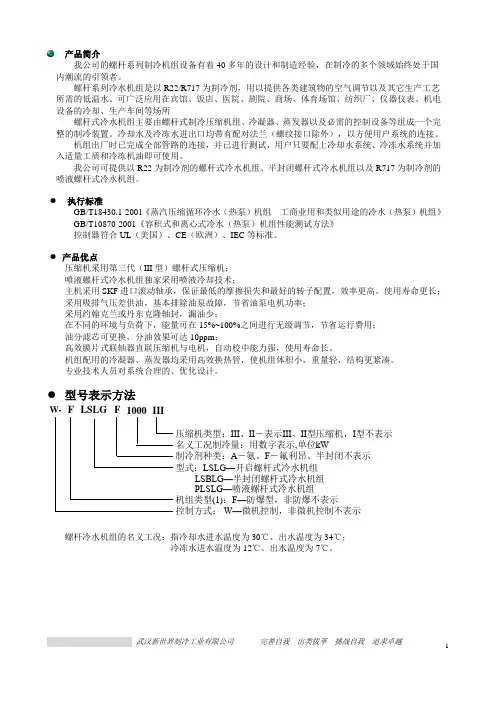

冷水机组选型手册
产品简介我公司的螺杆系列制冷机组设备有着40多年的设计和制造经验，在制冷的多个领域始终处于国内潮流的引领者。
螺杆系列冷水机组是以R22/R717为制冷剂，用以提供各类建筑物的空气调节以及其它生产工艺所需的低温水。
可广泛应用在宾馆、饭店、医院、剧院、商场、体育场馆、纺织厂、仪器仪表、机电设备的冷却、生产车间等场所螺杆式冷水机组主要由螺杆式制冷压缩机组、冷凝器、蒸发器以及必需的控制设备等组成一个完整的制冷装置。
冷却水及冷冻水进出口均带有配对法兰（螺纹接口除外），以方便用户系统的连接。
机组出厂时已完成全部管路的连接，并已进行测试，用户只要配上冷却水系统、冷冻水系统并加入适量工质和冷冻机油即可使用。
我公司可提供以R22为制冷剂的螺杆式冷水机组、半封闭螺杆式冷水机组以及R717为制冷剂的喷液螺杆式冷水机组。
● 执行标准GB/T18430.1-2001《蒸汽压缩循环冷水（热泵）机组 工商业用和类似用途的冷水（热泵）机组》 GB/T10870-2001《容积式和离心式冷水（热泵）机组性能测试方法》 控制器符合UL （美国）、CE （欧洲）、IEC 等标准。
● 产品优点压缩机采用第三代（III 型）螺杆式压缩机； 喷液螺杆式冷水机组独家采用喷液冷却技术；主机采用SKF 进口滚动轴承，保证最低的摩擦损失和最好的转子配置，效率更高，使用寿命更长； 采用吸排气压差供油，基本排除油泵故障，节省油泵电机功率； 采用约翰克兰或丹东克隆轴封，漏油少；在不同的环境与负荷下，能量可在15%~100%之间进行无级调节，节省运行费用； 油分滤芯可更换，分油效果可达10ppm ；高效膜片式联轴器直联压缩机与电机，自动校中能力强，使用寿命长。
机组配用的冷凝器、蒸发器均采用高效换热管，使机组体积小，重量轻，结构更紧凑。
专业技术人员对系统合理的、优化设计。
● 型号表示方法1000IIILSBLG—半封闭螺杆式冷水机组压缩机类型：III 、II －表示III 、II 型压缩机，I 型不表示W-F F LSLG 名义工况制冷量：用数字表示,单位kW控制方式： W—微机控制，非微机控制不表示型式：LSLG—开启螺杆式冷水机组机组类型(1)：F—防爆型，非防爆不表示PLSLG—喷液螺杆式冷水机组制冷剂种类：A －氨、F －氟利昂、半封闭不表示螺杆冷水机组的名义工况：指冷却水进水温度为30℃、出水温度为34℃； 冷冻水进水温度为12℃、出水温度为7℃。
麦克维尔产品手册
750
800
800
850
850
900
950
1000
1100
1200
1300
输入功率
kW
447.3
462
489.1
504.5
518.5
526.4
558.4
587.5
619.9
680.1
759
824.7
电源
380V/3N〜/50Hz
注：■ 以上选型适用于冷冻水进/出水温度为 12℃/7℃，冷却水进/出水温度为 32℃/37℃，换热器流程数为 2 流程。
40 热泵热水机组
模块式空气源热泵热水机组MHA
42 末端空调机组
组合式空气处理机组 MDM 洁净室用空气调节机组 MDX 单壁柜式空气处理机组 MSW 双壁柜式空气处理机组 MDW 超薄吊顶式空气处理机组 MHW 卧式暗装风机盘管 MCW 立式暗装风机盘管 MFCW 立式明装风机盘管 MFMW 天花嵌入式风机盘管 MCKW 卧式明装风机盘管 MCMW 吊顶式全热热回收新风机组 HRB
79 轻型商用空调机组
天花嵌入式分体空调器 MCK-T 明装吊顶/座地式分体空调器 MCM-D 暗装吊顶式分体空调机组 MCC-T 风冷冷风/热泵型管道式空调机 MDB“T”系列 风冷冷风/热泵型管道式空调机 MDB“M”系列 风冷冷风/热泵型管道式空调机 MDB“S”系列 “旋风”系列水冷柜机 MWCP 屋顶式空调机组 MRT
螺杆式冷水机组技术规格书
螺杆式冷水机组技术规格和要求一、总则1、本工程主要采用水系统集中空调形式，冷热源设备位于地下室冷冻机房和锅炉房。
夏季空调总冷负荷为30000KW，冷源采用4台单机额定制冷量为3800KW的离心式冷水机组（其中1台变频，配机载变频器）和2台单机额定制冷量为1500KW的水冷螺杆式冷水机组（变频，配机载变频器）作为夏季空调系统的冷源。
冷冻机房设置在地下一层。
制冷机组冷东侧供回水温度6/12℃，冷却水侧供回水温度32/37℃。
中标人必须按设计要求响应本次招标技术要求，符合系统的功能设计、控制要求、结构性能、安装和试验等方面的技术要求。
2、本技术要求只提出最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范条文，中标人应保证提供符合本技术要求和有关行业标准的优质产品。
中标人应对所提供的设备性能、质量负责。
采购的设备所涉及的产品标准、规范，与中标人投标报列标准不一致时，应按较高标准执行。
3、中标人所投设备及主要部件的名称、品牌、型号、技术参数、性能、数量、单价、合价、制造厂商、产地、质保期等应在投标文件中明确，对招标文件的技术指标及参数应一一对应，作实质性响应，如有偏离应在偏离表中注明，但不能超过规范的要求。
二、环境条件室外气象数据如下：三、技术标准化和规范GB19577--2004 《冷水机组能效限定值及能源效率等级》GB4706.1--2005 《家用和类似用途电器的安全》第1部分：通用要求AHRI550/5902018 《Performance Rating of Water-chilling and Heat Pump Water-heatingPackages Using the Vapor Compression Cycle》美国空调制冷及热泵协会GB9237－2001 《制冷和供热用制冷系统安全要求》GB50189-2005 《公共建筑节能规范》JB4330-1999 《制冷和空调设备噪声的测定》JB/4750-2003 《制冷装置用压力容器》GB/T 13306 –2011 《标牌》GB 151-1999 《壳管式换热器》四、主要技术要求本次招标招标文件中设备技术参数表中所规定的技术参数为基本要求。
LSBF166风冷低温型螺杆式冷水机组(-15℃)
LSBF166风冷低温型螺杆式冷水机组风冷螺杆冷水机组技术特点1、机组压缩机采用国际知名品牌5:6非对称双螺杆式风冷专用型压缩机，该式压缩机为当前国际先进形式螺杆压缩机，性能表现优于反复式压缩机和单螺杆式压缩机，具有能效比高、使用寿命长（运行寿命为100000小时）、故障率低、维护简便等优点。
广泛应用于商用空调领域；2、机组蒸发器采用高效壳管式换热器、内部热交换铜管采用内螺纹紫铜管式；冷凝器采用高效紫铜管+亲水铝翘片式。
均采用进口板材加工，具有耐压等级高、换热效率高、免维护、使用寿命长等优点；3、机组采用西门子控制系统。
采用先进的PLC控制技术，可接受编程，并具备完善的通讯功能，能方便的和楼宇智能控制系统对接；4、机组采用西门子、施耐德等国际品牌的电器元器件，采用防水型控制柜；5、机组采用西门子触摸式液晶显示屏，中英文人机界面，操作程序简洁，一键启动，自动运行；6、机组采用西门子整套控制系统，配以NULE自主研发的机组节能控制程序，确保机组依据设定工况，全自动调节压缩机运行状况，冬季取暖能自动进行化霜处理，最大程度确保机组运行平稳、节能；7、机组结构简洁，具有良好的人机界面，在机组安全运行范围内，可自由设定机组运行工况，一经设定，机组可自行运行并实时进行能量了解，操作简便。
LSBF166风冷低温型螺杆式冷水机性能参数表型号LSBF166机组特性制冷量kW 166(-15℃出水)×104 kcal/h 14.3运行控制方式全自动控制PLC可编程控制器电源～380V/3N-/50Hz整机功率KW 111 整机运转电流 A 194.3压缩机类型5-6非对称半封闭双螺杆压缩机能量调节0-25%-50%-75%-100%数量 1启动类型Y-△启动制冷功率kW 100.6制冷电流 A 176.1蒸发器型式卧式壳管干式蒸发器水流量M3/h 35.7水管接口DN 80水压降Kpa 57冷凝器型式清水铝箔套高效区内螺纹铜管翅片式风量M3/h 79700冷凝轴流风扇数量8 单台功率KW 1.3制冷剂类型R22/R407C 充注量Kg 73外形尺寸长mm 3550 宽mm 2200 高mm 2350机组略重KG 3950整机重量KG 4300 注：1、制冷工况：冷冻水进水温度-11℃、冷冻出水温度-15℃；环境温度35℃；2、温度条件：冷冻水出水温度范围-17～-7℃；环境温度范围0～43℃；3、机组冷冻侧需采用40%(V/V)的乙二醇溶液或24%(m/m)的氯化钙溶液作为防冻剂；4、名义工况中蒸发器水侧污垢系数为0.018m3. ℃/kw；5、蒸发器和冷凝器的水侧设计承受压力为1.0MPa;6、除上述规格和要求外，公司可根据客户要求提供非标产品。
特灵螺杆机产品介绍
大温差小流量系统既可节约初投资(水管 直径、水阀、水泵尺寸减小)又可节省系 统运行费用。若冷冻水进出水温差从5˚C 温差(12˚C-7˚C)变到8˚C温差(13.6˚C5.6˚C)，则冷冻水流量可减少37.5%，水泵 功率减小约75.5%。下图表明：随着冷 冻水/冷却水的水流量从2.4/3.0gpm/ton 逐渐减小，整个系统的总能耗也相应减 小，虽然冷水机组的能耗略增。
RTHD 水冷螺杆式冷水机组
Series R Helical Rotary Liquid Chiller 528~1440kW
产品简介
高效节能、运行可靠是特灵产品 《冷水机组能效限定值及能源效率等级》中表2 能源效率等级指标
的特色
特灵空调经历百年发展，创立了以高效 可靠著称的特灵品牌。水冷螺杆式冷水 机组RTHD秉承特灵产品的优良传统，创 造出的高效率超过常规水冷离心式冷水 机组的平均水平，比同类型的水冷螺杆 机组节电10%左右，其高达99.5%的可
一次泵变流量系统也可节约系统初投资， 减少相应的水管、水阀和水泵数量，节
省冷冻机房面积。其原理图如下：
变流量冷水泵 P 冷水机组 P 冷水机组
流量调节阀
旁通管
系统盘管 二通阀
冷源侧水流量变化必然引起冷水机组的 出水温度波动，甚至导致冷水机组运行 不稳定。因此冷水机组的流量许可变化 范围和流量许可变化率是衡量冷水机组 性能的标志。RTHD冷水机组使用CH530 控制器，新增了前馈控制功能，变流量 自动补偿功能等，完全满足一次泵变流 量系统的要求。
目前市场上常见的机组控制台中均有很 多保护动作设定点(比如冷水出水温度低， 冷却水出水温度高，电流高等十几个保 护动作点)。通常机组达到保护设定点后 便会停机，并且发出报警信息。机组保护 动作点的设定，有利于保护机组避免损坏， 但另一方面却又为用户造成了很多麻
格力LH系列螺杆式水冷冷水机组r
目录珠海格力电器简介.................................................................................................................................质量体系..................................................................................................................................................制造商资格声明.....................................................................................................................................设计方案.........................................................................................................................................一、空调计算参数........................................................................................................................二、空调使用区域设计负荷......................................................................................................三、空调系统设计说明及设备选型.........................................................................................四、产品概述 ................................................................................................................................五、格力中央空调施工方案......................................................................................................六、售后服务承诺书 ...................................................................................................................七、湖南螺杆机部分用户 ........................................................................................................珠海格力电器简介珠海格力电器股份有限公司是目前全球最大的集研发、生产、销售、服务于一体的专业化空调企业，“格力”空调是中国空调行业唯一的“世界名牌”。
LSLG系列水冷螺杆式冷水机组(单机型)参数表
DN65Flg
DN80Flg
1.制冷工况：冷水进水温度 12℃，冷水出水温度 7℃。冷却水进水温度 30℃，冷却水出水温度 35℃； 2.电源制式：3P-380V-50Hz。允许电压波动±10%，允许相间电压差±2%； 3.以上数据是以 R22 为制冷剂的机组性能参数，如需 R134a、R407C 等其他工质，敬请联系； 4.由于技术改进，外形尺寸很可能会有所变更，外形尺寸仅供参考，敬请随时索取安装尺寸图。
3 3 4
型号
LSLG30WS 100 8.6 24 40.4 40WS 136.5 11.7 31.6 53.2 启动） DN65 21 38 17 37 2400 900 1350 64 850 900 29 38 23 37 2400 900 1350 65 1050 1100 37 39 30 39 2600 900 1430 66 1270 1400 DN80 49 43 40 42 2850 900 1430 66 1430 1560 54 44 44 42 3000 1100 1540 68 1670 1890 67 46 55 45 3000 1100 1780 68 1740 1890 DN100Flg 73 46 DN100Flg 60 45 3050 1100 1800 69 1830 2050 65 46 3100 1100 1830 70 2350 2510 72 48 3100 1100 1900 72 2400 2620 85 48 3100 1100 2000 72 2600 2830 79 47 87 49 103 49 50WS 176 15.1 39.5 66.4 60WS 233.6 20.1 52.7 88.6 70WS 256 22.0 57.4 96.5 80WS 319.2 27.5 68 114.3 90WS 349.3 30.0 74.9 125.9 100WS 378.1 32.5 81.7 137.3 110WS 416.2 35.8 90.8 152.7 120WS 495 42.6 105.5 177.3 130WS 523 45.0 111.4 187.2 140WS 572 49.2 120.7 202.8 160WS 643.9 55.4 134 225.3 180WS 749.9 64.5 154.4 259.6 200WS 823.6 70.8 171.3 288
最新格力螺杆式水冷冷水机组(R22)资料
第二章 LH系列螺杆式水冷冷水机组(R22)一、产品概述1、产品特点：在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，还可以选择附加热回收功能，在制冷运行的同时，可免费提供最高55℃的生活热水，不附加消耗能源。
在名义工况下的制冷量范围为：190～1700KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。
1）高效节能◆采用满液式蒸发方式A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。
B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。
C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的制冷量和能效比。
D、热回收时利用制冷产生的余热制取热水，能源利用效率更高，减少了能源消耗和对环境的热污染。
E、热回收器内置于壳管冷凝器中，不附加占用空间，外形简洁美观。
F、热回收器内采用高效换热铜管，抗腐蚀性能强，保证生活热水的清洁卫生。
◆新型节流A、自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。
B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。
C、机组的部分负荷效率始终保持最高，运行范围更宽。
获取中国首批冷水机组节能认证证书◆多机并联、部分负荷效率更高A、由于大部分运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部分负荷运行费用有时会相差10%以上。
B、部分负荷综合值（IPLV）真实有效反映部分负荷的性能指标。
C、格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立运行，部分负荷运行时效率更高，IPLV值可高达7.5。
部分负荷效果图◆容量调节与机组负荷匹配A、可根据用户需求进行有级或无级容量调节。
B、压缩机在最小负荷位置启动，可对制冷量进行无级调节。
C、无级滑阀调节强制输气，与实际负荷完全匹配。
LSLG系列水冷螺杆式冷水机组(双机型)参数表
354 30.4 163.2 278.6
422 36.3 189.4 323.4
446 38.4 200 341.6
488 42.0 216.8 370
550 47.3 240.8 411
640 55.0 277.4 473.6
压缩机
0-16.5….100%（16.5%为启动） DN80 DN100 DN65×2
LSLG 系列水冷螺杆式热回收冷水机组（双机型）规范表
参数 kW 10 kcal/hr 热回收量 kW 104kcal/hr 输入功率(kW) 压缩机 运转电流(A) 容量控制 水管接口尺寸(mm) 冷凝器 水流量(m /h) 水压降(kPa) 水管接口尺寸(mm) 蒸发器 水流量(m /h) 水压降(kPa) 回收器(热 水) 水流量(m /h) 长(mm) 宽(mm) 外形尺寸 高(mm) dB(A) 噪音值 整机重量 运转重量 说明： kg kg
LSLG 系列水冷螺杆低温冷水机组(-15℃)（双机型）参数表
LSLG参数 型号
60WDL 80WD L 100WD L 120WD L 140WD L 160WD L 180WD L 200WD L 220WD L 240WD L 260WD L 280WD L 320WD L 360WD L
冷凝器
26 45 DN80Fl g 28 52 3370 900 1440 67 1650 1900
35 45
46 46
212 76 DN200Flg
DN100Flg 38 52 3370 900 1440 68 1850 2150 50 53 3470 1100 1530 69 2300 2550
177 73 3890 1500 2270 76 7500 8050
低温冷库制冷循环设计-冷库CO2-NH3复叠制冷系统设计
课程设计课程名称制冷与低温课程设计题目名称冷库CO2/NH3复叠制冷系统设计学生学院能源与动力工程学院专业班级能动B11组员朱家伟李科白清川指导教师晏刚2014年9月2日设计总说明本课程设计是设计一个10^3 m3低温冷冻库制冷循环系统,要求选用CO2/NH3复叠制冷循环系统。
整个设计过程主要包括系统制冷量计算、系统高低温级循环理论设计、复叠制冷系统设备的计算和选配，同时结合整体设备运行原理，对该CO2/NH3复叠制冷循环系统进行校正。
本次设计先从冷库制冷量计算着手，先根据CO2的制冷范围，初设循环的温度范围，计算出中间温度；再由各级冷凝蒸发温度结合循环p-h图确定系统设备的工况，最后根据工况和要求选取最佳的制冷设备。
经过设计计算，可以根据两级压缩机的排气量选取合适的压缩机，根据换热器负荷，利用专业换热器软件计算换热器的技术参数，在选取合适的换热器。
通过本次的设计，得到了一个较合理的可适用于低温冷冻库的CO2/NH3复叠系统成套设备。
关键词：低温冷库 CO2/NH3复叠螺杆压缩机蒸发冷凝器课程设计目录一、CO2/HN3复叠制冷系统制冷量计算 (2)1.110^3M³冷库耗冷量的计算 (2)1.2冷库机组计算 (3)二、CO2/NH3复叠制冷系统理论循环计算 (4)2.1C02／NH3复叠制冷系统的特点 (4)2.2CO2/NH3复叠制冷系统的组成 (5)2.3复叠系统温度的确定 (6)2.4低温级（CO2）设计参数 (6)2.5高温级（NH3）设计参数 (6)2.6低温级（CO2）循环理论计算 (6)2.7高温级（NH3）循环理论计算 (8)三、CO2/NH3复叠制冷系统设备的选择 (9)3.1压缩机的选择 (9)3.2换热器的计算和选择 (10)3.3油冷却器的选择 (10)3.4电子膨胀阀的选择 (11)3.5CO2安全阀的设计 (12)3.6润滑油的选择 (13)3.7密封材料 (14)四、主要参考文献 (16)五、心得体会 (17)一、co2/hn3复叠制冷系统制冷量计算1.1 10^3m³冷库耗冷量的计算Q=Q1+Q2+Q3+Q4+Q5+Q6+Q71、传导热量Q1:Q1=K×F×（T0 –T1）= 84 kw式中：K——库体材料传热系数W/ °C.m2。
克莱门特CSRAT风冷螺杆式冷水机组
克莱门特CSRAT风冷螺杆式冷水机组(R22)一、机组介绍：CSRAT风冷螺杆式冷水机组通过空气冷却制冷剂，省去了冷却塔、冷却水泵及冷却水系统，节约了冷却系统投资和运行费用，无须专用机房，可直接安装于屋顶或室外空间。
不受水资源限制，不需要地质勘探、打井、回灌等，采用热回收系统，综合能效比可以达到8。
CSRAT适用于各种商业和工业场合，可以满足全年空调和工艺冷却的需要。
二、基本参数：制冷量范围：120～1400 kW冷冻水进出口温度：12/7℃环境温度：35℃热回收热水温度：40/45℃制冷剂：R22四、机组特点：■ 多种应用场合既有应用于一般中央空调场合的标准冷水机组，又有余热利用的部分热回收冷水机组，还有用于高温环境和对噪音要求较高环境的高温型机组和超低、低噪音机组，满足用户的各种需要。
采用盐水或乙二醇溶液作载冷剂，机组还可以输出-10～12℃的工艺冷水，满足工艺空调和工艺冷却的需要。
■ 半封闭螺杆压缩机半封闭双螺杆压缩机阴阳螺杆啮合比为6∶5，由特殊冷冻油润滑的轴承支撑，适度的啮合比既能提高制冷量，又能保证螺杆转动的均衡性。
螺杆压缩机转子坚固耐用，机组对湿工况不敏感，在变工况下运行安全。
螺杆压缩机的零部件数量仅为往复压缩机的1/10，工作可靠，维修简单。
压缩机运行部件少，电机直接传动，连续压缩，压力波动少，因而噪音低，振动小，故障率低。
压缩机自带容调电磁阀、电机保护器、油分离器和油位视镜，操作简单，维修方便。
压缩机内置高效油分离装置确保充分回油润滑，进入换热器的润滑油很好，有效提高换热器的换热能力。
■ 非对称结构蒸发器（克莱门特专利技术）换热效率高性能超群：蒸发器均为克莱门特生产的国际专利产品独特的不对称结构、优质的材料、特殊的制造工艺；采用小管密排的形式（对于能效要求高的产品还采用双面加强的螺纹管）。
超强的稳定性和高能效比保证蒸发过程中制冷剂的流速均匀，加大了制冷剂流动的提高换热能力，加强回油效果。
欧科EKAS系列_螺杆式风冷冷水(热泵)(含热回收)机组样本(1012版)
环保制冷剂，绿色更高效
全系列可选R407C或R134a环保制冷剂机组，对臭氧层无破 坏，全球范围适用。专为R134a设计双螺杆压缩机，性能更 优异；每台压缩机具有独立的制冷系统，可靠性高，备用性 能好，运行噪声更低，环保更节能。
环保制冷剂绿色更高效wwweuroklimatcomcn螺杆式风冷冷水热泵机组机组部件比较ek空调欧洲专利高效干式蒸发器与传统满液式蒸发器的比较强自动适应负荷变化强通过气态冷媒直接回油冷媒流经管内的流速较大高蒸发器本身仅为容器不存在故障率低普通冷冻油即可半合成甚至矿物机油满液式专用冷冻油的14比满液式更换周期长23倍无水走在铜管外有效预防冻裂现象的发生小水走在铜管外流动阻力小可以只需更换相应冷冻油即可少一般为满液式的13维护费用少弱需精确控制冷媒液面高度需配置昂贵的液位控制装置保养费用高弱冷媒液面降低时冷冻油无法回到压缩机会导致压缩机烧毁低适应负荷变化能力差容易烧毁压缩机高专用冷冻油合成机油高效干式蒸发器的23倍回油能力差需要大量冷冻油高效干式蒸发器普通冷冻油的4倍是高效干式蒸发器更换周期的13到12对冷冻油要求高一旦变稠就需更换否则会烧毁压缩机有温度过低时水在铜管中会结冰大水走在铜管内流动阻力大不行只能使用机组设计冷媒高效干式蒸发器的2倍冷媒在铜管外为了保证换热充分需要大量冷媒项目ek空调欧洲专利高效干式蒸发器传统满液式蒸发器适应负荷变化能力回油能力可靠性冷冻油要求冷冻油用量冷冻油价格对比冷冻油更换周期冻裂危险水阻力转换冷媒冷媒用量电子膨胀阀与热力膨胀阀与孔板节流对比高电子膨胀阀执行机构为双极两相步进电机精度控制准确
■ 机组能适应室外-15℃-43℃的宽广气温范围。 ■ 自动精确除霜，除霜效率高，另可根据实际情况无条件
博物馆工程量清单
台 台
1 3
台
3
台
3
台 台 台 台 台 台 台 台
3 2 2 1 2 1 3 2
62 63
立柜式空气处理机组 G-25I L=25000 / Q=195KW H(余)=350Pa N=7.5kw/3Φ 030901004006 吊顶式空气处理机组 G-8WDI 030901004005
台 台
4 4 表—08
分部分项工程量清单与计价表
工程名称：广西防城港市博物馆水、电、暖通安装工程 序号 C 项目编码 项目名称及项目特征描述 安装工程 弱电电话、 弱电电话、电视 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 030208004001 耐火金属线槽100*70 030208004002 耐火金属线槽50*50 030208004010 耐火金属线槽40*20 031103019001 布放 SYWV-75-7 031103019002 布放 SYWV-75-5 031103017001 4对对绞电缆UTP4 031103017002 穿放电话线HYJV-2*.5 030212001007 电气配管明配DN15 030212001008 电气配管明配DN20 030212001009 电气配管明配DN25 031202001001 电话插座 031202001002 信息插座 031202001003 电视插座 031202003002 网络总配线架 031202003003 有线电视分支箱 031103019003 1*25大对数屏蔽电缆 031103020001 单模光缆 031202003004 多媒体网络接线箱 火灾报警 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 030705005001 火灾报警控制器设备安装 030705008001 楼层显示盘 LD128E(T) 030705009001 楼层接线端子箱安装 030212003001 电气配线NH-RVS-250V 030212003012 2*1.5mm2 台 台 台 m m m m m m m m m 只 只 只 1 6 6 5214 2842 1002 743 4703 44 9246 713 754 334 166 1 m m m m m m m m m m 台 台 台 台 台 m m 台 39.8 146.5 60 250 2157 8193 3347 120 3493 35 47 91 4 6 4 250 250 3 计量 单位 金 工程量 综合单价 第 1 页 共 16 页 额（ 额（元） 其中： 其中：暂估 合价 价
特灵-水冷螺杆式冷(热)水机组
RTWS做生活热水的系统布置 RTWS做生活热水时，以热水为优先， 还可以同时供冷，效率非常高，故需要 让RTWS机组优先使用。 常规系统
优先旁流的主机一般占整个系统很小的 冷量，如果占的比重比较大，会影响常 规主机的效率。 ●优先旁流系统多用于用离心机做常 规主机的系统，RTWS对离心机效率的 影响可以忽略不计，RTWS放在优先旁 流的位置做热水，一般情况也不接冷却 塔，这样让系统更简单，由离心机提供 系统所有的冷量，RTWS主机供生活热 水时产生的冷量，只是对离心机供冷的 一个补充。 ●螺杆机采用优先旁流系统，需要考虑 优先旁流的主机对常规主组的影响，通 常采用拉大系统温差来消除影响，与螺 杆机相配合时会给 RTWS主机配置冷却 塔，使其具有持续供冷的能力，这样可 以减少螺杆机的装机容量。 优先并联系统
专利技术的降膜式蒸发器，换热效 率高 制冷剂充注量少，机组更环保 机组回油方便，运行可靠性更高
电子膨胀阀反应灵敏,控制精确 具有开机自检功能,保证运行期间安 全可靠 微处理器控制
壳管式换热器采用独特的管卡技 术，有效减少换热管的磨损 增加换热管的换热面积， 换热效率 更高
2
CH530控制器
RTWS随机配备的CH530控制器(图5)可 以方便有效地实现空调系统设计工程师 所提出的系统节能方案，还可以让冷水 机组达到前所未有的节能效果。
5
系统应用
一次侧变流量系统的热水机组布置
ኄ䖭ዖ辵ժᑊ㘨ݛᮍ๕ᓣ వ䲒ᆫӬံܜඤ⛁࣮ಲᬊऐᴎƽʽ
ඤ࣮ऐ
VFD
ፌୁگଉڦಖཚۙব
ಖཚ࠶
܋ଇཚ݅
ፌ᳔०ㅔڇऩৃႜ㸠ݛⱘڦᮍ݆⊩
●生活热水一般不建议与空调热水混 用，对于空调热水来说，多说情况45℃ 就够用了，如果将45℃空调水与55℃ 的生活用水混用，会增加空调主机 25%-35%能耗。
LSBF120风冷低温型螺杆式冷水机组(-15℃)
LSBF120风冷低温型螺杆式冷水机组风冷螺杆冷水机组技术特点1、机组压缩机采用国际知名品牌5:6非对称双螺杆式风冷专用型压缩机，该式压缩机为当前国际先进形式螺杆压缩机，性能表现优于反复式压缩机和单螺杆式压缩机，具有能效比高、使用寿命长（运行寿命为100000小时）、故障率低、维护简便等优点。
广泛应用于商用空调领域；2、机组蒸发器采用高效壳管式换热器、内部热交换铜管采用内螺纹紫铜管式；冷凝器采用高效紫铜管+亲水铝翘片式。
均采用进口板材加工，具有耐压等级高、换热效率高、免维护、使用寿命长等优点；3、机组采用西门子控制系统。
采用先进的PLC控制技术，可接受编程，并具备完善的通讯功能，能方便的和楼宇智能控制系统对接；4、机组采用西门子、施耐德等国际品牌的电器元器件，采用防水型控制柜；5、机组采用西门子触摸式液晶显示屏，中英文人机界面，操作程序简洁，一键启动，自动运行；6、机组采用西门子整套控制系统，配以NULE自主研发的机组节能控制程序，确保机组依据设定工况，全自动调节压缩机运行状况，冬季取暖能自动进行化霜处理，最大程度确保机组运行平稳、节能；7、机组结构简洁，具有良好的人机界面，在机组安全运行范围内，可自由设定机组运行工况，一经设定，机组可自行运行并实时进行能量了解，操作简便。
LSBF120风冷低温型螺杆式冷水机性能参数表型号LSBF120机组特性制冷量kW 120 (-15℃出水)×104 kcal/h 10.3运行控制方式全自动控制PLC可编程控制器电源～380V/3N-/50Hz整机功率KW 78.2 整机运转电流 A 136.9压缩机类型5-6非对称半封闭双螺杆压缩机能量调节0-25%-50%-75%-100%数量 1启动类型Y-△启动制冷功率kW 71.6制冷电流 A 125.3蒸发器型式卧式壳管干式蒸发器水流量M3/h 25.8水管接口DN 65水压降Kpa 50冷凝器型式清水铝箔套高效区内螺纹铜管翅片式风量M3/h 57600冷凝轴流风扇数量 6 单台功率KW 1.1制冷剂类型R22/R407C 充注量Kg 53外形尺寸长mm 3200 宽mm 2200 高mm 2300机组略重KG 3100整机重量KG 3350 注：1、制冷工况：冷冻水进水温度-11℃、冷冻出水温度-15℃；环境温度35℃；2、温度条件：冷冻水出水温度范围-17～-7℃；环境温度范围0～43℃；3、机组冷冻侧需采用40%(V/V)的乙二醇溶液或24%(m/m)的氯化钙溶液作为防冻剂；4、名义工况中蒸发器水侧污垢系数为0.018m3. ℃/kw；5、蒸发器和冷凝器的水侧设计承受压力为1.0MPa;6、除上述规格和要求外，公司可根据客户要求提供非标产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LSBF102风冷低温型螺杆式冷水机组
风冷螺杆冷水机组技术特点
1、机组压缩机采用国际知名品牌5:6非对称双螺杆式风冷专用型压缩机，该式压缩
机为当前国际先进形式螺杆压缩机，性能表现优于反复式压缩机和单螺杆式压缩机，具有能效比高、使用寿命长（运行寿命为100000小时）、故障率低、维护简便等优点。
广泛应用于商用空调领域；
2、机组蒸发器采用高效壳管式换热器、内部热交换铜管采用内螺纹紫铜管式；冷凝
器采用高效紫铜管+亲水铝翘片式。
均采用进口板材加工，具有耐压等级高、换热效率高、免维护、使用寿命长等优点；
3、机组采用西门子控制系统。
采用先进的PLC控制技术，可接受编程，并具备完善
的通讯功能，能方便的和楼宇智能控制系统对接；
4、机组采用西门子、施耐德等国际品牌的电器元器件，采用防水型控制柜；
5、机组采用西门子触摸式液晶显示屏，中英文人机界面，操作程序简洁，一键启动，
自动运行；
6、机组采用西门子整套控制系统，配以NULE自主研发的机组节能控制程序，确保机
组依据设定工况，全自动调节压缩机运行状况，冬季取暖能自动进行化霜处理，最大程度确保机组运行平稳、节能；
7、机组结构简洁，具有良好的人机界面，在机组安全运行范围内，可自由设定机组
运行工况，一经设定，机组可自行运行并实时进行能量了解，操作简便。
LSBF102风冷低温型螺杆式冷水机性能参数表
型号LSBF102
机组特性
制冷量
kW 102(-15℃出水)
×104 kcal/h 8.8
运行控制方式全自动控制PLC可编程控制器电源～380V/3N-/50Hz
整机功率KW 70.2 整机运转电流 A 122.9
压缩机
类型5-6非对称半封闭双螺杆压缩机能量调节0-25%-50%-75%-100%
数量 1
启动类型Y-△启动
制冷功率kW 63.3
制冷电流 A 111.3
蒸发器
型式卧式壳管干式蒸发器水流量M3/h 21.9
水管接口DN 65
水压降Kpa 50
冷凝器
型式清水铝箔套高效区内螺纹铜管翅片式风量M3/h 49000
冷凝轴流风扇
数量 6 单台功率KW 1.1
制冷剂
类型R22/R407C 充注量Kg 45
外形尺寸长mm 3200 宽mm 2200 高mm 2300
机组略重KG 2950
整机重量KG 3180 注：1、制冷工况：冷冻水进水温度-11℃、冷冻出水温度-15℃；环境温度35℃；
2、温度条件：冷冻水出水温度范围-17～-7℃；环境温度范围0～43℃；
3、机组冷冻侧需采用40%(V/V)的乙二醇溶液或24%(m/m)的氯化钙溶液作为防冻剂；
4、名义工况中蒸发器水侧污垢系数为0.018m3. ℃/kw；
5、蒸发器和冷凝器的水侧设计承受压力为1.0MPa;
6、除上述规格和要求外，公司可根据客户要求提供非标产品。
ZHONGYOU众有风冷螺杆式冷水机组基本配置表
序号名称
标准配置
品牌产地备注
1 压缩机汉钟Hanbell 台湾台湾品牌
2 PLC电脑控制器西门子SIEMENS 德国德国品牌
3 交流接触器LS/法国Schneider 无锡/上海韩国/法国品牌热继电器LS/法国Schneider 无锡/上海韩国/法国品牌电源保护器超视上海上海
4 壳管式热交换器金典Jindian 南京合资品牌
5 高低压储液器金典Jindian 南京合资品牌
6 翅片式热交换器元和上海清水铝箔
7 轴流风机森博苑江苏江苏
8 角阀JUNDU 南京江苏
9 干燥过滤芯艾默生Emerson 美国美国
10 视镜艾默生Emerson 美国美国品牌
11 电磁阀艾默生Emerson 美国美国品牌
12 膨胀阀艾默生Emerson 美国美国品牌
13 压力控制器奉申上海上海
14 压力表JW 上海上海
15 四通阀顺风江苏江苏
16 油分离器艾默生Emerson 美国美国品牌金典Jindian 南京合资品牌
17 钣金 ZHONGYOU 上海上海说明:1: 风冷螺杆热泵机组含第5项和第15项
2: 低温螺杆含第16项。
