风冷螺杆式冷水机组
YVAA变频螺杆式风冷冷水机组
帮助您获得LEED@和BREEAM@认证。
超低噪音 — 最高可降噪16dBA
YVAA系列变频螺杆式风冷冷水机组提供了丰富的降噪选项,可以根据项目的具体 需要来量身定制,无论白天、夜晚或其他对噪音有特殊要求的时间里,机组都能 达到您的实际要求。
该系列机组的设计与制造工作是在获得ISO9001标准认证的情况下进行的,并且遵守下面的设计和安全标准: GB 18430.1 - 蒸气压缩循环冷水(热泵)机组 第1部分:工业或商业用及类似用途的冷水(热泵)机组 GB 150-钢制压力容器 GB 151-管壳式换热器 GB 25131 - 蒸气压缩循环冷水(热泵)机组安全要求
单台风
机风量 (m3/h)
SYS1 (kg)
SYS2 (kg)
长宽高 (mm) (mm) (mm)
kg
kg
YVAA0153BAF50 575 197 315 10~100% 27.5 23.3 DN150 4/4 3.4
21981
80
80 5163 2244 2402 5224 5434
YVAA0183ABF50 660 220 351 10~100% 31.5 46.4 DN150 6/4 3.4
风机 — 所有风机都经过动态和静态平衡测试,扇叶为耐腐蚀的玻 璃纤维复合材料,扇叶截面为机翼型,能够高效、低噪地将空气垂 直排放到大气中。
电机 — 风扇电机为全封闭鼠笼式,带电流保护功能,并配有双密 封永久自润滑轴承,削减了电机在整个使用生命周期中的维护成 本。
蒸发器为混合降膜式壳管换热器,结合了满液式和降膜式两种技术 的优点,使机组能效最优,制冷剂充注量最小,同时控制可靠。蒸 发器采用了一种独特的分配系统设计,使制冷剂流量一致,从而优 化性能。同时采用了双安全阀设计,可以支持在不停机情况下进行 维修和检测
YGAS风冷螺杆冷水机组
电子膨胀阀
YGAS系列机组使用了先 进的电子膨胀阀。通过 精确控制进入蒸发器的 制冷剂流量,电子膨胀 阀能保证了变工况下的 精确控制。
电子膨胀阀通过二极步 进电机控制节流孔开度 步动电机控制的,该电 机为双相双极电机,不 通电时阀开度不变,当 电脉冲送到任一方的电 机绕组时,在电刷上就 产生一个作用力来驱动 电子膨胀阀。阀开闭方 向和幅度取决于传递过 来的电脉冲的相位关系 和大小。
我们关注您的业务需求, 了解每个 行业有其独特的要求。我们全方位 的维护服务能满足您在经济和技术 方面的所有需求, 包括日常设备检 查和预测性维护常规工作以及系统 性能检测和每年的停工检修等。
设计特性
概要
YORK YGAS系列冷水机 组是依照行业高标准设 计和制造的,以保证其 高性能、高可靠性和在 所有安装条件下的高适 应性。
2.45×8
2.45×8
2.45×8
2.45×8
2.45×8
换热器
系统3 kW
-
-
-
-
-
-
-
-
2.45×8
系统1 m3/h 19000×6 19000×8 19000×8 19000×5 19000×6 19000×8 19000×8 19000×8 19000×8
高静压风机。
蒸发器冷冻水压力降
压力降的计算
压力降(kPa)= A×水流速(l/s)B,其中参数A、B由下表列出。
MODEL 曲线
YGAS090
A
YGAS120
B
YGAS150
C
R22风冷式螺杆机组介绍
加工定制是类型风冷式冷水机品牌克莱门特Climaveneta型号CSRAN 标准制冷量120~1200kW(kw)输入功率40-380(kw)外形尺寸4300*2500*2700重量62000(kg)应用领域办公,学校,商场,化工,医药,纺织,造纸一、机组介绍:CSRAN系列风冷螺杆式冷热水机组通过切换四通阀改变制冷剂的循环方向,能根据用户需要提供冷水或热水。
CSRAN机组为逆循环的空气源热泵,省去了冷却塔、冷却水泵及冷却水系统,节约了冷却系统投资和运行费用,无须专用机房,可直接安装于屋顶或室外空间。
CSRAN适用于各种商业和工业场合,可以满足全年空调和采暖的需要。
智能除霜功能,确保冬季安全可靠稳定供热。
二、基本参数:制冷量范围:120~1200kW制热量范围:130~1300kW三、适应范围:■制冷工况冷冻水进出口温度12/7℃环境温度35℃■制热工况冷凝器进出口温度40/45℃环境温度7℃相对湿度87%■热回收工况:热水进出口温度40/45℃四、机组特点:1. 应用范围广既有标准(B)机组,又有高温(HT)机组和低噪音(LN)机组,更有极其宁静的超低噪音(SL)机组,各种应用场合都能选到合适的机组。
2. 适于户外使用a) 机组框架和底盘均由加厚镀锌钢制彩板制成,外涂环氧树脂,防腐防锈。
b) 面板更是由优质合金制成,能够承受外界风吹雨淋,永不生锈。
c) 风机内置热保护和外壳IP54级防水保护,外罩金属网罩,非常适合室外环境。
d) 风冷冷凝器铝翅片外敷亲水膜层,有效防止腐蚀。
e) 机组具有冷凝压力调整功能,保证机组在低环境温度下正常制冷。
f) 控制电路和控制面板置于双层密封门之内,防雨防潮,适应室外恶劣环境。
极低噪音,减少扰民。
3. 半封闭螺杆压缩机a) 半封闭双螺杆压缩机阴阳螺杆啮合比为6∶5,由特殊冷冻油润滑的轴承支撑,适度的啮合比既能提高制冷量,又能保证螺杆转动的均衡性。
b) 螺杆压缩机转子坚固耐用,机组对湿工况不敏感,在变工况下运行安全。
特灵R134a风冷单冷螺杆式机组
螺杆式风冷冷水机组
Air-cooled Series RM Screw Chiller
120~375Tons
产品特性
环保节能
●
采用环保冷媒 HFC134a,有效保护我 们的地球。 满负荷 COP 高达 3.07,IPLV 更是高达 4.4,有效帮用户节省运行费用。 电子膨胀阀精确调节制冷剂流量,系统 更稳定。
精确控制负荷
前馈控制功能
图1
控制反应灵敏 运算速度快,对各项设备的巡检速度 可达到每秒三次,大大提高机组的控 制性能。 操作维修灵活方便 远程控制功能、数据远程传输、自诊断 程序。
不但能根据冷水出水温度调节机组负 荷,而且还能根据冷水进水温度的变化 率来预测和补偿空调负荷的变化。这项 功能使得特灵冷水机组调节负荷的速度 更快,出水温度更稳定。
●
CH530 不仅可以方便连接特灵楼宇控 制系统,实现与上层 BA 系统的无缝衔 接;还可以灵活地与第三方的楼宇控制 系统连接,更加自由和灵活。
● ●
安装简单
●
与之前型号相比,RTAC 外形尺寸平均 减小 20%,使得 RTAC 的占地面积位居 行业前列, 为用户节省更多的有用面积。
●
高温环境组件可以使得机组在最高 52℃高温环境中正常运行。 制冰
●
最小安装间距最小可以达到 1.2m,位 居行业前列,这大大扩展了机组的使用 范围。 特别是对于安装空间有限的场所。
●
用于冰蓄冷应用。
3先Biblioteka 控制概述RTAC 机组随机配备的 CH530 控制器 ( 图 1) 可 以 方 便 有 效 地 实 现 空 调 系 统 设 计 工 程 师 所 提 出 的 系 统 节 能 方 案, 还可以让冷水机组达到前所未有的节 能效果。

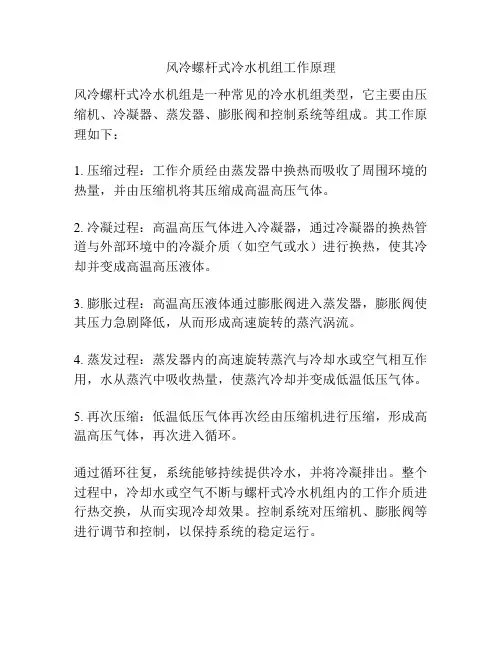

风冷螺杆式冷水机组工作原理
风冷螺杆式冷水机组工作原理
风冷螺杆式冷水机组是一种常见的冷水机组类型,它主要由压缩机、冷凝器、蒸发器、膨胀阀和控制系统等组成。
其工作原理如下:
1. 压缩过程:工作介质经由蒸发器中换热而吸收了周围环境的热量,并由压缩机将其压缩成高温高压气体。
2. 冷凝过程:高温高压气体进入冷凝器,通过冷凝器的换热管道与外部环境中的冷凝介质(如空气或水)进行换热,使其冷却并变成高温高压液体。
3. 膨胀过程:高温高压液体通过膨胀阀进入蒸发器,膨胀阀使其压力急剧降低,从而形成高速旋转的蒸汽涡流。
4. 蒸发过程:蒸发器内的高速旋转蒸汽与冷却水或空气相互作用,水从蒸汽中吸收热量,使蒸汽冷却并变成低温低压气体。
5. 再次压缩:低温低压气体再次经由压缩机进行压缩,形成高温高压气体,再次进入循环。
通过循环往复,系统能够持续提供冷水,并将冷凝排出。
整个过程中,冷却水或空气不断与螺杆式冷水机组内的工作介质进行热交换,从而实现冷却效果。
控制系统对压缩机、膨胀阀等进行调节和控制,以保持系统的稳定运行。
风冷螺杆热泵机组运行原理与维保
风冷螺杆热泵机组运行原理与维保一、风冷螺杆热泵机组运行原理风冷螺杆式冷水热泵机组是一种以空气为冷却介质(夏季)及热源(冬季)、以水为载冷剂,采用蒸汽压缩式制冷循环的中央空调机组。
机组具有冷暖两用的特点,它可与风机盘管、空调箱、空气处理机一起组成集中或半集中式中央空调系统,具有布置灵活、控制方式多样等特点。
制冷循环:制冷时:压缩机不断地从蒸发器中抽出制冷剂蒸气,经过压缩机压缩,制冷剂由低温低压蒸气转变成高温高压蒸气。
高温高压制冷剂蒸气在冷凝器内冷凝,放出大量热被空气吸收,被冷凝器冷凝的高压液体制冷剂经热力膨胀阀节流、降压,转变为低压制冷剂液体。
低压制冷剂在蒸发器内蒸发,从冷媒水中吸收大量热量,从而降低了冷媒水的温度,达到制冷的目的。
低压制冷剂蒸气被压缩机抽取,从而形成一个制冷循环。
制热循环:制热时:压缩机不断地从蒸发器中抽出制冷剂蒸气,经过压缩机压缩,制冷剂由低温低压蒸气转变成高温高压蒸气。
高温高压制冷剂蒸气在冷凝器内冷凝,放出大量热被热媒水吸收,从而达到制热的目的。
低压制冷剂蒸气被压缩机抽取,从而形成一个制热循环。
压缩机润滑系统:在压缩机运行时,在油箱中的油处于排气压力之下,油不断地流向低压区,油从箱中流出后,经过油冷却器,分流到压缩机加载阀入油口及高低压轴承入油口,进入加卸载活塞缸和轴承中的冷冻油,回到压缩机低压侧,最后通过压缩机转子压缩后排出,通过油分离器回到油箱。
二、风冷螺杆热泵机组保护和控制电流过载保护:电流过高保护用以避免运行过程中电机电流过载损坏压缩机电机。
压缩机电机电流连续被监测并受一个限制功能的控制,以防止出现过电流而造成损坏压缩机电机的情况。
缺相保护:缺相保护可以保护制冷机不会因为缺相而损坏。
如果电机三个相电流中的任何一个没有了,这个控制就会停下冷水机组。
停机时在触摸屏上会出现一个故障警报信息。
反转保护:这个功能防止压缩机反转。
当检测到不正确电源相位后,会产生一个故障警报信息。
日立风冷螺杆式冷水机组讲解
A
智能控制
微电脑控制与
C
连续式压缩机技术 结合,温度调节
连续容量控制
更平稳,部分
负荷调节更精确,
提高了部分负荷性
能,节约部分负荷
时的能耗。
B
水泵的联动
主机与水泵联动, 主机运行更可靠,
系统操作更简 单。
D
➢根据机组运行历
史,可平衡压缩
多台压缩机智能转换 机的运行时间,
延长了 机组的整
体寿命;
➢备用性能:过渡
吸入口
吸入口
滑阀
高精度转子
旧 切削加工
新
研削加工
日立风冷螺杆机组性能特点-压缩机
1. 无需任何油过滤丝、过滤网,利用冷冻机油的重力和 离心力进行分离.
2. 无需任何离心传动装置,离心力不会消耗额外电力
传统滤网型油分离器
日立新型油分离器
油过滤网
滤网越多,油分离效果 越好,但是阻力增大, 压缩机克服阻力浪费更 多动力
日立风冷螺杆机组AHZ1系列参数表
1、风冷单冷冷水机组参数表
机组型号
制冷量
备注
机组型号 制冷量 备注
RCU40AHZ1
116
RCU240AHZ1 716
RCU50AHZ1 143
RCU270AHZ1 740
RCU60AHZ1 179 RCU75AHZ1 191 RCU100AHZ1 286 RCU120AHZ1 358 RCU150AHZ1 382 RCU180AHZ1 537
压缩机吸气口
开孔处采用特制吸 音材料密封
日立风冷螺杆机组性能特点-压缩机
• 日立机组冷冻机油的更换 日立压缩机通过油视镜对比油 的颜色(下一页)更换冷冻机油, 一般更换周期10年以上。
螺杆式风冷热泵冷水机组 噪声标准
螺杆式风冷热泵冷水机组噪声标准螺杆式风冷热泵冷水机组是一种常见的工业制冷设备,其噪声标准影响着设备在使用过程中的环境影响以及对于周边人群的健康影响。
对于螺杆式风冷热泵冷水机组的噪声标准有着严格的规定,本文将对螺杆式风冷热泵冷水机组的噪声标准进行详细的分析和制定。
噪声标准的制定首先要考虑到螺杆式风冷热泵冷水机组的使用环境和应用场景。
通常这类冷水机组广泛应用于工业生产、商业建筑、医疗机构等场所,同时也包括住宅小区等居民区域。
在制定噪声标准时,需要兼顾到不同领域的实际需求。
螺杆式风冷热泵冷水机组的噪声主要来源于压缩机、风扇、冷凝器、蒸发器等部件所产生的振动和空气流动引起的噪声。
噪声标准的制定必须对这些关键部件的工作噪声进行考量和控制。
在制定螺杆式风冷热泵冷水机组的噪声标准时,可以参考国际上的相关标准以及国家制定的相关法律法规。
国际上通常采用声压级(dB)来表示噪声大小,同时还要考虑频率特性、时变特性等因素。
国家标准则根据国情和环境特点,结合实际情况进行调整和制定。
噪声标准的制定还应当考虑产品本身的技术水平和制造工艺。
螺杆式风冷热泵冷水机组的制造商应当按照国家规定的标准和技术要求来生产设备,并通过相关认证,以确保产品符合噪声标准。
还应该考虑到设备的运行状态。
螺杆式风冷热泵冷水机组通常会有不同的运行模式,如启动、运行和停止等,对于不同的运行状态可能会有不同的噪声水平。
在制定噪声标准时,需要考虑设备在不同运行状态下的噪声要求,并对其进行相应的限制。
噪声标准的制定还需要考虑到使用者的实际需求和环境条件。
在工业生产场所,对噪声的容忍度可能较高,但在住宅区域或医疗机构等对噪声敏感的场所,对噪声的要求可能更为严格。
噪声标准的制定需要兼顾到不同场所和用户的需求,以保障设备在各种应用场景的良好使用体验。
螺杆式风冷热泵冷水机组的噪声标准制定应当考虑到设备的使用环境和应用场景、关键部件的工作噪声、国际和国家标准、产品的技术水平和制造工艺、设备的运行状态,以及使用者的实际需求和环境条件。
螺杆式风冷冷水热泵机组运行管理制度
螺杆式风冷冷水热泵机组运行管理制度(最新版3篇)目录(篇1)一、引言二、螺杆式风冷冷水热泵机组的定义和特点三、螺杆式风冷冷水热泵机组的运行管理制度四、螺杆式风冷冷水热泵机组的维护保养五、螺杆式风冷冷水热泵机组的安全管理六、结论正文(篇1)一、引言螺杆式风冷冷水热泵机组是一种广泛应用于建筑物空调系统的设备,它能够实现冷暖两用,为用户提供舒适的室内环境。
然而,为了确保螺杆式风冷冷水热泵机组的高效、稳定运行,制定一套完善的运行管理制度是十分必要的。
本文将从螺杆式风冷冷水热泵机组的定义和特点入手,详细介绍其运行管理制度、维护保养以及安全管理等方面的内容。
二、螺杆式风冷冷水热泵机组的定义和特点螺杆式风冷冷水热泵机组是一种采用螺杆压缩机的空调设备,它具有结构紧凑、占地面积小、管路设计简单等优点。
此外,螺杆式风冷冷水热泵机组还具有高效节能、低噪音、可靠性高等特点,可以满足各种场合不同负荷的要求。
三、螺杆式风冷冷水热泵机组的运行管理制度为了保证螺杆式风冷冷水热泵机组的稳定运行,需要制定一套完善的运行管理制度。
主要包括以下几个方面:1.定期巡检:定期对螺杆式风冷冷水热泵机组进行巡检,检查设备运行状况、制冷量、制热量等参数,发现异常及时处理。
2.季节性维护:根据季节变化,对螺杆式风冷冷水热泵机组进行相应的维护保养,如清洗蒸发器、冷凝器,检查制冷剂等。
3.定期保养:按照设备使用说明书的要求,定期对螺杆式风冷冷水热泵机组进行保养,包括更换润滑油、过滤器等。
4.应急预案:制定螺杆式风冷冷水热泵机组的应急预案,以应对可能出现的突发状况,确保设备安全运行。
四、螺杆式风冷冷水热泵机组的维护保养螺杆式风冷冷水热泵机组的维护保养是确保设备高效运行的关键,主要包括以下几个方面:1.清洗蒸发器和冷凝器:定期清洗蒸发器和冷凝器,以提高换热效率,降低能耗。
2.检查制冷剂:定期检查制冷剂的充装量和泄漏情况,以保证制冷效果。
3.润滑油的更换:按照设备使用说明书的要求,定期更换润滑油,以保证螺杆式风冷冷水热泵机组的顺畅运行。
麦克维尔风冷螺杆冷水机组mcsals产品介绍_secret
(4)安装方便,维护简单。
2.机型描述:
(1)机型从MCS050.1覆盖至MCS380.2(冷量范围65.1-285.3 - 330.2TR之间共有20种机型)最大制冷量可达330TR,其中MCS050.1, MCS060.1,MCS070.1,MCS080.1,MCS100.1,MCS120.1,MCS135.1,MCS150.1,MCS185.1为单压缩机单系统;MCS200.2,MCS220.2,MCS235.2,MCS260.2,MCS285.2,MCS310.2,MCS330.2,,MCS350.2,MCS380.2为双压缩机双系统。每台压缩机配置一路独立制冷系统,且互为备用。
3.命名:
4.分为标准型(COP为3.15)和高型(COP为3.70)
按噪音又可分为标准型ST,低噪型LN,超低噪型XN,超静音型XXN
ST 79.0 ~ 80.0 dBA标准型
LN 73.5~ 76.5 dBA低噪型
XN 71.5 ~ 73.0 dBA超低噪型
XXN 65.0 ~ 66.5 dBA超静音型
(3)分为标准型和低噪型
(4)可选热回收机组。
2.具体零部件:
(1)冷凝风机采用机翼型高效叶片螺旋式风机,噪声低,0—100%可调速。高精度轴承,连续运行时间可达40000小时,-45℃-55℃环境温度下可运行。
(4)
(5)热回收设备可回收可调的负荷余热,提高温度高达55℃的生活用水,无需另外的耗能,减轻了大气的废热排放污染。
风冷螺杆(热泵)冷水机组说明书
风冷(热泵)螺杆式冷水机组安装与操作机组前,请详细阅读本手册。
东元集团江西东成空调设备有限公司TECO(Jiangxi)Air-conditioning Equipment Co.,Ltd.风冷(热泵)螺杆式冷水机组用户手册感谢您购买风冷(热泵)螺杆式冷水机组!安装与操作机组前,请详细阅读本用户手册!请妥善保存本用户手册,以便在需要时随时查阅。
本产品执行以下标准:GB/T18430.1-2007蒸汽压缩式冷水(热泵)机组—工商业用和类似用途的冷水(热泵)机组标准JB8654-1997容积式和离心式机组安全要求制冷产品生产许可证编号:XK06-135-00039目录1.机组吊运及安装 (1)1.1机组吊运 (1)1.2机组安装 (2)2.水系统配管 (4)3.电气配线 (5)4.注意事项 (7)4.1开关机注意事项 (7)4.1.1开机之前检查 (7)4.1.2冷水机启动程序 (7)4.1.3停机程序 (7)4.2运转注意事项 (7)4.1.1开机之前检查 (7)4.1.2注意事项 (8)5.控制屏说明 (9)5.1初始界面 (9)5.2运行界面 (9)6.故障诊断 (16)7.PC联网监控 (17)7.1技术要求 (17)7.2电气连接示意图 (18)7.3联网接线示意图 (19)8.故障排除 (20)9.保养准则 (22)附录 (24)1)压力与水温的对应关系 (24)2)水质和水垢、腐蚀间的关系 (25)装箱单 (26)1.机组吊运及安装1.1机组吊运1)搬运或搬入机房时,请勿与地面碰撞,以免造成太大的冲击力。
2)制品移动时,机体底部请使用滚筒。
3)使用吊车吊运时需小心处理,须考虑机组重量,且以布带为吊具外加支撑物,防止板金受损,尽量维持水平及垂直状态,并严禁机组倾斜超过30度角。
4)机组吊运时应避免机组刮伤或机体变形,布带与机体接触部位应放置保护垫或木棒支撑物。
可使用宽形扁平尼龙带或钢索由底座捆起来吊运,钢索与机器接触应有护垫,以免伤及冷媒管路、保温材料及控制箱等。
风冷螺杆式冷水机组工作原理
风冷螺杆式冷水机组工作原理风冷螺杆式冷水机组是一种常用的工业制冷设备,它利用螺杆压缩机和风冷冷凝器来实现制冷循环,从而产生冷水或冷却水。
其工作原理主要包括制冷循环、压缩循环和冷却循环三个方面。
首先,制冷循环是风冷螺杆式冷水机组的核心循环之一。
在该循环中,螺杆压缩机起到关键作用。
当机组启动时,螺杆压缩机开始工作,通过旋转螺杆来将低压、低温的蒸汽吸入,然后通过压缩将其转化为高压、高温的蒸汽。
随着蒸汽的压缩,其温度也会相应上升,进而形成高温高压的冷媒气体。
这一过程中,制冷剂的压缩能力和功率消耗是主要的性能指标,而螺杆压缩机的设计则直接影响了机组的制冷效率和稳定性。
其次,压缩循环是制冷循环的延续。
在该循环中,高温高压的冷媒气体通过螺杆压缩机被压缩并排出,然后进入冷凝器。
在冷凝器中,通过外部的风冷散热器散热器进行散热降温。
通过风冷冷凝器的散热作用,冷媒气体逐渐冷却并凝结成高压液态冷媒,这时冷媒的温度和压力逐渐降低,同时也释放出大量的热量。
最终,冷凝器中的液态冷媒通过膨胀阀降压进入蒸发器,从而完成了一个完整的压缩循环。
最后,冷却循环是风冷螺杆式冷水机组的重要组成部分,冷却循环实现了热量的传递与转移。
在该循环中,液态冷媒通过膨胀阀降压后进入蒸发器,同时吸收外界的热量来进行蒸发。
在蒸发器中,液态冷媒与外部的冷却介质(如冷却水或循环水)进行热交换,使冷却介质的温度下降并吸收热量,同时也将冷却介质冷却成冷水或冷却水。
经过这一过程,冷却介质从蒸发器中流出,并再次循环进入螺杆压缩机,从而完成了整个冷却循环。
综上所述,风冷螺杆式冷水机组通过不断地循环利用冷媒的物理性质,实现了制冷循环、压缩循环和冷却循环的协同工作,从而达到了制冷降温的效果。
这种工作原理既保证了机组的制冷效率和稳定性,也满足了工业制冷设备对于冷却水或冷水的需求。
因此,风冷螺杆式冷水机组在工业领域广泛应用,并发挥了重要作用。
螺杆式冷水机组介绍
05
螺杆式冷水机组的应用场 景与案例
应用场景
01
02
03
04
工业制冷领域
适用于需要大量冷量的工业生 产过程,如化学反应冷却、金 属加工冷却、食品冷冻等。
商业建筑领域
为大型商场、酒店、医院等商 业建筑提供冷源,满足空调和
由于螺杆式压缩机的转子运动线速度较低 ,且无往复运动部件,因此具有较高的可 靠性,减少了故障发生的概率。
缺点
初投资较高 噪声较大
需要专业维护 对运行环境有要求
相比活塞式和离心式冷水机组,螺杆式冷水机组的购置成本通 常较高。
螺杆式压缩机的运行噪声相对较大,可能对环境造成一定的影 响。
尽管螺杆式冷水机组的维护相对简便,但仍然需要专业人员进 行定期检查和维护,以确保其正常运行。
市场需求将持续增长。
技术升级换代
02
随着技术的不断创新和改进,螺杆式冷水机组将不断升级换代,
提高性能和能效。
国际市场竞争
03
面对国际市场的竞争,国内螺杆式冷水机组企业需要加强技术
创新和品牌建设,提高产品竞争力。
感谢您的观看
THANKS
螺杆式冷水机组的优点与 缺点
优点
高效稳定
适用范围广
螺杆式冷水机组采用螺杆式压缩机,具有 较高的容积效率和较低的能耗,能够提供 稳定的制冷效果。
螺杆式冷水机组适用于各种规模和类型的 制冷需求,从小型空调系统到大型工业冷 却应用均可满足。
维护简便
可靠性高
螺杆式冷水机组的零部件较少,结构相对 简单,维护起来较为方便,降低了运营成 本。
螺杆式冷水机组、风冷热泵、分体机比较
螺杆式冷水机组、风冷热泵与家用空调方案比较方案说明一. 工程概况本工程为XX市电力公司综合楼,包含电器展览厅、洗浴中心、卫生所、会议办公室、室内网球室等功能。
建筑面积约为7300平方米,楼层为7层。
甲方要求采用单制冷空调。
负荷指标按照200w/m2计算,空调总负荷为1460kw,即125.56万kcal/h。
根据以上情况,空调形式可有中央空调、商用空调、家用空调等,现比较如下。
二. 方案比较1. 中央空调1) 螺杆式冷水机组加新风机组、风机盘管系统a.系统:螺杆式冷水机组加新风、风机盘管系统由半封闭螺杆式水冷冷水机组、冷却塔、冷却水泵、冷冻水泵、风机盘管、新风机组组成。
考虑到同时使用系数,如电器展览厅为白天用,洗浴中心一般晚上用,螺杆式冷冻机可选2台SRWC-630型,总制冷量108万kcal/h。
总功率为292kw。
b.管道:主机和室内空调末端(风机盘管、新风机组)、冷冻水泵组成冷冻水系统;主机和冷却塔、冷却水泵组成冷却水系统。
冷却水管道可用无缝钢管,冷冻水管道可用无缝钢管、镀锌钢管,凝结水管可用镀锌钢管或PPR 管。
c.安装位置:螺杆式主机、水泵布置在冷冻机房,冷却塔布置在冷冻机房顶上或主楼屋顶上;也可以把螺杆式主机、水泵、冷却塔全部布置在主楼屋顶上,螺杆式主机、水泵用彩钢板做简易机房。
每个房间一台或多台风机盘管,风机盘管布置在室内吊顶内。
每层根据需要布置一台或多台新风机组,新风机组布置在走廊吊顶内。
d.特点:a)SRWC系列螺杆式水冷冷水机组是采用国际先进技术研制开发的新型冷水机组,SRWC系列冷水机组的单机制冷能力为10万大卡∕小时~160万大卡∕小时,制冷量大。
整机机组主要由螺杆式压缩机、蒸发器、冷凝器等,上下叠放组成,具有结构紧凑,布置合理,外形精巧,安装方便,总占地面积小等优点,广泛用于需要冷冻水的各行业。
整机在工厂经严格的负荷试运行、测试、检验后出厂,用户只需在现场装接进出水管和电源,即可投入使用。
螺杆式风冷冷水热泵机组保养报价
螺杆式风冷冷水热泵机组保养报价1. 引言螺杆式风冷冷水热泵机组是一种常见的空调设备,广泛应用于建筑物、办公室和工业场所。
为了保证机组的稳定运行和延长其使用寿命,定期的保养和维护是非常重要的。
本文将介绍螺杆式风冷冷水热泵机组的保养报价及其内容。
2. 保养项目螺杆式风冷冷水热泵机组的保养项目包括以下几个方面:2.1 清洁换热器定期清洁换热器是保证螺杆式风冷冷水热泵机组高效运行的重要步骤。
清洁换热器可以防止灰尘和脏物堆积,从而保持机组的换热效率。
清洁换热器的报价为每次清洁100元。
2.2 检查冷却水泵冷却水泵是螺杆式风冷冷水热泵机组的核心组件之一,定期检查冷却水泵的运行情况是保证机组正常运行的关键。
检查冷却水泵的报价为每次检查200元。
2.3 检查压缩机压缩机是螺杆式风冷冷水热泵机组的另一个重要组件,定期检查压缩机的运行情况可以确保机组的正常工作。
检查压缩机的报价为每次检查300元。
2.4 检查电控系统电控系统是螺杆式风冷冷水热泵机组的控制中心,定期检查电控系统的运行状态是保证机组安全运行的重要环节。
检查电控系统的报价为每次检查200元。
3. 保养报价根据以上保养项目,螺杆式风冷冷水热泵机组保养报价如下:•清洁换热器:每次清洁100元•检查冷却水泵:每次检查200元•检查压缩机:每次检查300元•检查电控系统:每次检查200元以上价格仅供参考,实际价格可能会根据机组型号、保养周期和维修情况有所变动。
4. 维护建议除了定期保养,螺杆式风冷冷水热泵机组的维护也是非常重要的。
以下是一些维护建议:•定期更换冷却水,保持水质清洁。
•避免在机组周围堆放杂物,保持通风畅通。
•定期检查机组的噪音和振动情况,如有异常及时处理。
•确保机组通风口无阻塞,防止机组过热。
•尽量避免机组频繁开关,以减少能耗和机械磨损。
维护建议的实施可以延长螺杆式风冷冷水热泵机组的使用寿命,减少维修成本。
5. 结论螺杆式风冷冷水热泵机组的保养对于确保其正常运行和延长使用寿命至关重要。
ek螺杆式风冷冷水热泵机组制热工作原理
一、ek螺杆式风冷冷水热泵机组制热工作原理ek螺杆式风冷冷水热泵机组是一种高效节能的制热设备,它通过螺杆压缩机、冷凝器、膨胀阀和蒸发器等主要部件,利用工作物质在不同压力下的相变过程,吸收外界低温热量,进行能量转化,最终实现制热的过程。
在了解ek螺杆式风冷冷水热泵机组制热工作原理之前,我们先来了解一下其组成和工作原理。
1. 螺杆压缩机ek螺杆式风冷冷水热泵机组的核心部件是螺杆压缩机。
螺杆压缩机是通过两个螺旋旋转的螺杆形成容积不断改变的密闭腔室,通过挤压和挤出的操作,使气体压力和温度不断提高,实现对制热工质的加热和压缩。
2. 冷凝器接下来是冷凝器,冷凝器是将高温高压的蒸汽冷却成液体的部件。
在ek螺杆式风冷冷水热泵机组中,冷凝器接收螺杆压缩机排出的高温高压蒸汽,通过外部空气的冷却作用,使蒸汽冷却凝结成液体。
3. 膨胀阀膨胀阀是控制制冷剂流向蒸发器的关键部件,它能够将高压液体制冷剂通过节流装置迅速膨胀,使其压力和温度迅速下降,从而实现对蒸发器内部的降温。
4. 蒸发器蒸发器是ek螺杆式风冷冷水热泵机组制热过程中的能量吸收部件。
在蒸发器内部,经过膨胀阀调节的低压低温制冷剂迅速蒸发吸热,从而吸收外界的低温热量,实现制冷剂的再次循环利用。
了解了ek螺杆式风冷冷水热泵机组的组成部分和工作原理之后,下面我们来探讨一下其制热工作原理。
二、制热工作原理ek螺杆式风冷冷水热泵机组在制热工作过程中,首先通过螺杆压缩机对工作物质进行加压,使其温度和压力显著升高,然后将高温高压的工作物质输送至冷凝器中,通过外部风冷的方式,将其冷却凝结成高温高压的液体。
接下来,高温高压的液体通过膨胀阀节流后,压力和温度骤降,进入蒸发器内部,开始蒸发吸热的过程。
在蒸发器内部,低压低温的制冷剂迅速蒸发,并吸收外界的低温热量,从而实现热能的转化和输送。
经过蒸发器的蒸发吸热后的低压低温制冷剂被螺杆压缩机再次抽吸、压缩和加热,循环往复,以实现对整个建筑空间的供暖和制热。
风冷螺杆式冷水机技术协议
风冷螺杆式冷水机组技术要求一、相关技术规范《蒸气压缩循环冷水(热泵)机组第1部分》GB/T 18430.1-2007《蒸气压缩循环冷水(热泵)机组性能试验方法》GB/T 10870-2014《蒸气压缩循环冷水(热泵)机组安全要求》GB 25131-2010《制冷系统及热泵安全与环境要》求GB/T 9237-2017《冷水机组能效限定值及能效等》级GB 19577-2015《制冷系统及热泵安全与环境要求》GB/T 9237-2017《制冷设备、空气分离设备安装工程施工及验收规范》GB 50274-2010《工业企业厂界环境噪声排放标准》 GB 12348-2008《制冷和空调设备噪声的测定》JB/T 4330-1999《数据中心设计规范》GB50174-2017《机电产品包装运输通用技术条》件GB/T 13384-2008《环境条件分类环境参数组分类及其严酷程度分级第1部分:贮存》GB/T4798.1-2019 《环境条件分类环境参数组分类及其严酷程度分级第2部分:运输和装卸》GB/T4798.2-2021 及以上未列入的国家行业标准规范。
二、技术参数表三、性能要求(1)按蒸发器进出水7/12℃,室外环境温度35℃的工况条件,提供投标机组COP及NPLV,选型报告应通过AHRI权威机构认证。
(2)提供机组夏季在环境温度35℃、30℃、25℃、20℃的制冷运行时的各项技术参数和指标,机组20%、40%、60%、80%、100%负荷时的运行状况参数,并尽可能配套提供部分负荷运行时的相关曲线图。
选型软件应通过AHRI权威机构认证。
(3)压缩机采用半封闭双螺杆变频压缩机(压缩机出现故障可正常打开壳体维修),要求能量调节方式为10-100%无级调节;(4)压缩机要求内置排气消声器,风机增加消音装置。
噪声必须符合《声环境质量标准GB3096-2008》、《工业企业厂界环境噪声排放标准GB 12348-2008》,要求附近公寓昼间≤55dB,夜间≤45dB;冷水机组运行噪音不超过67dB,如达不到相关要求,需额外增加隔音降噪措施。
YCASF系列风冷螺杆式冷水机组
High Pressure Vapour Oil
3
运行工况
• 冷冻水最小出水温度 冷冻水最大出水温度 • 冷冻水最小温差 冷冻水最大温差 • 最小冷凝器进风温度 • 风机外部静压
标准风机 高静压风机
= 4.5oC = 15.0oC = 3.0oC = 10.0oC = -18.0oC = 46.0oC = 52.0oC
OIL SEPERATOR
To/from Refrigerant Circuit 2, 3 and 4
CHILLED WATER
COOLER
Low Pressure Liquid Medium Pressure Vapour
Low Pressure Vapour High Pressure Liquid
YCAS F系列
风冷螺杆式 冷水机组
1
风冷螺杆式冷水机组
• 2, 3 或 4 个制冷循环 • 微电脑控制 • 半封闭双螺杆式压缩机 • 制冷量:
R407C: 331kW~1172kW R22: 338kW~1196kW
2
工作原理
OIL COOLER
CONDENSER
m3/s
ECONOMISER COMPRESSOR
5
先进的容量控制方式
• • •
10%~100%无级调节 微电脑控制压缩机容量与冷负荷平衡 最小负载启动
6
0.5微米油过滤器
• 油过滤器可过滤 0.5微米以 上粒子。 • 微处理 器 监测油 过 滤器处 油压降。 • 当油过 滤 器处油 压 降达预
设值时报警。
7
经济器
• 配有经济器, 节能 • 板式热交换器, 高效紧凑 • 膨胀阀设为 5.5℃过热度,
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
风冷螺杆式冷水机组
●多种应用场合
既有应用于一般中央空调场俣的标准冷水机组,又有余热利用的部分回收冷水机组,还有用于高温环境和对噪音要求较高环境的高温型机组和超低、低噪音机组,满足
用户的各种需要。
采用盐水或乙二醇溶液作载冷剂,机组还可以输出-10-12℃的工艺冷水,满足工艺空调和工艺冷却的需要。
●半封闭螺杆压缩机
半封闭双螺杆压缩机阴阳螺杆啮合比为6:5,由特殊冷冻油润滑的轴承支撑,适度的啮合比既能提高制冷量,又能保证螺杆转动的均衡性。
螺杆压缩机转子坚固耐用,机组对湿工况不敏感,在变工况下运行安全。
螺杆压缩机的零部件数量仅为往复压缩机的1/10,工作可靠,维修简单。
压缩机运行部件少,连续压缩,压力波动少,因而噪音低,振动小,故障率低。
压缩机自带容调电磁阀,电机保护器,油分离器和油位视镜,操作简单,维修方便。
●高效节能
半封闭双螺杆压缩机自带容调电磁阀,自动根据工况调整负荷输出,减小耗电功率。
非对称管束结构的壳管蒸发器,保证制冷剂无论气态或液态时都在最佳,均匀的循环的流速下运行,因而不仅使液态制冷剂充分蒸发,又使回路的循环阴力最小。
蒸发器外敷设闭孔氯丁绝热橡胶,防止冷量损失。
独特高效的热回收技术。
保证各种压缩机在大部分的变负荷工况时满负荷工作,充分发挥压缩机的效率。
●电气安全
电气柜内部结构、电气部件、布线均按EN60204-1/IEc204-1规范设计制作,控制电源由变压器与主电源隔离,有效防止电流冲击和干扰,动力电源由拉杆断路器控制
并与电控箱门连锁,安全可靠。
每一压缩机负载都配有各自的断路器,熔为器和接触器。
控制面板置于双层密封门之内,电气绝缘性能优良,防雨防潮,适应各种恶劣环境。
机组电气系统符合EMC 电磁兼容规范。
●工作可靠
机组电气绝缘性能优良,智能微电脑控制系统监控机组运行。
机组具有高低压开关,超欠压、缺相、逆相、过载、绕组过热、排气温度、油压、水流开关、
油温加热器等保护。
蒸发器外敷设加热元件防止蒸发器内冻冰。
●安装简单
机组出厂前已完成冷冻油和R22制冷剂充注,并已按UNI9218规范完成检测和高度。
现场仅需联接水管路和电源,即可投入使用,为用户提供冷水和回收热水。
●使用维护方便
全电脑控制、菜单显示、机组电气自检、运行、负荷调整和安全保护均由电脑控制系统完成,日常操作仅需开关机即可。
多个独立的制冷系统,互为备用。
具有故障保护、存储、报警、打印输出功能,故障一目了然。
压缩机、电控柜、控制系统及相关的制冷部件都安装在与气流隔离的独立空间。
封闭系统的面板全部可以拆卸,要在机组正常工作的情况下进行维修。
●低噪低振
压缩机安装在封闭空间,有效遏制噪音。
压缩机安装在橡胶减振垫上,有效减少振动。
采用非金属特种材料,阻止震动的传递。
●智能控制
机组采用CVM智能微电脑控制系统,具有:远程开关、制冷制热容量控制、出水温度显示和控制、智能除霜、可编程的防冻保护、压缩机手动启停、压缩机启动延时、压缩机小时启动次数限制、再启动延时保护、部分绕组启动,压缩机运行计时、制冷剂停机和启动抽空、风扇变速控制、内置时钟、电气启动自检、报警总复位控制、故障显示、故障记录等功能。
●联网功能
微电脑控制系统支持联网功能,支持多种网络协议,可以实现与CVM Manager、CVM接口板、远程监控软件、远程BMS DDC等联接,可提供开放的通讯协议,几乎可以和所有常见楼宇自控系统兼容,并有自动检定与适应与适应接口的能力和外部联接断路报警功能。
方便智能大厦集中控制。
●型号
CSRAT 风冷螺杆式冷水机组
●分类
B 标准机组适用于一般场合
HR 高温机组适用于夏季环境温度较高的场合
LN 低噪型机组适用于对机组噪音有较高要求的场合
SL 超低噪音机组适用于对噪音要求特别严格的场合
●热回收功能
CSRAT 标准机组
CSRAD 带有部分热回收功能的机组
CSRAR 带有全部热回收功能的机组
风冷螺杆冷水机组技术参数
CSRAT-B标准型0401/0501/0601/0802/1002/1202/1402/1412/1422/2002/2202/2402/2422/2702/3003
型号
/202/3403/3603/4004/4404/4804
性能CSRAT
制冷量kW 120.0~1461.0
性能CSRAD
制冷量kW 125.0~1516.0
性能CSRAR
制冷量kW 126.0~1542.0
CSRAT-HT高温型0401/0501/0601/0802/1002/1202/1402/1412/1422/2002/2202/2402/2422/2702/3003 型号
/202/3403/3603/4004/4404/4804
性能CSRAT
制冷量kW 127.0~1515.0
性能CSRAD
制冷量kW 132.0~1527.0
性能CSRAR
制冷量kW 126.0~1542.0
CSRAT-LN低温型0401/0501/0601/0802/1002/1202/1402/1412/1422/2002/2202/2402/2422/2702/3003 型号
/202/3403/3603/4004/4404/4804
性能CSRAT
制冷量kW 117.0~1387.0
性能CSRAD
制冷量kW 122.0~1439.0
性能CSRAR
制冷量kW 126.0~1542.0
CSRAT-HT超低噪型0401/0501/0601/0802/1002/1202/1402/1412/1422/2002/2202/2402/2422/2702/3003 型号
/202/3403/3603/4004/4404/4804
性能CSRAT
制冷量kW 114.0~1386.0
性能CSRAD
制冷量kW 119.0~1438.0
性能CSRAR
制冷量kW 126.0~1542.0。
