机械原理课程设计-自动制钉机
自动制钉机课程设计传送比
自动制钉机课程设计传送比一、课程目标知识目标:1. 让学生理解自动制钉机的基本工作原理,掌握传送比的概念及其在自动制钉机中的应用。
2. 使学生掌握传送比的计算方法,并能运用相关公式分析自动制钉机的工作效率。
3. 帮助学生了解自动制钉机在我国工业生产中的重要性,拓宽知识视野。
技能目标:1. 培养学生运用数学知识解决实际问题的能力,特别是比例计算的应用。
2. 提高学生动手操作和团队协作能力,通过小组讨论和实践,设计出合理的传送比方案。
3. 培养学生运用信息技术工具(如CAD软件)进行简单机械设计的能力。
情感态度价值观目标:1. 激发学生对机械制造和自动化领域的兴趣,培养创新意识和探索精神。
2. 培养学生关注我国工业发展,增强民族自豪感和责任感。
3. 培养学生严谨的科学态度和良好的团队合作精神,提高沟通能力。
课程性质:本课程为技术与设计领域的课程,结合数学、物理等学科知识,以自动制钉机为载体,培养学生的实际操作能力和解决实际问题的能力。
学生特点:本课程针对初中年级学生,他们对新鲜事物充满好奇,具有一定的动手能力和探究精神,但可能缺乏实际操作经验。
教学要求:结合学生特点,注重理论与实践相结合,通过分组合作、动手实践、讨论交流等形式,引导学生掌握相关知识和技能,达到课程目标。
在教学过程中,注重对学生的个别辅导和激励,提高他们的自信心和自主学习能力。
同时,关注学生的情感态度价值观的培养,使其在学习过程中形成正确的价值观和人生观。
二、教学内容1. 理论知识:- 自动制钉机的基本结构和工作原理。
- 传送比的定义、计算方法和实际应用。
- 相关数学知识,如比例关系、齿轮传动比等。
2. 实践操作:- 自动制钉机模型观察与分解,了解各部件作用。
- 设计并计算传送比,分析不同比例对制钉效率的影响。
- 利用CAD软件进行简单自动制钉机传动部分的设计。
3. 教学大纲:- 第一课时:自动制钉机的基本结构和工作原理介绍。
- 第二课时:传送比的定义和计算方法学习。
【精品毕设】自动制钉机机械原理课程设计
机械原理课程设计
题目名称自动制钉机
专业班级 15机制(专升本)
学生姓名刘备
学号
指导教师诸葛亮
机械与电子工程系
二○一六年六月十六日
目录
一、机械原理课程设计任务书 (3)
二、设计内容 (4)
1.根据工艺动作要求拟定运动示意图 (4)
2.各机构的选型设计 (5)
2.1选型设计 (5)
2.2自动制钉机的功能分解 (6)
2.3系统运动转换功能图 (9)
3.方案的比较 (9)
4.执行机构设计过程 (12)
4.1.连杆机构 (13)
4.2夹紧凸轮 (13)
4.3冷挤(切断)凸轮 (13)
4.4齿轮的选择 (14)
4.5槽轮半径的选择 (14)
4.6电动机的选择 (14)
5.运动方案选择 (15)
6.运动循环图 (16)
总结 (17)
参考文献 (18)。
自动制钉机
(三)自动制钉机1、工作原理及工艺动作过程制造木工用大大小小的铁钉是将一卷直径与铁钉相等的低碳钢丝,通过下列工艺动作来完成的。
(1)校直钢丝,并按节拍要求间歇地输送到装夹工位。
(2)冷镦钉帽,在此前需夹紧钢丝。
(3)冷挤钉尖。
(4)剪断钢丝。
2、原始数据及设计要求(1)铁钉直径为6.1φ~mm 4.3φ;(2)铁钉长度为25~80mm ;(3)生产率为60枚/min ;(4)最大冷镦力为3000N ,最大剪断力为2500N ;(5)冷镦滑块质量为8kg ,其它构件质量和转动惯量不计;(6)要求结构简单紧凑、传动性能优良、噪声尽量减少。
3、设计任务(1)按工艺动作要求拟定运动循环图。
(2)进行送丝校直机构、冷镦钉帽机构、冷挤钉尖机构、剪断钢丝机构的选型。
(3)机械运动方案的评价和选择。
(4)拟定机械传动方案。
(5)设计飞轮和确定电动机型号。
(6)画出机械运动方案简图。
(7)对传动机构和执行机构进行运动学尺寸计算。
4、设计方案提示应使送丝与校直动作合一来考虑机构形式,同时要附加夹紧机构,在送丝时放松,其余时间夹紧。
送丝校直机构可采用间歇运动机构带动摆动爪,摆动爪压紧钢丝并送丝校直。
夹紧机构利用联动关系开合。
冷镦钉帽机构可以采用移动或摆动式冲压机构,一般可用平面六杆机构或四杆机构,其移动、摆动的行程在25mm 左右为宜。
为了减小电动机的容量和机械速度的波动,可加飞轮。
冷挤和剪断机构在性能要求上与冷镦机构相同,因而采用的机构也十分类似。
由于机构较多,相互动作协调十分重要,应尽量考虑将各执行机构固连在一根主轴上。
自动制钉机课程设计
自动制钉机课程设计一、课程目标知识目标:1. 学生能理解自动制钉机的基本结构、工作原理及在生产中的应用。
2. 学生能掌握自动制钉机操作步骤、安全规程及日常维护方法。
3. 学生了解自动制钉机的发展历程及其在工业生产中的重要性。
技能目标:1. 学生能够独立操作自动制钉机,完成钉子的制作。
2. 学生能够诊断并解决自动制钉机在操作过程中出现的常见问题。
3. 学生能够运用所学知识,对自动制钉机进行简单的维护和保养。
情感态度价值观目标:1. 培养学生对自动化设备及其在工业生产中应用的兴趣,激发创新精神。
2. 增强学生的团队协作意识,培养合作解决问题的能力。
3. 培养学生严谨、负责的工作态度,提高安全意识。
本课程针对初中年级学生,结合学生好奇心强、动手能力逐渐提高的特点,注重理论知识与实际操作相结合。
课程内容紧密联系教材,以自动制钉机为载体,培养学生对机械、电子、自动化等领域的兴趣。
通过课程学习,使学生掌握自动制钉机的操作、维护技能,提高实践能力,同时培养良好的情感态度价值观。
教学要求注重实践操作,鼓励学生积极参与,充分调动学生的主观能动性。
二、教学内容1. 自动制钉机概述- 了解自动制钉机的发展历程、分类及适用范围。
- 学习自动制钉机的基本结构、工作原理。
2. 自动制钉机的操作与使用- 掌握自动制钉机的操作步骤、安全规程。
- 学习自动制钉机的调试方法,确保设备正常运行。
3. 自动制钉机的维护与保养- 了解自动制钉机的日常维护方法,提高设备使用寿命。
- 学习自动制钉机的故障排除,掌握常见问题的解决方法。
4. 实践操作- 分组进行自动制钉机的操作练习,提高动手能力。
- 开展故障排查及维护保养实践活动,巩固所学知识。
教学内容按照教材章节进行组织,结合课程目标,注重理论与实践相结合。
教学大纲明确,安排合理,确保学生在掌握基本知识的同时,能够熟练操作自动制钉机,并具备一定的维护保养能力。
在教学过程中,教师需关注学生的学习进度,及时调整教学内容和方式,确保教学效果。
课程设计自动制钉机
课程设计自动制钉机一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握自动制钉机的基本原理、结构和操作方法;技能目标要求学生能够熟练操作自动制钉机,并进行简单的故障排除;情感态度价值观目标要求学生培养对机械制造行业的兴趣和热情,提高学生的创新意识和团队合作精神。
通过本课程的学习,学生将能够了解自动制钉机在现代制造业中的应用,理解其工作原理和操作方法,提高学生的实际操作能力。
同时,学生将培养对机械制造行业的兴趣和热情,增强创新意识和团队合作精神,为将来的学习和工作打下良好的基础。
二、教学内容本课程的教学内容主要包括自动制钉机的基本原理、结构和操作方法。
首先,将介绍自动制钉机的工作原理,包括制钉过程中的各个环节和相关的物理知识。
然后,将介绍自动制钉机的结构组成,包括主要部件的功能和工作原理。
最后,将介绍自动制钉机的操作方法,包括操作步骤和注意事项。
教学内容将结合教材和实际情况进行安排和进度。
将按照教材的章节顺序进行讲解,并结合实际案例和图片进行讲解,以帮助学生更好地理解和掌握知识。
同时,将根据学生的实际情况和教学要求,适当调整教学内容和进度,确保学生的学习效果。
三、教学方法为了激发学生的学习兴趣和主动性,将采用多种教学方法进行教学。
首先,将采用讲授法,系统地讲解自动制钉机的基本原理、结构和操作方法。
其次,将采用讨论法,引导学生进行思考和讨论,提高学生的思维能力和解决问题的能力。
同时,将采用案例分析法,通过分析实际案例,帮助学生更好地理解和应用知识。
最后,将采用实验法,学生进行实际操作,提高学生的实际操作能力。
通过多样化的教学方法,将能够激发学生的学习兴趣和主动性,促进学生的思考和交流,提高学生的学习效果和能力。
四、教学资源为了支持教学内容和教学方法的实施,将选择和准备适当的教学资源。
教材将是主要的教学资源,将选用权威和实用的教材,确保学生的学习内容科学和系统。
自动制钉机【原创】机械原理课程设计讲解
目录1 设计题目 (22 机械系统运动方案的拟定与选择2.1 方案的拟定 (32.2 方案的选择 (63 运动循环图 (74 原动机的选择 (75 各执行机构的设计5.1 基础机构设计5.1.1 xxx同学冷墩钉帽机构的设计 (8 5.1.2 xxx同学剪断及冷挤机构的设计 (8 5.1.3 xxx同学送丝校直机构的设计 (9 5.2 机构尺度综合 (105.3 机构运动的分析 (106 设计方案布置图及机械运动简图 (137 心得体会 (148 参考资料 (16一、设计题目——自动制钉机1,工作原理及工艺过程制造木工用大大小小的铁钉是将一卷直径与钢丝直径相等的低碳钢丝通过下列工艺动作来完成的。
(1校直钢丝。
并按节拍要求间歇地输送到装夹工位。
(2冷镦钉帽,在此前需夹紧钢丝。
(3冷挤钉尖。
(4剪断钢丝。
2,原始数据及设计要求(1铁钉直径φ1.6~φ3.4mm(2铁钉长度25~80mm(3生产率360枚/min(4最大冷镦力3000N,最大剪断力2500N。
(5冷镦滑块质量8kg,其他构件质量和转动惯量不记。
(6要求结构紧凑、传动性能优良、噪声尽量减小。
二、机械系统运动方案的拟定与选择2.1 方案的拟定方案一(xxx的方案送丝校直机构——不完全齿轮机构剪断机构——凸轮连杆机构冷挤机构——偏心轮机构冷镦钉帽机构——凸轮连杆机构简单介绍:不完全齿轮机构为送丝校直机构,实现间歇送丝。
改进意见:该方案冷镦钉帽的力不足,改成六杆机构比较好。
夹紧机构要有一定的夹紧时间,应使用凸轮机构。
送丝校直机构——棘轮机构剪断机构——凸轮连杆机构冷挤机构——凸轮连杆机构冷镦钉帽机构——摇杆滑块机构通过棘轮机构实现间歇运动,但在之后的剪断操作过程中,由于剪断部分失去再运动性,导致后面的操作无法进行。
改进意见:后面的冷挤与剪断的操作同步进行,为了使制钉循环进行,应处理制造好的铁钉出料问题。
送丝校直机构——槽轮机构剪断机构——偏心轮机构冷挤机构——凸轮连杆机构冷镦钉帽机构——曲柄滑块机构缺点:剪断机构位置错误,不能获得要求的铁钉。
自动制钉机【原创】机械原理课程设计
目录1 设计题目 (22 机械系统运动方案的拟定与选择2.1 方案的拟定 (32.2 方案的选择 (63 运动循环图 (74 原动机的选择 (75 各执行机构的设计5.1 基础机构设计5.1.1 xxx同学冷墩钉帽机构的设计 (8 5.1.2 xxx同学剪断及冷挤机构的设计 (8 5.1.3 xxx同学送丝校直机构的设计 (9 5.2 机构尺度综合 (105.3 机构运动的分析 (106 设计方案布置图及机械运动简图 (137 心得体会 (148 参考资料 (16一、设计题目——自动制钉机1,工作原理及工艺过程制造木工用大大小小的铁钉是将一卷直径与钢丝直径相等的低碳钢丝通过下列工艺动作来完成的。
(1校直钢丝。
并按节拍要求间歇地输送到装夹工位。
(2冷镦钉帽,在此前需夹紧钢丝。
(3冷挤钉尖。
(4剪断钢丝。
2,原始数据及设计要求(1铁钉直径φ1.6~φ3.4mm(2铁钉长度25~80mm(3生产率360枚/min(4最大冷镦力3000N,最大剪断力2500N。
(5冷镦滑块质量8kg,其他构件质量和转动惯量不记。
(6要求结构紧凑、传动性能优良、噪声尽量减小。
二、机械系统运动方案的拟定与选择2.1 方案的拟定方案一(xxx的方案送丝校直机构——不完全齿轮机构剪断机构——凸轮连杆机构冷挤机构——偏心轮机构冷镦钉帽机构——凸轮连杆机构简单介绍:不完全齿轮机构为送丝校直机构,实现间歇送丝。
改进意见:该方案冷镦钉帽的力不足,改成六杆机构比较好。
夹紧机构要有一定的夹紧时间,应使用凸轮机构。
送丝校直机构——棘轮机构剪断机构——凸轮连杆机构冷挤机构——凸轮连杆机构冷镦钉帽机构——摇杆滑块机构通过棘轮机构实现间歇运动,但在之后的剪断操作过程中,由于剪断部分失去再运动性,导致后面的操作无法进行。
改进意见:后面的冷挤与剪断的操作同步进行,为了使制钉循环进行,应处理制造好的铁钉出料问题。
送丝校直机构——槽轮机构剪断机构——偏心轮机构冷挤机构——凸轮连杆机构冷镦钉帽机构——曲柄滑块机构缺点:剪断机构位置错误,不能获得要求的铁钉。
自动制钉器课程设计
自动制钉器课程设计一、课程目标知识目标:1. 学生能理解自动制钉器的基本结构、工作原理及功能;2. 学生能掌握自动制钉器相关术语及概念,如:冲压、模具、自动化等;3. 学生能了解自动制钉器在工业生产中的应用及发展。
技能目标:1. 学生能运用所学知识,分析自动制钉器的工作过程,并进行简单的故障排查;2. 学生能通过实际操作,掌握自动制钉器的使用方法,提高动手实践能力;3. 学生能结合实际需求,设计简单的自动制钉器改进方案。
情感态度价值观目标:1. 培养学生对机械制造及自动化技术的兴趣,激发创新意识;2. 增强学生的团队合作意识,培养良好的沟通与协作能力;3. 培养学生严谨的科学态度,提高对工程技术的尊重和认识。
课程性质:本课程属于技术类课程,结合理论与实践,注重培养学生的动手实践能力和创新思维。
学生特点:学生具备一定的物理、数学基础,对机械制造和自动化有一定的好奇心,但实践操作能力有待提高。
教学要求:结合课程内容,注重理论与实践相结合,提高学生的动手实践能力;采用启发式教学,引导学生主动探究,培养创新意识。
通过课程学习,使学生能够达到上述课程目标,为后续相关课程的学习打下基础。
二、教学内容本章节教学内容主要包括以下三个方面:1. 自动制钉器基本结构与工作原理- 理解自动制钉器的各部件名称、功能及相互关系;- 掌握自动制钉器的工作原理,包括送料、冲压、成型、剪切等过程;- 分析自动制钉器在工业生产中的应用案例。
2. 自动制钉器的操作与维护- 学习自动制钉器的操作方法,包括安全注意事项、设备调试、生产流程控制等;- 掌握自动制钉器的维护保养知识,如:日常清洁、润滑、更换易损件等;- 掌握简单的故障排除方法,提高设备运行效率。
3. 自动制钉器改进与创新- 分析现有自动制钉器的优缺点,探讨改进方向;- 学习设计简单自动制钉器改进方案,包括结构优化、功能拓展等;- 探索自动制钉器在未来的发展趋势,激发学生创新意识。
自动制钉机机械原理课程设计.doc
机械原理课程设计题目名称自动制钉机专业班级 15机制(专升本)学生姓名刘备学号指导教师诸葛亮机械与电子工程系二○一六年六月十六日目录一、机械原理课程设计任务书 (3)二、设计内容 (4)1.根据工艺动作要求拟定运动示意图 (4)2.各机构的选型设计 (5)2.1选型设计 (5)2.2自动制钉机的功能分解 (6)2.3系统运动转换功能图 (9)3.方案的比较 (9)4.执行机构设计过程 (12)4.1.连杆机构 (13)4.2夹紧凸轮 (13)4.3冷挤(切断)凸轮 (13)4.4齿轮的选择 (14)4.5槽轮半径的选择 (14)4.6电动机的选择 (14)5.运动方案选择 (15)6.运动循环图 (16)总结 (17)参考文献 (18)一、机械原理课程设计任务书专业 15机制(升本)学号 XXXXXXXXXX 姓名刘备设计题目:自动制钉机的设计一、设计题目制造木工用大大小小的铁钉是将一卷直径与铁钉直径相等的低碳钢丝通过下列工艺动作来完成的。
1)校直钢丝。
并按节拍要求间歇地输送到装夹工位。
2)冷镦钉帽,在此前夹紧钢丝。
3)冷挤钉尖。
4)剪断钢丝。
二、原始数据及设计要求:1)铁钉直径Φ1.6—Φ3.4mm。
2)铁钉长度25—80mm。
3)生产率360枚/min。
4)最大冷镦力3000N,最大剪断力2500N。
5)冷镦滑块质量8kg,其他构件质量和转动惯量不计。
6)要求结构紧凑,传动性能优良,噪声尽量减小三、设计任务1)按工艺动作要求拟定运动循环图。
2)进行送丝校直机构、冷镦钉帽机构、冷挤钉尖机构、剪断钢丝机构的选型。
3)机械运动方案的评价和选择。
4)按选定的电动机和执行机构的运动参数拟定机械传动方案。
5)设计飞轮和确定电动机型号。
6)画出机械运动方案简图。
7)按蚌埠学院相关格式要求编写设计说明书二、设计内容1.根据工艺动作要求拟定运动示意图送丝校直机构(1):首先送丝与校直动作要协调,又要使送丝有间隙性,因此我们选用了槽轮机构带动滚轮完成间歇送丝运动,并通过摩擦轮初步校直。
自动制钉机课程设计论文
自动制钉机课程设计论文一、课程目标知识目标:1. 学生理解自动制钉机的基本工作原理,掌握其结构组成,如钉线供给系统、钉头形成系统、钉身形成系统等关键部件。
2. 学生能够运用所学的物理和机械知识,分析自动制钉机在生产过程中能量转换和力学作用。
3. 学生掌握自动制钉机操作流程和安全规范,了解制钉工艺对材料性能的要求。
技能目标:1. 学生能够运用图示和模型展示自动制钉机的工作过程,提升空间想象和模型构建能力。
2. 学生通过小组合作,设计简单的制钉机模型,培养动手操作和问题解决能力。
3. 学生能够对自动制钉机的故障进行初步的诊断和分析,提出合理的解决方案。
情感态度价值观目标:1. 培养学生对现代制造业的兴趣,激发创新意识和探索精神。
2. 增强学生的团队合作意识,学会在小组合作中尊重他人意见,有效沟通。
3. 培养学生的安全生产意识,理解遵守操作规程的重要性,形成良好的职业素养。
课程性质分析:本课程为技术类课程,结合物理、工程技术和实际操作,旨在通过自动制钉机的学习,使学生将理论知识与实践相结合。
学生特点分析:考虑到学生所在年级的特点,他们具备一定的物理知识和动手能力,但需进一步引导他们将知识应用于实际问题的解决。
教学要求:课程设计需具备实用性,确保学生能够通过具体的学习活动,达到上述设定的知识、技能和情感态度价值观目标,并能够通过成果展示和评价体系进行有效评估。
二、教学内容1. 自动制钉机概述- 了解自动制钉机的发展历史、分类及在工业中的应用。
- 教材章节:第二章第一节。
2. 自动制钉机的工作原理与结构- 学习自动制钉机的工作原理,重点掌握钉线供给、钉头形成、钉身形成等关键过程。
- 分析自动制钉机的结构组成,了解各部件的功能和相互关系。
- 教材章节:第二章第二节。
3. 自动制钉机的操作与安全- 掌握自动制钉机的操作流程、维护保养及安全规范。
- 教材章节:第二章第三节。
4. 制钉工艺及材料性能- 学习制钉工艺流程,了解不同材料对钉子质量的影响。
自动制钉机机械原理课程设计报告
机械原理课程设计题目名称自动制钉机专业班级15机制(专升本)学生备学号指导教师诸亮机械与电子工程系二○一六年六月十六日目录一、机械原理课程设计任务书3二、设计容51.根据工艺动作要求拟定运动示意图52.各机构的选型设计62.1选型设计62.2自动制钉机的功能分解72.3系统运动转换功能图113.方案的比较114.执行机构设计过程154.1.连杆机构154.2夹紧凸轮164.3冷挤(切断)凸轮164.4齿轮的选择164.5槽轮半径的选择174.6电动机的选择175.运动方案选择186.运动循环图19总结21参考文献22一、机械原理课程设计任务书专业15机制(升本)学号XXXXXXXXXX 备设计题目:自动制钉机的设计一、设计题目制造木工用大大小小的铁钉是将一卷直径与铁钉直径相等的低碳钢丝通过下列工艺动作来完成的。
1)校直钢丝。
并按节拍要求间歇地输送到装夹工位。
2)冷镦钉帽,在此前夹紧钢丝。
3)冷挤钉尖。
4)剪断钢丝。
二、原始数据及设计要求:1)铁钉直径Φ1.6—Φ3.4mm。
2)铁钉长度25—80mm。
3)生产率360枚/min。
4)最大冷镦力3000N,最大剪断力2500N。
5)冷镦滑块质量8kg,其他构件质量和转动惯量不计。
6)要求结构紧凑,传动性能优良,噪声尽量减小三、设计任务1)按工艺动作要求拟定运动循环图。
2)进行送丝校直机构、冷镦钉帽机构、冷挤钉尖机构、剪断钢丝机构的选型。
3)机械运动方案的评价和选择。
4)按选定的电动机和执行机构的运动参数拟定机械传动方案。
5)设计飞轮和确定电动机型号。
6)画出机械运动方案简图。
7)按学院相关格式要求编写设计说明书二、设计容1.根据工艺动作要求拟定运动示意图送丝校直机构(1):首先送丝与校直动作要协调,又要使送丝有间隙性,因此我们选用了槽轮机构带动滚轮完成间歇送丝运动,并通过摩擦轮初步校直。
另外我们的槽轮没有直接接到摩擦轮,而是接到齿轮,可以通过齿轮的一套替换可以实现不同的传动比,从而使摩擦轮的转速可调,使送丝长度可以变化,因此可调整钉子的长度,更好的满足设计要求。
自动制钉机课程设计
一.明确设计任务设计一台螺钉头冷镦机,设计要求为:1 生产率为120只/ 分。
2 螺钉杆的直径D=2~4 mm,长度L=6~32mm。
3毛坯的最大长度48mm,最小长度12mm。
4 冷镦行程56mm。
二.螺钉头冷镦机的功能分解螺钉头冷镦机要完成自动间歇送料,截料并运料,预镦和终镦,顶料四个动作。
图1所示为螺钉头冷镦机的树状功能图。
图1 螺钉头冷镦机的树状功能图三.螺钉头冷镦机的运动转换功能图由树状功能图,分析找出各功能元所要求的运动形式。
选择电动机形式,通过减速或轴线平移,运动再传递,把转动转换成各功能元所需的运动形式。
图2即为根据上述分析所画出的螺钉头冷镦机的运动转换功能图。
图2 螺钉头冷镦机的运动转换功能图四. 螺钉头冷镦机的形态学矩阵表 1 螺钉头冷镦机的形态学矩阵根据树状功能图及运动转换功能框图,已获得各功能元及执行构件所要实现的运动形式,然后,根据这些运动形式,匹配相应的执行机构。
把功能元作为列,功能元解(即匹配的执行机构)作为行,可获得表1所示的螺钉头冷镦机的形态学矩阵。
对该形态学矩阵求解,即把实现每一功能的任一解法进行组合,可得到多种运动方案。
理论上求得的组合方案数为N=4*4*6*4*4*8=12288 个方案。
在这些运动方案中,必须剔除那些有明显缺点和不能实现的方案。
有的方案,就单个执行机构来说能实现执行动作,但把这些机构组合成系统后,就会发现在结构安排上是不可行的,整个机器太庞杂,制造成本太高。
这些方案可以先加以否定,然后列出一批可行的方案,从中优选出好的运动方案。
下列三种方案经分析讨论是较好的方案。
方案一A1+B3+ H1+D2+E4+F2+H2方案二A1+B3+C4+D2+E2+F2+G3方案三A1+B3+C3+ D2+E4+F2+G3五. 螺钉头冷镦机的运动方案示意图及运动方案的工作原理和特点图3所示为螺钉头冷镦机方案一的运动示意图。
带传动镦头电动机刀具齿轮齿条气缸液压传动偏置直动滚子推杆盘形凸轮机构图3 螺钉头冷镦机方案一的运动示意图1.方案一以机械执行机构为主,液气机构辅之,其工作原理及特点如下:送料机构(1):利用凸轮廓线推动滚子推杆,使滚子推杆实现往复直线运动,并且将水平轴的转动转换为铅垂方向的往复直线移动,且有近修和远修轮廓线,从而完成间歇送料。
自动制钉机课程设计书
目录设计题目......................................................1一.设计任务................................................1二.功能分解................................................1三.运动转换................................................1-2 四.形态学矩阵..........................................2-3 五.方案简述 (3)六.运动循环图 (4)七.槽轮的设计.............................................4-5 八.凸轮设计................................................5-16 九.冷镦机构的设计.......................................16-21 十.冷挤机构的设计 (21)十一.剪断机构的设计 (21)十二.电动机的选择 (22)十三.参考资料 (23)设计题目:自动制钉机工作原理及工艺动作过程制造木工用大大小小的铁钉是将一卷直径与铁钉直径相等的低碳钢丝通过下列工艺动作来完成的。
1)校直钢丝。
并按节拍要求间歇地输送到装夹工位。
2)冷墩钉帽,在此前需夹紧钢丝。
3)冷挤钉尖。
4)剪断钢丝。
一.明确设计任务设计一台自动制钉机,设计要求为:1)铁钉直径d=1.6~3.4mm.2)铁钉长度25~80mm3)生产率360枚/分4)最大冷镦力3000N,最大剪切力2500N5)冷镦滑块质量8Kg,其他构件质量和转动惯量不计6)要求结构紧凑,传动性能优良,噪声尽量减小二.自动制钉机的功能分解自动制钉机要依次完成送丝校直,夹紧,剪断,冷挤,冷镦五个动作。
【毕业设计】自动制钉机机械设计
【毕业设计】自动制钉机机械设计1. 引言钉子是一种常见的使用零件,它广泛应用于家具制造、建筑、地毯铺设等领域。
传统的制钉过程多采用手工操作,由于生产效率低下、操作繁琐,已经不能满足现代化生产的需要。
自动制钉机可以实现自动化生产,提高生产效率,降低生产成本。
本文旨在设计一台自动制钉机,给出机器总体结构,构件选用,动力传动压力计算等内容。
2. 总体设计自动制钉机主要包括供料机构、切断机构、行走机构、钉丝夹紧机构、自动控制系统等几大部分。
其中,供料机构是取得一定长度的钢丝,切断机构是切割并成型制作成钉子,行走机构用于将切好的钉子移动到下一个工序处理,钉丝夹紧机构用于稳定钉丝进行加工制钉,自动控制系统用于对各个部分进行控制与调整,以达到最优的制钉效果。
2.1 供料机构钉丝杆通过传动装置驱动,在传动中带动钉丝辊作连续不断的旋转。
在钉丝滚动至一定长度时,就会拉起来,并保持一定张力。
拉起的钉丝经过过钩装置,再经过卷曲装置,成为一定大小与长度的钉丝,然后通过断钉机构实现定尺度截断,待制钉。
钉丝经过从钉丝管或钉丝筒中卷取后,在切钉机中往复移动,将钉丝截断成一定长度,同时在钉头及钉身之间确定钉子的形状与尺寸。
在制作钉子时,要根据钢丝的硬度、直径等因素而定。
行走机构是将切好的钉子,移动到下一个工序处理的一种机械装置。
该机构通常采用导轨路面行走的形式,有正常速度和结构移动速度两种模式,同时可根据钉头、钉身大小的不同,选择相应的移动位置。
2.4 钉丝夹紧机构钉丝夹紧机构是将切好的钉子钉头处夹住,使钉身平直且不变形,在钉头处完成钉子的定位和加工。
由于钉丝的硬度、直径等因素,有时需要多重夹持力,以便加工出更高质量的钉子。
2.5 自动控制系统自动控制系统是整个机器中最重要的部分。
该系统利用微型计算机对每个步骤进行控制和监测。
自动控制系统应包含启动开关、停止开关、电路保护开关、以及各种评论器、报警器、指示灯等部件,以保证机器正常运行及操作人员的安全。
机械原理课程设计自动制钉机11910
5.切断机构
❖ 切断机构采用曲柄滑块机 构,曲柄周转,使滑块向 下移动,产生较大冲力, 剪断钢丝。由于剪断和冷 挤位于钢丝的同一部位, 为避免两机构在运动时产 生碰撞,故分别将它们安 装在空间中相垂直的两个 平面上。
切断机构运动分析
参考书籍
1. 孙桓,陈作模 主编 机械原理(第六版) 北京:高等教育出版社, 2001
❖ 2)冷镦钉帽:我们所看到的钉子都有钉帽,由夹 紧机构夹持钢丝时,露出一段钢丝进行冷镦钉帽, 可采用移动或者摆动式的冲压机构。
❖ 3)冷挤钉尖:通过模具挤压出钉尖形状。
❖ 4)切断钢丝:挤压完成后,剪断机构剪断钢丝, 可采用急回运动机构。
❖ 5)夹紧机构松开,铁钉落下。
❖ 6)送丝机构重新送丝,工序重复,实现自动制钉 的目的。
方案三 运动简图
方案三
❖ 在这个方案中,我们仍旧采纳了槽轮机构作为送丝 机构的主动件,但在槽轮机构并为直接接到摩擦轮, 而是接到齿轮,可以通过齿轮的一套替换可以实现 不同的传动比,从而使摩擦轮的转速可调,使送丝 长度可以变化。
❖ 镦钉帽机构用增力机构,因为镦钉帽需要较大的力, 采用这个机构能够增大压力角。
❖ 机构相对较多,相互动作也比较复杂,协调就变得 尤为重要,所以我们考虑用齿轮及皮带连接各主动 件,使其有联动的效果。
方案一 运动简图
方案一
❖ 在这个方案中,我们采用槽轮机构,产生 间歇运动,带动摩擦轮传送钢丝。然后通 过夹紧机构夹紧,挤钉尖机构,切断机构, 和挤钉帽机构在同一平面内协调工作。
❖ 夹紧机构和挤钉尖机构我们确定用内槽凸 轮,避免用弹簧或依靠重力使推杆回复, 而且比较平稳,等加速运动是柔性冲击, 冲击相对较小。
自动制钉机基本概况
❖ 钢钉是用途极为广泛的建筑五金制品尤其
机械原理课程设计自动制钉机
5.切断机构
❖ 切断机构采用曲柄滑块机 构,曲柄周转,使滑块向 下移动,产生较大冲力, 剪断钢丝。由于剪断和冷 挤位于钢丝的同一部位, 为避免两机构在运动时产 生碰撞,故分别将它们安 装在空间中相垂直的两个 平面上。
机械原理课程设计自动制钉机
切断机构运动分析
机械原理课程设计自动制钉机
v 切断机构采用曲柄滑块机构,能产生急回特性,但 和方案一中不同,我们将切断机构放在了垂直平面, 虽然这样协调较为复杂,但考虑到准确性将大大提 高。
v 镦钉尖机构和夹紧机构仍采用内槽凸轮。
机械原理课程设计自动制钉机
进行比较 确定方案
v 方案一最为简单紧凑,但镦钉帽的曲柄滑块机构所 产生的力可能不够大,无法完成镦钉帽的功能。
❖ 1)送丝校直:将钢丝传送的同时利用摩擦轮将弯 曲的钢丝校直,并且送丝与校直动作要协调,但考 虑到为配合接下来的操作过程,不能使钢丝不停的 传送,所以要考虑用间歇机构,使送丝有间隙性地 传递。同时附加夹紧机构,能够在送丝时放松,其 余操作时间夹紧。
机械原理课程设计自动制钉机
v 2)冷镦钉帽:我们所看到的钉子都有钉帽,由夹 紧机构夹持钢丝时,露出一段钢丝进行冷镦钉帽, 可采用移动或者摆动式的冲压机构。
2020/11/18
机械原理课程设计自动制钉机
v 方案二中将切断机构分离出来,和镦钉尖不同完成, 这样可以提高切断时的稳定性和准确性。采用加力 机构又能够使方案一中镦力不够的情况得以解决。
v 方案三中吸取了前两个方案的优点,同时避免了相 应的缺陷。并且增加的齿轮能够通过调配齿轮,调 整传动比,进而调整钉子的长度,能更好的符合设 计要求。
v 因此方案三成为我们的最终方案。
机械原理课程设计自动制钉机
机械原理课程设计
凸轮的动画模拟
3.增力六杆机构的设计分析 根据循环图要求增力六杆 机构也是1/6S一个周期,要求他的 滑块在摇杆极限位置冷镦钉帽, 保证机构能够循环运作。
增力六杆机构的动画模拟
参考书籍
孙恒,陈作模主编 机械原理(第六版) 北京高等教育出版社 2001 李继庆,陈作模主编 机械设计基础 北 京高等教育出版社 1999 郭应龙主编 机械动力学 北京高等教育 主办社 1993 石永刚,徐振华主编 凸轮机构设计 上 海科学技术出版社 1995
铁钉直径1.6-3.4mm。 铁钉直径1.6-3.4mm。 铁钉长度25~80mm。 铁钉长度25~80mm。 生产率360枚 生产率360枚/min 最大冷镦力3000N,最大剪断力2500N。 最大冷镦力3000N,最大剪断力2500N。 冷镦滑块质量8kg,其他构件质量和转 冷镦滑块质量8kg,其他构件质量和转 动惯量不计。 要求结构紧凑‘传动性能优良,噪声尽 量减小。
4.冷挤和剪断机构 方案1:双向动来实现冷挤和剪断 动作 方案2:一边固定一边动来实现冷 挤和剪断动作 分析比较:双向动需要2个主动件, 浪费很多材料而且不方便安装。单向 动和双向动效果一样,但机构相对比 较简单,方便安装。节约了材料和能 源等。所以选用单向动来实现冷挤和 剪断动作。
冷镦和冷挤差不多是同时 进行的,在此后便要进行剪断。 冷挤和剪断我们都是采用的凸 轮机构来实现的。在他们到最 高位置时来实现必要动作,只 是这2个动作有先后顺序,所以 他们的起始位置不同。
机构运动循环图
根据要求我们的生产效率为360枚/min,我 根据要求我们的生产效率为360枚/min,我 们的生产周期为1/6秒,运动循环图如下: 们的生产周期为1/6秒,运动循环图如下:
机构运动总图
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

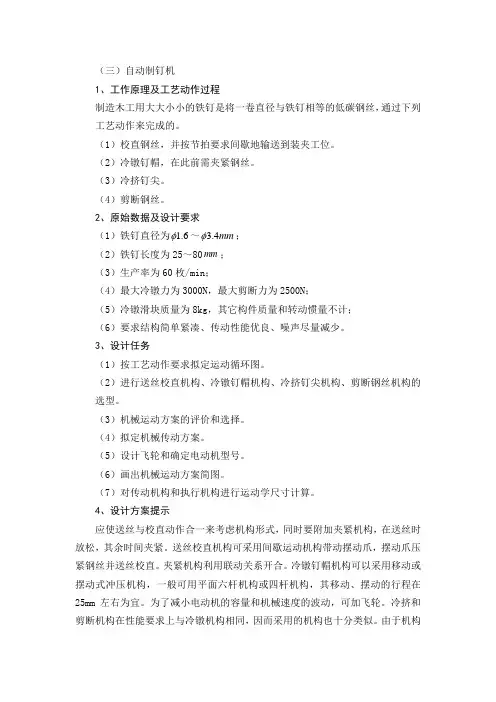

目录1. 设计题目 (2)1.1 工作原理及工艺过程 (2)1.2 工艺数据 (2)1.3 设计任务 (2)1.4 课程设计目的 (2)2. 运动循环图 (7)3. 设计方案 (2)3.1 设计思路 (2)3.2 设计方案一 (3)3.3 设计方案二 (3)3.4 设计方案三 (4)4. 最终方案 (4)5. 所选方案的具体设计及分析 (4)5.1 机构各部分设计和分析 (4)5.1.1 送料校直机构设计与分析 (4)5.1.2 夹紧机构设计与分析 (5)5.1.3 冷镦机构设计与分析 (5)5.1.4 冷挤机构设计与分析 (6)5.1.5 切断机构设计与分析 (6)5.2齿轮马达动力原件图 (6)6. 课程设计总结 (8)7. 参考资料 (8)1.设计题目1)钢钉是用途极为广泛的建筑五金制品尤其在当今的建筑行业中需要大量的钢钉作为劳动的工具,所以要高效、合理、廉价地生产出钢钉需要一套整体结构紧凑,科学合理,性能稳定,操作简单简便利的自动制钉机.2)自动制钉机主要采用废旧钢筋来作为原料,通过拉直,镦尖等工序来生产我们日常生活中的所用圆钉子,具有原材料易取、广泛,投资较少等优点.1.1 工作原理及工艺动作过程制造木工用大大小小的铁钉是将一卷直径与铁钉直径相等的低碳钢丝通过下列工艺动作来完成的。
1)校直钢丝,并按节拍要求间歇地输送到装夹工位。
2)冷镦钉帽,在此前需夹紧钢丝。
3)冷挤钉尖。
4)剪断钢丝。
5)夹丝装置释放,重新输送钢丝。
1.2 原始数据和设计要求1)铁钉直径为Φ1.6—Φ3.4mm。
2)铁钉长度为25—80mm。
3)生产率为360枚/min。
4)最大冷镦力为3000N,最大剪断力为2500N。
5)冷镦滑块质量为8kg,其他构件质量和转动惯量不计。
6)要求结构紧凑,传动性能优良,噪声尽量小。
1.3 设计任务1)根据工艺动作要求拟定运动循环图。
2)进行送丝校直机构、冷镦钉帽机构、冷挤钉尖机构、剪断钢丝机构的选型。
3)机械运动方案的评定和选择。
4)根据选定的原动机和执行机构的运动参数拟定机械传动方案,分配传动比,并在图纸上画出传动方案图。
5)对机械传动系统和执行机构进行运动尺寸计算。
6)画出机械运动简图。
7)对执行机构进行运动分析,画出运动线图,进行运动模拟。
8)编写设计计算说明书。
1.4 课程设计目的1)综合运用机械原理课程的理论知识,分析和解决与本课程有关的实际问题,使所学知识进一步巩固和加深。
2)得到初步的机械选型与组合以及确定运动方案、创新机械产品能力的训练。
3)提高绘图、表达、计算机应用和查阅资料的能力。
2. 运动循环图3. 设计方案3.1设计思路因为钉子的原材料是一卷直径与铁钉直径相等的低碳钢丝或钢条,为了使我们设计的机构能够满足产品的设计要求,我们的设计思路是:1)送丝校直:将钢丝传送的同时利用摩擦轮将弯曲的钢丝校直,并且送丝与校直动作要协调,但考虑到为配合接下来的操作过程,不能使钢丝不停的传送,所以要考虑用间歇机构,使送丝有间隙性地传递。
同时附加夹紧机构,能够在送丝时放松,其余操作时间夹紧。
2)冷镦钉帽:我们所看到的钉子都有钉帽,由夹紧机构夹持钢丝时,露出一段钢丝进行冷镦钉帽,可采用移动或者摆动式的冲压机构。
3)冷挤钉尖:通过模具挤压出钉尖形状。
4)剪断钢丝:挤压完成后,剪断机构剪断钢丝,可采用急回运动机构。
5)夹紧机构松开,铁钉落下。
6)送丝机构重新送丝,工序重复,实现自动制钉的目的。
机构相对较多,相互动作也比较复杂,协调就变得尤为重要,所以我们考虑用齿轮及皮带连接各主动件,使其有联动的效果。
3.2 设计方案一机构简图:方案简介:1)在这个方案中,我们采用槽轮机构,产生间歇运动,带动摩擦轮转动传送钢丝。
然后通过夹紧机构夹紧,接着冷挤机构,冷墩机构和切断机构同时协调工作。
2)夹紧机构我们用的是内槽凸轮,这样可以避免用弹簧或依靠重力使推杆回复,而且比较平稳,等加速运动是柔性冲击,冲击相对较小。
3)冷挤机构采用连杆机构4)冷墩机构我们采用有偏心距的曲柄滑块机构,能够产生急回运动特性,从而提高生产效率。
3.3 设计方案二机构简图:方案简介:1)这个方案中我们考虑将冷挤和切断一起作成模具,同时进行工作,结构更加简洁,同时又能避免复杂的协调工作,并且可以提高效率,但是模具比较贵,而且有容易坏,这样并不经济。
2)我们将方案一中的曲柄滑块机构替换为更复杂的增力机构,因为冷墩机构需要很大的墩力,普通的曲柄滑块机构无法产生足够大的力。
3.4 设计方案三机构简图:方案简介:1)在这个方案中,我们仍旧采用槽轮机构作为送丝机构,但增加了齿轮传动,这样就可以通过齿轮成套替换可以实现不同的传动比,从而使摩擦轮的转速可调,使送丝长度变化,从而可以制造不同长度的钉子。
2)冷墩机构用增力机构,因为镦钉帽需要较大的力,采用这个机构能够增大压力角。
3)切断机构采用曲柄滑块机构,能产生急回特性,但和方案一中不同,我们将切断机构放在了垂直平面,虽然这样协调较为复杂,但准确性将大大提高。
4)镦钉尖机构和夹紧机构仍采用内槽凸轮4. 最终方案过对以上三个方案的综合分析我们组最终决定采用第三个方案来作为我们的最终设计方案。
在此方案中,我们将要采用两个凸轮机构、一个曲柄滑块机构、一套齿轮变速机构,以及两个传送带。
送丝校直机构是由糟轮带动滚轮完成间歇送丝运动,夹紧和冷挤都是由凸轮机构完成的,切断有四杆机构构成,冷墩则是由一个较为复杂的多连杆增力机构来实现。
此方案的送丝校直机构采用槽轮机构实现间歇移动,从而实现间歇送丝,过齿轮可以方便的实现制钉的长度变化,其他机构不易实现制钉长度的变化,综观整个机构,机构的结构设计还是较为紧凑合理的,所用到的机构类型也尽量在满足要求的情况下,选择比较简单的机构类型。
真个机构的传动还是比较平稳的,效率上也基本可以满足360枚/min的要求。
◆方案一最为简单紧凑,但镦钉帽的曲柄滑块机构所产生的力不够大,无法完成镦钉帽的功能。
◆方案二中将切断机构分离出来,和镦钉尖不同时完成,这样可以提高切断时的稳定性和准确性。
采用增力机构又能够使方案一中镦力不够的情况得以解决。
但是制钉的长度不易改变。
◆方案三中吸取了前两个方案的优点,同时避免了相应的缺陷。
并且增加的齿轮能够通过调换齿轮,调整传动比,易于调整钉子的长度,能更好的符合设计要求。
◆因此方案三成为我们的最终方案。
5.所选方案的具体设计及分析5.1 机构各部分设计和分析5.1.1送料校直机构设计与分析机构图:将钢丝传送之前利用摩擦轮将弯曲的钢丝校直,由于每传送一个钉子距离要等完成所以步骤之后才能再送料,所以此处采用槽轮机构间歇送料,送丝机构为主动机构,带动校直机构同时协调工作,使送丝校直间隙协调地传递,械效率高,并能平稳地,为防止在送丝中钢丝在两滚轮之间产生相对滑动,我们在滚轮上开了圆槽。
具体参数:摩擦轮半径:35拨盘转速:12πrad/s每个钉子长度:参数计算公式或依据结果槽数z由工作要求确定4圆销数n 1中心距L由安装空间确定52.5回转半径R R=L sinφ=L sin(π/z) 37圆销半径r由受力大小确定r≈R/6 8槽顶半径s s=L cosφ=L cos(π/z) 37槽深h h≥s-(L-R-r) 27拨盘轴径d1d1≤2(L-s) 10槽轮轴径d2d2≤2(L-R-r) 10槽顶侧壁厚b b=3~5 mm 经验确定 3锁止弧半径r0r0=R-r-b305.1.2 夹紧机构设计与分析机构图:此机构主要是和冷墩、冷挤和切断机构协调工作,冷墩、冷挤和切断之前夹紧,冷墩、冷挤和切断都完毕之后松开,钉子由于重力作用自动落入乘钉容器,采用几何封闭凸轮,虽然机构的尺寸设计比较复杂,但是传动平稳性较高。
具体参数:凸轮转速:12πrad/s5.1.3 冷镦机构设计与分析机构图:此机构为增力机构,和四连杆机构相比,可带来最大冷镦力,在常温下墩出钉帽。
所以可用做制钉机的冷墩机构。
平面连杆机构机构简单,虽然传动不太稳定,但效率较高。
具体参数:主动杆转速:12πrad/s5.1.4 冷挤机构设计与分析机构图:此机构通过模具挤压出钉尖形状,通过凸轮实现冷挤钉尖和夹紧、切断机构的协调工作,传动平稳性和机械效率都能满足要求。
具体参数:凸轮转速:12πrad/s5.1.5 切断机构设计与分析机构图:具体参数:连杆转速:12πrad/s5.2 齿轮马达动力原件图6. 课程设计总结通过这次课程设计,我们真是收获颇丰,不仅温习、巩固了课本上学所学知识,而且让我们在实际操作中体会到了多动脑带来的快乐,团体合作的力量以及相互讨论的好处。
这次课程设计使我们对于设计一个机器的流程有了更详尽的了解。
在设计过程中,我们按照课程设计题目的要求,收集了有关自动制钉机的工作原理的资料,然后构思出了自动制钉机加工的基本工作流程,接着把整个工作流程进行划分,对每一个工作阶段进行详细的分析,通过我们学过的各种可行机构来制造零件、组装模拟,从而达到我们的设计目的,最后将各部分进行合理的衔接,这样我们就完成了一个完整自动制钉机方案设计。
在有了设计方案后我们对机构的各个部分进行计算从而得到设计数据和参数。
在这次对自动制钉机的设计中让我们基本了解到设计一个机器的流程,并且当我们投入到设计当中去后,我们学会了怎样通过我们学过的知识去解决我们所遇到的问题。
综合运用机械原理课程的理论知识,分析和解决与本课程有关的实际问题,使所学知识进一步巩固和加深。
7. 参考资料【1】王知行、邓宗全主编,机械原理(第二版),北京:高等教育出版社,2008【2】王淑仁主编,机械原理课程设计,北京:科学出版社,2006【3】孙桓、陈作摸主编,机械原理(第六版),北京:高等教育出版社,2001【4】文庆明主编,轧钢机械,北京:化学工业出版社,2004【5】胡亚民、何怀波、牟小云、温正忠主编,摆动碾压工艺及模具设计,重庆:重庆大学出版社,2001【6】裘建新主编,机械原理课程设计指导书,北京,高等教育出版社,2005【7】王大康,卢颂峰主编,机械设计课程设计,北京,北京工业大学出版社,2000。
