套丝机操作规程
套丝机操作规程
《套丝机操作规程》
一、操作前准备
1. 确保套丝机周围没有障碍物，通风良好。
2. 检查套丝机的电源线和电源开关是否正常，确保电源接地良好。
3. 检查套丝机的压力表和润滑油是否充足，必要时及时添加。
二、操作步骤
1. 打开电源开关，启动套丝机。
2. 调整套丝机的工作速度和压力，根据需要进行调整。
3. 将待加工的材料放入套丝机的夹具中，确保夹紧并且位置正确。
4. 注意观察套丝机的工作状态，确保操作过程中安全。
5. 操作完成后，关闭电源开关，停止套丝机的运转。
三、注意事项
1. 在操作套丝机时，严禁戴手套、长发等杂物，以免被卷入套丝机造成危险。
2. 使用套丝机时，应严格按照规程操作，不得随意更改操作流程。
3. 在操作过程中发现异常情况，应立即停止操作并进行排除故障。
4. 操作套丝机要注意保持机器清洁，定期进行维护保养，并及时更换润滑油。
四、紧急处理
1. 在操作套丝机时，如发生突发情况，应立即切断电源开关，停止机器运转。
2. 紧急情况下，应按照应急预案进行处理，并及时报告相关部门。
以上即为《套丝机操作规程》，希望大家在操作套丝机时能严格遵守规程，确保生产过程安全稳定。
套丝机操作规程
套丝机操作规程套丝机操作规程一、安全注意事项1.在操作前应确保电源接地良好，电器线路无损坏，操作人员应穿好工作服、工作帽及防护眼镜等安全设备。
2.操作时要确保工作区域四周无障碍物，随身携带操作手册并仔细阅读。
3.机器运行时不得穿戴耳机或耳塞，以免造成安全隐患。
4.机器停止工作时要先切断电源，清理工作区域，使用时遵循安全操作规范。
二、设备检查1.检查机器是否坚固，螺丝是否松动或缺失；2.检查电源是否正常，电缆是否损坏；3.检查刀具是否锋利，无毛刺和裂痕；4.检查传动带是否正确，是否紧固有序。
三、操作步骤1.开机前检查必要设备，按下开机启动键；2.调整自润滑系统，注入合适的润滑剂；3.调整工作台高度，选择合适的夹具；4.将准备好的工件置于夹具中；5.将刀具调整到最佳切削角度位置，确认刀具维修情况无异常；6.启动电动工具，调整转速至合适的工作范围；7.开始加工，加工过程中注意观察工件；8.加工结束，关机进行清洁和维护。
四、质量控制1.做好严格的质量控制工作，确保加工质量符合要求；2.及时调整机器工作状态，确保机器的正常运转。
五、维护保养1.清洁型号，并对机器进行充分的清洁；2.检查机器设备是否损坏或失效，或有重要零件需要维护或更换；3.清洗电机、变速器和轴承，涂上适当的润滑剂；4.润滑系统要定期维护，加油或换油，并检查油管是否干燥或有破损；5.仔细检查工具刀刃是否钝化，是否需要更换。
六、设备存储1.设备储存时，要将所有部件放置在干净、整洁的地方；2. 在储存前，应该清理所有部件，包括机身、机头和附件；3. 将设备储存在干燥、没有明显温度变化的地方，避免阳光直接照射。
以上是套丝机的操作规程，准确遵循规程可以保证工作顺畅，加工效果优良。
钢筋套丝机操作规程
钢筋套丝机操作规程一、概述钢筋套丝机是一种用于钢筋连接的专用设备，广泛应用于建筑、桥梁、隧道等工程领域。
为了确保操作的安全性和效率，减少事故的发生，制定本操作规程。
二、操作前的准备1. 了解钢筋套丝机的结构和工作原理，并熟悉使用说明书。
2. 对设备进行检查，确保电源、电线、开关以及各个部件的正常工作状态。
3. 确保工作区域整洁有序，杂物清理干净，防止发生意外。
三、操作过程1. 开机准备a. 将电源插头插入正常接地插座。
b. 打开电源开关，检查设备是否正常运转。
c. 检查钢筋套丝机的刀具和夹具是否完好，如果有磨损或损坏需要及时更换。
d. 根据钢筋直径选择合适的刀具和夹具，并将其安装到设备上。
2. 钢筋套丝操作a. 将要套丝的钢筋放入钢筋套丝机的固定夹具中，并调整好位置。
b. 按下脚踏开关，钢筋套丝机开始工作，在套丝过程中要保持均匀的力度，避免过大或过小的力量。
c. 当钢筋套丝机完成套丝后，松开脚踏开关，将套好丝的钢筋取出。
3. 操作注意事项a. 操作人员要站稳工作位置，不得脚踩在设备上，以免发生事故。
b. 操作时要注意手指和身体的安全，避免接触到旋转的刀具和夹具。
c. 操作人员要时刻保持警惕，注意周围的人和物，避免造成伤害。
d. 定期检查和清理钢筋套丝机，保持设备的良好状态，及时更换损坏的部件。
四、操作结束1. 关闭钢筋套丝机前，先松开脚踏开关，确保设备停止运转。
2. 切断电源，拔出电源插头。
3. 清理工作区域，将设备放置在指定的存放位置。
五、紧急情况处理1. 如果钢筋套丝机出现故障或异常，立即停止使用，并通知维修人员进行检修。
2. 如果发生人身意外伤害，立即停止使用设备，并及时进行急救处理。
六、操作人员的责任1. 操作人员必须经过相关培训，具备相应的操作技能和安全意识。
2. 操作人员要严格按照规程操作，不得擅自更改操作方法。
3. 操作人员要定期检查设备，及时发现和报告问题，并参与设备的维护和保养工作。
电动套丝机使用说明
使 用 说 明 书泰州市盛泰机电工具有限公司泰州市海鼎机电设备厂产品简介Z1/3T-R2型电动套丝机适用于1／2-2英寸的各种水、电、气管道的切断，套丝及内孔倒角。
本机除了具有结构紧凑、造型美观，操作简单，移动方便、工作效率高等特点之外，还有下列独特优点：具有可靠的夹紧装置以及先进的冷却润滑系统。
因此采用本机器能延长板牙寿命，防止管子装夹变形打滑，从而获得高质量的锥管螺纹。
本机广泛应用于设备安装和建筑等行业，是提高工作效率，加快工程进度，保证工程质量及减轻劳动强度的理想设备。
常见故障排除1.板牙头装不上；原因；卡簧位置太偏，挡住板牙头。
解决办法：调正卡簧位置。
2.工作时管子打滑；原因：a、管子没有夹紧。
解决办法：夹紧管子；b、夹座螺杆夹管端磨损。
解决办法：调换螺杆。
C、机器执行退出指令后，夹紧机构自行轻度松开。
解决办法：重新装夹。
3.板牙头不接收管子；原因；a、管子有太大倒角。
解决办法：切掉倒角。
b、板牙磨损过大。
解决办法：换板牙。
套出的螺纹不清；原因；a、板牙损坏。
解决办法：换板牙。
b、铁屑不能及时排出，挤压螺纹。
解决办法；先清理螺纹上的铁屑再退出。
注意事项在套螺纹时，夹座随管子往右运动过程中，严禁夹座与变速箱（铝合金体）相碰撞，以免损坏机器。
一般注意事项1.工作场所必须保持清洁有序，凌乱的工作场所容易导致意外。
2.勿将机器暴露在雨水下，避免在潮湿的环境下使用本机器，勿在易燃液体或瓦斯附近使用。
3.勿让儿童靠近，勿让与作业无关的人接触机器或电线。
4.工具不使用时，必须放置于干燥、干净的地方。
5.禁止对本产品更换或改装。
6.正确使用电缆线。
不可用电缆线来提起机器，不可拉扯电缆线来拔出电源插头，保护电源线，不接触油及锐利边缘，免受破损。
7.细心维护机器。
机器及附件必须保持干净，定期检查电源线及插头。
如有损坏，应立即更换。
8.工作时要集中精神，疲惫状态时勿操作机器。
9.机器的修理一定要找合格的电工来操作。

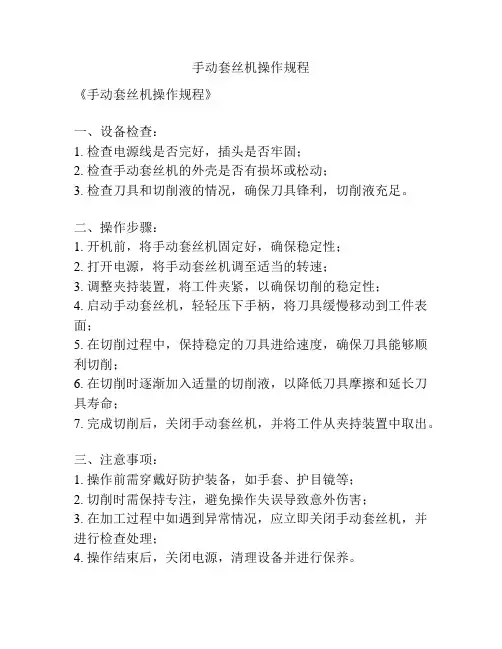

手动套丝机操作规程
手动套丝机操作规程
《手动套丝机操作规程》
一、设备检查：
1. 检查电源线是否完好，插头是否牢固；
2. 检查手动套丝机的外壳是否有损坏或松动；
3. 检查刀具和切削液的情况，确保刀具锋利，切削液充足。
二、操作步骤：
1. 开机前，将手动套丝机固定好，确保稳定性；
2. 打开电源，将手动套丝机调至适当的转速；
3. 调整夹持装置，将工件夹紧，以确保切削的稳定性；
4. 启动手动套丝机，轻轻压下手柄，将刀具缓慢移动到工件表面；
5. 在切削过程中，保持稳定的刀具进给速度，确保刀具能够顺利切削；
6. 在切削时逐渐加入适量的切削液，以降低刀具摩擦和延长刀具寿命；
7. 完成切削后，关闭手动套丝机，并将工件从夹持装置中取出。
三、注意事项：
1. 操作前需穿戴好防护装备，如手套、护目镜等；
2. 切削时需保持专注，避免操作失误导致意外伤害；
3. 在加工过程中如遇到异常情况，应立即关闭手动套丝机，并进行检查处理；
4. 操作结束后，关闭电源，清理设备并进行保养。
四、设备保养：
1. 每天使用后应对手动套丝机进行清洁，清除切屑和切削液，确保设备内部干净；
2. 定期检查刀具的磨损情况，并及时更换新的刀具；
3. 定期检查设备的各个部件，如轴承、传动装置等，确保设备的正常运转。
以上就是手动套丝机操作规程，希望能够帮助您更好地操作和保养手动套丝机，提高工作效率和安全性。
钢筋直螺纹套丝机培训手册
钢筋直螺纹套丝机操作员培训手册北京全豪伟业科技有限公司编制1：安全操作1.1：钢筋套丝机安全操作规程1.1.1：设备必须专人负责，并持证上岗。
1.1.2：要遵循直螺纹套丝机安全操作规程。
1.1.3：必须熟知了解直螺纹套丝机设备的构造、原理及其性能。
1.1.4:作业时精力要集中，严禁嬉笑打闹。
1.1.5：使用套丝机前，要做好设备检查、电器检查工作，发现问题，查找隐患，杜绝不安全因素，防止事故发生。
1.1.6：套丝时必须确保钢筋夹持牢固，防止钢筋伤人。
1.1.7：套丝时做好冷却工作，同时做好安全防护工作，防止铁屑溅出伤人。
1.1.8：机械在运转过程中，严禁清扫刀片上面的积尘、杂污，发现工况不良应立即停机检查、调试或修理。
1.1.9：严禁超过设备性能规定的操作，以防事故发生。
1.1.10：严格执行“十字作业法方针”，确保机械处于良好工况。
1.1.11：严禁在机械运转过程中进行不停机的设备维修保养作业。
1.1.12：工作完毕，要断电并锁好闸箱。
1.2：40型钢筋直螺纹滚丝机使用方法1.2.1：加工前的准备1.2.1.1：按要求接好电源线和接地线，接通电源。
电源为三相380v 50hz 的交流电源，为保证人身安全请使用带漏电保护功能的自动开关。
1.2.1.2：冷却液箱中，加足溶性冷却液(严禁加油性冷却液）。
1.2.2：空车试转1.2.2.1：接通电源。
检查冷却水泵工作是否正常。
1.2.2.2：操作按钮，检查电器控制系统工作是否正常。
1.2.3：操作过程1.2.3.1：接通电源，启动水泵，按下主电机按钮，即可转动进给手柄，向工件方向进给实现切削，当剥肋长度达到要求时，剥肋刀自动涨开，转动手柄继续进给，即可实现滚轧螺纹，当滚丝轮与钢筋接触时稍稍用力，并使主轴旋转一周，轴向进给一个螺距长度，当进给到一定程度后，即可实现自动进给，直到整个滚轧过程完成后自动停车，然后自动反转，即可实现自动退刀。
1.2.3.2：当自动退刀结束后，顺时针转动进给手柄，将滚轧头退回到初始位置，机器自动停止，此时剥肋刀具自动复位，卸下加工完毕的工件即可。
套丝机作业指导书
产品通用文件编号文件版本/次AO 受控状态编制
审核
批准
工序
套丝机
编制日期
2016.5.18
生效日期
2016.5.18
页码
1/2
No
物料名称
No
工装夹具数量No
劳保用品
数量
版本/次变更日期变更内容
1钢条
11防滑防割手套
1双/人222劳保鞋
1双/人
3334
4
4
一、目的
1.为套丝机作业人员提供正确的指导，规范作业行为。
二、适用范围
1.适用于套丝机作业人员。
1.作业前准备
a.佩戴好防滑防割手套；
b.清点工装夹具是否齐全，物料是否备齐；2.作业内容
a.将工件装载夹紧，打开电源开关，按下套丝按钮（图1）。
b.套丝到工艺要求长度时按下退丝按钮（图2）。
C.取出工件。
三、职责
1.机加制造部：按照本文件要求进行作业，并对不符合项进行整改。
2.技术质量部：按照本文件要求对作业进行监督、检查，并对不符合项整改情况进行追踪、确认。
四、作业流程
1
2。
套丝机作业指导书.doc
3.1.1.2按照加工要求选择板牙头、板牙，将板牙头按编号装入板牙头。
3.1.1.3保持工作场地明亮和清洁，地面昏暗或者场地零乱容易引发事故。
3.1.1.4操作人员必须穿戴好与作业内容相适应的工作服等劳动防护用品，严禁带手套。
3.1.1.5检查所使用板牙是否成套且按顺序安装，安装是否紧固，是否适用于所要加工管的管径。
3.1.1.6检查割刀是否锋利或有无损坏。
3.1.1.7检查油箱内是否有足够的切削油。
3.1.1.8不应独自一人操作电动套丝机，应有二三人协调进行送料、控制尺寸进度及取料等，并确定一人统一指挥。
3.1.1.9不要将本机器暴露在雨中或潮湿的环境中操作，以免触电。
3.1.2作业时的要求3. 1.2.1套丝操作3.1.2.1.1在装夹工件调整机器时，必须在停机状态下进行，同时竖起割刀架和倒角器。
3.1.2.1.2顺时针方向转动前后卡盘，松开三爪，将管子从后卡盘装入，穿过前卡盘，伸出长约100 mm03.1.2.1.3用右手抓住管子，先旋紧后卡盘，再旋紧前卡盘，然后将锤击盘按逆时针方向，适当锤紧，管子就夹紧了。
3.1.2.1.4放下板牙头，使其与仿形块接触，用锁销锁紧，当板牙头可靠定位后，再按按钮启动机器，进入套丝。
转动滑架手柄，移动滑架手柄及板牙头，当手感到滑架在向前移动时，手不再用力直至板牙头从斜块上落下，套丝完毕，退出刀子。
3.1.2.2割断管子3.1.2.2.1扳起板牙头不要松开工件。
3. 1. 2. 2. 2放下割刀架，转动割刀手柄，增大刀架开度，使割刀架滚子能跨越于管子上。
3.1.2.2.3转动滑架手柄，使割刀移至需割断的位置。
3.1.2. 2. 4旋转割刀手柄，使割刀与管子靠近。
3.1.2.2.5开动机器然后将割刀切入管子，管子每转动—圈进刀约0. 15 mm - 0. 25 mm ,即主轴每转一圈，割刀手柄进1/10转左右，切割完毕后，将割刀退回，并扳起割刀架复位。
切割时进刀量不能过大，用力不能太猛，否则会使管子变形，割刀损坏。
电动套丝机操作规程
电动套丝机操作规程
一、使用前检查
1． 操作人员必须穿戴好于作业内容相适应的工作服、等劳动防护用品，严禁带手套。
2． 检查电源线路是否完好，有无良好接地。
3． 检查所使用板牙是否成套且按顺序安装，安装是否紧固。
4． 检查割刀是否锋利或有无损坏，并及时更换。
二、操作程序
1． 松开前后卡盘，将钢管从后卡盘传入，调整好中心后，依次旋紧后、前卡盘；如遇装卡短管时，松开前卡盘，调整中心后，旋紧前卡盘。
2． 扳下割刀架，调整割刀架开度，使割刀架滚轮跨于钢管上，转动滑架手轮，使割刀移至须隔断位置，旋转割刀把手，使割刀与钢管夹紧后，启动机器。
缓慢旋转割刀把手，完成切割工作后将割刀架回复至原位。
3． 扳下倒角器，将刀柄锁紧后，启动机器。
转动滑架手轮，将倒角器推向钢管，完成倒角工作后将倒角器回复至原位。
4． 将板牙调至使用规格并锁紧，调整变距装置后，根据钢管长度将手柄置于相应位置。
扳下板牙头，使其与仿形块接触，待板牙头可靠定位后，启动机器。
旋转滑架手轮，使板牙头朝钢管靠近，机器开始自动套丝后，加入适量润滑油，放开滑架手轮。
当板牙头越过仿形块后，板牙自动松开，完成套丝工作后将板牙架回复至原位。
关闭电源，清理现场，离开作业场地。
三、使用时检查和注意事项
1． 螺纹规格调整刻度尺位置已在出厂前标定，禁止私自调节刻度尺。
2． 在板牙与钢管接触时，滑架手轮的旋转力应逐渐增大，直至板牙与钢管咬入3-4牙为止。
3． 定期清洗切屑收集盘，并润滑相应轴及轴承。
电动套丝机使用方法
For personal use only in study and research; not forcommercial useFor personal use only in study and research; not forcommercial use电动套丝机使用方法1、根据管子的管径选择合适的板牙组。
（每组板牙上有两组数字，一组是板牙的规格，每支是一样的如:3/4，另一组是安装的顺序号如：1、2、3、4）。
2、把板牙头从滑架上取下（掀起），松开手柄螺母，转动曲线盘，使曲线盘到刻度最大的位置。
3、将选好的板牙组按对应顺序号逐个装入板牙槽内，其锁紧缺口就会与曲线盘吻合，然后扳动曲线盘，使曲线盘上的刻度指示线与所需加工件的刻度尺对齐，拧紧手柄螺母,该板牙就被正确定位，将板牙头扳起备用。
4、将变距盘旋到所需规格的位置上。
5、顺时针方向转动前后卡盘，松开三爪，将管子从后卡盘装入，穿过前卡盘，伸出长约100毫米。
6、用右手抓住管子，先旋紧后卡盘(扶住即可，一定要观察卡在三爪中心)，再旋紧前卡盘，然后将锤击盘按逆时针方向，适当锤紧，管子就夹紧了。
7、放下割刀架，转动割刀手柄，增大刀架开度，使割刀架滚子能跨越于管子上。
8、转动滑架手柄，使割刀移至割断（记号）位置。
9、旋转割刀手柄，使割刀与管子靠近。
10、摘下手套，戴护目镜按启动按钮。
11、开动设备，然后将割刀切入管子，管子每转一圈进刀约0.15-0.25毫米，即主轴每转一圈割刀手柄进1/10转左右，切割完毕后，向右移动滑架手柄，将割刀退回，并扳起割刀架复位。
（注：切割时进刀量不能过大，用力不能太猛，否则会使管子变形，割刀损坏）。
12、扳起割刀架时放下板牙头，使其与方形块接触，用锁销锁紧，当板牙头可靠定位后，转动滑架手柄，完成套扣。
13、松开扳机，转动滑架手柄，退出板牙头，扳起板牙头，放下倒角架。
14、转动滑架手柄，将倒角器进入管子内进行倒角。
15、转动滑架手柄，退出倒角架，停机。
套丝机设备维护保养手册
套丝机设备维护保养⼿册
套丝机设备维护保养⼿册
编制：
审核：
批准：
发布⽇期：实施⽇期：
1 ⽬的
1.1 为了操作⼈员的⼈⽣安全、设备能够正常运⾏并延长其使⽤寿命⽽制定本作业指导书。
2 适⽤范围
2.1 设备维护、修理⼈员，设备操作⼈员
3 职责
3.1 本职责由设备维护⼈员制定本⽂件，如需要修改，由设备维护⼈员提出本⽂件的修改申请。
3.2 设备维护及使⽤⼈员需掌握设备安全操作规程，严防设备⼈为安全故障。
4 ⼯作内容
4.1 ⽇常保养
4.1.1 对设备卫⽣每天进⾏清扫、清洁，以保证设备表⾯⽆积灰、⽆污垢、⽆油污、⽆积⽔，⽆铁屑。
4.2 ⽉保养
4.2.1 ⽤抹布清洁传动部位上的油污，铁屑。
4.2.2 检查电机是否有异响。
4.3季度保养
4.3.1紧固机台各部件连接螺栓，保证机台的正常运⾏。
4.3.2检查喷淋系统，更换密封。
4.4 设备年度⼤修
4.4.1 紧固电⽓柜内电⽓原件、接线头压线。
4.4.2 检查喷淋系统，乳化液。
修订记录。
电动套丝机使用说明
操作指南A 装夹管子1）松开前后卡盘，从后卡盘一侧将管子穿入。
2）用右手抓住管子，先旋转后卡盘，再旋紧前卡盘将管子夹牢，然后将锤击盘按逆时针方向适当捶紧，管子就加紧了。
3）完成套丝倒角工作后，只要朝相反方向推动捶击盘，就能将管子松开。
4）在装夹短管时够不着后卡盘，只要将前卡盘稍松开，放入短管，并使其与板牙斜口接触，这有助于捶紧前卡盘时保证管子正确中心。
B 套丝准备工作：1）将板牙按编号装入板牙头。
2）松开手柄螺母，使板牙锁紧。
3）将变距盘旋到所需规格位置4）根据管子尺寸，将手柄螺母置于图四位置。
C 套丝1）扳起割刀架和倒角架，让开位置，放下板牙头，使其与仿形块接触，待板牙头可靠定位时，再焮按钮，启动机器。
2）必须使管子逆时针方向旋转，然后旋转滑架手轮，使时板牙头朝管子靠近，在开始套丝前，必须先调节好冷却润滑油量3）在滑架手轮上施力，直到板牙头在管子上套出3-4牙螺纹。
4）此后放开滑架手轮（松手），机器开始自动套切，当板牙头的滚子越过仿形块落下时，板牙会自动张开，套丝结束。
5）停机：退回滑架，直到整个板牙头都从管子端退出，拉出板牙头锁紧倪手，同时扳起板牙头。
D 套丝注意事项：1)在板牙与管子接触时旋紧滑架手轮的力应逐渐增大，直至板牙与管子咬人3-4牙为止。
假如此后你能在滑架手柄上稍用力以保持与板牙同步时，便能获得最佳套丝质量。
2）必须保证滑架处于前导柱红线的右方可进行套丝，若在红线左方开始套丝，就会造成板牙与前卡盘相撞，损坏机器。
E 螺纹规格调整：螺纹规格调整度位置已在出厂前标定，如有必要可按下述方法重标。
1）现套制2-3个实验螺纹，以确定正确的规格。
在此位置扳紧手柄。
2）松开规格刻度尺两端的螺钉，然后移动刻度尺，使得规格刻度线与指示线对准，再重新拧紧螺钉。
F 卸板牙1）松开板牙头手柄螺母，将它移到最远端，再将它稍稍扳紧。
2）朝右方移动仿形块，直至板牙头滚子与底板接触，至此，可将板牙取出。
G 装板牙：向板牙的槽内插入对应的板牙，插入板牙时，须注意：板牙是成套配置的，所以必须成套使用，当一块板牙损坏时，就得同时更换其它三块板牙，以避免影响套丝质量。
钢管套丝使用手册
钢管套丝使用手册一、钢管套丝是指对钢管末端进行外螺纹加工,加工方法有手工套丝和机械套丝两种.二、手工套丝是把加工的管子固定在管台虎钳上,需套丝的一端管段应伸出钳口外15cm 左右.把铰板装置放到底,并把活动盘标盘对准固定标盘与管子相应的刻度上.上紧标盘固定把,随后将后套推人管子至与管牙齐平,关紧后套不要太紧,能使铰板转动为宜.人站在管端前方,一手扶住机身向前推进,另一手顺时针方向转动铰板把手.当板牙进人管子两扣时,在切削端加上机油润滑并冷却板牙,然后人可站在右侧继续用力旋转板把,使板牙徐徐而进.为使螺纹连接紧密,螺纹加工成锥形.螺纹的锥度是利用套丝过程中逐渐松开板牙的松紧螺钉来达到的.当螺纹加工达到规定长度时,一边旋转套丝,一边松开松紧螺钉.DN50mm—DN100mm的管子可由2人—4人操作.为了操作省力及防止板牙过度磨损,不同管径应有不同的套丝次数:DN32mm以下者,最好两次套成；DN32—DN50mm,可分两次到三次套成；DN50mm 以上者必须三次以上套成,严禁一次完成套丝.套丝时,第一次或第二次铰板的活动标盘对准固定标盘刻度时,要略大于相应的刻度.在实际安装中,当支管要求坡度时,遇到管螺纹不端正,则要求有相应的偏扣,俗称“歪牙”.歪牙的最大偏离度不能超过15o.歪牙的操作方法是将铰板套进管子一、二扣后,把后卡爪板根据所需略为松开,使螺纹向一侧倾斜,这样套成的螺纹即成“歪牙”.螺纹加工长度表三、机械套丝是使用套丝机给管子进行套丝.套丝前,应首先进行空负荷试车,确认运行正常可靠后方可进行套丝工作.套丝时,先支上腿或放在工作台上,取下底盘里的铁屑筛的盖子,灌人润滑油;再把电插头插人电源,注意电压必须相符.推上开关,可以看到油在流淌.套管端小螺纹时,先在套丝板上装好板牙,再把套丝架拉开,插进管子,使管子前后抱紧.在管子挑出一头,用台虎钳予以支撑.放下板牙架子,把出油管放下,润滑油就从油管内喷出来,把油管调在适当的位置,合上开关,扳动进给把手,使板牙对准管子头;稍加一点压力,于是套丝操作开始了.板牙对上管子后很快就套出一个标准丝扣.套丝机一般以低速工作,如有变速箱,要根据套出螺纹的质量情况选择一定速度,不得逐级加速,以防“爆牙”或管端变形.套丝时,严禁用锤击的方法旋紧或放松背面挡脚、进刀手把和活动标盘.长管套线时,管后端一定要垫平;螺纹套成后,要将进刀把和管子夹头松开,再将管子缓缓地退出,防止碰伤螺纹.套丝的次数:DN25mm以上要分两次进行,切不可一次套成,以免损坏板牙或关系到“略牙”.在套丝过程中要经常加机油润滑和冷却.。
钢管套丝机操作方法
钢管套丝机操作方法
操作钢管套丝机的方法如下：
1. 安全操作：穿戴必要的个人防护装备，如手套和护目镜，确保操作区域安全无障碍。
2. 准备工作：将钢管放置在套丝机上，并确保其稳定。
检查套丝机是否处于工作状态，以及套丝刀是否适合要套丝的钢管尺寸。
3. 调整机器：根据钢管的尺寸，调整套丝机的套丝刀位置和张紧力，以确保正确的套丝操作。
4. 启动机器：按下启动按钮，使套丝机开始运转。
5. 套丝操作：将钢管的一端放入套丝机中，并沿着旋转的套丝刀逐渐推进钢管，直到套丝刀完全进入钢管内部。
6. 调整速度：根据实际情况，调整套丝机的速度，以确保操作的顺利进行。
7. 完成操作：当套丝刀完全穿过钢管时，停止机器运转，将套丝机从钢管上取下。
8. 清洁维护：在操作完成后，清理套丝机和工作区域，并进行必要的维护保养，以保证机器的正常运行和延长使用寿命。
请注意，以上提供的仅是一般的钢管套丝机操作方法，具体操作步骤可能会根据套丝机的型号和品牌而有所不同。
在操作前，请务必仔细阅读和遵守套丝机的操作手册和安全说明。
无油套丝机 中文操作手册
1210无油套丝机 中文操作手册艾默生管道工具（上海）有限公司重要提示为了 您 自 身 的 安 全，请 在 组 装 和 使 用 此 类 产 品 之前，必 须 首 先 阅 读 完 本 手 册，明 确 此 设 备 的 独 特 操 作、应 用 及 可 能 出 现 的 问 题。
目录机器型号和序列号记录表格 (2)安全须知 (3)工作场所安全注意事项 (3)用电安全 (3)个人安全注意事项 (4)工具的使用与保养 (4)服务 (4)其它安全注意事项套丝机使用安全 (4)产品概述、技术参数与标准配置产品概述 (5)技术参数 (5)标准配置 (6)机器安装安装到120支架上 (6)机器检查 (7)机器和工作区域设置 (7)设定冷却液滴速 (9)套丝操作步骤安装管子 (10)用354割刀切割管子 (10)334铰刀铰孔 (11)动力套丝 (11)检查螺纹 (12)拆下管子 (13)运输机器 (13)安装板牙到快开模头 (13)附件 (14)保养指导卡爪更换 (15)马达电刷更换 (15)机器存放要求 (16)维修与服务 (16)线路图 (27)终身质保条款........................................................................................................................封底1210型无油套丝机1210型无油套丝机在下面空格内记下产品序列号，并妥善保存写有产品序列号的铭牌。
序列号安全须知警告！请仔细阅读所有的安全注意事项和安全指导。
如果不遵从这些安全指导可能会导致电击、火灾或者严重人身伤害。
请妥善保存本安全注意事项和安全指导。
工作场所安全注意事项1. 保持工作场所干净整洁和照明充分。
混乱和昏暗的环境容易引起安全事故的发生。
要防止火灾的发生。
2. 不要在易燃易爆等的危险环境下操作电动工具，例如易燃易爆的液体、气体或粉尘环境下。
套丝机操作作业指导书
套丝机操作作业指导书操作规程：1、圆钢套丝机应安放在稳固并适合作业高度的基础上。
2、作业前应先空载运转，进行检查、调整，确认转向、开关、电机、油泵均运转正常，方可作业。
3、应按加工圆钢直径选用板牙头和板牙，根据加工管子的规格将相应的必须成套使用。
较板安装在大支架对应的孔上，并放在切削位置上。
板牙按对应号码装入较板内。
板牙必须成套使用。
较板安装在大支架对应的孔上，并放在切削位置上。
4、将较板上的锁紧手柄松开，转动曲线盘使刻线对正所要加工的螺纹规格位置上。
刻线位置根据加工情况可作一定调整以得到满意的螺纹。
5、自动较板套丝机应转动靠模上的手轮，使靠模上的刻线对正所要加工的螺纹规格。
也可以根据需要调整靠模位置以得到需要的螺纹长度。
6、转动前后卡盘外壳将前后卡盘张开后装入管子，使被加工端在前卡盘外留出适当长度，然后用手扳紧后卡盘，再用力撞紧前卡盘。
7、上述准备完成后，开动机器，移动大支架，让板牙接触管子表而后稍加用力，入扣后机器自动套丝。
这时较板上的滚轮在靠模的一端落下后，切削完成，较板张开。
转动大手轮，使大支架退回原来的位置。
拔出限位销，把较板置于非工作位置。
然后撞开前卡盘，再松开后卡盘，取出管子。
注意事项：1、保持场地干净整洁和照明充分，防止火灾发生。
2、定期检查工具，看是否存在运动部件的位置不正确、零件有损坏等其它影响工具正常使用的损坏状况。
3、手远离运动部件，禁止手套佩戴。
4、开机前把管子夹牢，位于正中心位置。
手远离运动部件。
5、作业时确保冷却液或冷却油充足流畅，严禁无冷却液作业，铁屑应采用刷子清除，不得敲打震落。
6、作业后应切断电源，清理干净铁屑，锁好电闸箱，并做好日常保养工作。
设备保养：1、每天清洗油盘，如果油色发黑或脏污，应清洗油箱，换上新油。
2、清洗板牙和板牙头，检查板牙有无崩齿，清除齿间切屑，如果发现损坏应及时更换，更换板牙时不能只更换一个，应更换一副, 即四个板牙。
3、为保证前后轴承的润滑，在使用时应向主轴机壳上而的两只油杯加油，每天不得少于两次。
套丝机操作规程
套丝机操作规程1. 引言本文档旨在指导使用套丝机的操作人员规范操作流程，确保操作的安全性和高效性。
请操作人员在操作套丝机之前务必仔细阅读本操作规程。
2. 操作准备在使用套丝机之前，请确保以下操作准备工作已完成：•检查套丝机的外观，确保机器没有明显损坏或松动的部件。
•接通电源，并确认电压与设备要求相匹配。
•根据套丝规格，更换合适的套丝螺纹规格。
•准备好适当的套丝材料，确保材料质量符合要求。
•确保操作区域整洁，并清除任何可能影响操作安全的障碍物。
3. 操作步骤步骤 1：安全操作1.戴上适当的个人防护设备，包括护目镜、工作手套和耳塞。
2.仔细阅读并遵守套丝机的操作手册和安全提示。
步骤 2：机器启动1.按下启动按钮，启动套丝机。
2.等待机器预热完毕，确保机器运行状态正常。
步骤 3：设置套丝参数1.根据套丝材料的规格和要求，设置套丝深度和套丝速度。
2.调整套丝刀具的位置和角度，确保刀具与套丝材料的贴合度。
步骤 4：加载套丝材料1.将合适规格的套丝材料放入套丝机的供料装置。
2.调整供料装置的压力和位置，确保套丝材料能够顺利供给至套丝刀具。
步骤 5：开始套丝1.将套丝材料对准需要套丝的工件。
2.按下开始按钮，开始套丝操作。
3.在套丝过程中，保持套丝材料和工件的相对位置稳定，避免材料的偏移或倾斜。
步骤 6：监控套丝过程1.在套丝过程中，操作人员应保持警觉，随时注意套丝机的运行状态和套丝质量。
2.如发现异常情况，例如套丝材料断裂或工件变形等，应立即停止套丝操作，并联系维修人员。
步骤 7：结束操作1.套丝完成后，按下停止按钮，关闭套丝机。
2.清理套丝残渣和废料，保持操作区域的整洁。
3.关闭电源，并将套丝机归还到指定的存放位置。
4. 安全注意事项•严禁在套丝机运行时触摸套丝刀具。
•避免与套丝刀具接触的飞溅物进入眼睛或皮肤。
•不要将手指放入套丝机运动部位，避免发生夹伤事故。
•在更换套丝规格或维修套丝机时，必须先切断电源，以确保操作人员的安全。
水管套丝机操作指引
套丝机安全操作规程
1、在工作前应检查电动机的绝缘和接地情况是否良好；在露天的机械，电动机应设防雨罩。
2、工作开始时应先空转时车，检查机械个部件有无异常情况，发现问题及时修理，机械不得“带病”使用。
3、操作机械的倒顺开关应安在操作最方便的位置，应经常检查转扭有无漏电情况。
4、套丝是应停车带扣（植入螺丝板），避免发生工伤事故。
在套丝时，螺丝板与压力板的最小控制距离不得小于10毫米。
5、套螺栓时必须随时加滑油，操作人员不得戴手套。
6、完活后应拉闸断电并将铁清理干净，去掉机械上的油污以保持机械的整洁。
电焊机安全操作规程
一、电焊机和电源要符合用电安全负荷用电，禁止使用铜、铁丝代替保险丝。
二、电焊机要有良好的接地，露天使用时要采取防雨措施。
三、焊把线要安装牢固，安装时不要把正负极装错。
四、下列场所或设备容器等禁止焊接操作：
①生产使用、储存化学危险品的场所或其他严禁烟火的场所。
②焊接场所的可燃物未经清除或未经采取安全措施。
③盛装过可燃气体和易燃液体的设备容器未经彻底洗涤处理。
④建筑工地未清理现场或无人监视，未准备灭火器材。
五、电焊完毕后，要切断电源。
并进行安全检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、 不要让电动机械遭雨淋和置放于潮湿的 地方，电动机械浸水会增加遭电击的风 险。
4、 请勿不当使的用电源线。不要使用电线 来运载工具或用电线来将插销从插座中 拔出。电源线应跨离高温、油脂、尖锐 物品以及移动中的器件。立即更换损坏 的电源线。损坏的电源线回增加遭电击 的风险。
注意：插座的电压必须与机器铭牌上表明的电 压相符。
5. 将开关推到 FOR 位置。
装置管材 1. 测量和标好需要加工管子的长度。 2. 如果管子长度可以使其伸入后卡盘，管子
从机器前端或后端插入都行。如果管子很 短，请从前端插入机器。
警告：加工长管时，管子末端应该用 RIDGID 管子托架支持。
3. 确保管子在后卡盘中对正并将入后卡盘旋 紧。
handhold
手柄
chip tray
切屑盘
cutter
切管器
quick opening die head 快开式板牙头
front hand hold
前置手柄
用 360 切管器切割管子
1. 将切管器和板牙头置于提起的位置，将绞 刀器转到操作位置。
2. 将控制开关扳到 FOR 的位置，将滑架手轮 推向管子。
4. 向逆时针方向重复快速转动手轮来旋紧卡 盘钳头锁紧管子。向顺时针方向旋转可以 松开钳头。
RIDGID 300 精致套丝机
rear centering device
后卡盘
For/off/Rev switch 正/关/反向开关
Motor cover
马达罩
Chuck jaw handwheel
锤击卡盘
机壳上端。请使用 20 号无清洁剂润滑 油。 5. 插接电源时，要注意插座提供的电压与马 达所需的相符（核对铭牌）。机器带有十 五英尺抗油电源线。直径小的延长线会引 起电压下降及减低操作功效。请使用符合 标准的三相延长线。 6. 110 和 120 伏的马达要求 20 安培的断路 器或者保险丝。如果使用 15 安培的电 路，一英寸半至两英寸的管子必须使用低 速套丝。220 和 240 伏的马达要求 10 安 培的断路或保险丝。
注意：819 号短夹具是用来为短工件套 丝的。
D. 加工镀膜ห้องสมุดไป่ตู้用的卡爪
机器操作说明
美国 RIDGID300 精致小型套丝机很容易 安装和使用。请按照下列要点操作会使机 器发挥最佳性能。 1. 始终使用锋利的板牙。迟钝的刀具消
耗马达能力，套丝的质量也欠佳。 2. 坚持使用 RIDGID 牌套丝冷却油。此产
起火花并引燃易燃易爆物质。 3、 无关人员、儿童、参观者应远离电动机
械现场。注意力不集中可以导致 操作人员失去控制。
4、 请勿让来访者触摸机器和电线。此类预 防措施可以减少危险和伤害。
电气安全 1、 带地线的工具必须使用按照规格要求及
规定安装好的电源插座。绝不要去掉插 头的地线腿或对插头作任何改，不要使 用多功能接头。如果怀疑插座是否妥善 接地，请询问专业电工。假如机器因电 力原因而出现运转失常或停机，接地提 供了一条低电阻线路来把电导离操作 者。
具体安全说明
操作人员手册包含有具体的安全说明和指 示以保护您不会受到严重伤害。其中包括 如下说明： A. 因衣服或手套卷进机器运转部分而失去
手指、手、胳膊或身体及其他部分； B. 因与电线，马达，或其他电动步件接触
而遭到电击或灼伤。 C. 撞伤。例如：机器翻倒或工作物件坠落
可能会导致骨折。 D. 眼睛被工作或金属屑伤害甚至失明。
RIDGID 300 精致套丝机
一般安全说明
警告！请阅读并了解所有安全操作规程，违 反下列安全规程可能回引起触电、火灾以及 人身伤害。
切记安全操作规程
工作场地的安全
1、 工作场地要干净及良好的照明。杂乱堆 放的物体和光线不足是产生事故 的温床。
2、 不要在易燃易爆空气中操作电动机械。 在存放有易燃液体、汽油柴油或 是化学粉剂的地区，电动机械可以引
2. 小心地将机器放在工作台上。 3. 通过工作台腿将四个 1/4 英寸螺栓插入基
座并旋紧。 警告：操作者应完全了解上述安全的事项和规 则方可尝试操作机器。
检查冷却油系统（图 5） 1. 将机器放在工作台上。 2. 将切屑盘从底座中抽出。 3. 向底座中的储油池加大约一夸脱 RIDGID
套丝机油。 4. 将电源线插入插座。
7、 经常检查机器以及时发现机器没有调 查、运转部位卡住、零件断裂以及其他 影响机器运转的情况。如果机器有损 坏，在使用之前要经过维修。许多事故 的发生都是因为机器保养维修不当而引 起的。
8、 请使用制造厂商为您的型号而推荐的附 件。适用于一个型号机器的附件用在另 一个型号的机器会有危险。
9、 请定期检查机器和电源延长线，如有损 坏，请立即更换。损坏的延长线会增加 电击的危险。
RIDGID 300 精致套丝机
3. 放置好机器前板，使其塞眼与排油管道 对正。定位杆应该插入工作支架内侧腿 上隆起的锁定空中。用十毫米六角螺栓 将前板拧紧固定。
4. 要升高或降低 250 型和 300 型套丝机， 请站立于机头一端，将定为杆向一起挤 压使其从锁定孔中推出。向上提起支架 平行杆来升高机器，向下压平行杆来降 低机器。
规格 套丝能力 1/8 英寸至 2 英寸管子
1/4 英寸至 2 英寸螺栓 切割能力 1/8 英寸至 2 英寸管子
1/4 英寸至 2 英寸螺栓
RIDGID 300 精致套丝机
马达
卡盘
后螺盘 油泵 轴转速 重量
通用型、1/2 马力、230 伏 单项交流电、25-60 赫兹 手动、快速夹口卡盘、带有 可换的卡爪 螺旋轴带动，随卡盘转动 哥罗特型（Gerotor-type）
5、 当在户外使用电动工具时，请使用标有 WA 或 W 字样的户外延长线。此类延长
线是专供户外使用的仅能够减少遭电击的 风险。 6、 机器使用的 AC 电源应符合机器铭牌所标明 的规格。电压不符可能导致 电击或灼伤。 7、 请使用带有三脚接地插头和三孔插座的三 电源延长线。使用其他类型的电源线不能 使机器接地并可能增加电击的危险。 8、 请使用合适的电源延长线。直径不够的导 体会导致电压下降、失去动力以及电线过 热。
品可延长板牙的寿命并提高套丝质量。 3. 在为长管子套丝时请使用 RIDGID 的管
子支架。 4. 每六个月给主轴承注油一次（使用频繁
的机器应增加注油次数）。注油孔处于
1. 将支架立起，把机器置于支架上，机头要 朝向有气压活塞的指甲端。
2. 将 J 形钢勾固定于机器后部，以便使钢勾 朝向气压活塞并稳固地环绕在横梁上。用 十毫米六角螺栓旋紧固定。
铭牌安培
0-6 6-10 10-12 12-16
延长线最低标准规格
延长线总长度
0-25 26-50
51-100
18AWG 18AWG 16AWG 14AWG
16AWG 16AWG 16AWG 12AWG
16AWG 14AWG 14AWG 没有推荐
9、 使所有电线连接处保持干燥并离地。不要 用湿手触摸插头。这样会减少遭电击的风 险。
请阅读和遵守机器上的安全说明
套丝机安全使用
1、 此机器是给管子和螺栓套丝或切割削用 的。请遵守操作人员手册上的使用说明。 移作他用会增加受伤的危险。
2、 请将机器固定在底座或工作台上。这样可 以防止机器翻倒。
3、 请不要卸掉各种防护罩。操作没有保护罩 的机器使操作者暴露于转动中的部件，会 导致缠绕和受伤。
3、 不要使用开关失灵的机器。无法用开关 控制的机器是危险的并一定要及时修 理。
4、 在任何调整、更换附件、以及存放机器 以前，一定要拔下电源插头。此类预防 措施可以减少以外启动机械的危险。
5、 请将不在使用的机器存放在远离儿童和 没受过训练的人员的地方。机器在没受 过训练的人员手中是危险的。
6、 应细心保养电动工具。保持切割工具的 锋利和干净。刀锋锐利、保养良好的机 器可以更多地避免停转而且也更容易控 制。
人身安全
1、 保持警觉。操作电动机械时，要注意观 察，及运用常识处理问题。在疲劳或处于 毒品、酒精及药品作用下不要操作机器。
2、 在操作电力机械时，瞬间的疏忽就可能导 致严重的人身伤害。不要穿宽松的衣服或 佩带首饰。请将长发包起来。不要使头 发、衣服和手套靠近机器运转部分。宽松 的衣服，首饰或长发可能会被卷入机器部 分。
组装和放置 200A 轮式工作台
1. 将工具箱放置于工作台腿和受柄之间， 旋紧工具箱固定螺栓。
2. 用垫圈和铆钉将中轴和轮子安装好。 3. 小心地将机器放置于工作台上，机头
朝向工作台二扶手。 4. 通过工作台推向底座插入 1/4 英寸螺栓
并固紧。 组装和放置 100A 工作台
1. 将托盘放在工作台腿和扶手之间，旋紧托 盘螺栓。
6、 请使用安全设备。始终佩带护目镜。在相 应的情况下必须使用防尘面具，防滑安全 鞋、硬壳安全帽及听力保护装置。
工具的使用和维护
RIDGID 300 精致套丝机
1、 使夹钳和其他实用方法来支撑和固定机 器于稳定的平面。将机器提在手中或是 靠在身体上无法保持身体稳定并会导致 失去控制。
2、 不要是机器超负载。根据工作情况选择 合适的机器。合适的机器能够在 设计的速率范围内更有效和安全地完成 工作。
10、 保持收兵的干燥和干净，避免染上油 脂。这样会使机械工具的的控制更有 效。
11、 机械工具保存于干燥的地方。此类措施 会减少电击的风险。
维修服务
1、 机械工具必须由合格的维修人员修 理保养。由不合格的维修人员修理 保养会导致人身伤亡。
2、 修理机械工具时，要使用相同的零 件，并严格遵守本手册有关维修的说 明。使用未经许可的零件或不遵守本手 册的说明，会产生电击或受伤的危险。 3、 请遵守有关润滑机器和更换附件的 说明。事故的发生都是因为机器保养维 修不当而引起。
