案例二：IPRAN设备的配置与调试
总结词
IPRAN设备配置与调试的 要点
详细描述
介绍IPRAN设备的配置与 调试的基本要点，包括接 口配置、IP地址配置、路 由协议配置、MPLS配置 等关键配置项。
总结词
IPRAN设备配置与调试的 实践操作
详细描述
通过实际案例，演示如何 进行IPRAN设备的配置与 调试，包括设备连接、接 口配置、路由协议验证等 实际操作步骤。
IPRAN支持多种传输速率和接口类型，可根据实际需求选择 合适的传输技术。
03
CATALOGUE
IPRAN设备的安装与配置
IPRAN设备的选择与部署
01
02
03
设备选择
根据网络规模、业务需求 和预算等因素，选择适合 的IPRAN设备类型和型号 。
设备部署
规划设备布局，确定设备 安装位置，确保设备安全 、稳定运行。
IPRAN的通信协议具有高可靠性、低 延迟等特点，可满足不同业务的需求 。
IPRAN的路由协议
IPRAN采用动态路由协议，可根据网络状况实时调整路由路径，确保数据传输的 可靠性和稳定性。
IPRAN支持多种路由协议，如OSPF、BGP等，可根据实际需求选择合适的路由 协议。
IPRAN的传输技术
IPRAN采用光传送网（OTN）技术，可实现高速、大容量的 数据传输。
详细描述
IPRAN技术采用了IP/MPLS的快速收敛和故障恢复机制，能够提供高可靠性和低 时延的网络服务。同时，由于其基于IP/MPLS的传输技术，IPRAN可以提供高带 宽和灵活的扩展性，满足未来移动通信网络不断增长的需求。
IPRAN技术的应用场景
要点一
总结词
IPRAN技术适用于大型城市的地铁、高铁、高速公路等场 景，以及大型企业、园区和高校等室内场景。
IPRAN网络解决方案介绍
SDH 硬管道
VC1
SDH
VC2
VC
VC3
分组弹性管道
Flexible Tunnel
Tun1 Tun2 Tun3
Free Bandwidth
MSTP
二层 静态 点到点连接 通道交换 无复用
PTN
二层 静态 点到点连接 包交换 统计复用
IP
三层 动静态 多点连接 二层 动静态 多点连接
包交换 统计复用
业务承载方式一览
业务核心控
制层
BSC
RAN CE NE40E-X16
cSTM-1/n*E1
RNC
cSTM-1 GE
MME
政企专线
因特网
BRAS
TG
10GE
E1/FE
FE
GE
L3VPN
L2VPN
L2VPN
L3VPN
L3VPN TDM PWE3
TDM PWE3
NE40E-X16 CX600-X8
分 层
业务层
VRRP
RAN CE
GE
BSC/RNC/aGW
ATN
L2VE ( 绑定Vll)
L2VE ( 绑定Vll)
L3VE (绑定L3VPN)
CX
PW
CX
L3VE (绑定L3VPN)
目录
1. IPRAN组网方案介绍 2. IPRAN和SDH的比较 3. IPRAN承载网建设方案建议
Page 13
3G
Micro Pico
Micro Pico Macro
LTE 3G CoMP
X2 Traffic
Macro
LTE CoMP
X2 Traffic
《IPRAN PTN技术及应用》课件第7章 IPRAN PTN设备
7.1.1 ZXCTN 6100设备
4. 保护能力 保护倒换拖延时延和等待恢复时间见下。
类别 保护拖延（Hold-off）时间
等待恢复（WTR）时间
时间范围 0-10 s 12.min
步长 100 ms 1 min
西安电子科技大学
ZXCTN 6000系列设备
7.1.1 ZXCTN 6100设备
5.时钟同步能力 ZXCTN 6100系统最大提供10 路同步时钟源设置： 其时钟单板SMB可以提供：1路GPS接口同步时钟源，1路BITS接口同步时钟源， 2路FE端口同步时钟源（前两路），2路GE端口同步时钟源。 线卡槽位可以提供：每槽位提供2路同步时钟源（前两路），ZXCTN 6100 子架 提供1 个SMB板槽位和2 个业务板槽位。
7.1.1 ZXCTN 6100设备
ZXCTN 6100紧凑型融合的IP传送平台，为1U高的盒式设备，主要定位于网 络接入层，可用作多业务接入设备和边缘网关设备。6100是中兴公司推出 的面向分组传送的电信级多业务承载产品，专注于移动Backhual和多业务 网络融合的承载和传送，可有效满足各种接入层业务的传送要求。
30/us 30/us 30/us
1pps 单节点时间传递
经过边界时钟背靠背的相位精度 10GE：24 ns、GE：24 ns、FE： 50 ns
1pps 端到端时间传递指标（经过不 少于30个边界时钟单节点）
经过边界时钟单节点输出频率精度 输出相位精度 输出频率精度 输出抖动
<4.6 ppm 1 us
西安电子科技大学
ZXCTN 6000系列设备
7.1.1 ZXCTN 6100设备
1. ZXCTN 6100产品特点及应用场景 ZXCTN 6100作为接入层设备，适用于多种解决方案： 移动基站Backhaul业务的接入和传送 大客户专线业务的接入和传送 NGN业务的接入和传送 IPTV业务的接入和传送 VOD（Video On Demand）/ VoIP（Voice over IP）业务的接入和传送 公众客户Internet业务的接入和传送。
4. 保护能力 保护倒换拖延时延和等待恢复时间见下。
类别 保护拖延（Hold-off）时间
等待恢复（WTR）时间
时间范围 0-10 s 12.min
步长 100 ms 1 min
西安电子科技大学
ZXCTN 6000系列设备
7.1.1 ZXCTN 6100设备
5.时钟同步能力 ZXCTN 6100系统最大提供10 路同步时钟源设置： 其时钟单板SMB可以提供：1路GPS接口同步时钟源，1路BITS接口同步时钟源， 2路FE端口同步时钟源（前两路），2路GE端口同步时钟源。 线卡槽位可以提供：每槽位提供2路同步时钟源（前两路），ZXCTN 6100 子架 提供1 个SMB板槽位和2 个业务板槽位。
7.1.1 ZXCTN 6100设备
ZXCTN 6100紧凑型融合的IP传送平台，为1U高的盒式设备，主要定位于网 络接入层，可用作多业务接入设备和边缘网关设备。6100是中兴公司推出 的面向分组传送的电信级多业务承载产品，专注于移动Backhual和多业务 网络融合的承载和传送，可有效满足各种接入层业务的传送要求。
30/us 30/us 30/us
1pps 单节点时间传递
经过边界时钟背靠背的相位精度 10GE：24 ns、GE：24 ns、FE： 50 ns
1pps 端到端时间传递指标（经过不 少于30个边界时钟单节点）
经过边界时钟单节点输出频率精度 输出相位精度 输出频率精度 输出抖动
<4.6 ppm 1 us
西安电子科技大学
ZXCTN 6000系列设备
7.1.1 ZXCTN 6100设备
1. ZXCTN 6100产品特点及应用场景 ZXCTN 6100作为接入层设备，适用于多种解决方案： 移动基站Backhaul业务的接入和传送 大客户专线业务的接入和传送 NGN业务的接入和传送 IPTV业务的接入和传送 VOD（Video On Demand）/ VoIP（Voice over IP）业务的接入和传送 公众客户Internet业务的接入和传送。

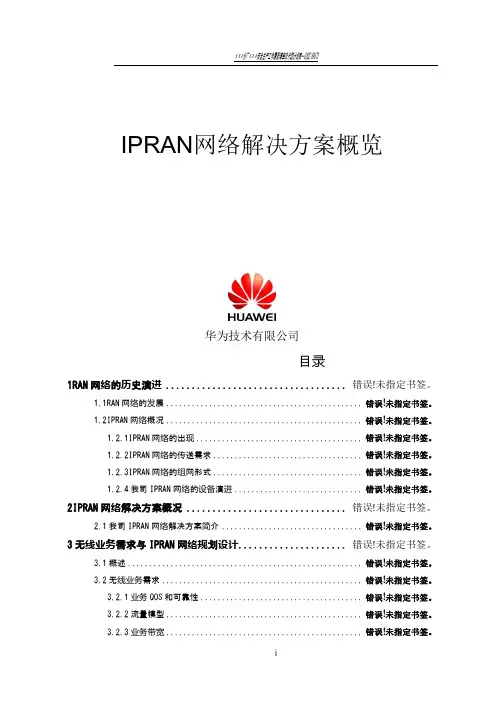

IP_RAN网络解决方案概览
IPRAN网络解决方案概览华为技术有限公司目录1RAN网络的历史演进 ................................... 错误!未指定书签。
1.1RAN网络的发展.............................................. 错误!未指定书签。
1.2IPRAN网络概况.............................................. 错误!未指定书签。
1.2.1IPRAN网络的出现....................................... 错误!未指定书签。
1.2.2IPRAN网络的传送需求................................... 错误!未指定书签。
1.2.3IPRAN网络的组网形式................................... 错误!未指定书签。
1.2.4我司IPRAN网络的设备演进.............................. 错误!未指定书签。
2IPRAN网络解决方案概况 ............................... 错误!未指定书签。
2.1我司IPRAN网络解决方案简介................................. 错误!未指定书签。
3无线业务需求与IPRAN网络规划设计..................... 错误!未指定书签。
3.1概述....................................................... 错误!未指定书签。
3.2无线业务需求............................................... 错误!未指定书签。
3.2.1业务QOS和可靠性...................................... 错误!未指定书签。

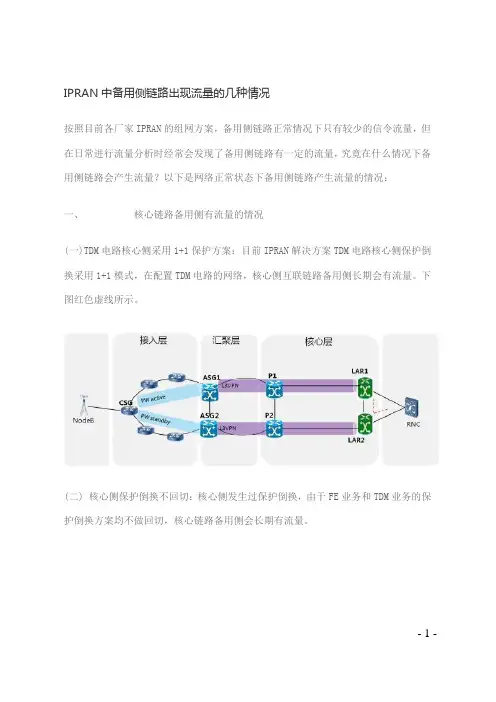

IP RAN
IPRAN中备用侧链路出现流量的几种情况按照目前各厂家IPRAN的组网方案，备用侧链路正常情况下只有较少的信令流量，但在日常进行流量分析时经常会发现了备用侧链路有一定的流量，究竟在什么情况下备用侧链路会产生流量？以下是网络正常状态下备用侧链路产生流量的情况：一、核心链路备用侧有流量的情况(一)TDM电路核心侧采用1+1保护方案：目前IPRAN解决方案TDM电路核心侧保护倒换采用1+1模式，在配置TDM电路的网络，核心侧互联链路备用侧长期会有流量。
下图红色虚线所示。
(二) 核心侧保护倒换不回切：核心侧发生过保护倒换，由于FE业务和TDM业务的保护倒换方案均不做回切，核心链路备用侧会长期有流量。
- 1 -二、汇聚层、接入层链路备用侧有流量的情况(一)TDM电路核心侧保护倒换联动方案：由于TDM核心侧保护倒换联动PW倒换到备用侧，且华为组网方案保护倒换不回切，因此承载TDM电路的网络，核心侧发生过TDM电路的保护倒换后，汇聚层、接入层链路备用侧将长期有流量。
中兴目前组网方案暂无此问题。
(二)备用ASG单挂环：由于线路资源的限制，实际组网时可能出现备用ASG单挂接入环的情况，这种情况下该接入环的流量走备用侧链路到主用RSG。
如下图所示：- 2 -除以上情况外，一旦备用侧出现较大的业务流量，就应该及时进行分析，查看是否存在发生保护倒换，或者是网络配置数据不正确的情况，譬如很多分公司在建设初期未成环或开站时按单链配置，成环后未对相应配置数据进行更改。
对于备用侧的信令链路流量，日常情况下应该是多少比较正常呢？目前备用侧信令链路流量主要是BFD流量，可以根据BFD报文长度和发送周期估算流量，根据华为给出的数据，BFD FOR LSP和BFD FOR TE的报文长度为74字节，BFD FOR PW的报文长度为82字节，按照各类BFD的周期可以估算出：1、BFD FOR LSP（发送周期10ms）流量为74×8×100=57.8125Kb/s2、BFD FOR TE（发送周期50ms）流量为74×8×20=11.5625Kb/s3、BFD FOR PW（发送周期50ms）流量为82×8×20=12.8125Kb/s- 3 -需要注意的是，BFD FOR PW是每E1配置的，因此承载TDM电路较多的IPRAN，备用侧链路信令流量就越大。
华为IPRAN网络设计部署培训胶片PPT课件
Huawei proprietary. No spread without permission. Page 13
新建场景网设部署操作流程及人员分工
HUAWEI TECHNOLOGIES CO., LTD.
Huawei proprietary. No spread without permission. Page 14来自网设部署方案比较（新增）
方案
使用场景 部署步骤
优势 缺点 支持上线协议
Unistar+U2000方案
U2000方案
主要应用于网络拓扑规划规范，且 后期部署规划变更较少的场景
1、通过Unistar做网络规划 2、通过U2000即插即用设置配置模 板 3、通过U2000即插即用上线新设备 并下发网络部署配置 4、通过U2000业务部署（Tunnel及 业务）
质量要求 商用 商用 商用 商用 商用 商用 商用 商用 商用 商用
策略 主推 主推 项目驱动 项目驱动 项目驱动
Hierarchy VPN
方案说明
以太业务采用Hierarchy VPN来承载，TDM、ATM业务采用MS-PW承载
方案特点
完全隔离接入环和汇聚环协议层，环内链路或节点故障仅在区域内同步并 收敛
UniSTAR里配置： 拓扑、面板、端口连接、IP地址（物理端口、逻辑接口），IGP ID，area/level，IGP Cost，设备的网络角色， 链路VLAN，LSR ID， 主备ASG
U2000 即插即用里配置： 系统基础配置（包括系统名称、时区、LLDP使能等）、 SNMP、ACL、NTP、 IGP、BGP全局配置MPLS 全局配置 以及tunnel policy，网络侧QoS
MBB IPRAN方案简介
