手摇式摇表使用方法
ZCB型接地电阻测试仪(手摇式)说明书
五、接地电阻测量（ZC29B-2型)
2.接线一测量
1.将仪表水平放置检查检 流计是否指在零位上，否 则将指针调到零位上。 2.将倍率开关置于最大倍 率慢慢转动发电机的摇柄， 同时旋动电位器刻度盘。 使检流计指针指在“0”位 上。 3.当检流计的指针接近平 稳时，加快发电机摇柄转 速，使其达到每分钟120转， 继续转动电位器刻度盘， 使检流计平衡，此时刻度 盘的读数乘以倍率即为被 测接地电阻值。若使用“E’ 5m P’ 10m C’ 20m” 导线，测量结果乘以2倍则 是被测接地电阻值。
二、水运与航空
1．水运 (1)1872年,
轮船正招式成商立局，标志着中国新式航运业的诞生。
(2)1900年前后，民间兴办的各种轮船航运公司近百家，几乎都是
在列强排挤中艰难求生。
2．航空
(1)起步：1918年，附设在福建马尾造船厂的海军飞机工程处开始
研制 。
(2)发展水：上1飞918机年，北洋政府在交通部下设“
接地电阻测试仪的使用方法
二、接地电阻测试仪结构（ZC29B-2型) 1.接线端子 2.电位器刻度盘 3.倍率开关 4.检流计 5.摇表手柄
接地电阻测试仪的使用方法
三、接地电阻测试仪接点端子（ZC29B-2型) 1.测量接地体电阻1Ω或大于1Ω 时，E-E端子用连片短接
1.测量接地体电阻小于1Ω时， E-E端子用连片打开
3.对待测接地体进行除锈处理， 以保证电气连接可靠。
20米导线
接地电阻测试仪的使用方法
五、接地电阻测量（ZC29B-2型)
1.接线
(1)在E－E两个接线柱测量接地电 阻时，用镀铬铜板短接，并接在随 仪表配来的5m长纯铜导线上，导线 的另一端接在待测的接地体测试点 上。测量屏蔽体电阻时，应松开镀 铬铜板，一个E接线柱接接地体， 另一个E接线柱接屏蔽。 (2)P柱接随仪表配来的20m纯铜导 线，导线另一端接插针。 (3)C柱接随仪表配来的40m纯铜导 线，导线的另一端接插针2。 。
摇表使用方法教学
摇表使用方法教学
摇表使用方法教学如下：
1、测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障；
2、测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。
；
3、测量时必须正确接线。
兆欧表共有3个接线端（L、E、G）。
测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端；
4、兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度；
5、摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电；
6、摇动兆欧表后，各接线柱之间不能短接，以免损坏
兆欧表又称摇表，是一种不带电测量电器设备及线路绝缘电阻的便携式的电工仪表。
兆欧摇表与万用表不同，兆欧表内电源采用能产生数百伏到数千伏电压的手摇发电机，表的电压等级有：500、1000、2500、5000V。
摇表(手摇兆欧表)的使用方法
成品电缆，每芯绝缘电阻值应大于10MΩ
测试使用步骤 （1）试验前先检查安全措施，被试品电源及一切对外连接应拆除。被试品接地放电，大容量设备至少放电5min。勿用手直接接触放电导线。 （2）根据表面脏污及潮湿情况决定是否采取表面屏蔽或需要烘干及清擦干净表面脏污，以消除表面脏污对绝缘电阻的影响。 （3）放稳绝缘电阻表，检验绝缘电阻表是否指“0”或“∞”。将兆欧表放置平稳，驱动兆欧表达额定转速（一般120转/min），此时兆欧表的 指针应指向“∞”；再用导线短接兆欧表的 “L”端与 “E”端，瞬间低速旋转，其指针应指“0”（注意：瞬间低速旋转以免损坏兆欧表）。 （4）将被试品的接地端接于兆欧表的地端“E”上，驱动兆欧表至额定转速，待指针指向“∞” ，采用绝缘工具将兆欧表火线端“L”接至被试 品高压端，待指针稳定后，读取绝缘电阻的数值，先断开接至被试品的火线“L”，然后再将兆欧表停止运转，以免被试品所充电荷经兆欧表放电 而损坏兆欧表，这点在测试大容量设备时更应引起注意。 （5）试验完毕或重复试验时，必须将被试品对地或两极间充分放电，以保证人身、仪器安全和提高测量准确度。 （6）记录被试品设备铭牌、运行编号、本体温度、环境温度及使用的绝缘电阻表型号、编号。
不能进行温度换算的，也要与同期试验的同类设备横向比较。发现异常应及时查明原因或辅之以其他测试手段综合判断。 （5）注意感应电压的影响

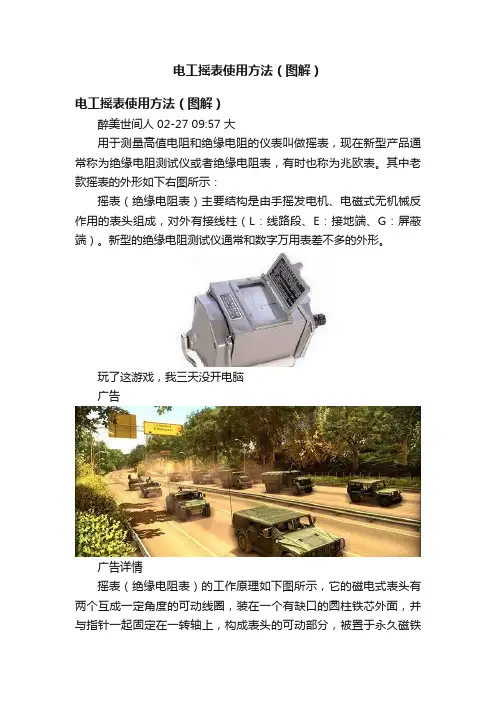

电工摇表使用方法（图解）
电工摇表使用方法（图解）电工摇表使用方法（图解）醉美世间人 02-27 09:57 大用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表。
其中老款摇表的外形如下右图所示：摇表（绝缘电阻表）主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱（L：线路段、E：接地端、G：屏蔽端）。
新型的绝缘电阻测试仪通常和数字万用表差不多的外形。
玩了这游戏，我三天没开电脑广告广告详情摇表（绝缘电阻表）的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。
由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置。
摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf 回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2）处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。
在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。
当Rx断开时（即X=∞（无穷大）），I1=0，M1=0，指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处，若将Rx短接（即Rx=0），此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处。
根据此原理可以检验摇表的好坏。
首先说下摇表的选用，对于额定电压500伏一下的设备，选用500伏或1000伏的摇表（兆欧表），额定电压在500伏以上的选用1000伏~2500伏的兆欧表。
摇表的使用方法摇表（兆欧表）有三个测量端钮，一个线路端钮（L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。
手摇式摇表使用方法
手摇式摇表使用方法
手摇式摇表是一种无需电池的机械表，通过人工手摇弹簧来提供能量。
以下是手摇式摇表的使用方法：
1. 手摇：找到表冠（即表的调节按钮），通常位于表壳的右侧。
将表冠拔出到第一档，可以旋转表冠而不会对时间进行调整。
2. 手摇弹簧：将手指放在表冠上，然后用力旋转表冠顺时针方向，直到感到一些阻力。
这是手摇弹簧给予机械部件能量的过程。
3. 校准时间：如果手摇式摇表停下来了或者时间不准确，可以将表冠拔出到第二档，然后顺时针或逆时针旋转表冠来调整小时和分钟的指针位置。
注意，避免在晚上9点到早上3点之间调整日期。
4. 归位表冠：将表冠推回原位（第一档或第二档依赖表的款式），确保它完全推到。
5. 每天手摇：为了保持手摇式摇表的准确性，每天手动摇动它，通常需要摇动30到40次。
这将提供足够的能量来驱动摇表一整天。
这是一般的手摇式摇表使用方法，不同品牌和款式的表可能有细微差别，建议在使用前阅读说明书或咨询专业人士。
绝缘和兆欧表摇表的使用方法
（4）测量变压器各相线 圈绝缘电阻
1）测量各相线圈对地绝缘电阻时 ，将绕组的导线接摇表“L”接线柱 ，将设备外壳和铁芯接摇表“E”接 线柱，瓷瓶外表接于“G”接线柱。 测量方法如图4所示。 2) 测量绕组的相间绝缘电阻时，用 摇表的（L）接线柱和（E）接线柱 分别接任意两根导线，分别测量相 间绝缘电阻。
3、能不能用摇表直接测带电的被测试品，结果有什么影响， 为什么？
答：为了人身安全和正常测试，原则上是不允许测量带电 的被测试品，若要测量带电被测试品，不会对仪表造成损 坏（短时间内），但测试结果是不准确的，因为带电后， 被测试品便与其它试品连结在一起，所以得出的结果不能 真实的反映实际数据，而是与其它试品一起的并联或串联 阻值。
• 5、为了防止被测设备表面泄漏电阻，使用 兆欧表时，应将被测设备的中间层（如电 缆壳芯之间的内层绝缘物）接于保护环。
兆欧表的使用方法及注意事项
• 6、摇动手柄时，应由慢渐快，均匀加 速到120r／min，并注意防止触电。摇动过 程中，当出现指针已指零时，就不能再继 续摇动，以防表内线圈发热损坏。
关于绝缘电阻测量 的几个问题
1、实施绝缘电阻测试的目的是什么？
• 答：a. 了解绝缘结构的绝缘性能；由优质绝缘材料组成 合理的绝缘结构或绝缘系统，应该具有良好的绝缘性能 和较高的绝缘电阻值。
• b. 了解电器产品绝缘性能状况；电器产品绝缘处理不佳， 其绝缘性能将明显下降。
• c. 了解绝缘受潮及受污染情况；当电气设备的绝缘受潮 及受污染后，其绝缘电阻通常会明显下降。
5、如何测量二次回路的绝缘电阻？
答：1）屏（柜）上二次回路，在屏（柜）端子排处将所有 的外部引入的回路及电缆断开，分别将所有电流、电压、直 流控制信号回路端子连接在一起，将不能承受高压的部件 （电容器、半导体器件等）拆掉或短接，用1000V摇表测量 各回路对地及各回路相互间的绝缘电阻。 2）整个二次回路，在屏（柜）端子排处将所有电流、电压、 直流控制信号回路端子排连接在一起，并将电流回路接地点 断开，用1000V摇表测量回路对地绝缘。
摇表使用方法_摇表怎么用
摇表使用方法_摇表怎么用摇表是用于测量高值电阻和绝缘电阻的仪表！至于这种工具要如何去使用呢？那不妨和店铺一起来了解下摇表使用的相关知识，希望对各位有帮助！摇表使用方法第一、我们工作的时候经常是有的一类工作工具就是摇表，但是摇表需要比较精确的校表，所以大家在测量前应将摇表进行一次开路和短路的试验，检查摇表是否良好，这是基本的使用要领。
第二、我们检测摇表的时候，需要进行深度的分析，保证性能方面的完善，之后我们需要做的是被测设备与线路断开，对于大电容设备还要进行放电，这样的做法也是保障工作的顺利。
第三、新手工作的时候出现自己使用摇表，总是很不对头的情况，这是因为你的工作经验问题，一般这个原因很简单那就是你摇表不正确，我们要选用电压等级符合的摇表才可以。
第四、摇表使用的时候要知道自己需要什么样的工作方式，特别是对于测量绝缘电阻时的工作一定要注意，一般这样的工作只用【l】和【e】端就可以，其余的不能使用。
第五、我在测试摇表的时候摇动一下，但是时间不可太长，转速也不可以太快，这是为了避免烧坏表头，另外要看到指针指向【0】，不然的话说明摇表有故障，大家这点必须注意。
第六、为了精确的进行测量工作，我们要保证测量的对象表面清洁和干燥才可以，这样能有效减小误差，我们在测量前必须切断电源，而且要给测量的设备充分放电，这样才可以保证不被人体和其他物体影响。
摇表使用的注意事项测量前应先将摇表(兆欧表)进行一次开路和短路试验，检查摇表是否良好。
若将两连接线开路，轻轻摇动手柄，指针应指在“∞”处，这时如再把两连接线短接一下，指针应在“0”处，说明摇表是良好的，否摇表有误差。
被测设备应断开电源，对于电容设备还应充分放电，以保证人身安全和测量准确。
遥测过程中，被测设备上不能有人工作。
测量电容较大的电机、变压器、电缆、电容器时，应有一定的充电时间，且容量越大，充电时间越长，一般以摇表转动一分钟后的读数作为标准。
测量完成要立即进行放电，以保安全。
完整版)手摇兆欧表使用方法
完整版)手摇兆欧表使用方法使用手摇兆欧表的方法一、手摇兆欧表的介绍手摇兆欧表是一种常用的仪表，用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
它由手摇发电机、表头和三个接线柱组成，根据所测电压的不同，常用的有500V、1000V、2500V三种。
二、使用前的安全检查在使用之前，需要检查摇表连接线的绝缘层是否完好，有无破损，并检查摇表固定接线柱有无滑丝。
进行开路试验和短路试验，以确保兆欧表的正常工作。
三、使用前的注意事项及危险点在测量过程中，禁止在雷电时或高压设备附近测绝缘电阻，摇测过程中，被测设备上不能有人工作。
摇表线不能绞在一起，要分开。
在测量结束前，严禁用手触及兆欧表，对于大电容设备要放电。
兆欧表应定期校验，以确保测量误差在允许范围以内。
四、操作流程连接被测设备和兆欧表，按照电压的不同选择相应的兆欧表进行测量。
进行开路试验和短路试验，确保兆欧表正常工作。
进行测量时，保持设备不带电，也没有感应电的情况下进行。
测量结束后，拆线时不要触及引线的金属部分。
1、在进行相对地绝缘电阻测量时，需要选择1000量程的兆欧表，并将兆欧表的接线端子“E”接地，将接线端子“L”接相线，然后将接线端子“G”接在相线绝缘上。
使用时，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的数值。
2、在进行相对相绝缘电阻测量时，需要使用G端子作为屏蔽端子，以减少测量误差。
以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的数值。
3、进行电动机绕组对地绝缘电阻测量时，应选择500V量程的兆欧表，并以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的数值。
摇表的使用方法.ppt
阻值。
5、用摇表测量绝缘电阻时，有哪些因素会造成测量数据不 准确，为什么？
图5 测量电缆相对地的绝缘电阻
图6 测量电缆相对相绝缘
5.摇表使用时的注意事项
1、使用摇表测量高压设备绝缘，应由两人担任。 2、应视被测设备电压等级的不同选用合适的绝缘电阻测试仪。 3、测量用的导线，应使用绝缘导线，其端部应有绝缘套。 4、摇表与被测设备之间应使用单股线分开单独连接，并保持线路表面清洁干燥，
（2）将被测设备与 摇表正确接线。 摇动手柄时应由 慢渐快至额定转 速120r／min。
摇表的使用
（3）正确读取被 测绝缘电阻值大 小。同时，还应 记录测量时的温 度、湿度、被测 设备的状况等， 以便于分析测量 结果。
摇表的读数
五、常用电气设备的摇测方法详解
（1）测量照明或电力线路对地的绝 缘电阻
谢谢！
Thanks!
电阻间有电流I1，在线圈
2与表内附加电阻R2有电
流I2，两种电流与磁场作
用
产生相反的力矩，当I1电流最大（即被测电阻 为0），指针指向刻度0。当I2电流最大（即开 路状态），指针指向刻度无穷大∝，当被测电 阻为一定值时，指针指在被测电阻的数值，
由于摇表没有游丝，不能产生反作用力矩，所以摇 表在不测时停留在任意位置（即不定位），而不 是回到零，这跟其他指针式的仪表有区别的。
图4测量变压器各 相线圈绝缘电阻
（4）测量电缆的绝缘电阻
摇表的结构原理与使用方法
二.摇表的工作原理
1、被测电阻Rx接在 “L”与“E”端钮之 间。
2、摇动直流发电机 的手柄，发电机两 端产生较高的直流 电压，线圈1和线 圈2同时通电。
外
部
接
线
手摇直流发 电机
端 钮
当以120转/分速度均匀摇 动手柄时，表内的直流发电机 输出该表的额定电压，在线圈 1与被测电阻间有电流I1，在 线圈2与表内附加电阻R2有电 流I2，两种电流与磁场作用
图4测量变压器各 相线圈绝缘电阻
（4）测量电缆的绝缘电阻
1）铠装电缆 测量电缆相对地的绝缘电阻时：将被测两端分别接(E)和 (L)两接线柱,将(G)接线柱引线接到电缆壳芯之间的绝缘层 上。测量方法如图5所示。 测量电缆相对相绝缘时：被测其中一相接“L”接线柱， 将另外的任意一相接摇表“E”接线柱，转动摇表,即测得相 间绝缘电阻值，用同样的方法测另二相间绝缘电阻值。测 量方法如图6所示。
产生相反的力矩，当I1电流最大（即被测电阻为0）， 指针指向刻度0。当I2电流最大（即开路状态），指针指 向刻度无穷大∝，当被测电阻为一定值时，指针指在被 测电阻的数值，
由于摇表没有游丝，不能产生反作用力矩，所以摇表在 不测时停留在任意位置（即不定位），而不是回到零 ，这跟其他指针式的仪表有区别的。
▪ 9、在带电设备附近测量绝缘电阻时，测量人 员和摇表安放位置，必须选择适当，保持安 全距离，以免摇表引线或引线支持物触碰带 电部分。移动引线时，必须注意监护，防止 工作人员触电。
▪ 10、摇测时，将摇表置于水平位置，摇 把转动时其端钮间不许短路。摇测电容 器、电缆时，必须在摇把转动的情况下 才能将接线拆开，否则反充电将会损坏 摇表。
主讲人——王保红
一.摇表的结构与原理
摇表的使用方法和注意事项
图解电工摇表使用方法用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表。
其中老款摇表的外形如下右图所示：摇表（绝缘电阻表）主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱（L：线路段、E：接地端、G：屏蔽端）。
新型的绝缘电阻测试仪通常和数字万用表差不多的外形。
摇表（绝缘电阻表）的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。
由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置。
摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2）处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。
在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。
当Rx断开时（即X=∞（无穷大）），I1=0，M1=0，指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处，若将Rx短接（即Rx=0），此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处。
根据此原理可以检验摇表的好坏。
首先说下摇表的选用，对于额定电压500伏一下的设备，选用500伏或1000伏的摇表（兆欧表），额定电压在500伏以上的选用1000伏~2500伏的兆欧表。
摇表的使用方法摇表（兆欧表）有三个测量端钮，一个线路端钮（L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。
摇表的使用方法
摇表的使用方法摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。
摇表又称兆欧表，其用途是测试线路或电气设备的绝缘状况。
使用方法及注意事项如下：1、首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。
对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表。
2、用摇表测试高压设备的绝缘时，应由两人进行。
3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。
并且要查明线路或电气设备上无人工作后方可进行。
4、摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。
5、测量前应对摇表进行开路校检。
摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。
说明摇表功能良好，可以使用。
6、测试前必须将被试线路或电气设备接地放电。
测试线路时，必须取得对方允许后方可进行。
7、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１min后，取读数，以便躲开吸收电流的影响。
8、测试过程中两手不得同时接触两根线。
9、测试完毕应先拆线，后停止摇动摇表。
以防止电气设备向摇表反充电导致摇表损坏。
10、雷电时，严禁测试线路绝缘。
问题集：380伏电动机一般用500伏或1000伏兆欧表。
摇表是靠自身发电产生电流来测量电阻的，被测物体不得带电，测试前就要先放电，不然会影响测试结果。
请问用摇表测负载的绝缘电阻标准是多少?一般测量超过1MΩ就合符低压设备绝缘要求。
现在的标准好像是380v 0.5M以上。
摇表使用方法图解
摇表使用方法图解摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。
摇表的额定电压有500、1000、2500V等几种。
一、摇表的结构摇表由一个手摇发电机、表头和三个接线柱（即l：线路端、e：接地端、g：屏蔽端）组成。
二、摇表的工作原理1、被测电阻Rx接在“L”与“E”端钮之间。
2、摇动直流发电机的手柄，发电机两端产生较高的直流电压，线圈1和线圈2同时通电。
当以120转/分速度均匀摇动手柄时，表内的直流发电机输出该表的额定电压，在线圈1与被测电阻间有电流I1，在线圈2与表内附加电阻R2有电流I2，两种电流与磁场作用产生相反的力矩，当I1电流最大（即被测电阻为0），指针指向刻度0。
当I2电流最大（即开路状态），指针指向刻度无穷大∝，当被测电阻为一定值时，指针指在被测电阻的数值，由于摇表没有游丝，不能产生反作用力矩，所以摇表在不测时停留在任意位置（即不定位），而不是回到零，这跟其他指针式的仪表有区别的。
三、摇表的选择1）摇表的额定电压一定要与被测电气设备或线路的工作电压相适应。
一般额定电压在500伏以下的设备，选用500伏或1000伏的摇表；额定电压在500伏及以上的设备，选用1000~2500伏的摇表。
2）摇表的测量范围要与被测绝缘电阻的范围相符合，以免引起大的读数误差。
四、摇表的使用1）摇表的接线摇表有三个接线端钮，分别标有L（线路）、E（接地）和G（屏蔽）。
当测量电力设备对地的绝缘电阻时，应将L接到被测设备上，E可靠接地即可。
2）摇表的检查【开路试验】在摇表未接通被测电阻之前，摇动手柄使发电机达到120r/min的额定转速，观察指针是否指在标度尺“∞”的位置。
【短路试验】将端钮L和E短接，缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。
（1）观测被测设备和线路是否在停电的状态下进行测量。
并且摇表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接。
（2）将被测设备与摇表正确接线。
