华南理工网络教育电力电子技术
华南理工大学电力电子技术作业随堂联系模拟试题
第2至第8章作业 第2章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管经受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
2. 维持晶闸管导通的条件是什么？答：维持晶闸管导通的条件是使晶闸管的电流大于能维持晶闸管导通的最小电流，即维持电流。
3. 如何才能使晶闸管由导通变成关断？答：要使晶闸管由导通变成关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，即可使导通的晶闸管关断。
4. 图1中阴影部份为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。
π4π4π25π4a)b)c)图1-43图1 晶闸管导电波形 解：a) I d1=π21⎰ππωω4)(sin t td I m=π2m I (122+)≈0.2717 I mI 1=⎰ππωωπ42)()sin (21t d t Im=2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m=πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =2mI π2123+≈0.898 I m c) I d3=π21⎰20)(πωt d I m =0.25I m I 3 =⎰202)(21πωπt d I m =0.5I m7. 晶闸管的触发脉冲需要知足哪些条件？答：A:触发信号应有足够的功率。
B ：触发脉冲应有必然的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。
C ：触发脉冲必需与晶闸管的阳极电压同步，脉冲移相范围必需知足电路要求。
第3章 整流电路1. 单相半波可控整流电路对电感负载供电，L ＝20mH ，U 2＝100V ，求当α＝0°和60°时的负载电流I d ，并画出u d 与i d 波形。
华南理工大学电力电子技术课程设计报告
专 业： 电气工程及其自动化班 级： 12电气（6）班学 号： 201230282079姓 名： 林家俊指导老师： 王学梅 老师华南理工大学电力学院2014年1月12日电力电子技术课程设计报告正激式直流电源的设计1.课题名称与研究现状正激式直流电源的设计。
所谓正激式直流电源（亦称为正激式开关电源）只是开关电源的一种，按照不同的标准开关电源可以分成不同的种类: 从工作性质上分，大体上可分“硬开关”和“软开关”两种，从工作方式上分，又可以分为正激式、反激式、推挽式，将推挽式加以改进又可分为半桥式和全桥式。
正激式的变压器一次侧与二次侧同名端式一致的，而反激式的则刚好相反，而且在具体的功能上二者也有区别，正激式变压器只是起到一个能量的传递作用，而反激式变压器则还要暂时的储存能量起到一个电感的作用，因为由于变压器电感的极性的不同，反激式变压器一次侧与二次侧是不会同时导通的，但正激式和反激式变压器基本上都是一个输入端与反馈绕组共同构成一次侧，而输出端则只有一组，推挽式的变压器则相当于两个反相位工作的正激式变压器的组合，其有两个输入端两个输出端。
一般来说正激式的输出功率要高一些，成本也相应的高一些，而反激式易于实现，但是功率比较小，成本也低一些，推挽式的电路比较复杂，输出功率范围比较广。
由于反激式开关电源中的开关变压器起到储能电感的作用，因此反激式开关变压器类似于电感的设计，但需注意防止磁饱和的问题。
反激式在20～100W的小功率开关电源方面比较有优势，因其电路简单，控制也比较容易。
而正激式开关电源中的高频变压器只起到传输能量的作用，其开关变压器可按正常的变压器设计方法，但需考虑磁复位、同步整流等问题。
正激式适合50～250W之低压、大电流的开关电源。
这是二者的重要区别！电源是各种电子设备必不可少的组成部分，其性能的优劣直接与电子设备的性能指标及是否能安全可靠地工作相关。
开关电源具有小型轻量同时高效率等突出的优点，到目前已经广泛用于各种电子电器设备，特别是计算机和通信设备，包括移动终端和消费类电子产品，可以说无所不在，不可或缺。
朱明zhubob华工-电力电子技术复习题答案
华南理工大学继续教育学院《电力电子技术》复习题答案一、判断题( )1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
( )2、晶闸管串联使用时，必须注意均流问题。
( )3、并联谐振逆变器必须是略呈电容性电路。
( )4、有源逆变指的是把直流电能转变成交流电能送给负载。
( )5、在三相半波可控整流电路中，电路输出电压波形的脉动频率为300Hz。
( )6、两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。
( )7、变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。
( )8、触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。
( )9、变频调速装置是属于无源逆变的范畴。
( )10、双向晶闸管额定电流的定义，与普通晶闸管的定义相同( )11、三相桥式半控整流电路，带大电感性负载，有续流二极管时，当电路出故障时会发生失控现象。
( )12、供电电源缺相、逆变桥元件损坏、逆变换流失败等故障。
也会引起逆变失败。
( )13、用多重逆变电路或多电平逆变电路，可以改善逆变电路的输出波形，使它更接近正弦波。
( )14、在普通晶闸管组成的全控整流电路中，带电感性负载，没有续流二极管时，导通的晶闸管在电源电压过零时不关断。
( )15、提高电力电子装置的工作频率，可以使电力电子装置的体积和重量减小。
( )16、晶闸管串联使用时，必须注意均流问题。
( )17、直流斩波电路只能实现降低输出直流电压的作用( )18、逆变角太小会造成逆变失败。
( )19、三相半波可控整流电路也必需要采用双窄脉冲触发。
判断题( )21、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。
( )22、逆变角太大会造成逆变失败。
( )23、给晶闸管加上正向阳极电压它就会导通。
( )24、在单相全控桥整流电路中，晶闸管的额定电压应取U2。

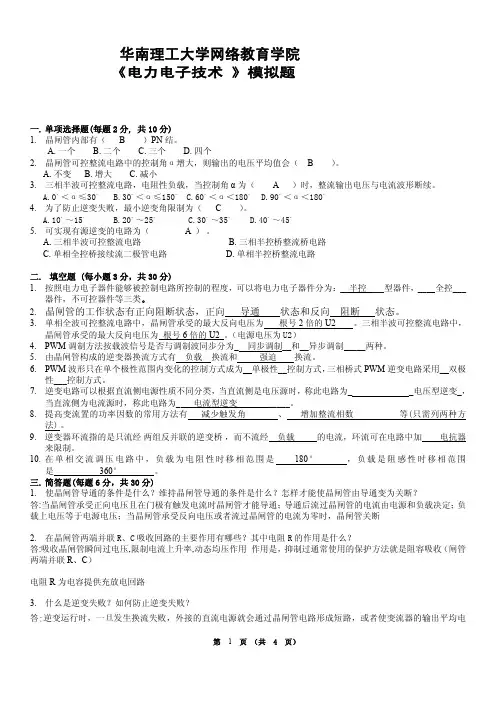

华南理工网络教育电力电子技术模拟题答案完整版
1. 按照电力电子器件能够被控制电路所控制的程度，可以将电力电子器件分为：__半控 ___型器件，__ 全控___
器件，不可控器件等三类。
2. 晶闸管的工作状态有正向阻断状态，正向 导通 状态和反向 阻断 状态。
3. 单相全波可控整流电路中，晶闸管承受的最大反向电压为 根号 2 倍的 U2 。三相半波可控整流电路中，
性___控制方式。
7. 逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电路为_
_电压型逆变_，
当直流侧为电流源时，称此电路为_ 电流型逆变
_____。
8. 提高变流置的功率因数的常用方法有 减少触发角
、 增加整流相数
等(只需列两种方
法) 。
9. 逆变器环流指的是只流经 两组反并联的逆变桥 ，而不流经 负载 的电流，环流可在电路中加 电抗器
逆变电路可以根据直流侧电源性质不同分类当直流侧是电压源时称此电路为电压型逆变当直流侧为电流源时称此电路为电流型逆变提高变流置的功率因数的常用方法有减少触发角逆变器环流指的是只流经两组反并联的逆变桥而不流经负载的电流环流可在电路中加电抗器来限制
华南理工大学网络教育学院
《电力电子技术 》模拟题
一. 单项选择题(每题 2 分, 共 10 分)
四. 计算题绘图(30 分) 1. 图中阴影部分为晶闸管处于通态区间的电流波形，波形最大值为 Im=100A，试计算波形的平均电流 Id 和有效值
I。 (8 分)
iT Im
0 /3
t
解:
∫ 平均值: 1
2π
π π 3
Im
sin
tdt
=
1.5 2π
Im
=23.89
∫ 有效值:
华南理工大学网络教育电路原理作业1-13、16章全答案讲解
第一章“电路模型和电路定律”练习题1-1说明题1-1图（a ）、（b ）中：（1） u 、i 的参考方向是否关联？（2） ui 乘积表示什么功率？ （ 3）如果在图（a ）中u>0、i<0 ;图（b ）中u>0、i>0，元件实际发出还是吸收功 率？元件题1-1解：（1 ）题1-1图（a ），u 、i 在元件上为关联参考方向：题 1-1图（b ）中，u 、i 在元件上为非关联参考方向。
（2）题1-1图（a ）中，P=ui 表示元件吸收的功率；题 1-1图（b ）中，P=ui 表示元件发 出的功率。
（3）题1-1图（a ）中，P=ui<0表示元件吸收负功率，实际发出功率：题 1-1图（b ）中，P=ui>0，元件实际发出功率。
1-4在指定的电压 u 和电流i 的参考方向下，写出题1-4图所示各元件的 u 和i 的约束方程(即 VCR )。
5V ■O +(d )( e ) ( f )题1-4图解: （1 ）题1-4图（a ）中，u 、i 为非关联参考方向，u=10 x 103i 。
（2） 题1-4图（b ）中u 、i 为非关联参考方向，u= — 10i 。
（3） 题1-4图（c ）中u 与电压源的激励电压方向相同 u= 10V. （4） 题1-4图（d ）中u 与电压源的激励电压方向相反 u= — 5V. （5） 题1-4图（e ）中i 与电流源的激励电流方向相同i= 10x 10-3A（6） 题1-4图（f ）中i 与电流源的激励电流方向相反 i= — 10 x 10-3A 1-5试求题1-5图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）元件(b )i 10k'.1□ -- * --- 1 I ----------- O+u -(a )i 10'.1+ u(b )10V+」+CTu(c )10mA10mA+(a )解：题1-5图(a )中流过15V 电压源的2A 电流与激励电压15V 为非关联参考方向，因 此，电压源发出功率 P U 发=15 X 2W=30W ; 2A 电流源的端电压为 U A = (- 5X 2+15) =5V, 此电压与激励电流为关联参考方向，因此，电流源吸收功率 P |吸=5X 2W=10W; 电阻消耗功率 P R =|2R=22X 5W=20W ，电路中P U 发=P |吸+P R 功率平衡。

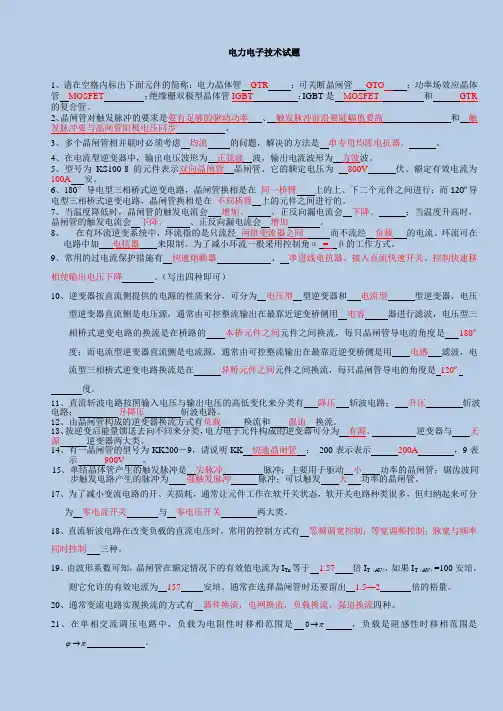

华南理工电力电子技术试题及答案
电力电子技术试题1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO ；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET 和GTR 的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波波，输出电流波形为方波波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A安。
6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、、正反向漏电流会下降、；当温度升高时，晶闸管的触发电流会下降、、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经两组变流器之间而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采用控制角α= β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
（写出四种即可）10、逆变器按直流侧提供的电源的性质来分，可分为电压型型逆变器和电流型型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波，电压型三相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流，每只晶闸管导电的角度是180º度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是120º度。
11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。
教育部直属985重点华南理工大学——电力电子技术实验指导书
电力电子技术实验指导书本指导书介绍了电力电子技术课程的实验内容，本实验指导书是以浙江大学某公司生产的DKSZ-1型变流技术及自动控制系统实验装置为基础编写的，并参考了厂家的实验说明书。
锯齿波同步移相触发电路实验一、实验目的1）加深理解锯齿波同步移相触发电路的工作原理和各元件的作用；2）掌握锯齿波同步移相触发电路的调试方法。
二、实验线路及原理锯齿波同步移相触发电路的原理图如图实2-1所示。
其工作原理如下：由V1、VD1、VD2、C5等元件组成同步检测环节，其作用是利用同步电压u TS来控制锯齿波产生的时刻及锯齿波的宽度。
由V1等元件组成的恒流源电路及V2、V3、C6等组成锯齿波形成环节。
控制电压U ct、偏移电压U b和锯齿波电压u T在V4基极综合叠加，从而构成移相控制环节。
V5、V6构成脉冲形成放大环节，脉冲变压器输出触发脉冲，电路中的各点电压波形如图实2-2所示。
元件RP1、RP2均安装在DK11组件挂箱的面板上，同步变压器副边已在挂箱内部接好。
触发电路的±15V电压由左下角的开关控制，其上方的另一个开关为选择开关。
进行锯齿波同步移相触发电路实验时，选择开关拨向“触发电路”。
而做单相桥式整流电路实验时，将选择开关拨向“单相桥式”。
图实2-1 锯齿波同步移相触发电路的原理图三、实验内容1）锯齿波同步移相触发电路的调试；2）锯齿波同步移相触发电路各点波形的观察和分析。
四、实验设备1）主控制屏DK01；2）DK11组件挂箱；3）双踪慢扫描示波器；4）万用表。
五、预习要求1）阅读教材中有关锯齿波同步移相触发电路的内容，弄清锯齿波同步移相触发电路的工作原理；2）掌握锯齿波同步移相触发电路脉冲初始相位的调整方法。
六、思考题1）锯齿波同步移相触发电路有哪些特点？2）锯齿波同步移相触发电路的移相范围与哪些参数有关？3）为什么锯齿波同步移相触发电路的脉冲移相范围比正弦波同步移相触发电路的移相范围要大？七、实验方法（1）将DK11面板左上角的同步变压器原边绕组接220V交流电压，“选择触发开关”拨向“锯齿波”，面板左下角的±15V开关拨向“开”，其上面的开关拨向“触发电路”。
华工网院电力电子技术随堂练习
第一章电力二极管和晶（）参考答案：×9.电容滤波的三相桥式不可控整流电路，串联滤波电感，其功率因数的特点为（）A、与单相桥式不可控整流电路相比，功率因数越1B、比单相桥式不可控整流电路的功率因数低C、负载越重，功率因数越小D、滤波电感越大，功率因数越小参考答案：A10.带平衡电抗器的双反星型可控整流电路适用于（）负载。
A、大电流B、高电压C、电动机D、小电流参考答案：A12.电容滤波的三相不可控整流电路，负载越重，输出电压平均值越小。
参考答案：√13.电容滤波的单相不可控整流电路，负载越重，功率因数越低。
（）参考答案：×14.电容滤波的三相不可控整流电路，负载越重，谐波越小。
参考答案：√15.电容滤波的单相不可控整流电路中，电阻负载的电阻值越小，输出电压平均值越接近 ( ) ，为输入电压有效值。
A. B.C.0.9D.参考答案：C16.电容滤波的单相不可控整流电路中，空载时，输出电压平均值等于 ( ) ，为输入电压有效值。
A.1.2B.C.0.9D.参考答案：B17.电容滤波的三相不可控整流电路中，空载时，输出电压平均值等于 ( ) ，为输入电压有效值。
A.2.45B.C.0.9D.参考答案：A18.电容滤波的三相不可控整流电路中，随着负载加重，输出电压平均值越接近 ( ) ，为输入电压有效值。
A.2.45B.C.2.34D.参考答案：C19.电容滤波的三相不可控整流电路中，负载为纯电阻，输出电压平均值在( ) 内变化，为输入电压有效值。
A.（2.34~2.45）B.C.(0~2.45)D.参考答案：A20.电容滤波的单相桥式不可控整流电路，串联滤波电感，其交流侧谐波组成有哪些规律（）。
A.谐波次数为奇数B.谐波次数为偶数C.谐波次数越高，谐波幅值越大D.越大，谐波越大参考答案：A21.电容滤波的三相桥式不可控整流电路，串联滤波电感，其交流侧谐波组成有哪些规律（）。
A、负载越轻，谐波越小B、谐波次数为偶数C、谐波次数越高，谐波幅值越小D、越大，谐波越大参考答案：C22.电容滤波的单相不可控整流电路，时，输出电压平均值等于1.2倍输入电压有效值。
电力电子技术·平时作业2020春华南理工大学网络教育答案
电力电子技术平时作业（2020年5月300日，合计37题）一、填空题（12题）1、电力变换通常分为四大类，整流、逆变，斩波、变频和变相。
2、晶闸管对触发脉冲的要求是要触发脉冲的幅度和功率达到对作用可控硅有效触发、要可方便与被控的交流电周期同步，和方便的改变同步后的延迟时间。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电路为_电压源型逆变电路_______，当直流侧为电流源时，称此电路为___电流源型逆变电路_____。
5、在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成SPWM 波形的方法称__自然采样法____，实际应用中，采用__ 规则采样法___来代替上述方法，在计算量大大减小的情况下得到的效果接近真值。
6、常用的晶闸管有_普通型单向导通的晶闸管_ ____式、_普通型双向导通的晶闸管_ ___式两种。
7、单相半控桥整流电路，带大电感性负载，晶闸管在__触发 ____时刻换流，二极管则在_ 电源电压过零点______时刻换流。
8、过电压产生的原因_ 浪涌电压_______、__操作过电压______，可采取_阻容吸收_ 、__晒堆___、压敏电阻保护。
9、变频电路所采取的换流方式_ 自然换流_、__ 负载换流__、_ 强迫换流_____。
10。
11、电力变换通常分为四大类，即__ 整流、_ 逆变_______、__直流斩波、_变频和变相__ __。
12、斩波器是在接在恒定直流电源和负载电路之间，用于_ 改变加到负载电路上的直流电压平均值的一种电力电子器件变流装置。
二、简答题(18题)1.使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：晶闸管导通的条件是阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。
门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流1L以上。
电子技术·平时作业2020秋华南理工大学网络教育答案
计算题（2020年）（请写出完整计算过程，并画出计算中涉及的图）1.如图1所示，求支路电流I1、I2、I3和I4。
图12.如图2所示，求支路电流I1、I2和I3。
图2解（1）（2）（3）方程组得3.如图3所示,求支路电流I1和I2。
图34.如图4所示,求支路电流I1、I2和I3。
图45. 如图5所示，开关S闭合前电路已处于稳态，t=0时将开关S闭合。
求开关闭合后电容电压u c(t)和电流i c(t）图56. 如图6所示，开关S断开前电路已处于稳态，t=0时将开关S断开。
求开关断开后电容电压u c(t)和电流i c(t)。
图67. 如图7所示，开关S闭合前电路已处于稳态，t=0时将开关S闭合。
求开关闭合后电容电压u c(t)。
图78.如图8所示，开关S断开前电路已处于稳态，t=0时将开关S断开。
求开关断开后电容电压u c(t)和电流i c(t)。
图89.如图9所示放大电路中，U cc=12V，β=37.5，R B=300kΩ，R C=4kΩ，R L=4kΩ，晶体管为硅管，U BE=0.7V。
［其中26300(1)beCrIβ≈++进行计算］。
（1）计算放大电路的静态工作点I B、I C、U CE。
（2）画出电路微变等效电路图。
（3）计算电压放大倍数A u、输入电阻r i、输出电阻r o。
图910. 如图10所示分压式偏置放大电路中，U cc=12V，β=50，R B1=50kΩ，R B2=20kΩ，R E=2.7kΩ，R C=5kΩ，R L=5kΩ。
晶体管为硅管，U BE=0.7V。
［其中26300(1)beCrIβ≈++进行计算］。
（1）计算放大电路的静态工作点I B、I C、U CE。
（2）画出电路微变等效电路图。
（3）计算电压放大倍数A u、输入电阻r i、输出电阻r o。
图1011. 如图11所示放大电路中，U cc=12V，β=50，R B=240kΩ，R C=3kΩ，R L=2kΩ。
晶体管为硅管，U BE=0.7V。
2020华南理工网络教育电路与电子技术随堂练习答案
1.(单选题) 计算元件功率时应注意和的正方向，当和的正方向一致时，计算公式＝，当和的正方向相反时，计算公式＝－，计算结果若＞0表示元件（）功率，表明此元件起（）作用。
A. 吸收，电源B. 发出，电源C. 吸收，负载D. 发出，负载参考答案：C2.(单选题) 额定值为110V，60W的一个白炽灯和额定值为110V，40W的一个白炽灯串联后接到220V的电源上，后果是（）的白炽灯烧坏。
A. 40WB. 60WC. 40W和60WD. 40W或60W参考答案：A3.(单选题) 如图所示电路中，供出功率的电源是（）。
A. 理想电压源B. 理想电流源C. 理想电压源与理想电流源D. 电阻参考答案：A4.(单选题) 如图所示电路，电压源和电流源的功率分别为（）。
A. 12W，－4WB. －12W，4WC. 12W，4WD. －12W，－4W参考答案：B5.(单选题) 如图所示电路中，电压UAB的值为（）。
A. 2VB. 3VC. 1VD.4V参考答案：B6.(单选题) 理想电压源，内阻＝（），理想电流源，内阻＝（）。
A. 0，0B. ∞，∞C. 0，∞D. ∞，0参考答案：C7.(单选题) 如图示电路中，对负载电阻RL而言，点划线框中的电路可用一个等效电源代替，该等效电源是( )。
A.理想电压源B.理想电流源C.不能确定参考答案：A8.(单选题) 在图所示电路中，已知=2V，＝1A。
A、B两点间的电压为（）。
A. 1VB. －1VC. 0D. －2 V参考答案：A9.(单选题) 在图示电路中，电压UAB的值为（）。
A. 2VB. 3VC. 1VD.4V参考答案：B10.(单选题) 电路如图所示， A 点的电位 U A 应为（）。
A.－4VB.－6VC.－10VD. 0V参考答案：A11.(单选题) 如图所示电路中，已知US=12V，IS=2A。
A、B两点间的电压UAB为（）。
A. -6VB. -18VC. 18VD. 6V参考答案：B2.(单选题) 如图所示，6 Ω电阻上流过的电流（）。
电力电子技术
《电力电子技术》绪论授课教师：丘东元办公地点：九号楼219房热工楼西侧科研楼204房引言➢什么是电力电子技术？➢顾名思义，电力电子技术是应用于电力领域的电子技术，是电子技术的两大分支之一。
➢电力电子学是研究采用电力半导体器件实现对电能的变换和控制的科学。
➢而通常所说的模拟电子技术和数字电子技术则属于电子技术的另一分支―― 信息电子技术。
➢信息电子技术主要用于信息处理，而电力电子技术主要用于电力变换。
引言－－研究电力电子技术的意义➢缓解三大危机的重要技术手段➢三大危机：能源危机、资源危机和环境危机。
能源危机环境破坏沙漠化引言－－研究电力电子技术的意义➢解决途径➢可再生能源（太阳能、风能、潮汐能、地热能）、新能源（燃料电池等）；➢高效率和高品质的用电。
➢技术手段➢电力电子技术100kW Photovoltaic Array and 10kW WindTurbine in Beverly, MA引言－－研究电力电子技术的意义世界各国对电力电子技术都十分重视。
例如美国1998年9月批准，由美国国家科学基金会（National ScienceFoundation）投资建立了美国电力电子系统中心CPES（Center for PowerElectronics System），它包括5所大学、10多个研究所和50多个公司，第一期投资就达6300万美元。
美国政府已经把发展电力电子技术提升到跨实际国策的战略高度。
李泽元教授（Fred C Lee）美国电力电子系统中心(CPES)主任引言－－我们身边的电力电子技术目录1.电力电子学的形成2.电力电子技术的内容3.电力电子学与相关学科间的关系4.电力电子技术的应用领域5.《电力电子技术》课程的学习内容教学内容➢掌握电力电子技术的基本概念、学科地位、基本内容和发展历史➢了解电力电子技术的应用范围➢了解电力电子技术的发展前景➢了解本课程的内容、任务与要求电力电子技术的发展史是以电力电子器件的发展史为纲的。
华南理工大学网络教育电路原理作业1-13、16章全答案
第一章“电路模型和电路定律”练习题1-1说明题1-1图（a）、（b）中：（1）u、i的参考方向是否关联？（2）ui乘积表示什么功率？（3）如果在图（a）中u>0、i<0；图（b）中u>0、i>0，元件实际发出还是吸收功率？（a）（b）题1-1图解：（1）题1-1图（a），u、i在元件上为关联参考方向：题1-1图（b）中，u、i在元件上为非关联参考方向。
（2）题1-1图（a）中，P=ui表示元件吸收的功率；题1-1图（b）中，P=ui表示元件发出的功率。
（3）题1-1图（a）中，P=ui<0表示元件吸收负功率，实际发出功率：题1-1图（b）中，P=ui>0，元件实际发出功率。
1-4 在指定的电压u和电流i的参考方向下，写出题1-4图所示各元件的u和i的约束方程（即VCR）。
（a）（b）（c）（d）（e）（f）题1-4图解：（1）题1-4图（a）中，u、i为非关联参考方向，u=10×103i。
（2）题1-4图（b）中u、i为非关联参考方向，u=－10i。
（3）题1-4图（c）中u与电压源的激励电压方向相同u= 10V.（4）题1-4图（d）中u与电压源的激励电压方向相反u= －5V.（5）题1-4图（e）中i与电流源的激励电流方向相同i=10×10-3A（6）题1-4图（f）中i与电流源的激励电流方向相反i=－10×10-3A1-5 试求题1-5图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）。
（a）（b）（c）题1-5图解：题1-5图（a）中流过15V电压源的2A电流与激励电压15V为非关联参考方向，因此，电压源发出功率P U发=15×2W=30W；2A电流源的端电压为U A=（－5×2+15）=5V,此电压与激励电流为关联参考方向，因此，电流源吸收功率P I吸=5×2W=10W;电阻消耗功率P R=I2R=22×5W=20W，电路中P U发=P I吸+P R功率平衡。
《电力电子技术》教案
《电力电子技术》教案泰州学院教案2017～2018学年第二学期学院(系、部)教研室(实验室) 电气工程教研室课程名称电力电子技术授课班级主讲教师职称使用教材《电力电子技术》王兆安主编xxxxxxx➢器件的材料、工艺基本相同，采用微电子技术；➢应用的理论基础、分析方法、分析软件也基本相同；➢信息电子电路的器件可工作在开关状态，也可工作在放大状态；电力电子电路的器件一般只工作在开关状态；（2）与电力学（电气工程）的关系➢电力电子技术广泛用于电气工程中：高压直流输电、静止无功补偿、电力机车牵引、交直流电力传、电解、电镀、电加热、高性能交直流电源；➢国内外均把电力电子技术归为电气工程的一个分支，电力电子技术是电气工程学科中最为活跃的一个分支。
（3）与控制理论（自动化技术）的关系➢电力电子技术是弱电控制强电的技术，是弱电和强电的接口；控制理论是这种接口的有力纽带；➢电力电子装置是自动化技术的基础元件和重要支撑技术。
（4）地位和未来电力电子技术和运动控制一起，和计算机技术共同成为未来科学技术的两大支柱。
电力电子技术是一门崭新的技术，21世纪仍将以迅猛的速度发展。
2 电力电子技术的发展史➢一般工业：交直流电机、电化学工业、冶金工业；➢交通运输：电气化铁道、电动汽车、航空、航海；➢电力系统：高压直流输电、柔性交流输电、无功补偿；➢电子装置电源：为信息电子装置提供动力；➢家用电器：“节能灯”、变频空调；➢其他：UPS、航天飞行器、新能源、发电装置。
3 电力电子技术的应用➢电源技术：电力电子装置提供给负载的是各种不同的电源；➢节能技术：电力电子技术对节省电能有重要意义，特别在大型风机、水泵采用变频调速，在使用量十分庞大的照明电源等方面。
作业和思考题：教学反思：电力电子技术课程教案课程类别理论课√实训课□ 实验课□习题课□ 其他□课时安排2授课题目2.1 电力电子器件概述2.2 不控型器件—电力二极管教学目的、要求1.掌握电力电子器件的概念和特征；2.熟悉应用电力电子器件的系统组成；3.了解电力电子器件的分类；4.掌握电力二极管的工作特性。
电力电子技术·随堂练习2020春华南理工大学网络教育答案
参考答案：A
问题解析：
B．愈小
C．不变
D．0
答题： A. B. C. D.（已提交）
参考答案：B
问题解析：
5.(单选题) 单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（ ）倍。
A．1， B．0.5， C．0.45， D．0.9.
答题： A. B. C. D.（已提交）
参考答案：C
问题解析：
6.(单选题) 为了让晶闸管可控整流电感性负载电路正常工作，应在电路中接入（ ）。
参考案：C
问题解析：各科完整作业答案v：xxj293100，
3.(单选题) 以下器件中开关速度较快的器件是（ ） 。
A、GTO, B、IGBT, C、MOSFET, D、GTR
答题： A. B. C. D.（已提交）
参考答案：C
问题解析：
4.(单选题) 晶闸管在电路中的门极正向偏压（ ）愈好
A．愈大
A. 三极管， B. 续流二极管， C. 保险丝, D. 开关管。
答题： A. B. C. D.（已提交）
参考答案：B
问题解析：
7.(单选题) 晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（ ）。
A．不变， B．增大， C．减小。
答题： A. B. C. D.（已提交）
参考答案：B
问题解析：
8.(单选题) 电容滤波的单相不可控整流电路中，空载时，输出电压平均值等于（ ） ， 为输入电压有效值 。
A、1.2 ， B、 ， C、0.9 ， D、 。
答题： A. B. C. D.（已提交）
参考答案：B
问题解析：
9.(单选题) 单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（ ）度。
华南理工网络学院电路与电子专业技术随堂练习参考答案
电路与电子技术 随堂练习及参考答案第1章 电路的基本概念与基本定律1. （单选题） _________________________ 如图所示电路中，电流实际方向为 <A. e 流向dB. d 流向eC.无法确定答题：泾A.厂B.「C.厂D.（已提交） 参考答案：A 问题解析：2.（单选题） 如图所示电路中，电流实际方向是由 d 流向e ,大小为4A ,电流I 数值为______ 。
A. 4AB. 0AC. —4At4 --d答题：厂A. B. C. D.（已提交） 参考答案：C 问题解析：3.（单选题） 电流与电压为关联参考方向是指A. 电流参考方向与电压降参考方向一致 压升参考方向一致C.电流实际方向与电压升实际方向一致 压降实际方向一致答题：卞A.厂B.「C. " D.（已提交） 参考答案：A 问题解析：4. （单选题）下面说法正确的是B.电流参考方向与电D.电流实际方向与电1=如A.电压源与电流源在电路中都是供能的B.电压源提供能量，电流源吸取能量。
C.电压源与电流源有时是耗能元件，有时是供能元件。
D.以上说法都不正确。
答题：「A.「B. G c.「D.（已提交）参考答案：C问题解析：5.（单选题）计算元件功率时应注意」和亠的正方向，当「和亠的正方向一致时，计算公式D"，当厂和「的正方向相反时，计算公式」二=—丁「，计算结果若戸＞0表示元件（）功率，表明此元件起（）作用。
A.吸收，电源B.发出，电源C.吸收，负载D.发出，负载答题：厂A. r B. P C. C D.（已提交）参考答案：C问题解析：6.（单选题）额定值为110V, 60W的一个白炽灯和额定值为110V, 40W的一个白炽灯串联后接到220V的电源上，后果是（）的白炽灯烧坏。
A.40WB. 60WC. 40W和60W答题：「A. B. C C. C D.（已提交）参考答案：B问题解析：7.（单选题）如图所示电路中，供出功率的电源是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随堂练习
C．不变
D．0
答题： A. B. C. D. （已提交）
参考答案：B
问题解析：
5.(单选题) 单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。
A．1，B．0.5，C．0.45，D．0.9.
答题： A. B. C. D. （已提交）
参考答案：C
问题解析：
6.(单选题) 为了让晶闸管可控整流电感性负载电路正常工作，应在电路中接入（）。
A. 三极管，
B. 续流二极管，
C. 保险丝,
D. 开关管。
答题： A. B. C. D. （已提交）
参考答案：B
问题解析：
7.(单选题) 晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。
A．不变，B．增大，C．减小。
答题： A. B. C. D. （已提交）
参考答案：B
问题解析：
8.(单选题) 电容滤波的单相不可控整流电路中，空载时，输出电压平均值等于（），为输入电压有效值。
A、1.2，
B、，
C、0.9，
D、。
答题： A. B. C. D. （已提交）
参考答案：B
问题解析：
9.(单选题) 单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度。
A．180°, B．60°, C．360°, D．120°
答题： A. B. C. D. （已提交）
参考答案：A
问题解析：
10.(单选题) 单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )。
A．90°B．120°，C．150°，D．180°
答题： A. B. C. D. （已提交）
参考答案：D
问题解析：
11.(单选题) 单相桥式全控整流电路输出直流电压的最大平均值等于整流前交流电压的( )倍。
A. 1，
B. 0.5，
C. 0.45，
D. 0.9.
答题： A. B. C. D. （已提交）
参考答案：D
问题解析：
12.(单选题) 三相半波可控整流电路的自然换相点是( )。
A. 交流相电压的过零点；
B. 本相相电压与相邻相电压正、负半周的交点处；
C. 比三相不控整流电路的自然换相点超前30°；
D. 比三相不控整流电路的自然换相点滞后60°。
答题： A. B. C. D. （已提交）
参考答案：B
问题解析：
13.(单选题) 三相半波可控整流电路，电阻性负载，当控制角α为（）时，整流输出电压与电流波形断续。
A．0。
＜α≤30。
B．30。
＜α≤150。
C．60。
＜α＜180。
D．90。
＜α＜180。
答题： A. B. C. D. （已提交）
参考答案：B
问题解析：
14.(单选题) 三相桥式全控整流电路，电阻性负载时的移相范围为（）。
答题： A. B. C. D. （已提交）
参考答案：C
问题解析：
15.(单选题) α为（）度时，三相桥式全控整流电路，带电阻性负载，输出电压波形处于连续和断续的临界状态。
A. 0度
B. 60度
C. 30度
D. 120度
答题： A. B. C. D. （已提交）
参考答案：B
问题解析：
16.(单选题) 电容滤波的单相不可控整流电路中，电阻负载的电阻值越小，输出电压平均值越接近（），为输入电压有效值。
A、，
B、，
C、0.9，
D、。
答题： A. B. C. D. （已提交）
参考答案：C
问题解析：
17.(单选题) 电容滤波的三相不可控整流电路中，负载为纯电阻，输出电压平均值在（）内变化，为输入电压有效值。
A、（2.34~2.45），
B、，
C、(0~2.45)，
D、。
答题： A. B. C. D. （已提交）
参考答案：A
问题解析：
18.(单选题) 电容滤波的单相桥式不可控整流电路，串联滤波电感，其交流侧谐波组成有哪些规律（）。
A、谐波次数为奇数
B、谐波次数为偶数
C、谐波次数越高，谐波幅值越大
D、越大，谐波越大
答题： A. B. C. D. （已提交）
参考答案：A
问题解析：
19.(单选题) 电容滤波的三相桥式不可控整流电路，串联滤波电感，其功率因数的特点为（）。
A、与单相桥式不可控整流电路相比，功率因数越接近1
B、比单相桥式不可控整流电路的功率因数低
C、负载越重，功率因数越小
D、滤波电感越大，功率因数越小
答题： A. B. C. D. （已提交）
参考答案：A
问题解析：
20.(单选题) 为了防止逆变失败，最小逆变角限制为（）。
答题： A. B. C. D. （已提交）
参考答案：C
问题解析：
21.(单选题) 可实现有源逆变的电路为( )。
A、三相半波可控整流电路，
B、三相半控桥整流桥电路，
C、单相全控桥接续流二极管电路，
D、单相半控桥整流电路。
答题： A. B. C. D. （已提交）
参考答案：A
问题解析：
22.(单选题) 电容滤波的三相不可控整流电路中，随着负载加重，输出电压平均值越接近( )，为输入电压有效值。
A、2.45，
B、，
C、2.34，
D、。
答题： A. B. C. D. （已提交）
参考答案：C
26.(单选题) 以下哪种换流方式适用于全控型器件（）。
A、器件换流,
B、电网换流,
C、负载换流,
D、强迫换流
答题： A. B. C. D. （已提交）
参考答案：A
问题解析：
27.(单选题) 在有源逆变电路中，逆变角β的移相范围应选( ) 为最好。
答题： A. B. C. D. （已提交）
参考答案：B
问题解析：
28.(单选题) 不属于电压型半桥逆变电路特点的是（）。
A、输出电压幅值等于输入电压幅值
B、直流侧需要两个电容器串联
C、相对全桥逆变电路使用的开关器件少
D、需要控制两个电容器电压的均衡
答题： A. B. C. D. （已提交）
参考答案：A
问题解析：
29.(单选题) 以下哪一点不属于电压型逆变电路的特点，（）。
A、输出电压为矩形方波
B、输出电流为矩形方波
问题解析：
35.(单选题) 升降压斩波电路，输入电压是48V，为了获得12V输出电压，且不考虑开关损耗时，导通占空比必须控制在（）。
A、1
B、0.5
C、0.4
D、0.2
答题： A. B. C. D. （已提交）
参考答案：D
问题解析：
36.(单选题) 与双端间接式直流变换电路相比，单端间接式直流变换电路的优势是（）。
A、高频变压器铁芯中的磁通只工作在磁化曲线的第1 象限
B、使用的开关管较少
C、变压器利用率低
D、控制电路复杂
答题： A. B. C. D. （已提交）
参考答案：B
问题解析：
37.(单选题) 单相交流调压电路，带电阻负载，开通角的移相范围为（）。
A、 ,
B、,
C、,
D、
答题： A. B. C. D. （已提交）
参考答案：A
答题：对. 错. （已提交）
参考答案：√
问题解析：
61.(判断题) 在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
（）
答题：对. 错. （已提交）
参考答案：√
问题解析：
62.(判断题) 在三相半波可控整流电路中，电路输出电压波形的脉动频率为300Hz。
（）
答题：对. 错. （已提交）
参考答案：×
问题解析：
63.(判断题) 在三相半波可控整流电路中，晶闸管承受的最大反压为倍相电压U2。
（）答题：对. 错. （已提交）
参考答案：×
问题解析：
64.(判断题) 三相全控桥整流电路中，输出电压的脉动频率为150Hz。
（）
答题：对. 错. （已提交）
参考答案：×
问题解析：
65.(判断题) 三相半波可控整流电路，不需要用大于60º小于120º的宽脉冲触发，也不需要相隔60º的双脉冲触发，只用符合要求的相隔120º的三组脉冲触发就能正常工作。
（）。
