2020年柴油发电机组安装规范
柴油发电机组装及要求
柴油发电机组安装及要求
#城市##关键词# 24小时参谋指导：肖经理
长沙众鼎发电机厂
安装及要求
技术要求：
1、本图为机组机房的最小尺寸，用户可根据需要进展加大。
2、柴油发电机组地基根底应建在硬土地面上，夯实后，做200mm厚的混凝土地面，地面应平整。
3、用户在建造机房时，应在机组上方屋顶预埋起吊用工字钢，以备日后维修用。
4、机房应通风良好，地面应平整、防滑。
5、机组排气管内径不应小于105mm，弯管不宜超过3个，弯管角度应大于90度，排气管应有支撑或吊装支架，保证机组消音器，增压器等不受力。
6、机房内应备有灭火器等消防工具。
吊装要求：吊装发电机组时，必须整体水平。
常见故障现象处理方法：
故障现象故障原因检查及处理方法
#城市##关键词#24小时参谋指导：肖经理。
柴油发电机组安装施工工艺及规范
柴油发电机组安装施工工艺标准（QB-CNCEC J060701-2004）1 适用范围本工艺标准适用于一般工业与民用建筑电气安装工程的单台、联机固定式柴油发电机组及附属设备的安装与调试工作，柴油发电机组的连续功率为100~1500KVA；并适用于设置在建筑物的首层、中间各层、屋顶层、地下室或建筑物的裙房的柴油发电机组的施工。
2 施工准备2.1 原材料半成品的要求2.1.1 各种规格的型钢：型钢应符合设计要求、无明显的锈蚀，并有材质证明。
2.1.2 螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。
2.1.3 导线与电缆：各种规格的导线与电缆，要有出厂合格证。
2.1.4 其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。
2.2 主要机具汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板锉、锤子、钢板尺、圆钢套丝板、电焊机、气焊工具、塞尺、水准仪、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻、真空泵、油桶、撬杠、相序表等。
2.3 作业条件2.3.1 施工图和技术资料齐全；2.3.2 土建工程基本施工完毕、门窗封闭好；2.3.3 在室外安装的柴油发电机组应有防雨措施；2.3.4 柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线位置应符合设计要求；2.3.5 柴油发电机组的安装场地清理干净、道路畅通专业。
2.4 作业人员主要施工人员：电工、超重工、调试工，经过培训考核的专业人员持证上岗。
3 施工工艺3.1 工艺流程3.2 操作工艺3.2.1 基础验收柴油发电机组本体安装前应根据设计图纸、产品样本或柴油发电机组本体实物对设备基础进行全面检查，是否符合安装尺寸要求。
3.2.2 设备开箱检验3.2.2.1 设备开箱点件应有安装单位、供货单位、建设单位、工程监理共同进行，并做好记录；3.2.2.2 依据装箱单，核对主机、附件、专用工具、备品备件和随带技术文件，查验合格证和出厂试运行记录，发电机及其控制柜有出厂试验记录；3.2.2.3 外观检查：有铭牌，机身无缺件，涂层完整；3.2.2.4 柴油发电机组及其附属设备均应符合设计要求。
《建筑电气与智能化通用规范》对柴油发电机组的要求
2 应具备火灾时切除非ቤተ መጻሕፍቲ ባይዱ防负荷的功能；
3 应具备储油量低位报警或显示的功能。
8.3.2
当柴油发电机组为消防负荷和非消防负荷同时供电时，应验证消防负荷设有专用的回路，当火灾条件时应具备能自动切除该发电机组所带的非消防设备的功能。
10.3.1
变压器、柴油发电机组、蓄电池组应定期进行维护，并应符合下列规定：
在建筑设计中，柴油发电机组是重要的电气装置，可以作为正常电源、应急电源、备用电源、主用电源等使用。由于我国电力系统可靠性较高，因此柴油发电机组多用于应急电源和备用电源。
工程建设强制性规范《建筑电气与智能化通用规范》GB 55024-2022有5条关于柴油发电机组的内容，涉及4章，涵盖设计、安装、维护等章节，其内容可概况如表1所示。
表1 关于柴油发电机组的条款
条款号
条款内容
3.1.6
建筑高度150m及以上的建筑应设置自备柴油发电机组。
4.1.4
备用电源和应急电源共用柴油发电机组时，应符合下列规定：
1 备用电源和应急电源应有各自的供电母线段及回路；
2 备用电源的用电负荷不应接入应急电源供电回路。
4.1.5
当民用建筑的消防负荷和非消防负荷共用柴油发电机组时，应符合下列规定：
1 作为应急电源的柴油发电机组运行停止后应检查储油箱内的油量报警装置和油量，确保满足应急运行时间要求，油位显示应正常。
2 作为应急电源的蓄电池组应定期做放电测试，以确保满足全部应急负荷的应急供电时间。
柴油发电机安装标准
柴油发电机安装标准
柴油发电机是一种常见的备用电源设备，它在许多场合都扮演着至关重要的角色。
为了确保柴油发电机的正常运行和安全性，安装过程中需要遵循一定的标准和规范。
本文将介绍柴油发电机安装的标准，以便于用户在实际操作中能够正确安装和使用柴油发电机。
首先，柴油发电机的安装位置应选择在通风良好、干燥、无腐蚀性气体和易燃气体的环境中。
同时，安装地面应平整稳固，以确保柴油发电机在运行时不会出现晃动或倾斜的情况，从而影响其正常运行和安全性。
其次，柴油发电机的安装应符合相关的安全标准和规范。
在安装过程中，需要确保所有的电气连接和接地都符合国家标准，并且要进行必要的绝缘测试，以确保柴油发电机在运行时不会出现漏电或短路的情况，从而影响其正常运行和安全性。
另外，柴油发电机的进出风口和排气口应合理设置，以确保其正常的散热和排气。
在安装过程中，需要根据柴油发电机的实际功率和散热量来合理设置进出风口和排气口的尺寸和数量，以确保柴油发电机在运行时能够正常散热和排气，从而保证其正常运行和安全性。
最后，柴油发电机的安装还需要注意相关的防护措施。
在安装过程中，需要根据柴油发电机的实际功率和运行环境来设置相关的防护措施，包括防水、防尘、防雷击等，以确保柴油发电机在运行时不会受到外部环境的影响，从而保证其正常运行和安全性。
总的来说，柴油发电机的安装标准是非常重要的，它直接关系到柴油发电机的正常运行和安全性。
在安装过程中，需要严格按照相关的标准和规范来进行操作，以确保柴油发电机能够正常运行和安全使用。
希望本文介绍的柴油发电机安装标准能够对用户在实际操作中有所帮助，谢谢阅读！。
柴油发电机组安装施工工艺及规范
柴油发电机组安装施工工艺标准（QB-CNCEC J060701-2004）1 适用范围本工艺标准适用于一般工业与民用建筑电气安装工程的单台、联机固定式柴油发电机组及附属设备的安装与调试工作，柴油发电机组的连续功率为100~1500KVA；并适用于设置在建筑物的首层、中间各层、屋顶层、地下室或建筑物的裙房的柴油发电机组的施工。
2 施工准备2.1 原材料半成品的要求2.1.1 各种规格的型钢：型钢应符合设计要求、无明显的锈蚀，并有材质证明。
2.1.2 螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。
2.1.3 导线与电缆：各种规格的导线与电缆，要有出厂合格证。
2.1.4 其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。
2.2 主要机具汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板锉、锤子、钢板尺、圆钢套丝板、电焊机、气焊工具、塞尺、水准仪、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻、真空泵、油桶、撬杠、相序表等。
2.3 作业条件2.3.1 施工图和技术资料齐全；2.3.2 土建工程基本施工完毕、门窗封闭好；2.3.3 在室外安装的柴油发电机组应有防雨措施；2.3.4 柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线位置应符合设计要求；2.3.5 柴油发电机组的安装场地清理干净、道路畅通专业。
2.4 作业人员主要施工人员：电工、超重工、调试工，经过培训考核的专业人员持证上岗。
3 施工工艺3.1 工艺流程3.2 操作工艺3.2.1 基础验收柴油发电机组本体安装前应根据设计图纸、产品样本或柴油发电机组本体实物对设备基础进行全面检查，是否符合安装尺寸要求。
3.2.2 设备开箱检验3.2.2.1 设备开箱点件应有安装单位、供货单位、建设单位、工程监理共同进行，并做好记录；3.2.2.2 依据装箱单，核对主机、附件、专用工具、备品备件和随带技术文件，查验合格证和出厂试运行记录，发电机及其控制柜有出厂试验记录；3.2.2.3 外观检查：有铭牌，机身无缺件，涂层完整；3.2.2.4 柴油发电机组及其附属设备均应符合设计要求。
柴油发电机组安装规范须知
安装须知欢迎您订购我公司的发电机组。
为了我们之间配合更密切，尽快使机组投入使用，请在机组运到之前，按下列要求做好准备工作。
一、机房要求1．机房空间（见附图）其中 J≥C+1.5MB≥1.0M（通道一侧加通道宽）L≥1.5M（加通道宽）G×H=E×D〉散热器面积的1.5倍F〉2.0M或F≥C+1.0M2.通风a．标准型：进风和出风窗的面积应分别大于水箱面积的1.5倍，若通风窗安装保护网或百叶窗，进出口窗其面积各应大于水箱面积的1.65倍。
b．防音型：进、排风窗口总面积为KVA×0.02m3.基础要求安放发电机的基础深度：15-40cm(视机组重量而定)，基础下面应夯实处理，经处理后的底层上灌注水泥混凝土，其标号不低于300号，基础长、宽应比发电机机架长、宽各加大40cm。
基础表面应平整。
机房其余地面应用水泥混凝土处理。
基础混凝土厚度计算公式：D=W/(L×B×Ds)D=混凝土厚度(cm)W=机组重量（kg）L=机组长度(cm)B=机组宽度(cm)Ds=混凝土比重(如无数据,采用2403kg/m )二、燃油箱为确保供给燃油的清洁度，请用户安装1-2个备用大油罐，若采用自流式，油罐底面与机组平面应保证有一定高度差。
在大油罐出油管路上要安装1-2个国产大功率发动机用柴油滤清器。
三、排气管排气管道应由用户准备与安装。
其排气管直径为排气口直径的1.5倍左右。
排气管道长度应控制在6米以内，超过6米管径应相应加大。
四.电缆配备(见下表)为了保证安装，请尽可能选用软电缆。
电流计算公式:常用机组: KVA×1.67=A备用机组: KVA×1.52=A五．ATS自动转换开关柜配置市电与自发电切换开关，如要自投网，请同时订购配置有手动装置的ATS柜。
六．接地线在浇注基础混凝土时，要预埋接地铜棒，作为机组接地线用。
七．润滑油选择机油必须为国际标准之15W/40型号，建议采用进口产品，如壳牌「劲霸」X-40或壳牌「灵妙拿」15W/40或壳牌「万灵拿」15W/40或无比「黑霸王」15W/40等等。
柴油发电机的安装要求
柴油发电机的安装要求首先，柴油发电机的安装位置应选择在离可靠电源较近的地方，以保证输电线路的短线输电，减少电线电源损耗。
同时，安装位置还需考虑到发电机组的燃油、冷却水和排放气体的排放等问题，应选择通风良好、空气流通的地方，避免安装在贮油池、暗管道等容易产生安全隐患的地方。
其次，柴油发电机的安装要求还包括地基的建设。
发电机组应放置在坚实、平整且不易下沉的地面上。
地基的选材可选择混凝土或钢材，需要达到稳定、绝缘、防锈和抗腐蚀的效果，同时还应考虑地基与主机的配合度，确保发电机组能够正常运转。
接下来，对于柴油发电机的安装要求还涉及到机房或机舱的建设。
机房的选址要便于维修保养和日常操作，机房内部的结构应合理布置，确保通风、散热和消音效果良好。
机房内应配置专用的排烟系统，以及火灾报警和灭火设备，确保安全使用。
同时，还需合理设置机房内部的电缆线路和燃气管道，确保安全可靠。
此外，柴油发电机的安装要求还包括相应的电气连接和配线工作。
发电机组需要与电网对接，而对于柴油发电机的输出电缆和输入电缆，应选择符合规范的电缆，并且要符合额定电流和额定功率。
同时，还需保证电缆与终端的牢固连接，避免产生电弧、火花等不安全隐患。
此外，在柴油发电机的安装过程中，还需要进行一系列的运输、卸货、吊装和固定等操作。
在运输过程中，需要避免剧烈震动和外部冲击，以及特殊气候条件对设备的影响。
卸货时需要使用专业的起重设备，并确保发电机组本身或其他零部件不会受到损坏。
吊装时应严格按照技术要求操作，确保发电机组安装平稳和牢固。
综上所述，柴油发电机的安装要求涉及到安装位置的选择、地基建设、机房建设、电气连接和配线工作，以及运输、卸货、吊装和固定等操作。
遵守这些要求，能够确保发电机组的安全使用和良好运行，延长设备的使用寿命，为用户提供可靠的电力供应。
柴油发电机组安装规范
柴油发电机组安装规范【1】一、发电机组的安装1、机组安装前的准备工作⑴机组的搬运在搬运时应注意将起吊的绳索应系结在适当的位置，轻吊轻放。
当机组运到目的地后，应尽量放在库房内，如果没有库房需要在露天存放时，则将油箱垫高，防止雨水侵湿，箱上应加盖防雨帐篷，以防日晒雨淋损坏设备。
由于机组的体积大，重量很重，安装前应先安排好搬运路线，在机房应预留搬运口。
如果门窗不够大，可利用门窗位置预留出较大的搬运口，待机组搬入后，再补砌墙和安装门窗。
⑵开箱开箱前应首先清除灰尘，查看箱体有无破损。
核实箱号和数量，开箱时切勿损坏机器。
开箱顺序是先折顶板、再拆侧板。
拆箱后应做以下工作：①根据机组清单及装箱清单清点全部机组及附件；②查看机组及附件的主要尺寸是否与图纸相符；③检查机组及附件有无损坏和锈蚀；④如果机组经检查后，不能及时安装，应将拆卸过的机件精加工面上重新涂上防锈油，进行妥善保护。
对机组的传动部分和滑动部分，在防锈油尚未清除之前不要转动。
若因检查后已除去防锈油，在检查完后应重新涂上防锈油。
⑤开箱后的机组要注意保管，必须水平放置，法兰及各种接口必须封盖、包扎、防止雨水及灰沙浸入。
⑶划线定位按照机组平面布置图所标注的机组与墙或者柱中心之间、机组与机组之间的关系尺寸，划定机组安装地点的纵、横基准线。
机组中心与墙或者柱中心之间的允许偏差为20mm，机组与机组之间的允许偏差为10mm.⑷检查设备准备安装检查设备，了解设计内容和施工图纸，根据设计图纸所需的材料进行备料，并按施工计划将材料按先后顺序送入施工现场。
如果无设计图纸，应参考说明书，并根据设备的用途及安装要求，同时考虑水源、电源、维修和使用等情况，确定土建平面的大小及位置，画出机组布置平面图。
⑸准备起吊设备和安装工具2、机组的安装⑴测量基础和机组的纵横中心线机组在就位前，应依照图纸“放线”画出基础和机组的纵横中心线及减振器定位线。
⑵吊装机组吊装时应用足够强度的钢丝绳索在机组的起吊位置，不能套在轴上，也要防止碰伤油管和表盘，按要求将机组吊起，对准基础中心线和减振器，并将机组垫平。
柴油发电机组安装
柴油发电机组安装概述柴油发电机组广泛应用于各种场所，如建筑工地、远程地区、备用或主要电力供应，与之相配套的控制系统、燃油系统及排气系统等都是其重要组成部分。
安装过程是确保柴油发电机组可靠性与持久性的关键步骤。
安装前的注意事项在进行柴油发电机组的安装前，需要做好以下几个方面的准备工作：1. 环境检查检查机房的环境是否符合要求，包括通风、防火、绝缘等方面。
确保机组可以安装在平整、宽敞、无障碍物的地面上。
2. 水电气路电力、水源和气体管道应向机房伸延。
需要确保水管、气管和电缆符合机组安装需求，且电缆的安装应符合防水标准。
3. 安全防护在机房或机组周边应设置相应的安全防护措施，如安装消防设施、警示标识等，以确保设备在运行过程中可以保持安全，不对周边人员和环境造成伤害。
安装步骤1. 地坪铺设在选好的安装地坪上，需要先进行基础处理，确保地坪水平不会产生倾斜，从而保证柴油发电机组的稳定性。
2. 安装发电机组将柴油发电机组移至安装位置，同时注意操作时要小心轻拿轻放，避免损坏机组及其配件。
在机组框架上设置防震垫，以减少机组或楼板的震动。
3. 燃油管路和水路连接将燃油管路和水路连接至柴油发电机组上，同时保证拧紧程度适中，避免连接螺丝过紧或过松而导致不良后果。
4. 排气管安装在柴油发电机组上安装好排气管，以便排除废气。
排气管应该与发电机集箱上的排气孔相连，并排放到安全区域。
5. 控制系统安装在机房内安装控制系统以接收和传输控制信号。
应按照规定的接线图连接所有电缆和电线，并进行测试以确保连接的准确和稳定。
6. 自动开关安装安装柴油发电机组的自动开关，确保机组在停电时自动启动并联网供电。
7. 启动测试启动柴油发电机组，并进行测试以确保每个组件都能够正常运转，无异常声音和振动。
测试过程中需要特别注意操作人员的安全。
安装后的必要检查柴油发电机组的安装结束后，需要进行必要的检查，以确保安装过程符合规定步骤和标准，检查的具体内容包括：1. 接线检查检查控制面板上所有电线和电缆的接线状态是否正确。
柴油发电机组环境要求及安装要求
柴油发电机组环境要求及安装要求柴油发电机组环境要求下列三种种条件下应能输出额定功率，并能可靠地进行工作。
第一种环境条件(1)绝对大气压力100Kpa；(2)环境温度 298K(25℃)；(3)空气相对湿度30%。
第二种环境条件(1)绝对大气压力89.9kpa；环境温度 313k（40℃）；空气相对湿度60%。
第三种环境条件机组在下列条件下应能输出规定的功率（允许修正）并可靠地工作。
（1）海拔不超过4000m。
（2）环境温度上限值为40℃、45℃、50℃；下限值为5℃、-15℃、-25℃、-40℃。
（3）相对湿度、凝露和霉菌①综合因素应按表1-4的规定。
②长雾机组电气零部件经长霉试验后，表面长霉等级应不超过。
GB/T2423.16—1999《电工电子产品环境试验》中规定的2级。
成都市金牛区茂腾建材商行温馨提示：机组运行的现场条件应由用户明确确定，且应对任何特殊的危险条件，如爆炸大气环境和易燃气体加以说明。
柴油发电机组安装要求：1、柴油发电机组四周应留不小于1米空间，水箱端根据水箱芯子大小留置通风窗。
本要求为机组机房的最小尺寸，用户可根据需要进行加大。
2、柴油发电机组地基基础应建在硬土地面上，夯实后，做200mm厚的混凝土地面，地面应平整。
3、用户在建造机房时，应在机组上方屋顶预埋起吊用工字钢（≤250KW以下可不要），以备日后维修用。
4、机房应通风良好，地面应平整、防滑。
5、机组排气管内径不应小于柴油机排气口直径，弯管不宜超过3个，弯管角度应大于90度，排气管应有支撑或吊装支架，保证机组消音器，增压器等不受力。
6、机房内应备有灭火器等消防工具。
柴油发电机组的组装及安装说明书
柴油发电机组的组装及安装说明书一、引言柴油发电机组作为一种广泛应用于各个领域的重要设备，其组装和安装对其正常运行和使用起着至关重要的作用。
本文将为您提供详细的柴油发电机组组装及安装说明，以确保您正确、安全地完成该过程。
二、组装过程1. 准备工作在开始组装柴油发电机组前，您需要准备以下工具和设备：- 手动工具（扳手、榔头等）- 电动工具（电钻、电动起子等）- 适量的润滑油- 相应规格的螺丝、螺母等2. 组件安装按照以下步骤依次进行组件的安装：a) 安装发动机：将发动机安装到底座上，并根据厂家提供的装配图纸进行连接。
确保发动机与底座之间的接口处使用适当的密封垫，以确保无漏油情况。
b) 安装发电机：采用正确的配合装配原则，将发电机固定在合适的位置上，并使用螺栓进行紧固。
在连接电缆之前，确保电缆端头清洁，并使用绝缘套进行保护。
c) 安装控制面板：根据发电机组的型号和规格，将控制面板安装在便于操作和监控的位置上，并正确连接电缆。
3. 连接管道a) 连接燃油管道：根据发动机和供油系统的要求，连接燃油进、出管道，确保管道连接牢固、密封良好。
b) 连接冷却水管道：将冷却水管道连接至发动机的冷却系统，确保水流通畅、无渗漏。
c) 连接排气管道：将排气管道连接至发动机的排气系统，确保排气顺畅、无泄漏。
4. 电气连接按照以下步骤进行电气连接：a) 连接电瓶：将电瓶的正负极正确连接到发电机组控制面板的电源接口上。
b) 连接自启动控制器：根据发电机组的型号和规格，将自启动控制器正确连接至控制面板，并按照说明进行接线。
c) 连接负载电缆：将负载电缆正确连接到控制面板的输出接口上，并确保接线正确牢固。
三、安装注意事项在柴油发电机组的组装和安装过程中，需要特别注意以下事项：- 勿将发电机组暴露在高温、潮湿等恶劣环境下，以免影响正常使用寿命。
- 在组装过程中，应仔细查看和检查每个组件的质量和状态，确保无缺损和松动的现象。
- 所有电气连接和接线应符合国家的安全标准，并且按照正确的接线方法进行。
柴油发电机组安装规程
柴油发电机组安装规程
1. 工艺流程
基础验收→设备开箱检验→机组安装→机组外围管线及接线施工验收→发电机静态实验和随机配电柜控制柜接线检查→发电机空载试运行和试验调整→发电机负荷试运行。
2. 控制要点
2.1 柴油发电机组应符合设计或规范。
2.2 管道支架应有减振措施。
2.3 防爆灯具及管道应符合规范。
2.4 防雷接地应符合设计或规范要求。
2.5 燃油系统及管道应有防静电措施。
3. 质量要求
本章节适用于一般工业与民用建筑的柴油发电机组及其附属设备的安装：
3.1 发电机应做出厂试验，并有出厂检验合格证明，柴油发电机组安装完成以后，做交接试验。
3.2 发电机组的中性线（工作零线）应与接地干线直接连接，螺栓防松零件齐全，且有标识。
3.3 柴油发电机本体和机械部分的外露可导电部分应分别与保护导体可靠连接，并应有标识。
3.4 燃油系统的设备及管道的防静电接地点不少于两处，接地电阻<10Ω。
3.5 发电机组至配电柜馈电线路的相间、相对地间的绝缘电阻值，低压馈电线路不应小于0.5MΩ，高压馈电线路不应小于1MΩ/KV。
3.6 柴油发电机馈电线路连接后，两端的相序应与原供电系统的相序一致。
柴油发电机组整体实例图
发电机组油路安装实例图
防爆管安装实例图。
柴油发电机组安装
第1小节柴油发电机组安装[ 1 ]主控项目1、在建筑电气工程中，自备电源的柴油发电机，均选用380V/220V的低压发电机，发电机在制造厂均做出厂试验，合格后柴油发动机组成套供货。
安装后应按本规范规定做交接试验。
由于电气交接试验是在空载情况下对发电机性能的考核，而负载情况下的考核要和柴油机有关试验一并进行，包括柴油机的调速特性能否满足供电质量要求等。
2、发电机组至低压配电柜馈电线路的相间、相对地间的绝缘电阻值应大于0.5MΩ；塑料绝缘电缆馈电线路直流耐压试验为2.4kV，时间15min，泄露电流稳定，无击穿现象。
由柴油发电机至配电室或经配套的控制柜至配电室的馈电线路，以绝缘电线或电力电缆来考虑，通电前应按本条规定进行试验；如馈电线路电封闭母线，则应按本规范对封闭母线的验收规定进行检查和试验。
3、柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致。
核相是两个电源向同一供电系统供电的必经手续，虽然不出现并列运行，但相序一致才能确保用电设备的性能和安全。
4、发电机中性线（工作零线）应与接地干线直接连接，螺栓防松零件齐全，且有标识。
[ 2 ]一般项目1、发电机组随带的控制柜接线应正确，紧固件紧固状态良好，无遗漏脱落。
开关、保护装置的型号、规格正确，验证出厂试验的锁定标记应无位移，有位移应重新按制造厂试验标定。
有的柴油发电机及其控制柜、配电柜在出厂时已做负载试验，并按产品制造要求对发电机本体保护的各类保护装置做出标定或锁定。
考虑到成套供应的柴油发电机，经运输保管和施工安装，有可能随机各柜的紧固件发生松动移位，所以要认真检查，以确保安全运行。
2、发电机本体和机械部分的可接近裸露导体应接地（PE）或接零（PEN）可靠，且有标识。
3、受电侧低压配电柜的开关设备、自动或手动切换装置和保护装置等试验合格，应按设计的自备电源使用分配预案进行负荷试验，机组连续运行12h无故障。
与柴油发电机馈电有关的电气线路及其元器件的试验均合格后，才具有作为备用电源的可能性。
柴油发电机安装注意要点范本
柴油发电机安装注意要点范本第一章：前期准备工作1.选购合适的柴油发电机：根据需要确定发电机的功率和容量，并选择可靠的品牌和型号。
2. 安装地点选择：选择坚实平整的地面作为发电机的安装地点，并确保有足够的空间进行维护和运行。
3. 供电要求：确保安装地点的供电要求满足柴油发电机的运行需求，并确保电源稳定可靠。
4.燃油供应：确保安装地点附近有燃油供应设施，并设计合理的燃油供应系统。
第二章：安装步骤及要点1.基础施工：根据发电机的尺寸和重量，进行适当的基础施工，确保基础牢固，以减少发电机的振动和噪音。
2.安装发电机组件：根据发电机的安装说明，正确安装发电机组件，包括柴油机、发电机、控制器和其他配件。
3.连接燃油系统：正确连接燃油系统，包括燃油管道和过滤器，确保燃油供应顺畅，避免空气进入燃油系统。
4.连接冷却系统：正确连接冷却系统，包括水管和散热器，确保冷却系统正常运行，及时排除冷却液泄漏问题。
5.接线和电气系统：根据发电机的接线图和电气系统设计，正确接线，确保电气系统安全可靠。
6.地线连接：确保发电机正常接地，减少电气故障的风险，并确保人身安全。
7.运行试验：在安装完成后，进行运行试验，检查发电机的性能和功能是否正常，并进行必要的调整和维护。
第三章：安装后维护及注意事项1.固定及防护：安装完成后，确保发电机固定可靠，采取必要的防护措施，避免发电机受到外部损坏。
2.定期检查：定期检查发电机的燃油、冷却、电气等系统的工作情况，发现问题及时处理。
3.清洁保养：定期清洁发电机及其周围的区域，包括滤网、散热器等部分，保持发电机的良好工作状态。
4.保养记录：建立发电机的保养记录，包括维护时间、维护内容和维护人员等信息，方便查看和维护管理。
5.安全注意事项：在发电机运行过程中，注意安全操作规程，避免发生事故，确保人身和设备的安全。
第四章：常见问题及解决方法1.发电机无法启动：检查燃油供应、电气接线等问题，确保发电机组件正常工作，排除故障。
柴油发电机组安装
柴油发电机组安装1）说明本工程在专用变电站内低压母线末端设置应急母线段，通过应急供电系统对一级负荷中特别重要的负荷供电，柴油发电机电源通过双电源自动切换开关接入应急母线段，双电源自动切换开关带有机械闭锁装置，防止并网运行。
柴油发电机组设置在地下一层。
2）工艺流程3）施工准备4）设备进场验收运至现场的设备包装及密封良好；开箱检查清点，规格应符合设计要求，附件、备件齐全；产品的技术文件齐全；产品的外观符合要求，油漆完整无损。
5）机房布置本工程的柴油机组为大型机组，要求机组的左右两侧距离墙面不小于2m，机组控制屏侧距墙的距离不小于1.6m，水箱侧距墙的距离不小于0.8m，机房高出机组1.5m，在机房内设置通风系统，并设置消防用具。
6）机组就位固定柴油发电机组水平运输到机组基础上后用起道机将发电机组提起120mm，取下水平运输用的槽钢导轨和脚轮，根据发电机组机架安装孔的位置，将减振器安装到基础上面，然后调节起道机，将发电机组安放在减振器上，每台柴油发电机组配置弹簧减振器；机组就位后调节减振器的高度以使机组水平。
减振器的安装见下图：7）机组排烟系统安装排烟系统主要由排烟管道、排烟消声器和各种连接件组成；排烟竖井内的烟道在预制的时候根据现场测量的尺寸预留出固定翼片，第一个支架采用固定式，其余采用滑动式，支架的安装参见管道支吊架章节；发动机的排烟会产生很大的噪音，为减小对周围环境的噪音污染，发动机的排烟要经过消声器的处理，使排烟口1m处的噪声小于65dB；排烟系统与柴油发电机组之间要通过柔性波纹管进行连接；排烟系统要尽量减少弯曲以减少排气的背压力。
人防发电机组排烟系统出机房前安装手动密闭阀，排烟消声器后的支管上设置单向阀门。
排烟系统的安装如下图：节点大样图8）冷却系统安装柴油发电机组通过冷却液循环冷却，采用散热器冷却系统，散热器和冷却风扇均为厂家配套的部件。
9）降噪措施隔音减振措施及安装示意图如下：隔音减振安装示意图如下：10）燃料供应系统安装燃料供应系统主要由储油罐、日用油箱、油泵、电磁阀和连接管路组成；油箱安装示意图如下：11）接地油罐用镀锌扁钢作防静电接地处理，一端与油罐连接，另一端与防雷接地网连接；燃油管道作两处防静电接地，并在管道法兰连接处用铜片跨接；发电机房内的金属风管、发电机组基础等与机房内的等电位端子板连接。
发电机设计安装规范
隔离基础
直接安装热交换器方式冷却系统来自生水进水管 生水出水管
四. 冷却系统
1.发动机海水泵性能: NH发动机
K6发动机
KV发动机
流量L/S 吸程m 扬程m
1800r/mi n
3.4 3.05 13.72
1500r/mi n
3.4 3.05 2.13
1800r/mi n
3.4 3.05 33.53
1500r/mi n
循环水箱容量: 200KW 5m3 250KW 6m3 300KW 8m2
0-1.8米
四. 燃油系统
燃油箱安装位置使得 燃油平面不高于喷油 器和不低于燃油泵吸 油口1.8米
油箱
油箱
0-1.5米
燃油箱位置高于喷油器 但不超过1.5米时,增加 单向阀以防止液力锁止 (CCEC以配置单向阀)
四. 燃油系统
单独支承带隔热层的消声器
三.进排气系统
墙壁用阻燃套筒
带防水盖的垂直排气管
波纹管
减噪百叶窗
隔离基础
柔性风道
冷凝水排泄口
四. 冷却系统
1.进风口宜设定在发电机端或发电机两侧，面积应大于水箱 面积2.2倍。
2.出风口面积应为水箱面积的1.5倍，并应在出风口安装百叶 窗和挡风墙。
3.使用柔性风道法兰与水箱连接，吸收机组位移和振动，防止 噪声传播。
3.4 3.05 20.42
1800r/mi n
6.8 3.05 33.53
1500r/mi n
6.8 3.05 20.42
2.采用蓄水池冷却水源时,蓄水池容量如下:
发电机组功率
蓄水池容量
200kW 250kW
>200m3 >270m3
柴油发电机组主要的安装方案
柴油发电机组主要的安装方案引言柴油发电机组是一种常用的备用电源设备，用于提供电力以应对停电或紧急情况。
对于发电机组的安装方案来说，不仅要考虑到安全性和可靠性，还要考虑到操作方便和维护便捷等因素。
本文将介绍柴油发电机组主要的安装方案，并以Markdown文本格式输出。
安装地点选址安装地点的选址是安装柴油发电机组时的首要考虑因素。
一般来说，柴油发电机组应安装在室外或配备专门的机房。
选址时应考虑以下几个因素：1.空间要求：发电机组需要有足够的空间进行冷却和通风。
因此，选址时要确保有足够的空间容纳发电机组和附属设备。
2.供电要求：发电机组需要接入主电网或其他电力供应设备，因此选址时要确保有稳定的电力供应。
3.噪音和振动：发电机组运行时会产生噪音和振动，选址时要尽量远离居民区和噪音敏感区，以减少对周围环境的影响。
机房设计如果选择在机房内安装柴油发电机组，需要进行机房设计。
以下是一些常见的机房设计要点：1.机房结构：机房应该具备良好的隔音和隔热性能，以减少发电机组运行时的噪音和热量对机房周围环境的影响。
同时，机房的结构要稳固，能够承受发电机组的重量和振动。
2.通风系统：机房内应配置足够的通风系统，以确保发电机组和附属设备的正常运行和散热。
通风系统可以包括新风系统和排风系统，可以通过设置通风口和风扇等设备实现。
3.防火措施：机房应配备消防设备和系统，以应对火灾风险。
防火设备可以包括火灾报警器、灭火器、喷淋系统等。
4.进出口道设计：机房应设有合适的进出口道，以便发电机组的运输、安装和维护。
进出口道可以通过设置门和斜坡等设施来实现。
室外安装方案如果选择在室外安装柴油发电机组，需要考虑以下几个因素：1.底座和固定：发电机组需要设置坚固的底座，并采取适当的固定措施，以防止发电机组在外部环境和恶劣天气条件下受到损坏或倾斜。
2.防护措施：室外安装的发电机组需要进行防护，以抵御日晒、雨水和风沙等自然环境的影响。
可以采用防水罩、遮阳篷和风沙网等设施来实现。
柴油发电机组安装要求

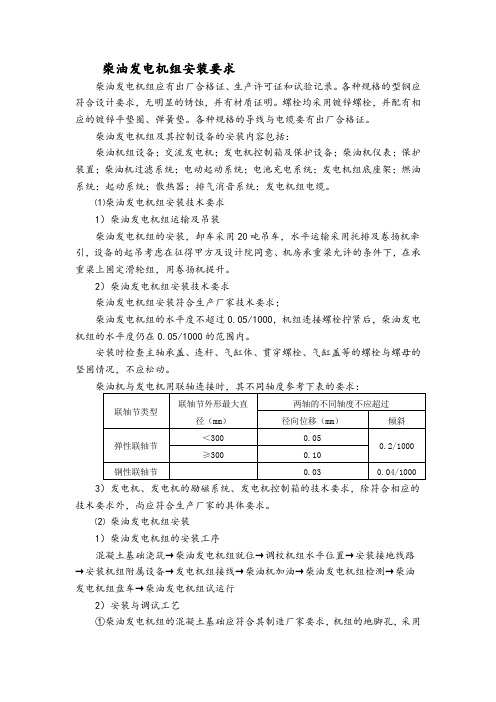

柴油发电机组安装要求柴油发电机组应有出厂合格证、生产许可证和试验记录。
各种规格的型钢应符合设计要求，无明显的锈蚀，并有材质证明。
螺栓均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。
各种规格的导线与电缆要有出厂合格证。
柴油发电机组及其控制设备的安装内容包括：柴油机组设备；交流发电机；发电机控制箱及保护设备；柴油机仪表；保护装置；柴油机过滤系统；电动起动系统；电池充电系统；发电机组底座架；燃油系统；起动系统；散热器；排气消音系统；发电机组电缆。
⑴柴油发电机组安装技术要求1）柴油发电机组运输及吊装柴油发电机组的安装，卸车采用20吨吊车，水平运输采用托排及卷扬机牵引，设备的起吊考虑在征得甲方及设计院同意、机房承重梁允许的条件下，在承重梁上固定滑轮组，用卷扬机提升。
2）柴油发电机组安装技术要求柴油发电机组安装符合生产厂家技术要求；柴油发电机组的水平度不超过0.05/1000，机组连接螺栓拧紧后，柴油发电机组的水平度仍在0.05/1000的范围内。
安装时检查主轴承盖、连杆、气缸体、贯穿螺栓、气缸盖等的螺栓与螺母的坚固情况，不应松动。
3）发电机、发电机的励磁系统、发电机控制箱的技术要求，除符合相应的技术要求外，尚应符合生产厂家的具体要求。
⑵柴油发电机组安装1）柴油发电机组的安装工序混凝土基础浇筑→柴油发电机组就位→调校机组水平位置→安装接地线路→安装机组附属设备→发电机组接线→柴油机加油→柴油发电机组检测→柴油发电机组盘车→柴油发电机组试运行2）安装与调试工艺①柴油发电机组的混凝土基础应符合其制造厂家要求，机组的地脚孔，采用二次灌浆。
其孔距尺寸按机组外形安装图确定。
②柴油发电机组启动前，应进行复查、调整和准备工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作者：非成败
作品编号：92032155GZ5702241547853215475102
时间：2020.12.13
柴油发电机组安装规范
一、发电机组的安装
1、机组安装前的准备工作
⑴机组的搬运
在搬运时应注意将起吊的绳索应系结在适当的位置，轻吊轻放。
当机组运到目的地后，应尽量放在库房内，如果没有库房需要在露天存放时，则将油箱垫高，防止雨水侵湿，箱上应加盖防雨帐篷，以防日晒雨淋损坏设备。
由于机组的体积大，重量很重，安装前应先安排好搬运路线，在机房应预留搬运口。
如果门窗不够大，可利用门窗位置预留出较大的搬运口，待机组搬入后，再补砌墙和安装门窗。
⑵开箱
开箱前应首先清除灰尘，查看箱体有无破损。
核实箱号和数量，开箱时切勿损坏机器。
开箱顺序是先折顶板、再拆侧板。
拆箱后应做以下工作：
①根据机组清单及装箱清单清点全部机组及附件；
②查看机组及附件的主要尺寸是否与图纸相符；
③检查机组及附件有无损坏和锈蚀；
④如果机组经检查后，不能及时安装，应将拆卸过的机件精加工面上
重新涂上防锈油，进行妥善保护。
对机组的传动部分和滑动部分，在防锈油尚未清除之前不要转动。
若因检查后已除去防锈油，在检查完后应重新涂上防锈油。
⑤开箱后的机组要注意保管，必须水平放置，法兰及各种接口必须封盖、包扎、防止雨水及灰沙浸入。
⑶划线定位
按照机组平面布置图所标注的机组与墙或者柱中心之间、机组与机组之间的关系尺寸，划定机组安装地点的纵、横基准线。
机组中心与墙或者柱中心之间的允许偏差为20mm，机组与机组之间的允许偏差为10mm.
⑷检查设备准备安装
检查设备，了解设计内容和施工图纸，根据设计图纸所需的材料进行备料，并按施工计划将材料按先后顺序送入施工现场。
如果无设计图纸，应参考说明书，并根据设备的用途及安装要求，同时考虑水源、电源、维修和使用等情况，确定土建平面的大小及位置，画出机组布置平面图。
⑸准备起吊设备和安装工具
2、机组的安装
⑴测量基础和机组的纵横中心线
机组在就位前，应依照图纸“放线”画出基础和机组的纵横中心
线及减振器定位线。
⑵吊装机组
吊装时应用足够强度的钢丝绳索在机组的起吊位置，不能套在轴上，也要防止碰伤油管和表盘，按要求将机组吊起，对准基础中心线和减振器，并将机组垫平。
⑶机组找平
利用垫铁将机器调至水平。
安装精度是纵向和横向水平偏差每米为0.1mm。
垫铁和机座之间不能有间隔，使其受力均匀。
二、排烟管的安装
排烟管的暴露部分不应与木材或其他易燃性物质接触。
烟管的承拓必须允许热膨胀的发生、烟管能防止雨水等进入。
排烟管的铺设有两种方式：
⑴、水平架空：优点是转弯少、阻力小；缺点是室内散热差、机房温度高。
⑵、地沟内铺设：优点是室内散热好；缺点转弯多、阻力大。
4、机组的排烟管的温度高，为防止烫伤操作员和减少辐射热对机房温度的提升，宜进行保温处理、保温耐热材料可采用玻璃丝或硅酸铝包扎，可起隔热、降噪作用。
三、排气系统的安装
⑴、柴油发电机组的排气系统工作界定是指柴油发电机组在机房内基础上安装完毕后，由发动机排气口连接至机房的排气管道。
⑵、柴油发电机组排气系统包括和发动机标准配置的消声器、波纹管、法兰、弯头、衬垫和机房连接至机房外的排气管道。
排气系统应尽可能减少弯头数量及缩短排气管的总长度袁否则袁就会导致机组的排气背压增大袁而使机组产生过多的功率损失及影响机组的正常运行和降低机组正常的使用寿命遥柴油发电机组技术资料中所规定的排气管径一般是基于排烟管总长为6m及最多一个弯头
和一个消声器的安装实例袁当排气系统在实际
安装时袁已超出了所规定的长度及弯头的数量袁则应适当加大排气管径袁其增大的幅度取决于排气管总长和弯头数量遥从机组增压器排气总管接出的第一段管道袁必须包含一柔性波纹管段袁该波纹管已随机配套给客户遥排气管第二段应被弹性支承袁以避免排气管道安装不合理袁或机组运行时排气系统因热效应而产生的相对位移
引起的附加侧应力和压应力加到机组上遥排气管道的所有支承机构和悬吊装置均应有一定的弹性遥当机房内有一台以上机组时袁切记每台机组的排气系统均应独立设计和安装袁绝不允许让不同的机组共用一个排气管道袁以避免机组运行时袁因不同机组的排气压力不同而引起的异常窜动袁及增大排气背压和防止废烟废气通过共用管道回流袁影响机组正常的功率输出袁或甚至引起机组的损坏遥
四、电气系统的安装
⑴电缆的敷设方式
电缆的敷设方式有直接埋地、利用电缆沟和沿墙敷设等几种。
⑵电缆的敷设路径的选择
选择电缆的敷设路径时，应考虑以下原则：
①电力路径最短，拐弯最少；
②使电缆尽量少受机械、化学和地中电流等因素的作用而损坏；
散热条件要好；
尽量避免与其他管道交叉；
应避开规划中要挖土的地方。
⑶电缆敷设的一般要求
敷设电缆，一定要遵守有关技术规程所规划和设计要求。
①在敷设条件许可的条件下，电缆长度可考虑1.5﹪~2﹪的余量，以作为检修时的备用，直埋电缆应作波浪形埋设。
②对于电缆引入或引出建筑物或构筑物、电缆穿过楼板及主要墙壁处、从电缆沟道引出至电杆，或沿墙壁敷设的电缆在地面上2m高度及埋入地下0.25m深的一段。
电缆应穿钢管保护，钢管内径不得小于电缆外径的2倍。
③电缆与不同管道一期埋设时，不允许在敷设煤气管、天然气管及液体燃料管路的沟道中敷设电缆；少数电缆允许敷设在水管或通风道的明沟或隧道中，或者与这些沟交叉，在热力管道的明沟或隧道中，一般不要敷设电缆；特殊情况下，如不致电缆过热时，可允许少数电缆允许敷设在热力管道的沟道中，但应分隔在不同侧，或将电缆安装在热力管道的下面。
④直埋电缆埋地深度不得小于0.7m ,其壕沟离建筑物基础不得0.6m。
⑤电缆沟的结构应考虑到防火和防水的问题。
⑥电缆的金属外皮、金属电缆头及保护钢管和金属支架等，均应可靠的接地。
为方便及安全起见，建议客户在进行机组至ATS尧配电盘及并车柜的电缆连接时，应将电缆预敷设于电缆槽，并作防渗透、防漏电处理，电气联接必须接触可靠，防止震动而引起的松动，扭断及绝缘的损伤。
作者：非成败
作品编号：92032155GZ5702241547853215475102
时间：2020.12.13
五、油管的安装
1、油管应为黑铁无缝钢管而不能采用镀锌管，油管走向应尽可能避免燃油过度受发动机散热的影响。
喷油泵前的燃油最高允许温度为60
至70，视机型不同而定。
建议在发动机和输油管之间采用软连接，并确保发动机与油箱之间的输油管不会发生泄漏。
六、安装工作的调试验收
1、机组的启封
机组出厂时，为了防止外部金属件锈蚀，有的部位进行了油封处理。
因此，新机组安装完毕，并通过检验，在符合安装要求以后，必须启封才能起动。
清洗擦除机组外部防锈油；
将60℃的热水加入冷却系统，使其分别从水泵、机体和全损耗系统用油冷却器放水开关流出，冲洗冷却系统，并软化曲轴连杆机构的防锈油。
用清洗柴油清洗油底壳，并加入清洁的柴油。
2、机组的检查
柴油机的检查
检查机组表面是否彻底清除干净，地脚螺帽有无松动现象，发现问题，及时紧固；
检查汽缸压缩力、转动曲轴检听各缸机件运转有无异常响声，曲轴转动是否自如，同时将全损耗系统用油泵入各摩擦表面，人力撬动曲轴，感觉很费力和有反推力（弹力），表示压缩正常；
检查燃油供给系统的情况
检查燃油箱上的通气孔是否畅通，如有污物应清除干净。
加入的柴油是否符合要求的牌号，油量是否足够，然后再打开油路开关；
旋松柴油滤清器或喷油泵的放气螺钉，用手泵泵油，排除油路中的空气；
检查各油管接头有无漏水现象，如有问题应及时处理。
检查水冷却系统的情况
检查水箱，如水量不足，应加足清洁的软水或防冻液；
检查各水管接头有无漏水现象，如有问题应及时处理；
检查传动带的松紧度是否适当。
其方法是用手压传动带的中部，传动带
检查润滑系统的情况
a.检查各全损耗系统用油管接头有无漏油现象，如有问题应及时处理；
b.检查油底壳的全损耗系统用油量，抽出全损耗系统用油尺，观察全损耗系统
c.用油的高度是否符合规定的要求,如不符合应进行调整。
a.检查蓄电池电解液的密度，其正常值为1.24-1.28，当密度小于1.180时，
b.表明电池量不足，应给电池充电；
c.检查电路是否连接正确；
d.检查蓄电池接线柱上有无积污和氧化现象，若有应清洁干净；
e.检查启动电动机及电磁操作机构及其他电气是否接触良好。
2、交流发电机的检查
单轴承发电机的机械耦合要特别注意，转子间的气息要均匀；
按原理图和接线图，选择合适的电力电缆，用铜接头来接线，铜接头与汇流排、汇流排与汇流排固定紧后，其接头的间隙大于0.05mm。
导线间的距离要大于10mm，还需要加装必要的接地线；
发电机出线盒内的接线端子标有：U、V、W和N，它不表示实际的相序，实际的相序取决于发电机的转向。
合格证上引有UVW表示顺时针旋转时的相序，VUW则表示逆时针旋转时的实际相序；
检查控制屏的接线是否有脱落，必要时逐一检查。
