螺纹紧固件及其连接的画法教案

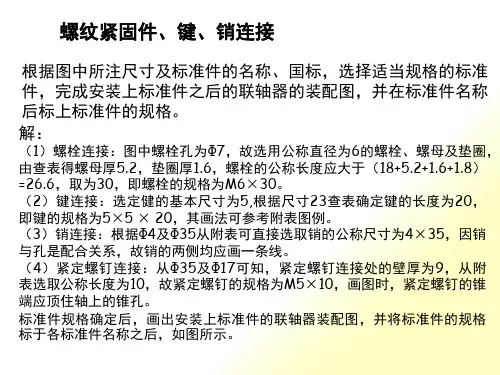

螺纹紧固件、键、销的连接画法
•
17、一个人即使已登上顶峰，也仍要自强不息。下午11时10分47秒下午11时10分23:10:4723.7.27
专家告诉
规定标记： 例：螺钉GB/T 65 M12×l
开槽圆柱 头螺钉
简化画法：
0.1d×45°
1.5d 0.2d
d
0.3d
2d
0.6d
l
0.3d
螺纹紧固件装配图的画法 螺栓装配图的简化画法
★ 被连接件的孔径=1.1d ★ 两块板的剖面线方向相反 ★ 螺栓、垫圈、螺母按不剖画 ★ 螺栓的有效长度按下式计算
联轴器装配图（未安装标准件之前）
联轴器装配过程模型
螺纹紧固件
常用的螺纹紧固件有：螺栓、螺钉、螺柱、 螺母和垫圈等。由于这类零件都是标准件，通常 只需用简化画法画出它们的装配图，同时给出它 们的规定标记。
标记方法按“GB”有关规定。
⒈ 六角螺母
简化画法：
规定标记： 例：
0.8d
螺母 GB/T 6170 M12
⒉ 销的种类 ⒊ 销的标记
圆柱销 圆锥销
公称直径10mm，长50mm的B型圆柱销
标记：销 GB119-86 B10×50
销联接的画法
⒈ 圆柱销联接
圆柱销
⒉ 圆锥销联接
零件1
圆锥销
轴 轴套
零件2
齿轮
★作用
传递运动和动力 改变轴的转速与转向
圆柱齿轮 ★种类 圆锥齿轮
蜗轮蜗杆
用于两平行轴的传动。 用于两相交轴的传动。 用于两交叉轴的传动。
国标号
螺纹规格
其中： d=螺纹大径
2d
⒉ 六角头螺栓
规定标记：例：螺栓GB/T 5780 M12×80
螺纹紧固件及其连接画法
螺 纹 规 格 d=M10 、 公 称 长 度 l=60 mm、性能等级为常用的4.8级、不 经表面处理、产品等级为A级的开槽 圆柱头螺钉：
完整标记：螺钉 GB/T 75 —1985-M5×12-14H-O 简化标记： 螺钉 GB/T 75 M5×12
螺纹规格D=M16、性能等级 为常用的8级、不经表面处理、 产品等级为A级的1型六角螺母：
完整标记：螺母 GB/T 6170 —2000-M16-8-A
简化标记： 螺母 GB/T 6170 M16
六角头螺栓连接画法
六角头螺栓 六角螺母 平垫圈
螺栓连接画图步骤
双头螺柱连接画法
双头螺柱 六角螺母 弹簧垫圈
开槽圆柱头螺钉连接画法
开槽圆柱头螺钉
开槽沉头螺钉连接画法
开槽沉头螺钉
螺纹紧固件公称长度 l 的确定
螺 栓 公 称 长 度 l ≈δ1+δ2+h( 垫 圈 厚 )+m( 螺 母 厚 )
+0.3d (螺栓末端伸出的长度) 设 d =20 mm，δ1=32 mm、 δ2=30 mm，则 l ≈δ1+δ2+h+m+0.3d
答案
按“ESC”键退出 over
7-1-1-2 螺纹紧固件标记及画法的练习-由所给图形及尺寸，写出
标记。
答案
按“ESC”键退出 over
7-1-1-3 螺纹紧固件标记及画法的练习-由所给图形及尺寸，写出
标记。
答案
按“ESC”键退出 over
螺纹紧固件及连接件画法
压力角 啮合角,
（2）标准直齿圆柱齿轮的轮齿各部分尺寸与模数的关系。
2．直齿圆柱齿轮的规定画法
（1）单个齿轮的画法。 国家标准只对齿轮的轮齿部分作了规定画法，其余结构按齿轮 轮廓的真实投影绘制。GB4459.2—2003规定齿轮画法为（如下 图所示）： 1）在表示齿轮端面的视图中，齿顶圆用粗实线表示，齿根圆用 细实线表示或省略不画，分度圆用细点画线表示，如下图（a） 所示。 2）另一视图一般画成全剖视图，轮齿按不剖处理。用粗实线表 示齿顶线和齿根线，用细点画线表示分度线，如下图（b）所示。 3）若不画成剖视图，则齿根线可省略不画，如下图（c）所示。 4）轮齿为斜齿、人字齿时，则在投影为非圆的视图上，用三条 与齿线方向一致的细实线表示，如下图（c）、下图（d）所示。
簧丝直径≤2mm 断面可用涂黑表示
示意画法
一、滚动轴承的作用、结构及分类
作用 减小摩擦力，机械效率高、结构紧凑
结构 由内圈、外圈、滚动体
和保持架组成
分类 按其受力方向分为：
向心轴承－主要承受径向力 推力轴承－只受轴向力 向心推力轴承－同时承受径向和轴向力
外圈 滚珠 内圈 保持架
二、滚动轴承的画法
表示轴承的基本结构、尺寸、公差等级、技术 性能特征。
由轴承类型代号、尺寸系列代号和内径代号构成。
滚动轴承 6 2 08 第一组数字是轴承类型代号 第二组数字是尺寸系列代号
第三组数字是内径代号
4、补充代号 改变 前置 后置 查阅手册
一、在螺纹的规定画法中，要抓住三条线
牙顶用粗实线表示；牙底用细实线表示； 螺纹终止线用粗实线表示
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径 公差带代号
长：L 中等：N 短：S
螺纹紧固件及其连接画法ppt课件
完整标记： 垫圈 GB/T 93—1987-16-65Mn-O 简化标记：垫圈 GB/T 93 16 （从标准中查得，该垫圈的d最小为 Φ 16.2 mm）
15
螺纹紧固件的画法
1．查表法 按国家标准规定的数据画图。
螺母查表画法
2．比例画法
（3）在剖视图中，相互接触的两零件的剖面线方向应 相反或间隔不同，而同一个零件在各剖视图中，剖面线的 方向和间隔应相同。
22
六角头螺栓连接画法
六角头螺栓 六角螺母 平垫圈
螺栓连接画图步骤
23
双头螺柱连接画法
双头螺柱 六角螺母 弹簧垫圈
24
开槽圆柱头螺钉连接画法
开槽圆柱头螺钉
25
开槽沉头螺钉连接画法
14
名称及 标准编号
图例
平垫圈
GB/T 97.1 —2002
标准型 弹簧垫圈
GB/T 93 —1987
标记示例
标 准 系 列 、 规 格 为 10mm 、 性 能 等 级为常用的200HV级、表面氧化、产 品等级为A 级的平垫圈：
完整标记：垫圈GB/T 97.1—200210-200HV-A-O
简化标记：垫圈 GB/T 97.1 10 （从标准中查得，该垫圈内径d1为 φ 10.5 mm）
+0.8d+0.3d
=62 mm+1.25d
=87 mm 查表得出与其相近的数值为：
l = 90 mm
27
双头螺柱的公称长度l
双头螺柱的公称长度l是 指双头螺柱上无螺纹部分 长度与螺柱紧固端长度之 和，而不是双头螺柱的总 长。
l ≈ δ + h + m + 0.3d

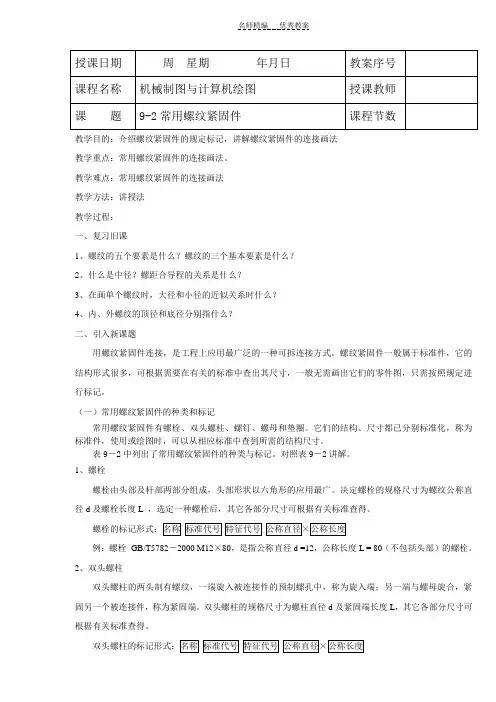

《机械制图教案》常用螺纹紧固件
教学目的：介绍螺纹紧固件的规定标记，讲解螺纹紧固件的连接画法教学重点：常用螺纹紧固件的连接画法。
教学难点：常用螺纹紧固件的连接画法教学方法：讲授法教学过程：一、复习旧课1、螺纹的五个要素是什么？螺纹的三个基本要素是什么？2、什么是中径？螺距合导程的关系是什么？3、在画单个螺纹时，大径和小径的近似关系时什么？4、内、外螺纹的顶径和底径分别指什么？二、引入新课题用螺纹紧固件连接，是工程上应用最广泛的一种可拆连接方式。
螺纹紧固件一般属于标准件，它的结构形式很多，可根据需要在有关的标准中查出其尺寸，一般无需画出它们的零件图，只需按照规定进行标记。
（一）常用螺纹紧固件的种类和标记常用螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈。
它们的结构、尺寸都已分别标准化，称为标准件，使用或绘图时，可以从相应标准中查到所需的结构尺寸。
表9－2中列出了常用螺纹紧固件的种类与标记。
对照表9－2讲解。
1、螺栓螺栓由头部及杆部两部分组成，头部形状以六角形的应用最广。
决定螺栓的规格尺寸为螺纹公称直径d及螺栓长度L ，选定一种螺栓后，其它各部分尺寸可根据有关标准查得。
例：螺栓GB/T5782－2000 M12×80，是指公称直径d =12，公称长度L = 80（不包括头部）的螺栓。
2、双头螺柱双头螺柱的两头制有螺纹，一端旋入被连接件的预制螺孔中，称为旋入端；另一端与螺母旋合，紧固另一个被连接件，称为紧固端。
双头螺柱的规格尺寸为螺柱直径d及紧固端长度L，其它各部分尺寸可根据有关标准查得。
例：螺柱GB/T898－1988 M10×50，是指公称直径d =10，公称长度L = 50（不包括旋入端）的双头螺柱。
3、螺母螺母通常与螺栓或螺柱配合着使用，起连接作用，以六角螺母应用最广。
螺母的规格尺寸为螺纹公称直径D，选定一种螺母后，其各部分尺寸可根据有关标准查得。
例：螺母GB/T6170－2000 M12，指螺纹规格D=M12的螺母。

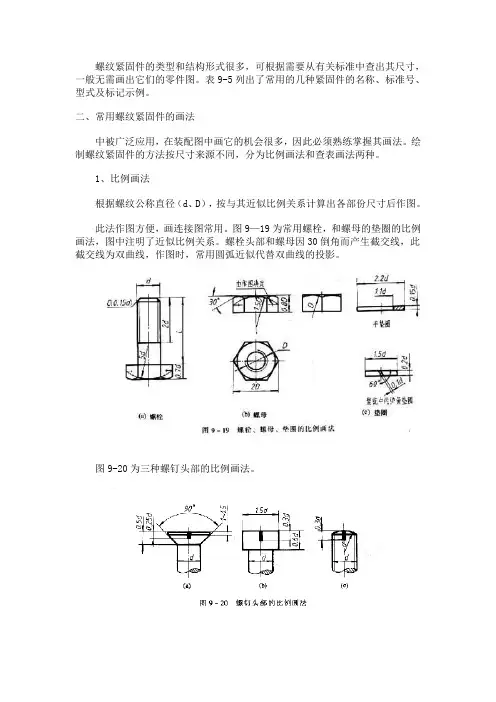

螺纹紧固件及螺纹连接的画法
螺纹紧固件的类型和结构形式很多，可根据需要从有关标准中查出其尺寸，一般无需画出它们的零件图。
表9-5列出了常用的几种紧固件的名称、标准号、型式及标记示例。
二、常用螺纹紧固件的画法中被广泛应用，在装配图中画它的机会很多，因此必须熟练掌握其画法。
绘制螺纹紧固件的方法按尺寸来源不同，分为比例画法和查表画法两种。
1、比例画法根据螺纹公称直径（d、D），按与其近似比例关系计算出各部份尺寸后作图。
此法作图方便，画连接图常用。
图9—19为常用螺栓，和螺母的垫圈的比例画法，图中注明了近似比例关系。
螺栓头部和螺母因30倒角而产生截交线，此截交线为双曲线，作图时，常用圆弧近似代替双曲线的投影。
图9-20为三种螺钉头部的比例画法。
2、查表画法根据紧固件标记，在相应的标准中（见附表2-21~附表2—10）查得各有关尺寸后作图。
例如需绘制下例螺栓，螺母，垫圈的视图，则可从附录有关表格中表查得各主要部分尺寸。
（1）螺栓GB/5782—2000 M10×40直径d=10 六角头对边距s=16 螺纹长度b=26螺栓头厚度k=6.68 公称长度l=40 六角头对角距E=17.7(2.) 螺母 GB/T6170一2000 M10厚度Mmax=8.4 其他尺寸与螺栓头部对应部份相同(3) 垫圈 GB/T97.1-1985 10外径D=20 内径D=10.5 厚度H=2根据上述尺寸,即可绘制它们的视图(图9一21)。
图中的视图配置，为表达所常用。
三．螺纹紧固件的连接画法螺纹紧固件的连接形式通常有螺栓连接，螺柱连接和螺钉连接三类。
（一）栓连接螺栓连接一般适用干两个不太厚并允许钻成通孔的零件连接，如图9一22a。
连接前，先在两被连接件上钻出通孔，如图9-22b,通孔直径一般取1.1d(d为螺栓公称直径)；将螺栓从一端插入孔中，如图9-22c;另一端再加上垫圈，拧紧螺母，即完成了螺栓连接，如图9一22d。
为了适应连接不同厚度的零件，螺栓有各种长度的规格。
机械制图教案-螺纹及螺纹紧固件
书
设
计
螺纹及螺纹紧固件
1．螺纹的形成和结构
（1）螺纹的形成（2）螺纹的结构
2．螺纹的结构要素
（1）牙型（2）公称直径
（3）线数（4）螺距和导程
（5）旋向
课 后
小 结
结合螺纹在日常生活的应用举例
教 学 过 程
教 学
环 节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
一
二
三
组织教学与引入前言
（5）旋向：螺纹的旋向有左旋和右旋之分。顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹。
二、
师生问好，强调课堂纪律。
提问学生回答问题
详细讲解螺纹的形成
螺纹的结构要素的组成
5分
10分
10分
20分
20分
教 学 过 程
教 学
环 节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
四、
三、内、外螺纹连接时，以上要素须相同，才可旋合在一起。
四、螺纹的三要素：牙型、直径和螺距是决定螺纹最基本的要素。三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹，称为非标准螺纹。
内、外螺纹连接时，以上要素须相同，才可旋合在一起。
教 学 设 计
授课班级
授课日期
5.28-6.3
第27、28课时
课 型
新授
教具、资料
教材、教案、多媒体
课 题
螺纹及螺纹紧固件
教 学
目 标
要 求
知识
与
《螺纹紧固件的连接画法》说课稿比赛.ppt
❖ 举例：螺栓连接用到5种零件：2 个被 连接零件，1个螺栓，1个垫圈，1个螺 母。（模型展示如下页图）当两个被连 接的零件确定后，螺栓从下往上旋入， 然后套上垫圈，最后旋入螺母，这样螺 栓连接就完成了。其中板孔的规定值为 ≈1.1d。其余尺寸均按紧固件的比例画 法完成。
❖
三、分组活动（1）
❖ 1、教师分配活动任务：
动手合作讨论，形象 的理解各种螺纹连接 的连接关系，从而帮 助学生理解并掌握三 种螺纹连接的画法。
❖ 教师总结
❖ 布置作业
课前准备
活动材料：白纸、铅笔、红水笔、剪刀、透 明胶布、制图工具。
一、新课导入、问题提出
讲授法 ❖ 1、 新课导入：复习单个螺纹紧固件的比例画法 ❖ 2 、教学内容介绍：学习螺栓连接、双头螺柱连接、
❖ 活动分组，要求每个小组都推选出一个组长，由组 长对组内的成员分配好任务，每人完成其中一种零 件的尺寸计算并画图。要求线条粗细分明，比例准 确。然后剪下来并模拟连接过程，按照连接顺序在 张贴板上贴好。
❖ 第一组
第二组
第三组
❖ 螺栓连接
螺柱连接
螺钉连接
四、成果展示
❖ 学生活动结束，在黑板上张贴演示。
连接及螺钉连接画法中的联系与区别。
二、学情分析
❖ 技校生对生产实践了解甚少又缺乏抽象 思维，而本节课内容比较抽象，所有连接的 规定画法都是根据国家标准的特定画法。因 此对于这些学生来说理解上有难度，他们不 能找出其中的规律。所以我要做的事就是帮 助他们创造情境，设计活动。把抽象的线条 变成形象的图案。并在活动中找出三种连接 的区别与联系，帮助学生加深理解，克服难 点，才能掌握重点。
三、教法分析
❖ “行为导向教学法”要求教师应激 发学生学习的积极性，为学生提供充分 从事动手锻炼的机会，帮助他们进行自 主探究和合作交流，为了顺利达到这一 目标，我所用到的教学方法有：举例法、 演示法、提问技术、启发技术、张贴展 示法、卡片展示法、鼓励教学法。
第十二讲 螺纹紧固件螺纹连接画法PPT课件
(二)齿轮和齿条啮合的画法
齿轮直径无限大时，齿顶圆、齿根圆、分度 圆和齿廓都变成直线，齿轮成为齿条。
齿轮与齿条啮合的画法与齿轮啮合画法基本 相同。
25
六、滚 动 轴 承
（一）滚动轴承的结构、分类
● 结构 由内圈、外圈、滚动体 和保持架组成。
● 分类 按其承受的载荷方向分为：
☆向心轴承—主要承受径向力
★ 螺栓、垫圈、螺母按不剖画
t1 ★ 螺栓的有效长度按下式计算
l计=t1+t2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
计算后查表取标准值
5
画图步骤：
先画俯视图较方便
6
⒉ 螺钉装配图的简化画法
t
l bm
0.5d 螺钉长度：l计=bm+t
bm:
钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
b
D+t1
注: t1 —轮毂上键槽深度
b —键槽宽度 t1、b可按孔径D从标准中查出。
18
四、 销 联 接
(一)销的功用、种类及标记
⒈ 销的功用 销主要用于零件之间的定位，也可用于零件之
间的联接，但只能传递不大的扭矩。
⒉ 销的种类 ⒊ 销的标记
圆柱销 圆锥销
公称直径10mm，长50mm的B型圆柱销
23
⑵ 两圆柱齿轮啮合的画法
画图要点：
★在非圆投影的剖视图 中，两轮节线重合， 画点划线。齿根线画 粗实线。齿顶线画法 为一个轮齿为可见， 画粗实线，一个轮齿 被遮住，画虚线。
★在投影为圆的视图中， 两轮节圆相切，齿顶 圆画粗实线，齿根圆 画细实线或省略不画。
（注：标准齿轮的节圆=分度圆。） 24
螺纹紧固件及连接画法
简 化标 记： 螺母 GB/T 6170 M16
表 示 ： 螺 纹 规 格 D=M16 、 性 能等级为常用的8级、不经表面 处理、产品等级为A级的1型六角 螺母。
名称及 标准编号
平垫圈 GB/T 97.1
-2002
图例
标准型 弹簧垫圈
GB/T 93 -1987
标记有完整标记和简化标记两种，要符合“GB”有关规定
。
名称及 标准编号
六角头螺栓 GB/T 5782-2000
图例
标记 示例
完整标记：螺栓GB/T 5782-2000-M12×80-8.8-A-O 简化标记：螺栓GB/T 5782 M12×80
表示：螺纹规格d=M12、公称长度l=80 mm、性能等级 为8.8级、表面氧化、产品等级为A 级的六角头螺栓。
螺栓、螺柱和螺钉都是在圆柱表面上制出螺 纹，起到连接其他零件的作用。
螺栓一般用于被连接件钻成通孔的情况。
螺栓连接演示
1.螺栓装配图的简化画法
0.3d
2 l
★ 被连接件的孔径=1.1d ★ 两块板的剖面线方向相反
★ 螺栓、垫圈、螺母按不剖画
1 ★ 螺栓的有效长度按下式计算
l计= 1+ 2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
规定标记： 螺母 GB/T 6170 M12
国标号 螺纹规格
简化画法：
c.垫圈的比例画法 规定标记： 垫圈GB/T 97.1 12
指用于M12的 螺栓或螺钉
垫圈 GB/T 93 16
d.双头螺柱和螺钉头的画法
双头螺柱
开槽 圆柱头螺钉、 沉头螺钉
7-2 螺纹紧固件及其连接的画法
0.8D
0.25d
0.5d
b m+0.5d δ 1
螺柱连接的画法
22Dd
11..55dd
1
dd
螺柱连接的画法
LL
bbmm 22dd
ma
h L
螺柱的公称长度 按下式计算：
L=δ1+h+m+a a=0.3d
查标准，选取与接近的 标准长度值为螺柱标记 中的公称长度。
旋入端的长度bm与被旋 入零件的材料有关：
单个螺纹紧固件的近似画法
螺栓连接的画法
(1) 螺栓公称长度L应按下式估算：
式中
L=δ1+δ2+b + H +a
δ1，δ2——被连接零件的厚度； a=(0.3～0.4)d， d为螺栓的公称直径
b = 0.15d
H = 0.8d
(2) 图中其他尺寸与d的比例关系为：
d0 = 1.1 d R = 1.5 d
画法注意事项—1
双头螺柱连接由双头螺柱、螺母、垫圈组成。双头螺柱连接多用 于被连接件之一太厚，不适于钻成通孔或不能钻成通孔的场合。
各部分比例尺寸与螺栓连接一致。
画法注意事项— 2
螺钉连接不用螺母，而将螺钉直接拧入被连接件的螺孔里。 螺钉连接适用于受力不大的零件间的连接（如外壳与机座的连 接）。各部分比例尺寸与双头螺柱连接一致。
四、简化画法
d
bm
0.5d
螺钉连接的画法
螺钉连接不用螺母，它一般用于 受力不大而又不需经常拆卸的地方。 被连接零件中一个加工出螺孔，另 一零件加工出通孔。装配图中 , 螺钉连接通常采用比例画法。
0.25d
0.5d
l
0.6d
螺纹紧固件及其连接的画法教案
螺纹紧固件及其连接的画法教案第一章：螺纹的基本概念1.1 螺纹的定义与分类1.2 螺纹的主要参数1.3 螺纹的画法与标注第二章：螺纹紧固件的介绍2.1 螺栓与螺母的种类与结构2.2 螺纹紧固件的选用原则2.3 螺纹紧固件的性能与标准第三章：螺纹连接的画法3.1 螺纹连接的基本画法3.2 螺纹连接的详细画法3.3 螺纹连接的标注方法第四章：螺纹连接的计算4.1 螺纹连接的预紧力计算4.2 螺纹连接的摩擦力矩计算4.3 螺纹连接的强度计算第五章：螺纹连接的画法实践案例5.1 单个螺纹连接的画法实践5.2 多个螺纹连接的画法实践5.3 复杂场景中螺纹连接的画法实践第六章：螺纹连接的画法技巧与注意事项6.1 螺纹连接画法的技巧6.2 螺纹连接画法的注意事项6.3 螺纹连接画法的常见问题与解答第七章：螺纹紧固件的安装与拆卸7.1 螺纹紧固件的安装方法7.2 螺纹紧固件的拆卸方法7.3 螺纹紧固件的安装与拆卸注意事项第八章：螺纹连接的失效分析与预防8.1 螺纹连接的常见失效形式8.2 螺纹连接失效的原因分析8.3 螺纹连接失效的预防措施第九章：螺纹连接的应用实例9.1 机械设备中的螺纹连接应用实例9.2 汽车工程中的螺纹连接应用实例9.3 建筑工程中的螺纹连接应用实例第十章：综合练习与课程总结10.1 螺纹连接的画法综合练习10.2 螺纹连接的画法课程总结10.3 螺纹连接的画法拓展学习建议重点和难点解析一、螺纹的基本概念补充和说明：螺纹的主要参数包括螺距、公称直径、螺纹角度等，这些参数直接影响螺纹的承载能力和连接的可靠性。
二、螺纹紧固件的介绍补充和说明：螺纹紧固件的性能包括预紧力、摩擦力矩等，这些性能指标是确保连接安全的关键。
了解不同国家和行业的螺纹标准对于正确选用和使用螺纹紧固件至关重要。
三、螺纹连接的画法补充和说明：基本画法包括螺纹的轮廓线、螺纹的指示线等，而详细画法则包括螺纹连接的剖面线、螺纹连接的标注等。
教案：绘制螺栓连接图
机械制图教案第 1 页
机械制图教案第2 页
〖任务分析〗
螺栓连接由螺栓、螺母、垫圈等标准件组成。
连
接特点是：两个被连接件上加工出通孔，装配后通孔
与螺杆之间有间隙，螺栓连接一般可用来连接不太厚
并能钻通孔的零件。
〖知识学习〗
一、螺栓及画法
螺栓常用的是六角头螺栓，它由头部和杆身组
成。
头部为六棱柱形状，杆身上加工了外螺纹。
机械制图教案第3 页
二、螺母的画法
螺母的外形近似为正六棱柱，内部加工有螺孔
、内螺纹的画法
机械制图教案第4页
其画法如下：
探索思考：
垫圈的内圆直径为多少？〖任务实施〗
螺栓连接的画法
〖布置作业〗
、分析下图螺纹画法，并改正错误2、补全下图螺栓连接
外形图
、大径线→粗实线
、小径线→细实线且入倒角
四、螺栓连接的画法
〖布置作业〗
绘制M20的螺栓连接图。
螺纹及螺纹紧固件画法
第二十五讲螺纹及其画法一、螺纹的基本要素（1）螺纹牙形在通过螺纹轴线的断面上，螺纹的轮廓形状，称为螺纹牙形。
它有三角形、梯形、锯齿形和矩形等。
不同的螺纹牙形，有不同的用途。
（2）螺纹直径①大径（公称直径）是螺纹的最大直径，即与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径，用d（外螺纹）或D（内螺纹）表示。
②小径是螺纹的最小直径，即与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径，称为小径，用d1（外螺纹）或D1（内螺纹）表示。
③中径在大径与小径圆柱面之间有一假想圆柱，在母线上牙形的沟槽和凸起宽度相等。
此假想圆柱称为中径圆柱，其直径称为中径。
它是控制螺纹精度的主要参数之一。
（3）螺纹线数（n）螺纹有单线（常用）和多线之分，沿一条螺旋线形成的螺纹为单线螺纹；沿轴向等距分布的两条或两条以上的螺旋线所形成的螺纹为多线螺纹。
（4）螺距（P）和导程（Ph）螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距。
同一条螺纹线上相邻两牙在中径线上对应两点间的轴向距离，称为导程，由图7—5可知，螺距和导程的关系：单线螺纹 P=Ph；多线螺纹 Ph=nP （5）旋向:螺纹分右旋和左旋两种。
顺时针旋转时旋入的螺纹，称为右旋螺纹。
逆时针旋转时旋入的螺纹，称为左旋螺纹。
工程上常用右旋螺纹。
只有牙形、直径、螺距、线数和旋向完全相同的内外螺纹，才能相互旋合。
二、螺纹的规定画法机械制图国家标准对螺纹画法作了详细的规定。
1、外螺纹的画法外螺纹不论其牙形如何，螺纹的牙顶（大径）及螺纹终止线用粗实线表示，螺杆的倒角或倒圆部分也应画出；牙底（小径）用细实线表示。
画图时小径尺寸近似地取d1≈0.85d。
在垂直于螺纹轴线投影面上的视图中，表示牙底的细实线圆只画3/4圈，此时倒角省略不画。
画剖视图时螺纹终止线只画一小段粗实线到小径处，剖面线应画到粗实线。
2、内螺纹的画法在剖视图中，小径用粗实线表示，大径用细实线表示；在投影为圆的视图上，表示大径圆用细实线只画约3/4圈，倒角圆省略不画，螺纹的终止线用粗实线表示，剖面线画到粗实线处。
螺纹紧固件及连接画法
复
习
螺纹的规定画法 3．螺纹连接的画法 剖视图中，旋合部分应按外螺纹的 画法绘制，其余部分仍按各自的画法表 示。粗、细实线应分别对齐。
复
解释标记： Rc 3/4
习
Rp1/2－LH
M16×I.5LH—6H
导 入 新 课
在各种机械和设备中，常用螺栓、 螺柱、螺钉以及螺母、垫圈等螺纹紧固 件，由这些螺纹紧固件可组成三种常见
复
习
螺纹的规定画法 1．外螺纹的画法 大径用粗实线画，小径用细实线画
（圆画3/4圈），螺纹终止线用粗实线画，
剖面线必须画到粗实线处。螺杆倒角为圆
的投影不画。
复
习
螺纹的规定画法 2．内螺纹的画法
大径用细实线画（圆画3/4圈），小径用粗 实线画，螺纹终止线用粗实线画，剖面线必须 画到粗实线处。螺孔倒角为圆的投影不画。 不可见螺纹的所有图线（轴线除外）均用 虚线绘制。 不穿通的螺孔，分别画出钻孔深度与螺孔 深度，底部的锥顶角画成120°（粗实线画）。
(4)螺钉连接
(1)画螺纹紧固件连接时的规定
螺柱连接画法：
① 螺柱旋入端的螺纹终止线与两个被连接件 的接触面画成一条线； ② 螺孔可采用简化画法，即仅按螺孔深度画 出，而不画钻孔深度。 说明： ① 旋入端的长度bm与材料有关，钢或青铜 取bm=d；铸铁取bm=1.25d；铝等软金属取 bm=2d ② 螺孔深度l1=bm +0.5d 钻孔深度l2 =bm +d
小
结
1. 熟悉螺纹紧固件及规定标记； 2. 掌握螺栓连接、螺柱连接0、62
的连接形式：螺栓连接、螺柱连接和螺
钉连接。
四、螺纹紧固件
１．常用螺纹紧固件的种类和标记 ２．螺纹紧固件的连接画法
机械制图《螺纹紧固件及其连接的画法》教案
任务实施
一、螺栓连接
（1）螺栓连接的适用场合
螺栓用来连接两个不太厚并能钻成通孔的零件，并与垫圈、螺母配合进行连接。
（2）螺栓连接的画法
（3）螺栓连接画法的注意点
五线口诀：一条线，两条线，）双头螺柱连接的适用场合
当两个被连接件中有一个很厚，或者不适合用螺栓连接时，常用双头螺柱连接。
机械制图《螺纹紧固件及其连接的画法》教案
课题
§7.2螺纹紧固件及其连接的画法
授课教师
授课班级
一、教学目标
1.知识目标：
（1）掌握螺栓连接、双头螺柱连接的规定画法；
（2）比较两种螺纹连接画法的联系与区别。
2.能力目标：
（1）培养学生观察能力和分析能力；
（2）加强学生看图能力和绘图能力的培养。
3.情感目标：
（2）双头螺柱连接的画法
（3）双头螺柱连接画法的注意点
七线口诀：一条线，两条线，相同线，相反线，外形线，平齐线，对齐线
课堂练习
（见附纸）
1、分析螺栓连接、双头螺柱连接画法的错误。
2、（09高考题）按简化画法，补全螺栓连接图中的缺线。
课堂小结
一、螺栓连接的画法
二、螺柱连接的画法
三、两种连接画法的比较
布置作业
一、复习本节课的内容
二、完成习题纸的作业
三、预习螺钉连接的画法
（1）通过学习培养学生耐心细致的工作作风
（2）通过学习培养学生严肃认真的工作态度
二、教学重点与难点
重点：掌握螺栓连接的画法
难点：明确螺栓连接、双头螺柱连接画法中的联系与区别
三、教学方法
创设情景法、讲解点拨法、分析比较法
四、教学过程
教学过程
教学内容
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作者：谌小婷
联系电话：
单位地址：武汉市青山区冶金大道49#邮政编码：430080
第二节螺纹紧固件及其连接的画法
课堂类型：讲授
课时数：2学时
教学目的：1、介绍螺纹紧固件的画法和规定标记
2、讲解螺栓连接的画法
教学内容：1、掌握常用螺纹紧固件的规定标记，熟悉它们的查表方法
2、熟练掌握螺栓连接的画法
教学重点：螺栓连接的画法
教学难点：螺栓连接的画法
教具：模型：“螺栓”；多媒体课件
教学方法：通过模型和多媒体课件的演示，让同学们对于螺栓连接的装配过程及画法注意事项有更直观的印象。
教学过程：
一、复习旧课
1.螺纹的5个基本要素
2.螺纹的规定画法
二、引入新课题
用螺纹紧固件连接，是工程上应用最广泛的一种可拆连接方式。
螺纹紧固件一般属于标准件，它的结构形式很多，可根据需要在有关的标准中查出其尺寸，一般无需画出它们的零件图，只需按照规定进行标记。
三、讲授新课
（一）常用螺纹紧固件的比例画法及其标记
1.六角螺母
螺母的标记形式：名称标准代号特征代号公称直径
例：螺母GB/T6170 M12，指螺纹规格D=12的螺母。
2.六角头螺栓
螺栓的标记形式：名称标准代号特征代号公称直径×公称长度
例：螺栓GB/T5782 M12×90，是指公称直径d =12，公称长度L = 90（不包括头部）的螺栓。
3.平垫圈
平垫圈的标记形式：名称标准代号规格尺寸
例：垫圈GB/T95 12，指规格尺寸d=16的平垫圈。
4.开槽圆柱头螺钉
螺钉的标记形式：名称标准代号特征代号公称直径×公称长度
例：螺钉GB65 M12×40，是指公称直径d = 12，公称长度L = 40（不包括头部）的螺钉。
（二）螺栓连接装配图的画法
1、适用场合及装配过程
（1）适用场合：用来连接不太厚、而且又允许钻成通孔的零件。
（2）装配过程：Ⅰ.螺栓穿过被连接件的通孔。
（为便于装配,此通孔应稍大于螺栓杆的直径d,约为）
Ⅱ.在制有螺纹的一端装上垫圈,拧上螺母。
(加垫圈的目的是为了避免拧紧螺母时损坏被连接件的表面。
2螺栓连接装配图的画法
（1）被连接件的孔径=；两块板的剖面线方向相反。
（2）两被连接件接触面形成一条轮廓线。
（3）螺栓、垫圈、螺母按不剖画。
（4）螺栓的螺纹大径和被连接件光孔之间有两条轮廓线，零件接触面轮廓线在此之间应画出。
（5）螺栓的有效长度按下式计算
L=δ1+ δ2+(垫圈厚) +(螺母)+ 计算后查表取标准值
3、画图步骤
4、螺栓连接常见错误
①两相邻零件的剖面线方向
应相反。
②螺栓与螺孔之间应画出间
隙。
③应画出螺纹段及螺纹终止
线。
四、小结
1、常用螺纹紧固件的规定标记。
2、螺栓连接的画法及其应用场合。
五、布置作业
习题集P115。
