ULN2003A
ULN2003A引脚图及功能-uln2003a原理之欧阳语创编
ULN2003步进电机驱动电路ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。
它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。
ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。
用户输出口的外接负载可根据以上参数估算。
采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。
通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。
ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。
比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。
ULN2003的作用：ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。
可直接驱动继电器等负载。
输入5VTTL电平，输出可达500mA/50V。
ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。
ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。
ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。
ULN2003A引脚图及功能:图七 ULN2003引脚图ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。
经常在以下电路中使用，作为显示驱动、继电器驱动、照明灯驱动、电磁阀驱动、伺服电机、步进电机驱动等电路中。
ULN2003 的每一对达林顿都串联一个2.7K 的基极电阻,在5V 的工作电压下它能与TTL 和CMOS 电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。
ULN2003A引脚图及功能
在ULN2003A引脚图及功能ULN2003管脚排列如下图所示：ULN2003的内部结构和功能ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。
它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。
ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。
用户输出口的外接负载可根据以上参数估算。
采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。
通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。
ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。
比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。
uln2003的作用：ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。
可直接驱动继电器等负载。
输入5VTTL电平，输出可达500mA/50V。
ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。
该电路的特点如下: ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。
ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。
ULN2003A引脚图及功能ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。
经常在以下电路中使用，作为：1、显示驱动2、继电器驱动3、照明灯驱动4、电磁阀驱动5、伺服电机、步进电机驱动等电路中。
ULN2003 ULN2003A中文资料
0.25 1 μs
Propagation delay time, hightPHL to low-level output 传播延迟时 See Figure 9
间，从高到低输出
0.25 1 μs
High-level output voltage after VS=50V, IO≈300mA, See
间，从高到低输出
See Figure 9
1 10 μs
High-level output voltage after VS=50V, IO≈300mA,
VOH switching 输出高电平电压
See Figure 10
VS–500
mV
图一 ULN2001A 内部电路图
图二 ULN2002A 内部电路图
2 70℃
VI=6V
Off state input current 关 VCE=50V,TA=70℃
闭状态下输入电流
3 IC=500μA,
50
Input current 输入电流 4 VI = 17 V
Clamp reverse current
VR=50V, TA=70℃
反向钳位电流
7 VR = 50 V
ULQ200xA
–20℃ to 70℃ –40℃ to 85℃
Lead temperature 1.6mm(1/16inch)from case for 10 seconds 260℃
Storage temperature range, Tstg 储存温度范围
–65℃ to 150℃
D package Package thermal impedance, θJA 封装热阻(see

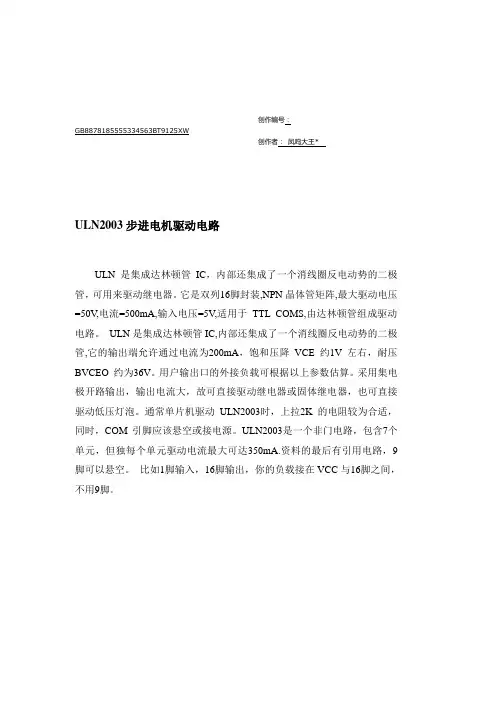

ULN2003A引脚图及功能-uln2003a原理
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*ULN2003步进电机驱动电路ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。
它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。
ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。
用户输出口的外接负载可根据以上参数估算。
采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。
通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。
ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。
比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。
ULN2003的作用：ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。
可直接驱动继电器等负载。
输入5VTTL 电平，输出可达500mA/50V。
ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。
ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。
ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。
ULN2003A引脚图及功能:图七ULN2003引脚图ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。
经常在以下电路中使用，作为显示驱动、继电器驱动、照明灯驱动、电磁阀驱动、伺服电机、步进电机驱动等电路中。
uln2003ULN2003A中文资料

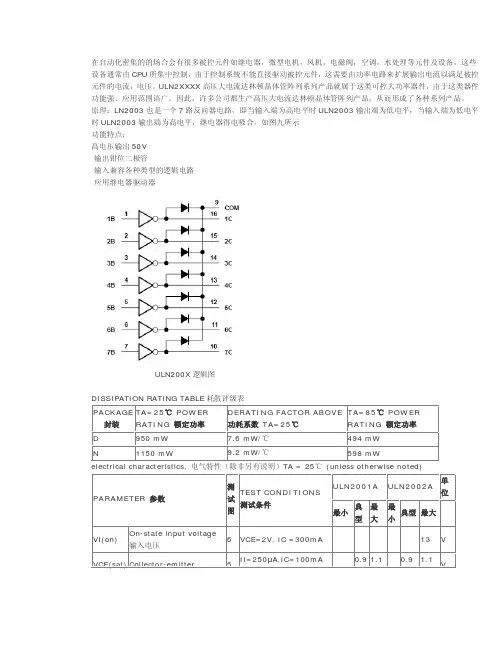

uln2003/ULN2003A中文资料时间：2009-06-10 17:35:13 来源：资料室作者：在自动化密集的的场合会有很多被控元件如继电器，微型电机，风机，电磁阀，空调，水处理等元件及设备，这些设备通常由CPU所集中控制，由于控制系统不能直接驱动被控元件，这需要由功率电路来扩展输出电流以满足被控元件的电流，电压。
ULN2XXXX高压大电流达林顿晶体管阵列系列产品就属于这类可控大功率器件，由于这类器件功能强、应用范围语广。
因此，许多公司都生产高压大电流达林顿晶体管阵列产品，从而形成了各种系列产品。
原理：LN2003也是一个7路反向器电路，即当输入端为高电平时ULN2003输出端为低电平，当输入端为低电平时ULN2003输出端为高电平，继电器得电吸合。
如图九所示功能特点：高电压输出50V输出钳位二极管输入兼容各种类型的逻辑电路应用继电器驱动器ULN200X逻辑图electrical characteristics, 电气特性（除非另有说明）TA = 25℃(unless otherwise noted)switching characteristics over recommended operating conditions (unless otherwise noted)开关特性的建议运行条件（除非另有说明）图一ULN2001A内部电路图图二ULN2002A内部电路图图三ULN2003A ULN2004A ULQ2003A ULQ2004A内部电路图图1 ICEX测试电路图2 ICEX测试电路图3 ICEX测试电路图4ICEX测试电路图5 hFE, VCE(sat)测试电路图6 VI(on) 测试电路图四参数测量信息应用电路：图五MOS管加载到输入端图六TTL电路到输入端图七冲区高电流负载图八使用上拉电阻提高驱动电流图九实际应用的UL2003电路图。
ULN2003A引脚图及功能
ULN2003步进电机驱动电路ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。
它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。
ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。
用户输出口的外接负载可根据以上参数估算。
采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。
通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。
ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。
比如1脚输入，16脚输出，你的负载接在VCC 与16脚之间，不用9脚。
ULN2003的作用：ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。
可直接驱动继电器等负载。
输入5VTTL电平，输出可达500mA/50V。
ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN 达林顿管组成。
ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。
ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。
??????ULN2003A引脚图及功能:图七ULN2003引脚图ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。
经常在以下电路中使用，作为显示驱动、继电器驱动、照明灯驱动、电磁阀驱动、伺服电机、步进电机驱动等电路中。
uln2003a 原理电路
uln2003a 原理电路
ULN2003A是一种继电器驱动器，具有7个NPN电流放大器和内部抵消二极管。
它被广泛应用于许多电子设备中，用于驱动继电器、步进电机和其他高电流负载。
ULN2003A的原理电路如下：
- ULN2003A内部包含7个独立的NPN电流放大器，每个放大器具有电流放大功能。
它可以通过输入控制信号来控制相应的输出端。
- ULN2003A还具有7个内部的抵消二极管，这些二极管用于提供反向电压保护，确保在继电器或其他高电流负载关闭时不会损坏器件。
- ULN2003A的输入控制信号经过减压，通过输入端的电阻分压，以达到输入电平要求，从而控制驱动器的输出。
- ULN2003A的输出可以通过外部的继电器或其他高电流负载来提供驱动能力。
ULN2003A原理电路的一般应用如下：
- 用于驱动继电器：ULN2003A的输出可以用来驱动继电器的线圈，从而控制继电器的开关。
这在许多电子设备和系统中广泛应用，例如用于自动控制、电压保护等。
- 用于驱动步进电机：ULN2003A的输出可以通过连接到步进电机的驱动线圈，从而实现对步进电机的控制和驱动。
这在许多精密仪器、机器人等应用中常见。
- 用于驱动其他高电流负载：ULN2003A的输出可用于驱动其他高电流负载，如电磁阀、电动门等。
它提供了足够的驱动能力，以满足这些负载的控制要求。
ULN2003A具有高电压和高电流驱动能力、低电平输入电流要求和内部抵消二极管等特点，使其成为一种理想的继电器驱动器。
ULN2003A引脚图及功能资料讲解
U L N2003A引脚图及功能ULN2003步进电机驱动电路ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。
它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。
ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。
用户输出口的外接负载可根据以上参数估算。
采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。
通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。
ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。
比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。
ULN2003的作用：ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。
可直接驱动继电器等负载。
输入5VTTL电平，输出可达500mA/50V。
ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。
ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。
ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。
ULN2003A引脚图及功能:图七 ULN2003引脚图ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。
经常在以下电路中使用，作为显示驱动、继电器驱动、照明灯驱动、电磁阀驱动、伺服电机、步进电机驱动等电路中。
ULN2003 ULN2003A中文资料
2 70℃
VI=6V
Off state input current 关 VCE=50V,TA=70℃
闭状态下输入电流
3 IC=500μA,
50
Input current 输入电流 4 VI = 17 V
Clamp reverse current
VR=50V, TA=70℃
反向钳位电流
7 VR = 50 V
TEST CONDITIONS ULQ2003A,ULQ2004A 单
测试条件
最小
典型 最大 位
Propagation delay time, low- to tPLH high-level output 传播延迟时间，See Figure 9
从低到高输出
1 10 μs
Propagation delay time, hightPHL to low-level output 传播延迟时
ULN200X 逻辑图
DISSIPATION RATING TABLE 耗散评级表
PACKAGE TA=25℃ POWER 封装 RATING 额定功率
DERATING FACTOR ABOVE TA=85℃ POWER
功耗系数 TA=25℃
RATING 额定功率
D
950 mW
7.6 mW/℃
494 mW
典最 最
最小
典型 最大
型大 小
On-state input voltage
VI(on) 输入电压
6 VCE=2V, IC =300mA
13 V
VCE(sat) Collector-emitter
II=250μA,IC=100mA 5
0.9 1.1
uln2803a中文资料
要：ULN2000、ULN2800是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。
ULN2003A电路是美国Texas Instruments公司和Sprague公司开发的高压大电流达林顿晶体管阵列电路,文中介绍了它的电路构成、特征参数及典型应用。
关键词：达林顿晶体管阵列驱动电路 ULN2003 ULN2000系列 ULN2800系列1 概述功率电子电路大多要求具有大电流输出能力,以便于驱动各种类型的负载。
功率驱动电路是功率电子设备输出电路的一个重要组成部分。
在大型仪器仪表系统中,经常要用到伺服电机、步进电机、各种电磁阀、泵等驱动电压高且功率较大的器件。
ULN2000、ULN2800高压大电流达林顿晶体管阵列系列产品就属于这类可控大功率器件,由于这类器件功能强、应用范围语广。
因此,许多公司都生产高压大电流达林顿晶体管阵列产品,从而形成了各种系列产品,ULN2000、ULN2800系列就是美国Texas Instruments公司、美国Sprague公司开发的高压大电流达林顿晶体管阵列产品。
它们的系列型号分类如表1所列,生产2000、2800高压大电流达林顿晶体管阵列系列产品的公司与型号对照表如表2所列。
在上述系列产品中,ULN2000系列能够同时驱动7组高压大电流负载,ULN2800系列则能够同时驱动8组高压大电流负载。
美国Texas Instruments公司、美国Sprague公司生产的ULN2003A由7组达林顿晶体管阵列和相应的电阻网络以及钳位二极管网络构成,具有同时驱动7组负载的能力,为单片双极型大功率高速集成电路。
以下介绍该电路的构成、性能特征、电参数以及典型应用。
2000、2800高压大电流达林顿晶体管阵列系列中的其它产品的性能特性与应用可参考ULN2003A。
表1 ULN2000、ULN2800系列型号分类表输出电压50V50V95V50V50V95V输出电流500mA600mA500mA500mA600mA500mA型号型号普通PMOS、CMOS输入ULN2001A ULN2011A ULN2021ULN2801A ULN2811A ULN2821A 14～25C PMOS输入ULN2002A ULN2012A ULN2022ULN2802A ULN2812A ULN2822A 5V TTL、CMOS输入ULN2003A ULN2013A ULN2023A ULN2803A ULN2813A ULN2823A 6～15V PMOS、CMOS输入ULN2004A ULN2014A ULN2024A ULN2804A ULN2814A ULN2824A 高输出TTL接口ULN2005A ULN2015A ULN2025A ULN2805A ULN2815A ULN2825AULN200A电路具有以下特点：●电流增益高（大于1000）;●带负载能力强（输出电流大于500mA）;●温度范围宽（-40～85℃）;●工作电压高（大于50V）。
ULN2003A引脚图及功能-uln2003a原理之欧阳法创编
ULN2003步进电机驱动电路ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。
它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。
ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。
用户输出口的外接负载可根据以上参数估算。
采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。
通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。
ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。
比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。
ULN2003的作用：ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。
可直接驱动继电器等负载。
输入5VTTL电平，输出可达500mA/50V。
ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。
ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。
ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。
ULN2003A引脚图及功能:图七ULN2003引脚图ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。
经常在以下电路中使用，作为显示驱动、继电器驱动、照明灯驱动、电磁阀驱动、伺服电机、步进电机驱动等电路中。
ULN2003 的每一对达林顿都串联一个2.7K 的基极电阻,在5V 的工作电压下它能与TTL 和CMOS 电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。
ULN2003A(达林顿反向驱动芯片)
DIP16 ORDERING NUMBERS: ULN2001A/2A/3A/4A
DESCRIPTION
The ULN2001A, ULN2002A, ULN2003 and ULN2004Aare high voltage, high current darlington arrays each containing seven open collector darlingtonpairs with common emitters. Each channelis rated at 500mA and can withstand peak currents of 600mA. Suppression diodes are included for inductive load driving and the inputs are pinned opposite the outputs to simplify board layout.
1.7
Max.
50 100
Unit Fig. µA 1a µA 1a
500 µA 1b
500 µA 1b
1.1
V
2
1.3
V
2
1.6
V
2
1.25 mA 3 1.35 mA 3
0.5 mA 3 1.45 mA 3
µA 4
V5
13Βιβλιοθήκη 2.4 2.7 35
6 7 8
2
25 pF
1
µs
1
µs
50 µA 6 100 µA 6
Tamb = 70°C, IC = 500µA
VCE = 2V for ULN2002A

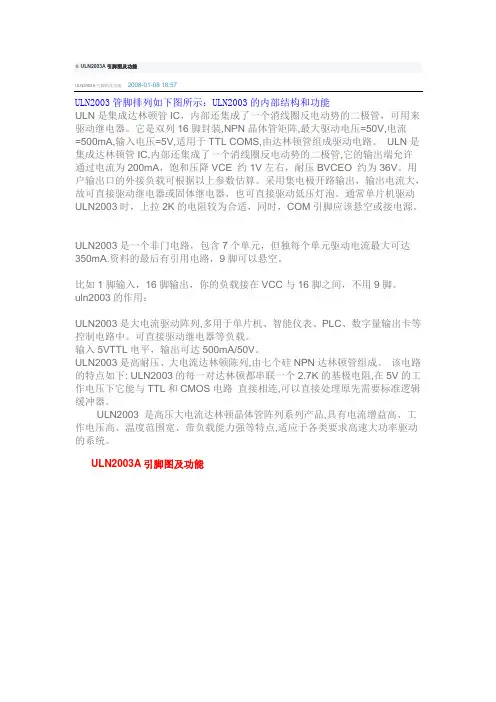

ULN2003A引脚图及功能
ULN2003A引脚图及功能
ULN2003管脚排列如下图所示：ULN2003的内部结构和功能
ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。
它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。
ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。
用户输出口的外接负载可根据以上参数估算。
采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。
通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM 引脚应该悬空或接电源。
ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。
比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。
uln2003的作用：
ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。
可直接驱动继电器等负载。
ULN2003A引脚图及功能说课讲解
U L N2003A引脚图及功能ULN2003步进电机驱动电路ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。
它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。
ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。
用户输出口的外接负载可根据以上参数估算。
采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。
通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。
ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。
比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。
ULN2003的作用：ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。
可直接驱动继电器等负载。
输入5VTTL电平，输出可达500mA/50V。
ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。
ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。
ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。
ULN2003A引脚图及功能:图七 ULN2003引脚图ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。
