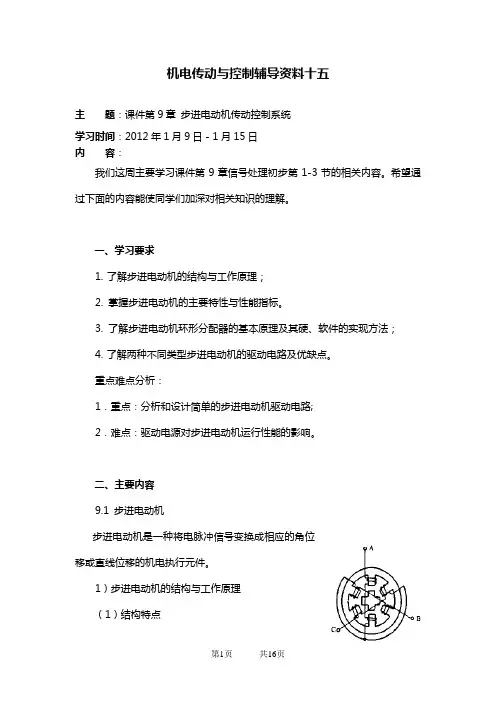

机电传动与控制辅导资料十五主题:课件第9章步进电动机传动控制系统学习时间:2012年1月9日-1月15日内容:我们这周主要学习课件第9章信号处理初步第1-3节的相关内容。
希望通过下面的内容能使同学们加深对相关知识的理解。
一、学习要求1.了解步进电动机的结构与工作原理;2. 掌握步进电动机的主要特性与性能指标。
3. 了解步进电动机环形分配器的基本原理及其硬、软件的实现方法;4.了解两种不同类型步进电动机的驱动电路及优缺点。
重点难点分析:1.重点:分析和设计简单的步进电动机驱动电路;2.难点:驱动电源对步进电动机运行性能的影响。
二、主要内容9.1 步进电动机步进电动机是一种将电脉冲信号变换成相应的角位移或直线位移的机电执行元件。
1)步进电动机的结构与工作原理(1)结构特点步进电动机和一般旋转电动机一样,分为定子和转子两大部分。
图13.2为三相反应式步进电动机的结构示意图。
定子有六个磁极,每两个相对的磁极上绕有一相控制绕组。
转子上装有四个凸齿。
(2)工作原理①基本工作原理图13.2三相反应式步进步进电动机的工作原理,其实就是电磁铁的工作电动机的结构示意图原理,如图13.3所示。
设A相绕组先通电,B相和C相不通电,在电磁作用下,转子齿1、齿3被吸引到A下,此时,转子转矩为零,自锁,B、C两相的定子齿和转子齿在不同方向各错开30度。
当通电顺序为A-B-C-A时,转子便按顺时针方向一步一步转动。
每换接一次,转子就转过一个步距角。
电流换接三次,磁场旋转一周,转子转过一个齿距(此例中转子有四个齿时齿距为90度)。
欲改变旋转方向,则只要改变通电顺序即可。
图13.3 三相单三拍通电方式时转子的位置(a )A 相通电 (b )B 相通电 (c )C 相通电②通电方式三相步进电动机一般有单三拍、单双六拍及双三拍等通电方式。
单是指每次切换前后只有一相绕组通电,双就是指每次有两相绕组通电,而从一种通电状态转换到另一种通电状态就叫做一“拍”。
