DDC控制器原理及结构
DDC控制器介绍
DDC控制器介绍控制器介绍DDCDDC是直接数字（Direct Digital Control)的简称，在DDC系统中计算机通过模拟量输入通道（AI)和开关量输入通道（DI）采集实时数据，然后按照一定的规律进行计算，最后发出控制信号，并通过模拟量输出通道（A0)和开关量输出通道（DO)直接控制生产过程。
DDC控制器控制系统的构成部分1、中央管理计算机。
中央管理计算机设置在中央监控室内，它将来自现场设备的所有信息数据集中提供给监控人员，并接至室内的显示设备、记录设备和报警装置等。
2、DDC（直接数字控制器，亦称下位机）。
DDC作为系统与现场设备的接口，它通过分散设置在被控设备的附近收集来自现场设备的信息，并能独立监控有关现场设备。
3、通信网络。
中央管理计算机与DDC之间的信息传送，由数据传输线路（通信网络）实现，较小规模的BAS系统可以简单地使用屏蔽双绞线作为传输介质。
4、传感器与执行器。
BAS系统的末端为传感器和执行器，它被装置在被控传感元件和执行元件上。
DDC控制器主要功能DDC主要功能包括以下几个方面：、对第三层的数据采样设备进行周期性的数据采集。
1．2、对采集的数据进行调整和处理。
3、对现场采集的数据进行分析，确定现场设备的运行状态。
4、对现场设备运行状况进行检查对比，并对异常状态进行报警处理。
5、根据现场采集的数据执行预定的控制算法而获得控制数据。
6、通过预定控制程序完成各种控制功能，包括比例控制、比例加积分控制、比例加积分加微分控制、开关控制、平均值控制、最大/最小值控制、焓值计算控制、逻辑运算控制和联锁控制。
7、向第三层的数据控制和执行设备输出控制和执行命令。
8、通过数据网关或网络控制器连接第一层的设备，与各上级管理计算机进行数据交换，向上传送各项采集数据和设备运行状态信息，同时接收各上级计算机下达的实时控制指令或参数的设定与修改的指令。
模块化设备控制器（MEC）是APOGEE现场管理和控制系统的组成部份，是一个高性能的直接数字控制器（DDC）。
DDC 控制器原理及结构
D D C控制器原理及结构 Revised final draft November 26, 2020DDC 控制器原理及结构的输入/输出信号根据物理性质通常分为模拟输入量（Analogy Input，缩写为AD〉、模拟输出量（Analogy Output，缩写为AO）、数字输入量（Digital input,缩写为DI和数字输出量〈digital output，缩写为DO)四类.在系统设计和使用中，需要掌握DDC输入和输出的连接，(1）模拟量输入的物理量有温度、湿度、压力、流量等,这些物理量由相应的传感器感应测得，往往经过变送器转变为电信号送入DDC 的模拟输入口（AI）.此电信号可以是电流信号（0-10mA)，也可以是电压信号〈05 V或010 V〉。
一般一个DDC控制器可有多个AI输入口,若变送器输出为电流信号,通常由接在输入端口的电阻转变为电压信号.(2）DDC计箅机能够直接判断D1通道上的电平高低（相当于开/关)两种状态，并将其转换为数字量〈1或0〉，进而对其进行逻辑分析和计箅.对于以开关状态为输出的传感器，如水流开关、风速开关、压差开关等，可以直接接到DDC的DI通道上.除了测量开关状态外，DI通道还可以直接对脉冲信号进行测量，如测量脉冲频率及高电平或低电平的脉冲宽度，或对脉冲个数进行计数.(3）DDC的模拟量输出（A0〉信号是05 V、010 V的电压或010mA、420mA的电流.其输出电压或电流的大小由控制软件决定.由于DDC计算机内部处理的信号都是数字信号,所以这种可连续变化的模拟量信号是通过内部数字/模拟拟转换器(D/A)产生的。
通常,模拟量输出（A0）信号控制风阀、水阀等执行器动作。
风阀、水阀有气动执行器和电动执行器两种类型，采用气动执行器时需要将控制器的棋拟量输出信号（A0〉接至电气转换器，电气转换器根据输入的电压或电流的大小产生0 Mpa的空气，再通过气路送至气动执行器的气室中，推动活塞或隔膜完成对阀的调节.也有的气动执行器本身带有电动定位装置，可以直接将控制器输出的模拟量信号接到电动定位装置接线端子上.气动风阀、水阀动作可靠，故障率低，可以在较恶劣的环境下运行，在有现成的压缩空气源的场合,应该优先选择气动执行器。
DDC控制器原理及结构
DDC 控制器原理及结构的输入/输出信号根据物理性质通常分为模拟输入量（Analogy Input，缩写为AD〉、模拟输出量（Analogy Output，缩写为AO）、数字输入量（Digital input,缩写为DI和数字输出量〈digital output，缩写为DO)四类.在系统设计和使用中，需要掌握DDC输入和输出的连接，(1）模拟量输入的物理量有温度、湿度、压力、流量等,这些物理量由相应的传感器感应测得，往往经过变送器转变为电信号送入DDC的模拟输入口（AI）.此电信号可以是电流信号（0-10mA)，也可以是电压信号〈0?5 V或0?10 V〉。
一般一个DDC控制器可有多个AI输入口,若变送器输出为电流信号,通常由接在输入端口的电阻转变为电压信号.(2）DDC计箅机能够直接判断D1通道上的电平高低（相当于开/关)两种状态，并将其转换为数字量〈1或0〉，进而对其进行逻辑分析和计箅.对于以开关状态为输出的传感器，如水流开关、风速开关、压差开关等，可以直接接到DDC的DI通道上.除了测量开关状态外，DI通道还可以直接对脉冲信号进行测量，如测量脉冲频率及高电平或低电平的脉冲宽度，或对脉冲个数进行计数.(3）DDC的模拟量输出（A0〉信号是0?5 V、0?10 V的电压或0?10mA、4?20mA 的电流.其输出电压或电流的大小由控制软件决定.由于DDC计算机内部处理的信号都是数字信号,所以这种可连续变化的模拟量信号是通过内部数字/模拟拟转换器(D/A)产生的。
通常,模拟量输出（A0）信号控制风阀、水阀等执行器动作。
风阀、水阀有气动执行器和电动执行器两种类型，采用气动执行器时需要将控制器的棋拟量输出信号（A0〉接至电气转换器，电气转换器根据输入的电压或电流的大小产生0?0.1 Mpa的空气，再通过气路送至气动执行器的气室中，推动活塞或隔膜完成对阀的调节.也有的气动执行器本身带有电动定位装置，可以直接将控制器输出的模拟量信号接到电动定位装置接线端子上.气动风阀、水阀动作可靠，故障率低，可以在较恶劣的环境下运行，在有现成的压缩空气源的场合,应该优先选择气动执行器。
DDC控制器原理及结构
D D C控制器原理及结构文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]DDC 控制器原理及结构的输入/输出信号根据物理性质通常分为模拟输入量（Analogy Input，缩写为AD〉、模拟输出量（Analogy Output，缩写为AO）、数字输入量（Digital input,缩写为DI和数字输出量〈digital output，缩写为DO)四类.在系统设计和使用中，需要掌握DDC输入和输出的连接，(1）模拟量输入的物理量有温度、湿度、压力、流量等,这些物理量由相应的传感器感应测得，往往经过变送器转变为电信号送入DDC的模拟输入口（AI）.此电信号可以是电流信号（0-10mA)，也可以是电压信号〈05 V或010 V〉。
一般一个DDC控制器可有多个AI输入口,若变送器输出为电流信号,通常由接在输入端口的电阻转变为电压信号.(2）DDC计箅机能够直接判断D1通道上的电平高低（相当于开/关)两种状态，并将其转换为数字量〈1或0〉，进而对其进行逻辑分析和计箅.对于以开关状态为输出的传感器，如水流开关、风速开关、压差开关等，可以直接接到DDC的DI通道上.除了测量开关状态外，DI通道还可以直接对脉冲信号进行测量，如测量脉冲频率及高电平或低电平的脉冲宽度，或对脉冲个数进行计数.(3）DDC的模拟量输出（A0〉信号是05 V、010 V的电压或010mA、420mA的电流.其输出电压或电流的大小由控制软件决定.由于DDC计算机内部处理的信号都是数字信号,所以这种可连续变化的模拟量信号是通过内部数字/模拟拟转换器(D/A)产生的。
通常,模拟量输出（A0）信号控制风阀、水阀等执行器动作。
风阀、水阀有气动执行器和电动执行器两种类型，采用气动执行器时需要将控制器的棋拟量输出信号（A0〉接至电气转换器，电气转换器根据输入的电压或电流的大小产生0 Mpa的空气，再通过气路送至气动执行器的气室中，推动活塞或隔膜完成对阀的调节.也有的气动执行器本身带有电动定位装置，可以直接将控制器输出的模拟量信号接到电动定位装置接线端子上.气动风阀、水阀动作可靠，故障率低，可以在较恶劣的环境下运行，在有现成的压缩空气源的场合,应该优先选择气动执行器。

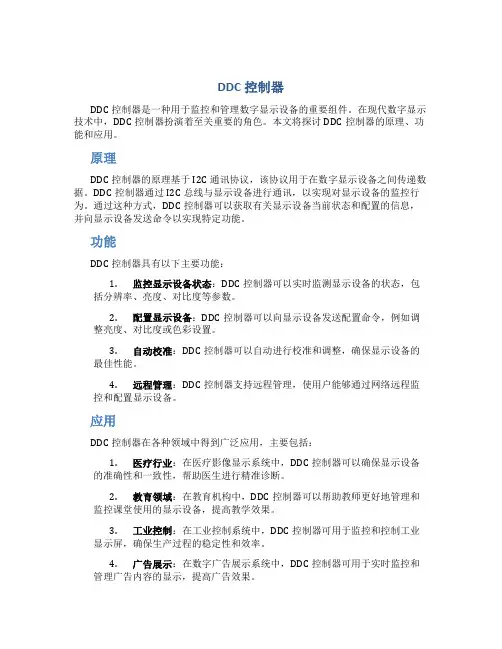

DDC控制器
DDC控制器DDC控制器是一种用于监控和管理数字显示设备的重要组件。
在现代数字显示技术中，DDC控制器扮演着至关重要的角色。
本文将探讨DDC控制器的原理、功能和应用。
原理DDC控制器的原理基于I2C通讯协议，该协议用于在数字显示设备之间传递数据。
DDC控制器通过I2C总线与显示设备进行通讯，以实现对显示设备的监控行为。
通过这种方式，DDC控制器可以获取有关显示设备当前状态和配置的信息，并向显示设备发送命令以实现特定功能。
功能DDC控制器具有以下主要功能：1.监控显示设备状态：DDC控制器可以实时监测显示设备的状态，包括分辨率、亮度、对比度等参数。
2.配置显示设备：DDC控制器可以向显示设备发送配置命令，例如调整亮度、对比度或色彩设置。
3.自动校准：DDC控制器可以自动进行校准和调整，确保显示设备的最佳性能。
4.远程管理：DDC控制器支持远程管理，使用户能够通过网络远程监控和配置显示设备。
应用DDC控制器在各种领域中得到广泛应用，主要包括：1.医疗行业：在医疗影像显示系统中，DDC控制器可以确保显示设备的准确性和一致性，帮助医生进行精准诊断。
2.教育领域：在教育机构中，DDC控制器可以帮助教师更好地管理和监控课堂使用的显示设备，提高教学效果。
3.工业控制：在工业控制系统中，DDC控制器可用于监控和控制工业显示屏，确保生产过程的稳定性和效率。
4.广告展示：在数字广告展示系统中，DDC控制器可用于实时监控和管理广告内容的显示，提高广告效果。
总的来说，DDC控制器作为数字显示设备的关键组件，在各种领域都发挥着重要作用，带来了便利和效率的提升。
结论DDC控制器是现代数字显示技术中不可或缺的一个关键组件，通过与显示设备的通讯和控制，实现了对显示设备的监控和管理。
随着数字显示技术的不断发展，DDC控制器的功能和应用将会进一步扩展，为用户带来更加智能、便捷的显示体验。
DDC控制器原理及结构
D D C控制器原理及结构 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】DDC 控制器原理及结构的输入/输出信号根据物理性质通常分为模拟输入量（Analogy Input，缩写为AD〉、模拟输出量（Analogy Output，缩写为AO）、数字输入量（Digital input,缩写为DI和数字输出量〈digital output，缩写为DO)四类.在系统设计和使用中，需要掌握DDC输入和输出的连接，(1）模拟量输入的物理量有温度、湿度、压力、流量等,这些物理量由相应的传感器感应测得，往往经过变送器转变为电信号送入DDC 的模拟输入口（AI）.此电信号可以是电流信号（0-10mA)，也可以是电压信号〈0?5 V或0?10 V〉。
一般一个DDC 控制器可有多个AI输入口,若变送器输出为电流信号,通常由接在输入端口的电阻转变为电压信号.(2）DDC计箅机能够直接判断D1通道上的电平高低（相当于开/关)两种状态，并将其转换为数字量〈1或0〉，进而对其进行逻辑分析和计箅.对于以开关状态为输出的传感器，如水流开关、风速开关、压差开关等，可以直接接到DDC的DI通道上.除了测量开关状态外，DI通道还可以直接对脉冲信号进行测量，如测量脉冲频率及高电平或低电平的脉冲宽度，或对脉冲个数进行计数.(3）DDC的模拟量输出（A0〉信号是0?5 V、0?10 V的电压或0?10mA、4?20mA的电流.其输出电压或电流的大小由控制软件决定.由于DDC计算机内部处理的信号都是数字信号,所以这种可连续变化的模拟量信号是通过内部数字/模拟拟转换器(D/A)产生的。
通常,模拟量输出（A0）信号控制风阀、水阀等执行器动作。
风阀、水阀有气动执行器和电动执行器两种类型，采用气动执行器时需要将控制器的棋拟量输出信号（A0〉接至电气转换器，电气转换器根据输入的电压或电流的大小产生0? Mpa的空气，再通过气路送至气动执行器的气室中，推动活塞或隔膜完成对阀的调节.也有的气动执行器本身带有电动定位装置，可以直接将控制器输出的模拟量信号接到电动定位装置接线端子上.气动风阀、水阀动作可靠，故障率低，可以在较恶劣的环境下运行，在有现成的压缩空气源的场合,应该优先选择气动执行器。
DDC控制器介绍
D D C控制器介绍DDC是直接数字（Direct Digital Control)的简称，在DDC系统中计算机通过模拟量输入通道（AI)和开关量输入通道（DI）采集实时数据，然后按照一定的规律进行计算，最后发出控制信号，并通过模拟量输出通道（A0)和开关量输出通道（DO)直接控制生产过程。
DDC控制器控制系统的构成部分1、中央管理计算机。
中央管理计算机设置在中央监控室内，它将来自现场设备的所有信息数据集中提供给监控人员，并接至室内的显示设备、记录设备和报警装置等。
2、DDC（直接数字控制器，亦称下位机）。
DDC作为系统与现场设备的接口，它通过分散设置在被控设备的附近收集来自现场设备的信息，并能独立监控有关现场设备。
3、通信网络。
中央管理计算机与DDC之间的信息传送，由数据传输线路（通信网络）实现，较小规模的BAS系统可以简单地使用屏蔽双绞线作为传输介质。
4、传感器与执行器。
BAS系统的末端为传感器和执行器，它被装置在被控传感元件和执行元件上。
DDC控制器主要功能DDC主要功能包括以下几个方面：1、对第三层的数据采样设备进行周期性的数据采集。
2、对采集的数据进行调整和处理。
3、对现场采集的数据进行分析，确定现场设备的运行状态。
4、对现场设备运行状况进行检查对比，并对异常状态进行报警处理。
5、根据现场采集的数据执行预定的控制算法而获得控制数据。
6、通过预定控制程序完成各种控制功能，包括比例控制、比例加积分控制、比例加积分加微分控制、开关控制、平均值控制、最大/最小值控制、焓值计算控制、逻辑运算控制和联锁控制。
7、向第三层的数据控制和执行设备输出控制和执行命令。
8、通过数据网关或网络控制器连接第一层的设备，与各上级管理计算机进行数据交换，向上传送各项采集数据和设备运行状态信息，同时接收各上级计算机下达的实时控制指令或参数的设定与修改的指令。
模块化设备控制器（MEC）是APOGEE现场管理和控制系统的组成部份，是一个高性能的直接数字控制器（DDC）。
ddc控制器的组成
ddc控制器的组成DDC控制器是一种数字式直流电机控制器，用于控制直流电机的转速和方向。
它由多个组成部分组成，包括电源模块、信号处理模块、功率模块和控制接口模块。
1. 电源模块：DDC控制器的电源模块用于提供电源给其他模块。
通常，它包括一个直流电源和一个稳压电路，用于将输入电压转换为所需的工作电压，并保持电压稳定。
2. 信号处理模块：信号处理模块是DDC控制器的核心部分，用于处理来自外部输入设备的控制信号。
它包括信号接收电路、信号转换电路和信号处理电路。
信号接收电路用于接收外部输入设备发送的控制信号，如转速设定信号和方向控制信号。
信号转换电路将接收到的模拟信号转换为数字信号，以便后续处理。
信号处理电路根据接收到的信号进行逻辑运算和控制算法，并生成相应的控制信号。
3. 功率模块：功率模块用于控制直流电机的供电和电流输出。
它包括电流检测电路、功率开关电路和电流控制电路。
电流检测电路用于检测电机的电流输出，并将检测到的电流信号反馈给信号处理模块进行反馈控制。
功率开关电路根据信号处理模块的控制信号，控制直流电机的供电开关。
电流控制电路根据信号处理模块的控制信号，调节电机的电流输出，以实现对电机转速的精确控制。
4. 控制接口模块：控制接口模块用于与外部设备进行通信和控制。
它包括通信接口电路和控制接口电路。
通信接口电路用于与上位机或其他外部设备进行通信，以接收控制指令和发送状态信息。
控制接口电路用于接收外部控制信号，如启动信号和停止信号，并将其转发给信号处理模块进行处理。
DDC控制器的组成部分相互配合，实现对直流电机的精确控制。
电源模块提供稳定的电源，信号处理模块处理控制信号并生成相应的控制信号，功率模块控制电机的供电和电流输出，控制接口模块与外部设备进行通信和控制。
通过这些组成部分的协作，DDC控制器可以实现对直流电机的转速和方向的精确控制。
总结一下，DDC控制器的组成部分包括电源模块、信号处理模块、功率模块和控制接口模块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DDC 控制器原理及结构
的输入/输出信号根据物理性质通常分为模拟输入量（Analogy Input，缩写为AD〉、模拟输出量（Analogy Output，缩写为AO）、数字输入量（Digital input,缩写为DI和数字输出量〈digital output，缩写为DO)四类.
在系统设计和使用中，需要掌握DDC输入和输出的连接，
(1）模拟量输入的物理量有温度、湿度、压力、流量等,这些物理量由相应的传感器感应测得，往往经过变送器转变为电信号送入DDC的模拟输入口（AI）.此电信号可以是电流信号
（0-10mA)，也可以是电压信号〈05 V或010 V〉。
一般一个DDC控制器可有多个AI输入口,若变送器输出为电流信号,通常由接在输入端口的电阻转变为电压信号.
(2）DDC计箅机能够直接判断D1通道上的电平高低（相当于开/关)两种状态，并将其转换为数字量〈1或0〉，进而对其进行逻辑分析和计箅.对于以开关状态为输出的传感器，如水
流开关、风速开关、压差开关等，可以直接接到DDC的DI通道上.除了测量开关状态外，DI通道还可以直接对脉冲信号进行测量，如测量脉冲频率及高电平或低电平的脉冲宽度，或对脉冲个数进行计数.
(3）DDC的模拟量输出（A0〉信号是05 V、010 V的电压或010mA、420mA 的电流.其输出电压或电流的大小由控制软件决定.由于DDC计算机内部处理的信号都是数字信号,所以这种可连续变化的模拟量信号是通过内部数字/模拟拟转换器(D/A)产生的。
通常,模拟量输出（A0）信号控制风阀、水阀等执行器动作。
风阀、水阀有
气动执行器和电动执行器两种类型，采用气动执行器时需要将控制器的棋拟量输出信号（A0〉接至电气转换器，电气转换器根据输入的电压或电流的大小产生0 Mpa的空气，再通过气路送至气动执行器的气室中，推动活塞或隔膜完成对阀的调节.也有的气动执行器本身带有电动定位装置，可以直接将控制器输出的模拟量信号接到电动定位装置接线端子上.气动风阀、水阀动作可靠，故障率低，可以在较恶劣的环境下运行，在有现成的压缩空气源的场合,应该优先选择气动执行器。
由于阀门执行机构是气动的，因此一般都没有阀位的电反馈信号，故这种控制器不能获得真实的阀门位置信号,无法判别阀门的机械故障.在选择电气转换器或阀门定位器时，一定要注意它所要求的输人信号的形式、范围。
风阀、水阀的电动执行器一般由一台三相或单相电动机通过机械减速系统与阀连接，由此控制速系统还与一可变电阻器相连，这样阀门的不同位置将使可变电阻器输出不同电阻值，成为反映阀位状态的电反馈信号.为了防止阀门全开或全关后电动机继续运转，执行器内还在相应位置设有限位开关.当阀门到达全开或全关位置时，可以通过机械装置直接切断限位开关,使电动机停止
(4）数字量输出D0也称开开量输出，它可由控制软件将输出通道变成高电平或低电平，通过驱动电动机电路即可带动继电器或其他幵关元件动作,也可使指示灯处于显示状态。
开关量输出信号可用来控制开关、交流接触器、变频器以及晶闸管等执行元件动作。
交流接触器是启停风机、水泵及压缩机等设备的执行器。
控制时，可以通过DDC的D0输出信号
带动继电器,再由继电器的触头带动交流接触器线圈，实现对设备的启/停控制，为了使DDC了解接触器是否真正吸合,一般要将接触器的一个辅助触点接至DDC的输入通道,使DDC能随时测出接触器的实际工作状况，
DDC作为BA系统前端的直接控制设备，设置时应考虑管理方式和安装调试维护的便利和经济性,一般按机电系统的平面布置设置在冷冻站、热交换站、空调机房、新风机房等控制参数较为集中的地方,也可根据要求布置在弱电竖井中，箱体一般挂墙明装.每台的输人输出接口数量和种类应与所控制的设备要求相适应,并留有10%15%的余量。
