RC1800粗煤泥分选机的应用分析
粗煤泥分选机的应用
粗煤泥分选机的应用摘要文章主要围绕丰龙矿业公司选煤厂主厂房内的DSF系列粗煤泥分选机进行展开论述，详细分析了TBS各个部件组成及工作原理、调试。
关键词粗煤泥；分选机；TBS；应用1 工程概况江西丰龙矿业有限责任公司石上矿井位于江西省丰城市境内。
矿井设计年生产能力为90万，吨/年，并建造一座选煤能力为90万吨/年的现代化新型矿井。
其中使用在丰龙矿业公司选煤厂主厂房内的DSF系列粗煤泥分选机（TBS 干扰床分选机）是利用成熟的“干扰沉降原理”和最新的流体力学成果“二次流原理”研制而成的高效粗煤泥分选设备，是一种利用上升水流在槽内产生紊流的干扰沉降分选机。
设备槽体底部向上喷射的底水射流与从设备槽体上部下沉的入料煤泥水相遇碰撞，在槽体流态室内产生紊流自生介质床层；由于同粒级矿物颗粒密度的不同，其干扰沉降末速度存在差异的原理，不同密度的矿物颗粒在槽体流态室内的自生介质床层中产生干扰沉降时，低密度的矿物颗粒沉降末速度小，在自生介质床层中上升进入轻产物中，高密度的矿物颗粒沉降末速度大，在自生介质床层中下沉进入槽体底部的重产物中经排料阀排出，这样就完成了轻重产物的分离。
集中于槽体底部的重颗粒通过塞阀排出，轻而细的颗粒通过溢流堰随大量水流收集到溢流槽。
2 TBS各个部件组成及作用2.1 给料箱入料箱位于设备顶部的中心位置，其作用是使物料能均匀地进入到煤泥分选机的流态室中。
整个给料箱采用了比较特殊的耐磨材料作为内衬以防止磨损。
2.2 二次流插板（选装）在机体上部精煤溢流区装有一系列的平行插板，每个板有相同的角度和间隔尺寸。
其作用是可对干扰床分选机中的精煤泥进行二次分选并提高精煤的溢流能力。
2.3 流态干扰分选室主要由柱形槽体组成，槽体底部布有一个布满冲孔并呈一定角度的布水板。
通过布水板的外部上升水流与经入料井向下散开的入料相遇，形成流态化干扰自生介质床层，矿物颗粒在此室进行干扰沉降分选。
2.4 喷水底盘喷水盘为夹层结构，外接循环水系统，内有多个喷嘴，可向上喷射较高压力的流态水进入干扰分选室。
选煤厂常见粗煤泥分选设备及应用状况
选煤厂常见粗煤泥分选设备及应用状况摘要：概述了我国目前粗煤泥分选现状,介绍了选煤行业应用的小直径煤泥重介旋流器、水介质旋流器、螺旋粗煤泥分选机及TBS干扰床分选机等粗煤泥分选设备的工作原理及其在行业中的应用情况。
关键词：选煤厂; 粗煤泥; 重介旋流器; 水介质旋流器; 螺旋分选机; TBS干扰床分选机粗煤泥是指粒度接近煤泥，一般粒度下限在0.3～0.5mm之间、粒度上限在2～3mm之间的煤泥。
随着采煤机械化程度的提高和煤炭赋存条件的恶化，我国选煤厂生产系统内的粗煤泥含量不断增多，部分选煤厂的粗煤泥含量在45%左右。
由于粗煤泥的粒度组成比较特殊，传统的跳汰机、重介质旋流器、浮选机等均不能对其实现有效分选。
传统的跳汰机、重介质旋流器的理论分选粒级是50～0.5mm，浮选机的理论分选粒级是0.5～0mm。
生产实践发现:跳汰机的有效分选下限在1～2mm以上，重介质旋流器的有效分选下限在2～0.25mm之间，浮选机的有效分选上限可以达到0.25mm。
目前，0.25～0mm粒级细煤泥浮选、＞2mm粒级原煤重选(重介选)的设备已经非常成熟，但2～0.25mm粒级粗煤泥分选效果欠佳的问题突出，成为制约精煤数质量提高的重要因素。
1 粗煤泥处理现状选煤厂粗煤泥的来源主要有两种情况:一是预先脱泥入选时，一般采用筛缝为2mm(或3mm)脱泥筛脱泥，因而煤泥水中必然含有0.5～2mm(或3mm)的粗煤泥;二是不脱泥入选时，由于脱泥筛或脱介筛筛缝不均匀，特别是磨损严重时，将造成煤泥水中＞0.5mm的煤泥量增多。
为保证入浮粒度，需对煤泥水中的粗煤泥进行截粗回收。
目前新建的选煤厂往往配套粗煤泥分选系统，老厂也在积极对原有系统进行改造。
就0.5～2mm(或3mm)的粗煤泥来说，重选要比浮选的效率高，而且分选成本低。
选煤厂常用的粗煤泥分选设备有煤泥重介旋流器、螺旋分选机、干扰床分选机(TBS)和水介质旋流器。
粗煤泥分选工艺相对较简单，一般只是单一的粗煤泥分选环节，工艺系统尚不够完善。
山西焦煤汾西矿业高阳选煤厂：尽心尽力出精煤
山西焦煤汾西矿业高阳选煤厂：尽心尽力出精煤来源：山西焦煤集团网站作者：张燕2014年，山西焦煤汾西矿业精煤超计划40万吨，其中36万吨出自高阳选煤厂。
该选煤厂是如何在困境中做到增产增收、降本提效的呢？该厂以“五全管理”为核心，大力推行优化生产工艺，引入新技术、新设备，鼓励小改小革等多项举措。
其中，全面预算管理的效果最为显著。
“我们的目标是用最少的消耗、最短的入洗时间来洗最多的煤，从而提高生产效率。
”该厂厂长汪小琪介绍。
自全面预算实施以来，该厂进行全方位经营管控，利用成本倒逼机制，将材料费、电耗、修理费、职工薪酬等费用指标下发到各管控部门，各管控部门制订指标要求及考核范围，各队组根据考核范围将各经营指标分解到班组，实现了预算指标的层层落实。
将现场岗位责任制与全面预算工资管理相结合，实行岗位责任工序工资明码标价，做到日清日结就是最为推崇的亮点之一。
以明确岗位责任、落实岗位职责为突破口，划分32个岗位，根据每个岗位的职责范围、设备台数、需要多少人，先后多次组织各部室队组对各岗位责任制和包机制度进行重新编订——这一举措解决了职工们所在岗位需要干什么，怎么干，干到什么程度的问题。
在此基础上，通过与绩效挂钩的管理办法，让每位职工每天都清楚地知道自己的收入、支出及各考核项目。
“我们把生产一吨精煤每个岗位挣多少钱都进行细化、量化，这样上一天班，不同岗位的职工都能自己算出日工资，并上墙公布，公开透明。
但是还要考核，有奖有罚。
如果因为设备故障等问题影响生产，那么就根据时间长短来扣罚。
这样一来也就促使职工养成有问题及时处理的好习惯，提高了职工检查设备的积极性、自觉性。
”汪小琪说。
工资管控透明化使生产故障率显著降低，全员效率提高到43.92吨/工，影响时间较2013年减少了59小时/月。
职工的工作效率、岗位操作水平和检修质量均明显提高。
以前一天洗1000吨和2000吨精煤，挣的都是一样的钱，甚至一天不生产也挣钱，职工的积极性自然不高。
粗煤泥螺旋分选机工作原理
粗煤泥螺旋分选机工作原理粗煤泥螺旋分选机是一种用于煤炭行业的设备，它的工作原理是通过螺旋叶片的旋转，将混合的粗煤泥和水分离，从而实现对煤泥的分选和处理。
粗煤泥螺旋分选机主要由进料口、螺旋叶片、排泥口、排水口和电动机等组成。
当粗煤泥进入分选机时，首先经过进料口进入分选机的螺旋腔体内。
在螺旋腔体内，螺旋叶片的旋转将粗煤泥向前推动，并且根据其密度的不同，使得煤泥中的水分和杂质在螺旋腔体内分离。
在螺旋腔体内，粗煤泥的密度较大，所以会向前移动，并且沿着螺旋叶片的螺旋方向逐渐向外排出，最后通过排泥口排出分选机。
而水分和轻质杂质则会受到离心力的作用，被推向螺旋腔体的中心部分，并通过排水口排出分选机。
粗煤泥螺旋分选机的工作原理基于物料在离心力和重力的共同作用下的分离效应。
螺旋叶片的旋转产生离心力，使得物料中的水分和轻质杂质被迅速分离出来，而重质煤泥则向前推进。
螺旋叶片的螺旋形状和倾斜角度可以调节，以适应不同物料的分选要求。
在粗煤泥螺旋分选机的工作过程中，需要根据物料的特性和分选效果的要求，调整分选机的参数。
例如，可以通过调整螺旋叶片的转速和倾斜角度来控制分选机的处理能力和分选效果。
此外，还可以根据物料的含水量和粒度分布等特性，选择合适的分选机型号和配置。
粗煤泥螺旋分选机的工作原理简单可靠，分选效果好，广泛应用于煤炭行业中的煤泥处理和煤炭洗选工艺中。
它能够有效地将煤泥中的水分和轻质杂质去除，提高煤炭的品质和燃烧效率，减少对环境的污染。
粗煤泥螺旋分选机是一种利用离心力和重力分离物料的设备，通过螺旋叶片的旋转，将粗煤泥和水分离，实现对煤泥的分选和处理。
它的工作原理简单可靠，分选效果好，是煤炭行业中不可或缺的重要设备。

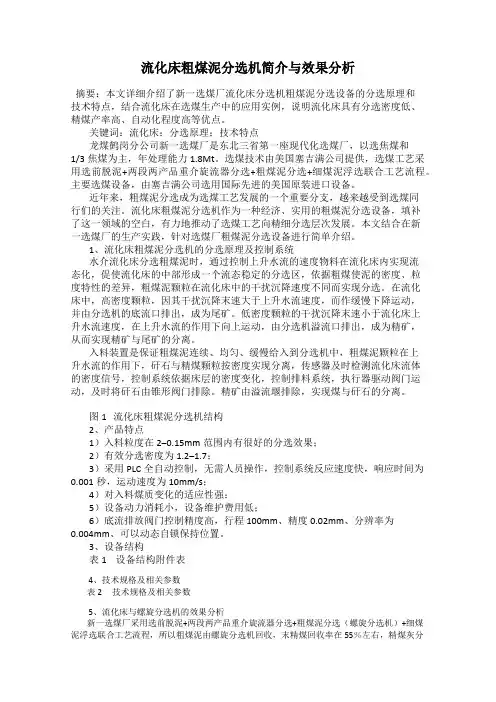

流化床粗煤泥分选机简介与效果分析

1、流化床粗煤泥分选机的分选原理及控制系统
自调试流化床以来，精煤回收率明显上升、精煤灰分保持在8.5%-9.0%之间，矸石灰分在60%-65%之间，有时灰分能达到70%，末精煤回收率达到70%以上。实际生产情况充分说明流化床在我厂运用效果显著。
6、经济效益分析
流化床的应用，使精煤总产率提高了0.2%以上，流化床分选粗煤泥效率高，成本低，无动力消耗，不需要重介质和化学药剂处理，按年入洗180万吨计算，年可多回收精煤3600多吨，多创效益400多万元。
结语：流化床的成功使用，解决了煤泥含量大的原煤分选技术难题，粗煤泥的充分回收，实现了产品结构的调整和升级，增加了企业经济效益。
参考文献：
[1]谢广元.选矿学.徐州：中国矿业大学出版社，2001
[2]王启广，选煤机械.北京：中国矿业大学出版社，2009
3、设备结构
表1设备结构附件表
4、技术规格及相关参数
表2技术规格及相关参数
5、流化床与螺旋分选机的效果分析
新一选煤厂采用选前脱泥+两段两产品重介旋流器分选+粗煤泥分选（螺旋分选机）+细煤泥浮选联合工艺流程，所以粗煤泥由螺旋分选机回收，末精煤回收率在55％左右，精煤灰分在7.5%-8.5%之间，矸石灰分在50%-55%之间，由于螺旋分选机分选时是在螺旋溜槽中进行的，螺旋溜槽磨损后或末矸石量大时，容易堵塞溜槽，易产生紊流状态，造成污染精煤现象，结果造成精煤灰分偏高，矸石灰在2–0.15mm范围内有很好的分选效果；
