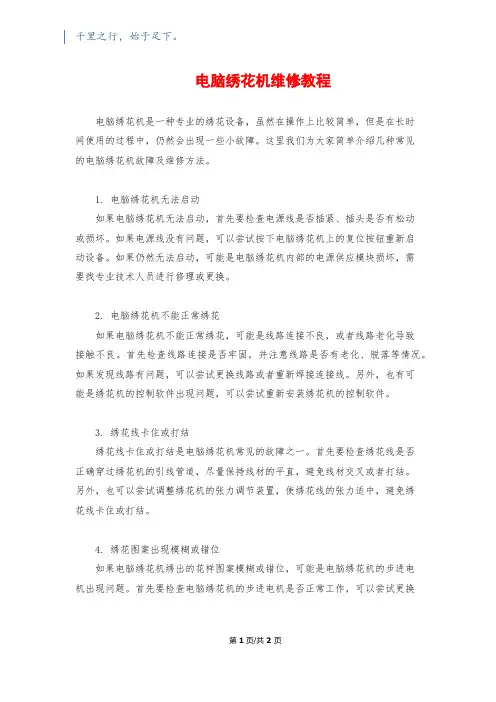

电脑绣花机维修教程
机修必须配备工具上成得6角扳手一套。8—1010—12扳手个需要一个.35
公分长中型一字螺丝刀《刀口1CM宽0、2—0、3厚度》最好带有吸铁功能。20公分长十字螺丝刀一把十字头尽量小点。老虎钳跟尖头钳各一把。扳针杆扳手一把。
1毛线跟断线其实有很大得区别。基本上旋数表面有毛刺《用最细沙皮打磨关滑》或者针位偏下了。如果修了还就是不行那就就是旋数最大问题了.注意对旋数得时候瞧下针就是不就是在针板中心如果已经倾斜到针板上那基本针板孔已经起
毛了《对旋数之前些瞧下压脚有无变形或者起毛针有无顶到针杆最上端。》这毛线断线怎么说么说简单也很简单说不简单也真得不简单。靠自己平时去经历得. 2停车不到位置些去点动如果点动就OK了。那我也不清楚什么问题我02电脑
就就是这问题如果点动还就是不到位那用手摇下机器就是否重。如果机器发重瞧下刻度就是否老就是在这个度数发重或者摇不动那些把压脚全部压下来瞧瞧有
无哪个机头压不动。压不动得话就就是滑块缺油卡死了。如果发重但还就是能转那就就是机头里面缺油解决办法用手摸机架背后瞧瞧哪个发热.摸不出来那只能让机器在运转仔细听声音去判断了.
3换色超时些用8号扳手转动换色机箱如果就是卡死摇不动。瞧下压脚跳线杆有无异常。如果正常那用手压压每个机头压脚瞧瞧就是滑块卡死不。在不行用扳手前后多转动几次多用点力瞧瞧哪个机头有严重抖动现象.如果能轻易转动换色箱那在用电脑在换次针位瞧下就是否换色过头。解决办法拆下换色箱旁边面板调整换色角度.
4跑花样车辆如果经常出现在相同位置跑花样瞧下框架周围有无露头螺丝或者
瞧下框架碰到抬起得东西。如果正常鄙视下框架瞧瞧有无变形如变形那就就是变形底下导轨皮带牙齿已经变形。嘘嘘可惜写得不好希望大家多包含。
在说几个小窍门
1电磁铁收放强度不行去买瓶汽车化油器清洗剂喷下.
2如果某个机头只出现一个针位毛线其她针位好做得话不需要去对旋数.检查旋数跟针间隙就是否过大如果就是那就用扳手板下针杆或者换新得真杆。
3移框换色速度慢在设定机器参数→主主转速及起针速度.把慢动时转速设置为
400、绣框参数跳跃设置否后面几个都设置到30、这样有个不好得地方换色
容易超时。
4车辆不就是转速越低对车辆越好。正常设置700、其实我感觉现在好多电动机马力小实际才670-680得速度。我都设置到750得转速。
如果遇到电脑绣花机主轴电机超时,应该怎么办呢,我们来了解一下维修方法检查电源进线端就是否电源缺相,假如缺相用电压表丈量进线电源电压并检验。
热继电器动作保护打首先关机,然后检查电源进线就是否缺相;查瞧电机就是否负载过重,检查完毕再次上电
主轴控制板有题目更换主轴控制板
主轴电机故障检验主轴电机
主控制板有题目更换主控制板
主轴控制板上3A熔断器熔断更换熔断器
检查主轴控制板上得连接器连接就是否牢固,如有连接器插芯损坏检验并更换连接器插芯
主轴电机爬车逆时针调整主轴控制板上电位器VR1
经由VR1得调整后仍爬车,检查主轴控制板上电容C6就是否有题目更换电容【C6为2、2uF/35V钽电容】。
主轴控制板本身存在题目更换主轴控制板
以上调整后还存在爬车现象,进一步检查滑差式电机刹车片就是否损坏更换滑差式主轴电机刹车片
检查光电编码器与轴连接得顶丝就是否松动对准零位后紧固顶丝
检查机械传动部门就是否正常调整皮带或链条
与光电编码器得线缆或连接器有故障检验电缆并使其可靠连接
主轴电机飞车光电编码器没有连续脉冲更换光电编码器
错误显示:
换色越限
换色超时5秒
半回转异常
观察针位置检测板上半回转指示灯就是否亮,假如不亮,丈量直流12V开关电源,若无输出更换开关电源
检查针位置检测板上连接器连接就是否牢固,如有插芯损坏更换损坏插芯
打开针位置检测板上机盖,瞧其机械部门就是否正常,假如异常调整机械部门用手柄滚动换色电机及连杆机构,观察针位置显示灯就是否随之变动,如不显示,或有得位置显示有得位置不显示,针位置检测板故障更换针位置检测板
更换针位置检测板后仍存在上述第3项所列题目,则主控制板有故障更换主控制板
检查针位置检测板供电12V电源就是否正常,假如异常修理或更换直流供电电源—
换色异常检查电源板上各连接器就是否连接牢固,如有连接器插芯损坏更换损坏连接器插芯
检查电源板上熔断器就是否熔断?【F1为15A,F2为6A】更换熔断器
所有刺绣机头均无断线检测功能。【注:若设置为雕孔绣状态时,第一针均无断线检测.】
检查各个断线检测板连接器就是否连接固准确设置或更换损坏得器件与有故障得线路板
检查就是否在菜单中设置了断线检测能
通过查瞧断线启动指示灯(L36)与线夹信号指示灯(L35)来判定有无断线启动信号与线夹信号
控制板故障
用电压表丈量断线检测板供电电源直流12V就是否正常?如不正常更换电源
某一机头断线,所有检测灯亮某一机头断线,所有检测灯亮检验损坏器件或供电电源
检查电子译码板与断线检测板之间连线就是否有短路现象
某一机头断线后,本身断线检测指示灯不亮,而另外机头断线检测指示灯亮某一机头断线后,本身断线检测指示灯不亮,而另外机头断线检测指示灯亮检验或更换有故障线路板
检查针位置检测板就是否有故障
检查断线译码板,针位置检测板与断线检测板之间得连接就是否有故障
无规则断线检测。【即在某一针位不检测而其她针位误检测,造成机器运转不正常。】检查直流12V电源电压就是否正常更换损坏器件或断线译码板
线路板上连接器就是否连接牢固
断线译码板损坏
某一机头锁不住检查该机头电磁铁就是否损坏更换或维修损坏器件
检查该机头断线检测板机头电磁铁驱动部门三极管【TR7】就是否损坏
检查机头电磁铁与针杆驱动滑块间机械安装就是否有故障更换或维修损坏器件机头电磁铁全部锁不住检查直流24V电压就是否正常检验电源
用电压表丈量某一机头断线检测板电磁铁驱动部门中续流二极管【D13】两真个电压值。在断线检测开关打在下位,锁住机头时,丈量此电压值应为8V±5%,若低于或高于此值,则检验或调整控制CPU板上电位器
系统报警错误:E53-步进故障或按移框键绣框不动步进驱动器过流【过流指示灯亮】排除故障,更换器件
步进驱动器电源故障,熔断器熔断
步进驱动器连线错误
主控制板故障
机械故障
移框时步进电机声响异常或步进驱动器丢步,绣作走位步进驱动器与步进电机间连线错误检验排除故障或更换步进驱动器
步进驱动器缺项
机械故障
剪线无动作
用万用表直流档丈量电源板上CZ3插座2、3两点直流电压,正常值为直流电压90V±10%,若不正常更换电源板
手动剪线,观察主控制板上指示灯L33【JX】亮否?L33【JX】灯不亮,说明控制板有题目【无信号输出】更换主控制板
