高压开关柜基本知识
高压开关柜基础知识

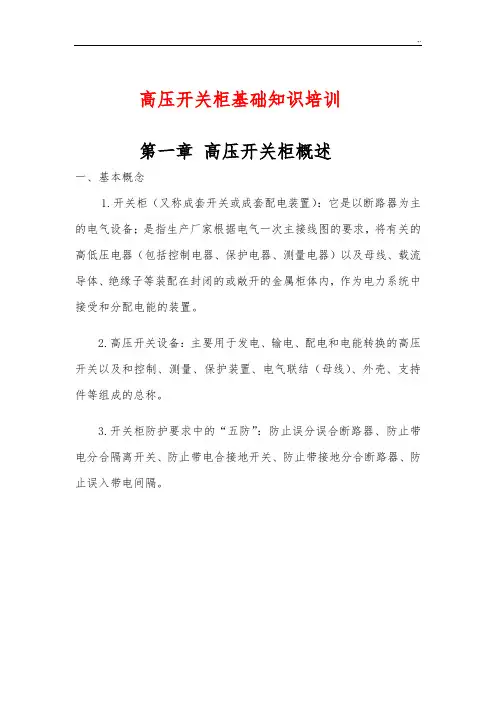

高压开关柜基础知识培训第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-1母线安装相互位置相别漆色垂直水平引下线A相黄上远左B相绿中中中C相红下近右防止外部物体侵入内部设备的保护程度。
表1-2三、高压开关柜正常使用条件:1、环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)，严寒地区可以为-15 ℃。
环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。
2、海拔高度:一般不超过1000米. 对于安装在海拔高于1000米处的设备,外绝缘的绝缘水平应将所要求的绝缘耐受电压乘以修正系数Ka[ka=1÷(1.1-H×10-4)]来决定。
由于高海拔地区空气稀薄,电器的外绝缘易击穿,所以采用加强绝缘型电器，加大空气绝缘距离，或在开关柜内增加绝缘防护措施。
3、环境湿度: 日平均值不大于95%，月平均值不大于90%。
4、地震烈度:不超过8度。
5、其它条件:没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
第二章高压开关柜组成及分类一、开关柜的组成；开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。
高压柜基础知识
加绝缘防护措施。
3.环境湿度: 日平均值不大于95%，月平均值不大于90%。
4.地震烈度: 不超过8度。
5.其它条件:没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
第二章高压开关柜组成及分类一、开关柜的组成；开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。
柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
★ .柜体的材料: 1).冷扎钢板或角钢(用于焊接柜);2)敷铝锌钢板或镀锌钢板(用于组装柜).3).不锈钢板(不导磁性).4).铝板((不导磁性).★.柜体的功能单元：1).主母线室(一般主母线布置按“品”字形或“1”字形两种结构2).断路器室3).电缆室4).继电器和仪表室5).柜顶小母线室6).二次端子室★.柜内电器元件：1. 柜内常用一次电器元件（主回路设备）常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10]电压互感器简称PT[如:JDZJ-10]接地开关[如:JN15-12]避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]高压接触器[如：JCZ3-10D/400A型]高压熔断器[如：RN2-12、XRNP-12、RN1-12]变压器[如:SC(L)系列干变、S系列油变]高压带电显示器[GSN-10Q型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG]负荷开关[如:FN26-12(L)、FN16-12(Z)]高压单相并联电容器[如:BFF12-30-1] 等等2.柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备:1.继电器2.电度表3.电流表4.电压表5.功率表6.功率因数表7.频率表8.熔断器9.空气开关10.转换开关11.信号灯12.电阻13.按钮14.微机综合保护装置等等。
高压开关柜基本知识
高低压配电知识问答第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-15.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-2二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
4.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)，严寒地区可以为-15 ℃。
环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。
高压开关柜培训资料
02
高压开关柜工作原理
高压开关柜的电气工作原理
总结词
高压开关柜的电气工作原理主要是通过断路器、隔离 开关、接地开关、电流互感器、电压互感器等设备来 实现电力系统的控制、保护和监测功能。
详细描述
高压开关柜的电气工作原理涉及电力系统的基础知识 ，包括电力系统的组成、电压等级、负荷类型以及电 力系统的运行方式等。同时，高压开关柜的电气工作 原理还涉及到断路器、隔离开关、接地开关等设备的 操作原理和操作顺序，以及电流互感器、电压互感器 的变比选择和极性标注等细节。此外，高压开关柜的 电气工作原理还涉及到保护继电器和测量仪表的使用 和校准方法，以确保电力系统的安全稳定运行。
维修
对于损坏的部件，应进行维修或更换。在维修过程中，应注意安全，避免带电操 作。
04
高压开关柜安全与防护
高压开关柜的安全措施与规范
严格遵守安全操作规程
在进行高压开关柜的操作时，应按照相关规程进行，禁止未经授 权进行操作。
设备检查与维护
定期对高压开关柜进行检查，确保设备运行正常，及时消除安全隐 患。
高压开关柜的机械工作原理
要点一
总结词
高压开关柜的机械工作原理主要是通过断路器操作机 构、传动机构、闭锁机构等机械部件来实现断路器的 分合闸操作。
要点二
详细描述
高压开关柜的机械工作原理涉及机械基础知识，包括 机械传动、机械机构设计、材料力学等。同时，高压 开关柜的机械工作原理还涉及到断路器操作机构的类 型和特点，以及传动机构的设计和优化方法。此外， 高压开关柜的机械工作原理还涉及到闭锁机构的设计 和闭锁原理，以及闭锁机构的调整和维护方法，以确 保高压开关柜的安全运行。
高压柜基础知识
高压开关柜基本知识第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-1母线安装相互位置相别漆色垂直水平引下线A相黄上远左B相绿中中中C相红下近右5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-2防护等级简称定义IP1X 防止直径大于50mm的物体1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件IP2X 防止直径大于12.5mm的物体1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件IP3X 防止直径大于2.5mm的物体1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件IP5X 防尘 1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件IP6X 尘密 1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
高压开关柜设备基础知识培训
负荷开关：用于控制高压开关柜的电源通断，具有灭弧功能，能够避免电弧对设备造成损坏
• 04
高压开关柜的工作原理
开关设备的动作原理
开关设备的基本结 构
开关设备的动作过 程
开关设备的触头系 统
测量仪表与控制装置的工作原理
测量仪表：用于监测高压开关柜的电流、电压、温度等参数 控制装置：用于控制高压开关柜的开关操作、保护功能等 工作原理：测量仪表通过传感器采集数据，并将数据传输给控高压开关柜还具有监测和测量的功能，能够实时监测电 和参数，如电压、电流、功率等，为电力系统的运行和维护提供数据
高压开关柜的分类
高压开关柜的分类： 固定式、手车式、 中置式
固定式高压开关柜： 柜体结构简单，操 作方便，价格低廉， 但占地面积大
手车式高压开关柜： 柜体结构复杂，操 作繁琐，价格较高， 但占地面积小
防护措施与应急处理方案
防护措施：设备外壳接地、防触电保护、防爆保护等 应急处理方案：切断电源、疏散人员、使用灭火器等 定期检查与维护：确保设备正常运行，及时发现并解决问题
感谢您的观看
• 汇报人：
确认设备规格和型号 检查安装环境是否符合要求 准备安装工具和材料
安装过程
准备工作：确保现场环境安全，准备好安装所需的工具和材料。
基础制作：按照图纸要求制作高压开关柜的基础，确保基础稳固、水平
设备搬运：将高压开关柜搬运到基础位置，确保设备完好无损。 设备安装：按照设备说明书的要求，将高压开关柜安装到基础上，连接 线。
• 03
高压开关柜的结构与组成
柜体结构
柜体材质：通常采用钢板或不锈钢制作 柜体结构形式：包括固定式、抽出式和手车式等 柜体功能：保护、控制和监测高压开关设备
高压开关柜基本学习知识
高低压配电知识问答第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-15.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-2二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
4.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)，严寒地区可以为-15 ℃。
环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。
高压开关柜基本知识
第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-15.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-2二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
4.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)，严寒地区可以为-15 ℃。
环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。
高压开关柜基本知识
高压开关柜的基本知识一、高压开关柜概述1.基本概念⑴.开关柜（又称成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
⑵.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
⑶.开关柜防误要求中的“五防”：防止误分误合断路器、防止带负荷分合隔离开关、防止带电合接地开关、防止带接地合断路器、防止误入带电间隔。
⑷.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-1⑸.母排位置相序对应关系：表1-22.开关柜的主要特点⑴.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
⑵.开关柜具有一定的操作程序，机械或电气的联锁保证操作程序的正确。
实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
⑶.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
⑷.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障，要求把电弧故障限制在隔室以内。
⑸.泄压装置：金属封闭式开关柜都有泄压装置，如：手车室、母线室、电缆室，当断路器或主母线、电缆室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压上升，达到一定的压力时，泄压装置的压力释放金属板将自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。
高压开关柜基本知识.pdf
高压开关柜基本知识.pdf
1、高压开关柜基本学问专业文档供参考，如有关心请下载。
高压开关柜的基本学问一、高压开关柜概述1.基本概念⑴.开关柜〔又称成套配电装置〕：它是以断路器为主的电气设备；是指生产厂家依据电气一次主接线图的要求，将有关的高低压电器〔包括掌握电器、爱护电器、测量电器〕以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和安排电能的装置。
⑵.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和掌握、测量、爱护装置、电气联结〔母线〕、外壳、支持件等组成的总称。
⑶.开关柜防误要求中的“五防”：防止误分误合断路器、防止带负荷分合隔离开关、防止带电合接地开关、防止带接地合断路器、防止误入带电间隔。
⑷.防护等级:外壳、隔板及其他部分防止人体
2、接近带电部分和触及运动部件以及防止外部物体侵入内部设备的爱护程度。
表1-1防护等级简称定义IP1X防止直径大于50mm的物体1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分〔如手〕意外触及壳内带电部分或运动部件IP2X防止直径大于12.5mm的物体1.防止直径大于12.5mm的固体进入壳内；2.防止手指触及壳内带电部分或运动部件IP3X防止直径大于2.5mm的物体1.防止直径大于2.5mm的固体进入壳内；2.防止直径大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X防止直径大于1mm的物体1.防止直径大于1mm的固体进入壳内；2.防止直径大于1mm工具或金属
线触及柜内带电部分或运动部件IP5X防尘1.能防止灰尘进入到达影响产
3、品的程度；2.完全防止触及柜内带电部分或运动部件IP6X尘密 1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件。
高压开关柜基本知识
高压开关柜基本知识第一章高压开关柜概述一、基本概念1.开关柜（又称机械设备控制器或机械设备配电装置）：它就是以断路器居多的电气设备；就是指生产厂家根据电气一次主接线图的建议，将有关的高低压电器（包含掌控电器、维护电器、测量电器）以及母线、载流导体、绝缘子等加装在半封闭的或袒露的金属柜体内，做为电力系统中拒绝接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：5.防水等级:外壳、隔板及其他部分避免人体吻合磁铁部分和跌破运动部件以及避免外部物体入侵内部设备的维护程度。
二、开关柜的主要特点：1.存有一、二次方案,这就是开关柜具体内容的功能标志,包含电能汇聚、分配、计量和维护功能电气线路。
一个开关柜存有一个确认的主电路(一次电路)方案和一个辅助电路(二次电路)方案，当一个开关柜的主方案无法同时实现时可以用几个单元方案去组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明:无“五严防”功能或“五严防功能不全系列”就是导致电力事故的主要原因。
3.具备中剧的金属外壳，其外壳存有车轴和防水促进作用.因此建议它应当具备足够多的机械强度和刚度，确保装置的巩固性,当柜内产生故障时,不能发生变形,撞断等外部效应。
同时也可以避免人体吻合磁铁部分和跌破运动部件，避免外界因素对内部设施的影响;以及避免设备受不幸的冲击。
4.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件:1.环境温度:周围空气温度不少于40℃(下限)，通常地区为-5℃(上限)，寒冷地区可以为-15℃。
高压开关柜基本知识
高压开关柜得基本知识一、高压开关柜概述1、基本概念⑴、开关柜(又称成套配电装置):它就是以断路器为主得电气设备;就是指生产厂家根据电气一次主接线图得要求,将有关得高低压电器(包括控制电器、保护电器、测量电器)以及母线、载流导体、绝缘子等装配在封闭得或敞开得金属柜体内,作为电力系统中接受与分配电能得装置。
⑵、高压开关设备:主要用于发电、输电、配电与电能转换得高压开关以及与控制、测量、保护装置、电气联结(母线)、外壳、支持件等组成得总称。
⑶、开关柜防误要求中得“五防”:防止误分误合断路器、防止带负荷分合隔离开关、防止带电合接地开关、防止带接地合断路器、防止误入带电间隔。
⑷、防护等级:外壳、隔板及其她部分防止人体接近带电部分与触及运动部件以及防止外部物体侵入内部设备得保护程度。
表11⑸、母排位置相序对应关系:表122、开关柜得主要特点⑴、有一、二次方案,这就是开关柜具体得功能标志,包括电能汇集、分配、计量与保护功能电气线路。
一个开关柜有一个确定得主回路(一次回路)方案与一个辅助回路(二次回路)方案,当一个开关柜得主方案不能实现时可以用几个单元方案来组合而成。
⑵、开关柜具有一定得操作程序,机械或电气得联锁保证操作程序得正确。
实践证明: 无“五防”功能或“五防功能不全”就是造成电力事故得主要原因。
⑶、具有接地得金属外壳,其外壳有支承与防护作用、因此要求它应具有足够得机械强度与刚度,保证装置得稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分与触及运动部件,防止外界因素对内部设施得影响;以及防止设备受到意外得冲击。
⑷、具有抑制内部故障得功能, “内部故障”就是指开关柜内部电弧短路引起得故障,一旦发生内部故障,要求把电弧故障限制在隔室以内。
⑸、泄压装置:金属封闭式开关柜都有泄压装置,如:手车室、母线室、电缆室,当断路器或主母线、电缆室内发生内部故障电弧时,伴随电弧得出现,开关柜内部气压上升,达到一定得压力时,泄压装置得压力释放金属板将自动打开,释放压力与排泄气体,以确保操作人员与开关柜安全。
高压开关柜(成套开关柜)基本知识
高压开关柜基本知识1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-1相别漆色母线安装相互位置垂直水平引下线A相黄上远左B相绿中中中C相红下近右5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-2防护等级简称定义IP1X 防止直径大于50mm的物体1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件IP2X 防止直径大于12.5mm的物体1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件IP3X 防止直径大于2.5mm的物体1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件IP5X 防尘1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件IP6X 尘密1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
开关柜基本知识
第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-1的保护程度。
表1-2IP3X 防止直径大于2.5mm的物体 1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体 1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件IP5X 防尘 1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件IP6X 尘密 1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
高压开关柜基本知识 (2)
高压开关柜的基本知识一、高压开关柜概述1.基本概念⑴.开关柜（又称成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
⑵.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
⑶.开关柜防误要求中的“五防”：防止误分误合断路器、防止带负荷分合隔离开关、防止带电合接地开关、防止带接地合断路器、防止误入带电间隔。
⑷.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-1⑸.母排位置相序对应关系：表1-22.开关柜的主要特点⑴.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
⑵.开关柜具有一定的操作程序，机械或电气的联锁保证操作程序的正确。
实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
⑶.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
⑷.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障，要求把电弧故障限制在隔室以内。
⑸.泄压装置：金属封闭式开关柜都有泄压装置，如：手车室、母线室、电缆室，当断路器或主母线、电缆室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压上升，达到一定的压力时，泄压装置的压力释放金属板将自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。
