HTDW-3A大型地网接地电阻测试仪
大地网接地电阻测试仪原理及技术参数
大地网接地电阻测试仪原理及技术参数
大地网接地电阻测试仪原理
地网接地电阻测量仪也称为大地网测试仪，采用直接测量法，方法直观，数据精准，高性能恒流电源，最大电流3A / 5A，适用于中大型地网特性的参数测量，集成电子对抗技术，双频测量（异频/工频）超强的抗干扰能力，四线测量，消除线阻误差，采用纯正弦波大功率信号源做为测试电源，多频点采集数据，克服了双点异频插值法的局限性，精确测量大型接地网接地电阻、接地阻抗、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数。
大地网接地电阻测试仪原理框图
大地网测试仪技术参数
1、测量范围：0～150Ω（含电流桩阻抗）
2、分辨率：0.001Ω
3、测量误差：±（读数×2%+0.005Ω）
4、最大输出电压：AC 400V (45Hz、55Hz，双频，正弦波)
5、最大输出电流：AC 5A (45Hz、55Hz，双频，正弦波)
6、电流输出档位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档。
7、抗干扰能力：抗工频50Hz电压10V
8、测量线要求：电流线铜芯截面积≥1.5mm电压线铜芯截面积≥1.0mm
9、供电电源：AC 220V±10%，50Hz
10、外形尺寸：440×350×210mm
11、仪器重量：30kg。
接地电阻测试仪使用方法
接地电阻测试仪使用方法接地电阻测试仪是一种用于测试电气设备接地系统的仪器。
接地电阻测试仪的使用方法通常包括以下几个步骤：第一步，检查测试仪器在开始测试之前，需要检查接地电阻测试仪的电源和连接线是否正常工作，同时还需要确保测试仪器的各项指标符合要求。
如果发现任何异常情况，应及时进行维修或更换。
第二步，选择适当的测试方法接地电阻测试仪可以采用不同的测试方法，如三线法、牵引法和感应法等。
在选择测试方法时，需要根据具体的测试对象和测试要求来确定。
第三步，准备测试环境在进行测试之前，需要确保测试环境符合要求。
首先要检查测试区域是否有足够的安全空间，以及是否有其他可能干扰测试的电气设备。
其次，需要确保被测试设备的接地系统和外部设备没有任何连接。
第四步，连接测试仪器将接地电阻测试仪的测试线分别与被测试设备的接地系统和外部设备连接。
在连接过程中，需要确保连接牢固，以避免测试误差。
第五步，进行测试开始测试之前，需要按照测试仪器的操作说明进行相关设置，如选择测试范围、测试精度等。
然后，将测试仪器的探头放置在被测试设备的接地系统上，并按下测量按钮进行测试。
在测试过程中，需要等待一段时间，以获取稳定的测试数据。
测试结果通常以电阻值的形式显示出来。
根据不同的测试要求，可以选择多次测试取平均值，以提高测试准确性。
第六步，记录和分析测试结果测试完成后，需要记录下测试结果，包括测试时间、测试仪器型号、被测试设备信息和测试数据等。
同时，还需要对测试结果进行分析，以判断接地系统的质量是否合格。
第七步，处理异常情况如果测试结果异常或不合格，需要进一步分析异常原因，并及时采取相应的措施进行修复。
修复完成后，还需要重新进行测试，以确保接地系统的正常运行。
总结：接地电阻测试仪的使用方法包括检查测试仪器、选择适当的测试方法、准备测试环境、连接测试仪器、进行测试、记录和分析测试结果以及处理异常情况等步骤。
通过正确使用接地电阻测试仪，可以确保被测试设备的接地系统质量符合相关要求，保证设备的安全运行。
HDDW-I 大地网接地电阻测试仪说明书
HDDW-I大地网接地电阻测试仪使用说明书武汉市华电恒创电力科技有限公司接地电阻测试仪一、仪器概述仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2006接地装置特性参数测量导则》《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造接地电阻测试仪，是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。
本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
二、功能强大：1、测量接地装置接地阻抗或电阻2、测量接地装置之间的导通阻抗或电阻3、测量土壤电阻率三、技术突破1、大型液晶显示更清晰，操作非常方便，2、存储采用键盘汉字输入，方便查询四、性能特点1、采用自动双变频先进变频技术，用45Hz和55Hz两种频率进行测量，同时还有多组变频供选择使用。
2、抗干扰能力强。
采用自动变频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。
基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。
五、技术指标1、阻抗测量范围：0Ω～200Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％+0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：自动45Hz/55Hz 双频，多组变频供选择使用7、最大输出电流：5A8、最大输出电压：400V9、测量线要求：电流线铜芯截面积≥2.0mm2电压线铜芯截面积≥1.5mm210、供电电源：AC220V±10％，50Hz 11、外形尺寸：440×350×21012、仪器重量：10kg四、仪器测试的操作过程及功能说明1、测量原理框图及测试接线图D 电流线1电压线2电压线图1测量原理示意图R 0回路电阻大约5～200ΩR x 测试电阻大约0～200ΩR f 标准电阻测试电源输出微机信号处理输出控制R 0R xR f测量电流线D ：长度为地网对角线长度的3～5倍；线径：≥1mm 2测量电压线1：长度为0.618D ；线径：≥1.0mm 2测量电压线2：接被测地网12347电源主机面板示意图1、电流极(C1)2、电压极1（P1)3、电压极2（P2）4、接地网（C2）5、打印机6、串口7、接地线8、液晶了显示屏9、电源输入10、电源开关586910测量接线如下图电流极（C1）电压极1（P1）电压极2（P2）接地网（C2）电流桩电压桩地网图2三极法测量接线示意图说明：电压极2（P2）,接地网（C2）两线必需都要连接在仪器上，然后按测量操作步骤进行测试。
大型地网接地电阻测试仪说明书
目录一、仪器概述 (1)二、性能特点 (1)三、技术指标 (1)四、仪器测试的操作过程及功能说明 (2)1、测量原理框图及测试接线图 (2)2、测试操作步骤 (4)4、测试菜单详细解释 (6)5、测试过程中仪器自诊说明 (6)五、注意事项 (7)六、随机配件 (7)大型地网接地电阻测试仪一、仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。
为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。
由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
二、性能特点1、测量的工频等效性好。
测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。
本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。
基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。
4、功能强大。
可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。
全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
三、技术指标1、阻抗测量范围：0～5000Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％+0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：45、50、55、60、65Hz 单频45/55Hz 、55/65Hz 、47.5/52.5Hz 自动双变频7、输出电流：1---5A8、最大输出电压：400V9、测量线要求： 电流线铜芯截面积≥1.5mm2电压线铜芯截面积≥1.0mm210、供电电源：AC180～270V ，50/60Hz11、外形尺寸：440×350×21012、仪器重量：18kg四、仪器测试的操作过程及功能说明1、测量原理框图及测试接线图图1测量原理示意图R 0 回路电阻大约5～200ΩR x 测试电阻大约0～200ΩR f 标准电阻测量电流线D ：长度为地网对角线长度的3～5倍；线径：≥1.5mm 2测量电压线1：长度为0.618D ；线径： ≥1.0mm 2测量电压线2： 接被测地网测量接地线： 接被测地网。
HTDW-3A大型地网接地电阻测试仪连线方法
HTDW-3A大型地网接地电阻测试仪HTDW-3A大型地网接地电阻连线方式1、地网测试图3 三极法测量接线图测量电流线D：线径≥1.5mm2 ,长度为地网对角线长度的3 ～ 5倍；测量电压线1：线径≥1.0 mm2 ,长度为0.618D；测量电压线2：接被测地网；测量接地线：接被测地网。
HTDW-3A大型地网接地电阻测试仪图4 四极法测量接线图四极法测量时，从地网的地桩上引出二根连接线分别接到仪器的电压极P2、接地网C2两接线柱，然后按测量操作步骤进行测试。
四极法测量时仪器会自动消除接线误差。
注意：测量线根据地网的大小由使用者自配。
如需本公司配线需另收费。
2、接触电压、接触电位差测试接触电压的测量接线图如下图5所示。
可按下述步骤进行测试。
图5 接触电压测量接线图在离接地装置较远处打一个地桩作为电流极，该电流极离接地装 HTDW-3A大型地网接地电阻测试仪置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。
用导线将仪器面板的C 端子与电流极可靠连接。
再用导线将仪器的E 端子接至被试设备的架构。
仪器的P1 端子接至设备架构上的Pa 点，Pa 距地面高度为1.8 米。
仪器的P2 端子接至模拟脚的电极Pb,该电极可采用包裹湿布的直径为20cm 的金属圆盘，并压上重物。
电极中心距设备边缘距离为1 米。
仪器P1 与P2 端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通仪器电源，选择执行“接地阻抗测量”，再设置好测试电流，仪器开始测量，测量完毕，可从液晶屏上读取到阻抗值Z。
最后根据下式计算出接触电压UjUj=Z * Is式中Is 为被测接地装置内系统单相接地故障电流。
上述测量中，若仪器电压输入端不并联等效人体电阻Rm，则所得结果为接触电位差。
3、跨步电压、跨步电位差测试跨步电压的测量接线图如图6所示。
可按下述步骤进行测试。
HTDW-3A大型地网接地电阻测试仪图6 跨步电压测量接线图在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。
[整理]ZDWR系列大型地网接地电阻测试仪说明书.
![[整理]ZDWR系列大型地网接地电阻测试仪说明书.](https://img.taocdn.com/s3/m/47d254580b4c2e3f56276339.png)
ZDWR系列大型地网接地电阻测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、仪器概述 (3)二、性能特点 (4)三、技术指标 (4)四、仪器测试的操作过程及功能说明 (5)五、注意事项 (12)六、运输、贮存 (16)七、售后服务 (16)ZDWR系列大型地网接地电阻测试仪一、仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。
为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。
由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
二、性能特点1．测量的工频等效性好。
测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2．抗干扰能力强。
本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3．精度高。
基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。
4．功能强大。
可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5．操作简单。
全中文菜单式操作，直接显示出测量结果。
6．布线劳动量小，无需大电流线。
三、技术指标四、仪器测试的操作过程及功能说明1. 测量原理框图及测试接线图图1测量原理示意图R0回路电阻大约5～200ΩR x测试电阻大约0～200ΩR f标准电阻R0 R x测量电流线D：长度为地网对角线长度的3～5倍；线径：≥1.5mm2测量电压线1：长度为0.618D；线径：≥1.0mm2测量电压线2：接被测地网测量接地线：接被测地网。
接地电阻测试仪操作规程（3篇）
接地电阻测试仪操作规程一、测试仪简介接地电阻测试仪是用于测量接地系统或设备的接地电阻的一种专用仪器。
它通过测量接地系统中电流与电压之间的关系，来判断接地系统的良好性能及接地电阻的大小。
接地电阻测试仪结构简单、使用方便、测量准确。
二、操作准备1. 确保接地电阻测试仪已经校准，并具备有效的检定证书。
2. 安全检查：对测试仪进行外观检查，确保仪器外壳完好无损，绝缘部分无畸变或破损。
3. 确保测试仪电源充足，并接地可靠。
4. 检查测试仪的接线端口，确保无松动或腐蚀现象。
三、测试操作步骤1. 打开测试仪电源，并确保测试仪处于待机状态。
2. 将测试仪的测试夹具连接到待测接地系统或设备上，并确保连接牢固。
3. 按下测试仪上的“测试”按钮，开始进行测试。
4. 根据测试仪的显示屏上的指示进行操作，等待测试仪完成测量。
5. 测试结果显示完毕后，断开测试夹具与待测接地系统或设备的连接。
6. 关闭测试仪电源，并将测试仪存放在干燥、通风良好的地方。
四、注意事项1. 在进行接地电阻测试之前，必须确保待测接地系统或设备已断开电源，并切断与其他电源的连接。
2. 当测试仪正常工作时，禁止随意拆卸或更换测试夹具或其他配件。
3. 在测试仪正在进行测试的过程中，禁止进行任何干扰或操作。
4. 如发现测试仪工作异常或发生故障，应立即停止使用，并送修至专业维修部门。
5. 测试仪在非使用状态下应存放在避光、防尘、防潮、防震的环境中，避免长时间暴露在高温、高湿或剧烈震动的环境中。
五、维护保养1. 定期对接地电阻测试仪进行外观检查，确保仪器外壳完好无损。
2. 校准周期：每半年进行一次校准，校准结果应记录并保存。
3. 清洁：用干净软布轻轻擦拭测试仪外壳和连接器，不得使用有机溶剂或酸碱性溶液清洗。
4. 避免阳光直射：避免测试仪暴露在阳光直射下，以防仪器变形或老化。
5. 维修保养：所有维修保养工作必须由专业人员进行，且使用原厂配件。
六、安全警示1. 测试仪是一种精密仪器，使用时务必小心谨慎，切勿拆解或私自修理。
大地网接地电阻测试仪—大型地网接地阻抗测试仪-接地电阻测试仪—接地阻抗测试仪
大地网接地阻抗测试仪（上海大帆电气）大地网接地阻抗测试仪：也称大地网接地电阻测试仪，变频大电流接地阻抗测试仪，大型接地网接地阻抗测试系统、接地装置特性参数测试系统、大地网接地阻抗测试仪，接地阻抗测试仪等大型地网接地阻抗测试仪系列产品可分为：DF9000大型地网变频大电流接地特性测量系统，DF910K大型地网变频大电流接地阻抗测量系统，DF902K变频抗干扰接地阻抗测量仪。
DF9000变频大电流多功能地网接地特性测量系统、DF910K大型地网变频大电流接地阻抗测量系统、DF902K变频抗干扰接地阻抗测量仪通过对接地网注入一个异于工频的电流，有效地避免了50Hz及其它干扰信号引起的测量误差，可精确、经济、安全的测量接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地装置特性参数，同时使得测量过程变得方便而安全。
产品功能：1.精确测量大型接地网接地阻抗、接地电阻、接地电抗；2.精确测量大型接地网场区地表电位梯度；3.精确测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压；4.精确测量大型接地网转移电位；5.测量接地引下线导通电阻；6.测量土壤电阻率概述：大型地网接地阻抗测试仪是主要用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。
采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。
系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
DF902K变频抗干扰接地阻抗测量仪产品概述：DF-902K变频抗干扰地网接地阻抗测量仪主要功能：精确测量接地阻抗、接地电阻，接地电抗，土壤电阻率。
接地电阻测试仪使用说明
接地电阻测试仪使用说明
以下是接地电阻测试仪的使用说明：
1.准备工作
b.确保测试仪的电源和电池已经充足，并连接到电源插座。
c.对于便携式测试仪，确认测试仪的电池电量，如低于标准值，请及时更换电池。
2.连接测试仪
a.将测试仪的线缆连接到接地系统的测试点上。
b.确保线缆连接牢固，避免松脱。
c.测量前，请确保测试仪的开关处于关闭状态。
3.进行测试
a.将测试仪的轮盘或按钮旋转到正确的测量范围。
b.打开测试仪的电源开关，并确保测试仪正常启动。
c.等待数秒钟，直到测试仪显示稳定的数值。
d.记录测试仪显示的数值，并与接地系统标准值进行比较。
4.结果分析
a.如果测试仪显示的数值与接地系统标准值相匹配或接近，表示接地系统正常。
b.如果测试仪显示的数值与接地系统标准值相差较大，表示接地系统存在问题。
c.对于存在问题的接地系统，应及时找到问题并进行处理，以确保安全。
5.注意事项
a.在进行测试之前，应先通知相关人员，防止因测试而引起误操作。
b.避免测试时使用太长的线缆，以免影响测试结果。
c.在测试过程中，应保持测试仪和测试点之间的线路不受干扰。
d.遵循测试仪的操作手册，并避免过度使用或错误使用测试仪。
通过按照上述使用说明，用户可以正确使用接地电阻测试仪进行接地系统的测量和分析。
在测试过程中，一定要保持仪器和测试点之间的稳定连接，并注意测试结果的合理性。
如发现异常情况，请及时采取措施解决问题，确保接地系统的安全和可靠性。
HT接地电阻测试仪系列
0.5mA ±(2.5%rdg+2mA)
650.0mA～999.5mA
1.5mA ±(2.5%rdg+10mA)
1.000A～3.995A
0.005A ±(2.5%rdg+0.1A)
4.00A～20.00A
0.01A ±(2.5%rdg+0.5A)
电流测量的频率范围:50-60Hz,设定的电流测量阈值:1mA-999mA, 波形失真:CF<>1.414 和 CF<1.9,加上 1.5%的误差.
该产品遵循欧洲低压电气标准:2006/95/EEC 和 EMC 2004/108/EEC
第 45 页
HT2055
大型地网接地电阻测试与跨步电压测试仪
HT2055是一款最新的接地电阻测试仪，HT2055由电源供应站和仪表组成，用于执行跨步/接触电压测量的电气装置，
如高压变电站（TN系统，变电站），依据国际标准额定测试电流高达50A。仪器的两个组成单元，最初将进行时间和
最大供电容量： 900VA
最大输出电流： 55A
测量频率：
55Hz
测量电压：
0.1 - 999V
电压分辨率:
0.1 - 1V
基本准确度:
+-2%
显示器:
LCD, 240X180像素,带背光
海拨高度（工作）: 2000米
通讯接口:
RS-232
测量安全等级: CAT II300V
主保护:
熔断器5A/250V
第 48 页
数字接地电阻测试仪GEO416技术规格
电气技术规格
准确度(读数+ 显示字数) 指示是在 23°C ±5°C ; <60%HR
接地电阻测试仪操作规程
接地电阻测试仪操作规程接地电阻测试仪是用于测量接地电阻的一种仪器。
在使用过程中，需要按照以下操作规程进行操作：1. 操作前准备1.1 检查仪器是否正常运行。
打开仪器电源，观察仪器显示屏是否正常显示。
1.2 检查测试引线是否完好，无破损或明显损伤，并将测试引线连接到仪器的输出端。
1.3 选择适当的测试参数。
根据被测电路的特点，选择合适的测试电压和测试时间等测试参数。
1.4 准备好被测接地电阻的位置和测试环境。
被测接地电阻需要清洁和干燥的环境，以免影响测试结果。
2. 连接测试引线2.1 连接测试引线。
将测试引线的末端分别连接到被测接地电阻的两个触点。
2.2 确认测试引线连接的牢固。
引线连接一定要牢固，避免在测试过程中引线松动导致测试结果不准确。
3. 进行测试3.1 根据测试参数设定，按下仪器面板上的测试按钮开始测试。
3.2 在测试过程中，应严格按照测试时间等参数的要求进行操作。
测试完成后，关闭测试仪器。
3.3 将测试结果记录在相应的测试记录表中。
4. 测试结果分析4.1 比较测试结果与标准值。
根据被测电路的特点，确定参照标准值。
将测试结果与标准值进行比较分析，确保测试结果的准确性。
4.2 判断测试结果的合理性。
根据测试结果判断被测接地电阻是否正常。
5. 注意事项5.1 在测试过程中，应注意安全。
避免在高电压或高温等条件下操作。
5.2 保持测试环境的清洁和干燥，避免因环境因素影响测试结果。
5.3 在测试前准备工作中检查仪器和测试引线的连接是否牢固，确保测试结果的准确性。
5.4 在测试过程中，遇到异常情况应及时停止测试，检查异常情况并解决。
以上就是接地电阻测试仪的操作规程。
正确的操作方法不仅可以保证测试结果的准确性，同时也能保证测试的安全性，希望能给使用接地电阻测试仪的人员提供帮助。
HZDW-3A 大型地网接地电阻测试仪技术参数
HZDW-3A 大型地网接地电阻测试仪技术参数HZDW-3A 大型地网接地电阻测试仪技术参数
3.1 接地阻抗技术指标
1、测量范围：0～200Ω（含电流桩阻抗）
2、分辨率：0.001Ω
3、测量误差：±（读数×1％+0.005Ω）
4、最大输出电压：AC 400V (45Hz、55Hz，双频，正弦波)
5、最大输出电流：AC 3A (负载为5Ω～133Ω输出3A，小于5Ω输出2A)
6、电流输出档位：3/2.5/2/1.5/1A，每0.5A一档，共5档。
7、抗干扰能力：抗工频50Hz电压10V
8、测量线要求：电流线铜芯截面积≥1.5mm2
电压线铜芯截面积≥1.0mm2
9、供电电源：AC 220V±10％，50Hz
10、长宽高（mm）：295×340×310
11、仪器重量：28kg
3.2 土壤电阻率技术指标
1、测量范围：0~1000Ω·m（欧姆·米）
2、测量精度：±2%
3、分辨率：0.01Ω·m
四、仪器原理
图1测量原理示意图
R0 回路电阻大约5～200Ω
Rx 测试电阻大约0～200Ω
Rf 标准电阻
测量电流线D：长度为地网对角线长度的3～5倍；线径：≥1.5mm2 测量电压线1：长度为0.618D；线径：≥1.0mm2
测量电压线2：接被测地网
测量接地线：接被测地网。
接地电阻测试仪操作规程
接地电阻测试仪操作规程一、测试前准备1.确保测试仪器已经校准，并且在有效期内。
2.安装电池或连接电源，确保测试仪器工作正常。
3.使用合适的测试夹具或电极，根据需要连接测试仪器和测试对象。
4.清理测试对象表面的污垢和腐蚀物，确保良好的电接触。
5.在测试区域内采取适当的安全措施，如佩戴个人防护装备，确保周围环境的安全。
二、测试步骤1.将测试仪器的测试电极或测试夹具连接到测试对象上。
2.打开测试仪器，并设置测试参数，如测试范围和测试电流。
3.将测试仪器的电极或测试夹具妥善地放置在测试对象上，确保电接触良好。
4.按下测试仪器上的测试按钮，开始测试。
5.等待测试仪器完成测试，并记录测试结果。
6.如果需要重新测试，可按照上述步骤重新测试。
7.在测试完成后，关闭测试仪器，并断开与测试对象的连接。
三、测试注意事项1.在进行接地电阻测试时，应确保测试对象没有电源供电，并已经采取了必要的安全措施。
2.在进行接地电阻测试时，应避免测试对象受到其他电器设备的干扰。
3.在测试过程中，操作人员应保持适当的姿势，避免触摸裸露的电极或测试夹具。
4.在测试过程中，应注意测试仪器和测试对象的工作状态，如温度、震动等因素，以确保测试结果的准确性。
5.测试仪器应定期进行校准和维护，以确保测试的准确性和可靠性。
6.在测试过程中，如发现测试仪器或测试对象存在异常情况，应立即停止测试，并排除故障。
7.在进行接地电阻测试时，应遵守相关的安全规程和操作规定。
8.在测试过程中，应尽量避免人员聚集或其他不安全的行为。
四、测试结果记录和分析1.在测试完成后，应及时记录测试结果，包括测试日期、测试地点和测试对象等信息。
2.对于测试结果异常或不符合要求的情况，应进行数据分析，并采取相应的措施进行修正。
3.测试结果应及时通知相关人员，并按照相关规定进行处理和记录。
4.对于测试结果符合要求的情况，应及时归档和保存相关数据和记录。
五、测试仪器的维护和保养1.定期清洁测试仪器的外壳和测试电极，防止污垢和腐蚀物的堆积。
接地电阻测试仪器使用说明书
接地电阻测试仪器使用说明书
接地电阻测试仪器是一种用于测量接地系统电阻的工具。
本说
明书将介绍如何正确地使用接地电阻测试仪器。
在使用接地电阻测试仪器之前，请确保遵守以下安全注意事项：在测试过程中，避免触摸导电部分。
在使用仪器之前，检查设备是否完好无损。
在安装连接线时，确保连接牢固、接地良好。
测试过程中，避免有人靠近或干扰。
将测试仪器的接地线接入待测试的接地系统，确保连接牢固。
将测试仪器的电源线插入电源插座，接通电源。
按下仪器上的测量按钮，测试仪器将开始测量接地电阻。
测试
过程中，设备会显示测量结果。
测量完成后，按下仪器上的断开按钮，断开仪器与接地系统的
连接。
将测试仪器从电源插座中拔出，关闭电源。
如果在测试过程中遇到问题，可以参考以下故障排查方法：
检查连接线是否松动或破损。
检查接地系统是否存在故障。
重新启动测试仪器并重试测试。
使用前请阅读本说明书，确保正确理解和掌握使用方法。
在使用测试仪器过程中，请注意自身安全和设备安全。
如对测试仪器操作不熟悉，请先阅读相关教材或咨询专业人员。
请牢记以上使用说明，以确保正确地使用接地电阻测试仪器。
接地电阻测试仪使用方法
接地电阻测试仪使用方法接地电阻测试仪是一种用于测量接地系统接地电阻的仪器，它在工业生产和电气设备维护中起着非常重要的作用。
正确的使用方法可以确保测试结果的准确性，同时也可以保障操作人员的安全。
接下来，我们将介绍接地电阻测试仪的使用方法，希望能对您有所帮助。
1. 确认测试仪器的工作状态。
在进行接地电阻测试之前，首先要确保接地电阻测试仪器处于正常工作状态。
检查仪器的电源是否正常，仪器的各项指示灯是否正常亮起，同时也要检查测试仪器的电池电量是否充足。
只有在确认测试仪器正常工作状态下，才能进行接地电阻测试。
2. 连接测试线路。
将测试线路连接到接地电阻测试仪器的相应接口上，确保连接牢固可靠。
在连接测试线路时，要注意线路的绝缘情况，避免因线路老化或损坏导致测试结果不准确。
另外，还要注意测试线路的长度，过长的测试线路会影响测试结果的准确性。
3. 进行测试。
在连接好测试线路后，可以开始进行接地电阻测试。
操作人员应按照测试仪器的说明书操作，选择相应的测试模式和参数，并按下测试按钮开始测试。
在测试过程中，要保持测试仪器和测试线路的稳定，避免外界因素对测试结果产生影响。
4. 记录测试结果。
当测试完成后，测试仪器会显示出相应的测试结果。
操作人员应及时记录下测试结果，并进行必要的分析和比对。
在记录测试结果时，要注意保留测试时间、测试位置、测试人员等相关信息，以便后续的数据分析和管理。
5. 分析测试结果。
根据测试结果进行数据分析，对接地系统的接地电阻情况进行评估。
如果测试结果与标准要求不符，需要及时采取相应的措施进行修复和改进，以确保接地系统的安全可靠性。
6. 保养测试仪器。
在使用完接地电阻测试仪后，要对测试仪器进行必要的清洁和保养工作。
定期检查测试仪器的各项功能和指标，及时更换损坏的零部件，保证测试仪器的正常使用。
总结。
接地电阻测试仪的正确使用方法对于确保接地系统的安全可靠性至关重要。
通过正确的操作流程和数据分析，可以及时发现和解决接地系统存在的问题，保障工业生产和电气设备的正常运行。
接地电阻测试仪操作规程
接地电阻测试仪操作规程
《接地电阻测试仪操作规程》
一、测试仪器配置：
1. 接地电阻测试仪
2. 测试线
3. 接地极
4. 接地夹具
二、操作流程：
1. 将测试仪器接地电源插头插入电源插座。
2. 连接测试线和接地极，确保连接牢固。
3. 将接地极放置于要测试的接地装置上，使用接地夹具固定。
4. 打开测试仪器电源开关。
5. 调节测试仪器设置，选择合适的测试范围和参数。
6. 按下测试按钮开始测试，等待测试结果显示稳定后记录测试数值。
7. 关闭测试仪器电源开关，拔出接地电源插头。
三、注意事项：
1. 在进行测试前，应检查测试仪器和相关配件是否完好，确保安全使用。
2. 要确保测试仪器和被测试接地装置处于安全状态，避免发生意外。
3. 在测试过程中，应遵守相关操作规程，严格按照操作流程进行操作，杜绝疏漏。
4. 测试完毕后，应及时清理和归还测试仪器和配件，做好设备
保养和管理。
四、测试仪器维护：
1. 定期对测试仪器进行检查和维护，确保其正常使用。
2. 存放测试仪器应放置在干燥通风处，避免受潮和日晒。
3. 使用过程中如有异常情况，应及时向专业维修人员进行维修处理。
以上是关于接地电阻测试仪操作规程的详细内容，希望使用人员能够严格遵守相关规章制度，确保安全进行测试操作。
接地电阻测试仪的操作方法
接地电阻测试仪的操作方法1.接地电阻测试仪通常由测试仪本体、电缆、接地钳和电极组成。
首先，检查仪器和电缆是否完好无损，无断裂、腐蚀等现象。
2.将测试仪的电缆与测试仪本体连接好。
通常电缆具有连接器，将连接器插入测试仪的相应插槽即可。
确保连接牢固。
3.将接地钳连接到测试仪的相应插槽。
接地钳用于夹紧地线上的裸露导体，确保测试的准确性。
确保接地钳夹紧地线牢固且不会松动。
4.准备好测试地线的电极。
电极通常由一对电极组成，其中一只电极插入地面，另一只电极连接到测试仪的电缆上。
电极应放置在平坦而湿润的土壤中，保证良好的接地效果。
5.将地极插入地面。
确保插入深度足够，通常应插入至地面2/3的深度。
检查地极是否处于水平位置，避免偏斜影响测试结果。
6.将测试仪的电极与地极连接好。
放置电极时要确保电极与地极的接触紧密，无虚接和松动。
7.打开测试仪的电源开关，启动测试仪。
一般会有一个显示屏用于显示接地电阻数值和测试状态。
等待测试仪进行自检并完成初始化。
8.在显示屏上选择测试模式和测试参数。
根据需要选择直流或交流模式，以及相应的测试范围和测试电流。
这些参数通常会因测试对象的不同而有所差异。
9.开始测试。
根据测试仪的指示，将接地钳夹在地线上。
确保接地钳有良好的接触，防止测试结果受到干扰。
10.完成测试后，读取测试仪的显示数据。
记录测试结果，并进行分析和评估。
根据测试结果，判断接地电阻是否符合要求。
11.关闭测试仪的电源开关，停止测试仪的运行。
拔掉测试仪和地线之间的连接，并将测试仪和相关设备妥善存放。
以上是接地电阻测试仪的基本操作方法。
在进行操作之前，需要确保使用者具有一定的电气知识和操作经验，并按照相关的安全规范进行操作，以确保人身安全和设备的正常运行。
接地电阻测试仪使用方法讲解
接地电阻测试仪使用方法讲解接地电阻测试仪是一种用于测试电气设备接地电阻的仪器。
在工业生产和电力运输等领域，使用地下接地电阻测试仪判断设备的接地情况，能够及时发现问题，避免电击等安全事故的发生。
下面将对接地电阻测试仪的使用方法进行详细讲解。
一、准备工作1.清理测试环境：确保测试环境干净整洁，无杂草和堆积的物体等，以确保测试结果的准确性。
2.确认测试对象：根据需要测试的设备，选择相应的测试电极和线材，并确认测试对象是否有外接设备，以便于调整测试方案。
二、测试步骤1.连接测试线材：将测试仪的测试线材与测试电极连接，分别连接到测试仪的线路输出端和测试对象接地端。
2.设置仪器参数：根据需要测试的接地电阻范围，在测试仪上设置相应的测量范围。
同时，根据实际情况选择不同的测试方式（如两线法、三线法或四线法）。
3.测试准备：将测试电极插入地下土壤中，确保其与地下接地电极充分接触，在测试前进行预先高低电流测试，以检验测试线路是否可靠。
4.进行测试：通过测试仪上的操作按钮触发测试，仪器会自动测量和记录接地电阻值，并显示在仪器的显示屏上。
三、注意事项1.在测试过程中，必须确保仪器及测试线路安全可靠，避免因线路短路或高压等原因引发危险。
2.避免测试电极与外部金属结构接触，以免干扰测试结果。
3.在进行测试前，检查测试仪是否正常工作，以及测试线路是否连通可靠。
4.测试过程中应将测试电流设定为合理范围内，避免过大电流造成伤害或设备损坏。
5.测试完成后，及时清理测试仪器和线材，并妥善保养，以延长使用寿命。
四、测试结果的分析和处理1.根据测试仪器的显示结果，可直接判断被测设备的接地电阻是否在规定范围内。
通常情况下，接地电阻应符合国家或行业标准要求。
2.若测试结果超出规定范围，应及时排查故障原因，并采取相应措施进行处理。
可以通过检查接地线路的连接是否松脱、接地电极的腐蚀情况等方式来解决问题。
综上所述，接地电阻测试仪的使用方法可简单归纳为准备工作、测试步骤、注意事项和测试结果分析和处理等四个方面。
大地网接地电阻测试仪—大型地网接地阻抗测试仪-接地电阻测试仪—接地阻抗测试仪
大地网接地阻抗测试仪（上海大帆电气）大地网接地阻抗测试仪：也称大地网接地电阻测试仪，变频大电流接地阻抗测试仪，大型接地网接地阻抗测试系统、接地装置特性参数测试系统、大地网接地阻抗测试仪，接地阻抗测试仪等大型地网接地阻抗测试仪系列产品可分为：DF9000大型地网变频大电流接地特性测量系统，DF910K大型地网变频大电流接地阻抗测量系统，DF902K变频抗干扰接地阻抗测量仪。
DF9000变频大电流多功能地网接地特性测量系统、DF910K大型地网变频大电流接地阻抗测量系统、DF902K变频抗干扰接地阻抗测量仪通过对接地网注入一个异于工频的电流，有效地避免了50Hz及其它干扰信号引起的测量误差，可精确、经济、安全的测量接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地装置特性参数，同时使得测量过程变得方便而安全。
产品功能：1.精确测量大型接地网接地阻抗、接地电阻、接地电抗；2.精确测量大型接地网场区地表电位梯度；3.精确测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压；4.精确测量大型接地网转移电位；5.测量接地引下线导通电阻；6.测量土壤电阻率概述：大型地网接地阻抗测试仪是主要用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。
采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。
系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
DF902K变频抗干扰接地阻抗测量仪产品概述：DF-902K变频抗干扰地网接地阻抗测量仪主要功能：精确测量接地阻抗、接地电阻，接地电抗，土壤电阻率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HTDW-5A大型地网接地电阻测试仪使用方法目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。
为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。
由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
华天电力生产的HTDW-3A大地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。
本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
1.测量的工频等效性好。
测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2.抗干扰能力强。
本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3.精度高。
基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。
4.功能强大。
可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5.操作简单。
全中文菜单式操作，直接显示出测量结果。
6.布线劳动量小，无需大电流线。
三、技术指标1.测量范围：0～150Ω（含电流桩阻抗）2.分辨率：0.001Ω3.测量误差：±（读数×2％+0.005Ω）4.最大输出电压：AC 180V (45Hz、55Hz，双频，正弦波)5.最大输出电流：AC 3A (45Hz、55Hz，双频，正弦波)6.电流输出档位3/2.5/2/1.5/1A。
7.抗干扰能力：抗工频50Hz电压10V8.测量线要求：电流线铜芯截面积≥1.5mm2电压线铜芯截面积≥1.0mm29.供电电源：AC 220V±10％，50Hz10.外形尺寸：440×350×210mm311.仪器重量：23kg四、仪器原理图1测量原理示意图R0 回路电阻大约5～200ΩRx 测试电阻大约0～200ΩRf 标准电阻测量电流线D：长度为地网对角线长度的3～5倍；线径：≥1.5mm2 测量电压线1：长度为0.618D；线径：≥1.0mm2测量电压线2：接被测地网测量接地线：接被测地网五、面板介绍图 2面板示意图面板功能介绍：按键区:“”增大键——修改菜单内容，采用循环滚动方式。
“”减小键——修改菜单内容，采用循环滚动方式。
“”功能键——选择菜单项，被选中项反白字体显示。
“”确定键——在“测试”选项上按此键进入测试状态。

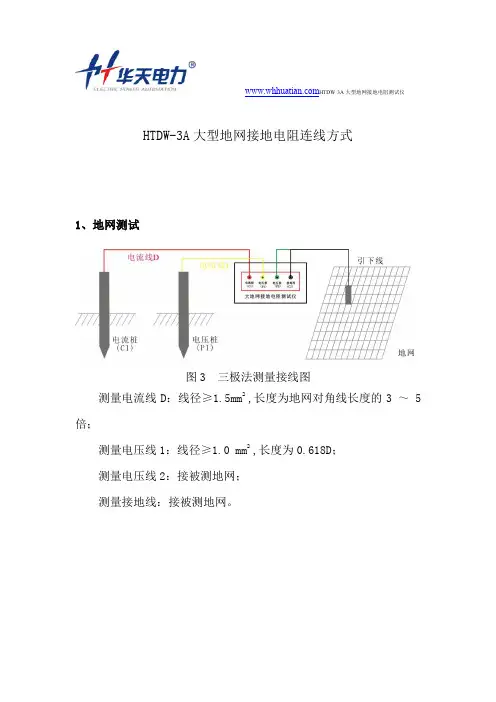

六、测量接线图3 三极法测量接线图测量电流线D：线径≥1.5mm2 ,长度为地网对角线长度的3 ～5倍；测量电压线1：线径≥1.0 mm2 ,长度为0.618D；测量电压线2：接被测地网测量接地线：接被测地网图4 四极法测量接线图四极法测量时，从地网的地桩上引出二根连接线分别接到仪器的电压极P2、接地网C2两接线柱，然后按测量操作步骤进行测试。
七、操作步骤1.操作步骤A.首先检查用于试验的电流线、电压线和地网线是否有断路现象（可以用万用表测量），地桩上的铁锈是否清除干净，其埋进深度是否合适（>0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。
B.电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3～5倍。
C.电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。
另一端分别接在两个地桩上（如图3所示）。
D.将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。
E.检查连线无误后，给仪器接上AC 220V/50Hz电源，对仪器进行通电。
F.按测量键，开始测量。
G.仪器显示测试结束后，记录测试数据（本仪器可多次重复测量）。
H.关掉仪器电源后，拆除连线，测试过程结束。
2.操作说明：A.打开电源开关，计算机进行自检，几秒钟后，液晶屏显示中文主菜单如图5所示，表示自检成功。
图5 中文主菜单B.按键，可移动光标至各菜单项，并循环指示。
被选中项反白字体显示。
选择键的流程见图6所示。
图6菜单流程图图7 参数设定流程图C.在光标当前所示项目，按、键可进行该项菜单的变更，并循环指示，流程见图7所示。
D．将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。
3.测试：打开电源开关，当光标在测试项目上时，按确认键并保持大约5秒钟后，仪器开始测试。
测试过程中显示的画面如图8（地网，变频）所示，当下面的进程到100%时候测试完毕，然后显示测量结果见图9所示，此时光标指示打印机图标，按确认键打印报告。
图8 测试过程显示图9 测量结果显示测量结果的意义如下：Zx：测量的地网阻抗值Rx: 测量的地网电阻值V：施加电压值I：试品流过的电流F1,F2 : 试验频率打印结束后，关闭电源开关，解除连接线，测试完毕。
测试过程中屏幕上出现的检查电源，检查电流桩，检查电压桩，检查地网等都表示仪器自动检查，一般情况大约15秒钟左右，请耐心等候，不必着急。
4.测试菜单详细解释A.测量方式:HTDW-3A测试仪可以选择三种测量方式，即“地网”，“电流桩”，“电压桩”。
他们的作用分别是测量地网阻抗，电流桩阻抗，电压桩阻抗.一般情况下做实验的时候应选择“地网”来测量大地网的阻抗。
而当用户要求测量电流桩或电压桩阻抗的时候可以选择后它们再直接测量.B.频率选择:HTDW-3A测试仪可以选择两种测量频率，即“变频”和“定频”。
在现场做试验的时候，一定要选择“变频”来做实验，这样测量能够消除现场的电磁场干扰。
“定频”方式只是在实验室里面做实验的时候才能使用。
“变频”采用的是45Hz和55Hz双变频来测量，而“定频”采用的是严格50Hz来测量。
C.电流选择:HTDW-3A测试仪提供3A、2.5A 、2A 、1.5A 、1A 9种测量电流。
一般情况下，根据电流桩阻抗的大小来选择测试电流，使用3A电流即可。
D.自动打印:当光标在电流上时候，按一下“确认”键，在屏幕左下角会出现或消失打印机小符号，代表选择或取消自动打印功能。
当选择自动打印时候，测试完毕，仪器自动打印结果。
当取消自动打印时候，如果想打印结果，需要手动打印结果。
E.手动打印HTDW-3A测试仪测试完毕，出现图9所示界面。
按键可以在print 、quit 之间选择。
如果选择print（打印），按“确认”键，就会打印结果。
如果选择“quit（退出），按“确认”键，就会返回初始界面如图5所示。
5.测试过程中仪器自诊说明A.“请开机重启”时候，可能是仪器内部电源保护，关机重启。
B.“电源模块错误，请联系厂家”时候，把光标移动到“地网”上，按10下“确认”键，听到仪器喇叭响一声，并且在屏幕的左下角出现一个反色的打印机符号。
然后关机重启。
如果继续无法测试，请联系厂家。
C.测试电流为0.0A时候，可能“电流线”连线与“电流极”地桩接触不良或地桩太少，需增加地桩，减少回路电阻。
地桩深度不少于0.5m。
电流桩电阻应该小于200Ω。
D.若仪器显示的测量值极低（＜0.01Ω）则可能是电压线未连接上。
E.检测时候，如果测试电阻小于20Ω的时候，建议测试电流使用2A，以免电流突然升大损坏仪器。
八、注意事项1. 为使测试顺利进行，测试前请先用万用表检查测试导线与地桩的接触点是否完好，并测量已放好的线是否有断路现象。
2. 四极法测量时仪器会自动消除接线误差。
3. 当光标在电流上时候，按一下“确认”键，在屏幕左下角会出现或消失打印机小符号，代表选择或取消自动打印功能。
4. HTDW-3A测试仪如出现其它故障，请直接与华天电力售后服务部联系，请不要私自拆检。
5. 测量线根据地网的大小由使用者自配。
附录一：接触电压、接触电位差的测试接触电压的测量接线图如下图10所示。
可按下述步骤进行测试。
在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。
用导线将仪器面板的C 端子与电流极可靠连接。
再用导线将仪器的E 端子接至被试设备的架构。
仪器的P1 端子接至设备架构上的Pa 点，Pa 距地面高度为1.8 米。
仪器的P2 端子接至模拟脚的电极Pb,该电极可采用包裹湿布的直径为20cm 的金属圆盘，并压上重物。
电极中心距设备边缘距离为1 米。
仪器P1 与P2 端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通仪器电源，选择执行“接地阻抗测量”，再设置好测试电流，仪器开始测量，测量完毕，可从液晶屏上读取到阻抗值Z。
最后根据下式计算出接触电压UjUj=Z * Is式中Is 为被测接地装置内系统单相接地故障电流。
上述测量中，若仪器电压输入端不并联等效人体电阻Rm，则所得结果为接触电位差。
附录二：跨步电压、跨步电位差的测试接触电压的测量接线图如图11所示。
可按下述步骤进行测试。
在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。
用导线将仪器面板的C 端子与电流极可靠连接。
再用导线将仪器的E 端子接至设备的接地引下线。
仪器的P1、P2端子分别接至模拟人脚的电极Pc、Pd,该电极可采用包裹湿布的直径为20cm 的金属圆盘，并压上重物。
两电极中心距离为1 米。
仪器P1与P2端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通仪器电源，选择执行“接地阻抗测量”，设置好测试电流，仪器开始测量，测量完毕，可从液晶屏上读取到阻抗值Z。
最后根据下式计算出跨步电压UkUk=Z* Is式中Is 为被测接地装置内系统单相接地故障电流。
上述测量中，若仪器电压输入端不并联等效人体电阻Rm，则所得结果为跨步电位差。
附录三：土壤电阻率的测量使用本仪器，可以采用单极法或者四极法来测量土壤电阻率。
下面以四极法为例来说明。
测量土壤电阻率的接线如图12所示。
图中，a 为电流极与电位极的间距，b 为两电位极的间距，h 为电极埋设深度。
当a=b 时即为温纳法。
为了计算方便，请让电极间距a、b 远大于埋设深度h,一般应满足a、b>10h。
测试电极宜采用直径不小于1.5cm 的圆钢或25mm×25mm×4mm 的角钢，其长度均不小于40cm。
