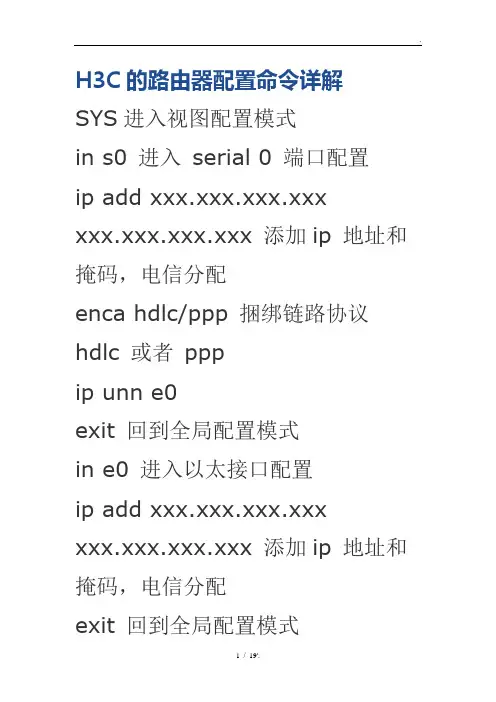

H3C的路由器配置命令详解

H3C的路由器配置命令详解SYS进入视图配置模式in s0 进入serial 0 端口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配enca hdlc/ppp 捆绑链路协议hdlc 或者pppip unn e0exit 回到全局配置模式in e0 进入以太接口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配exit 回到全局配置模式ip route 0.0.0.0 0.0.0.0 s 0 添加路由表ena password 口令writeexit以上根据中国电信ddn 专线多数情况应用普通用户模式enable 转入特权用户模式exit 退出配置help 系统帮助简述language 语言模式切换ping 检查网络主机连接及主机是否可达show 显示系统运行信息telnet 远程登录功能tracert 跟踪到目的地经过了哪些路由器特权用户模式#?clear 清除各项统计信息clock 管理系统时钟configure 进入全局配置模式debug 开启调试开关disable 返回普通用户模式download 下载新版本软件和配置文件erase 擦除FLASH中的配置exec-timeout 打开EXEC超时退出开关exit 退出配置first-config 设置或清除初次配置标志help 系统帮助简述language 语言模式切换monitor 打开用户屏幕调试信息输出开关no 关闭调试开关ping 检查网络主机连接及主机是否可达reboot 路由器重启setup 配置路由器参数show 显示系统运行信息telnet 远程登录功能tracert 跟踪到目的地经过了哪些路由器unmonitor 关闭用户屏幕调试信息输出开关write 将当前配置参数保存至FLASH MEM中全局配置模式aaa-enable 使能配置AAA(认证，授权和计费) access-list 配置标准访问表arp 设置静态ARP人口chat-script 生成一个用在modem上的执行脚本custom-list 创建定制队列列表dialer-list 创建dialer-listdram-wait 设置DRAM等待状态enable 修改ENABLE口令exit 退出全局配置模式firewall 配置防火墙状态flow-interval 设置流量控制时间间隔frame-relay 帧中继全局配置命令集FTP 服务器help 系统帮助命令简述host 添加主机名称和其IP地址hostname 修改主机名ifquelen 更改接口队列长度interface 选择配置接口ip 全局IP配置命令子集ipx 全局IPX配置命令子集loghost 设置日志主机IP地址logic-channel 配置逻辑通道login 启动EXEC登录验证modem-timeout 设置modem 超时时间multilink 配置multilink 用户使用的接口multilink-user 配置multilink 用户使用的接口natserver 设置服务的IP地址no 关闭某些参数开关priority-list 创建优先级队列列表router 启动路由处理settr 设置时间范围snmp-server 修改SNMP参数tcp 配置全局TCP参数timerange 启动或关闭时间区域user 为PPP验证向系统中加入用户vpdn 设置VPDNvpdn-group 设置VPDN组x25 X.25协议分组层H3C交换机常用命令解释作者:admin 日期:2009-12-19字体大小: 小中大H3C交换机常用命令注释H3C交换机#######################################################################31、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器######################################################## ##############################1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router######################################################## ##################################1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:reset save ；reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

H3C WX无线控制器配置宁盾WIFI认证指南

宁盾WIFI认证平台结合H3C无线认证配置指南V2.0版20149目录一、宁盾WIFI认证平台简介 (2)1、平台构架 (2)2、平台登录方式 (2)二、认证配置 (3)1、Portal认证配置流程 (3)2、新增商户 (4)3、添加设备 (5)4、H3C WX无线控制器设备配置 (7)5、认证方式配置 (8)5.1、短信认证 (8)5.2、微信认证 (8)5.3、用户名 (11)三、页面管理 (13)四、调查问卷配置 (16)五、策略控制 (17)一、宁盾WIFI认证平台简介1、平台构架2、平台登录方式浏览器登录WIFI个性化平台http://X.X.X.X:8080（X.X.X.X为服务器IP，默认端口8080），平台管理员admin,默认密码为admin,商户自助管理平台帐号密码为热点管理员，由WIFI集中接入平台统一配置分配。

（浏览器建议IE9+，或Firefox、Chrome等）IE下载链接：/china/windows/IE/upgrade/index.aspxMozilla Firefox下载链接：/zh-CN/firefox/new/Google Chrome下载链接：/intl/zh-CN/chrome/browser/二、认证配置1、Portal认证配置流程新增商户—>添加设备(—>添加SSID或AP Group)并分配给商户—>设备配置—>选择并配置认证方式2、新增商户在集中接入管控平台【商户列表】点击【新增商户+】，编辑商户名称、缩写选择商户类型。

为商户分配管理员：在商户列表内选中商户，点击操作栏内【配置管理员】，为商户设定管理员账户（该账户只允许登录商户自助管理平台）。

3、添加设备添加BRAS/AC/胖AP设备：添加SSID或AP Group并分配给商户，如添加SSID：添加AP Group(胖AP不支持AP Group)：说明：AP Group的配置就是将位于不同位置的AP按区域分组，AP Group可包含一个或若干个AP，即添加AP分组后在AP分组下可以添加一个或若干个AP的MAC关联AP。

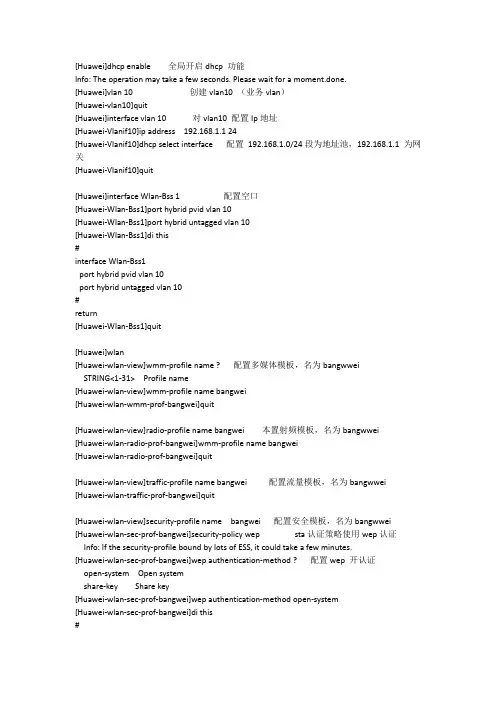

3010、6010胖AP简单配置2015-1-20

[Huawei-wlan-view]traffic-profile name bangwei [Huawei-wlan-traffic-prof-bangwei]quit
配置流量模板，名为 bangwwei
[Huawei-wlan-view]security-profile name bangwei 配置安全模板，名为 bangwwei
open-system Open system
share-key Share key
[Huawei-wlan-sec-prof-bangwei]wep authentication-method open-system
[Huawei-wlan-sec-prof-bangwei]di this
#
return [Huawei-wlan-sec-prof-bangwei]quit
user privilege level 15
user-interface vty 16 20
#
wlan
wmm-profile name bangwei id 0
traffic-profile name bangwei id 0
security-profile name bangwei id 0
service-set name bangwei id 0
radio-profile id 0 service-set id 0 wlan 1 # return [Huawei-Wlan-Radio0/0/0]quit
保存配置：
[Huawei]quit <Huawei>save
The current configuration will be written to the device.

H3C WX无线控制器配置宁盾WIFI认证指南

为商户分配管理员：在商户列表内选中商户，点击操作栏内【配置管理员】，为商户设定管理员账户（该账户只允许登录商户自助管理平台）。

H3CWX无线控制器配置宁盾WIFI认证指南

H3CWX无线控制器配置宁盾WIFI认证指南H3CWX无线控制器是一种集中式的无线局域网解决方案，它可以管理和控制大量的无线接入点，提供高效稳定的无线网络服务。

宁盾WIFI认证是一种基于用户行为的认证系统，可以提供更安全、更便捷的无线网络用户认证方式。

本文将详细介绍在H3CWX无线控制器上配置宁盾WIFI认证的指南。

第一步：连接和初始化控制器首先，您需要将H3CWX无线控制器连接到您的网络中。

在完成连接后，您需要执行初始化操作，包括设置管理IP地址、管理员用户名和密码等。

第二步：配置无线接入点（AP）在配置宁盾WIFI认证之前，您需要先配置无线接入点（AP）。

在H3CWX无线控制器上，您可以通过以下步骤配置AP：1. 登录控制器的Web管理界面，并选择“设备管理”->“设备清单”。

2.选择待配置的AP，并点击“AP详细信息”。

3.在AP详细信息界面的左侧菜单栏中选择“无线配置”->“无线接口”。

4.在无线接口界面中，配置AP的无线参数，包括SSID、频段、加密方式等。

确保您将宁盾WIFI认证系统所使用的SSID与配置的AP的SSID保持一致。

第三步：配置宁盾WIFI认证在配置了无线接入点后，您需要在H3CWX无线控制器上配置宁盾WIFI认证。

具体步骤如下：1. 登录控制器的Web管理界面，并选择“认证管理”->“认证服务配置”。

2.在认证服务配置界面中，选择“添加”创建一个新的认证服务配置。

3.在添加认证服务配置界面中，按照宁盾WIFI认证系统的要求，配置认证服务器的IP地址、端口号等信息。

4.配置认证策略。

您可以根据需求添加不同的认证策略，如访客认证、员工认证等。

根据宁盾WIFI认证系统的要求，配置认证策略的参数，如认证方式、认证服务器等。

5.配置认证方案。

在认证服务器配置界面的左侧菜单栏中选择“认证方案”，然后选择“添加认证方案”。

根据宁盾WIFI认证系统的要求，配置认证方案的参数，如认证方式、认证服务器等。

H3CWX无线控制器配置宁盾WIFI认证指南

H3CWX无线控制器配置宁盾WIFI认证指南H3CWX无线控制器是一款功能强大的无线网络控制设备，可以实现对企业内部无线网络的管理和控制。

它支持多种认证方式，包括宁盾WIFI认证。

本指南将详细介绍如何在H3CWX无线控制器上配置宁盾WIFI认证，以确保企业内部无线网络的安全和稳定运行。

一、准备工作在配置宁盾WIFI认证之前，需要确保以下准备工作已完成：1.安装和连接H3CWX无线控制器，并确保其正常运行；2.确保企业内部无线网络已经部署并正常运行；3.获得宁盾WIFI认证的认证服务器地址、端口号、共享密钥等信息。

二、配置认证服务器信息1.登录H3CWX无线控制器的管理界面，进入“配置”菜单下的“接入管理”-“认证”选项；2.在“认证”界面中点击“新建认证服务器”按钮，输入认证服务器的相关信息，包括认证服务器名称、类型（选择宁盾WIFI认证）、认证服务器地址、端口号、共享密钥等；3.点击“保存”按钮保存设置。

三、配置SSID1.在H3CWX无线控制器管理界面中进入“配置”菜单下的“接入管理”-“无线SSPD”选项；2.在“无线SSPD”界面中点击“新建SSID”按钮，输入SSID名称、安全策略等信息；3.在“认证”选项中选择“宁盾WIFI认证”，并选择之前配置的认证服务器；4.点击“保存”按钮保存设置。

四、配置用户角色1.进入“接入管理”-“用户角色”选项，在“用户角色”界面中点击“新建用户角色”按钮；2.输入用户角色名称、选择认证方式为“宁盾WIFI认证”；3.在“绑定规则”中设置用户角色的相关权限；4.点击“保存”按钮保存设置。

五、配置用户认证1.进入“接入管理”-“用户认证”选项，在“用户认证”界面中点击“新建用户认证”按钮；2.输入用户名和密码等相关信息；3.在“绑定角色”中选择之前配置的用户角色；4.点击“保存”按钮保存设置。

六、测试认证1.使用无线设备连接到配置了宁盾WIFI认证的SSID；2.输入用户名和密码进行认证；3.如果认证成功，设备将成功连接到无线网络，并可以正常访问互联网。

H3C的路由器配置命令详解

H3C的路由器配置命令详解H3C 的路由器配置命令详解en 进入特权模式 conf 进入全局配置模式 in s0 进入 serial 0 端口配置 ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加 ip 地址和掩码，电信分配 enca hdlc/ppp 捆绑链路协议 hdlc 或者 ppp ip unn e0 exit 回到全局配置模式in e0 进入以太接口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加 ip 地址和掩码，电信分配 exit 回到全局配置模式ip route 0.0.0.0 0.0.0.0 s 0 添加路由表 ena password 口令 write exit 以上根据中国电信 ddn 专线多数情况应用普通用户模式 enable 转入特权用户模式 exit 退出配置 help 系统帮助简述 language 语言模式切换 ping 检查网络主机连接及主机是否可达 show 显示系统运行信息 telnet 远程登录功能 tracert 跟踪到目的地经过了哪些路由器特权用户模式 #? clear 清除各项统计信息clock 管理系统时钟 configure 进入全局配置模式 debug 开启调试开关 disable 返回普通用户模式 download 下载新版本软件和配置文件 erase 擦除 FLASH 中的配置 exec-timeout 打开 EXEC 超时退出开关 exit 退出配置 first-config 设置或清除初次配置标志 help 系统帮助简述 language 语言模式切换 monitor 打开用户屏幕调试信息输出开关 no 关闭调试开关 ping 检查网络主机连接及主机是否可达 reboot 路由器重启 setup 配置路由器参数 show 显示系统运行信息 telnet 远程登录功能 tracert 跟踪到目的地经过了哪些路由器 unmonitor 关闭用户屏幕调试信息输出开关write 将当前配置参数保存至FLASH MEM 中全局配置模式aaa-enable 使能配置AAA(认证，授权和计费) access-list 配置标准访问表 arp 设置静态 ARP 人口 chat- 生成一个用在modem 上的执行脚本custom-list 创建定制队列列表dialer-list 创建 dialer-list dram-wait 设置 DRAM 等待状态enable 修改 ENABLE 口令 exit 退出全局配置模式 firewall 配置防火墙状态 flow-interval 设置流量控制时间间隔 -relay 帧中继全局配置命令集 ftp-server FTP 服务器 help 系统帮助命令简述 host 添加主机名称和其 IP 地址 hostname 修改主机名 ifquelen 更改接口队列长度 interface 选择配置接口 ip 全局 IP 配置命令子集 ipx 全局 IPX 配置命令子集 loghost 设置日志主机 IP 地址 logic-channel 配置逻辑通道login 启动 EXEC 登录验证 modem-timeout 设置 modem 超时时间multi 配置 multi 用户使用的接口 multi -user 配置 multi 用户使用的接口 natserver 设置 FTP,TELNET,WWW 服务的 IP 地址 no 关闭某些参数开关 priority-list 创建优先级队列列表 router 启动路由处理 settr 设置时间范围 snmp-server 修改 SNMP 参数 tcp 配置全局 TCP 参数timerange 启动或关闭时间区域 user 为 PPP 验证向系统中加入用户vpdn 设置 VPDNvpdn-group 设置 VPDN 组 x25 X.25 协议分组层H3C 交换机常用命令解释作者:admin 日期:2009-12-19字体大小: 小中大H3C 交换机常用命令注释H3C 交换机################################################ ######## ###############3 1、system-view 2、sysname 进入系统视图模式为设备命名3、display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port -type Access|Trunk|Hybrid7、undo shutdown8、 shutdown9、 quit 打开以太网端口设置端口访问模式关闭以太网端口退出当前视图模式创建 VLAN 10 并进入 VLAN 10 的视图模式在端口模式下将当前端口加入到 vlan 10 中在 VLAN 模式下将指定端口加入到当前 vlan 中允许所有的 vlan 通过10、 vlan 1011、 port access vlan 10 12、port E1/0/2 to E1/0/513、port trunk permit vlan allH3C 路由器################################################ ######## ############################## 1、system-view 2、sysname R1 进入系统视图模式为设备命名为 R13、display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.07、 undo shutdown8、 shutdown9、 quit 打开以太网端口配置 IP 地址和子网掩码关闭以太网端口退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 de ion T o.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 de ion To.R2 配置默认的路由 H3C S3100 Switch H3C S3600 Switch H3C MSR 20-20 Router ################################################ ######## ################################## 1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对； 3、 language-mode Chinese|English 中英文切换； 4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:reset save ；reboot ； 6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

H3C 无线控制器配置实例

H3C 无线控制器配置实例请大加多多支持<wireless-controller>dis cur#version 5.20, Release 3308P18#sysname wireless-controller#clock timezone UTC add 00:00:00#domain default enable system#telnet server enable#port-security enable#oap management-ip 192.168.0.101 slot 0#password-recovery enable#vlan 1#vlan 2 to 7#domain systemaccess-limit disablestate activeidle-cut disableself-service-url disable#user-group systemgroup-attribute allow-guest#local-user adminpassword cipher $c$3$nmBMe/uKDpkC4Xtv6LT2J3/1dyLYc5D+ authorization-attribute level 3service-type telnetservice-type web#wlan rrmdot11a mandatory-rate 6 12 24dot11a supported-rate 9 18 36 48 54dot11b mandatory-rate 1 2dot11b supported-rate 5.5 11dot11g mandatory-rate 1 2 5.5 11dot11g supported-rate 6 9 12 18 24 36 48 54 #wlan radio-policy 1025#wlan radio-policy 1026#wlan radio-policy 1281#wlan radio-policy 1282#wlan radio-policy 1537#wlan radio-policy 1538#wlan radio-policy 1793#wlan radio-policy 1794#wlan radio-policy 257#wlan radio-policy 258#wlan radio-policy 513#wlan radio-policy 514#wlan radio-policy 769#wlan radio-policy 770#wlan service-template 1 cryptossid Cofco-Managebind WLAN-ESS 0cipher-suite tkipcipher-suite ccmpsecurity-ie rsnsecurity-ie wpaservice-template enable#wlan service-template 2 cryptossid Cofco-Guestbind WLAN-ESS 1cipher-suite tkipcipher-suite ccmpsecurity-ie rsnsecurity-ie wpaservice-template enable#wlan service-template 3 cryptossid Cofco-Officebind WLAN-ESS 2cipher-suite tkipcipher-suite ccmpsecurity-ie rsnsecurity-ie wpaservice-template enable#interface Bridge-Aggregation1port link-type trunkport trunk permit vlan all#interface NULL0#interface Vlan-interface1ip address 172.16.0.131 255.255.255.128#interface GigabitEthernet1/0/1port link-type trunkport trunk permit vlan allport link-aggregation group 1#interface GigabitEthernet1/0/2port link-type trunkport trunk permit vlan allport link-aggregation group 1#interface WLAN-ESS0port access vlan 2port-security port-mode pskport-security tx-key-type 11keyport-security preshared-key pass-phrase cipher $c$3$Ln6p7TlLik8b3x/QFdVltCyosgpXZSO5xBIv #interface WLAN-ESS1port access vlan 7port-security port-mode pskport-security tx-key-type 11keyport-security preshared-key pass-phrase cipher $c$3$+lUxmwYN7VTFQYEkdl8Nuu5rwiIfvNTgPomW#interface WLAN-ESS2port access vlan 4port-security port-mode pskport-security tx-key-type 11keyport-security preshared-key pass-phrase cipher $c$3$MyyV1q9c/KsWH1ymGETO4mECmglnGoCLV9MN#wlan ap ap-01 model WA2620i-AGN id 1serial-id 219801A0CNC138010655radio 1radio-policy 257service-template 1service-template 2service-template 3radio enableradio 2radio-policy 258service-template 1service-template 2service-template 3radio enable#wlan ap ap-02 model WA2620i-AGN id 2serial-id 219801A0CNC138010660radio 1radio-policy 513service-template 1service-template 2service-template 3radio enableradio 2radio-policy 514service-template 1service-template 2service-template 3radio enable#wlan ap ap-03 model WA2620i-AGN id 3serial-id 219801A0CNC138010650radio 1radio-policy 769service-template 1service-template 2service-template 3radio enableradio 2radio-policy 770service-template 1service-template 2service-template 3radio enable#wlan ap ap-04 model WA2620i-AGN id 4 serial-id 219801A0CNC138011286 radio 1radio-policy 1025service-template 1service-template 2service-template 3radio enableradio 2radio-policy 1026service-template 1service-template 2service-template 3radio enable#wlan ap ap-05 model WA2620i-AGN id 5 serial-id 219801A0CNC138010976 radio 1radio-policy 1281service-template 1service-template 2service-template 3radio enableradio 2radio-policy 1282service-template 1service-template 2service-template 3radio enable#wlan ap ap-06 model WA2620i-AGN id 6 serial-id 219801A0CNC138009512 radio 1radio-policy 1537service-template 1service-template 2service-template 3radio enableradio 2radio-policy 1538service-template 1service-template 2service-template 3radio enable#wlan ap ap-07 model WA2620i-AGN id 7serial-id 219801A0CNC138015012radio 1radio-policy 1793service-template 1service-template 2service-template 3radio enableradio 2radio-policy 1794service-template 1service-template 2service-template 3radio enable#ip route-static 0.0.0.0 0.0.0.0 Vlan-interface1 172.16.0.129#load xml-configuration#user-interface con 0user-interface vty 0 4authentication-mode schemeuser privilege level 3#return<wireless-controller>oap conn slo 0Press CTRL+K to quit.Connected to OAP!<H3C>#Apr 26 13:24:22:591 2000 H3C SHELL/4/LOGIN:Trap 1.3.6.1.4.1.25506.2.2.1.1.3.0.1<hh3cLogIn>: login from Console%Apr 26 13:24:22:729 2000 H3C SHELL/5/SHELL_LOGIN: Console logged in from aux0.#version 5.20, Release 3308P17#sysname H3C#domain default enable system#telnet server enable#oap management-ip 192.168.0.100 slot 1#password-recovery enable#vlan 1#vlan 2 to 7#domain systemaccess-limit disablestate activeidle-cut disableself-service-url disable#user-group system#local-user adminpassword cipher $c$3$7mYcDe1OkwjcKa5yR/l3TIUgTrGDV5iG authorization-attribute level 3service-type telnet#interface Bridge-Aggregation1port link-type trunkport trunk permit vlan all#interface NULL0#interface Vlan-interface1ip address 192.168.0.101 255.255.255.0#interface GigabitEthernet1/0/1poe enable#interface GigabitEthernet1/0/2#interface GigabitEthernet1/0/3poe enable#interface GigabitEthernet1/0/4poe enable#interface GigabitEthernet1/0/5poe enable#interface GigabitEthernet1/0/6poe enable#interface GigabitEthernet1/0/7poe enable#interface GigabitEthernet1/0/8port link-type trunkport trunk permit vlan allpoe enable#interface GigabitEthernet1/0/9#interface GigabitEthernet1/0/10#interface GigabitEthernet1/0/11port link-type trunkport trunk permit vlan allport link-aggregation group 1#interface GigabitEthernet1/0/12port link-type trunkport trunk permit vlan allport link-aggregation group 1#user-interface aux 0user-interface vty 0 4authentication-mode schemeuser-interface vty 5 15#return请大加多多支持。

H3C WX3010E有线无线一体化交换机安装指导-APW100-附录A 连接线缆介绍 (1)

A-5
端口引脚序号
6 7 8
10Base-T/100Base-TX
信号
功能
Rx-
接收数据
保留
-
保留
-
1000Base-T
信号
功能
BIDB-
双向数据线B-
BIDD+
双向数据线D+
BIDD-
双向数据线D-
表A-4 MDIX 口引脚功能分配
端口引脚序号
10Base-T/100Base-TX
信号
功能
1000Base-T
568A，如图A-4 所示。图A-3 直通线两端线序示意图
1 白橙 2橙 3白绿 4蓝 5 白蓝 6绿 7 白棕 8棕
1 白橙 2橙 3白绿 4蓝 5 白蓝 6绿 7 白棕 8棕
A-4
图A-4 交叉线两端线序示意图
使用以太网双绞线连接设备时，应根据所连接的RJ-45 以太网口类型选择以太网双绞线的类型。RJ-45 以太网口分为MDI口和MDIX口两种类型，MDI和MDIX口各引脚功能分配情况如表A-3 和表A-4 所示。
• Tx=发送数据 • Rx=接收数据 • BI=双向数据
为保证设备正常通信，对于相连的两台设备，一端设备端口的发送数据的引脚需对应对端设备端口接收数据的引脚。因此，当两端设
A-6
备都为 MDI 口或者 MDIX 口时，需使用交叉线连接，当一端为 MDI 口一端为 MDIX 口时，需使用直通线连接。直通线或交叉线的使用情况可以总结如下： • 直通线用于连接不同类型设备。 • 交叉线用于连接同种类型设备。如果 RJ-45 以太网端口支持 MDI/MDIX 自适应特性，当 MDI/MDIX 自适应启用时，端口能自动适应不同线序（自动适应直通线或交叉线）。

h3c路由器怎么设置上网

h3c路由器怎么设置上网
h3c路由器怎么设置上网
先将线路连接好，然后将设备通电后打开电脑进入路由器设置宽带拨号上网，保存重启路由器即可正常上网。

详细如下：
1、将网线—路由器—电脑之间的.线路连接好，启动电脑和路由器设备；
2、翻看路由器底部铭牌或使用说明书，找到路由器IP、默认帐号及密码。

如接入的是光纤，光纤猫IP必须和路由器IP不在一个网段，否则容易起冲突；
3、打开浏览器，输入查询到的IP地址并按下回车，如192.168.1.1如输入提示不对，则表示被修改过只能是长按路由器上面的Reset按钮将路由器恢复出厂设置后重新设置；
4、进入路由器登录界面，输入查询到的默认登录帐号及密码，如输入提示不对，则表示被修改过只能是长按路由器上面的Reset按钮将路由器恢复出厂设置后重新设置；
5、进入路由器设置界面，找到左侧菜单栏的设置向导，根据提示选择下一步，选择PPPOE拨号上网；
6、输入从网络服务商申请到的账号和密码，输入完成后直接下一步；
7、设置wifi密码，尽量字母数字组合比较复杂一点不容易被蹭网（此步骤针对路由器有wifi功能的，无wifi功能的直接到下一步）；
8、输入正确后会提示是否重启路由器，选择是确认重启路由器，重新启动路由器后即可正常上网。

H3CWX系列AC下两个FITAP桥接配置指导

案H3C WX系列AC下两个FIT AP桥接配置指导关键词:作者：杰2012年6月1日发布•2推荐，601浏览•10收藏，我的收藏功能需求H3C WX系列AC下两个FIT AP桥接配置一、组网需求无线控制器（AC）、无线接入点（FIT AP）、无线笔记本二、组网图本次配置举例中使用AC为WX3010，FIT AP为WA2210-AG/WA2220-AG，AC作为DHCP 服务器，AP在AC上自动获取IP地址（192.168.1.0），并在AC上注册成功；笔记终端通过5GHz接入无线服务，在AC上获取IP地址（192.168.2.0），并通过AC转发外网数据。

三、特性介绍无线网桥是无线射频技术和传统的有线网桥技术相结合的产物，无线网桥可以无缝地将相隔较远距离的局域网络连接在一起，创建统一的企业或小型城域网络系统，在最简单的网络构架中，网桥的以太网端口连接到局域网中的某个接入层的交换机上，信号发射端口则通过电缆和天线相连接；通过这样的方式实现现有网络系统的扩展。

其优势和特点就是省去了有线的架设难度，可以简单的将有线网络或者无线网络孤岛连接到一个现有的网络中，或者将几个有线或者无线网络的孤岛一个局域网络。

并且在两点之间提供数据传输，具备基本功能：链路的建立：通过在对等体之间交换消息来建立连接链路的安全：提供PSK＋CCMP的无线安全连接AC + FIT AP建立桥接组网中，近端AP 2通过有线与AC 通信，远端AP 1是通过默认的桥接与AP 2建立桥接连接（该桥接可以维持2分钟，2分钟之后将断开连接），AP 1通过默认的桥接链路到AC注册，并下载新的桥接配置，然后使用新的桥接配置建立桥接关系。

AP 1上通过无线接入的终端数据报文，使用桥接链路将数据报文上传到AC，由AC统一转发；如果数据报文从AP的以太网口传送过来，那数据报文通过桥接链路传送到AP 2之后，AP 2二层转发数据。

四、主要配置步骤1.开启端口安全[AC]port-security enable2.使能MKD服务绑定，为Mesh Profile使能MKD服务[AC]mkd-service enable mesh-profile13.配置桥接接口[AC]int wlan-mesh 1[AC-WLAN-MESH1] port link-type trunk[AC-WLAN-MESH1] port trunk permit vlan all[AC-WLAN-MESH1]port-security port-mode psk[AC-WLAN-MESH1] port-security tx-key-type 11key[AC-WLAN-MESH1]port-security preshared-keypass-phrase mesh12344.配置桥接mesh-profile[AC]wlan mesh-profile1[AC-wlan-mshp-1]mesh-id mesh1[AC-wlan-mshp-1]bind WLAN-MESH 1[AC-wlan-mshp-1]mesh-profile enable5.配置无线服务[AC]wlan ser 1 clear[AC-wlan-st-1]wlan service-template 1 clear[AC-wlan-st-1]ssid H3C-WLAN[AC-wlan-st-1]bind WLAN-ESS 0[AC-wlan-st-1]service-template enable6.配置AP模板[AC]wlan ap 1 model WA2220-AG id 1[AC-wlan-ap-1]serial-id 000F-E2F2-0340[AC-wlan-ap-1]radio 1[AC-wlan-ap-1-radio-1]service-template 1[AC-wlan-ap-1-radio-1] radio enable[AC-wlan-ap-1-radio-1]quit[AC-wlan-ap-1]radio 2[AC-wlan-ap-1-radio-2]channel 11[AC-wlan-ap-1-radio-2]mesh-profile 1[AC-wlan-ap-1-radio-2]mesh peer-mac-address0023-892f-42a0[AC-wlan-ap-1-radio-2]radio enable[AC]wlan ap 2 model WA2210-AG id 2[AC-wlan-ap-2] serial-id 0023-892F-42A0[AC-wlan-ap-2] portal-service enable[AC-wlan-ap-2]radio 1[AC-wlan-ap-2-radio-1]channel 11[AC-wlan-ap-2-radio-1]mesh-profile 1[AC-wlan-ap-2-radio-1]mesh peer-mac-address0023-892f-42a0[AC-wlan-ap-2-radio-1]radio enableAP 1为远端AP，AP 2 为近端AP。

H3C 无线产品及基本配置

绍系列介绍 H3C FAT AP基本功能与配置基本功能与配置 H3C 无线控制器＋FIT AP系列介绍无线控制器＋系列介绍 H3C 无线控制器＋FIT AP基本功能与配置无线控制器＋基本功能与配置
WA1208E系列产品系列产品
天线指示灯指示灯天线
无线控制模块
交换模块
GigabitEthernet1/0/29
GigabitEthernet1/0/1

22
WX5002产品介绍产品介绍
WX5002系列无线控制器前面板有个千兆以太网电口、2个千兆以太系列无线控制器前面板有2个千兆以太网电口系列无线控制器前面板有个千兆以太网电口、个千兆以太网光口（管理口、个网光口（Combo口）、个10/100BASE-TX管理口、1个Console口，口）、1个管理口口后面板有2个交流电源输入接口可提供1+1冗余电源备份，增强系个交流电源输入接口，冗余电源备份，后面板有个交流电源输入接口，可提供冗余电源备份统可靠性。统可靠性。
WA2200室内型室内型

WA2200增强型增强型
WA2200室外型室外型
6
WA2200室内型室内型
天线 2.4G或5.8G的主天线射频接口或的主天线射频接口 2.4G或5.8G的辅天线射频接口或的辅天线射频接口指示灯
WA2210-AG
复位键 Console端口端口
电源口以太端口指示灯
2.4G射频接口射频接口 5.8G射频接口射频接口
WA2220-AG
产品型号
WA2210-AG WA2220-AG

模式
FIT/FAT双模AP FIT/FAT双模AP

H3C无线配置

H3C WX3010E无线一体化交换机与WA2610-GNWX3010E下面简称ACWA2610-GN下面简称AP配置过程一、AC配置1.基本配置systom-view 进入系统视图sysname switch 更改AC名字[switch] 更改结果[switch-luser-admin]password cipher admin进入账户为admin用户[switch-luser-admin]authorization-attribute level 3配置用户权限“管理级”[switch-luser-admin]service-type telnet terminal用户管理方式telnet，console 管理[switch-luser-admin]service-type web 用户管理方式，web管理[switch-luser-admin]quit 退出当前模式2.重点VLAN配置[switch]vlan 20 添加VLAN20[switch-vlan20]description dhcp-ap 添加描述“dhcp-ap”[switch-vlan20]name ap 添加VLAN名字“ap”[switch-vlan20]quit 退出当前模式[switch]interface 50 添加VLAN50[switch-vlan50]description nat and admin 添加描述[switch-vlan50]name admin 添加VLAN名字[switch-vlan20]quit 退出当前模式[switch]interface vlan 20 进入VLAN20[switch-Vlan-interface20]description ap-getway 描述[switch-Vlan-interface20]ip add 192.168.8.1 255.255.255.0 配置IP地址[switch-Vlan-interface20]quit 退出当前模式[switch]interface vlan 50 进入VLAN50[switch-Vlan-interface50]description nat and admin 描述[switch-Vlan-interface50]ip address 192.168.18.90 255.255.255.0 配置IP地址[switch-Vlan-interface50]quit 退出当前模式3.配置DHCP[switch]dhcp server ip-pool ap DHCP名字[switch-dhcp-pool-ap]network 192.168.8.0 mask 255.255.255.0 配置DHCP 网段[switch-dhcp-pool-ap]gateway-list 192.168.8.1 配置DHCP网关[switch-dhcp-pool-ap]dns-list 192.168.20.90 配置DNS[switch-dhcp-pool-ap]quit 退出当前模式[switch]dhcp enable 开启DHCP服务4.开启连通隧道[switch]interface Bridge-Aggregation 1 进入AC与内部交换机连通隧道[switch-Bridge-Aggregation1]description tunnel 描述[switch-Bridge-Aggregation1]port link-type trunk 配置端口模式[switch-Bridge-Aggregation1]port trunk permit vlan all 允许所有vlan 通过[switch-Bridge-Aggregation1]quit 退出当前模式二、AC内交换机配置步骤[switch]quit<switch>oap connect slot 0 进入内部交换机<switch>system-view 进如系统视图[switch]sysname switch 配置交换机名字[switch]vlan 20 配置vlan[switch-vlan20]description ap 添加描述[switch-vlan20]name ap 配置名字[switch-vlan20]quit 退出当前模式[switch]vlan 50 配置vlan[switch-vlan50]description admin 添加描述[switch-vlan50]name admin 配置名字[switch-vlan50]quit 退出当前模式[switch]interface vlan 20 进入VLAN20[switch-Vlan-interface20]description ap-dhcp 配置描述[switch-Vlan-interface20]quit 退出当前模式[switch]interface vlan 50 进入VLAN50[switch-Vlan-interface50]description ap-dhcp 配置描述[switch-Vlan-interface50]quit 退出当前模式[switch]interface Bridge-Aggregation 1 进入AC连通隧道[switch-Bridge-Aggregation1]port link-type trunk 配置工作模式[switch-Bridge-Aggregation1]port trunk permit vlan all 配置允许所有vlan通过[switch-Bridge-Aggregation1]quit 退出当前模式情况一如果ap直接连接ac那么需要将连接端口加入apVLAN中，[switch]interface GigabitEthernet 1/0/6 进入端口[switch-GigabitEthernet1/0/6]port link-type acess 配置端口模式[switch-GigabitEthernet1/0/6]port access vlan 20 通过VLAN为20 [switch-GigabitEthernet1/0/6]poe enable poe开启“默认开启”不需配置[switch-GigabitEthernet1/0/6]quit 退出当前模式情况二如果ac需要与交换机相连接增加管理的ap，配置如下[switch]interface GigabitEthernet 1/0/1 进入端口[switch-GigabitEthernet1/0/6]port link-type trunk 配置端口模式[switch-GigabitEthernet1/0/6]port trunk permit vlan all 允许所有vlan 通过[switch-GigabitEthernet1/0/6]poe enable poe开启“默认开启”不需配置[switch-GigabitEthernet1/0/6]quit 退出当前模式情况二交换机配置<switch>system-view 进如系统视图[switch]sysname switch 配置交换机名字[switch]vlan 20 配置vlan[switch-vlan20]description ap 添加描述[switch-vlan20]name ap 配置名字[switch-vlan20]quit 退出当前模式[switch]vlan 50 配置vlan[switch-vlan50]description admin 添加描述[switch-vlan50]name admin 配置名字[switch-vlan50]quit 退出当前模式连接ac端口[switch]interface GigabitEthernet 1/0/1 进入端口[switch-GigabitEthernet1/0/1]port link-type trunk 配置端口模式[switch-GigabitEthernet1/0/1]port trunk permit vlan all 允许所有vlan 通过[switch-GigabitEthernet1/0/1]quit 退出当前模式连接端口[switch]interface GigabitEthernet 1/0/2 进入端口[switch-GigabitEthernet1/0/2]port link-type access 配置端口模式[switch-GigabitEthernet1/0/2]port access vlan 20 通过VLAN 20 [switch-GigabitEthernet1/0/2]poe enable poe开启[switch-GigabitEthernet1/0/2]quit 退出当前模式三、以上过程配置完成以后电脑连接ac一号口打开本地连接修改IP地址，改为VLAN50 IP网段，“情况一就ac连接一个ap，情况二，三层交换连接一个ap”Ping测试打开ie，登录192.168.11.20输入admin，admin，登录在ap选项中选择ap自动ap设置，开启自动功能然后等待一分钟在概览ap中查看有没有自动获取获取之后对ap进行固化新建立ap组进行管理建立完成点击设置将获取的ap添加到左侧ap列表，并添加射频服务列表，开启射频服务。

H3C路由器配置实例

H3C路由器配置实例H3C路由器是一种常用的网络设备，用于连接不同的网络并转发数据。

正确配置H3C路由器是确保网络正常运行和提供稳定连接的关键步骤。

本文将介绍H3C路由器的配置实例，帮助读者了解如何正确配置和管理这个重要的网络设备。

一、配置基本信息H3C路由器的基本配置包括设定主机名、IP地址、掩码、默认网关和登陆密码等。

在进行配置前，读者需要确保已成功连接到路由器，并使用管理权限登陆。

1. 设置主机名通过以下命令设置H3C路由器的主机名：hostname H3C-Router这样，该路由器的主机名被设置为"H3C-Router"，可以根据实际需求自行修改。

2. 设定IP地址、掩码和默认网关为了使路由器能与其他网络设备正常通信，需要为其分配一个合适的IP地址、掩码和默认网关。

使用以下命令进行设置：interface VLAN-interface1ip address 192.168.0.1 255.255.255.0ip route-static 0.0.0.0 0.0.0.0 192.168.0.254以上命令将路由器的IP地址设置为192.168.0.1，掩码为255.255.255.0，并将默认网关设置为192.168.0.254。

读者可以根据实际网络情况进行参数的调整。

3. 设置登录密码为了保护路由器的安全，需要为其设置一个登录密码。

使用以下命令进行设置：local-user admin password irreversible-cipher 123456以上命令将登录密码设置为"123456"，读者可以根据实际需求进行修改。

二、配置路由信息H3C路由器的另一个重要配置是路由信息。

路由信息用于告诉路由器如何转发数据包。

在配置前，读者需要了解网络的拓扑结构和路由的跃点信息。

1. 配置静态路由静态路由是一种手动配置的路由信息，用于指定数据包的转发路径。

H3C wx3010无线控制器配置说明

<AC>display version2H3C Comware Platform SoftwareComware Software, Version 5.00, ESS 1102P01Copyright (c) 2004-2007 Hangzhou H3C Tech. Co., Ltd. All rights reserved. Compiled Jun 13 2007 22:14:11, RELEASE SOFTWAREH3C WX5002-128 uptime is 0 week, 5 days, 17 hours, 55 minutesCPU type: BCM MIPS 1250 700MHz1024M bytes DDR SDRAM Memory32M bytes Flash MemoryPcb Version: ALogic V ersion: 1.0Basic BootROM Version: 1.12Extend BootROM Version: 1.13[SLOT 1]CON (Hardware)A, (Driver)1.0, (Cpld)1.0 [SLOT 1]GE1/0/1 (Hardware)A, (Driver)1.0, (Cpld)1.0 [SLOT 1]GE1/0/2 (Hardware)A, (Driver)1.0, (Cpld)1.0 [SLOT 1]M-E1/0/1 (Hardware)A, (Driver)1.0, (Cpld)1.0 3.4 配置步骤(1) AC 和AP通过VLAN 1 相连，AC的VLAN 1 地址为24.10.1.10/24。

(2) 配置DHCP Server，以便给AP分配IP 地址。

[AC]dhcp enable# 创建名称为p1的DHCP 普通模式地址池。

[AC]dhcp server ip-pool p1# 配置DHCP 地址池p1动态分配的地址范围为24.10.1.0/24 。

h3c 无线ac管理+ap管理web配置

公司的无线设备越来越多，超过了150个，原有的2个AP已不堪重负，看来又得当一当网管了，向领导审批，采购设备，抽休息时间把无线网络进行了改造，并加入了Portal 认证，方便来宾用户，记录下整个安装配置流程。

在网络的前期规划中，使用了三层交换机，将地址分段，并开启DHCP，192.168.0.1 为路由器，192.168.1.0/24 段分配给内部服务器使用,192.168.2.0/24 分配给工作组，192.168.3.0/24 分配给无线设备使用，扩容升级直接将原有192.168.3.0/24 段的2台AP拿掉，接入WX3010E无线控制器，再将7个AP设备挂在无线控制器下，如图所示。

改造后将使用3个SSID，分别是Office-WIFI （办公使用）Office-WIFI-5G （办公5G频段）Office-Guest （无密码提供给来宾使用，需要Portal 认证，放置公司自定义宣传页）在网上能查阅到很多H3C网络设备的配置，都是基于控制台命令配置的，但对于我这非网管职业的人来说重新学习一套系统的配置成本太高，用的少也容易忘记，于是尝试摸索通过WEB配置，没想到2小时不到就搞定了，后面的Portal 认证则多花费了一点时间。

WX3010E 无线控制器内部包含了一个交换面板和无线控制器两个模块，无线控制器WEB网管默认IP为192.168.0.100 交换面板WEB网管默认IP为192.168.0.101 用户名密码均为admin , 因需求只需要实现无线覆盖，直接使用二层模式即可，不用配置交换面板。

配置无线控制器IP，将WX3010E的1端口连接PC，设置PC网卡IP 192.168.0.2 子网 255.255.255.0 给控制器上电，等待10分钟左右，启动完成后登陆WEB网管192.168.0.100，(推荐使用Chrome 浏览器，在使用IE11和Firefox 中总遇到一些页面兼容性问题)，选择快速配置，注意在3/9 步骤配置设备IP地址，其它的配置可以在后面进行，完成后设备IP会立即生效，PC的IP先不用修改，接着去配置AP。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

<AC>display version
2
H3C Comware Platform Software
Comware Software, Version 5.00, ESS 1102P01
Copyright (c) 2004-2007 Hangzhou H3C Tech. Co., Ltd. All rights reserved. Compiled Jun 13 2007 22:14:11, RELEASE SOFTWARE
H3C WX5002-128 uptime is 0 week, 5 days, 17 hours, 55 minutes
CPU type: BCM MIPS 1250 700MHz
1024M bytes DDR SDRAM Memory
32M bytes Flash Memory
Pcb Version: A
Logic V ersion: 1.0
Basic BootROM Version: 1.12
Extend BootROM Version: 1.13
[SLOT 1]CON (Hardware)A, (Driver)1.0, (Cpld)1.0 [SLOT 1]GE1/0/1 (Hardware)A, (Driver)1.0, (Cpld)1.0 [SLOT 1]GE1/0/2 (Hardware)A, (Driver)1.0, (Cpld)1.0 [SLOT 1]M-E1/0/1 (Hardware)A, (Driver)1.0, (Cpld)1.0 3.4 配置步骤
(1) AC 和AP通过VLAN 1 相连，AC的VLAN 1 地址为24.10.1.10/24。

(2) 配置DHCP Server，以便给AP分配IP 地址。

[AC]dhcp enable
# 创建名称为p1的DHCP 普通模式地址池。

[AC]dhcp server ip-pool p1
# 配置DHCP 地址池p1动态分配的地址范围为24.10.1.0/24 。

[AC-dhcp-pool-p1]network 24.10.1.0 mask 255.255.255.0
# 配置DHCP 地址池p1为DHCP 客户端分配的网关地址为24.10.1.1。

[AC-dhcp-pool-p1]gateway-list 24.10.1.1
(3) 配置AP1 和AP2 。

# 创建AP管理模板，其名称为ap1 ，型号名称这里选择W A2100。

[AC]wlan ap ap1 model WA2100
# 设置AP的序列号为210235A045B05B1236548。

[AC-wlan-ap-ap1]serial-id 210235A045B05B1236548
# 设置radio1 的射频类型为802.11g 。

[AC-wlan-ap-ap1]radio 1 type 11g
[AC-wlan-ap-ap1]quit
# 创建AP管理模板，其名称为ap2 ，型号名称这里选择W A2100。

[AC]wlan ap ap2 model WA2100
# 设置AP的序列号为210235A22W0076000103 。

[AC-wlan-ap-ap2]serial-id 210235A22W0076000103
# 设置radio1 的射频类型为802.11g 。

3
[AC-wlan-ap-ap2]radio 1 type 11g
[AC-wlan-ap-ap2]quit
(4) 建立无线虚接口wlan-ess 1 。

[AC]interface wlan-ess 1
[AC-WLAN-ESS1]quit
(5) 配置SSID。

# 创建clear类型的服务模板1。

[AC]wlan service-template 1 clear
# 设置当前服务模板的SSID（服务模板的标识）为clear。

[AC-wlan-st-1]ssid clear
# 将WLAN-ESS1 接口绑定到服务模板1。

[AC-wlan-st-1]bind WLAN-ESS 1
# 设置无线客户端接入该无线服务（SSID）的认证方式为开放式系统认证。

[AC-wlan-st-1]authentication-method open-system
# 使能服务模板。

[AC-wlan-st-1]service-template enable
[AC-wlan-st-1]quit
(6) 将SSID下发到AP上。

# 进入名称为ap1 的AP模板视图。

[AC]wlan ap ap1
# 进入射频视图。

[AC-wlan-ap-ap1]radio 1 type 11g
# 将在AC上配置的clear类型的服务模板1 与射频1 进行关联。

[AC-wlan-ap-ap1-radio-1]service-template 1
# 使能AP1 的radio 1。

[AC-wlan-ap-ap1-radio-1]radio enable
[AC-wlan-ap-ap1-radio-1]quit
[AC-wlan-ap-ap1]quit
# 进入名称为ap2 的AP模板视图。

[AC]wlan ap ap2
# 进入射频视图。

[AC-wlan-ap-ap2]radio 1 type 11g
# 将在AC上配置的clear类型的服务模板1 与射频1 进行关联。

[AC-wlan-ap-ap2-radio-1]service-template 1
# 使能AP2 的radio 1。

[AC-wlan-ap-ap2-radio-1]radio enable
[AC-wlan-ap-ap2-radio-1]quit
4
3.5 验证结果
从下面显示可以看出，无线用户Client 原来在AP1 上，后来漫游到AP2 上。

[AC-wlan-ap-ap2]display wlan client verbose
Total Number of Clients : 1
Total Number of Clients Connected : 1
Client Information
-------------------------------------------------------------------------- MAC Address : 000f-e2cc-cc1a AID : 1
AP Name : ap1
Radio Id : 1
SSID : clear
BSSID : 000f-e282-1290 VLAN : 1
State : Running
Power Save Mode : Active
Listen Interval (Beacon Interval) : 10
RSSI : 31
SNR : -NA-
Client Type : PRE-RSNA Authentication Method : Open System
4-Way Handshake State : -NA-
Group Key State : -NA- Encryption Cipher : Clear
Roam Status : Normal
Up Time (hh:mm:ss) : 00:00:00
-------------------------------------------------------------------------- [AC-wlan-ap-ap2]display wlan client verbose
Total Number of Clients : 1
Total Number of Clients Connected : 1
Client Information
-------------------------------------------------------------------------- MAC Address : 000f-e2cc-cc1a AID : 1
AP Name : ap2
Radio Id : 1
SSID : clear
BSSID : 000f-e245-6830 VLAN : 1
State : Running
Power Save Mode : Active
Listen Interval (Beacon Interval) : 10
RSSI : 41
SNR : -NA-
Client Type : PRE-RSNA Authentication Method : Open System
5
4-Way Handshake State : -NA-
Group Key State : -NA- Encryption Cipher : Clear
Roam Status : Normal
Up Time (hh:mm:ss) : 00:01:07
-------------------------------------------------------------------------- 漫游成功。
