粗细集料最大粒径和公称最大粒径概念1．集料最大粒径指集料100％都要求通过的最小标准筛筛孔尺寸。
2．集料公称最大粒径指集料可能全部通过或允许有少量筛余(筛余量不超过10％)的最小标准筛筛孔尺寸。
表干密度、毛体积密度试验：试验一：表观密度试验1．试验目的测定粗集料多种形式的密度，包括表观(相对)密度、表干(相对)密度、毛体积(相对)密度等，为计算空隙率和混合料配合比设计提供依据。
2．试验仪器设备(1)静水天平(或天平)：可悬挂吊篮测定集料在水中的质量，能够满足不同粒径粗集料试验时的称量要求，感量不大于最大称量的0.05％。
(2)吊篮：采用带有小孔的耐锈蚀材料制成，体积大小要适合每次试验材料数量。
(3)带有溢流口的水槽，试验时能保证水面高度一致。
(4)烘箱：能控温在105℃±5℃。
(5)其他：包括温度计、瓷盘、标准筛、刷子、毛巾等。
3．试验方法和步骤(1)将待测试样用 4.75mm的筛过筛，对2.36-4.75mm集料，或者混在4.75mm以下的石屑中的粗集料，则用2.36mm标准筛过筛，用四分法缩或分料器法缩分成所需的质量，分两份备用。
针对沥青路面用粗集料，应对不同规格的集料分别测定，并要求每份试样保持原有的级配。
在测定2.36-4。
75mm的粗集料时试验过程中应特别小心，不得丢失集料。
（所需最小试样质量应符合规范要求。
(2)将待测试样浸泡水中一段时间后，小心漂洗干净，漂洗时防止颗粒损失。
(3)取一份试样放入盛水器皿中，注入清水，高出试样至少20mm，搅动石料，排除其上的气泡。
在室温下保持浸水24h。
(4)将吊篮浸入溢流水槽中，控制水温在15～25℃的范围。
水槽的水面高度由溢流口调节，试验过程始终保持在同一位置。
天平调零。
(5)将试样转入吊篮，在水面维持不变的状态下，称取集料在水中的质量(mw)。
(6)提起吊篮稍加滴水后，将试样全部倒人瓷盘或直接倒在拧干的湿毛巾上。
用拧干的湿毛巾轻轻擦拭集料颗粒表面的水，直到表面看不到发亮的水迹，使石料处在饱和面干状态；当集料颗粒较大时，也可逐颗擦干。
道路 粗细集料

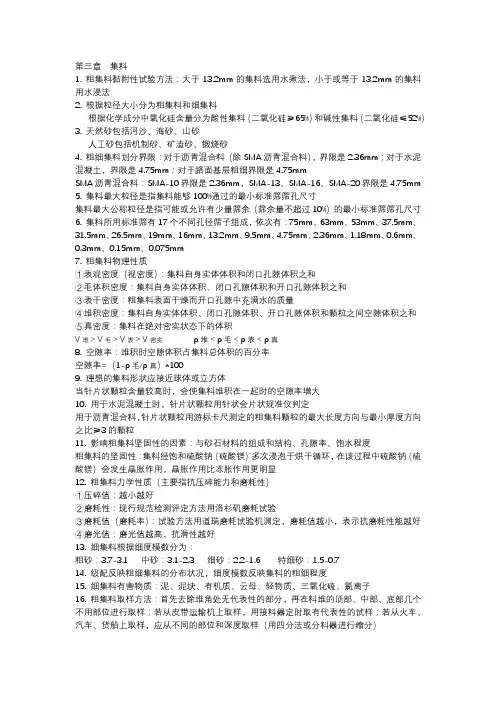

第三章集料1. 粗集料黏附性试验方法：大于13.2mm的集料选用水煮法，小于或等于13.2mm的集料用水浸法2. 根据粒径大小分为粗集料和细集料根据化学成分中氧化硅含量分为酸性集料（二氧化硅≥65%）和碱性集料（二氧化硅≤52%）3. 天然砂包括河沙、海砂、山砂人工砂包括机制砂、矿渣砂、锻烧砂4. 粗细集料划分界限：对于沥青混合料（除SMA沥青混合料），界限是2.36mm；对于水泥混凝土，界限是4.75mm；对于路面基层粗细界限是4.75mmSMA沥青混合料：SMA-10界限是2.36mm，SMA-13、SMA-16、SMA-20界限是4.75mm 5. 集料最大粒径是指集料能够100%通过的最小标准筛筛孔尺寸集料最大公称粒径是指可能或允许有少量筛余（筛余量不超过10%）的最小标准筛筛孔尺寸6. 集料所用标准筛有17个不同孔径筛子组成，依次有：75mm、63mm、53mm、37.5mm、31.5mm、26.5mm、19mm、16mm、13.2mm、9.5mm、4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm、0.075mm7. 粗集料物理性质①表观密度（视密度）：集料自身实体体积和闭口孔隙体积之和②毛体积密度：集料自身实体体积、闭口孔隙体积和开口孔隙体积之和③表干密度：粗集料表面干燥而开口孔隙中充满水的质量④堆积密度：集料自身实体体积、闭口孔隙体积、开口孔隙体积和颗粒之间空隙体积之和⑤真密度：集料在绝对密实状态下的体积V堆＞V毛＞V表＞V密实ρ堆＜ρ毛＜ρ表＜ρ真8. 空隙率：堆积时空隙体积占集料总体积的百分率空隙率=（1-ρ毛/ρ真）*1009. 理想的集料形状应接近球体或立方体当针片状颗粒含量较高时，会使集料堆积在一起时的空隙率增大10. 用于水泥混凝土时，针片状颗粒用针状会片状规准仪判定用于沥青混合料，针片状颗粒用游标卡尺测定的粗集料颗粒的最大长度方向与最小厚度方向之比≥3的颗粒11. 影响粗集料坚固性的因素：与砂石材料的组成和结构、孔隙率、饱水程度粗集料的坚固性：集料经饱和硫酸钠（硫酸镁）多次浸泡于烘干循环，在该过程中硫酸钠（硫酸镁）会发生晶胀作用，晶胀作用比冻胀作用更明显12. 粗集料力学性质（主要指抗压碎能力和磨耗性）①压碎值：越小越好②磨耗性：现行规范检测评定方法用洛杉矶磨耗试验③磨耗值（磨耗率）：试验方法用道瑞磨耗试验机测定，磨耗值越小，表示抗磨耗性能越好④磨光值：磨光值越高，抗滑性越好13. 细集料根据细度模数分为：粗砂：3.7-3.1 中砂：3.1-2.3 细砂：2.2-1.6 特细砂：1.5-0.714. 级配反映粗细集料的分布状况，细度模数反映集料的粗细程度15. 细集料有害物质：泥、泥块、有机质、云母、轻物质、三氧化硫、氯离子16. 粗集料取样方法：首先去除堆角处无代表性的部分，再在料堆的顶部、中部、底部几个不用部位进行取样；若从皮带运输机上取样，用接料器定时取有代表性的试样；若从火车、汽车、货船上取样，应从不同的部位和深度取样（用四分法或分料器进行缩分）17. 粗集料密度试验（网篮法）①水面高出试样至少20mm，控制水温在15-25℃最后放入105±5℃的烘箱中烘干②表观相对密度=烘干质量/（烘干质量-水中质量）毛体积相对密度=烘干质量/（饱和面干质量-水中质量）表干相对密度=饱和面干质量/（饱和面干质量-水中质量）吸水率=（饱和面干质量-烘干质量）/水中质量*100%③俩次结果相差不超过0.02，吸水率不超过0.2%④对粒径偏小（2.36-4.75mm）都的集料，用毛巾擦拭时易造成颗粒损失，应采用纯棉汗衫进行擦拭⑤试验时温度应保持在15-25℃，并且实验过程中波动不超过2℃18.粗集料堆积密度及空隙率试验①松散堆积密度试验：装料的过程中，要求铁锹下沿离容量筒上口距离在50mm左右。
