拧开压力变送器的端盖，可以看到中间是显示器，显示器下方有三个按键，分别是方式键“MODE”、上键头和下键头三个按键，“MODE”用于调用参数，上、下键头键用于修改参数，调试方法如下：
1、按“MODE”键，显示参数2：后面显示的是当前检测的压力
转换为直流电流后的值（4~20MA）。
这个参数不用设定；
2、再按“MODE”键，显示参数3，这个参数也不用设定；
3、按“MODE”键，显示参数4，这个参数是阻尼系数的值，也
就是说调节显示值的灵敏度，有时这个检测值变化太大，就可
以调节这个参数使其达到波动小的目的。
一般情况下这个参数
选择为0。
4、第五个参数是压力的上限值；
5、第六个参数是压力的下限值；
6、第七个参数是
如果发现仪表波动大，检测值不准的情况下，到现场首先检察检测的管道是否堵塞，工作阀门和校验阀门的位置是否正确，有无损坏
情况，有些带反吹风的应该反吹一下，确保检测管路的畅通，将工作阀门关上，校验阀门打开，按以上调试步骤重新送一次参数基本上可以解决故障。
如有其它异常情况，显示器会有相应的故障代码提示，将它记下来，我们再联系厂家解决。
压力变送器使用说明书
压力变送器使用说明书一、前言压力变送器是一种常用的测量仪器，用于检测和转换压力信号。
本说明书旨在向用户提供使用压力变送器的相关指南。
二、产品结构和原理1. 产品结构压力变送器主要由以下组件构成：- 压力传感器：用于感知被测介质的压力变化。
- 信号处理电路：用于转换、放大和调整压力信号，并输出标准信号。
- 外壳：用于保护内部元件，防止外界环境对其产生不良影响。
- 连接电缆：用于将变送器与外部控制系统连接。
2. 工作原理压力变送器的工作原理基于电阻应变测量技术。
当被测介质的压力作用于传感器上时，传感器内部的电阻发生变化，这个变化将通过信号处理电路转换成标准信号输出。
三、安装与调试1. 安装前准备在安装压力变送器之前，用户需要对以下几个方面进行准备：- 确定安装位置：应选择干燥、通风的地方，并避免与振动源、高温源等物体靠近。
- 检查设备完整性：确保产品完整无损，无松动零件或破损情况。
2. 安装步骤按照以下步骤进行压力变送器的安装：（1）将压力变送器固定在测量点上，确保其与被测介质接触紧密。
（2）使用合适的密封材料，将变送器与管道连接处进行密封，避免泄漏问题。
（3）根据实际情况选择合适的电缆接线方式，并进行连接。
3. 调试与检测安装完成后，用户需要进行以下调试与检测操作：（1）检查电缆连接是否牢固、正确。
（2）打开控制系统，观察压力变送器输出信号的稳定性。
（3）通过已知压力源校准压力变送器，确保其测量准确性。
（4）注意观察输出信号是否在指定范围内，避免超出量程导致信号失真。
四、注意事项1. 温度限制压力变送器在使用过程中需要注意温度限制，避免超出产品规定的温度范围，以免造成性能损害或产品故障。
2. 环境条件压力变送器应在无腐蚀、无剧烈振动和无强尘埃的环境下使用，避免对产品造成不良影响。
3. 定期维护用户应定期对压力变送器进行维护，包括清洁、校准、检查电缆连接等，以确保其长期稳定工作。
4. 电气安全在进行电气接线时，务必断电操作，并按照产品提供的电气连接图进行正确接线，以确保安全使用。
压力变送器的参数设定PPT演示文稿
调用自检页
ESC
返回上一页
HOME
显示菜单页
NO
放弃设置，光标回到前面作标
OK
继续显示下一页
PARM
键入参数设置模式
SET
显示SET（设置）菜单
SLOT
返回监视页
UTIL
调用公共页
COPY
屏幕打印
12
F4
F2
F3
13
参数设置
• 在需要时，设置或改变参数值。完成后，
记住用“DIAG”键进行确认，
• ⑴位号设置（C10：TAG NO） • 在仪表出厂之前，TAG NO.在已按订货
• ※注意：零点调整时的数值变化大小与一字
螺丝刀的旋转速度有关。因此，精调时应 慢，粗调可加快。
• 注：当零点调校好，至少30秒后才能关掉
变送器电源。
24
谢谢大家!
25
变送器接线盒里用BT200挂钩连接，也可通 过中断端子板传输线连接。
• 2、在线通讯条件：
回路电阻=R+2RC=250~600Ω 回路电容=0.22μF（最大值）
4
BT200的操作方法
1、键面的排列
5
菜单页
页主题
信息
菜单选项 最多可显 示6项
参数页
参数项, 最多可 显示3 种参数
对应功能命令
6
2、操作键的功能 • ⑴ 数字/字母键和SHIFT键 • 利用数字/字母键直接输入数字，结合SHIFT键可以输入字母 • a：输入数字、符号和空格（0—9…）
17
• ⑶阻尼时间常数设定（C30：AMP DAMPING）
按两 次回 车键
用 ∧ 或 ∨ 选择出 “4.0sec”

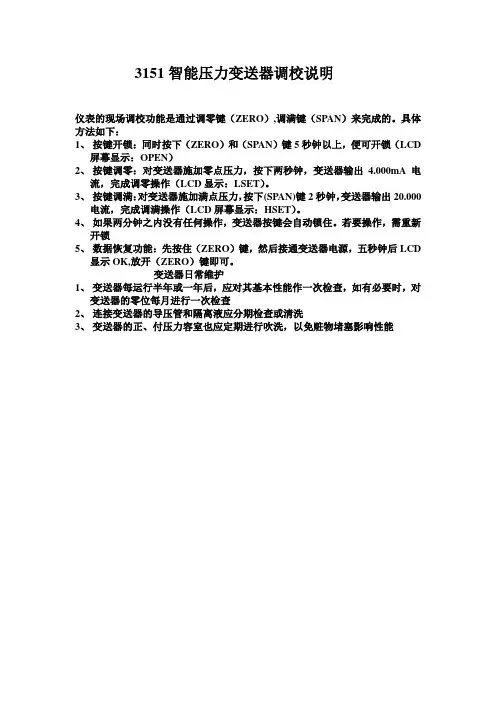

3151智能压力变送器调校说明
