固特电气-OFIL紫外成像技术简介

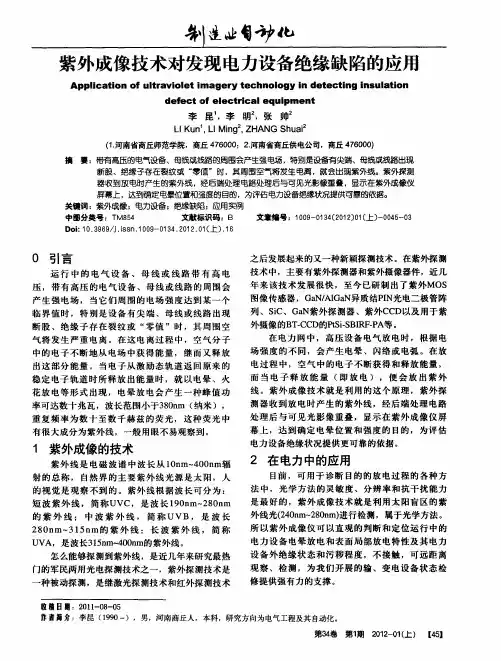

紫外成像技术对发现电力设备绝缘缺陷的应用
李 昆‘ ，李 明 ，张 帅
Ｌ ｎ ， Ｉ ｉｇ ， ｌ Ｋｕ Ｌ ｎ ＺＨＡＮＧ ｕ ｉ Ｍ Ｓｈ ａ
（． １ 河南省商丘师范学院 ，商丘 ４ ６ ０ ；２河南省商丘供 电公 司，商丘 ４ ６ ０ ） ７０ ０ ． ７０ ０ 摘 要 ：带有 高压的电气设备 、母线或线路的周围会产生强 电场 ， 特别是设备有尖端 、母线或线路出现
花 放 电 等形 式 出现 ， 电晕 放 电会 产 生 一 种 峰 值 功
率 可达 数十 兆 瓦 ，波长 范 围小 于３ ０ ｍ （ ８ｎ 纳米 ），
重 复 频 率 为 数 十 至 数 千赫 兹 的荧 光 ，这 种 荧 光 中
有很 大 成分 为 紫外线 ，一般 用眼 不 易观察 到 。
１ 紫外成像 的技术
断股、绝缘子存在裂纹或 “ 零值”时，其周围空气将发生电离，就会出现紫外线。紫外探测 器 收到 放电 时产 生的紫外 线 ，经 后端处理 电路处理 后与可见 光影像重叠 ，显示在紫外成像 仪 屏幕上 ，达到确定 电晕位置和强度的 目的 ，为 评估 电力设备 绝缘状况提供 可靠的依据。 关键 词 ：紫外成像 ；电力设备 ；绝缘缺陷 ；应用实例
１ 訇 出 生
紫外成像技术对发现 电力设备绝缘缺 陷的应用
Ａｐｐｌ ｔｏｎ ｏｆ ｕｌｒ ｉ ｃａ ｉ ｔ ａｖｉ ｅｔｉ ａｇｅｒ ｔ ｏｌ ｍ ｙ ｅｃｈｎｏｌ ｙ ｎ ｏｇ ｉ ｄｅｔ ｅｃｔ ｎ ｉ ｉ ｇ ｎｓｕｌ ｉ ａｔｏｎ
ｄ ｅ ｅ ｒｃａＩｅ ｅｆ ｃｔ ｏｆｅｌ ｃｔ ｉ ｑｕｉ ｐｍ ｅｎ ｔ
的 紫 外 线 ； 中 波 紫 外 线 ， 简 称 ＵＶＢ， 是 波 长 ２ ０ ｍ￣ ５ｉ ８ ｎ ３１ ｒ ｍ的 紫 外 线 ； 长 波 紫 外 线 ， 简 称
紫外成像技术在变电站一次设备检修中的应用
紫外成像技术在变电站一次设备检修中的应用紫外成像技术在电力设备检修中发挥着越来越重要的作用，尤其是在变电站一次设备的检修中，其应用已经成为了一种必不可少的手段。
紫外成像技术可以帮助工作人员及时发现设备的隐患，提高设备的可靠性和安全性，同时也大大提高了工作效率，降低了检修成本。
本文将重点介绍紫外成像技术在变电站一次设备检修中的应用，以及其优势和未来发展趋势。
1. 紫外成像技术原理紫外成像技术是一种利用红外相机和紫外灯进行成像的技术。
红外相机能够接收到设备发出的热量辐射信号，将其转换成可见的图像，从而找出设备的热点和异常现象。
而紫外灯则能够照亮设备表面，使得红外相机能够更加清晰地观察到设备表面的情况。
通过这种方式，工作人员可以及时地发现设备的异常情况，从而采取相应的维修措施。
（1）发现设备的热点。
变电站一次设备在运行时会产生一定的热量，如果设备存在过热现象，就会产生热点。
通过紫外成像技术，工作人员可以及时地发现设备的热点，从而判断出设备的运行状态是否正常。
（2）检测设备的绝缘状态。
紫外成像技术可以通过观察设备表面的热情况，判断出设备的绝缘状态是否良好。
如果设备表面存在局部过热的情况，就可能意味着设备的绝缘状况出现了问题。
（3）检测设备的接触状态。
紫外成像技术还可以观察设备的接触状态，发现设备的连接点是否松动或者存在异常情况。
这对于设备的可靠性和安全性都具有重要意义。
3. 紫外成像技术在一次设备检修中的优势（1）高效。
紫外成像技术可以快速地对设备进行成像，并将成像结果显示在屏幕上，工作人员可以迅速判断设备是否存在异常情况，从而快速采取相应的维修措施。
（2）非接触式检测。
紫外成像技术可以在不需要接触设备的情况下进行检测，减少了对设备的干扰和风险，也减少了对设备的磨损。
（3）全方位检测。
通过紫外成像技术，工作人员可以对设备的表面进行全方位的观察，发现设备的热点、绝缘状态和接触状态等问题，提高了检修的全面性和准确性。
紫外成像技术在变电设备带电检测中的应用创新
紫外成像技术在变电设备带电检测中的应用创新摘要在时代不断发展下，多数电力企业在变电设备带电检测工作中对紫外成像技术进行了应用，本文对紫外成像技术原理进行说明，之后对其在变电设备带电检测中的具体应用进行阐述。
关键词紫外成像技术；变电设备带电检测；应用；研究在科学技术不断发展下紫外成像技术在各行业中均有所应用，在电力企业中同样如此，下面笔者对紫外成像技术在变电设备带电检测中的应用进行分析，希望为工作人员实际检测工作提供一定的参考建议。
1 紫外成像技术原理分析紫外成像技术主要使用相应的紫外成像检测设备严格按照紫外成像原理实现电气设备带电检測的目标，其能够对电气设备放电过程产生的紫外信号进行接收和分析，在分析后会形成紫外图像，将紫外图像和可见光图像进行重叠处理后会清晰地呈现在显示器上，检测人员对其进行进一步分析便可得知电气设备放电位置和强度，进而掌握其运行情况，为后期检修工作提供更多的依据和支持。
通常情况下紫外成像技术有活动模式和集成模式两种，使用前者时检测人员可以及时、准确地对变电设备的放电情况进行观察，同时能够对一个与特定区域内紫外线光子总量的比例进行准确显示，为检测人员后期定量分析工作提供了可靠的数据；后者可以对某段时间某个区域内的紫外线光子显示内容进行及时保存，之后使用FIFO方法完成动态平均值更新工作，检测人员可以对变电设备放电的具体情况进行了解和掌握，在分析后能够尽快采取措施进行处理，进而提升变电设备运行效果[1]。
2 紫外成像技术在变电设备带电检测中的运用分析（1）对紫外成像技术在导线外伤探测中的具体应用进行分析。
变电设备安装过程中在内外界因素影响下会出现不同程度的故障问题，为了有效解决上述问题电力企业可以对紫外成像技术进行合理应用，使用此技术可以对变电设备是否存在放电或者高压的情况进行检测，能够在第一时间对以上两种情况进行分析，在分析后会立即采取相应措施进行处理。
（2）对紫外成像技术在变电设备污染检测中的具体应用进行分析。
紫外成像技术在 500kV 变电站设备带电检测中的应用
紫外成像技术在 500kV 变电站设备带电检测中的应用摘要：紫外成像技术能够更加快捷、直观、灵敏的检测高压设备放电情况，在变电站带电检测中的应用有着很多优势，已经能够实现白天检测，检测效率高，速度快，在实际应用中和红外成像技术相互配合，能够显著增强设备故障点的检测能力，提高变电运行稳定性。
关键词：紫外成像技术；变电站；带电检测一、紫外成像检测技术原理高压设备由于局部尖端、毛刺、污秽等造成局部场强畸变增大而对空气发生电离形成电晕，空气电离过程中会向外界发射大量的紫外线。
紫外成像检测技术就是利用特制的光学传感系统捕捉空气电离过程中产生的紫外线，经过处理后与可见光产生的图像一同成像于显示器上，从而达到显示和定位高压设备局部电晕位置和放电强度的目的。
紫外线的波长范围是40～400nm，太阳光线中也会含有紫外线。
由于这些光线在穿过地球臭氧层过程中波长小于300nm的紫外线基本上被吸收，实际到达地球的紫外线波长在300nm以上，这个波段范围即“日盲区”。
为克服太阳光中紫外线的影响，现场应用的紫外成像检测仪器检测的波长范围为280～300nm。
首先利用紫外光束分离器将输入的光线分成两部分，一部分形成可见光影像，另一部分经过紫外线太阳镜过滤后保留其紫外部分，并经过放大器处理后在电荷耦合元件（charge coupled device，CCD）板上得到清晰度高的紫外图像，最后通过特殊的影像工艺将紫外光影成像仪和可见光影像叠加在一起，形成复合影像。
紫外成像仪采用双通道图像融合技术，将紫外光与可见光叠加，即可精确定位电晕的故障区域，又可显示放电强度。
二、紫外成像技术高压设备电离放电，不同的电场强度下，产生的电晕、闪络以及电弧有所差别，电离过程中，空气中电气获得能量并将其释放，电子释放能量就会产生声波和光波，同时生成臭氧、紫外线以及硝酸。
紫外成像技术就应用了这一特点，使用紫外仪器接受放电过程产生的紫外信号，处理后将其和可见光叠加，就能够准确判断其电晕强度和位置，用作判断设备状态的依据。
浅谈紫外成像仪检测技术在电力领域的应用.
浅谈紫外成像仪检测技术在电力领域的应用上海日夜光电技术有限公司陈聚文 021-********一、背景简介紫外成像系统在输供电线路和变电配电等设备的电晕检测应用已经有十多年的时间,由早期只能夜间拍摄到太阳盲滤镜的出现让白天检测变成事实到现在发展到有多种包括机载、车载、火车载等合成系统,紫外成像技术确是有长足发展。
相比国外,国内在紫外方面的应用只有五,六年的经验,。
以下是笔者了解到的一些在国际上紫外成像系统的应用情况,让我们可以借鉴,以改进我们的紫外检测知识和技术,为输供电线路和变电配电的安全营运尽一点力量。
二、标准规范的发展紫外成像检测标准的制订一直是国内专家希望制订的规范。
有了规范此技术便可有效的广泛推广,避免各大用户错误使用和分析数据以致得出错误检测结果。
在定性上,目前的系统不论敏感度,可见光影像放大度等已经做得理想,已经可以很好的为电晕定性定位,从而确定电晕有没有在关键部分产生。
但对于那些已经确认了电晕在关键重要部件,是否需要立即维修还是可以等待,目前仍没有一套很好的导则。
美国EPRI导则目前是世界上最权威的紫外检测导引,在《架空输电线路电晕和电弧检测导则》和《变电站电晕和电弧检测指南》中罗列了一系列的例子来帮助用户分辨哪些电晕是关键性,哪些是无关痛养的,为电晕定性,但至于定量,目前仍没有一个解决方案。
这课题不但在国内,在国外也是非常热门,在美国,欧洲,以色列等地都有专家在研究解决方案。
经过数年的研究和资料搜集,美国和以色列的专家共同编写了一个简单的判定分级。
将光子数的强度分为3个等级: 高度集中(Highly Intense、中度集中(Medium Intense、轻度集中(Low Intense。
3个等级的判定和采取的措施请参照表一。
表一强度每分钟光子数代表行动高度集中大于5000 可以快速形成腐蚀或部件已严重损毁马上维修或更换有问题部件中度集中 1000-5000 有可能形成腐蚀或部件已有一定损毁定下维修或更换时间轻度集中小于1000 有可能缩短部件寿命或部件可能有轻微损毁继续留意电晕发展以上数据是经过多次在类似环境条件下检测而收集回来的。
紫外成像技术在高压设备带电检测中的应用
紫外成像技术在高压设备带电检测中的应用摘要：当前科学技术发展速度进一步加快，紫外成像技术在高压设备带电检测过程中获得了广泛的使用。
本文主要分析紫外成像的具体原理以及一些检测方法，对紫外成像技术应用于电力系统当中的细节进行阐述，希望能给我国电力企业的发展提供一定的助力。
关键词：紫外成像；高压；带电检测引言当前在高压设备放电操作的过程中，通常可能会使用到红外热像仪和超声波检测仪。
超声波检测主要是把放电时出现的超声波检测出来并且向人们能够听到的声音频率进行转化，接着根据发射过程中的信号数据对电流的位置和强度进行判断，这种方法不能对远距离放电位置进行直接定位，检测也相对比较困难。
通过红外热像仪能够很好的检测放电的位置，也能够检测由于漏电而造成的温度变化，是一种间接的定位方式，而紫外成像施工技术能够对放电的情况进行直接检测，可以将放电的位置进行准确及时的确认，并且可以利用录像等技术对放电的细节进行动态记录。
1紫外成像检测原理与方法在高压设备放电的位置依照电场强度的区别以及高压差的不同会出现一定的电弧、闪电、光晕等，在电离的时候，空气当中的电子由于获得了能量而将原有的能量释放出来，在此过程中会出现放电现象，会产生声波、光波或者紫外线、臭氧等。
紫外成像技术主要是通过一些特殊的仪器设备，接收放电过程中出现的紫外线信号，通过处理之后使之成像，与可见的图像叠加，这样能够对光晕的位置和强度进行确认。
在空气当中电离氮气所出现的紫外线光谱通常情况下波长处在280纳米到400纳米之间，只有一小部分波长会小于280纳米。
而太阳光当中不会出现这一部分波长的紫外线，如果能够检测到这一波长范围的紫外线，则说明该紫外线只能是来自于地球辐射。
在实验的时候，使用的是新一代紫外线成像仪，其根据太阳盲区的范围来进行特殊滤镜的安装，控制仪器检测紫外线波长的范围在248纳米到280纳米之间，这样白天也能够检测电晕。
由于电晕一般情况下是在正弦波的波峰、波谷时出现的，高压设备的电源在放电的时候并非连续性的，而是一瞬间出现的。
高压电气设备故障诊断中紫外成像检测技术应用
高压电气设备故障诊断中紫外成像检测技术应用摘要：绝缘劣化是引起电气设备故障损坏的主要原因之一。
设备绝缘劣化一般会伴随着产生电晕放电和表面局部放电现象。
因此，进行电晕放电检测，能够及时掌握绝缘可能出现的劣化迹象，在严重事故发生之前就可以确定绝缘劣化的严重程度，从而避免事故的发生。
关键词：高压电气设备；故障诊断；紫外成像检测技术1、紫外成像检测技术1.1检测原理高压设备由于绝缘劣化、受潮等原因会发生电离放电，根据电场强度的不同，可分为电晕放电、间歇性电弧放电和持续性电弧放电3个等级。
电离放电的本质是电子释放能量的过程，同时会辐射出紫外线（UV）、可见光和声波等。
紫外线的波长范围是40～400nm，太阳光中部分波长的紫外线被地球上的臭氧层吸收，实际辐射到地面上的太阳紫外波长大都在300nm以上，低于300nm的波长区间称为太阳盲区，因此，紫外成像仪在白天也可以进行检测。
电晕放电辐射出的紫外光波长范围为230～405nm，紫外光滤波器的工作范围为240～280nm，将该波段比较微弱的紫外光信号经过影像放大器变成可视的影像。
光源经过光束分离器，分别送给紫外光和可见光检测通道。
紫外光通道用于电晕成像，可见光通道用于被测设备及环境成像。
采用图像融合技术将两个影像叠加在一起，就可以确定电晕的放电量，并能够精确地定位放电区域。
1.2诊断方法紫外成像检测技术检测的直接参数是光子数，由于该参数受到检测距离、环境（如湿度、温度等）以及设备参数（如增益）等很多因素的影响，如何量化这些指标与光子数之间的关系，仍处于研究阶段，目前国内外尚未形成统一的标准。
我国DL/T345—2010《带电设备紫外诊断技术应用导则》中规定的检测及诊断方法有图像观察法和同类比较法。
图像观察法主要根据带电设备电晕状态，对异常电晕的属性、发生部位和严重程度进行判断和缺陷定级。
同类比较法是通过同类型带电设备对应部位电晕放电的紫外图像或紫外计数进行横向比较，对带电设备电晕放电状态进行评估。
紫外成像仪的术语及定义
中国抗疫精神发言稿尊敬的评委、亲爱的同学们：大家好！我是XXX。
今天我演讲的主题是《中国抗疫精神》。
2020年是我国新冠疫情防控的关键之年，中国面对前所未有的挑战，以坚定的决心和勇气，展现了中国抗疫精神。
中国抗疫精神，首先体现在人民至上。
疫情爆发后，政府采取了最严格的措施，以保护人民的生命安全和身体健康为首要任务。
无论是在湖北的武汉，还是在全国各地，人民群众自觉地服从政府的指示和要求，纷纷戴口罩、勤洗手、减少外出，尽力配合防疫工作。
人民的生命和健康始终是第一位的，这是中国抗疫精神的核心。
中国抗疫精神，其次体现在团结协作。
疫情发生后，全国上下紧密团结，众志成城。
各地医疗队员迅速驰援湖北，援助物资源源不断地送往一线。
科学家们加班加点进行疫苗和药物研发，企业家们主动转产生产口罩和防护服。
人们自发组织志愿者服务队，帮助医护人员和社区居民。
各行各业都在为抗击疫情贡献自己的力量。
团结协作的精神让我们看到了中国社会的凝聚力和战斗力。
中国抗疫精神，还体现在勇往直前。
面对疫情，医务人员是最前线的战士。
他们舍小家、顾大家，冲在抗疫一线，用实际行动证明了医者仁心。
有的医护人员长期奋战在武汉，与疫情抗争到底；有的医生病倒了，却仍然坚持继续工作。
他们挺身而出，救死扶伤，用爱心和责任心为人民群众排忧解难。
他们以自己的无私奉献展示了中国医务工作者的使命和担当。
中国抗疫精神，最终体现在胜利的信念。
经过艰苦的努力，我国抗击疫情取得了决定性的成果。
疫情防控进入关键的阶段，积极复工复产、有序恢复生产生活秩序。
国内疫情得到了有效控制，有序恢复了正常秩序。
这是中国人民共同努力的结果，更是中国抗疫精神的胜利。
我们相信，只要我们有信心、有勇气、有智慧，面对任何困难，都能战胜！以上就是我对中国抗疫精神的一些认识和理解。
中国抗疫精神的核心是人民至上，体现在团结协作、勇往直前和胜利的信念。
在未来的发展中，我们应该秉持这样的精神，继续携手努力，为中国的发展做出更大的贡献！谢谢大家！。
紫外成像技术在变电设备带电检测中的应用
紫外成像技术在变电设备带电检测中的应用在电力建设中变电设备发挥着重要作用，变电设备的安全运行是电网、电力系统输供电安全的保障。
在科学技术不断发展的过程中，紫外成像技术应运而生，并在变电设备带电检测中得到了应用，其可以明确地判断出变电设备故障发生部位、故障程度等。
因此，在变电设备检修中，紫外成像技术有着重要的应用意义。
本文分析了紫外成像技术在变电设备带电检测中的应用。
标签：紫外成像技术;变电设备带电检测;应用紫外成像检测技术在这些年来得到了全面的发展，作为一项新的应用技术，通过对电力设备放电过程产生大量紫外线原理的应用，准确评估电力设备绝缘状态，有助于及时检查设备现有的放电缺陷。
这种技术与其他方法相比，具备简单方便、准确安全的优势，并且应用过程中也不会对其他的设备正常运行产生影响，因此有着巨大的发展前景。
一、紫外成像仪特点紫外成像仪使用紫外光成像技术，可以直观形象地观察到放电的情况。
通过观察电晕产生的位置、形状、强度等，使现场人员能迅速准确地定位放电点的位置，并可通过数码技术来记录动态和静态图像。
对比相邻运行的相关设备的图像和该设备的历史记录图像，可以准确地判断运行设备的健康状况。
也可检测出设备及绝缘的早期故障和性能降低情况，从而提高电力系统运行的可靠性。
老化部件的早期检测可节约维修费用，使非计划的电力中断减少到最少，增加供电可靠性。
紫外成像仪有紫外线和可见光2个通道。
前者用于电晕成像;后者用于拍摄环境（绝缘体、导线等）图片。
当输变电设备周边的电场强度达到一定数值时，就会出现电晕现象。
一旦输变电设备出现电晕现象，则设备周边的空气就会发生电离现象。
电离会使空气中的电子从电场获取能量，并从激励状态变为以往稳态的电子能状态，进而通过电晕、火花放电和闪络等释放能量，辐射出紫外线光波。
紫外线图像和可见光图像可以同时生成，用于同时观察电晕和周围环境情况。
紫外成像检测设备的通道可分为紫外光和可见光两条通道。
其中，紫外光通道常用于电晕成像中，而可见光通道常用于拍摄周围环境。
紫外成像技术及其应用
紫外成像技术及其应用滕鹤松(南京电子器件研究所,南京,210016)2001年3月28日收到摘 要 紫外光应用技术正处于快速发展时期,从20世纪80年代末开始,已进入实质性的研究和应用;紫外成像技术早期主要应用于军事领域,现又可用于警用刑侦的现场侦查取证等领域。
本文介绍了紫外成像系统的主要组成部分以及在军事、警用领域的原理及实际的应用。
关键词 紫外 成像 系统 军事 警用 原理中图分类号:T N 23文献标识码:A文章编号:1005-488X (2001)04-0294-041 引 言当今世界光电子技术已不再局限于可见光,非可见光如红外光和紫外光的应用技术发展也很迅速。
紫外成像技术从20世纪80年代末开始进入实质性的研究和应用,但当时的主要应用领域为军事领域,所以各国对其技术发展和应用都进行了严格的保密;在20世纪90年代末期,美国一家公司率先打破技术禁区,将该技术推向警用应用市场,使紫外成像技术在民用市场得以迅速地普及和推广,同时也进一步促进了紫外成像技术的研究和生产。
国内的相关技术研究也和国外的技术发展路线一样,前期主要是针对军事应用进行了研究开发,并有少许产品用于装备,但和先进国家相比我们的差距还很大;另外,有些单位在警用紫外成像技术上也已做出了实用化的样品,并已交付用户使用。
本文主要介绍了紫外成像技术的基本组成、应用原理及其应用典型。
2 紫外成像系统的主要组成部分紫外成像系统的组成与常规的微光成像系统相似,所不同的只是把对微光灵敏的像增强器换成了对紫外灵敏的像增强器,再加上获取目标用的紫外镜头;而实时观察用的目镜以及保证像增强器正常工作的高压电源都和常规的微光成像系统一样。
图1为紫外成像核心系统组成图。
第21卷第4期2001年12月 光 电 子 技 术OPTOELECTRONIC T ECHNOLOGY Vol.21N o.4Dec.2001滕鹤松 男,高级工程师,从事光电子、平板显示技术的研究开发。
紫外成像技术在电力设备检测中的应用及研究
紫外成像技术在电力设备检测中的应用及研究摘要：在电力设备的检测过程中紫外成像技术的应用可以有效对电气设备的电晕进行放电并对其表面进行局部放电，通常来说紫外成像技术的应用对于早期诊断电晕等微弱放电缺陷有着较好的应用效果并且能够及时地发现电力设备中隐藏的严重缺陷，从而将可能出现的风险与故障做到防患于未然同时能够有效提升促进电网运行的可靠性。
众所周知紫外成像技术最早出现于1981年并很快在电力系统中得到应用，目前我国许多电科院和供电局配备了该类仪器并且相关电力设备检测工作也得到了积极开展。
因此工作人员在电力设备检测过程中应当注重对紫外成像技术有着清晰的了解，并在此基础上通过紫外成像驾驶在电力设备的检测中的应用和研究促进电力系统整体水平的不断提升。
关键词：紫外成像技术；电力设备检测；应用；研究1紫外成像技术相关原理紫外成像技术通过电晕放电现象和其他局部化的放电现象的有效运用可以使带电体的局部电压应力超过临界值并会使空气发生游离而产生电晕放电现象。
在电力设备的运行过程中由于其经常会因为设计、制造、安装及维护等原因出现电晕现象、闪络现象与电弧现象，例如在放电过程中由于空气中的电子不断释放能量所以当电子释放能量时便会放出紫外线。
通常来说在在电力设备的电离放电时根据其电场强度的不同其产生的电晕、闪络或电弧也存在较大不同。
而紫外成像技术就是利用特殊仪器接收放电产生的紫外线信号并且经处理后成像并与可见光图像叠加从而有效达到确定电晕位置和电晕强度的目的，同时为进—步评价电力设备的整体性能和运行情况提供适当的依据。
除此之外，紫外成像技术的应用可以利用紫外线束分离器将输入的影像分离成两部分并将第一部分的影像传送到影像放大器上。
由于电晕放电会放射出波长大约230nm-405nln 的紫外线，而紫外成像技术的应用范围大多在240nm～280nm左右，因此较窄的波长范围产生的影像信号较为微弱，与此同时影像放大器的工作是将较为微弱的影像信号变为可视影像并且在没有太阳辐射的前提得到高清晰度的图像。
紫外成像仪的工作原理及应用
紫外成像仪的⼯作原理及应⽤ 紫外成像技术提供了⼀种全新的预知性检修⽅法，近年来在国外电⼒⾏业中应⽤⽇益⼴泛，但在我国还刚刚起步。
浙江红相科技股份有限公司是国内第⼀家掌握⽇盲型双光谱紫外成像技术的⼚家。
⽬前我国利⽤仪器检测⾼压设备放电情况的技术，⽐较先进有利⽤超声波检测、利⽤红外热像仪检测等。
超声波检测的原理是接收放电时发出的超声波，将其转换为⼈类可听见的声⾳，再根据其信号的强弱判断放电的位置和强度。
这种⽅法很难直观地准确定位距离较远的放电点，定量分析也⼗分困难；另外，还可⽤红外热像仪检测放电积累或者漏电流引起的温升，国内有很多专家深⼊探讨了温升与设备损坏程度之间的关系，但这毕竟是⼀种间接检测放电的⽅法。
相⽐之下，利⽤紫外成像技术可以直接观察放电情况，使得现场⼈员能迅速准确定位放电点，并可通过所记录的动态录像来分析放电的危害程度。
浙江红相科技股份有限公司相继推出TD80、TD90两款紫外成像仪，使得电晕检测便的更加容易和可⾏。
在⾼压设备电离放电时，根据电场强度（或⾼压差）的不同，会产⽣电晕、闪络或电弧。
电离过程中，空⽓中的电⼦不断获得和释放能量。
当电⼦释放能量即放电时，会辐射出光波和声波，还有臭氧、紫外线、微量的硝酸等。
紫外成像技术，就是利⽤特殊的仪器接收放电产⽣的紫外线信号，经处理后成像并与可见光图像叠加，达到确定电晕的位置和强度的⽬的，从⽽为进⼀步评价设备的运⾏情况提供依据。
紫外线的波长范围是40~400nm（，太阳光中也含紫外线，但由于地球的臭氧层吸收了部分波长的紫外线，实际上辐射到地⾯上的太阳紫外线波长⼤都在300nm以上，低于300nm的波长区间被称为太阳盲区。
空⽓的主要成分是氮⽓，⽽氮⽓电离时产⽣紫外线的光谱⼤部分处于波长280~400nm的区域内，只有⼀⼩部分波长⼩于280nm。
⼩于280nm的紫外线处于太阳盲区内，若能探测到，只可能是来⾃地球上的辐射。
最新⼀代紫外成像仪TD90，其原理就是利⽤这⼀段太阳盲区，通过安装特殊的滤镜，使仪器⼯作在紫外波长240~280nm之间，从⽽在⽩天也能观测电晕。
紫外成像技术在高速接触网电气故障检测中的应用
紫外成像技术在高速接触网电气故障检测中的应用 任 亮 检测监测技术 DOI：10.19587/ki.1007-936x.2020z2.022紫外成像技术在高速接触网电气故障检测中的应用任 亮摘 要：紫外成像技术可以实现远距离检测交流高压线路、电气设备外部绝缘状况，能够检测电气设备缺陷，精确定位放电位置，并通过分析放电情况判断放电对电气设备造成的危害。
紫外成像技术运用到高速接触网电气故障检测中，可以有效检测出接触网电气安全隐患和故障，保障高铁接触网安全运行。
关键词：紫外成像；接触网；检测Abstract: Ultraviolet imaging technology can be used to detect AC high-voltage lines, external insulation of electrical equipment, detect defects of electrical equipment, and accurately locate the location of discharge, and through the analysis of the discharge situation, the harm of the discharge to electrical equipment is judged. The application of ultraviolet imaging technology to the electrical fault detection of OCL high-speed railway can effectively detect the electrical hidden trouble and fault of OCL and ensure the safe operation of OCL for high speed railway.Key words: ultraviolet imaging; OCL; detection中图分类号：U226.8+1文献标识码：B文章编号：1007-936X(2020)z2-0095-040 引言随着我国高铁事业的快速发展，对高铁接触网运行可靠性要求越来越高。
紫外监测技术在电力系统中应用系列论述
紫外成像检测技术在电力系统中应用系列论述（一）紫外成像监测技术应用简介一、前言输电线路、变电站配电设备上的支柱绝缘子和悬挂式绝缘子经常发生断裂或污闪事故。
通常，是采用超声波探伤和目视检查。
超声波探伤速度慢，需要高空作业。
前苏联在1981年开发紫外线电子光学监测技术，并在1984年在全苏推广。
电气设备紫外成像检测技术可以检测电晕放电和表面放电特性以及电力设备外绝缘状态和污秽程度。
能够较明确的给出故障的特性、部位和程度。
不需另外备辅助信号源和各种检测装置为设备检测提供依据。
与其他检测手段相比，具有简单高效、直观形象、且不影响设备运行和安全方便诸多优点。
可以在电气设备多种缺陷和故障的检测中发挥作用。
下面将紫外（UV）检测与红外（IR）检测性能作一比较。
从表1可以看出，紫外成像检测技术比红外热成像检测技术有更广阔的应用前景。
紫外成像检测技术起源于前苏联。
在1981年前苏联开发了紫外线电子光学监测技术，并在1984年在全苏推广。
经过20多年研究、实践，俄罗斯继承了前苏联的紫外成像检测技术,并在不断应用和完善紫外成像检测技术基础上，总结了一整套成熟的针对各类设备缺陷的检测指导方法，其中包括检测前的准备、组织和技术措施，操作程序、检测误差、消除方法和判断标准。
近10年来紫外成像检测技术已在美国、英国、印度、日本、以色列得到广泛关注和应用。
他们中很多的国家电力公司已将紫外成像技术用于高压输电线路，变电站电力设备放电检测作为保证电力系统安全的重要技术手段。
如：导线外伤探测，绝缘子放电检测，高压设备污秽检查，电机绝缘缺陷检查，高压变电站、输电线路的整体维护，以及寻找无线电干扰源。
在美国 EPRI 对全部架空输电线路和变电站所有电力设施进行紫外成像检测。
在我国,一些省级以上的电力试验和研究单位（华东电力试验研究院，沈阳供电公司），大专院校（华北电力大学）也开展这方面的工作，取得了一定成果。
但多数仍在熟悉紫外成像仪器性能和摸索紫外成像结果与电气设备绝缘缺陷的相关性的阶段上。
浅析紫外成像技术在高压设备带电检测中的应用
浅析紫外成像技术在高压设备带电检测中的应用摘要：紫外成像技术在20世纪90年代末期已在电力系统中得到应用，与超声波检测和红外检测等传统方法相比，具有很多独特的优点。
实践证明，紫外线成像技术便是一种新型的带电检测技术，对于放电类缺陷，是一种有效的检测技术，相较于其他的检测技术有着明显的优势。
本文就研究紫外成像技术的原理、优点、影响因素以及在带电检测中的应用。
关键词：紫外成像；变电设备；带电检测；应用引言高压设备在运行过程中，受到自身的设计影响、施工影响、污秽附着物的影响、外部破坏的影响等，容易出现局部电晕和放电的情况，导致绝缘性不断下降，加速设备的损坏，影响设备的正常运转。
因此，高压设备必须定期维护，及时发现和处理设备放电的情况，保证设备的安全。
现阶段，对于高压设备的放电类缺陷带电检测主要包括红外热成像技术、目视观察法、紫外成像技术等。
由于电晕放电有着强度弱和目标小的特点，难以被人眼观察到，因此，目视观察法有着很大地局限性。
红外热成像主要通过测量温度来进行放电检测，但是一般情况的放电，温度变化并不明显，导致检测结果不准确。
相较于以上两种放电检测技术，紫外成像技术则有着很好的精度和准确度。
随着技术的不断发展，应用也越来越广泛。
紫外成像检测技术在这些年来得到了全面的发展，作为一项新的应用技术，通过对电力设备放电过程产生大量紫外线原理的应用，准确评估电力设备绝缘状态，有助于及时检查设备现有的放电缺陷。
这种技术与其他方法相比，具备简单方便、准确安全的优势，并且应用过程中也不会对其他的设备正常运行产生影响，因此有着巨大的发展前景。
1紫外成像技术1.1检测原理日常应用的诸多高压设备中，由于其局部有污秽、毛刺等会对局部场强畸变产生影响，因其增大而导致空气电离形成电晕，这时会向外界发射很多紫外线。
这就是紫外成像技术所应用的原理，简述为通过对特制光学传感系统对空气电离产生紫外线的利用，进行处理以后与可见光成像，将其显示在显示器上。
紫外成像仪
紫外成像仪什么是紫外成像仪紫外成像仪是一种专门用于检测和显示紫外线（UV）的光学仪器，用于研究和分析许多不同的领域，包括科学、工业和医学。
紫外线可以通过激发分子从基态到激发态，产生各种发光和荧光现象。
由于紫外线的波长较短，因此可以在可以检测可见光的波长范围之外检测到更多的样本信息。
紫外成像仪的应用科学领域在科学领域，紫外成像仪被用于研究各种生物和化学样本，包括DNA、蛋白质和其他分子。
例如，科学家可以使用紫外成像仪来检测荧光标记的分子，以研究它们的行为并了解它们在不同环境中的反应和交互。
工业领域紫外成像仪也广泛应用于工业领域，以检测和分析不同材料的性质。
例如，它可以用于检测电路板上的缺陷，或者在制药工业中用于检测和分析各种药物。
紫外成像仪还可以用于检测物体表面的无菌程度。
医学领域在医学领域，紫外成像仪被用于许多不同的应用，包括研究个体细胞和组织，以及检测和治疗各种疾病。
例如，它可以用于检测皮肤癌或对接受光疗治疗的患者进行监测。
紫外成像仪的工作原理紫外成像仪的工作原理与普通成像仪相似，都是通过光学透镜将物体反射或散发出来的光的图像转换为电信号，再通过转换芯片将电信号转换为数字信号输入计算机中处理。
不同的是，紫外成像仪会使用紫外线（UV）来检测样品。
当样品暴露在紫外线下时，样品中的某些分子会激发并发出可见光或荧光信号。
紫外成像仪可以检测到这些信号，并将信号转换为数字信号，以生成对应的图像。
在处理成像数据时，可以使用各种算法和统计模型来提取有关样品的信息。
紫外成像仪的优点相比于传统的光学成像技术，紫外成像仪具有许多优点：•可以检测到可见光范围之外的信息•紫外线可以增强样品的对比度•可以检测到同种分子不同的荧光发射谱紫外成像仪的缺点•在紫外线的照射下，可能会导致样品的变性和降解•紫外线对人体有一定的危害，需要提供适当的安全措施总结紫外成像仪在科学、工业和医学领域都有广泛的应用。
它可以检测到其他光学成像技术无法检测到的许多信息，具有很高的检测灵敏度和准确性。
紫外成像仪
注意事项
注意事项
、强电弧产生UV和IR。 、在许多场合由于加载不足无法进行红外检测。 、UV通道采用臭氧吸收所有太阳辐射的波段，为“太阳盲区”。就算在太阳光在UV仪器视场中，也能检测电 晕放电和定位。 、这些干扰也可以用超声波探伤法来检测，可显示干扰源的方向。与超声波探伤法相比，成像仪在远距离时 灵敏度更高，并能够准确定位干扰源。 、电晕并非是连续性现象；成像需要短时间的视频剪辑。
紫外成像仪
一种局部化的放电现象
01 产品简介
03 工作原理
目录
02 产品用途 04 注意事项
基本信息
紫外成像仪是指，电晕放电是一种局部化的放电现象，当带电体的局部电压应力超过临界值时，会使空气游 离而产生电晕放电现象。特别是高压电力设备，其常因设计、制造、安装及维护工作不良产生电晕、闪络或电弧。 在放电过程中，空气中的电子不断获得和释放能量，而当电子释放能量（即放电），便会放出紫外线。
工作原理
工作原理
UV和IR技术比较
UV（紫外成像仪检测）和IR（红外热像仪检测）技术的比较。UV检测和红外成像是一种互补性而非冲突性 技术。电力设施一个完整的检测应该包括紫外成像、红外成像和可见光检测。电晕是一种发光的表面局部放电， 由于空气局部高强度电场而产生电离。该过程引起微小的热量，通常红外检测不能发现。红外检测通常是在高电 阻处产生热点。紫外成像仪可以看到的现象往往红外成像仪不能看到，而红外成像仪可以看到的现象往往紫外成 像仪不能看到。谢谢观看产品简介产品简介
随着电力系统的电网规模的不断扩大、电力负荷要求的不断提高，电力系统中使用的各种类型的高压设备的 损坏、故障也不断增加，相应对预防性维护的要求也不断提高。输供电线路和变电站配电等设备在大气环境下工 作，在某些情况下随着绝缘性能的降低、出现结构缺陷，或表面局部放电现象，电晕和表面局部放电过程中，电 晕和放电部位将大量辐射紫外线，这样便可以利用电晕和表面局部放电的产生和增强间接评估运行设备的绝缘状 况和及时发现绝缘设备的缺陷。目前，可用于诊断目的的放电过程的各种方法中，光学方法的灵敏度、分辨率和 抗干扰能力最好。即采用高灵敏度的紫外线辐射接受器，记录电晕和表面放电过程中辐射的紫外线，再加以处理、 分析达到评价设备状况的目的。预防，减少设备发生故障造成的重大损失，具有很大的经济效益。
发电机组-紫外成像仪介绍
Ofil’s proprietary material Cannot be used without Ofil’s explicit consent
Stress – Grading Systems in Hydro Generators 水轮发电机的应力-分级系统
THE PHENOMENON 现象
Ofil’s proprietary material Cannot be used without Ofil’s explicit consent
