第一章方案设计综述

一、前言简述

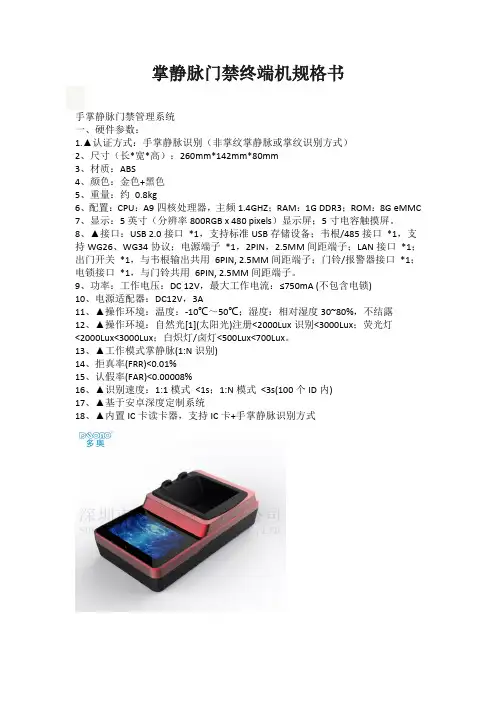

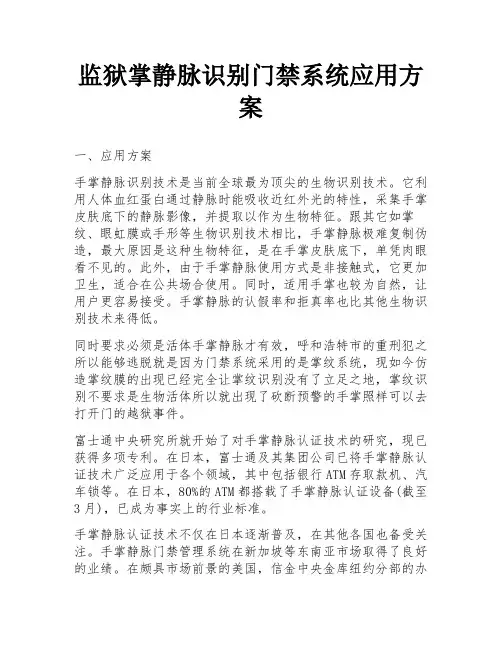

富士通手掌静脉识别技术是当前全球最为顶尖的生物识别技术。它利用人体血红蛋白通过静脉时能吸收近红外光的特性，采集手掌皮肤底下的静脉影像，并提取以作为生物特征。跟其它如指纹、眼虹膜或手形等生物识别技术相比，手掌静脉极难复制伪造，最大原因是这种生物特征，是在手掌皮肤底下，单凭肉眼看不见的。此外，由于手掌静脉使用方式是非接触式，它更加卫生，适合在公共场合使用。同时，适用手掌也较为自然，让用户更容易接受。手掌静脉的认假率和拒真率也比其他生物识别技术来得低。同时要求必须是活体掌静脉才有效，呼和浩特市的重刑犯之所以能够逃脱就是因为项目门禁系统采用的是指纹系统，现如今仿造指纹膜的出现已经完全让指纹识别没有了立足之地，指纹识别不要求是生物活体所以就出现了砍断预警的手指照样可以去打开门的越狱事件。

手掌静脉识别技术首次于2004 年在日本富士通公司开始应用，随后被推广至全球各地，在欧美已经广泛应用。客户包括金融业银行、高等学府、政府机构和公共医院等。这项科技于2005 年荣获华尔街时报最佳科技创新奖,也于2006 年在德国举行的国际家电展示（CES）获创新奖。2007 年，该项技术开始引入到中国大陆。

二、设计原则

先进实用性原则

在项目AB门互锁门禁系统设计中，必须遵循先进实用性原则。具体应用体现在以下方面：

系统智能化：项目AB门互锁门禁系统中采用的产品必须具有智能化特征，前端设备与系统必须有良好可靠的通讯能力和故障自动检测、报警功能。

操作简易化: 项目AB门互锁门禁系统中采用的产品和系统，必须应用具有良好的人机界面，使执勤操作人员能方便快捷的操作完成值班任务。

管理网络化：随着计算机网络技术高度发展和广泛应用，设计完成的AB门互锁门禁系统中所采用的产品和软件，必须应用了计算机网络通讯技术，便于数据记录完整，随时查询调用。

可扩展性：系统设计时，应对需要实现的功能进行合理的配置，并且这种配置是可以良好的兼容性和较低的成本扩展的。

系统稳定性原则

鉴于项目AB门互锁门禁系统是一个不间断长期工作的门禁系统特性，并且和我们的正常生活和工作息息相关，系统的稳定性显得尤为重要。特别是在大的系统应用中，稳定性更显重要。具体体现在以下两个方面：

系统运行可靠：要求从计算机的配置、AB门互锁门禁系统管理、前端设备的配置都要慎重选择，对所有的项目AB门互锁门禁系统中的硬件设备和软件系统进行反复测试认证。

保存和恢复设置方便：在实际运行中，即使系统的故障率非常低，也会因为各种意想不到的原因而出现问题。所以，在系统设计时，要考虑到设置数据的方便保存和快速恢复。

系统易维护性

项目AB门互锁门禁系统在做到系统故障率最低的同时，也考虑到即使因为意想不到的原因而发生问题时，保证数据的方便保存和快速恢复，并且保证紧急时能迅速地打开通道。整个系统的维护是在线式的，不会因为部分设备的维护，而停止所有设备的正常运作。主要体现在以下方面：

软件升级：系统的软件是最有可能升级的，选用的系统管理软件必须有厂家的免费升级承诺。升级的操作应能由系统管理员即可完成，不需要繁复的操作和专门的技术。

模块化结构：为方便硬件的维护和升级，设计时采用的设备应尽量为模块化产品。由其组成的系统应是模块化的。这样，便于系统的维护和升级。

在线式维护：由于项目AB门互锁门禁系统的特殊性，使得系统的工作不能停顿。因为一旦系统工作停顿，便会产生安防上的空白时段漏洞。不能说有一段时间漏洞就一定会出现问题，但不能保证不出问题。所以，系统的维护必须是在线式的，即在系统不停止工作的情况下，可以更换单元的备件。

三、设计依据及规范

●《中华人民共和国安全防范行业标准》 GA/T74-94

●《中华人民共和国公共安全行业标准》 GA/T70-94

●《看守所技防系统设计要求》

●《戒毒所技防系统设计要求》

●《安全防范工程程序与要求》GA/T 74-94

●《安全检查防范系统通用图形符号》GA/T 74-94

●《营业场所风险等级和防护级别的规定》GA 38-92

●《银行营业场所安全防范工程设计规范》GB/T 6572-1996

●《民用建筑电气设计规范》JGJ/T 16-92

●《工业企业通信设计规范》JGJ 46-81

●《工业企业通信接地设计规范》JGJ 79-85

●《建筑电气安装工程质量检验评定标准》GBJ 303-88

●《施工现场临时用电安全技术规范》JGJ 46-88

●《中国电气装置安装工程施工及验收规范》GBJ 232-82

●《系统接地的型式及安全技术要求》GB 14050-93

●《国际综合布线标准》 ISO/IEC11801

第二章系统结构和配置

一、系统功能结构模式

模式一：掌静脉识别1 ：N模式（掌静脉识别仪＋门禁控制器＋电锁）使用者将手掌放置于掌静脉识别仪上进行身份验证识别，经过识别确认合法身份后，控制器驱动对应的电锁打开门，并记录保存进门时间。

模式二：掌静脉识别1 : 1模式（掌静脉识别仪＋IC卡+门禁控制器＋电锁）使用者先在掌静脉识别仪上刷IC卡后，再将手掌放置于掌静脉识别仪上进行身份验证，经过识别确认合法身份后，控制器驱动对应的电锁打开门，并记录保存进门时间。

二、系统功能和特点

2.1、系统功能：

根据不同场所要求，本系统可以扩展为ABC三门以及更多门的多门互锁门禁，来达到更高级别的安全要求。还可以配合中心远程控制，来实现本地确认开门及中心远程开门相结合的AB互锁双门门禁。系统功能特点如下：

●双门互锁功能

当任一门受控需开启时，绝对禁止另一扇门处于开启状态，具有自动防尾随跟入功能。
