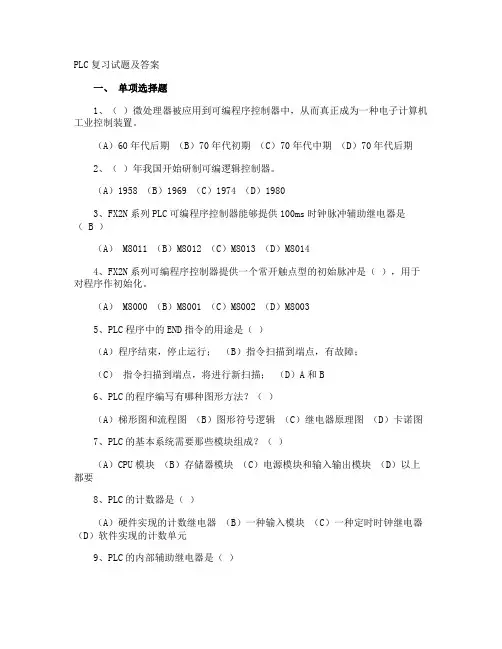

PLC复习试题及答案一、单项选择题1、（）微处理器被应用到可编程序控制器中，从而真正成为一种电子计算机工业控制装置。

（A）60年代后期（B）70年代初期（C）70年代中期（D）70年代后期2、（）年我国开始研制可编逻辑控制器。

（A）1958 （B）1969 （C）1974 （D）19803、FX2N系列PLC可编程序控制器能够提供100ms时钟脉冲辅助继电器是（ B ）（A） M8011 （B）M8012 （C）M8013 （D）M80144、FX2N系列可编程序控制器提供一个常开触点型的初始脉冲是（），用于对程序作初始化。

（A） M8000 （B）M8001 （C）M8002 （D）M80035、PLC程序中的END指令的用途是（）（A）程序结束，停止运行；（B）指令扫描到端点，有故障；（C）指令扫描到端点，将进行新扫描；（D）A和B6、PLC的程序编写有哪种图形方法？（）（A）梯形图和流程图（B）图形符号逻辑（C）继电器原理图（D）卡诺图7、PLC的基本系统需要那些模块组成？（）（A）CPU模块（B）存储器模块（C）电源模块和输入输出模块（D）以上都要8、PLC的计数器是（）（A）硬件实现的计数继电器（B）一种输入模块（C）一种定时时钟继电器（D）软件实现的计数单元9、PLC的内部辅助继电器是（）（A）内部软件变量，非实际对象，可多次使用；（B）内部微型电器（C）一种内部输入继电器（D）一种内部输出继电器10、PLC的特殊辅助继电器指的是（）(A) 提供具有特定功能的内部继电器（B）断电保护继电器（C）内部定时器和计数器（D）内部状态指示继电器和计数器11、PLC机的（）输出是无触点输出，用于控制交流负载。

(A) 继电器（B）双向晶闸管（C）单结晶体管输出（D）二极管输出12、PLC机的（）输出是有触点输出，既可控制交流负载又可控制支流负载。

(A) 继电器（B）晶闸管（C）单结晶体管（D）二极管输出13、PLC机的扫描周期与程序的步数、（）及所用指令的执行时间有关。

PLC控制技术习题库(含答案)

PLC控制技术习题库（含答案）一、单选题（共50题，每题1分，共50分）1、与主控接点下端相连的常闭触点应使用指令()。

A、LDIB、ANIC、ORID、AND正确答案：A2、FX系列PLC中SET,表示什么指令（）A、下降沿B、上升沿C、输入有效D、置位正确答案：D3、在利用状态继电器编制顺序控制程序时，每个状态继电器都有各自的置位和（）信号，并有各自要做的操作。

A、保持B、复位C、报警D、清零正确答案：B4、工业中控制电压一般是多少伏（）。

A、110VB、220VC、36VD、24V正确答案：D5、（）指令和（）指令均可用于步的活动状态的转换，将原来的活动步对应的状态寄存器复位，此外还有自保持功能。

A、SET RSTB、OUT SETC、STL RET正确答案：B6、一般而言,PLC的I/O点数要冗余多少? （）。

A、1B、05C、15D、2正确答案：A7、触摸屏是用于实现替代哪些设备的功能（）A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：C8、工业级模拟量,哪一种更容易受干扰（）A、uA级B、mA级C、A级D、10A级正确答案：A9、在顺序控制系统中，STL触点右边不能使用（）指令A、MRDB、MPPC、MPS正确答案：C10、下列不属于PLC硬件系统组成的是（）。

A、中央处理单元B、输入输出接口C、用户程序D、I/O扩展接口正确答案：C11、热继电器在电路中做电动机的什么保护？（）A、短路B、过压C、过载D、过流正确答案：C12、FX2型PLC使操作元件中数带进位一起右移n位的指令是()。

A、RORB、ROLC、RCRD、RCL正确答案：C13、FX系列PLC,主控指令应采用（）A、CJB、MCC、GO TOD、SUB正确答案：B14、步进电机的加减速是通过改变哪个参数实现的？（）A、脉冲频率B、电压C、脉冲数量D、脉冲占空比正确答案：A15、一般而言,FX系列PLC的AC输入电源电压范围是多少? （）A、DC24VB、86-264VACC、220－380VACD、24VAC－220VAC正确答案：B16、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？（）A、5B、11C、10D、9正确答案：A17、下列不属于大型PLC应用的场合是（）。

plc部分复习题及答案

1. S7-200型PLC的定时器包括（）（）（）三种类型。

2. S7-200系列PLC的（）与（）两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。

3. PLC由两种操作模式，即和。

4. 在PLC运行的第一个扫描周期为ON的特殊存储器位是（）。

5. CPU224系列PLC共有（）个高速计数器，其中只有1种工作模式的是（）和（）。

6. PLC的输入模块一般使用（）来隔离内部电路和外部电路。

7. PLC的输出接口类型有( ) 、( )与( ）。

8. EM235模拟量模块最多可连接（）个模拟量输入信号。

9. PLC的运算和控制中心是。

10. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。

11. 如果系统负载变化频繁，则最好选用型输出的PLC。

12. 对于系统输出的变化不是很频繁，建议优先选用型输出模块。

13. 在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。

14. 中断程序标号指令的语句表指令的格式INT，n，其中n指的是（）。

15. （）可以输出一串占空比为50%的脉冲，用户可以控制脉冲的周期和个数，（）可以输出一串占空比可调的脉冲，用户可以脉冲的周期和脉宽。

16. 定时器中断由1ms延时定时器和产生。

17. 定时器T32分辨率（）ms，采用（）方式刷新。

18. 顺序控制继电器指令包括三个指令。

19. 子程序可以嵌套，嵌套深度最多为层。

20. PLC运行时总是ON的特殊存储器位是（）。

21. 用来计数比CPU扫描速率还要快的事件的是（）。

22. 其常开触点（），常闭触点（）。

复位输入电路(R)（）时计数器被复位，复位后其常闭触点（），当前值为（）。

23. S7-200CPU的中断源大致可分为：，，。

24. 可编程序控制器主要由（）、（）、（）、（）组成。

25. VD200是S7-200 PLC的（）存储器，其长度是（）位。

PLC复习题（答案仅供参考）

PLC复习题（答案仅供参考）《电⽓与PLC控制技术》练习题⼀、填空题1、低压电器按动作原理分为⾃动电器和⼿动电器两类。

2、低压电器按⼯作原理分为电磁式电器和⾮电量控制电器两类。

3、低压电器按⽤途分为执⾏电器、控制电器、主令电器和配电电器四类。

4、低压断路器可配备漏电、⽋压、短路、失压、过载等保护功能。

5、主令电器种类繁多，常⽤的主令电器有控制按钮、⾏程开关、万能转换开关和主令控制器等。

6、交流接触器上的短路环的作⽤是减少衔铁吸合时产⽣的噪声和振动。

7、低压控制电器常⽤的灭弧装置有磁吹式、灭弧栅式两种。

8、继电器⼀般不是⽤来直接控制较强电流的主电路，⽽是通过接触器或其他电器对主电路进⾏控制。

9、热继电器是利⽤电流热效应来切断电路的保护电器。

10、控制线路原理图⼀般分为主电路和控制电路两部分。

11、原理图中，各电器的触头都按未通电或不受外⼒作⽤时的正常状态画出。

12、异步电动机作Y—△降压起动时，起动电流是全压起动电流的 1、3 __倍。

13、中间继电器是⼀种传递中间信号的电磁继电器，可⽤于信号放⼤，也可将⼀个信号转换成多个信号，从⽽增加触点数⽬。

14、⼯⼚电器按适⽤的电压范围分类可分为⾼压电器和低压 _电器。

15、中间继电器的作⽤是_信号放⼤、_增加触电数⽬。

16、空⽓式时间继电器可做成通电延时__ 型和断电延时__型。

17．电压继电器按其⽤途不同可分为控制⽤继电器、保护⽤继电器。

18．电磁机构吸引线圈按电流种类不同可分为直流、交流；按在电路中联接⽅式不同可分为电流、电压。

19、PLC的控制功能包含逻辑运算、定时、计数、顺序控制、算数运算五个⽅⾯。

20、编程器⼀般分为通⽤编程器和专⽤编程器两类。

21、PLC扫描⽤户程序的过程可分为输⼊采样、程序执⾏、输出刷新三个阶段。

22、PLC的输⼊形式有和两种。

23．T199为 100 ms的通⽤计时器。

24．C199为 16 位断电保持型计数器。

25、PLC的基本单元由、、、、等部件组成。

PLC复习题答案

PLC复习题一、填空1、可编程控制器的硬件主要由CPU、存储器、输入偷出单元、通信接口、扩展接口电源等几大部分组成。

2、输入输出信号有开关量、模拟量、数字量三种类型。

3、可编程控制器的输出有三种形式：一种是晶闸管输出、一种是继电器输出、晶体管输出。

4、一般将输入/输出总点数在256点以内的PLC称为小型PLC；输入/输出总点数大于256点、小于2048点的PLC称为中型PLC；输入/输出总点数超过2048点的PLC称为大型PLC。

5、PLC的工作方式是循环扫描工作方式6、在扫描输入阶段，PLC将所有输入端的状态送到输入映象寄存器保存7、通讯能力是指PLC与PLC．PLC与计算机之间的数据传送及交换能力8、PLC的平均无故障时间一般可达3-5万小时9、一般而言,PLC的I/O点数要冗余10%10、PLC设计规范中,RS232通讯的距离是15M，.PLC的RS485专用通讯模块的通讯距离是500M11工业中控制电压一般是24V伏12三菱FX系列PLC普通输入点,输入响应时间大约是10ms13.FX1N系列最多能扩展到128个点，.FX2N系列最多能扩展到256个点14三菱FX型PLC一个晶体管输出点输出电压是DC24V，输出电流是300mA15FX2N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是20K，FX1N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是100K16模拟量模块有专用的扁平电缆（与模块打包出售）与CPU通信，并通过此电缆由CPU向模拟量模块提供5V DC的电源。

此外，模拟量模块必须外接24V DC电源。

17 如图所示输入触点是___I0.0___，输出线圈是_Q0.0____，常开触点Q0.0的作用是_ 自锁 _18如图所示，当I0.0处于接通状态时，QO.2将置3位，分别是Q0.2____、__ Q0.3__、_ Q0.4___若要使Q0.2复位，必须接通_ I0.1___19辅助线圈的常开和常闭触点使用次数不限，在PLC内可自由使用。

PLC复习试题库及答案

第一章 PLC 的硬件与工作原理一、填空题1 、PLC 主要由 CPU 、 I/O 、储存器和通信模块等组成。

2、继电器的线圈“断电”时，其常开触点断开，常闭触点接通。

3 、外部输入电路接通时，对应的过程映像寄输入存器为 ON 状态，梯形图中后者的常开触点接通，常闭触点 _断开_。

4、若梯形图中输出 Q 的线圈“断电”，对应的过程映像输出寄存器为 OFF 状态，在修改输出阶段后，继电器型输出模块中对应的硬件继电器的线圈断电，其常开触点断开，外部负载不工作。

5、手持式编程器可以为 PLC 编写语句表方式的程序。

6 、PLC 一般能 (能，不能)为外部传感器提供 24V 直流电源。

7 、PLC 的输出接口类型有继电器，晶闸管与场效应晶体管。

8 、PLC 的软件系统可分为系统程序和用户程序两大部分。

9 、按结构形式分类， PLC 可分为__整体_式和_模块_式两种。

10 、PLC 采用_循环扫描_工作方式，其过程可分为五个阶段： _ 自诊断检查__ ，通信处理，输入采样， _执行用户程序_和_输出改写_，称为一个扫描周期。

11、将编程器内编写的程序写入 PLC 时， PLC 必须处在_STOP_模式。

二、简答题1、在复杂的电气控制中，采用 PLC 控制与传统的继电器控制有哪些优越性？2、什么是可编程控制器？它的特点是什么？3 、PLC 控制系统与传统的继电器控制系统有何区别？4、PLC 数字量输出接口按输出开关器件的种类不同，有哪几种类型？它们各有什么特点？5、简述 PLC 的扫描工作过程。

6、为什么 PLC 中软继电器的触点可无数次使用？7 、PLC 按 I/O 点数和结构形式可分为几类？8 、PLC 执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1 、PLC 的输入电路均采用光电耦合隔离方式。

(×)2 、CPU224 型 PLC 本机 I/O 点数为 14/10 。

plc期末复习题及答案

plc期末复习题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑单元答案：A2. PLC的工作原理基于（）。

A. 顺序控制B. 循环控制C. 并行控制D. 事件控制答案：B3. PLC的输入设备通常包括（）。

A. 按钮和传感器B. 开关和继电器C. 显示器和打印机D. 电机和驱动器答案：A4. PLC的输出设备通常包括（）。

A. 指示灯和蜂鸣器B. 显示器和打印机C. 传感器和按钮D. 开关和继电器答案：A5. PLC的编程语言中，梯形图属于（）。

A. 文本编程语言B. 图形编程语言C. 机器语言D. 汇编语言答案：B6. PLC的扫描周期包括（）。

A. 输入扫描、程序执行、输出刷新B. 输入扫描、程序执行、输出处理C. 输入处理、程序执行、输出扫描D. 输入处理、程序执行、输出刷新答案：A7. PLC的存储器中，用户程序存储在（）。

A. 只读存储器B. 随机存取存储器C. 可编程非易失性存储器D. 可擦写可编程只读存储器答案：C8. PLC的通信接口通常支持（）。

A. 以太网B. 串行通信C. 无线通信D. 所有以上选项答案：D9. PLC的故障诊断功能包括（）。

A. 错误代码显示B. 程序跟踪C. 状态指示D. 所有以上选项答案：D10. PLC的扩展模块包括（）。

A. 输入/输出模块B. 通信模块C. 特殊功能模块D. 所有以上选项答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出（I/O）模块是用于连接PLC与外部______和执行器的接口。

答案：传感器2. PLC的扫描周期从______开始，经过程序执行，最后进行输出刷新。

答案：输入扫描3. 在PLC的梯形图中，常闭触点通常用______表示。

答案：一个带有斜杠的圆圈4. PLC的程序存储器可以存储用户编写的______。

答案：控制程序5. PLC的输出刷新阶段，PLC会将程序执行的结果输出到______。

(完整版)PLC习题及答案

一、选择题1.PLC配有的存储器中内容只能读出，不能写入的存储器是（）。

A RAMB ROMC EPROMD EEPROM 答案：B2.PLC的I/O点数是指PLC上输入、输出点数（）。

A 之和 B 之差 C 之积 D 无关答案：A3.PLC的运算和控制中心是( )。

A 存储器 B I/O系统 C 微处理器 D 寄存器答案：C4. ( )是由PLC生产厂家编写的，固化到ROM中。

A 系统程序 B 用户程序 C 工作程序 D 用户数据答案：A5.PLC输入和输出继电器的编号通常都是( )。

A 二进制 B 八进制 C 十进制 D 十六进制答案：B6.（）年，美国首先研制成功第一台可编程控制器。

A 1969 B 1973 C 1979 D 1989 答案：A7.I/O模块是（）的简称。

A 输入模块 B 输出模块 C 输入模块与输出模块 D 设备端口模块答案：C8.PLC的L+及M端口间电压一般是（）伏。

A DC24V B DC36V C AC110V D AC220V 答案：A 29.一般而言，PLC的AC输入电源电压范围是（）。

A 24VAC B 85-264V AC C 220－380V AC D 24V AC－220V AC 答案：B10.小型PLC一般不支持哪种编程语言（）。

A梯形图 B C语言 C 顺序功能图(SFC) D 指令表答案：B11.第一台PLC是由以下（）公司研制成功的。

A GE公司 B DEC公司 C ABB公司D SIMENS公司答案：B12.PLC输出线圈的常开、常闭触点的使用数量是（）。

A 50个 B 100个 C 1000个 D 无数个答案：D13.PLC 的输入模块一般使用( )来隔离内部电路和外部电路。

A光电耦合器 B继电器 C 传感器 D电磁耦合答案：A14.PLC的工作方式是（）。

A等待工作方式 B中断工作方式 C扫描工作方式 D循环扫描工作方式答案：D15.下列不属于PLC硬件系统组成的是（）。

PLC复习题答案

PLC复习题一、填空1、可编程控制器的硬件主要由CPU、存储器、输入偷出单元、通信接口、扩展接口电源等几大部分组成..2、输入输出信号有开关量、模拟量、数字量三种类型..3、可编程控制器的输出有三种形式：一种是晶闸管输出、一种是继电器输出、晶体管输出..4、一般将输入/输出总点数在256点以内的PLC称为小型PLC；输入/输出总点数大于256点、小于2048点的PLC称为中型PLC；输入/输出总点数超过2048点的PLC称为大型PLC..5、PLC的工作方式是循环扫描工作方式6、在扫描输入阶段;PLC将所有输入端的状态送到输入映象寄存器保存7、通讯能力是指PLC与PLC．PLC与计算机之间的数据传送及交换能力8、PLC的平均无故障时间一般可达3-5万小时9、一般而言;PLC的I/O点数要冗余10%10、PLC设计规范中;RS232通讯的距离是15M;.PLC的RS485专用通讯模块的通讯距离是500M 11工业中控制电压一般是24V伏12三菱FX系列PLC普通输入点;输入响应时间大约是10ms13.FX1N系列最多能扩展到128个点;.FX2N系列最多能扩展到256个点14三菱FX型PLC一个晶体管输出点输出电压是DC24V;输出电流是300mA15FX2N系列PLC;晶体管输出类型的PLC主机;能输出脉冲频率是20K;FX1N系列PLC;晶体管输出类型的PLC主机;能输出脉冲频率是100K16模拟量模块有专用的扁平电缆与模块打包出售与CPU通信;并通过此电缆由CPU向模拟量模块提供5V DC的电源..此外;模拟量模块必须外接24V DC电源..17 如图所示输入触点是___I0.0___;输出线圈是_Q0.0____;常开触点Q0.0的作用是_ 自锁_18如图所示;当I0.0处于接通状态时;QO.2将置3位;分别是Q0.2____、__ Q0.3__、_ Q0.4___若要使Q0.2复位;必须接通_ I0.1___19辅助线圈的常开和常闭触点使用次数不限;在PLC内可自由使用..20．PLC工作过程分为输入处理、程序处理和输出处理三个阶段二、单项选择1．世界上第一台PLC生产于 cA．1968年德国 B．1967年日本C．1969年美国 D． 1970年法国2．世界上第一代PLC所在的年代是 ;其特点主要为 ..A．1973-1980;8位CPU．磁芯存储器B．1969-1972;1位CPU．磁芯存储器C．1981-1983;16位CPU．半导体存储器 D．1968-1973;4位CPU．磁芯存储器3． PLC英文名称的全称是A．programming logic controller B．programmable logical controller C．programmer logical controller D．programing logic controller4.下列不属于PLC硬件系统组成的是A.中央处理单元B.输入输出接口C.用户程序D.I/O扩展接口5. 下列PLC系列中不属于单元式结构的是A.西门子S7-200系列B.三菱F1．F2系列C.欧姆龙CPM1A．CPM2A系列D.西门子S7-400系列6. 下列不是小型PLC产品的是A.三菱公司的F1．F2．FXOB.欧姆龙的欧姆龙的CPM*系列C.西门子的S7-400系列D.施耐德的Twido系列7. 下列不属于大型PLC应用的场合是A.大规模过程控制B.分布式控制系统C.工厂自动化网络D.小型的机电产品8. 下列不属于PLC的模拟量控制的是A．温度 B．液位 C．压力D．灯亮灭9. 下列不属于PLC的数据处理功能应用的场合是A.大．中型控制系统B.柔性制造系统C.机器人的控制系统D.普通机床电气系统10. 下列不属于PLC通信联网时用到的设备是A．RS-232或RS-422接口 B．PLC专用通信模块C．普通电线D．双绞线．同轴电缆．光缆双绞线．同轴电缆．光缆11.PLC是在什么控制系统基础上发展起来的A．电控制系统 B．单片机 C．工业电脑D．机器人12．PLC电池电压降低至下限;应怎么处理:A．没关系B．及时更换电池 C．拆下电池不管13．十六进制的1F;转变为十进制是多少A．31 B．15 C．30 D．3214．三菱FX型PLC输出点中;继电器一个点最大的通过电流是多少A．1A B．200 mA C．300 mA D．2A15．PLC具有逻辑功能;其逻辑“与”指令与继电器触点的相对应 B A．并联 B．串联 C．混联16. PLC一般使用的交流电源为 CA．380V B．110V C． 220V17．PLC的一个扫描周期大致可以分为C 个阶段..A．4 B．2 C．318．PLC的编程语言不包括 CA．梯形图 B．语句表 C． C语言19．常开触点指令在梯形图中表示为 AA．B． C．20．当执行置位指令时;从指定的地址bit为开始的N各点都被 AA．接通 B.断开 C. 不变21．增计数器指令用 BA 表示A.CTDB. CTUC.CTB22．关于STEP7—Micro/WIN4.0编程软件;以下说法正确的是 AA. 必须先通讯才能下载B.必须先下载才能通讯C.以上说法都不对23．热继电器在电路中做电动机的什么保护A．短路B．过载 C．过流 D．过压24．PLC的输出方式为晶体管型时;它适用于哪种负载A．感性 B．交流C．直流 D．交直流25．二进制数1011101等于十进制数的A．92 B．93 C．94 D．95三．判断题：1．最初开发制造PLC的主要目的是为了保证控制系统可靠运行..2．PLC可以向扩展模块提供24V直流电源..3．系统程序是由PLC生产厂家编写的;固化到RAM中..4．PLC有与．或．非三种逻辑运算..5. PLC是一种数字运算操作的电子系统..6．梯形图中某一输出继电器的线圈“通电”时;对应的输出映像寄存器为0状态..输出模块中对应的硬件继电器的线圈失电;其常开触点闭合;使外部负载通电工作..7．PLC在RUN工作模式时;执行一次扫描操作需的时间称为扫描周期..8．在梯形图中;某个编号继电器和触点可以无限次使用..如果同一继电器的线圈使用两次;PLC将其视为语法错误;绝不允许出现..9．梯形图中;除了输入继电器没有线圈;只有触点;其他继电器既有线圈;又有触点..10．在用PLC控制电机正反转过程中;电机要实现软件与硬件双重互锁..11．与主控触点相连的触点必须使用LD或LDI指令..12． SET；复位指令;使操作保持ON的指令..13． RST：置位指令;使操作保持OFF的指令..14．在继电器电路图中;触点可以放在线圈的左边;也可以放在线圈的右边;但是在梯形图中;线圈和输出类指令例如RST．SET和应用指令必须放在电路的最右边..15．并行数据通信是指以字节或字为单位的数据传输方式..16．手动复位型热继电器;其常闭触点可以在PLC的输出电路中与控制电动机的交流接触器的线圈串联..17． PLC的价格与I\O点数有关;减少输入\输出点数是降低硬件费用的主要措施..18．RS232和RS485接口是计算机和PLC都有通用的串行口通信接口..19．定时器定时时间长短取决于定时分辨率..20．PLC扫描周期主要取决于程序的长短..四、简答题1、简述PLC的工作过程..答：PLC的工作过程一般分为输入刷新、程序执行、输出刷新三个阶段..P50 2．举例说明常见的哪些设备可以作为PLC的输入设备和输出设备答：输入端的设备类型可以是限位开关、按钮、压力继电器、继电器触点、接近开关、选择开关、光电开关等..输出端的设备类型可以是电磁阀的线圈、电动机的启动器、控制柜的指示器、接触器的线圈、LED灯、指示灯、继电器的线圈、报警器和蜂鸣器等..3．如何进行S7-200的电源需求与计算答：所谓电源计算;就是用CPU所能提供的电源容量减去各模块所需要的电源消耗量..S7-200 CPU模块提供5V DC和24V DC电源..当有扩展模块时;CPU通过I/O总线为其提供5V电源;所有扩展模块的5V电源消耗之和不能超过该CPU提供的电源额定值..若不够用;不能外接5V 电源..4．连接计算机的RS-232C接口和PLC的编程口之间的编程电缆时;为什么要关闭PLC 的电源答：不关闭PLC的电源;可能造成通信口烧毁..五、程序分析及程序设计1 若要使线圈Q0.0接通5S后线圈Q0.2再接通;下图程序能否实现若能实现请说明理由;若不能实现请予以改正..2. 某一喷泉池中有三种喷头A、B和C;其喷水规律是：B喷头先喷水4秒;接下来是A和C 喷头同时喷水6秒;最后是B喷头又喷水3秒..停止喷水2秒钟之后;又从头开始..试写出PLC的控制程序。

《PLC》复习题及部分答案

《PLC》作业及部分答案第一题：判断1、PLC是英文“Programmable Logic Controller”的缩写，所以PLC的中文名称应该是“可编程序逻辑控制器”。

（×）2、PLC、机器人、CAD/CAM、CNC被称为现代工业自动化的四大支柱。

（√）3、1969年，美国数据设备公司（DEC）研制出第一台PLC，其名称为“PLC—14”。

（×）4、一台PLC由中央处理器，存储器，输入输出接口，通讯接口，扩展接口，电源组成。

（×）5、一台PLC由硬件部分和软件部分组成。

（√）6、PLC的开关量输入接口都采用光/电耦合方式传送输入信号。

（√）7、PLC的开关量输入接口都能接受直流、交流信号。

（×）8、PLC的开关量输出接口都采用光/电耦合方式传送输出信号。

（×）9、PLC的生产厂家对其输出点进行了分组，各组采用不同的输出接口形式。

（×）10、PLC的生产厂家对其输出点进行了分组，各组采用相同的输出接口形式。

（√）11、S7-200PLC的继电器输出接口允许连接外部电源的最高电压是240V AC。

（√）12、S7-200PLC的输入接口连接外部电源的电压是24V。

（√）13、PLC的工作方式有循环扫描和中断两种。

（√）14、对于S7-200PLC，任何时候都可以通过STEP7编程软件中上“运行”按钮让PLC外于运行状态。

（×）15、只要PLC程序中使用了联锁结构，外部接线时的联锁触头可以不接。

（×）16、尽管PLC程序中使用了联锁结构，外部接线时的联锁触头必须连接。

（√）17、用STEP7WIN32编程软件在默认状态下编写程序时，使用了两个Q0.0普通线圈，则在“编译”时会出现“致命错误”，系统会拒绝下载程序至PLC。

（×）18、用STEP7WIN32编程软件在默认状态下编写程序时，在一个网络中写了两个无能流关联的程序块，则在“编译”时会出现“网络太大，无法编译”，系统会拒绝下载程序至PLC。

plc复习与练习题(附答案)

工厂电气控制技术（PLC）复习题一、填空题1、PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟。

2、电压继电器是反映电压信号变化的控制电器，其线圈与负载并联连接。

3、热继电器是应用电流的热效应原理来工作的电器，主要用来电动机的过载保护。

4、PLC工作过程的两个显著特点是循环扫描和集中采样、输出。

5、将一个接触器的常闭触点串接到另一个接触器的线圈电路中的控制方式，称电气互锁。

6、PLC的内部继电器实际上是PLC存储器中的内部标志位存储器，有两种状态： 1 和 0 。

7、继电器控制线路与PLC的梯形图十分相似，但有本质的不同：一个是硬件线路控制，一个是软件程序控制。

8、PLC的输入/输出信号处理过程主要有输入采样阶段、程序执行阶段、输出刷新三个阶段。

9、速度继电器常用于笼型异步电动机的反接制动控制电路中。

10、PLC的输出电路主要有继电器输出、晶体管输出、晶闸管输出三种类型。

11．S7-200型PLC通电延时定时器（TON）的输入（IN）电路接通时开始定时，当前值大于等于设定值时其定时器位变为 ON ，其常开触点接通。

12、S7-200型PLC加计数器，若计数输入电路(CU) 有上升沿信号、复位输入电路(R) 低电压，计数器的当前值加1。

当前值大于等于设定值时，其常开触点闭合。

13、依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁。

14、字节是PLC中数据运算和存储的基本单位，一个字节由 8 个位（Bit）组成，两个字节构成一个字。

15、交流接触器主要由电磁系统、触头系统、灭弧装置组成。

16、位置开关是一种根据运动部件的行程位置而切换电路的电器。

17、电流继电器是反映电流信号变化的控制电器，其线圈与负载串联连接。

18、多地点控制的接线原则是启动按钮应并联连接、停止按钮硬串联连接。

19、空气阻尼式时间继电器是利用空气阻尼作用原理来获得延时动作的。

20、可编程序控制器主要由 CPU 、存储单元、接口单元和电源单元组成。

《PLC技术应用》复习题(全册、分章节、分题型,附答案)

《PLC技术应用》复习题（全册、分章节、分题型，附答案）一.单选题第一单元A1.PLC是在（）控制的基础上发展起来的。

继电控制单片机工业电脑机器人C2.FX2n系列可编程控制器是下列哪个公司研制开发的系列产品（）西门子欧姆龙三菱A.BD3.可编程序逻辑控制器PLC最初具备()功能。

逻辑控制顺序控制定时计数以上都是C4.输入采样阶段是PLC的中央处理器，对各输入端进行扫描，将输入端信号送入（）。

累加器指针寄存器输入映像寄存器存贮器A5.国内外PLC各生产厂家都把（）作为第一用户编程语言。

梯形图指令表逻辑功能图C语言D6.下面（）不是输入输出滞后时间的组成部分。

输入模块滤波时间输出模块滤波时间扫描工作方式产生的滞后时间内部处理所用的时间C7.如果PLC控制系统负载变化频繁且负载较大，则应该用（）输出形式的P LC。

继电器晶体管双向晶闸管B8.PLC在工业生产现场工作，对PLC的I/O接口的要求说法正确的是（）应具有良好的接地能力应具有良好的抗干扰能力应具有断电保持功能应具有报警功能C9.PLC用户程序的执行采用（）工作方式循环单次扫描随机D10.在停止模式下，PLC只进行（）工作。

内部处理和程序执行输入处理和程序执行输入处理和通信服务内部处理和通信服务B11.FX2N-16MT基本单元的输出形式为（）。

继电器输出晶体管输出晶闸管输出接触器输出A12.可编程控制器的存储器中，可进行读写的是（）RAMROMPROMEPROMB13.在输入处理阶段，PLC以扫描方式按循序将所有输入信号的状态读入到（）中存储起来。

CPU输入映像寄存器输出映像寄存器系统程序存储器B14.PX系列PLC中的输入继电器采用（）进制的数字编号二八十十六D15.在程序中供编程的输出继电器的常开和常闭触点，可以使用（）次八十一一无数第二单元A16.在执行PLC写入程序之前，必须将PLC置于（）状态STOPRUN断电报警D17.在PLC写入程序选择“范围设置”时，所设置的程序范围，必须（）对应的程序步。

plc综合复习题填空判断选择答案

题型：单选：1分*10 =10分判断：1分*10 =10分简答题：5分*4 =20分分析题：5分*6=30分综合设计题：10分*3=30分一、填空题1.电器按工作电压等级分为两种，低压电器用于交流电压1200V、直流电压1500V 以下的电路中；当电器工作在大于以上电路电压时，称为高压电器。

2．电力拖动自动控制系统中常用的低压控制电器有接触器、继电器、熔断器低压断路器、位置开关、按钮和刀开关等。

3.接触器主要由电磁系统、触头系统和灭弧装置组成。

4.接触器按其主触头所控制主电路电流的种类可分为交流接触器和直流接触器两种。

5.交流接触器的线圈通以直流电，铁心用硅钢片冲压而成。

为便于散热，线圈做成短而粗的圆筒状。

6.直流接触器的线圈通以直流电，铁心用整块钢块制成。

为使线圈散热良好，通常将线圈绕制成长而薄的圆筒状。

7. 接触器的触头按其所控制的电路可分为主触头和辅助触头。

主触头用于接通或断开主电路，允许通过较大的电流；辅助触头用于接通或断开控制电路，只能通过较小的电流。

8．线圈未通电时触点处于断开状态的触点称为常开触点，而处于闭合状态的触点称为常闭触点。

9.常见的灭弧装置有电动力灭弧、灭弧栅灭弧和_磁吹_灭弧装置。

10．由于热惯性的原因，热继电器不能用作短路保护，主要用于电动机的长期过载保护。

11.熔断器是一种简单而有效的保护电器，在电路中主要起短路保护作用。

12．低压断路器又称自动空气开关或自动开关，是低压配电网络中非常重要的保护电器。

13．漏电保护器是常用的一种保护电器。

当低压电网发生人身触电或设备漏电时，漏电保护器能迅速自动切断电源，从而避免造成事故。

二、判断题（判断下列说法的正误，正确的在括号中注“T”，错误的注“F”）(F)1.接触器用来通断大电流电路，同时还具有欠电压或过电压保护功能。

(T)2.交流励磁的接触器铁心材料用硅钢片冲压而成，以减少铁心中产生的涡流和磁滞损耗，防止铁心发热。

(F)3.交流和直流励磁的接触器铁心端面上都安装有一个铜制的短路环。

plc部分复习题及答案

1. S7-200型PLC的定时器包括（）（）（）三种类型。

2. S7-200系列PLC的（）与（）两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。

3. PLC由两种操作模式，即和。

4. 在PLC运行的第一个扫描周期为ON的特殊存储器位是（）。

5. CPU224系列PLC共有（）个高速计数器，其中只有1种工作模式的是（）和（）。

6. PLC的输入模块一般使用（）来隔离内部电路和外部电路。

7. PLC的输出接口类型有( ) 、( )与( ）。

8. EM235模拟量模块最多可连接（）个模拟量输入信号。

9. PLC的运算和控制中心是。

10. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。

11. 如果系统负载变化频繁，则最好选用型输出的PLC。

12. 对于系统输出的变化不是很频繁，建议优先选用型输出模块。

13. 在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。

14. 中断程序标号指令的语句表指令的格式INT，n，其中n指的是（）。

15. （）可以输出一串占空比为50%的脉冲，用户可以控制脉冲的周期和个数，（）可以输出一串占空比可调的脉冲，用户可以脉冲的周期和脉宽。

16. 定时器中断由1ms延时定时器和产生。

17. 定时器T32分辨率（）ms，采用（）方式刷新。

18. 顺序控制继电器指令包括三个指令。

19. 子程序可以嵌套，嵌套深度最多为层。

20. PLC运行时总是ON的特殊存储器位是（）。

21. 用来计数比CPU扫描速率还要快的事件的是（）。

22. 其常开触点（），常闭触点（）。

复位输入电路(R)（）时计数器被复位，复位后其常闭触点（），当前值为（）。

23. S7-200CPU的中断源大致可分为：，，。

24. 可编程序控制器主要由（）、（）、（）、（）组成。

25. VD200是S7-200 PLC的（）存储器，其长度是（）位。

plc技术及应用复习题及答案

一、填空题（每空2分，总计20分）1.PLC的最基本的应用是用它来取代传统的__ __进行__________控制。

2.可编程控制器采用一种可编程序的存储器，在其内部存储执行、__、定时、计数和算术运算等操作的指令，通过数字式和模拟式的 _________来控制各种类型的机械设备和生产过程。

3.手持式编程器可以为PLC编写方式的程序。

4. _ 是初始化脉冲，仅在_ _时接通一个扫描周期。

5.选择PLC型号时，需要估算，并据此估算出程序的存储容量，是系统设计的最重要环节。

6.PLC一般（能，不能）为外部传感器提供24V直流电源。

二、选择题（每题2分，总计10分）1.FX系列PLC中,比较两个数值的大小,用什么指令A.TDB.TMC.TRDD.CMP2．三菱FX型PLC输出点中，继电器一个点最大的通过电流是多少 A．1A B。

200 mA C.300 mA D.2A3.在PLC自控系统中,对于压力输入,可用什么扩展模块A.FX2N－4ADB.FX2N－4DAC.FX2N-4AD-TCD.FX2N－232BD4. FX系列PLC中OUT,表示什么指令A.下降沿B.输出C.输入有效D.输出有效5.FX系列PLC中PLF,表示什么指令？A 下降沿B 上升沿C 输入有效D 输出有效三、简答题（每小题5分，总计20分）1.PLC有几种编程装置，各有何特点？2.评价PLC的技术指标主要包括那些内容？3.导致CPU进入STOP状态有几种可能情况？4. 什么是PLC的周期工作方式？四、补充下图所示的波形图。

（10分）如图所示一个简单的定时器作用梯形图和时序图，在图形上补充Y0输出的时序图。

五、编写程序。

（10分）1．把D0的内容右移三位后与100做加法运算，运算结果送入D10。

2．如果D10中的数据小于100，程序转移执行P10子程序。

六、编程练习（每小题15分，总计30分）1.图示两条运输带顺序相连，按下起动按钮，2号运输带运行，10s后1号运输带自行起动。

PLC复习题及参考答案-(1)

复习题一、填空题1.工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。

2.交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流主电路和控制电路。

3.热继电器有多种结构形式，最常用的是双金属片结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。

4.熔断器主要作为电路的短路保护元件。

5.三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：反接制动、能耗制动、再生制动等。

6.电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护等。

7.PLC的基本结构由CPU 、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

8.按PLC物理结构形式的不同，可分为整体式和模块式两类。

9.PLC常用的编程方式有：梯形图编程、指令编程、功能图编程、逻辑图编程。

10.在电气控制技术中，通常采用熔断器或断路保护器进行短路保护。

11.当电动机容量较大，起动时产生较大的冲击电流，会引起供电变压器二次电压下降，因此必须采用降压起动的方法。

12.对于正常运行在定子绕组接成三角形连接的电动机，可采用星／三角形降压起动，即起动时，定子绕组先接成星形，当转速上升到接近额定转速时，将定子绕组联结方式改接成三角形，使电动机进入全压下的正常运行状态。

13.PLC采用周期循环扫描工作方式，其工作过程一般分为五个阶段，即自诊断阶段、联机通信阶段、输入扫描阶段、程序执行阶段、输出刷新阶段。

14.PLC的英文全称是Programmable Logic Controller 。

15.机床中最常见的降压起动方法有星形-三角形转接启动、定子串电阻启动和自耦变压器降压启动三种。

16.要实现电动机的多地点控制，应把所有的启动按钮并联连接，所有的停机按钮串联连接。

PLC复习题答案

PLC复习题一、填空1、可编程控制器的硬件主要由CPU、存储器、输入偷出单元、通信接口、扩展接口电源等几大部分组成。

2、输入输出信号有开关量、模拟量、数字量三种类型。

3、可编程控制器的输出有三种形式：一种是晶闸管输出、一种是继电器输出、晶体管输出。

此外，模拟量模块必须外接24V DC电源。
