•东芝电梯CV180常用地址参数地址功能通常参数5297: 开门时间2秒钟002A5298: 轿箱呼出应答时间2秒002A5299: 乘场呼出应答时间3秒003F529A: 乘场和轿箱呼出应答时间5秒0068529B: SME跳开时间15秒0139以下为部分功能的选用相,当参数为0001时则起用该功能,参数为0000时则无该功能.541E:荷重补偿5803:防捣乱5804:照明、风扇自动关闭5805:锁梯PAK5806:自动平层5808:消防5809:回基站5812:满员5814:2CaY5815:并联(0001为主机0000为副机)5AC3:04(紧急)5AC7:08(保养)东芝电梯基本操作知识一、机房控制柜平面图(正面):二、机房检修操作:1、将控制柜操作板上8号扭子开关朝上,此时为机房检修状态。
(8号扭子开关朝下为正常状态)2、再将主板上5号扭子开关(S9)朝上或朝下按住不放,电梯将以检修速度向上或向下运行。
三、故障清除操作:显示器上显示EE表示有故障记录,保养时需要清除,否则将出现故障记录过多而保护死机。
此时将主电源关闭,按住主板上4号键不放再送电,一般情况下可复位,若不能复位就要作故障清除,方法如下:1、按主板上1号键2下显示00;2、按主板上2号键n下使显示器显示0E;3、按主板上3号键1下显示E0;4、按主板上2号键1下使显示器显示E1;5、按主板上3号键1下,再按2号键1下显示E0;6、按主板上2号键2下使显示器显示E2;7、按主板上3号键1下显示0E;8、按主板上4号键强制返回,故障清除操作结束。
注:操作板上9号键是故障记录开关,正常时开关朝上,否则故障记录很快将出现保护死机。
四、短接安全回路操作:当显示FD时表示安全回路断开,此时安全继电器CC断开、操作板上面的那个指示灯熄灭,首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;检修需要短接时,请用下列方法:1、操作板上A2—A7短接:轿顶急停开关、轿内急停开关、安全钳开关;2、操作板上A7—A10短接:上下极限开关、缓冲器开关、涨紧开关;3、操作板上A10—A11短接:限速器开关;五、短接门锁回路操作:当操作板上下面的一个指示灯熄灭,表示门锁回路断开,检修时需要短接请用下面方法操作:1、操作板上A11—HDC短接:厅门门联锁;2、操作板上HDC—NC短接:轿门门联锁;3、操作板上3号—4号短接:厅、轿门门联锁全短接。
东芝电梯基本操作知识
东芝电梯基本操作知识一、CV180自学习打检修1、按1键按到显示002、按2按到103、按3显示E24、按3 按2调到OE5、按3显示E16、按3 按3显示OE7、按3 按2调到E28、按3显示OE9、按3 按2调到E310、按3显示OE11、按3 按2调到EC12、按3显示OE13、按1显示楼层E2JS14、检修打正常显示楼层E2PD二、CV180调故障1、MODE按2下显示0.0.都在跳动2、按中间键NUM加到0.8.都在跳动3、然后按STB 确定键一直按三、故障清除操作:显示器上显示EE表示有故障记录,保养时需要清除,否则将出现故障记录过多而保护死机。
此时将主电源关闭,按住主板上4号键不放再送电,一般情况下可复位,若不能复位就要作故障清除,方法如下:1、按主板上1号键2下显示00;2、按主板上2号键n下使显示器显示0E;3、按主板上3号键1下显示E0;4、按主板上2号键1下使显示器显示E1;5、按主板上3号键1下,再按2号键1下显示E0;6、按主板上2号键2下使显示器显示E2;7、按主板上3号键1下显示0E;8、按主板上4号键强制返回,故障清除操作结束。
注:操作板上9号键是故障记录开关,正常时开关朝上,否则故障记录很快将出现保护死机。
四、机房检修操作:1、将控制柜操作板上8号扭子开关朝上,此时为机房检修状态。
(8号扭子开关朝下为正常状态)2、再将主板上5号扭子开关(S9)朝上或朝下按住不放,电梯将以检修速度向上或向下运行。
五、短接安全回路操作:当显示FD时表示安全回路断开,此时安全继电器CC断开、操作板上面的那个指示灯熄灭,首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;检修需要短接时,请用下列方法:1、操作板上A2—A7短接:轿顶急停开关、轿内急停开关、安全钳开关;2、操作板上A7—A10短接:上下极限开关、缓冲器开关、涨紧开关;3、操作板上A10—A11短接:限速器开关;五、短接门锁回路操作:当操作板上下面的一个指示灯熄灭,表示门锁回路断开,检修时需要短接请用下面方法操作:1、操作板上A11—HDC操作板上HDC—NC短接:轿门门联锁;2、3、操作板上3号—4号短接:厅、轿门门联锁全短接。

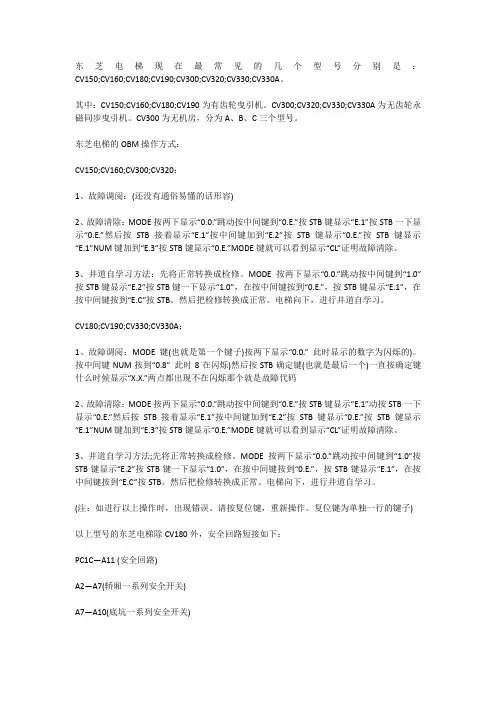

东芝电型号说明及常用操作
东芝电梯现在最常见的几个型号分别是:CV150;CV160;CV180;CV190;CV300;CV320;CV330;CV330A。
其中:CV150;CV160;CV180;CV190为有齿轮曳引机。
CV300;CV320;CV330;CV330A为无齿轮永磁同步曳引机。
CV300为无机房,分为A、B、C三个型号。
东芝电梯的OBM操作方式:CV150;CV160;CV300;CV320:1、故障调阅:(还没有通俗易懂的话形容)2、故障清除:MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。
3、井道自学习方法:先将正常转换成检修。
MODE按两下显示“0.0.”跳动按中间键到“1.0”按STB键显示“E.2”按STB键一下显示“1.0”,在按中间键按到“0.E.”,按STB键显示“E.1”,在按中间键按到“E.C”按STB。
然后把检修转换成正常。
电梯向下,进行井道自学习。
CV180;CV190;CV330;CV330A:1、故障调阅:MODE键(也就是第一个键子)按两下显示“0.0.” 此时显示的数字为闪烁的)。
按中间键NUM按到“0.8” 此时8在闪烁)然后按STB确定键(也就是最后一个)一直按确定键什么时候显示“X.X.”两点都出现不在闪烁那个就是故障代码2、故障清除:MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”动按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。
东芝电梯操作说明
东芝电梯操作说明东芝电梯是一种现代化、高效、安全、舒适的垂直交通工具。
为了确保电梯的正常运行和乘客的安全,请按照以下操作说明正确使用东芝电梯。
1.进入电梯:a.确认电梯门区域内没有人站在门缝内,以免夹住手部或其它物体。
b.轻轻按下电梯大门上的开门按钮,等待电梯门完全打开。
c.进入电梯后,确保身体和包裹等物品不会挤压到电梯门。
2.选择楼层:a.在电梯控制面板上选择您要前往的楼层。
大多数东芝电梯的控制面板位于电梯门的一侧,以方便乘客操作。
b.轻拨控制面板上的楼层按钮,或者按下对应楼层的数字按钮,电梯将会自动运行至相应楼层。
3.关闭电梯门:a.当所有乘客进入电梯后,轻轻按下电梯大门上的关门按钮。
b.请注意,电梯大门上的关门按钮只需按下一次即可。
不要重复按下该按钮,以免引起故障。
4.乘坐电梯:a.当电梯运行时,请在电梯箱体内保持站立或坐姿,确保脚部不会夹到电梯门或其它物体。
b.在电梯行驶过程中,不要随意触动电梯控制面板或其它装置,以免影响电梯运行或引起故障。
5.到达目标楼层:a.当电梯到达您要前往的楼层时,电梯会自动停止,并打开电梯门。
b.在电梯门完全打开之前,请不要尝试从电梯内走出,以免发生意外。
c.当电梯门完全打开后,可以安全地走出电梯。
6.紧急情况下的操作:a.如果在电梯运行过程中发生紧急情况,例如停电或其它故障,不要慌张。
b.在电梯控制面板上有一个紧急报警按钮,可以按下该按钮以向外界请求帮助。
c.如果电梯停止运行,但未开启电梯门,请使用控制面板上的开门按钮手动打开电梯门。
7.特殊情况下的操作:a.如果电梯门无法关闭,请不要试图强行关上门,应该通过呼叫电梯服务人员的按钮向外界寻求帮助。
b.如果电梯内有烟雾或发生火灾,请不要使用电梯,应该寻找安全的紧急疏散通道。
c.如果您在电梯内感到晕厥或有其它身体不适,请尽快通过紧急呼叫按钮寻求帮助。
8.定期维护:a.为了保证电梯的正常运行和乘客的安全,建议定期维护电梯系统。
TOSHIBA电梯 “扫盲”
(注:如进行以上操作时,出现错误。请按复位键,重新操作。复位键为单独一行的键子)
A11—HDC(轿门)
HDC—DC(厅门)
—————————————————————————————————————————————————————————————
东芝电梯PU板灾管制
PD 楼层测定
LS HCU地址设定
OH 高温管制
LS CCU地址设定
BO 放出
JD 专用
CA 寒冷管制
AD 司机
PA 驻停
EF 各停运行
EC 地震管制 - -
—————————————————————————————————————————————————————————————
东芝电梯的OBM操作方式:
CV150;CV160;CV300;CV320:
1、故障调阅:(还没有通俗易懂的话形容,请各位网友帮忙)
2、故障清除:MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。
—————————————————————————————————————————————————————————————
东芝电梯基础知识
东芝电梯现在最常见的几个型号分别是:CV150;CV160;CV180;CV190;CV300;CV320;CV330;CV330A。
其中:CV150;CV160;CV180;CV190为有齿轮曳引机。
CV300;CV320;CV330;CV330A为无齿轮永磁同步曳引机。
CV300为无机房,分为A、B、C三个型号。
东芝电梯的OBM操作方式:CV150;CV160;CV300;CV320:1、故障调阅:(还没有通俗易懂的话形容,请各位网友帮忙)2、故障清除:MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”按STB 一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。
3、井道自学习方法:先将正常转换成检修。
MODE按两下显示“0.0.”跳动按中间键到“1.0”按STB键显示“E.2”按STB键一下显示“1.0”,在按中间键按到“0.E.”,按STB键显示“E.1”,在按中间键按到“E.C”按STB。
然后把检修转换成正常。
电梯向下,进行井道自学习。
CV180;CV190;CV330;CV330A:1、故障调阅:MODE键(也就是第一个键子)按两下显示“0.0.” 此时显示的数字为闪烁的)。
按中间键NUM按到“0.8” 此时8在闪烁)然后按STB确定键(也就是最后一个)一直按确定键什么时候显示“X.X.”两点都出现不在闪烁那个就是故障代码2、故障清除:MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”动按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。
东芝cv180基本操作指令
cv180基本操作指令41 2 3 O 代表不闪耀数码管 0 代表闪耀数码管以上四个键代表操作盘上的4个按键。
<一>查看故障代码:按1号键显示O0,然后按2号键显示到O8,然后按3号键查看,数码管同时显示两个亮点的就是故障代码。
<二>消除故障:按1号键显示O0,然后按2号键显示到OE,接着按3号键确认,然后再按3号键确认,显示OE再按3号键确认,然后再按2号键,再按确认,再继续按2号键,再按确认。
一直清除三次,按到最后一个OE,确认后,按4号键,显示CL。
清除成功,按4号键恢复到主界面。
<三>登记内呼指令:1:按1号键显示00,然后按3号键显示到O0,接着按2号键,显示O1,然后按3号键确认2:接着开始写地址:首先接着上一步,数码管会显示0000,接着开始输入4920,输入4,然后按3号键确认,以此类推,输入完4920后按3号键确认。
接着屏幕自动显示4.9.2.0地址输入成功,接着按2号键,显示O4,按3号键确认,然后继续按2号键,显示41,按3号键确认,接着输入OB,按确认,写入到六楼的地址:2O,按确认显示P-,再一次按确认,OK电梯就去了六楼。
<四>查看指令:按1号键显示00-->按3号键显示到O0-->按2号键输入O2-->按3号键确认-->输入21-->按3号键确认,这样就可以查看电梯当前的指令了。
东芝电梯OBM操作方法与地址!菜单(MODE键两下即可进入菜单):MODE 00 是打地址用的。
第一个零是牵引(结合数字键‘NUM ’0---F确认’STB‘有效)。
自第二各零开始结合数字键‘NUM ’打入四位地址码,每打入一位地址码STB一下。
MODE 01 是打字节(高低位)用的MODE 02 是用来查看所打的地址是否正确的MODE 04 是改参数用的MODE 05 是看参数用的MODE 08 是看故障用的MODE 0b 是改日历用的MODE 0E 是清故障用的MODE 10 是写保护(压PRST可安全退出)东芝电梯基本操作要领一、机房控制柜平面图(正面):1 2 3主板:MPU 5 6 4接口板:FIO操作板:A2 A7 A10 A11 HDC NC1 2 3 4 5 6 7 8 9二、机房检修操作:1、将控制柜操作板上8号扭子开关朝上,此时为机房检修状态。
东芝电梯故障清除
按主板上3号键1下显示E0;
按主板上2号键1下使显示器显示E1;
按主板上3号键1下,再按2号键1下显示E0;
按主板上2号键2下使显示器显示E2;
按主板上3号键1下显示0E;
按主板上4号键强制返回,故障清除操作结束。
注:操作板上9号键是故障记录开关,正常时开关朝上,否则故障记录很快将出现保护死机。
机房检修操作:
将控制柜操作板上8号扭子开关朝上,此时为机房检修状态。(8号扭子开关朝下为正常状态)
再将主板上5号扭子开关(S9)朝上或朝下按住不放,电梯将以检修速度向上或向下运行。
短接安全回路操作:
当显示FD时表示安全回路断开,此时安全继电器CC断开、操作板上面的那个指示灯熄灭,首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;检修需要短接时,请用下列方法:
短接门锁回路操作:
当操作板上下面的一个指示灯熄灭,表示门锁回路断开,检修时需要短接请用下面方法操作:
操作板上A11—HDC短接:厅门门联锁;
操作板上HDC—NC短接:轿门门联锁;
操作板上3号—4号短接:厅、轿门门联锁全短接。(3号、4号千万不能与7号短接!!! 否则将烧坏二至三块电脑板!!!)
东芝电梯基本操作方法 故障清除操作:
显示器上显示EE表示有故障记录,保养时需要清除,否则将出现故障记录过多而保护死机。此时将主电源关闭,按住主板上4号键不放再送电,一般情况下可复位,若不能复位就要作故障清除,方法如下:
按主板上1号键2下显示00;
按主板上2号键n下使显示器显示0E;
操作板上A2—A7短接:轿顶急停开关、轿内急停 开关、安全钳开关;
ห้องสมุดไป่ตู้
东芝电梯基本操作知识
东芝电梯基本操作知识东芝电梯是一种常见的电梯品牌,它们广泛应用于商业楼宇、住宅楼和公共交通设施等场所。
掌握东芝电梯的基本操作知识,对于保障电梯乘客的安全和顺利出行非常重要。
下面将详细介绍东芝电梯的基本操作知识。
1.乘客上下电梯:乘客在电梯大厅等待电梯到来时,应注意电梯的运行状态,以及电梯内是否有正在下行或上行的乘客。
当电梯到达并门开启时,乘客可以进入电梯,注意快速有序地进入,不要推挤。
进入电梯后,如果没有按任何楼层按钮,电梯会自动关门并继续运行。
2.选择楼层:在进入电梯后,乘客可以按下所需的楼层按钮。
一般而言,按钮分为上行和下行两个方向。
如果乘客在进入电梯后未按下任何楼层按钮,电梯会根据其他乘客的需求选择楼层,并根据该需求进行运行。
3.开关门按钮:在电梯内部,有开门和关门两个按钮。
如果乘客需要延迟关门或重新打开电梯门,可以按下相应的按钮。
在紧急情况下,乘客也可以按下关门按钮以加快门的关闭速度。
4.急停开关:在电梯内部的控制面板上,一般都会标有急停开关。
在紧急情况下,可以按下急停开关,立即停止电梯的运行。
5.应急通话按钮:在电梯内部的控制面板上,有一个应急通话按钮。
当电梯停运或遇到其他紧急情况时,乘客可以按下该按钮与相关人员进行通话,以获得帮助。
6.电梯故障:当电梯发生故障或异常情况时,应及时报告维修人员或相关管理人员。
电梯故障可能包括停止、异响、不稳定等问题。
在发生故障时,不要随意尝试修理,以免造成更严重的后果。
7.紧急疏散:在极端情况下,例如火灾、地震等,电梯可能无法正常运行。
在这种情况下,乘客应根据建筑物的疏散指示牌或应急方案选择适合的疏散通道,迅速从楼层上下楼梯疏散。
8.注意事项:在乘坐电梯时,乘客要注意以下几个方面:-尽量平稳站立,避免推挤或碰撞其他乘客。
-不要随意按下电梯按钮,以免影响其他乘客的出行。
-不要在电梯内吸烟或吸毒。
-遵守电梯的使用规则和安全提示。
总结:掌握东芝电梯的基本操作知识对于电梯乘客的安全出行非常重要。
东芝电梯基本操作知识
东芝电梯基本操作知识东芝电梯是一种安全可靠、性能优良的电梯产品,具有先进的技术和良好的品质。
为了确保电梯的正常运行和安全使用,了解基本操作知识是非常重要的。
以下是关于东芝电梯基本操作知识的详细介绍。
一、上下乘梯1.电梯上乘:当电梯到达用户所在楼层时,用户可以按下所在楼层的上行按钮,等待电梯门打开后进入电梯内。
进入电梯后,按下所需的目标楼层的按钮,电梯会自动运行到目标楼层。
2.电梯下乘:当电梯到达目标楼层时,用户可以按下所在楼层的下行按钮,等待电梯门打开后离开电梯。
二、关闭电梯门1.自动关闭:电梯门在乘客上下乘梯后会自动关闭,乘客无需进行任何操作。
2.手动关闭:当乘客进入或离开电梯后,电梯门未自动关闭时,乘客可以按下电梯内的门关闭按钮,手动关闭电梯门。
三、急停按钮1.位置:急停按钮位于电梯厢内的控制面板上,通常是红色按钮,标有"急停"字样。
2.使用:当遇到紧急情况时,如电梯出现故障或存在安全隐患时,乘客可以按下急停按钮,电梯会立即停止运行,以确保乘客的安全。
四、紧急呼救按钮1.位置:紧急呼救按钮位于电梯厢内的控制面板上或电梯厅外的呼叫面板上,通常是红色按钮,标有"紧急呼救"字样。
2.使用:当乘客遇到意外情况,如身体不适、被困等时,可以按下紧急呼救按钮,呼叫救援人员进行救助。
五、火灾状态1.电梯不能使用:在火灾状态下,电梯将无法正常使用,此时电梯门会自动关闭,电梯将停在用户所在楼层或设定的安全楼层。
六、停电状态1.自动停电回路:在停电状态下,电梯将通过自动停电回路进行应急供电,确保乘客的安全。
2.等待救援:在停电状态下,乘客应保持镇静,等待救援人员的到来。
不要尝试自行打开电梯门或进行其他操作,以免造成安全风险。
七、预防安全事故1.避免超载:乘客应避免超过电梯的最大承载能力,以免影响电梯的正常运行和安全。
2.务必尽快离开:当电梯出现故障或出现其他异常情况时,乘客应尽快离开电梯,不要滞留在内部,以免发生危险。
东芝电梯OBM操作说明
一:按键PRS……复位键,任何状态下按下此按键均返回阶层1(初始)状态,并关闭写保护。
MODE……阶层(菜单)选择键,按下此键会循环在阶层1~3之间切换(对应指示灯将点亮)。
NUM……数值+键,在八段码闪烁时按此键一次数值加1或下一个模式。
STB……确认键,按下此键将进入相应的阶层、模式或确认所输入的数值。
NUM+MODE……数值-(减),同时按NUM和MODE可使数值减1或上一个模式。
MODE+STB……返回键,同时按MODE和STB可退出当前模式或状态(返回上一层)。
二:指示灯和八段码显示阶层1:电梯初始显示,显示电梯的状态信息(如:当前楼层、检修、故障、消防、专用等)阶层2:①轿厢位置脉冲显示(运行时显示楼层,停止时显示脉冲);②平层位置;③井道中间位置。
在此阶层下按NUM可切换①~③的显示阶层3:OBM操作的主要部分,也是重点。
这里包含了很多模式(子菜单)。
以下说明中为已经进入阶层3状态下,有下划线的数字代表闪烁状态(如:01为1闪烁),【】内的为显示,()内的为闪烁位的注解,→STB→为按“STB”键,以下的模式中将会有索引、偏址出现,其中索引一位,偏址两位,直接设定为0即可,这个是供非常熟练的人员使用的,弄错了会把数据改错的,初学者不要自己一个人试验哦。
如下:模式00:基础地址的设定……以设定基础地址5123为例【00】→STB→【00】(索引设定)→STB→【00】(地址千位设定)→NUM×5次→【50】→STB→【50】(地址百位设定)→NUM×1次→【51】→STB→【00】(地址十位设定)→NUM×2次→【20】→STB→【20】(地址个位设定)→NUM ×3次→【23】→STB→【05】【01】【02】【03】【00】(显示一遍设定的地址后返回模式00,基础地址设定完成)。
模式01:位的设定……以设定高位1为例(此模式中共有4个位可以设定,为“0”“1”“2”“3”,其中常用的只有“0”“1”习惯把“0”称为低位“1”称为高位)【01】→STB→【10】(索引设定)→STB→【10】(位设定)→NUM×1次→【11】→STB→【01】(高位设定完成,返回模式01)模式02:已设定地址和位的表示……按以上为例设定完成之后为例【02】→STB→【20】(索引设定)→STB→【25】【21】【22】【23】【2-】【21】【2-】【20】【02】(显示设定的地址为5123,高位后返回模式02)模式03:已设定地址和位的数据显示(静态,即可直接读数)……以地址5123的数据为FF1A为例,且继续使用以上设定好的地址、位。
东芝电梯自学习
东芝电梯自学习
首先清除故障记录,把电梯打到检修位置,操作盘内按钮全朝下
1.按(1)显示00
2.按(2)直至显示oE
3.按(3)确认显示E1
4.按(3)两次显示0E.E1
5.按(2)显示E2
6.按(3)分别显示0E.E1
7.按(2)两次显示E38.按(3)两次显示0E.E1
9.按(2)四次显示EC10.按(3)显示0E
11.按(2)两次分别显示E2.10
12.按(3)显示10
13.按(1)显示E2和电梯所在层楼数,把检修打到正常,自学习开始,显示E2,
电梯层数Pd
东芝电梯井道自学习
一、
1、机房打检修。
2、MOD按到10 确认E2打开。
3、MOD0E中的C确认。
4、检修恢复正常,自学习开始。
5、电梯开始下行到下限位,在往上行至上限位。
二、
按“MODE”2次显示“00”双闪按“NUM”至“10”按“STB”1次显示“E2”按“
STB”1次显示“10”按“STB”1次显示“E2”再按1次显示“10”按“NUM”至“
OE”按“STB”1次显示“E1”按“NUM”至“EC”按“STB”开始。
东芝电梯常用调试资料
东芝电梯常用调试资料东芝电梯现在最常见的几个型号分别是:CV150;CV160;CV180;CV190;CV300;CV320;CV330;CV330A。
其中:CV150;CV160;CV180;CV190 为有齿轮曳引机。
CV300;CV320;CV330;CV330A 为无齿轮永磁同步曳引机。
CV300 为无机房,分为A、B、C 三个型号。
东芝电梯的 OBM 操作方式:CV150;CV160;CV300;CV320:1、故障调阅:(还没有通俗易懂的话形容,请各位网友帮忙)2、故障清除:MODE 按两下显示“0.0.”跳动按中间键到“0.E.”按 STB 键显示“E.1” 按 STB 一下显示“0.E.”然后按 STB 接着显示“E.1”按中间键加到“E.2”按STB 键显示“0.E.” 按STB 键显示“E.1”NUM 键加到“E.3”按 STB 键显示“0.E.”MODE 键就可以看到显示“CL” 证明故障清除。
3、井道自学习方法:先将正常转换成检修。
MODE 按两下显示“0.0.”跳动按中间键到“1.0”按STB 键显示“E.2”按STB 键一下显示“1.0”,在按中间键按到“0.E.”,按 STB 键显示“E.1”,在按中间键按到“E.C”按STB。
然后把检修转换成正常。
电梯向下,进行井道自学习。
CV180;CV190;CV330;CV330A:1、故障调阅:MODE 键(也就是第一个键子)按两下显示“0.0.” 此时显示的数字为闪烁的)。
按中间键 NUM 按到“0.8” 此时 8 在闪烁)然后按 STB 确定键(也就是最后一个)一直按确定键什么时候显示“X.X.”两点都出现不在闪烁那个就是故障代码2、故障清除:MODE 按两下显示“0.0.”跳动按中间键到“0.E.”按 STB 键显示“E.1” 动按 STB 一下显示“0.E.”然后按 STB 接着显示“E.1”按中间键加到“E.2”按STB 键显示“0.E.”按STB 键显示“E.1”NUM 键加到“E.3”按 STB 键显示“0.E.”MODE 键就可以看到显示“CL” 证明故障清除。
东芝电梯基本操作说明
则将出现故障记录过多而保护死机。此时将主电源关闭,按住主板上4号键不放再送电,一般情况下可复位,若不能复位就要作故障清除,方法如下:
按主板上1号键2下显示00;
按主板上2号键n下使显示器显示0E;
按主板上3号键1下显示E0;
按主板上2号键1下使显示器显示E1;
东芝电梯基本操作说明
机房检修操作:
将控制柜操作板上8号扭子开关朝上,此时为机房检修状态。(8号扭子开关朝下为正常状态)
再将主板上5号扭子开关(S9)朝上或朝下按住不放,电梯将以检修速度向上或向下运行。
三、故障清除操作:
显示器上显示EE表示有故障记录,保养时需要清除,否
当显示FD时表示安全回路断开,此时安全继电器CC断开、操作板上面的那个指示灯熄灭,首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;上A2—A7短接:轿顶急停开关、轿内急停 开关、安全钳开关;
操作板上A7—A10短接:上下极限开关、缓冲器开关、涨紧开关;
六、控制柜内左接线排名称:
最上面是旋转编码器接线;
B1、B2是抱闸线圈接线;
最下面是内选、外选接线。
按主板上3号键1下,再按2号键1下显示E0;
按主板上2号键2下使显示器显示E2;
按主板上3号键1下显示0E;
按主板上4号键强制返回,故障清除操作结束。
注:操作板上9号键是故障记录开关,正常时开关朝上,否则故障记录很快将出现保护死机。
四、短接安全回路操作:
操作板上A10—A11短接:限速器开关;
五、短接门锁回路操作:
当操作板上下面的一个指示灯熄灭,表示门锁回路断开,检修时需要短接请用下面方法操作:
东芝电梯主板操作和机房操作维修说明
东芝电梯主板操作和机房操作维修说明展开全文电梯保险推荐安装工、维修工意外险774/年,最高赔付120万伤残+6万医疗+80元/天住院津贴。
电梯设备险最低58元/梯/年,最高赔付200万。
联系人:叶经理电话:181****0125(微信同号)东芝电梯主板操作说明将控制柜操作板上8号扭子开关朝上,此时为机房检修状态。
(8号扭子开关朝下为正常状态)再将主板上5号扭子开关(S9)朝上或朝下按住不放,电梯将以检修速度向上或向下运行。
三、故障清除操作:显示器上显示EE表示有故障记录,保养时需要清除,否则将出现故障记录过多而保护死机。
此时将主电源关闭,按住主板上4号键不放再送电,一般情况下可复位,若不能复位就要作故障清除,方法如下:按主板上1号键2下显示00;按主板上2号键n下使显示器显示0E;按主板上3号键1下显示E0;按主板上2号键1下使显示器显示E1;按主板上3号键1下,再按2号键1下显示E0;按主板上2号键2下使显示器显示E2;按主板上3号键1下显示0E;按主板上4号键强制返回,故障清除操作结束。
注:操作板上9号键是故障记录开关,正常时开关朝上,否则故障记录很快将出现保护死机。
四、短接安全回路操作:当显示FD时表示安全回路断开,此时安全继电器CC断开、操作板上面的那个指示灯熄灭,首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;检修需要短接时,请用下列方法:操作板上A2—A7短接:轿顶急停开关、轿内急停开关、安全钳开关;操作板上A7—A10短接:上下极限开关、缓冲器开关、涨紧开关;操作板上A10—A11短接:限速器开关;五、短接门锁回路操作:当操作板上下面的一个指示灯熄灭,表示门锁回路断开,检修时需要短接请用下面方法操作:操作板上A11—HDC短接:厅门门联锁;操作板上HDC—NC短接:轿门门联锁;操作板上3号—4号短接:厅、轿门门联锁全短接。
(3号、4号千万不能与7号短接否则将烧坏二至三块电脑板)六、控制柜内左接线排名称:最上面是旋转编码器接线;B1、B2是抱闸线圈接线;最下面是内选、外选接线。
