YE3系列高效节能电机
YE3系列(IP55)超高效率三相异步电动机
各个系列三相异步电动机基础知识之六YE3系列（IP55）超高效率三相异步电动机1、产品主要特点推广和使用超高效电动机，已成为世界发达国家能源战略的重要内容。
欧美发达国家在普遍应用高效率电机后，上世纪末又纷纷制定了超高效率电机标准。
美国、加拿大和欧盟都已强制实行超高效电机标准。
我国政府2008年把电机系统节能列入国家十大节能工程之一，2010年又把高效电机的推广应用列入惠民工程。
为适应国际市场的这一变化需求，满足国内和出口需要,开发设计了 YE3系列（IP55）超高效率三相异步电动机(机座号80～355)。
超高效电机又比高效电机的效率平均提高2个百分点。
YE3系列的效率指标达到了IEC60034—30(2008)文件的IE3（50Hz）超高效标准,电动机的效率按GB/T1032-2005的测量输入-输出功率的损耗分析法(B法) 确定（即IEC60034-2-1 IEEE112B法），杂散损耗不再按输入功率的0.5%计算，而是采用实测杂散损耗分析的方法。
2、主要技术参数YE3系列电动机的额定频率为50 Hz，额定电压为380V。
功率在3 kW及以下者为Y接法，其它功率均为接法。
电动机的外壳防护等级为IP55。
电动机的冷却方法为IC411。
电动机的结构及安装型式为IMB3、IM B5、 IM B6、IM B7、IM B8、IMB14、IMB34、IM B35、IM V1、IMV3、IM V5、IM V6、IM V15 、IMV17、IM V18、IMV19、IMV35、和IM V37。
电动机的定额是以连续工作制（S1）为基准的连续定额。
电动机额定功率为：0.55 kW ,0.75kW,1.1 kW,1.5 kW,2.2 kW,3 kW,4 kW,5.5 kW,7.5 kW,11 kW,15 kW,18.5 kW,22 kW,30kW,37 kW,45 kW,55 kW,75 kW, 90 kW,110 kW,132 kW,160 kW,200 kW,250 kW,315 kW。
YE3系列高效节能电机
YE3系列超高效率三相异步电动机YE3 Series Super- High Efficiency Three Phase Induction Motors--------------------------------------------------------------------------------------------- 一、概述机座号63～355 功率0.12～375kW工作制 S1 冷却方式：IC411能效等级：中国GB18613-2012 2级（IEC 3级）适用于：需要节能连续运行的一般使用场所。
如风机、水泵等Applications: Energy saving applications where continuous of frequent duty is required pumps. fans.特点：其外形美观、高效节能(效率符合GB18613-2012中规定的2级能效)，F级绝缘，防护等级为IP55，电机噪声低、振动小，运行可靠.Features: These series motors have many virtues, including beautiful profile, high efficiency and energy saving, class F insulated, the protective class is IP55, low noise, little vibration, running smoothly,.性能数据Performance Data性能数据Performance Data外形及安装尺寸 Dimensions mm B14 (机座无底脚、端盖上有小凸缘)B34 (机座带底脚、端盖上有小凸缘)外形及安装尺寸 Dimensions mmB3（机座带底脚、端盖无凸缘）外形及安装尺寸Dimensions mm B5（机座不带底脚、端盖有凸缘）机座号Frame极数Poles安装尺寸及公差Mounting Dimension 外形尺寸Overall DimensionD E F G M N P R S T AC AD HF L63M 2,4 11 23 4 8.5 115 95 140 0 4-Φ10 3 135 70 140 230 71M 2,4,6 14 30 5 11 130 110 160 0 4-Φ10 3.5 145 80 160 255 80M 2,4,6,8 19 40 6 15.5 165 130 200 0 4-Φ12 3.5 165 145 245 29590S2,4,6,8 24 50 8 20 165 130 200 0 4-Φ12 3.5 180 165 265 34590L 385 100L 2,4,6,8 28 60 8 24 215 180 250 0 4-Φ15 4 205 175 300 390112M 2,6,828 60 8 24 215 180 250 0 4-Φ15 4 225 190 315420 4 450132S2,4,6,8 38 80 10 33 265 230 300 0 4-Φ15 4 270 220 370 465132M 505160M2,4,6,8 42 110 12 37 300 250 350 0 4-Φ19 5 320 260 435 610160L 650180M2,4,6,8 48 110 14 42.5 300 250 350 0 4-Φ19 5 360 265 440 685180L 725 200L 2,4,6,8 55 110 16 49 350 300 400 0 4-Φ19 5 400 305 505 775225S 4,8 60 140 18 53400 350 450 0 8-Φ19 5 450 325 550 815225M2 55 110 16 49 810 4,6,8 60 140 18 53 840250M2 60140 1853500 450 550 0 8-Φ19 5 510 380 655 920 4,6,8 65 58280S2 65140 18 58500 450 550 0 8-Φ19 5 550 395 6709654,6,8 75 20 67.5280M2 65 18 581015 4,6,8 75 20 67.5外形及安装尺 Dimensions mm B35（机座带底脚、端盖有凸缘）机座号Frame极数Poles安装尺寸及公差Mounting Dimension 外形尺寸Overall DimensionA B C D E F G H K M N P R S T AA BB HA AB AC AD HD L63M 2,4 100 80 40 11 23 4 8.5 63 7 115 95 140 0 4-Φ10 3 30 110 8 135 135 70 180 230 71M 2,4,6 112 90 45 14 30 5 11 71 7 130 110 160 0 4-Φ10 3.5 32 120 8 150 145 80 195 255 80M 2,4,6,8 125 100 50 19 40 6 15.5 80 10 165 130 200 0 4-Φ12 3.5 32 135 10 160 165 145 225 29590S2,4,6,8 140 10056 24 50 8 20 90 10 165 130 200 0 4-Φ12 3.5 3417012 180 180 165 25534590L 125 210 385100L 2,4,6,8 160 140 63 28 60 8 24 100 12 215 180 250 0 4-Φ15 4 39 18614 200 205 175 275 390112M 2,6,8190 140 70 28 60 8 24 112 12 215 180 250 0 4-Φ15 4 45200230 225 190 300420 4 230 450132S2,4,6,8 216 14089 38 80 10 33 132 12 265 230 300 0 4-Φ15 4 5519018 265 270 220 350465132M 178 230 505160M2,4,6,8 254 210108 42 110 12 37 160 15 300 250 350 0 4-Φ19 5 6526020 315 320 260 420610160L 254 304 650180M2,4,6,8 279 241121 48 110 14 42.5 180 15 300 250 350 0 4-Φ19 5 7031122 355 360 265 445685180L 279 349 725 200L 2,4,6,8 318 305 133 55 110 16 49 200 19 350 300 400 0 4-Φ19 5 74 379 26 395 400 305 505 775225S 4,8356 28614960 140 18 53225 19 400 350 450 0 8-Φ19 5 7837528 435 450 325 550815225M231155 110 16 49400810 4, 6,8 60 1401853840250M2406 349 16860140 250 24 500 450 550 0 8-Φ19 5 80 445 30 490 510 380 630 920 4, 6,8 6558280S2457 36819065140 280 24 500 450 550 0 8-Φ19 5 9048535 545 550 395 6759654, 6,8 75 20 67.5280M241965 18 58536 1015 4, 6,8 75 20 67.5315S2508 40621665 140 18 58315 28 600 550 660 0 8-Φ24 6 12057045 635 630 540 85511804,6,8,10 80 170 22 71 1210315M245765 140 18 586101215 4,6,8,10 80 170 22 71 1245315L250865 140 18 586801290 4,6,8,10 80 170 22 71 1320355M2610 56025475 140 20 67.5355 28 740 680 800 0 8-Φ24 6 13069052 735 715 645 100013904,6,8,10 95 170 25 86 1420355L/L12630 75 140 20 67.575015004,6,8,10 95 170 25 86 1530355L2/L3 2 80 170 22 71 15304,6,8,10 110 210 28 100 1570外形及安装尺寸Dimensions mm V1（立式安装、机座不带底脚、端盖有凸缘、轴伸向下的电动机）机座号Frame极数Poles安装尺寸Mounting Dimension 外形尺寸Overall DimensionD E F G M N P R S T AC AD HF L180M2,4,6,8 48 110 14 42.5 300 250 350 0 4-Φ19 5 360 265 500 745180L 785 200L 2,4,6,8 55 110 16 49 350 300 400 0 4-Φ19 5 400 305 570 845225S 4,8 60 140 18 53400 350 450 0 8-Φ19 5 450 325 615 905225M2 55 110 16 49 900 4,6,8 60 140 18 53 930250M2 60140 1853500 450 550 0 8-Φ19 5 510 380 715 1025 4,6,8 65 58280S2 65140 18 58500 450 550 0 8-Φ19 5 550 395 76010804,6,8 75 20 67.5280M2 65 18 581130 4,6,8 75 20 67.5315S2 65 140 18 58600 550 660 0 8-Φ24 6 630 540 970 13104,6,8,10 80 170 22 71 1340315M2 65 140 18 58 1345 4,6,8,10 80 170 22 71 1375315L2 65 140 18 58 1420 4,6,8,10 80 170 22 71 1450355M2 75 140 20 67.5740 680 800 0 8-Φ24 6 715 645 1135 15304,6,8,10 95 170 25 86 1560355L/L12 75 140 20 67.5 1640 4,6,8,10 95 170 25 86 1670355L2/L32 80 170 22 71 1670 4,6,8,10 110 210 28 100 1710Conventional mounting type and suitable frame size are given in following table（with “√”)机座号Frame基本安装结构basic type派生的安装形式derived typeB3 B5 B35 V1 V3 V5 V6 B6 B7 B8 V15 V36 B14 B34 V1863～112 √√√√√√√√√√√√√√√132～160 √√√√√√√√√√√√- - - 180～280 √√√√- - - - - - - - - - - 315～355 √- √√- - - - - - - - - - - “√”表示可以制造生产的结构型式，电机订购时，若不作说明的接线盒为侧式右出线。
YE3皖南电机样本系列xxxxxxxx(新版)
YE3皖南电机样本系列xxxxxxxx(新版)YE3系列是一种超高效率三相异步电动机，适用于需要节能连续运行的一般使用场所，如风机、水泵等。
这些电动机的机座号为63至355，功率范围为0.12至375千瓦，采用工作制S1和冷却方式IC411.它们符合中国GB-2012标准的2级能效等级（IEC3级）。
这些电动机外形美观，高效节能，采用F级绝缘，防护等级为IP55，电机噪声低、振动小，运行可靠。
这些电动机有许多优点，包括美观的外观、高效节能、F 级绝缘、IP55防护等级、低噪声、小振动和平稳运行。
这些电动机的性能数据如下：型号Type 功率额定电流转速效率功率因数额定转矩千瓦）（安培）（转/分）（牛顿·米）0.53 0.63 0.80 0.81 0.630.70 0.88 0.81 0.81 0.881.0 1.29 0.82 0.81 1.291.4 1.92 0.82 0.82 1.921.72.50 0.83 0.82 2.502.43.65 0.84 0.83 3.653.24.97 0.85 0.84 4.974.6 7.30 0.87 0.85 7.306.0 9.95 0.88 0.87 9.957.8 13.1 0.88 0.88 13.110.6 17.9 0.88 0.88 17.914.4 24.4 0.89 0.89 24.420.6 35.6 0.89 0.89 35.627.9 48.6 0.90 0.89 48.634.2 60.0 0.90 0.89 60.040.5 71.2 0.91 0.89 71.254.9 96.6 0.92 0.89 96.667.4 119 0.92 0.89 11980.8 145 0.93 0.89 145这些电动机的转速、效率、功率因数和额定转矩随功率的增加而增加。
这些电动机的额定电流和额定转矩也随功率的增加而增加。
Performance Data for 380V50Hz MotorsModel Type Power kW Rated Current A Speed ___ YE3-315S-2 195 0.45 1.8 96.5 0.95 1147YE3-315M-2 234 0.64 1.8 97.2 0.95 1376YE3-315L1-2 279 0.81 1.8 97.5 0.95 1640YE3-315L-2 323 1.1 1.8 97.7 0.95 1903YE3-315L2-2 349 1.4 1.8 97.8 0.95 2059YE3-315L3-2 383 1.8 1.8 97.9 0.95 2262YE3-355M1-2 383 2.6 1.6 97.9 0.95 2262YE3-355M-2 436 3.5 1.6 98.1 0.95 2574YE3-355L1-2 488 4.8 1.6 98.2 0.95 2886YE3-355L-2 549 6.3 1.6 98.3 0.95 3249YE3-355L2-2 619 8.4 1.6 98.4 0.95 3669YE3-355L3-2 654 11.2 2.1 98.5 0.95 3872YE3-63M1-4 0.45 21.5 2.1 84.4 0.87 3.2YE3-63M2-4 0.64 28.8 2.1 86 0.87 4.5YE3-71M1-4 0.81 35.3 2.1 87.6 0.88 5.7YE3-71M2-4 1.1 41.8 2.1 88.5 0.88 7.7YE3-80M1-4 1.4 56.6 2.3 89.2 0.89 9.8YE3-80M2-4 1.8 69.6 2.3 90 0.89 12.5YE3-90S-4 2.6 84.4 2.3 91.1 0.89 18.1YE3-90L-4 3.5 103 2.3 92 0.89 24.4YE3-100L1-4 4.8 136 2.3 92.6 0.89 33.3YE3-100L2-4 6.3 163 2.3 93.1 0.89 43.6Note: The table above shows the performance data for motors with a voltage of 380V and frequency of 50Hz。
Ye3电机是什么标准
Ye3电机是什么标准Ye3电机是一种高效节能的三相异步电动机，其性能指标和技术要求均符合国家标准和行业标准。
Ye3电机采用了先进的设计理念和制造工艺，具有优异的节能性能和稳定的运行特性，被广泛应用于各种工业领域。
那么，Ye3电机究竟是什么标准呢？首先，Ye3电机的标准主要包括国家标准和行业标准两个方面。
国家标准是指由国家标准化管理委员会制定并公布的，具有强制性的标准文件，适用于全国范围内的产品生产和使用。
而行业标准是指由相关行业标准化组织或协会制定的，适用于某个特定行业的产品生产和使用的标准文件。
Ye3电机的标准主要是由国家标准和行业标准共同制定并执行的。
其次，Ye3电机的标准内容主要包括性能指标、技术要求、检验方法和标志标识等方面。
性能指标是衡量Ye3电机性能优劣的重要依据，包括额定功率、额定转速、效率等参数。
技术要求是指Ye3电机在设计、制造和使用过程中应当满足的技术条件和要求，包括外观质量、绝缘性能、噪声水平等方面。
检验方法是指对Ye3电机进行性能测试和质量检验的具体方法和步骤，以确保产品符合标准要求。
标志标识是指在Ye3电机上应当标注的产品标识和技术标识，以便用户正确选择和使用产品。
另外，Ye3电机的标准制定和执行还涉及到相关的法律法规和政策要求。
国家对电机产品的能效要求和节能标准进行了明确规定，对不符合标准要求的产品进行了限制和淘汰，鼓励和支持符合标准要求的高效节能产品的生产和推广。
各地方政府和行业管理部门也对Ye3电机的标准执行进行了监督和检查，确保产品质量和市场秩序。
最后，作为Ye3电机的用户和生产厂家，应当严格遵守国家标准和行业标准，加强产品质量管理和技术改进，提高产品的性能和品质，满足用户的需求和社会的节能环保要求。
同时，也应当关注和参与标准的修订和完善工作，积极反馈产品使用中的问题和建议，促进标准的不断提高和完善，推动行业的健康发展和技术进步。
综上所述，Ye3电机的标准是指符合国家标准和行业标准的产品性能指标和技术要求，是保障产品质量和市场秩序的重要依据，也是促进产品创新和技术进步的重要手段。
详解YE3系列节能高效率三相异步电动机
详解YE3系列节能高效率三相异步电动机2017温州（金鹰）泵阀展于10月27日隆重召开★江南泵阀--专业氟塑料泵脱硫泵--值得信赖★有氟密管阀- 非金属阀门专业制造商优质弯头法兰弯管三通等管件生产企业在分析电机的整体费用时，典型的运行时间是每年3000小时，共运行十年，在这十年间购买、安装和服务、维护的费用全部加在一起，约为总费用的3%。
运行费用几乎全部是电能费用，却超过总费用的97％。
如果能够在电能费用上得到节约，那么，只要电动机在运行，你就是节约的。
尽管电动机的购置费用较高，但可以在一年以内回收。
然而上述计算不能单纯只看它的商业价值。
电动机消耗了工业用电能的60％，一项研究表明，驱动系统的节约潜力大约是20000MW.h/每年—它相当于八个燃煤电站的出力；不仅如此，还要排放1100万吨的碳氧化物。
这意味着，环境保护也受益于每台节能电动机。
YE3 系列电动机的效率平均比 Y2 系列电动机平均效率高出 5%左右，图 2 列举了 YE3 与 Y2 系列电动机中 22kW～90kW 效率的对比值，高出部分的效率所节约的电能费用，要远远超出所增加的费用。
以 15kW-4P 电动机为例对 Y2 电机与 YE3 电机原材料使用情况与节能情况进行对比分析，原材料的使用情况具体（见表 1）。
通过表1对比发现 YE3 160L-4 15kW电动机，铜重比 Y2 160L-4 15kW高出43%，硅钢片重比YE3 160L-415kW高出22%，铝重比Y2 160L-4 15kW高出15.6%。
按当前材料价格（漆包线5.5万元/吨，铝1.68万元/吨，50W470硅钢板0.68万元/吨），有效材料费用增加360元。
与Y2系列电动机相比，采用YE3电动机所增加的费用可从节约的电费中回收，在回收期以后节约的运行费用为净收入，每年节约的电能（见图2），回收期（见图3）。
电动机型号含义电动机产品型号的组成及含义举例如下：产品系列型谱电动机产品系列型谱（见表 2）。
电机能效等级ye3
电机能效等级ye3

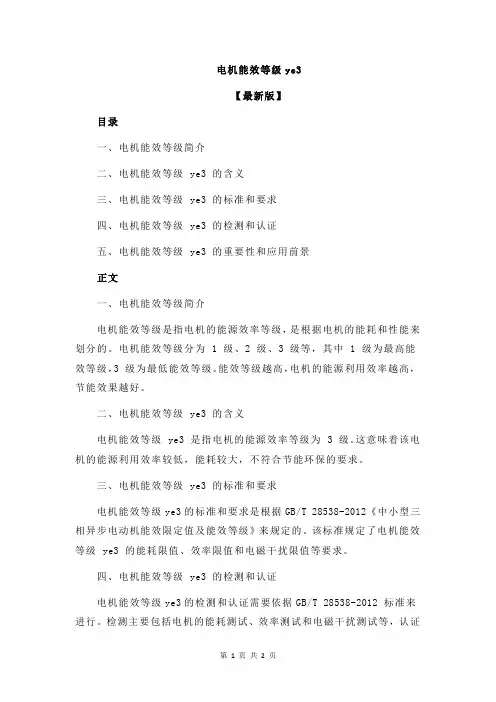

【最新版】
目录
一、电机能效等级简介
二、电机能效等级 ye3 的含义
三、电机能效等级 ye3 的标准和要求
四、电机能效等级 ye3 的检测和认证
五、电机能效等级 ye3 的重要性和应用前景
正文
一、电机能效等级简介
电机能效等级是指电机的能源效率等级，是根据电机的能耗和性能来划分的。
电机能效等级分为 1 级、2 级、3 级等，其中 1 级为最高能效等级，3 级为最低能效等级。
能效等级越高，电机的能源利用效率越高，节能效果越好。
二、电机能效等级 ye3 的含义
电机能效等级 ye3 是指电机的能源效率等级为 3 级。
这意味着该电机的能源利用效率较低，能耗较大，不符合节能环保的要求。
三、电机能效等级 ye3 的标准和要求
电机能效等级ye3的标准和要求是根据GB/T 28538-2012《中小型三相异步电动机能效限定值及能效等级》来规定的。
该标准规定了电机能效等级 ye3 的能耗限值、效率限值和电磁干扰限值等要求。
四、电机能效等级 ye3 的检测和认证
电机能效等级ye3的检测和认证需要依据GB/T 28538-2012 标准来进行。
检测主要包括电机的能耗测试、效率测试和电磁干扰测试等，认证
则需要通过第三方权威机构的审核和认可。
五、电机能效等级 ye3 的重要性和应用前景
电机能效等级 ye3 的重要性在于，它是电机节能环保的重要指标，直接影响电机的能耗和运行成本。
YY2YE3系列电机参数对比
YY2YE3系列电机参数对比Y系列电机:Y系列电机是一种全封闭风冷式鼠笼型异步电动机，具有结构紧凑、可靠性高、运行稳定等特点。
它的功率范围广泛，从0.55kW到400kW，可适用于许多不同的工业应用场合。
Y2系列电机:Y2系列电机是在Y系列电机基础上进行了改良和优化的产品。
它具有高效率、低噪音、低振动等特点，能够提供更好的运行性能。
Y2系列电机的整体效果比Y系列电机更好，具有更高的能源利用率。
YE3系列电机:YE3系列电机是一种高效节能型三相异步电机，是对现有Y系列电机标准的进一步改进和优化。
它具有高效率、高起动力矩、低噪音等特点，能够满足更高的节能要求。
YE3系列电机采用新型的轴承和绝缘材料，可以提供更长的使用寿命和更稳定的性能。
参数对比:1.功率范围：Y系列电机的功率范围从0.55kW到400kW，Y2系列电机的功率范围与Y系列相同，而YE3系列电机的功率范围从0.55kW到355kW。
可以看出，YE3系列电机的最高功率稍低于Y系列和Y2系列电机。
2.效率：YE3系列电机的效率更高，通常可达到IE3（国际高效）效率水平，比Y系列和Y2系列电机更节能。
Y系列电机的效率一般是IE1（国际标准）水平，而Y2系列电机的效率介于IE2（更高效）和IE1之间。
3.噪音和振动：Y2系列电机相对于Y系列电机来说，具有更低的噪音和振动水平，是在设计上进行了改进以提高运行的平稳性和稳定性。
YE3系列电机在噪音和振动方面也有所改进，相对于Y系列电机来说，噪音和振动更低。
4.使用寿命：由于YE3系列电机采用了新型的轴承和绝缘材料，因此具有更长的使用寿命。
相比之下，Y2系列和Y系列电机的使用寿命较短。
总的来说，YE3系列电机相对于Y系列电机和Y2系列电机来说，在效率、噪音和振动、使用寿命等方面都有所改进和优化。
如果考虑到能源节约和环保的需求，YE3系列电机是更佳的选择。
然而，根据具体的应用需求和预算限制，Y系列电机和Y2系列电机也可以是合适的选择。
Y、Y2、YE3系列电机参数对比
Y系列、Y2系列、YE3高效电机参数对比表一、 Y系列电机参数表Y系列电机主要参数额定电流 效率 功率因数功率A % COS(Φ)KW 2P 4P 6P 8P 10P 2P 4P6P 8P10P 2P 4P 6P 8P10P 0.55 - 1.5 - 73.0 0.760.75 1.8 2.0 2.2 75.0 74.5 72.5 0.84 0.76 0.701.12.5 2.73.2 77.0 78.0 73.5 0.86 0.78 0.721.5 3.4 3.7 4.0 78.0 79.0 77.5 0.85 0.79 0.742.2 4.8 5.0 5.6 5.8 80.5 81.0 80.5 80.5 0.86 0.82 0.74 0.713 6.4 6.8 7.2 7.7 82.0 82.5 83.0 82.0 0.87 0.81 0.76 0.724 8.2 8.8 9.4 9.9 85.5 84.5 84.0 84.0 0.87 0.82 0.77 0.735.5 11.1 11.6 12.6 13.3 85.5 85.5 85.3 85.0 0.88 0.84 0.78 0.747.5 15.0 15.4 17.0 17.7 86.2 87.0 86.0 86.0 0.88 0.85 0.78 0.7511 21.8 22.6 24.6 24.8 87.2 88.0 87.0 87.5 0.88 0.84 0.78 0.7715 29.4 30.3 31.4 34.1 88.2 88.5 89.5 88.0 0.88 0.85 0.81 0.7618.5 35.5 35.9 37.7 41.3 89.0 91.0 89.8 89.5 0.89 0.86 0.83 0.7622 42.2 42.5 44.6 47.6 89.0 91.5 90.2 90.0 0.89 0.86 0.83 0.7830 56.9 56.8 59.5 63.0 90.0 92.2 90.2 90.5 0.89 0.87 0.85 0.8037 69.8 70.4 72.0 78.2 90.5 91.8 90.8 91.0 0.89 0.87 0.86 0.7945 84.0 84.2 85.4 93.2 101.0 91.5 92.3 92.0 91.7 91.5 0.89 0.88 0.87 0.80 0.74 55 102.6 102.6 104.4 113.5 122.7 91.5 92.6 92.0 92.0 92.0 0.89 0.88 0.87 0.80 0.74 75 139.2 139.7 141.1 152.1 164.3 92.0 92.7 92.8 92.5 92.5 0.89 0.88 0.87 0.81 0.75 90 166.1 164.3 168.6 179.3 92.5 93.5 93.2 93.0 0.89 0.89 0.87 0.82110 203.0 200.8 205.5 218.5 92.5 93.5 93.5 93.3 0.89 0.89 0.87 0.82132 242.3 239.7 245.8 93.0 94.0 93.8 0.89 0.89 0.87160 292.1 289.0 297.9 93.5 94.5 93.8 0.89 0.89 0.87185 337.8 334.2 344.4 93.5 94.5 93.8 0.89 0.89 0.87200 365.2 361.3 - 93.5 94.5 0.89 0.89实际上Y系列电机在特殊情况下还可以定制12极电机。
11YE3系列IP55超高效率三...
Y系列（IP44）三相异步电动机（机座号80～355）产品主要特点：Y系列（IP44）三相异步电动机（机座号80～355）系列标准化、系列化和通用化程度高，互换性好，体积小、重量轻，外形美观，效率、堵转转距、最大转距等性能指标均比JO2系列大大提高，其技术条件统一，易损件统一，外观基本统一，Y系列的安装尺寸及功率等级完全符合国际电工委员会(IEC)标准，并与德国 DIN42673标准相同，有利于配套和定购，也有利于在基本系列的基础上派生其他各种系列电机。
2008年本公司对Y系列进行了重新设计和改进，改进后其效率指标全部达到了GB 18613-2006《中小型三相异步电动机能效限定值及能效等级》的3级标准(等效于欧洲EFF2能效标准)；符合IEC60034—2(1996)文件和国标《旋转电机(牵引电机除外)确定损耗和效率的试验方法》的要求,即B级绝缘电阻基准温度为95℃的规定。
主要技术参数：额定频率为:50 Hz；额定电压为：380 V；外壳防护等级为：IP44；冷却方法为：IC411；结构及安装型式为：IM B3、IM B5、 IM B6、IM B7、IM B8、IM B35、IM V1、IM V3、IM V5、IM V6、IM V15和IM V36；额定功率为：0.55 kW ,0.75 kW,1.1 kW,1.5 kW,2.2 kW,3 kW,4 kW,5.5 kW,7.5 kW,11 kW,15 kW,18.5 kW,22 kW,30 kW,37 kW,45 kW,55 kW,75 kW, 90 kW,110 kW,132 kW,160 kW (185 kW),200 kW(220 kW),250 kW,315 kW；同步转速为：3000，1500，1000，750转/分，110Kw以上为3000，1500，1000，750，600转/分。
电动机的定额是以连续工作制（S1）为基准的连续定额。
YE3电机和YX3、YBX3电机区别
YE3电机和YX3、YBX3电机区别YE3电机属于超高效电机(超高效节能电机），采用新型电机设计，新工艺及新材料，通过降低电磁能、热能和机械能的损耗，提高电机的输出效率的电机。
YE2高效电机（即YX3普通高效电机）。
YX3高效电机是国内第一个以冷轧硅钢为导磁材料的高效电机。
是在Y3电机根底上设计开发的，Y3电机是国内第一个以冷轧硅钢为导磁材料设计的普通电机，是国家“以冷代热”的产品。
YX3电机设计于20**年，20**年9月通过机械联合会组织的鉴定。
主要符合GB/T18613-20**版的2级能效标准--即节能评价值。
也符合欧洲的EFF1的指标要求。
后来的GB/T18613-20**版的节能评价值，也能到达。
它的检测方法中对电机的杂散损耗，采用输入功率的0.5%来计算，设计是也是据此来计算电磁数据。
国内电机厂家在20**年前开展2级能效备案，和节能产品认证时，除了合资品牌，都是采用YX3电机。
所以作为高效电机，YX3电机在国内广为人知。
YBX3防爆电机是对YBX3系列高效率隔爆型三相异步电动机的简称，是在YB3防爆电机的根底上开展改良的防爆电机，相比YB3更加高效节能，能够取代YB3防爆电机的适用性。
效率符合GB18613-20**《中小型三相异步电动机能效限定值及能效等级》中的2级能效，且具有性能优良，使用安全可靠，振动、噪声比同类产品降的特点，符合环保要求。
本系列电动机防爆性能符合GB3836.1-20**《爆炸性环境第1部分：设备通用要求》和GB3836.2-20**《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的规定，制成隔爆型。
防爆标志为ExdⅡAT4Gb、ExdⅡBT4Gb，Exd ⅡCT4Gb，适用于有爆炸性气体混合物存在的场所。
ExdⅡAT4Gb适用于工厂用IIA类，温度组别为T1、T2、T3和T4组爆炸性气体混合物存在的环境。
ExdⅡBT4Gb适用于工厂用IIB类，温度组别为T1、T2、T3和T4组爆炸性气体混合物存在的环境。
ye3电机效率标准
ye3电机效率标准一、电机类型YE3电机是一种永磁同步电机，广泛应用于工业自动化领域。
电机的类型可能会因不同的应用场合和工艺要求而有所差异，如自启动电机、节能电机等。
二、额定功率额定功率是电机最重要的参数之一，它表示电机在正常运行时的输出功率。
选择合适的额定功率可以满足实际应用需求，并确保电机的安全、稳定运行。
三、电压电机的电压取决于电源的电压和电机的负载。
通常情况下，电机的电压范围为220V-400V。
选择合适的电压可以保证电机的正常运行，并减少能源损耗。
四、电流电流是电机运行时的输入电流，其大小取决于电机的负载和电源的容量。
在选择电机时，应考虑电源的容量和电机的负载情况，以确保电机正常运行。
五、转速转速是电机的一个重要参数，它表示电机每分钟的旋转速度。
电机的转速取决于电源的频率和电机的极数。
选择合适的转速可以满足实际应用需求，并确保电机的安全、稳定运行。
六、效率效率是衡量电机性能的重要指标之一，它表示电机在运行过程中所输出的机械能与输入的电能之比。
高效率的电机可以减少能源损耗，提高能源利用效率。
七、负载特性负载特性是指电机在不同负载条件下的性能表现。
不同的电机具有不同的负载特性，因此选择适合负载特性的电机可以保证电机的安全、稳定运行。
八、环境条件电机的运行环境条件对电机的性能和使用寿命有很大的影响。
因此，在选择电机时，应考虑环境温度、湿度、粉尘等因素，以确保电机的安全、稳定运行。
九、测试方法测试方法是评估电机性能的重要手段之一。
通常情况下，电机的测试方法包括空载试验、负载试验、温升试验等。
这些试验可以帮助评估电机的性能表现和安全性。
十、安全要求安全要求是选择电机时需要考虑的重要因素之一。
符合安全要求的电机可以减少事故发生的可能性，保障工作人员的人身安全。
因此，在选择电机时，应选择符合相关安全标准的电机，并严格按照使用说明书操作使用。
YX3高效电机和YE3高效电机的区别
YX3高效电机和YE3高效电机的区别一、电机的发展1996年定型 Y2系列电机2003年定型 Y3系列电机2002年，为了取代Y2电机，设计以冷轧硅钢带替热轧硅钢的Y3系列电动机。
该系列电机采用冷轧硅钢，全系列基本满足GB18163能效限值标准。
2005年高效电机---YX3系列电机从能源形势、节能减排及世界电机行业发展出发，中小型电机行业开始研制满足GB18163中节能评价值即中国2级标准的高效电机。
从导磁材料选择、冲片研究、通风改善等方面改进。
效率平均提高%。
长期连续负荷可以节约大量电费。
2010年超高效电机---YE3电机针对美国2011年将在全球率先强制推行超高效率标准电机，国内上海电机研究所牵头，研制超高效电机系列产品开发。
该电机损耗值比高效电机降低20%。
对于年运行时间超过8000小时的电机，负荷率超过60%，电费以元/度计算，年左右可收回标准电机额外增加的成本。
电机的能耗标准：依据国家2012年新颁布的电动机能效标准：GB18613-2012《中小型异步三相电动机能效限定值及能效等级》YX3系列电机属于高效3级能耗电动机YE3系列电机属于超高效2级能耗电动机二、国家的电机能耗发展政策发改委[2012]181号文件：《关于落实2012年高效电机推广任务的通知》1.→GB18613-2006 能效三级（普通效率）禁止生产，在用逐步淘汰2.→新建、搬迁选用高效电机3.→工信部[2009]67号涉及电机（J、JO、YB)2013年底前淘汰4.→JS/JSQ电机2015年底前淘汰三、电机的能耗分析1.电机的能耗组成电机效率的提高（1）.降低了定子损耗更高质量等级的钢线紧凑的端部设计良好的槽满率优异的浸漆工艺适当增加铁芯长度（降低电流密度）（2）.降低了风摩损耗不降低冷却效果的前提下，使用更小尺寸的风扇更高品质的轴承更高等级的定转子同心度，降低振动、摩擦（3）.降低了杂散损耗优化的电磁设计更高要求的制造工艺措施（4）.降低转子铝耗优异的转子压铸工艺改进转子绝缘高压冲模铸铝转子高的转子动平衡要求（5）.降低了铁耗选用高效的冲片，确保材质的低损耗、高磁感特性。
ye3电机标准
ye3电机标准YE3电机是一种具有高效率、低噪音和可靠性的新型电机，有着广泛的应用领域。
为了保证YE3电机的质量和性能，制定了一系列严格的标准，以指导电机的设计、制造和使用过程。
本文将介绍YE3电机标准的背景、内容和应用意义。
一、背景YE3电机是为了适应我国能源节约减排政策和经济发展需求而研制的一种高效电机。
随着我国工业化进程的加速和能源消耗的增加，传统电机由于能效较低、损耗大等问题，成为了能源消耗的重要组成部分。
为了提高电机的能效和减少能源消耗，YE3电机标准应运而生。
二、标准内容YE3电机标准主要包括以下几个方面的内容：1. 效率要求：YE3电机的效率要求高于国家相关标准规定的最低要求。
通过提高电机的效率，可以减少能源的消耗，并减少环境对污染物的排放。
同时，高效率的电机还可以降低电机工作时的噪音和振动，提高电机的可靠性和使用寿命。
2. 结构要求：YE3电机的结构要求符合相关的机械安装尺寸标准和电气安装标准。
电机内部的线圈绕组、轴承和端盖等部件的设计和安装应符合相应的规范，以保证电机的正常运行和使用安全。
3. 性能要求：YE3电机的性能要求包括起动性能、转速、额定功率、绝缘等级等内容。
电机的起动性能直接影响到电机的使用效果和可靠性，因此在标准中对起动性能进行了具体要求。
同时，电机的额定功率和转速需满足用户实际需求，保证电机在使用过程中的稳定性和高效性。
此外，电机的绝缘等级要能够适应各种环境条件下的使用要求，以保证电机在恶劣环境下的安全可靠性。
4. 标识要求：YE3电机的标准还包含了对电机标识的详细规定。
电机标识要清晰、醒目，并包含了电机的主要参数和性能等级。
标识的准确性和规范性有助于用户正确选择和使用电机，提高电机的整体使用效果。
三、应用意义YE3电机标准的制定对于提高我国电机的整体水平、促进经济转型升级、实现可持续发展具有重要的意义。
1. 节能减排：YE3电机具有高效率和低能耗的优势，相较于传统电机可以节约能源，并减少对环境的污染排放。
ye3电机能效标准
YE3电机是我国制定的电机能效等级标准之一。
YE3系列高效电机是根据GB 18613-2012《高效率电动机能效限定值及能效等级》标准生产的。
该标准规定了电动机的能效等级、效率限值、试验方法等技术要求。
GB 18613-2012标准中，YE3电机分为以下几个等级：
1. 能效等级1：YE3-1型电机，效率最高，适用于对能效要求较高的场合。
2. 能效等级2：YE3-2型电机，效率较高，适用于一般负载和长期运行的场合。
3. 能效等级3：YE3-3型电机，效率一般，适用于对能效要求不高的场合。
YE3电机的性能特点如下：
1. 高效率：YE3电机的设计目标是提高电动机的效率，降低能耗。
与传统电机相比，YE3电机的效率平均提高5%左右。
2. 优异的负载适应性：YE3电机具有较好的负载适应性，可以在不同负载条件下保持较高的运行效率。
3. 良好的启动性能：YE3电机的启动性能得到了优化，启动电流小，启动转矩大，有利于减少对电网的冲击。
4. 可靠的运行稳定性：YE3电机在设计时考虑了运行稳定性，具有较高的可靠性。
5. 结构紧凑、噪音低：YE3电机采用新型结构，使电机体积更小、噪音更低。
IE3 能效YE3电机技术手册
IE3 能效YE3电机技术手册IE3 能效YE3电机技术手册1.引言1.1 目的本手册旨在介绍IE3能效YE3电机的技术信息和性能参数，以便用户更好地了解和应用该电机。
1.2 适用范围本手册适用于所有使用和维护IE3能效YE3电机的用户。
2.产品概述2.1 产品特点2.1.1 高能效IE3能效YE3电机采用先进的技术，具有高能效和低能耗的特点，能够节约能源和降低综合成本。
2.1.2 低噪音该电机采用噪音控制技术，运行时噪音较低，适用于对噪音要求较高的场合。
2.1.3 高可靠性IE3能效YE3电机具有稳定可靠的运行性能，能够长时间工作并保持高效率和稳定输出。
2.2 技术参数2.2.1 输入电压.220V/380V/440V2.2.2 额定功率.10kW-1000kW2.2.3 额定转速.1500rpm、1800rpm、3000rpm2.2.4 高温保护：防护等级IP552.2.5 效率等级：IE33.安装和调试3.1 安装要点3.1.1 选择合适的安装位置，确保通风良好且无异物阻挡。
3.1.2 检查电机的电气连接和接地是否正确，并仔细检查各接线端子是否牢固。
3.1.3 安装时应遵循相关操作规程和安全规定。
3.2 调试步骤3.2.1 按照说明书连接电源和控制器。
3.2.2 启动电机并观察其运行情况，确保无异常噪音和震动。
3.2.3 检查电机的运行效果和性能参数，调整必要的参数以使其正常工作。
4.使用和维护4.1 操作注意事项4.1.1 在使用电机之前，应确保电机运行环境安全可靠，排除潮湿和灰尘等影响因素。
4.1.2 使用前应检查各部件是否正常，如电缆连接、防护罩等。
4.1.3 对于长时间停用的电机，应进行定期检查和保养，确保其良好的运行状态。
4.2 维护与保养4.2.1 定期检查电机的绝缘电阻和绝缘耐压，确保其正常工作。
4.2.2 清洁电机表面，并定期检查轴承润滑油的状态。
4.2.3 定期检查电机的运行状态，如噪音、温度等，遇到异常情况及时处理。
电机能效等级ye3
电机能效等级ye3摘要：I.电机能效等级ye3 简介A.电机能效等级的定义B.ye3 等级的提出背景II.ye3 等级的具体要求A.能效指标的提高B.符合国际能效标准的意义III.我国对ye3 等级的推广与应用A.政策支持与鼓励B.电机行业对ye3 等级的响应IV.ye3 等级对电机产业的影响A.促进产业升级与转型B.提高能源利用效率V.面临的挑战与展望A.技术挑战与突破B.电机能效等级的未来发展趋势正文：电机能效等级ye3 是指一种高能效、环保型的电机产品。
在国际上，电机能效等级的划分有着严格的标准，ye3 等级是其中一种较高的能效等级。
在我国，ye3 等级的电机产品受到了政策的大力支持和推广。
电机能效等级ye3 的提出，主要是为了提高电机的能效，降低能源消耗，减少环境污染。
相比传统的电机产品，ye3 等级的电机在能效指标上有了显著的提升，可以更好地满足各种工业生产需求，同时也有利于节约能源和保护环境。
在我国，政府对ye3 等级的电机产品给予了很高的重视，并出台了一系列的政策措施，以鼓励和引导电机产业向高能效、环保方向发展。
这些政策包括对高能效电机产品的财政补贴、税收优惠等。
在政策的推动下，我国电机行业对ye3 等级的推广和应用取得了积极的成果。
ye3 等级的推广与应用，对我国电机产业产生了深远的影响。
首先，ye3 等级的电机产品对电机产业的技术水平提出了更高的要求，促使产业不断进行技术创新和升级，从而提高整个产业的竞争力。
其次，ye3 等级的电机产品可以显著提高能源利用效率，降低能源消耗，有利于我国实现能源节约和减排的目标。
然而，在推广ye3 等级的过程中，电机产业也面临着一些挑战。
例如，高能效电机产品的研发和生产需要较高的技术水平，而目前我国部分企业在技术上还存在一定差距。
此外，ye3 等级电机产品的市场价格相对较高，这也对消费者的接受程度产生了一定影响。
总的来说，电机能效等级ye3 的推广和应用对我国电机产业的发展具有重要的意义。
YE3超高效率三相异步电动机技术协议
YE3超高效率三相异步电动机技术协议1.背景电动机广泛应用于工业生产、交通运输、家庭电器等领域，是全球能耗的重要组成部分。
为了减少能源消耗和减少环境污染，各国纷纷采取措施推广高效率电动机。
YE3超高效率三相异步电动机是一种节能环保的电动机产品，本技术协议的目的是规范YE3超高效率三相异步电动机的技术标准和质量要求，促进其在市场上的推广和应用。
2.技术要求2.1效率要求：YE3超高效率三相异步电动机的效率应符合国家标准或国际标准的要求，其效率要明显高于普通三相异步电动机。
2.2电机设计：YE3超高效率三相异步电动机的电机设计应采用先进的散热技术和减低磁阻损耗的技术，以提高效率和降低能耗。
2.3材料选择：YE3超高效率三相异步电动机的主要材料应选择优质的铜线和有机材料，以减低线圈和内部部件的电阻和损耗。
2.4控制系统：YE3超高效率三相异步电动机的控制系统应采用先进的变频技术和电流限制技术，以降低电机的相功率和提高效率。
3.测试方法3.1效率测试：YE3超高效率三相异步电动机的效率测试方法应符合国家标准或国际标准的要求，测试结果应提供第三方检测机构的认证报告。
3.2负载能力测试：YE3超高效率三相异步电动机的负载能力测试应在额定工作条件下进行，测试结果应能满足相关技术指标的要求。
3.3温度测试：YE3超高效率三相异步电动机的温度测试应采用热电偶或红外线测温法进行，测试结果应保证电机的工作温度在允许范围内。
3.4噪音测试：YE3超高效率三相异步电动机的噪音测试应符合国家标准或国际标准的要求，测试结果应保证电机的噪音水平在允许范围内。
4.质量控制4.1原材料质量：YE3超高效率三相异步电动机的原材料应符合国家和行业标准的要求，供应商应提供相关材质证明和产品质量证明。
4.2生产过程控制：YE3超高效率三相异步电动机的生产过程应严格按照技术要求进行，各生产环节应建立质量控制制度和档案，确保产品质量的稳定性和可追溯性。
ye3电机国家标准
ye3电机国家标准ye3电机是一种高效节能的三相异步电动机，广泛应用于工业生产中的各种机械设备。
为了规范ye3电机的生产和应用，我国制定了《ye3电机国家标准》，该标准涵盖了ye3电机的技术要求、性能指标、测试方法等内容，对于提高ye3电机的质量和效率具有重要意义。
首先，ye3电机国家标准对ye3电机的技术要求进行了详细规定。
包括了ye3电机的结构设计、材料选用、制造工艺等方面的要求，确保了ye3电机在生产过程中符合国家标准的要求，从而保证了产品的质量和可靠性。
其次，标准对ye3电机的性能指标进行了严格规定。
包括了ye3电机的额定功率、额定转速、效率等重要指标，这些指标的规定不仅有利于生产企业进行产品设计和制造，也有利于用户选择合适的ye3电机，从而提高了ye3电机的使用效率和性能。
此外，标准还对ye3电机的测试方法进行了详细描述。
包括了ye3电机在出厂前的各项性能测试和检验方法，确保了ye3电机在出厂时符合国家标准的要求，同时也为用户提供了选型和使用ye3电机时的参考依据。
总的来说，ye3电机国家标准的制定，对于推动ye3电机的技术进步、提高产品质量、促进产业发展具有重要意义。
通过遵循国家标准，生产企业可以提高产品质量，用户可以选择到更加符合要求的产品，从而实现双赢局面。
在实际应用中，我们应该更加重视ye3电机国家标准的执行和落实，加强对ye3电机产品的质量控制和监督检查，确保产品符合国家标准的要求。
同时，也要加强对ye3电机国家标准的宣传和推广，提高生产企业和用户对国家标准的认识和重视程度，从而推动ye3电机产业健康发展。
总之，ye3电机国家标准的制定和执行，对于促进ye3电机产业的发展、提高产品质量、保障用户权益具有重要意义。
我们应该不断加强对国家标准的学习和理解，积极推动国家标准的贯彻落实，为我国ye3电机产业的发展贡献力量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YE3系列超高效率三相异步电动机YE3 Series Super- High Efficiency Three Phase Induction Motors--------------------------------------------------------------------------------------------- 一、概述机座号63～355 功率0.12～375kW工作制 S1 冷却方式：IC411能效等级：中国GB18613-2012 2级（IEC 3级）适用于：需要节能连续运行的一般使用场所。
如风机、水泵等Applications: Energy saving applications where continuous of frequent duty is required pumps. fans.特点：其外形美观、高效节能(效率符合GB18613-2012中规定的2级能效)，F级绝缘，防护等级为IP55，电机噪声低、振动小，运行可靠.Features: These series motors have many virtues, including beautiful profile, high efficiency and energy saving, class F insulated, the protective class is IP55, low noise, little vibration, running smoothly,.性能数据Performance Data性能数据Performance Data外形及安装尺寸 Dimensions mm B14 (机座无底脚、端盖上有小凸缘)B34 (机座带底脚、端盖上有小凸缘)外形及安装尺寸 Dimensions mmB3（机座带底脚、端盖无凸缘）外形及安装尺寸Dimensions mm B5（机座不带底脚、端盖有凸缘）机座号Frame极数Poles安装尺寸及公差Mounting Dimension 外形尺寸Overall DimensionD E F G M N P R S T AC AD HF L63M 2,4 11 23 4 8.5 115 95 140 0 4-Φ10 3 135 70 140 230 71M 2,4,6 14 30 5 11 130 110 160 0 4-Φ10 3.5 145 80 160 255 80M 2,4,6,8 19 40 6 15.5 165 130 200 0 4-Φ12 3.5 165 145 245 29590S2,4,6,8 24 50 8 20 165 130 200 0 4-Φ12 3.5 180 165 265 34590L 385 100L 2,4,6,8 28 60 8 24 215 180 250 0 4-Φ15 4 205 175 300 390112M 2,6,828 60 8 24 215 180 250 0 4-Φ15 4 225 190 315420 4 450132S2,4,6,8 38 80 10 33 265 230 300 0 4-Φ15 4 270 220 370 465132M 505160M2,4,6,8 42 110 12 37 300 250 350 0 4-Φ19 5 320 260 435 610160L 650180M2,4,6,8 48 110 14 42.5 300 250 350 0 4-Φ19 5 360 265 440 685180L 725 200L 2,4,6,8 55 110 16 49 350 300 400 0 4-Φ19 5 400 305 505 775225S 4,8 60 140 18 53400 350 450 0 8-Φ19 5 450 325 550 815225M2 55 110 16 49 810 4,6,8 60 140 18 53 840250M2 60140 1853500 450 550 0 8-Φ19 5 510 380 655 920 4,6,8 65 58280S2 65140 18 58500 450 550 0 8-Φ19 5 550 395 6709654,6,8 75 20 67.5280M2 65 18 581015 4,6,8 75 20 67.5外形及安装尺 Dimensions mm B35（机座带底脚、端盖有凸缘）机座号Frame极数Poles安装尺寸及公差Mounting Dimension 外形尺寸Overall DimensionA B C D E F G H K M N P R S T AA BB HA AB AC AD HD L63M 2,4 100 80 40 11 23 4 8.5 63 7 115 95 140 0 4-Φ10 3 30 110 8 135 135 70 180 230 71M 2,4,6 112 90 45 14 30 5 11 71 7 130 110 160 0 4-Φ10 3.5 32 120 8 150 145 80 195 255 80M 2,4,6,8 125 100 50 19 40 6 15.5 80 10 165 130 200 0 4-Φ12 3.5 32 135 10 160 165 145 225 29590S2,4,6,8 140 10056 24 50 8 20 90 10 165 130 200 0 4-Φ12 3.5 3417012 180 180 165 25534590L 125 210 385100L 2,4,6,8 160 140 63 28 60 8 24 100 12 215 180 250 0 4-Φ15 4 39 18614 200 205 175 275 390112M 2,6,8190 140 70 28 60 8 24 112 12 215 180 250 0 4-Φ15 4 45200230 225 190 300420 4 230 450132S2,4,6,8 216 14089 38 80 10 33 132 12 265 230 300 0 4-Φ15 4 5519018 265 270 220 350465132M 178 230 505160M2,4,6,8 254 210108 42 110 12 37 160 15 300 250 350 0 4-Φ19 5 6526020 315 320 260 420610160L 254 304 650180M2,4,6,8 279 241121 48 110 14 42.5 180 15 300 250 350 0 4-Φ19 5 7031122 355 360 265 445685180L 279 349 725 200L 2,4,6,8 318 305 133 55 110 16 49 200 19 350 300 400 0 4-Φ19 5 74 379 26 395 400 305 505 775225S 4,8356 28614960 140 18 53225 19 400 350 450 0 8-Φ19 5 7837528 435 450 325 550815225M231155 110 16 49400810 4, 6,8 60 1401853840250M2406 349 16860140 250 24 500 450 550 0 8-Φ19 5 80 445 30 490 510 380 630 920 4, 6,8 6558280S2457 36819065140 280 24 500 450 550 0 8-Φ19 5 9048535 545 550 395 6759654, 6,8 75 20 67.5280M241965 18 58536 1015 4, 6,8 75 20 67.5315S2508 40621665 140 18 58315 28 600 550 660 0 8-Φ24 6 12057045 635 630 540 85511804,6,8,10 80 170 22 71 1210315M245765 140 18 586101215 4,6,8,10 80 170 22 71 1245315L250865 140 18 586801290 4,6,8,10 80 170 22 71 1320355M2610 56025475 140 20 67.5355 28 740 680 800 0 8-Φ24 6 13069052 735 715 645 100013904,6,8,10 95 170 25 86 1420355L/L12630 75 140 20 67.575015004,6,8,10 95 170 25 86 1530355L2/L3 2 80 170 22 71 15304,6,8,10 110 210 28 100 1570外形及安装尺寸Dimensions mm V1（立式安装、机座不带底脚、端盖有凸缘、轴伸向下的电动机）机座号Frame极数Poles安装尺寸Mounting Dimension 外形尺寸Overall DimensionD E F G M N P R S T AC AD HF L180M2,4,6,8 48 110 14 42.5 300 250 350 0 4-Φ19 5 360 265 500 745180L 785 200L 2,4,6,8 55 110 16 49 350 300 400 0 4-Φ19 5 400 305 570 845225S 4,8 60 140 18 53400 350 450 0 8-Φ19 5 450 325 615 905225M2 55 110 16 49 900 4,6,8 60 140 18 53 930250M2 60140 1853500 450 550 0 8-Φ19 5 510 380 715 1025 4,6,8 65 58280S2 65140 18 58500 450 550 0 8-Φ19 5 550 395 76010804,6,8 75 20 67.5280M2 65 18 581130 4,6,8 75 20 67.5315S2 65 140 18 58600 550 660 0 8-Φ24 6 630 540 970 13104,6,8,10 80 170 22 71 1340315M2 65 140 18 58 1345 4,6,8,10 80 170 22 71 1375315L2 65 140 18 58 1420 4,6,8,10 80 170 22 71 1450355M2 75 140 20 67.5740 680 800 0 8-Φ24 6 715 645 1135 15304,6,8,10 95 170 25 86 1560355L/L12 75 140 20 67.5 1640 4,6,8,10 95 170 25 86 1670355L2/L32 80 170 22 71 1670 4,6,8,10 110 210 28 100 1710Conventional mounting type and suitable frame size are given in following table（with “√”)机座号Frame基本安装结构basic type派生的安装形式derived typeB3 B5 B35 V1 V3 V5 V6 B6 B7 B8 V15 V36 B14 B34 V1863～112 √√√√√√√√√√√√√√√132～160 √√√√√√√√√√√√- - - 180～280 √√√√- - - - - - - - - - - 315～355 √- √√- - - - - - - - - - - “√”表示可以制造生产的结构型式，电机订购时，若不作说明的接线盒为侧式右出线。
