电力电缆验收标准(隧道)

电力电缆验收标准(隧道)
GB50168-2006
(5.4.3)
10、电缆与热力管道、热力设备之间的净距,平行时应不小于1m,交叉时应不小于0.5m,当受件限制时,应采取隔热保护措施。电缆通道应避开锅炉的看火孔和制粉系统的防爆门;当受件限制时,应采取穿管或封闭槽盒等隔热防火措施。电缆不宜平行敷设于热力设备和热力管道的上部。
GB50168-2006
b电缆管在弯制后,不应有裂缝和显著的凹瘪现象,其弯扁程度不宜大于管子外径的10%;电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。
c金属电缆管应在外表涂防腐漆或涂沥青,镀锌管锌层剥落处也应涂以电缆管的内径与电缆外径之比不得小于1.5;混凝土管、陶土管、石棉水泥管除应满足上述要求外,其内径尚不宜小于100mm。
GB50168-2006
(6.2.9)
10、电缆终端上应有明显的相色标志,且应与系统的相位一致。
GB50168-2006
(6.2.13)
11、塑料电缆宜采用自粘带、粘胶带、胶粘剂(热熔胶)等方式密封;塑料护套表面应打毛,粘接表面应用溶剂除去油污,粘接应良好。
塑料电缆宜采用自粘带、粘胶带、胶粘剂(热熔胶)等方式密封;塑料护套表面应打毛,粘接表面应用溶剂除去油污,粘接应良好。
GB50168-2006
(4.1.6)
7、引至设备的电缆管管口位置,应便于与设备连接并不妨碍设备拆装和进出。并列敷设的电缆管管口应排列整齐。
GB50168-2006
(4.1.7)
8、利用电缆的保护钢管作接地线时,应先焊好接地线;有螺纹的管接头处,应用跳线焊接,再敷设电缆。
GB50168-2006
(4.1.8)
GB50168-2006
(5.7.4)
6、架空敷没的电缆不宜设置电缆接头。

电缆线路施工验收规范(gb50168-92)

电缆线路施工验收规范(gb50168-92)

电气装置安装工程电缆线路施工验收规范(gb50168-92)第一章总则第二章运输与保管第三章电缆管的加工及敷设第四章电缆支架的配制与安装第五章电缆的敷设第一节一般规定第二节生产厂房内及隧道、沟道内电缆的敷设第三节管道内电缆的敷设第四节直埋电缆的敷设第五节水底电缆的敷设第六节桥梁上电缆的敷设第六章电缆终端和接头的制作第一节一般规定和准备工作第二节制作要求第七章电缆的防火与阻燃第八章工程交接验收附录一本规范名词解释附录二侧压力和牵引力的常用计算公式第一章总则第1.0.1条为保证电缆线路安装工作的施工质量,促进电缆线路施工技术水平的提高,确保电缆线路安全运行,制订本规范。

第1.0.2条本规范适用于500kv及以下电力电缆、控制电缆线路安装工程的施工及验收。

矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

第1.0.3条电缆线路的安装应按已批准的设计进行施工。

第1.0.4 条电缆及其附件的运输、保管,应符合本规范要求。

当产品有特殊要求时,并应符合产品的要求。

第1.0.5 条电缆及其附件在安装前的保管,其保管期限应为一年及以下。

当需长期保管时,应符合设备保管的专门规定。

第1.0.6 条采用的电缆及附件,均应符合国家现行技术标准的规定,并应有合格证件。

设备应有铭牌。

第1.0.7 条施工中的安全技术措施,应符合本规范及现行有关安全技术标准及产品的技术文件的规定。

对重要的施工项目或工序,尚应事先制定安全技术措施。

第 1.0.8 条与电缆线路安装有关的建筑工程的施工应符合下列要求:一、与电缆线路安装有关的建筑物、构筑物的建筑工程质量,应符合国家现行的建筑工程施工及验收规范中的有关规定。

二、电缆线路安装前,建筑工程应具备下列条件:1. 预埋件符合设计,安置牢固;2. 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束;3. 电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净,施工用道路畅通,盖板齐全;4. 电缆线路敷设后,不能再进行的建筑工程工作应结束;5. 电缆沟排水畅通,电缆室的门窗安装完毕。

电力电缆验收细则

电力电缆验收细则

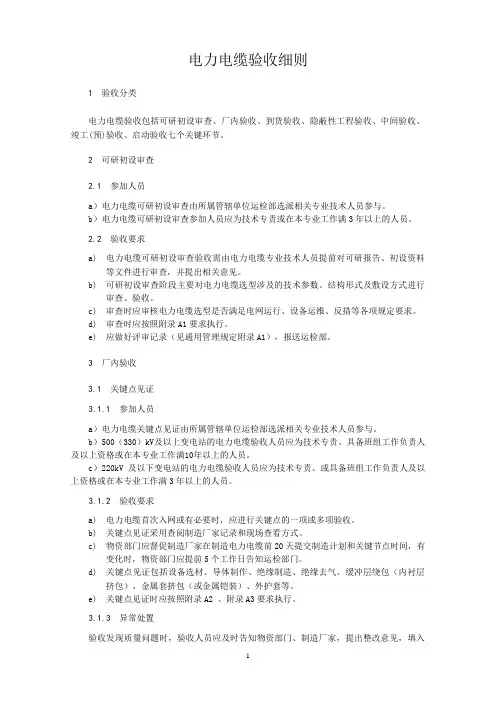

电力电缆验收细则1 验收分类电力电缆验收包括可研初设审查、厂内验收、到货验收、隐蔽性工程验收、中间验收、竣工(预)验收、启动验收七个关键环节。

2 可研初设审查2.1 参加人员a)电力电缆可研初设审查由所属管辖单位运检部选派相关专业技术人员参与。

b)电力电缆可研初设审查参加人员应为技术专责或在本专业工作满3年以上的人员。

2.2 验收要求a)电力电缆可研初设审查验收需由电力电缆专业技术人员提前对可研报告、初设资料等文件进行审查,并提出相关意见。

b)可研初设审查阶段主要对电力电缆选型涉及的技术参数、结构形式及敷设方式进行审查、验收。

c)审查时应审核电力电缆选型是否满足电网运行、设备运维、反措等各项规定要求。

d)审查时应按照附录A1要求执行。

e)应做好评审记录(见通用管理规定附录A1),报送运检部。

3 厂内验收3.1 关键点见证3.1.1 参加人员a)电力电缆关键点见证由所属管辖单位运检部选派相关专业技术人员参与。

b)500(330)kV及以上变电站的电力电缆验收人员应为技术专责、具备班组工作负责人及以上资格或在本专业工作满10年以上的人员。

c)220kV及以下变电站的电力电缆验收人员应为技术专责、或具备班组工作负责人及以上资格或在本专业工作满3年以上的人员。

3.1.2 验收要求a)电力电缆首次入网或有必要时,应进行关键点的一项或多项验收。

b)关键点见证采用查阅制造厂家记录和现场查看方式。

c)物资部门应督促制造厂家在制造电力电缆前20天提交制造计划和关键节点时间,有变化时,物资部门应提前5个工作日告知运检部门。

d)关键点见证包括设备选材、导体制作、绝缘制造、绝缘去气、缓冲层绕包(内衬层挤包)、金属套挤包(或金属铠装)、外护套等。

e)关键点见证时应按照附录A2 、附录A3要求执行。

3.1.3 异常处置验收发现质量问题时,验收人员应及时告知物资部门、制造厂家,提出整改意见,填入“关键点见证记录”(见通用管理规定附录A2),报送运检部门。

电气电缆线路施工及验收规范GB50168

电气电缆线路施工及验收规范GB50168

电缆线路施工及验收规范、电缆及附件的运输与保管1. 电缆及附件的运输与保管,应符合产品标准的要求,应避免强烈的震动、倾倒、受潮、腐蚀,确保不损坏箱体外表面以及箱内部件。

2. 在运输装卸过程中,不应使电缆及电缆盘受到损伤。

严禁将电缆盘直接由车上推下。

电缆盘不应平放运输、平放贮存。

3. 运输或滚动电缆盘前,必须保证电缆盘牢固,电缆绕紧。

充油电缆至压力油箱间的油管应固定,不得损伤。

压力油箱应牢固,压力指示应符合要求。

滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。

4. 电缆及其附件到达现场后,应按下列要求及时进行检查:4.1产品的技术文件应齐全。

4.2电缆型号、规格、长度应符合订货要求,附件应齐全;电缆外观不应受损。

4.3电缆封端应严密。

当外观检查有怀疑时,应进行受潮判断或试验。

4.4充油电缆的压力油箱、油管、阀门和压力表应符合要求且完好无损。

5. 电缆及其有关材料如不立即安装,应按下列要求贮存:5.1电缆应集中分类存放,并应标明型号、电压、规格、长度。

电缆盘之间应有通道。

地基应坚实,当受件限制时,盘下应加垫,存放处不得积水。

5.2电缆终端瓷套在贮存时,应有防止受机械损伤的措施。

5.3电缆附件的绝缘材料的防潮包装应密封良好,并应根据材料性能和保管要求贮存和保管。

5.4防火涂料、包带、堵料等防火材料,应根据材料性能和保管要求贮存和保管。

5.5电缆桥架应分类保管,不得因受力变形。

6. 电缆及附件在安装前的保管,其保管期限为一年及以内。

当需长期保管时,应符合设备保管的专门规定。

7. 电缆在保管期间,电缆盘及包装应完好,标志应齐全,封端应严密。

当有缺陷时,应及时处理。

充油电缆应经常检查油压,并作记录,油压不得降至最低值。

当油压降至零或出现真空时,应及时处理。

二、电缆线路附属设施和构筑物的施工1. 电缆管的加工及敷设1.1电缆管不应有穿孔,裂缝和显著的凹凸不平,内壁应光滑;金属电缆管不应有严重锈蚀。

硬质塑料管不得用在温度过高或过低的场所。

电缆防火设计、施工和验收标准

电缆防火设计、施工和验收标准

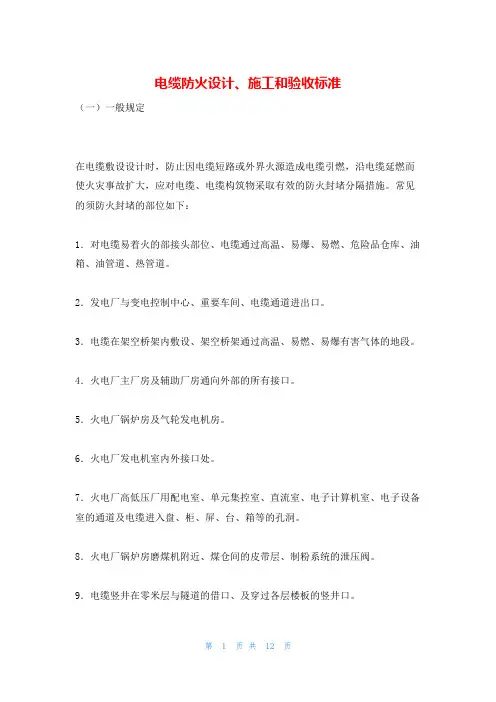

电缆防火设计、施工和验收标准(一)一般规定在电缆敷设设计时,防止因电缆短路或外界火源造成电缆引燃,沿电缆延燃而使火灾事故扩大,应对电缆、电缆构筑物采取有效的防火封堵分隔措施。

常见的须防火封堵的部位如下:1.对电缆易着火的部接头部位、电缆通过高温、易爆、易燃、危险品仓库、油箱、油管道、热管道。

2.发电厂与变电控制中心、重要车间、电缆通道进出口。

3.电缆在架空桥架内敷设、架空桥架通过高温、易燃、易爆有害气体的地段。

4.火电厂主厂房及辅助厂房通向外部的所有接口。

5.火电厂锅炉房及气轮发电机房。

6.火电厂发电机室内外接口处。

7.火电厂高低压厂用配电室、单元集控室、直流室、电子计算机室、电子设备室的通道及电缆进入盘、柜、屏、台、箱等的孔洞。

8.火电厂锅炉房磨煤机附近、煤仓间的皮带层、制粉系统的泄压阀。

9.电缆竖井在零米层与隧道的借口、及穿过各层楼板的竖井口。

10.电缆隧道与沟道的接口处。

11.电缆隧道公用主沟道的分支处。

12.电缆隧道多段配电装置对应的沟道适当分段处。

13.电缆穿墙处14.电缆沟及电缆沟的接口处。

15.主控室、网孔室、继电器室、通讯楼电缆出入口。

16.屋内配电装置的电缆出入口、进入设备的洞、口。

17.火电厂输煤配电室、碎煤机室、输煤线桥、电处尘配电室、脱硫装置等电缆出入后处。

18.厂区电缆隧(沟)道、架空电缆桥架直线段每隔40-60m为一个防火分隔点。

19.厂区大型排管的大人孔井的管口。

20.厂区电缆构筑物的高压电缆中间接头和终端口。

21.易燃、易爆区域的电缆应穿管敷设,关口采用防火堵料封堵。

22.重要回路双电源供电的电缆及厂用工作与备用电源堆放在统一层次(桥架)内,应对其中一回路进行耐火分隔。

23.在采用难燃及耐火电缆的工程中,仍应考虑防火措施。

24.电缆大型排管、地下埋管或直埋式电缆,应在电缆排管二端封堵。

25.火电厂相邻机炉的接合部,炉、机借口处应采取防措施。

(二)防火措施的材料选用1.电缆防火措施应选用具有难燃性或耐火性的防火材料,并应考虑其使用寿命、施工方便、价格合理等综合因素。

隧道式电力电缆保护管施工及验收规范

隧道式电力电缆保护管施工及验收规范

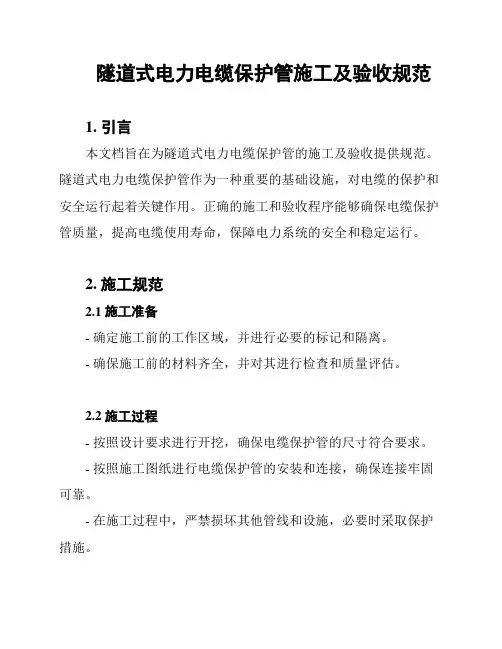

隧道式电力电缆保护管施工及验收规范1. 引言本文档旨在为隧道式电力电缆保护管的施工及验收提供规范。

隧道式电力电缆保护管作为一种重要的基础设施,对电缆的保护和安全运行起着关键作用。

正确的施工和验收程序能够确保电缆保护管质量,提高电缆使用寿命,保障电力系统的安全和稳定运行。

2. 施工规范2.1 施工准备- 确定施工前的工作区域,并进行必要的标记和隔离。

- 确保施工前的材料齐全,并对其进行检查和质量评估。

2.2 施工过程- 按照设计要求进行开挖,确保电缆保护管的尺寸符合要求。

- 按照施工图纸进行电缆保护管的安装和连接,确保连接牢固可靠。

- 在施工过程中,严禁损坏其他管线和设施,必要时采取保护措施。

2.3 施工质量控制- 施工过程中,及时进行质量检查和测试,确保电缆保护管的质量达到要求。

- 必要时进行专业技术监督和检验。

- 在施工结束后,对施工质量进行评估和记录。

3. 验收规范3.1 验收准备- 验收前,对施工结果进行综合评估,确保质量符合要求。

- 准备验收所需的相关文件和记录。

3.2 验收流程- 由专业人员对电缆保护管进行验收,包括外观检查和功能测试。

- 验收结果应进行书面记录,并进行评估和归档。

3.3 验收标准- 验收标准应根据相关法律法规和技术要求制定。

- 根据验收标准评估电缆保护管的质量和性能。

4. 总结本文档提供了隧道式电力电缆保护管施工及验收的规范,包括施工准备、施工过程和质量控制,以及验收准备、验收流程和验收标准。

遵守这些规范能够确保电缆保护管的质量和安全性。

对于电力系统的正常运行和安全保障具有重要意义。

电力电缆隧道工程施工标准

电力电缆隧道工程施工标准

电力电缆隧道工程施工标准一、总则(一)为了规范电力电缆隧道工程的施工,提高工程质量,保障工程安全,特制订本标准。

(二)本标准适用于电力电缆隧道工程的施工过程,主要包括隧道的开挖、支护、电缆敷设及相关设施的安装等内容。

(三)本标准的制定应符合国家有关法律法规和标准的规定,确保工程质量、安全和环保。

二、施工前的准备工作(一)施工单位应按照设计图纸和施工方案进行组织和施工准备工作。

(二)应对施工现场进行勘测,了解地质情况、地下管线的分布等情况,并采取相应的措施保障施工安全。

(三)施工前应对施工人员进行培训,确保施工人员具备必要的技术和安全意识。

(四)施工前应对所使用的机械设备进行检查和保养,保证设备的正常运转和安全使用。

(五)对施工现场进行清理和围挡,确保施工场地的整洁和安全。

三、隧道的开挖与支护(一)根据设计要求,采用合适的方法和工艺对隧道进行开挖,确保隧道的水平、垂直度和平整度满足要求。

(二)隧道的支护应按照设计要求进行,采用适当的支护材料和结构,确保支护的稳定性和安全性。

(三)在开挖和支护过程中应定期检查和监测,发现问题及时处理,确保施工安全。

(四)隧道开挖完成后,应进行清理和加固工作,确保施工现场整洁和安全。

四、电缆敷设(一)电缆敷设前应对敷设线路进行检查,保证线路的质量和安全性。

(二)电缆敷设应按照设计要求进行,确保敷设的线路符合要求,并采取适当的措施保护电缆。

(三)在电缆敷设过程中应注意电缆的弯曲半径和拉力限制,避免对电缆造成损坏。

(四)敷设完成后应进行测试和验收,确保敷设线路的质量和性能合格。

五、相关设施的安装(一)根据设计要求,对相关设施进行安装,包括照明设施、通风系统、监控设备等。

(二)设施的安装应符合设计要求和标准,确保设施的正常运行和安全使用。

(三)在设施安装过程中应注意质量和安全,确保设施的稳定性和可靠性。

(四)设施安装完成后应进行调试和验收,确保设施的功能正常。

六、施工后的清理和整理(一)施工完成后应进行隧道的清理和整理工作,包括清除施工垃圾、清洁设施设备等。

电缆验收标准

电缆验收标准

电缆验收标准电缆是电力传输系统中不可或缺的一部分,其质量的好坏直接影响着电力系统的安全稳定运行。

因此,电缆的验收工作显得尤为重要。

为了确保电缆的质量,制定了一系列的电缆验收标准,以指导和规范电缆的验收工作。

首先,电缆验收标准应包括电缆的外观质量、电气性能、绝缘电阻、放电量、绝缘电阻比、局部放电、介质损耗因数、金属护套接地电阻等方面的内容。

其中,外观质量是电缆验收的首要内容之一,应检查电缆的外观是否完好,是否有损伤、变形、沟槽、氧化等情况。

电气性能则是电缆验收的重点内容,包括电缆的额定电压、电阻、绝缘电阻、绝缘电阻比等参数的检测。

此外,金属护套的接地电阻也是电缆验收的重要内容,应确保金属护套的接地电阻符合规定标准。

其次,电缆验收标准应明确验收的方法和程序。

验收方法应包括目测检查、仪器检测等内容,以确保电缆的各项性能指标得到准确的检测和评估。

验收程序则应包括验收前的准备工作、验收中的操作流程、验收后的记录和报告等内容,以确保验收工作的有序进行。

再次,电缆验收标准应规定验收的标准和要求。

标准和要求应包括各项性能指标的具体数值范围和要求,以便对电缆的质量进行准确的评估。

同时,还应规定验收结果的判定标准和处理措施,以确保对不合格电缆的及时处理和整改。

最后,在电缆验收标准中还应包括验收的责任和义务。

明确各方的责任和义务,以确保验收工作的公正、公平和公开。

同时,还应规定验收的监督和管理机制,以确保验收工作的有效进行。

综上所述,电缆验收标准是电缆质量管理的重要依据,其制定和实施对于保障电缆质量、确保电力系统的安全稳定运行具有重要意义。

我们应严格按照电缆验收标准的要求进行验收工作,确保电缆的质量符合标准,为电力系统的安全稳定运行提供可靠保障。

电缆隧道

电缆隧道

第一炼钢厂电气自动化技术标准电缆(沟)隧道技术标准一、适用范围此标准适用于我厂冶炼二车间的电缆(沟)隧道。

二、引用相关的国家标准和行业标准(最少三个标准)电缆敷设国家标准GB50217-94 (5电缆敷设)电气装置安装工程电缆线路施工及验收规范标准GB50168-92 三、相关定义和术语电缆隧道:敷设电缆的隧道;电缆沟:按设计要求开挖砌筑,沟的侧壁焊接承力角钢架并按要求接地,上面盖以盖板的地下沟道;电缆敷设:指将电缆放置到预先设计好的路径上,可以是地埋,可以是穿管,可以是放到桥架中,也可以是在水下等等。

四、正文适用环境技术标准电缆通道畅通,排水良好,金属部分的防腐层完整,隧道内照明、通风符合要求运行标准照明、通风、排水、消防系统设施完备,运行良好维护保养标准要坚持定期巡视,每周应进行一次彻底全面检查,主要查看隧道内电缆运行情况,隧道内有无积水,照明情况是否良好,防火封堵情况是否严密、是否有空洞,感温地纳兰的敷设位置是否准确,气体消防装置是否工作正常,照明设施是否正常、有无电缆接头发热情况,并详细记入到电缆隧道巡视记录中安装技术标准1 当电缆与地下管网交叉不多,地下水位较低,且无高温介质和熔化金属液体流入可能的地区,同一路径的电缆根数为18根及以下时,宜采用电缆沟敷设。

多于18根时,宜采用电缆隧道敷设。

2 电力电缆沟或电缆隧道内敷设时,其水平净距为35mm,但不应小于电缆外径。

3 电缆在电缆沟和电缆遂道内敷设时,其支架层间垂直距离和通道宽度不应小于下表所列数值:5 电缆支架的长度,在电缆沟内不宜大于0.35m;在隧道内不宜大于0.50m在盐雾地区或化学气体腐蚀地区,电缆支架应涂防腐漆或采用铸铁支架。

6 电缆沟和电缆隧道应采取防水措施,其底部应做坡度不小于0.5%的排水沟。

积水可起直接接入排水管道或经集水坑用泵排出。

7 在支架上敷设电缆时,电力电缆应放在控制电缆的上层。

但1KV 以下的电力电缆可并列敷设。

电气电缆线路施工及验收规范 GB 50168

电气电缆线路施工及验收规范 GB 50168

电缆线路施工及验收规范一、电缆及附件的运输与保管3二、电缆线路附属设施和构筑物的施工4三、电缆的敷设9四、电缆附件的安装13五、工程交接验收17一、电缆及附件的运输与保管1.电缆及附件的运输与保管,应符合产品标准的要求,应避免强烈的震动、倾倒、受潮、腐蚀,确保不损坏箱体外表面以及箱内部件。

2.在运输装卸过程中,不应使电缆及电缆盘受到损伤。

严禁将电缆盘直接由车上推下。

电缆盘不应平放运输、平放贮存。

3.运输或滚动电缆盘前,必须保证电缆盘牢固,电缆绕紧。

充油电缆至压力油箱间的油管应固定,不得损伤。

压力油箱应牢固,压力指示应符合要求。

滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。

4.电缆及其附件到达现场后,应按下列要求及时进行检查:4.1产品的技术文件应齐全。

4.2电缆型号、规格、长度应符合订货要求,附件应齐全;电缆外观不应受损。

4.3电缆封端应严密。

当外观检查有怀疑时,应进行受潮判断或试验。

4.4充油电缆的压力油箱、油管、阀门和压力表应符合要求且完好无损。

5.电缆及其有关材料如不立即安装,应按下列要求贮存:5.1电缆应集中分类存放,并应标明型号、电压、规格、长度。

电缆盘之间应有通道。

地基应坚实,当受件限制时,盘下应加垫,存放处不得积水。

5.2电缆终端瓷套在贮存时,应有防止受机械损伤的措施。

5.3电缆附件的绝缘材料的防潮包装应密封良好,并应根据材料性能和保管要求贮存和保管。

5.4防火涂料、包带、堵料等防火材料,应根据材料性能和保管要求贮存和保管。

5.5电缆桥架应分类保管,不得因受力变形。

6.电缆及附件在安装前的保管,其保管期限为一年及以内。

当需长期保管时,应符合设备保管的专门规定。

7.电缆在保管期间,电缆盘及包装应完好,标志应齐全,封端应严密。

当有缺陷时,应及时处理。

充油电缆应经常检查油压,并作记录,油压不得降至最低值。

当油压降至零或出现真空时,应及时处理。

二、电缆线路附属设施和构筑物的施工1.电缆管的加工及敷设1.1电缆管不应有穿孔,裂缝和显著的凹凸不平,内壁应光滑;金属电缆管不应有严重锈蚀。

电力电缆线路施工及验收基本要求

电力电缆线路施工及验收基本要求

电力电缆线路施工及验收基本要求1 运输管理1. 电缆和附件的运输、保管应符合产品技术文件的要求,并应符合下列规定:(1)电缆盘不应平放。

(2)包装外表面及内部制品不得损坏。

(3)应采取防止倾倒、受潮、腐蚀及强烈振动的措施。

(4)运输或滚动电缆盘,电缆盘应牢固,且电缆应绕紧;充油电缆至压力油箱间的油管应固定,不得损伤。

2. 电缆及其附件运抵现场后应按下列检查:(1)包装和密封应良好。

(2)设备规格、型号、数量以及附件、专用工器具、备件应符合设计文件和合同要求。

(3)设备铭牌、技术文件、出厂试验报告、合格证明及装箱清单应齐全。

(4)设备及附件应无碰伤、擦伤、锈蚀和变形。

(5)带电部分表面应光洁平整,不应有裂纹、折皱、夹杂物、变形或扭曲现象。

(6)充油电气设备应无渗油现象。

(7)充气运输的电气设备内应为正压,其压力为0.01 MPa-0.03MPa,干燥空气露点应低于-40℃。

气体绝缘电气设备内的压力,应符合产品技术文件要求。

(8)密封垫、密封脂、清洁剂和润滑脂,应符合产品技术文件要求。

(9)电缆外观应完好无损,电缆封端应严密。

当外观检查有怀疑时,应进行受潮判断或试验。

(10)附件应齐全,材质质量应符合产品技术文件要求。

(11)充油电缆的压力油箱、油管、阀门和压力表应完好无损。

3. 电缆、附件及相关材料的储存,应符合下列规定:(1)电缆应集中分类存放,储存场地地基应坚实。

存放处应通风、干燥,且不得积水。

(2)应有防止电缆终端损伤的措施。

(3)电缆附件绝缘材料的防潮包装应密封良好,储存、保管和保管期限应符合产品技术文件要求。

(4)充油电缆压力油箱应牢固,压力值应符合产品技术文件要求。

(5)电缆桥架应分类保管,不得变形。

(6)防火隔板、涂料、包带、堵料等防火材料储存和保管,应符合产品技术文件要求。

2 电缆导管的加工与敷设1. 电缆导管型号、规格应符合设计要求,内壁应光滑,不应有穿孔、裂缝。

潮湿场所明敷设或埋地暗敷设的钢导管壁厚不应小于2.0mm,干燥场所敷设的钢导管壁厚不应小于1.5mm。

电缆沟、隧道、电缆井、拉管施工质量验收及评定范围划分

电缆沟、隧道、电缆井、拉管施工质量验收及评定范围划分

编号:
工程编号
验收单位

























工程项目名称
施勘设 监建 工察计 理设 单单单 单单 位位位 位位
02 00 01 03 01
锚杆及土钉墙支护 √

01 锚杆及土钉墙支护 √

02
隧道混凝土结构 √ √ √ √
00
01
垫层


01
垫层


02
模板


01 电缆隧道模板安装 √
施工质量验收及评定范围划分表
工程名称: 呼和浩特天骄 110kV 输变电工程(线路)
编号:
工程编号
验收单位

























工程项目名称
施勘设 监建 工察计 理设 单单单 单单 位位位 位位
03 00 02 00 03 03 混凝土沟道盖板外


观及尺寸偏差
04
盖板安装
编号:
工程编号
验收单位


















电力电缆验收标准(隧道)

电力电缆验收标准(隧道)

电力电缆验收标准验收日期:验收项目验收标准引用标准验收结果1、电缆管不应有穿孔,裂缝和显著的凹凸不平,内壁应光滑;金属电缆管不应有严重锈蚀。

硬质塑料管不得用在温度过高或过低的场所。

GB50168-2006(4.1.1)2、电缆管的加工应符合下列要求:a 管口应无毛刺和尖锐棱角,管口宜做成喇叭形。

b 电缆管在弯制后,不应有裂缝和显著的凹瘪现象,其弯扁程度不宜大于管子外径的10%;电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

c 金属电缆管应在外表涂防腐漆或涂沥青,镀锌管锌层剥落处也应涂以防腐漆。

GB50168-2006(4.1.2)3、电缆管的内径与电缆外径之比不得小于1.5;混凝土管、陶土管、石棉水泥管除应满足上述要求外,其内径尚不宜小于100mm。

GB50168-2006(4.1.3)4、每根电缆管的弯头不应超过3个,直角弯不应超过2个。

GB50168-2006(4.1.4)5、电缆管明敷时应符合下列要求:a 电缆管应安装牢固;电缆管支持点间的距离,当设计无规定时,不宜超过3m。

b 当塑料管的直线长度超过30m时,宜加装伸缩节。

GB50168-2006(4.1.5)6、电缆管的连接应符合下列要求:a金属电缆管连接应牢固,密封应良好,两管口应对准。

套接的短套管或带螺纹的管接头的长度,不应小于电缆管外径的2.2倍。

金属电缆管不宜直接对焊。

b硬质塑料管在套接或插接时,其插入深度宜为管子内径的1.1~1.8倍。

在插接面上应涂以胶合剂粘牢密封;采用套接时套管两端应封焊。

GB50168-2006(4.1.6)7、引至设备的电缆管管口位置,应便于与设备连接并不妨碍设备拆装和进出。

并列敷设的电缆管管口应排列整齐。

GB50168-2006(4.1.7)8、利用电缆的保护钢管作接地线时,应先焊好接地线;有螺纹的管接头处,应用跳线焊接,再敷设电缆。

GB50168-2006(4.1.8)电缆管9、敷设混凝土、陶土、石棉水泥等电缆管时,其地基应坚实、平整,不应有沉陷。

敷设电缆的验收标准

敷设电缆的验收标准

敷设电缆的验收标准一、外观验收。

在进行电缆敷设验收时,首先需要对电缆的外观进行检查。

外观验收主要包括电缆的表面是否有明显的损坏、划痕、变形等情况,以及电缆的标识是否清晰、完整。

同时,还需要检查电缆的绝缘层是否存在开裂、氧化等现象,以及外护套是否完整、无损坏。

只有外观符合要求,电缆才能进行下一步的验收。

二、长度验收。

在进行电缆敷设验收时,需要对电缆的长度进行验收。

验收人员应该根据设计要求和实际情况,对电缆的长度进行测量和核对,确保电缆的长度符合要求。

同时,还需要对电缆的弯曲半径进行检查,确保在敷设过程中没有超过规定的最小弯曲半径,以免影响电缆的使用寿命和安全性。

三、电气性能验收。

电气性能是电缆的重要指标之一,也是电缆敷设验收的重点内容。

在进行验收时,需要对电缆的绝缘电阻、导体电阻、绝缘耐压等电气性能进行测试和检查,确保电缆的电气性能符合设计要求和国家标准。

四、接地验收。

在进行电缆敷设验收时,还需要对电缆的接地情况进行检查。

接地验收主要包括接地电阻的测试和检查,确保接地电阻符合要求,以保证电缆系统的安全可靠运行。

五、记录验收。

在进行电缆敷设验收时,需要及时记录验收过程中的各项数据和结果,包括外观检查、长度测量、电气性能测试、接地情况等内容。

这些记录将作为电缆敷设验收的依据,也是后续运行和维护的重要参考。

综上所述,敷设电缆的验收标准涉及外观、长度、电气性能、接地和记录等多个方面,只有严格按照标准进行验收,才能确保电缆敷设的质量和可靠性。

同时,验收过程中需要注意安全,确保验收人员的人身安全和设备完好。

希望各相关单位在进行电缆敷设验收时,严格按照标准要求,确保电缆系统的安全可靠运行。

电缆隧道、电缆夹层、竖井、电气室专项整治验收技术标准及要求

电缆隧道、电缆夹层、竖井、电气室专项整治验收技术标准及要求

公司炼钢作业部电缆隧道、电缆夹层、竖井、电气室专项整治验收技术标准及要求(试行)为吸取京唐钢铁公司火灾事故教训,根据国家有关电缆涉及规范、规定《电力工程电缆设计规范GB50217-94》、《钢铁冶金企业设计防火规范GB50414-2007》、《建筑设计防火规范GB50016-2006》及中国工程建设标准化协会颁发的《建筑防火封堵应用技术规程》。

编制了炼钢作业部电缆隧道、电缆夹层、竖井、电气室专项整治验收的技术标准及要求,发各单位认真组织学习以便整改时参照执行。

1 电缆敷设要求1.1一般场所电缆敷设要求:1.1.1电缆在槽架上敷设时,应符合下列规定:1.1.1.1不同电压等级的电力电缆、控制电缆、信号电缆等应分层设置。

1.1.1.21KV以上电力电缆(除交流系统用单芯电力电缆的同一回路可采用品字形配置外)不宜迭置,且电缆间应留有相应的间距。

1.1.1.31KV及以下电力电缆可多层迭置,但必须考虑多层迭置时的降容修正。

1.1.1.4控制和信号电缆可紧靠或多层迭置。

1.1.2明敷的电缆不宜平行敷设于热力管道上部。

电缆与管道之间无隔板防护时,相互间距应符合电缆与管道相互间允许距离的规定。

见下表:(单位:毫米)1.1.3在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中,不得含有可能影响环境温升持续超过5℃的供热管路。

有重要回路电缆是,严禁含有易燃气体或易燃液体的管道。

1.2爆炸性气体危险场所敷设电缆的要求。

1.2.1在可能范围应使电缆距爆炸释放源较远,敷设在爆炸危险较小的场所。

并应符合下列规定:1.2.1.1易燃气体比空气重时,电缆应在较高处架空敷设,且对非铠装电缆采取穿管或置于托盘、槽盒中等机械性保护。

1.2.1.2易燃气体比空气轻时,电缆应敷设在较低处的管、沟内,沟内非铠装电缆应埋砂。

1.2.2电缆沿输送易燃气体的管道敷设时,应配置在危险程度较低的管道一侧,且应符合下列规定:1.2.2.1易燃气体比空气重时,电缆宜在管道上方。

电力电缆线路的验收

电力电缆线路的验收

电力电缆线路的验收第一节电力电缆线路的验收线路工程属于隐蔽工程,因此,对电缆线路工程进行验收务必贯穿于施工全过程。

电缆线路验收可分为中间过程验收与竣工验收。

电缆线路工程在完成电缆线路的敷设、附件安装、交接试验等工作之后,务必由建设单位组织设计单位、监理单位、施工单位及运行单位等对施工完毕的电缆线路进行竣工验收。

为了确保电缆线路施工质量,杜绝电缆线路带病投入运行,电缆线路运行单位务必认真做好新建电缆线路的验收工作,严格按照验收标准进行中间过程验收与竣工验收。

电缆线路只有在竣工验收合格后才能投入运行。

一、电力电缆线路验收制度对电缆线路工程进行验收,务必按照验收制度进行。

1.验收的阶段电缆线路工程验收,务必按照四个阶段进行组织:中间过程验收、自验收、预验收与竣工验收。

(1)中间过程验收。

电缆线路工程施工过程中,需要对电缆敷设、中间接头与终端与接地系统等隐蔽工程进行中间过程验收。

施工单位的质量管理部门、监理单位与运行单位等参加中间过程验收,严格按照施工工艺与验收标准对施工过程中的关键工艺逐项进行验收。

施工单位的质量管理部门与运行单位对工程施工过程中的质量情况进行抽检,监理单位对工程施工过程中的质量情况全程检查。

(2)自验收。

电缆线路工程完工后,首先由施工单位自行组织对工程整体情况进行自验收。

施工单位与监理单位共同参与进行自验收,初步查找工程中的不合理因素,并进行整改。

施工单位完成整改后向本单位质量管理部门提交工程预验收申请。

(3)预验收。

施工单位的质量管理部门收到本单位施工部门的预验收申请后,组织本部门、施工部门及监理单位对工程整体情况进行预验收。

预验收整改结束后,施工单位填写过程竣工报告,并向工程建设单位提交工程竣工验收申请。

(4)竣工验收。

建设单位收到施工单位提交的工程竣工验收申请后组织有关单位对整体工程进行竣工验收。

竣工验收由建设单位、监理单位、施工单位、设计单位与运行单位等多方共同参与。

竣工验收时,各参与验收单位提出验收意见。

电缆敷设的质量验收

电缆敷设的质量验收




端头密封Hale Waihona Puke 可靠严密电缆弯曲半径
主控
符合GB-50168的规定
电缆与铁路、公路、城市道路、厂区道路交叉敷设
电缆之间,电缆与管道、道路、建筑物之间平行或交叉的距离
主控
交流单芯电力电缆排列方式
符合设计文件的规定
机械辐射牵引强度
主控
符合GB-50168的规定
机械敷设速度
≤15m/min




电缆外观检查
装设位置
电缆终端、电缆中间接头处符合GB-50168的规定
固定
挂装牢靠
规格
一致
敷设后检查
电缆导管口封闭
符合GB-50168的规定
直埋电缆敷设质量验收
工序
检验项目
性质
质量标准





电缆
额定电压、型号规格
符合设计文件要求
外观检查
无机械损伤
绝缘检查
主控
合格
沟槽深度
主控
≥0.7米
敷设路径
符合设计文件要求
≤15m/min
与热力管道、热力设备间净距
平行敷设
主控
≥1米,且不敷设于热力管道正上方
交叉敷设
≥0.5米
与保温层间净距
平行敷设
主控
≥0.5米
交叉敷设
≥0.2米
电缆
排列
外观检查
排列整齐、弯度一致、少交叉
交流单芯电缆排列方式
布置在同侧支架上
电力电缆接头盒并列敷设布置
符合GB-50168的规定
电缆标识牌
标识内容
主控
相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
e220kV电缆终端与接头主要性能应符合《额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆及附件》~及有关其它产品标准的规定。
f330KV电缆终端与接头主要性能应符合国家现行相关产品标准的规定。
GB50168-2006
()
2、电缆线芯连接金具,应采用符合标准的连接管和接线端子,其内径应与电缆线芯紧密配合,间隙不应过大;截面宜为线芯截面的~倍。采用压接时,压接钳和模具应符合规格要求。
GB50168-2006
()
6、电缆支架全长均应有良好的接地。
GB50168-2006
()
|
7、电缆的排列,应符合下列要求:
a电力电缆和控制电缆不应配置在同一层支架上。
b高低压电力电缆,强电、弱电控制电缆应按顺序分层配置,一般情况宜由上而下配置;但在含有35kV以上高压电缆引入柜盘时,为满足弯曲半径要求,可由下而上配置。
GB50168-2006
()
8、并列敷设的电力电缆,其相互间的净距应符合设计要求。
GB50168-2006
()
9、电缆在支架上的敷设应符合下列要求:
a交流三芯电力电缆,在普通支吊架上不宜超过1层;桥架上不宜超过2层。

b交流单芯电力电缆,应布置在同侧支架上,并加以固定。当按紧贴的正三角形排列时,应每隔一定的距离用绑带扎牢,以免松散。
GB50168-2006
()
9、敷设混凝土、陶土、石棉水泥等电缆管时,其地基应坚实、平整,不应有沉陷。电缆管的敷设应符合下列要求:
·
a电缆管的埋设深度不应小于0.7m;在人行道下面敷设时,不应小于0.5m。
b电缆管应有不小于%的排水坡度。
c电缆管连接时,管孔应对准,接缝应严密,不得有地下水和泥浆渗入。
电缆终端、接头及充油电缆供油管路均不应有渗漏。
GB50168-2006

()
电缆线路防火阻燃
1、电缆的防火阻燃尚应采取下列措施:
a在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处,用防火堵料密实封堵。
b在重要的电缆沟和隧道中,按要求分段或用软质耐火材料设置阻火墙。
c对重要回路的电缆,可单独敷设于专门的沟道中或耐火封闭槽盒内,或对其施加防火涂料、防火包带。
`
电力电缆验收标准
验收日期:
验收项目
验收标准
引用标准
验收结果
电缆管
}
1、电缆管不应有穿孔,裂缝和显著的凹凸不平,内壁应光滑;金属电缆管不应有严重锈蚀。硬质塑料管不得用在温度过高或过低的场所。
GB50168-2006
()
2、电缆管的加工应符合下列要求:
a管口应无毛刺和尖锐棱角,管口宜做成喇叭形。
b电缆管在弯制后,不应有裂缝和显著的凹瘪现象,其弯扁程度不宜大于管子外径的10%;电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。
GB50168-2006
()
电缆支架
2、电缆支架的层间允许最小距离,当设计无规定时,可采用表的规定。但层间净距不应小于两倍电缆外径加10mm,35kV及以上高压电缆不应小于2倍电缆外径加50mm。
|
GB50168-2006
()
电缆支架
1、电缆支架应符合下列要求:
a钢材应平直,无明显扭曲。下料误差应在5mm范围内,切口应无卷边、毛刺。
GB50168-2006
()
5、电缆管明敷时应符合下列要求:
}
a电缆管应安装牢固;电缆管支持点间的距离,当设计无规定时,不宜超过3m。
b当塑料管的直线长度超过30m时,宜加装伸缩节。
GB50168-2006
()
6、电缆管的连接应符合下列要求:
a金属电缆管连接应牢固,密封应良好,两管口应对准。套接的短套管或带螺纹的管接头的长度,不应小于电缆管外径的倍。金属电缆管不宜直接对焊。
b电缆明敷时的接头,应用托板托置固定。
c直埋电缆接头盒外面应有防止机械损伤的保护盒(环氧树脂接头盒除外)。位于冻土层内的保护盒,盒内宜注以沥青。
!
GB50168-2006
()
6、电缆敷设时应排列整齐,不宜交叉,加以固定,并及时装设标志牌。
GB50168-2006
()
8、电缆进入电缆沟、隧道、竖井、建筑物、盘(柜)以及穿入管子时,出入口应封闭,管口应密封。
~
b硬质塑料管在套接或插接时,其插入深度宜为管子内径的~倍。在插接面上应涂以胶合剂粘牢密封;采用套接时套管两端应封焊。
GB50168-2006
()
7、引至设备的电缆管管口位置,应便于与设备连接并不妨碍设备拆装和进出。并列敷设的电缆管管口应排列整齐。
GB50168-2006
()

8、利用电缆的保护钢管作接地线时,应先焊好接地线;有螺纹的管接头处,应用跳线焊接,再敷设电缆。
3)单芯电缆的固定应符合设计要求。
b交流系统的单芯电缆或分相后的分相铅套电缆的固定夹具不应构成闭合磁路。
c裸铅(铝)套电缆的固定处,应加软衬垫保护。
GB50168-2006

()
1、架空电缆与公路、铁路、架空线路交叉跨越时铁路;公路-6m; 弱电流线路-1m; 电力线路6~1Okv-2m、35~110kv-3m、330kv-5m。
GB50168-2006
()
4、电缆桥架的配制应符合下列要求:
a电缆梯架(托盘)、电缆梯架(托盘)的支(吊)架、连接件和附件的质量应符合现行的有关技术标准。
b电缆梯架(托盘)的规格、支吊跨距、防腐类型应符合设计要求。
GB50168-2006
()
{
5、当直线段钢制电缆桥架超过30m、铝合金或玻璃钢制电缆桥架超过15m时,应有伸缩缝,其连接宜采用伸缩连接板;电缆桥架跨越建筑物伸缩缝处应设置伸缩缝。
>
c金属电缆管应在外表涂防腐漆或涂沥青,镀锌管锌层剥落处也应涂以防腐漆。
GBБайду номын сангаас0168-2006
()
3、电缆管的内径与电缆外径之比不得小于;混凝土管、陶土管、石棉水泥管除应满足上述要求外,其内径尚不宜小于100mm。
GB50168-2006
()

4、每根电缆管的弯头不应超过3个,直角弯不应超过2个。
b支架应焊接牢固,无显著变形。各横撑间的垂直净距与设计偏差不应大于5mm。
c金属电缆支架必须进行防腐处理。位于湿热、盐雾以及有化学腐蚀地区时,应根据设计作特殊的防腐处理。

GB50168-2006
()
3、电缆支架应安装牢固,横平竖直;托架支吊架的固定方式应按设计要求进行。各支架的同层横挡应在同一水平面上,其高低偏差不应大于5mm。托架支吊架沿桥架走向左右的偏差不应大于10mm。
GB50168-2006
()
`
2、架空电缆的金属护套、铠装及悬吊线均应有良好的接地,杆塔和配套金具均应进行设计,应满足规程及强度要求。
GB50168-2006
()
3、支撑架空电缆的钢绞线应满足荷载要求,并全线良好接地,在转角处需打拉线或顶杆。
GB50168-2006
()
%
5、对于较短且不便直埋的电缆可采用架空敷设,架空敷设的电缆截面不宜过大,考虑到环境温度的影响,架空敷设的电缆载流量宜按小一规格截面的电缆载流量考虑。
GB50168-2006
()
10、电缆终端上应有明显的相色标志,且应与系统的相位一致。
:
GB50168-2006
()
11、塑料电缆宜采用自粘带、粘胶带、胶粘剂(热熔胶)等方式密封;塑料护套表面应打毛,粘接表面应用溶剂除去油污,粘接应良好。
塑料电缆宜采用自粘带、粘胶带、胶粘剂(热熔胶)等方式密封;塑料护套表面应打毛,粘接表面应用溶剂除去油污,粘接应良好。
[
GB50168-2006
()
3、电缆终端和接头应采取加强绝缘、密封防潮、机械保护等措施。6kV及以上电力电缆的终端和接头,尚应有改善电缆屏蔽端部电场集中的有效措施,并应确保外绝缘相间和对地距离。
GB50168-2006
()
4、66kV及以上交联电缆终端和接头制作前,电缆应按要求加热矫直。安装工艺应符合安装说明书和安装图纸的要求。
d在电力电缆接头两侧及相邻电缆2~3m长的区段施加防火涂料或防火包带。必要时采用高强防爆耐火槽盒进行封闭。
]
e按设计采用耐火或阻燃型电缆。
f按设计设置报警和灭火装置。
g防火重点部位的出入口,应按设计要求设置防火门或防火卷帘;
h改、扩建工程施工中,对于贯穿已运行的电缆孔洞、阻火墙,应及时恢复封堵。
GB50168-2006
GB50168-2006
()
2、电力电缆在终端头与接头附近宜留有备用长度。
GB50168-2006
()
3、电缆敷设前应按下列要求进行检查:
a电缆通道畅通,排水良好。金属部分的防腐层完整。隧道内照明、通风符合要求。

b电缆型号、电压、规格应符合设计。
c电缆外观应无损伤、绝缘良好,当对电缆的密封有怀疑时,应进行潮湿判断;直埋电缆与水底电缆应经试验合格。
GB50168-2006
()
9、城市电网电缆线路应在下列部位装设电缆标志牌:
1)电缆终端及电缆接头处;

2)电缆两端,人孔及工作井处;
3)电缆隧道内转弯处、电缆分支处、直线段每隔50~100m;
3标志牌上应注明线路编号。当无编号时,应写明电缆型号、规格及起迄地点;并联使用的电缆应有顺序号。标志牌的字迹应清晰不易脱落。
GB50168-2006
()
*
7、单芯电力电缆的交叉互联箱、接地箱、护层保护器等电缆附件的安装应符合设计要求。
GB50168-2006
()
8、装配、组合电缆终端和接头时,各部件间的配合或搭接处必须采取堵漏、防潮和密封措施。
