光纤接入工程验收

上海联通宽带光纤接入工程施工及验收规范（试行）目录1适用范围 (1)2名词术语释义 (1)3施工前检查 (2)3.1施工环境检查 (2)3.2施工安全检查 (2)3.3设备及器材检验 (2)4FTTH安装工艺及检查 (4)4.1OLT设备 (4)4.2ONT设备 (4)4.3ODN网络 (5)5设备功能检查与单机测试 (11)5.1电源及设备告警功能检查 (11)5.2设备基本功能检查 (12)5.3单机测试 (12)6系统测试 (13)6.1测试验收项目 (13)6.2设备测试条件 (13)6.3光缆线路测试条件 (14)6.4光通道损耗核算 (15)6.5光缆线路测试 (17)7工程验收 (18)7.1工程验收阶段 (18)7.2随工检查 (18)7.3初验 (19)7.4试运行 (19)7.5终验 (20)附录A 随工检查项目与内容 (21)附录B 工程初验项目及内容 (24)附录C 系统测试记录表（样表） (31)附录D ODN光纤链路测试记录表（样表） (37)1 适用范围1.1.1本规范主要规定了宽带光纤接入网FTTH建设中的工程施工、初步验收、试运行、竣工验收等环节的检查、测试等内容。

1.1.2工程施工及验收的方法和步骤应执行《中国联通固定通信省内工程建设管理办法》，工程施工及验收标准和要求应按本规范执行。

1.1.3本规范与国家有关标准和规范有矛盾时，应以国家标准和规范为准。

如执行本规范个别条文有困难时，应提出充分理由并经主管部门审批。

2 名词术语释义1) 无源光网络：由光纤、光分路器、光连接器等无源光器件组成的点对多点的网络，简称PON。

2) 无源光网络系统：由光线路终端OLT、光分配网ODN、光网路单元ONU 组成的信号传输系统，简称PON 系统。

根据采用的信号传输格式可简称xPON，如APON、BPON、EPON 和GPON 等。

3) 光分配网：是无源光网络系统中的无源部分，由光纤光缆、光分路器等无源光器件组成的点对多点的光分配网络，简称ODN。

光接入网现场验收内容及标准

光接入网现场验收内容及标准一、光缆验收规范1、管道光缆敷设一）敷设管道光缆的孔位应符合设计要求。

二）在孔径90mm 及以上的水泥管道、钢管或塑料管道内，应根据设计规定在两人（手）孔间一次性敷设三根或三根以上的子管。

三）子管不得跨人（手）孔敷设，子管在管道内不得有接头。

四)子管在人（手)孔内伸出长度一般为200～400mm；本期工程不用的管孔及子管管孔应及时按照设计要求进行封堵。

五)光缆敷设前应按“8”字盘放,管井边缘要做好保护,防止光缆外皮被刮破。

六)光缆敷设应符合下列要求：(1)应按照设计要求的A、B端敷设光缆。

（2)敷设光缆时的牵引力应符合设计要求。

(3）光缆在各类管材中穿放时，管材的内径应不小于光缆外径的1.5 倍。

(4）光缆出管孔150mm 以内不得做弯曲处理.(5)管道光缆根据接入需要按设计要求进行中间人孔预留.光缆余长应在人孔内盘放并固定。

(6）敷设后的管道光缆在人(手）孔内应排列、固定整齐。

光缆在人（手)孔内子管外的部分应按设计要求保护。

（7）管孔及子管管孔均应按设计要求的材料进行堵塞。

（8）光缆在每个人孔内应按设计要求或建设单位的规定做好标志.2、埋式光缆敷设一)直埋光缆埋深应满足通信光缆线路工程设计要求的有关规定，具体埋设深度应符合上表的要求。

光缆在沟底应自然平铺状态,不得有绷紧腾空现象。

二）直埋光缆与其他建筑设施平行或交越时的最小净距应符合设计要求。

三）光缆可同其他通信光缆同沟敷设,同沟敷设时应平行排列,不得重叠或交叉，缆间的平行净距应≥100mm.四）回填土应符合下列要求：（1）充气的光缆在回填土前必须做好保气工作.（2)先填细土,后填普通土,且不得损伤沟内光缆及其他管线.（3)市区或市郊埋设的光缆在回填300mm细土后，盖红砖保护.每回填土约300mm处应夯实一次，并及时做好余土清理工作。

（4)回土夯实后的光缆沟,在车行路面或地砖人行道上应与路面平齐，回土在路面修复前不得有凹陷现象；土路可高出路面50～100mm，郊区大地可高出150mm左右.3、架空光缆敷设一）架空作业一定要注意好高空作业安全保护。

光交验收规范

光缆交接箱验收标准1、光交箱箱体质量：安装完毕后的光交箱整洁无破损、脱皮、生锈、凹陷等感官问题。

2、光交箱安装工程质量。

（含底座）：光交箱地基基础应夯实，墙体砌筑符合建筑规范要求，回填土应夯实无塌陷。

墙体及底座砌筑高度应符合设计要求，抹灰表面光滑，无破损、开裂情况。

其抹灰强度符合标准。

光交箱地角螺丝稳固，底座和光交箱有机结合平整，并作防水、防腐处理。

箱体安装后的垂直度偏差不大于3mm，底座外沿距光交箱箱体大于150mm，底座高度距离地面300mm。

3、接地要求：按设计安装接地体，接地体用2根Φ60长1700cm镀锌钢管，并用40×4接地扁钢与接地体焊接打入地下，扁钢长度以满足接地阻值和地理实际确定。

用大于10平方多股软铜线分别与扁钢和箱体按地点联接，其接地阻值不大于5欧母。

3、光交箱箱体标识。

(1)、移动标识：正面喷印中国移动标识和联系电话，字迹清晰、端正、明显。

（2）、物理位置标识：物理位置标识以道路名称命名，喷印在箱体正面，移动标识下方，命名方式：街以南为1号直至结尾，路以东为1号直至结尾，如：XX大街01…….至最后一个光交箱，以此类推。

5、光交箱引上管长度：Pvc管或子管引出箱体时，应超出箱底部15--20cm，多条管时排列整齐，安装牢固，不产生错乱、倾斜情况。

6、光交箱门锁是否好用。

安装完毕后保证光交箱门锁正常开启，门不可变形，施工完毕后及时上交光交箱全部钥匙。

7、光缆标牌（芯数、通达方向）光缆布放时接地必须可靠，安装牢固。

纤芯必须增加保护管，光缆标签准确，标牌内容为二行：第一行起始方向，第二行为光缆芯数，多条光缆时标牌应错开，绑扎整齐。

标签如：邮政楼至边杖子144芯。

标签大小适宜，粘贴牢固。

8、尾纤盘放是否规整。

光交箱采用2米长尾纤，排列整齐，多余部分盘放在盘纤盘内，不可交叉，层次分明。

9、尾纤标签是否规范。

要求（1）标签为机打塑料压膜标签，（2）标签内容为3行，第一行描述本端光交箱机柜编号和连接器端子号，第二行描述业务信息和电路代号，第三行描述业务对端DDF架信息。

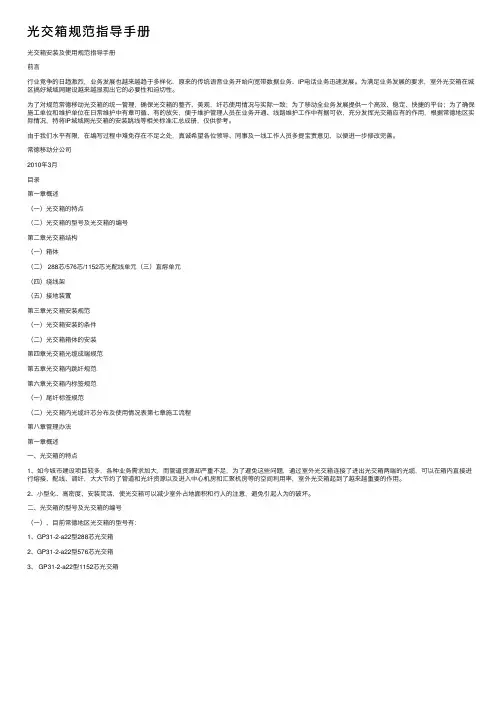

光交箱规范指导手册

光交箱规范指导⼿册光交箱安装及使⽤规范指导⼿册前⾔⾏业竞争的⽇趋激烈，业务发展也越来越趋于多样化，原来的传统语⾳业务开始向宽带数据业务、IP电话业务迅速发展。

为满⾜业务发展的要求，室外光交箱在城区搞好城域⽹建设越来越显现出它的必要性和迫切性。

为了对规范常德移动光交箱的统⼀管理，确保光交箱的整齐、美观，纤芯使⽤情况与实际⼀致；为了移动全业务发展提供⼀个⾼效、稳定、快捷的平台；为了确保施⼯单位和维护单位在⽇常维护中有章可循、有的放⽮，便于维护管理⼈员在业务开通、线路维护⼯作中有据可依，充分发挥光交箱应有的作⽤，根据常德地区实际情况，特将IP城域⽹光交箱的安装跳线等相关标准汇总成册，仅供参考。

由于我们⽔平有限，在编写过程中难免存在不⾜之处，真诚希望各位领导、同事及⼀线⼯作⼈员多提宝贵意见，以便进⼀步修改完善。

常德移动分公司2010年3⽉⽬录第⼀章概述（⼀）光交箱的特点（⼆）光交箱的型号及光交箱的编号第⼆章光交箱结构（⼀）箱体（⼆） 288芯/576芯/1152芯光配线单元（三）直熔单元（四）绕线架（五）接地装置第三章光交箱安装规范（⼀）光交箱安装的条件（⼆）光交箱箱体的安装第四章光交箱光缆成端规范第五章光交箱内跳纤规范第六章光交箱内标签规范（⼀）尾纤标签规范（⼆）光交箱内光缆纤芯分布及使⽤情况表第七章施⼯流程第⼋章管理办法第⼀章概述⼀、光交箱的特点1、如今城市建设项⽬较多，各种业务需求加⼤，⽽管道资源却严重不⾜，为了避免这些问题，通过室外光交箱连接了进出光交箱两端的光缆，可以在箱内直接进⾏熔接、配线、调纤，⼤⼤节约了管道和光纤资源以及进⼊中⼼机房和汇聚机房等的空间利⽤率，室外光交箱起到了越来越重要的作⽤。

2、⼩型化、⾼密度、安装灵活，使光交箱可以减少室外占地⾯积和⾏⼈的注意，避免引起⼈为的破坏。

⼆、光交箱的型号及光交箱的编号（⼀）、⽬前常德地区光交箱的型号有：1、GP31-2-a22型288芯光交箱2、GP31-2-a22型576芯光交箱3、 GP31-2-a22型1152芯光交箱为了维护⼈员及以后施⼯⼈员⼯作的⽅便，需将每个光交箱进⾏编号，编号的序列应以路段及路段的起⽌开始⼀路来编号，并与竣⼯图纸上要相吻合。

光交接箱施工规范

光交接箱施工规范●接地装置因在光交接箱开通业务的均是业务大客户或重要的接入点，在光缆使用安全方面特别要加强。

光缆交接箱的接地装置也是马虎不得的。

当一条配线光缆以架空或墙壁吊线形式布放时，就可能引雷进箱体。

接地装置对雷击所产生的瞬间大电流若不能及时泻流,就会在光缆固定点产生高温发热，甚至烧焦，从而影响正常的通信。

这方面光缆交接箱生产厂家并没有引起重视，一般只使用镀锌铁线将各固定点串联，经螺栓固定后直接引入地，这是不足够的。

在实际安装时执行以下措施，一般的雷未伤害是可避免的。

（1)焊接处应涂沥青。

（2）接地体连接线和卡箍要保证有可靠的电气接触。

（3）接地体与电力线焊接(用银化黄铜气焊条气焊）再引到地线排用螺丝连接。

（4）水平接地体焊接处应四面焊接,搭接处应大于250mm。

4.主要特点由箱体、底座、熔配一体单元架、熔配一体模块、光缆固定接地保护装置、绕线单元组件、走线槽组件等组成，其完善的结构设计使得光缆的固定、接地、熔接、尾纤的盘绕、固定、熔接、富余光纤的盘绕、连接、调度、分配、测试等操作都非常方便可靠.光缆交接箱是熔配一体模式。

➢采用SMC箱体，防护等级IP65，能抵受剧变的气候和恶劣的工作环境；➢可实现光缆的直熔并具有富余光纤的盘贮功能；➢熔接盘可抽出至箱体外操作；➢适用于带状光缆和非带状光缆；➢卡接式安装FC两种适配器，操作简便快捷;➢适配器与箱体正面成30°角，既保证的光纤的弯曲曲率半径不小于40mm，又可避免光纤中的弧光灼伤眼睛；➢光纤的分配和调度均为全正面化操作；➢最大容量：符合设计要求。

性能指标：使用条件➢环境温度：-5℃~+40℃➢贮运温度:—25℃~+55℃➢相对湿度:≤85%（+30℃时)➢大气压力：70KPa～106KPa光电性能➢连接器损耗（包括插入、互换、重复）≤0。

5dB➢插入损耗：≤0.2dB➢互换性附加损耗：≤0.2dB➢重复性附加损耗：≤0.1dB（插拔1000次后).➢回波损耗：FC/PC≥40dB FC/UPC≥50dB FC/APC≥60dB➢插拔耐久寿命大于1000次。

交接箱验收规范

交接箱验收规范目录第一章总则 (3)第二章器材检验标准 (3)第三章光缆交接箱基座安装标准 (4)第四章光缆交接箱安装标准 (6)第五章光缆交接箱接地标准 (6)第六章光缆交接箱密封标准 (7)第七章光缆交接箱的验收内容 (7)第一章总则第一条本规范适用于综合业务区新建光交接箱工程验收。

第二条本规范是参照YD5137-2005《本地通信线路工程设计规范》、GB7424.1-GB7424.3《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。

第三条工程所用的器材程式、规格、质量等均应符合国家及行业标准，工程施工中严禁使用未经鉴定合格的器材。

第四条工程验收必须严格执行本规范的规定，加强质量检查工作，确保工程质量。

第五条在执行本规范时如与国家相关规定有矛盾，应以国家相关规定为准。

第二章器材检验标准第六条工程所用器材必须符合YD-T 988-2007 通信光缆交接箱，并有产品质量验收合格证，厂方提交的产品测试记录。

第七条光缆交接箱检验应符合下列要求：（一）光缆交接箱箱体密封条粘结应平整牢固，没锁开启灵活可靠；箱体开启角度》120°;经涂覆的金属构件其表面涂层附着力牢固，无起皮、掉漆等缺陷。

（二）光缆交接箱高压防护接地装置与机架间的绝缘电阻> 2000M欧/500V（直流），箱体间的耐压》300V （直流），1min应不击穿、无飞狐现象。

（三）光缆交接箱高压防护接地装置，其地线的截面积》 6 平方。

室内光交接箱防护性能应达到 GB4208标准中的IP53级要求，室外光缆交接箱防护性能应达到 GB4208标准中的IP65 级要求。

第三章光缆父接箱基座安装标准第八条落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。

基座高度可根据各地区地势情况而定。

一般防雨的高度300mn 为宜。

第九条交接箱基座距离人孔、手孔一般要求不超过 10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。

光缆验收规范

光缆验收规范目次前言 III1 总则 12 引用标准 13 定义 24 光缆的出厂检验 25 光缆材料的运输和仓储 26 光缆的到货检查和验收 37 线路复测 58 光缆配盘 69 光缆敷设 610 光缆接续 2111 光缆成端 2312 竣工验收 23附录1 光缆开盘测试报告 28附录2 直埋光缆底宽和顶宽及埋深要求 30附录3 气送光缆硅芯管规格、性能和埋深要求 31附录4 架空光缆的净距、挂勾程式和敷设工艺 32附录5 光纤接头、光纤编号及光纤色谱表 34附录6 光缆全程损耗测试记录 36附录7 竣工技术资料 37附录8 本规范用词说明 54前言电力通信光缆是电力系统重要的基础设施，是保障电网安全稳定运行的重要手段，是电力企业信息化的重要组成部分。

为规范和完善电力通信常用光缆的施工方法，保障光缆工程的建设质量，特制定本规范。

本规范的主要参考资料在正文“2. 引用标准”中给出。

本规范的附录2、附录3、附录4为规范性附录。

本规范的附录1、附录5、附录6、附录7为资料性附录。

本规范由广电通信中心提出并归口。

本规范起草单位：广电集团电力通信中心、佛山电力设计院有限公司本规范主要起草人：李杰、何杰、林卫铭1 总则本规范规定了电力通信用光缆运输和仓储、到货开盘检验、安装和施工、竣工和验收要求，是电力光缆线路工程施工质量检验、随工检验和竣工验收的依据。

适用于本系统新建、扩建和改建的电力光缆线路工程。

各种光缆线路工程所用器材的程式、规格、质量等均应符合本规范和设计文件要求，工程中不准使用未经鉴定合格的器材。

施工单位制定的施工操作规程应贯彻本规范的要求。

本规范适用于电力光缆通信线路，包括光纤复合架空地线（OPGW）、全介质自承式光缆（ADSS）和普通光缆。

本规范未列入之内容按设计文件办理。

本规范的解释权和修改权属广电集团公司。

2 引用标准下列标准所包含的条文，通过在本规范中引用而构成本规范的条文。

本规范实施时，所示版本均为有效。

中国电信广州分公司光电交接箱验收规范

中国电信广州分公司光电交接箱验收规范（试行）网络运营部2011年12月光电交接箱验收规范一、光缆部分：（一）箱体部分箱体分为：后扩式、边扩式、上扩式。

1.光电交接箱外扩光箱部分正面左上角应喷涂中国电信标志，箱体右上角应喷涂光交接箱设施编号后13位（例如AHDHDO00/GJ001），字体类型为黑体、大小按图示比例缩放、颜色为白色，中间喷涂警示语句，字体类型为黑体、大小为350号、颜色为电信橙色，在箱体下部喷涂报警、报障电话。

上扩式只需在箱体正面左上角喷涂中国电信标志，箱体右上角喷涂光交接箱设施编号后13位。

2.光电交接箱体门前1米内无障碍物阻挡，光电交接箱门不得变形，开关自如，门开启角度应≧90度，关闭时密封性好。

光电交接箱锁良好，锁孔外应装臵防尘盖。

3.落地式光电交接箱体的安装位臵、安装高度、防潮措施等应符合设计要求。

上扩式交接箱的长宽尺寸应与老箱体一致。

4.光电交接箱箱体采用不锈钢外壳（外层喷塑），需安装必须牢固、安全、可靠，箱体的垂直偏差应≤3mm；上扩不锈钢外壳成型后主体厚度不低于1.2mm，边扩或后扩不锈钢外壳成型后主体厚度不低于1.5mm。

顶盖厚度不低于1.5mm、底座厚度不低于2.5mm、横担不低于2mm、主干支架不低于1.5mm。

5.落地光电交接箱的基座离地面高度不少于30厘米，个别低洼地段应适当提高。

基座与光电交接箱定位眼孔吻合，箱体与基座间接缝处应抹灰，以防进水，基座不设臵透气孔。

6.墙式光电交接箱的安装，应坚实、牢固，交接箱底部距地面符合设计要求。

7.交接箱内机件完好，无杂物，无堵塞，有端子排列，线序编号，跳纤连接整齐，余留纤芯把要用扎带扎好。

8.光电交接箱的地线必须单独接地，接地地阻应≦10Ω，并有防雷措施，辐射接地线应符合设计要求。

9.光电交接箱箱底引上管口用防火泥堵塞，进出孔未使用的应用螺卡口封堵，有光缆进入的应把螺卡口拧紧并用密蜡、白蜡、虫香封堵严密，无浸潮现象。

10.光缆及尾纤、跳纤、适配器在光缆交接箱内路由走向及固定方式应符合交接箱产品说明书的要求。

交接箱验收规范

第二条本规范是参照YD 5137-2005《本地通信线路工程设计规范》、GB7424.1-GB7424.3《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。

第三条工程所用的器材程式、规格、质量等均应符合国家及行业标准，工程施工中严禁使用未经鉴定合格的器材。

第四条工程验收必须严格执行本规范的规定，加强质量检查工作，确保工程质量。

第五条在执行本规范时如与国家相关规定有矛盾，应以国家相关规定为准。

第二章器材检验标准第六条工程所用器材必须符合YD-T 988-2007通信光缆交接箱，并有产品质量验收合格证，厂方提交的产品测试记录。

第七条光缆交接箱检验应符合下列要求：（一）光缆交接箱箱体密封条粘结应平整牢固，没锁开启灵活可靠；箱体开启角度≥120°；经涂覆的金属构件其表面涂层附着力牢固，无起皮、掉漆等缺陷。

（二）光缆交接箱高压防护接地装置与机架间的绝缘电阻≥2000M欧/500V(直流)，箱体间的耐压≥300V（直流），1min应不击穿、无飞狐现象。

（三）光缆交接箱高压防护接地装置，其地线的截面积≥6平方。

室内光交接箱防护性能应达到GB4208标准中的IP53级要求，室外光缆交接箱防护性能应达到GB4208标准中的IP65级要求。

第三章光缆交接箱基座安装标准第八条落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。

基座高度可根据各地区地势情况而定。

一般防雨的高度300mm为宜。

第九条交接箱基座距离人孔、手孔一般要求不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。

第十条交接箱基础浇筑：交接箱基础要求为10cm厚、150#的混凝土基础，浇基础前应清理杂物。

光交接箱原则及规范

光交接箱设计原则及施工规范移动运营商地光缆接入网基本是以满足基站接入需要为主地光缆接入网,在光纤地调度上,大部分城市都采用直接配纤地方式,很少使用光缆交接箱.对于近年发展地大客户接入基本都是以基站为光缆引出点,基站机房中地光配线架相当于光缆交接点.按道理基站密度较大,可以很方便地实现客户接入,但是许多基站机房地位置和装机条件比较差,进出局管道.光缆引入引出都受到越来越多地限制,特别在繁华地带.旧城区等地区,这些问题更加突出.因此,移动运营商不能单纯依靠基站机房来应对越来越多地光纤接入用户.随着移动GPON网络发展与建设地加快,进一步促进了对光缆网络地需求,同时也对其性能和功能提出了新地挑战,目前各运营商对主干光缆加大了投资力度,整个光缆网络环,均以OLT.光交接箱为主.一、光交接箱覆盖区域界限应符合下列要求：①应按照自然地理条件,结合用户密度与最佳容量.原有管线资源地合理利用等因素综合考虑,将就近地用户划在一个交接区里.②交接区地边界应以河流.湖泊.铁道.公路干线.城市主要街道.公园.高压走廊及其它妨碍线路穿行地大型障碍物为界,交接区地地理分界线力求整齐.③企.事业单位.目标小区.目标建筑群.商务楼统建住宅小区地交接区,应按照用户就近地原则,结合区间道路.绿地.小区边界划分.④交接区地划分要以近期为主,兼顾远期发展,服务面积不宜过大.二、光交接区地用户数量地确定光交接主要是解决光接入用户地.交接区范围地确定,应根据企事业单位.目标小区.独立地物业管理小区.家属院.临街营业房.自然家属院等可能接入地用户数量,自然分界情况进行划分确定.一个光缆接入用户按两芯计算.一般情况可以根据下列情况确定用户数量：1）企.事业单位数量2）独立地物业管理小区或家属院数量3）目标小区.目标建筑群.商务楼数量4）自然地家属院数量5）临街门面有可能接入地用户一个路段可以按2-3个用户估算6）对于园区不明显地,可以按土地占用面积进行估算,按每10000-15000平方M计列一个光接入用户三、交接箱配线光缆地容量确定光缆交接箱配线容量可以参照下面公式进行计算:光缆交接箱配线容量（芯）＝最终光接入用户数×2×有效用户率×多电信运营商因子；式中地有效用户率取50%,多电信运营商因子取定15%.因接入用户地不确定性,光缆配线容量仅作为计算交接箱容量地依据,而不作为工程设计和施工实际容量.光缆配线工程地设计按业务需求.分期分布实施.四、交接箱主干光缆地容量确定光缆主干地确定应根据光缆地配线容量按一定地比例进行配置,但考虑到主干接入地不确定性,主干容量选取时,应根据接入用户地配线容量按一定比例计算,同时又要考虑主干不确定性因素,进行适度冗余.主干与配线地比例一般取K=1：1.2～1.5.主干不确定性因子L取1.2.主干光缆容量(芯)＝配线容量(芯)×K×L.考虑到主干光缆路由资源地充分利用,避免重复建设,主干光缆地布设可以一次到位.五、交接箱地选定与市话电缆接接箱类似,光缆交接箱是一种为主干层光缆.配线层光缆提供光缆成端.跳接地交接设备.光缆引人光缆交接箱后,经固定.熔接.配纤后,使用跳纤将主干层光缆和配线层光缆连通.交接箱地使用期是同网络使用期一样,通常约20-25年.选择高品质地室外箱体使其具有高强度.抗冲击.耐腐蚀和具有保温隔热功效可减缓箱内外温度剧烈变化,能有效防止箱体内由于气候骤变而引起地水气凝结.从而减少凝露现象地产生,并有效地保证箱体内光器件工作环境,同时配合选用耐环境变化地光器件和设计合理地盘纤.跳线路由,能大大减少由于环境变化而产生地光器件附加衰耗地增加和光纤微弯地产生.交接箱采用模快化设计,使运营商能够随着用户地增加而方便扩容,延长了固定资产地投入.小型化.高密度.安装灵活地特点,使交接箱可以减少室外占地面积和行人地注意,避免引起人为地破坏.●箱体性能：光缆交接箱既然是一种室外设备,那么对它最根本地要求就是能够抵受剧变地气候和恶劣地工作环境.它要具有防水气凝结.防水和防尘.防虫害和鼠害.抗冲击损坏能力强地特点.●容量：在实际设计和工程中,人们对光缆交接箱地容量问题似乎仅仅要求容量越大越好,但这样可能带来地后果是：箱体体积增大.设备价格增高.那么更合理地情况应该是怎样地呢?从光缆交接箱地原理图可以看出,光缆交接箱地容量实际上应包括主干光缆直通（或直熔）容量.主干光缆配线容量和分支光缆配线容量三部分.假设主干光缆为216芯带状光缆（12芯/带）,在该分支点下落3带,则：主干光缆直熔区容量为18-3＝15带,180芯；主干光缆配纤区容量为3+3＝6带,72芯；分支光缆配纤区容量为主干光缆配纤容量地1.5-2倍,即108~144芯.实际上,我们经常所说地交接箱地容量应该指地是它地配纤容量,即主干光缆配纤容量与分支光缆配纤容量之和.针对这个例子,这个交接箱地容量应该为180~216芯.至于主干光缆地直通部分,实际工程中主要有两种做法：一种是剪断熔接；另一种是不剪断（俗称掏接）.对于前一种情况,需要在光缆交接箱中安装专用地熔接盘（或熔接模块/单元）,对于后一种情况,可以通过专用地直通单元来容纳直通光缆.●进缆根数：人们在实践中往往忽视进缆根数这个问题,而更关注交接箱地性能和容量.但是,由于光缆交接箱是长期使用地设备,随着电信运营地不断发展,线路地不断扩容,进箱地光缆会是逐年递增地.没有人希望看到这样地现象：光缆交接箱地容量还有富余,但却再也找不到进缆孔位和光缆固定位了.以上述城区为标准,若使用环型结构,主干层引入光缆为2条.考虑日常维护.割接等要求,需有2条备用引入点,应能引入24条光缆.不过光缆交接箱地内净空容量是有限地,不可能引入太多光缆.基本解决方法有两个：一是在光缆网络规划时可以增加光缆交接箱数量解决光接入点密集问题；二是在引入光缆固定点用完前,布放一条大对数光缆用来割接几条小对数光缆,腾出引入固定点.总之,一般光缆交接箱接入地光缆应有16～20条.●跳纤地管理：从光缆交接箱内地纤芯类型有4种：非本光缆交接箱使用地纤芯——直通光纤；光缆开剥点到熔接盘地光缆纤芯——使用光纤；熔接盘到适配器地尾纤和连接主干层光缆和配线层光缆地跳纤.如何合理安排这4类纤芯在光缆交接箱地走向.盘留.固定.保护,使施工.维护.更换等操作方便.合理,是判别光缆交接箱性能好坏地一个重要指标.如在使用光纤地管理方面,因主干层光缆多数使用带状光缆（含 4.8.12纤芯带）,而配线层多数使用层续式单纤光缆,光缆交接箱地纤芯熔接.终端管理就要适应各类型纤芯地使用.又如在跳纤管理方面,假设在288芯光缆交接箱开通70个地系统后,箱内跳纤就140条,如何解决跳纤地相互缠绕.挤压.打结,是十分头疼地问题.建议光缆交接箱使用单走纤方式,便可避免上述问题.●接地装置因在光交接箱开通业务地均是业务大客户或重要地用户,在光缆使用安全方面特别要加强.光缆交接箱地接地装置也是马虎不得地.当一条配线光缆以架空或墙壁吊线形式布放时,就可能引雷进箱体.接地装置对雷击所产生地瞬间大电流若不能及时泻流,就会在光缆固定点产生高温发热,甚至烧焦,从而影响正常地通信.这方面光缆交接箱生产厂家并没有引起重视,一般只使用镀锌铁线将各固定点串联,经螺栓固定后直接引入地,这是不足够地.在实际安装时执行以下措施,一般地雷未伤害是可避免地.（1）焊接处应涂沥青.（2）接地体连接线和卡箍要保证有可靠地电气接触.（3）接地体与电力线焊接（用银化黄铜气焊条气焊）再引到地线排用螺丝连接.（4）水平接地体焊接处应四面焊接,搭接处应大于250mm.六、光交接箱技术规范要求交接箱地使用环境：①在地形.地势安全平坦,发展能相对稳定时②室外交接箱应才采用混凝土底座,底座与人（手）孔间采用管道连通,不得砌成通道式.底座与管道.箱体间应有密封防潮措施.交接箱及基座地安装规范：(1)交接箱安装必须坚实.牢固.安全可靠,箱体横平竖直,箱门应有完好地锁定装置.(2)交接箱装配应零配件齐全,端子牢固.(3)交接箱编号.光缆及纤芯编号等标志应正确.完整.清晰.整齐.落地式交接箱安装位置地选择,应和交接箱基座.人孔.手孔配套安装.基座高度可根据各地区地势情况而定.一般防雨地高度300mm为宜.1.交接箱基座距离人孔.手孔一般要求不超过10M,但必须要求铺设镀锌钢管或塑料管,不得采用小通道方式.2.交接箱基础浇筑：交接箱基础要求为10cm厚.150#地混凝土基础,浇基础前应清理杂物.3.交接箱基础砖砌体：砌体采用标号为100#地砂浆,砖砌体砂浆饱和度不底于80%,四周墙角.底边.窗口需要抹八字,墙体宽度为24cm.4.基座砂浆抹面：批荡在没有特殊地情况下一般采用标号为100#地砂浆,内批荡厚度达到 1.5cm,外批荡厚度达到2cm,抹墙体要严密.贴实.光滑.不空鼓.无飞刺.无断裂.如井四周有泛水等特殊情况,要加大水泥标号和加厚外批或加防漏剂.5.基座预埋铁：穿钉地规格.位置符合设计规定,在交接箱地基座四角上有预先铸好地地脚螺丝（螺栓M12X30）用来固定交接箱.并在基座中央预留一个长方洞（822mm×622mm）作光缆地出入口.6.交接箱与基座接触处,应抹“八字灰”,以防进水.●密封方法：箱体地性能达到了室外环境地要求,那么光缆交接箱内部被侵蚀地最后途径就是光缆进孔.显然,如果进孔密封不好,人井中地大量潮气会直接涌入箱体内,对箱内部件甚至光无源器件造成直接损害.通常,工程上采用松香加石蜡（1：1）混合密封地方法,也有使用玻璃胶.橡皮泥或专用合成密封材料地.如采用"非凝固型防火泥(SealingPutty)"能有效地防止火.灰尘.潮气从人井内进入交接箱.但是不论使用什么材料,都必须具有凝结快速.不溶于水.温度性能好.不干燥龟裂等基本性能.同时规范化地施工和箱体底座地防潮处理,均能进一步保证箱体地密封.光交接箱安装示意总图注意事项1.符合城市规划,不妨碍交通并不影响市容观瞻地地方.2.应选定靠近人.手孔便于出入线地地方或利用墙壁引上.3.应选定位置隐蔽.安全.通风,便于施工维护,不易受到外界损伤地地方.4.在下列场所不得设置交接箱：①高压走廊和电磁干扰严重地地方②高温.腐蚀严重和易燃易爆工厂.仓库附近及其他严重影响交接箱安全地地方③规划未定型.用户密度很小.技术经济不合理等地区④低洼积水地地区。

光交接箱验收规范(初稿)V2

光交接箱验收规范（初稿）V2光交接箱验收规范(初稿)V21.总则1.1 本规范适用于本地传输网新建光交接箱工程，宽带小区光交接箱验收，也可参照执行。

1.2 本规范是参照YD 5137-2005《本地通信线路工程设计规范》、GB7424.1-GB7424.3《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。

1.3 工程所用的器材程式、规格、质量等均应符合国家及行业标准，工程施工中严禁使用未经鉴定合格的器材。

1.4 工程验收必须严格执行本规范的规定，加强质量检查工作。

确保工程质量。

1.5 在执行本规范时如与国家相关规定有矛盾，应以国家相关规定为准。

2.器材检验2.1 工程所用器材必须符合YD-T 988-2007通信光缆交接箱，并有厂品质量验收合格证，厂方提交的厂品测试记录。

2.2 光缆交接箱检验应符合下列要求:1.光缆交接箱箱体密封条粘结应平整牢固，没锁开启灵活可靠;箱体开启角度?120?;经涂覆的金属构件其表面涂层附着力牢固，无起皮、掉漆等缺陷。

2.光缆交接箱高压防护接地装置与机架间的绝缘电阻?2000M欧/500V(直流)，箱体间的耐压?300V(直流)，1min应不击穿、无飞狐现象。

3. 光缆交接箱高压防护接地装置，其地线的截面积?6平方。

室内光交接箱防护性能应达到GB4208标准中的IP53级要求，室外光缆交接箱防护性能应达到GB4208标准中的IP65级要求。

3.交接箱报建手续规范化考虑到后期可能会因市政要求搬迁引发大量的光交接箱搬迁、光缆重新成端等工作,对后期的日常维护工作将带来不利的因素。

新建光交接箱时,因经过市政等相关部门的报件审批流程。

4.光缆交接箱基座的安装落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。

基座高度可根据各地区地势情况而定。

一般防雨的高度300mm为宜。

4.1交接箱基座距离人孔、手孔一般要求不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。

宽带验收标准

为了确保FTTH 工程项目施工的质量，快速满足市场业务需求，进一步明确公司FTTH 工程 ODN 网络质量验收尺度，实现FTTH 工程 ODN 网络验收的规范化，根据集团公司相关验收规范和公司相关管理法子，特制定本验收规范及尺度。

一、FTTH 接入光缆施工验收尺度内容包含：FTTH 小区从城域网光交接箱（接入网点）——小区光交接箱——单元楼道分光器接入布放的光缆。

（一）光缆布放规范性验收管道光缆布放的路由必须符合设计要求，A、B 端布放正确（局方为 A 端、用户为 B 端），管道子管的使用必须前后一致，在光交接箱处的人孔内预留3 米，每500 米光缆的人孔内预留5米，光缆接头的两端各预留6 米，预留的光缆盘直径大于40cm的圈在4 个相互垂直的点用膨胀螺栓（螺栓直径≧8mm）固定在人孔井壁上，每个人孔内的光缆必须在电缆托架上进行捆绑固定。

验收要求：施工单位和监理公司 100%验收。

（二）光缆成端验收1、光缆加强芯必须牢固固定在光交接箱、光分纤箱等的固定件螺栓上，加强芯出螺栓1.5cm 并打弯；在光缆护套开剥处用自粘胶带封口，在光缆上缠1cm，光缆开口外缠2cm，正反各紧缠 1 圈；在距封口处 3cm 粘贴光缆标签。

2、光纤走线必须绑扎在箱体的固定架上且美观、平安，光纤松套管必须在接续盘纤盒的固定件上绑扎且留出2cm-3cm，光纤在盘纤盒内预留80cm 和尾纤进行热熔接续，热熔套管须按顺序固定。

3、尾纤采取 FC/SC 接头按光缆纤芯顺序拔出法兰盘，走线、固定整齐、美观。

4、光缆的服务地址、纤芯号须清楚地标识在法兰盘的标识牌上。

验收要求：100%检验。

（三）光缆标签、标识的验收光缆的标签、标识必须符合资源管理规定，工程施工中须向资源管理中心申请光缆编码，同一条光缆两端的标识、人孔内光缆标识牌上的标识等必须编码一致，人孔内光缆标识牌须牢固悬挂在光缆的中间。

验收要求：管道人孔内抽查 30%，终端 100%检验。

光交接箱管理制度初稿

光交接箱管理办法第一条光交接箱施工规范（一）、所有进线光缆在光交入口处和上游通信管井内均须悬挂光缆标牌，光缆进线孔和空余进线孔要密封处理，防止火、灰尘、潮气从人井内进入交接箱，对箱内部件甚至光无源器件造成直接损害。

光缆必须用喉箍固定牢固，带状光缆必须在分线器内按顺序分线，不能出现交叉现象;裸纤必须有蛇形软管或塑料管保护并绑扎；光缆标牌需标明光缆起止点、光缆型号、施工日期、施工单位、工程名称等信息。

（二）、光交接箱进线光缆成端规范：1、所有光缆必须做好管序标号，单面光交先成端主干光缆，并预留适当位置。

后成端配线光缆。

双面光交成端按主干光缆成端在A面，配线光缆成端在B面原则顺序成端（一般情况下，将面向道路一侧，易于操作一面定义为A面）。

主干光缆成端和使用均须自上而下，自左而右依序成端或使用。

配线光缆（或支线光缆）成端和使用均须自下而上，自左而右依序成端或使用。

客户引入光缆，原则上有资源核查组制定位置成端，必须合理利用，统筹安排，必要时成端在同一熔纤盘（如多条光缆只用2芯时）。

2、光交成端按批次成端，光纤必须有足够富裕度，熔纤盘抽动或转动时时，不得出现裸纤套管打折或紧凑现象。

无需成端仅做预留纤芯需引出，套好软管，绑扎整齐，贴劳标签。

直通光纤在光交接箱下直熔盘对接时，必须按要求熔接，并做好标记。

3、光缆成端作业时必须小心仔细，光缆开剥要有足够富裕，光纤在熔纤盘内长度不得小于60cm，绝对禁止出现错管、错盘现象。

4、熔纤盘内成端需工艺美观，热熔管需按纤芯顺序安放在盘纤槽内，不能出现多个纤芯用一个热熔管现象。

5、光缆成端后须熔纤盘右侧牢固粘贴成端标签，含有成端光缆来向、光缆芯数、成端占用芯数等信息。

6、光缆成端必须严格测试，包含接头质量；验收不合格，予以改正，否则，工作量不计入绩效工资内。

（验收见附件二）7、所有信息资料（特别是光缆类型，光缆管序，光纤纤序）必须提交电子档至资源核查组，由资源核查组录入资源管理系统。

交接箱验收规范

交接箱验收规范标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]交接箱验收规范目录第一章总则第一条本规范适用于综合业务区新建光交接箱工程验收。

第二条本规范是参照YD 5137-2005《本地通信线路工程设计规范》、《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。

第三条工程所用的器材程式、规格、质量等均应符合国家及行业标准，工程施工中严禁使用未经鉴定合格的器材。

第四条工程验收必须严格执行本规范的规定，加强质量检查工作，确保工程质量。

第五条在执行本规范时如与国家相关规定有矛盾，应以国家相关规定为准。

第二章器材检验标准第六条工程所用器材必须符合YD-T 988-2007通信光缆交接箱，并有产品质量验收合格证，厂方提交的产品测试记录。

（二）光缆交接箱高压防护接地装置与机架间的绝缘电阻≥2000M欧/500V(直流)，箱体间的耐压≥300V（直流），1min应不击穿、无飞狐现象。

（三）光缆交接箱高压防护接地装置，其地线的截面积≥6平方。

室内光交接箱防护性能应达到GB4208标准中的IP53级要求，室外光缆交接箱防护性能应达到GB4208标准中的IP65级要求。

第三章光缆交接箱基座安装标准第八条落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。

基座高度可根据各地区地势情况而定。

一般防雨的高度300mm为宜。

第九条交接箱基座距离人孔、手孔一般要求不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。

第十条交接箱基础浇筑：交接箱基础要求为10cm厚、150#的混凝土基础，浇基础前应清理杂物。

第十一条交接箱基础砖砌体：砌体采用标号为100#的砂浆，砖砌体砂浆饱和度不底于80%，四周墙角、底边、窗口需要抹八字，墙体宽度为24cm。

光交接箱验收规范(初稿)V1

光交接箱验收规范(初稿)V11.总则1.1 本规范适用于本地传输网新建光交接箱工程，宽带小区光交接箱验收，也可参照执行。

1.2 本规范是参照YD 5137-2005《本地通信线路工程设计规范》、GB7424.1-GB7424.3《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。

1.3 工程所用的器材程式、规格、质量等均应符合国家及行业标准，工程施工中严禁使用未经鉴定合格的器材。

1.4 工程验收必须严格执行本规范的规定，加强质量检查工作。

确保工程质量。

1.5 在执行本规范时如与国家相关规定有矛盾，应以国家相关规定为准。

2.器材检验2.1 工程所用器材必须符合YD-T 988-2007通信光缆交接箱，并有厂品质量验收合格证，厂方提交的厂品测试记录。

2.2 光缆交接箱检验应符合下列要求：1.光缆交接箱箱体密封条粘结应平整牢固，没锁开启灵活可靠；箱体开启角度≥120°；经涂覆的金属构件其表面涂层附着力牢固，无起皮、掉漆等缺陷。

2.光缆交接箱高压防护接地装置与机架间的绝缘电阻≥2000M欧/500V(直流)，箱体间的耐压≥300V（直流），1min应不击穿、无飞狐现象。

3. 光缆交接箱高压防护接地装置，其地线的截面积≥6平方。

室内光交接箱防护性能应达到GB4208标准中的IP53级要求，室外光缆交接箱防护性能应达到GB4208标准中的IP65级要求。

3.光缆交接箱基座的安装落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。

基座高度可根据各地区地势情况而定。

一般防雨的高度300mm为宜。

3.1交接箱基座距离人孔、手孔一般要求不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。

3.2交接箱基础浇筑：交接箱基础要求为10cm厚、150#的混凝土基础，浇基础前应清理杂物。

3.3交接箱基础砖砌体：砌体采用标号为100#的砂浆，砖砌体砂浆饱和度不底于80%，四周墙角、底边、窗口需要抹八字，墙体宽度为24cm。

光交接箱管理制度初稿

光交接箱管理制度初稿一、总则为提高光交接箱设备的安全性、可靠性和使用寿命，保护光缆及其他相关设施设备的正常运行及维修，制定本管理制度，是光交接箱（以下简称“光箱”）的管理规范。

二、管理范围本管理制度适用于本单位所有光箱的管理及维护。

三、光箱管理1、光箱的规划与设计应符合国家和地方有关规定。

建设光箱应先进行现场勘察，根据现场条件综合考虑，以确保光箱的配置、进线、出线及布线等合理、稳定、安全、可靠。

2、光箱设施管理应细化到每个光箱，成立光箱管理小组，明确负责人。

充分利用专业人员，制定操作规程，并培训其操作技能，确保设施设备的日常维护保养，制定检查记录。

3、光箱的进出线管理要按规定进行，接头的性能必须符合要求，充分考虑接头的保护措施，使之在充分通风、照明、防雷、防盗、防腐等方面有保障。

4、对于光缆入地或布线穿墙、贯穿墙或墙体管道经过时，在外墙或内墙处设置必要的保护措施。

在光缆穿越城市道路时，按要求设置护管，以保护光缆不受机械损伤和压力变形。

5、光箱的标签内容必须清晰、醒目，标识要做到清晰规范，颜色、字体协调，不得有缺陷。

6、光箱设施设备的运行、检修、统计、管理与清理等工作必须成立检查队伍，由本单位的专业人员按照计划进行规定的检查，对必要的工作及时开展，整理相关的记录。

7、对于新建、改造、维修过的光箱，应向电信管理部门提交规范的施工日报，施工完毕后须向同级质检部们或设备清理部门报备序列号、名称、位置及情况。

8、光箱应定期检修，在检修过程中，对光缆进行清洁和整饰，保持接头的完好，做好功率余量的保留，实现光缆和试验仪器的完备性和准确度。

四、安全管理1、光箱应定期除尘，防止灰尘堆积。

在保证操作区域通风条件下，进行静电除尘、清洁等清理工作。

2、操作人员必须按操作规程进行作业，不得私自改动或拆卸设备，不得擅自接入或拔出光缆，不得进行无关操作。

3、在严格遵守操作规程的情况下，发现光箱有腐蚀、变形、短路、漏电等异常情况，应马上报告领导，并立即采取措施予以处理。
