安防电源参数
安防监控系统电源选型指南
安防监控系统电源选型指南在设计和安装安防监控系统时,电源的选型是一个至关重要的决策。
合适的电源可以确保监控系统的可靠运行,保护设备免受损坏,同时也为系统提供稳定的电力供应。
本文将为您介绍安防监控系统电源的选型指南,以帮助您根据具体需求选择适合的电源。
一、了解安防监控系统的电源需求在选型之前,我们需要了解安防监控系统所需的电源情况。
首先,需要明确监控系统中使用的设备类型和数量,例如摄像机、录像机、显示屏等。
其次,要考虑这些设备所需的功率和电压范围。
了解这些基本信息可以帮助我们更好地选择合适的电源。
二、选择适合的电源类型根据安防监控系统的需求,我们可以选择以下几种常见的电源类型:1. 直流电源(DC Power Supply):适用于大部分监控设备,如摄像机、录像机等。
直流电源可提供稳定的电压输出,能够满足设备的需求。
2. 交流电源(AC Power Supply):适用于需要大功率供电的设备,如显示屏、云台等。
交流电源可以提供更高的功率输出,但需要注意电源的电压和频率是否与设备匹配。
3. 备用电源(Backup Power Supply):为了确保监控系统在停电或突发情况下的正常运行,我们可以考虑备用电源的选用。
备用电源可以为系统提供短时间的电力支持,保证监控设备的正常工作,以及对重要场所的安全保护。
三、考虑电源的稳定性和可靠性在选择电源时,稳定性和可靠性是两个重要的考虑因素。
我们可以从以下几个方面评估电源的质量:1. 输入电压范围:一个好的电源应该具有宽范围的输入电压适应性,可以处理来自不稳定电网的电压波动。
2. 输出电压稳定性:电源的输出电压稳定性对于保护监控设备的运行非常重要。
优质电源应该具备稳定的输出电压,以避免设备受到电压波动的损害。
3. 过载和短路保护:电源应该具备过载和短路保护功能,以防止过大的电流对设备造成损坏。
4. 故障自恢复功能:电源具备故障自恢复功能可以在短时间内自动修复故障,减少设备停机维修的时间。
安防电源选型
1、监控摄像机标明DC12V/AC24V通用,该选择什么样的电源?答:选择AC24V监控电源,因为同样的传输距离,电压越高,损耗越小。
电压高了,负载就能得到比较充足的电压。
同时,由于采用交流24V,在调试摄像机的时候,可以选择电源同步,使整个监控系统中不同的设备的图像场频能够保持同步。
2、如何合理配置整个监控系统的摄像机电源功率?答:这个问题经常让年轻没有经验的工程师为难,很多方案在实施的时候都发现当初设计的电源容量不够,需要追加设备,造成和甲方扯皮现象。
实际上,由于摄像机在启动瞬间,启动电流很大,再加上工程上远距离传输的损耗,所以,监控摄像机需要的电源,不是简单地把所有摄像机的额定功率相加。
正确的做法是把整个监控系统的摄像机的额定功率相加再乘以1.3倍,这个是摄像机实际需要的功率,然后再加上约30%的损耗;最后再加上30%的余量,作为将来扩容使用。
举例子:如果一个商务楼,有100台固定枪型摄像机,每台监控摄像机的额定功率是4W,我们该如何配置摄像机电源呢?根据上面的计算方法,我们计算出,摄像机的额定功率是4W*100台=400W摄像机实际使用的功率是400W*1.3=520W考虑损耗后,摄像机需要的功率是520W*1.3=676W加上电源余量,摄像机最终需要配置的电源功率是676W*1.3=878W总结如下:摄像机需要配置的电源功率=摄像机的额定功率*1.3*1.3*1.3(注:如果监控距离特别长,需要适当加大电源功率,并且提高电源电压)3、监控摄像机电源的配置,最忌讳什么?答:最忌讳的是:整个监控系统共用一个电源。
原因如下:1) 系统维修的时候,经常需要打开、关闭电源。
所有的摄像机在打开电源瞬间同时启动,启动电流特别大,对电源的冲击力很大,严重的会烧毁电源,2) 所有的监控摄像机共用一台电源,当电源发生故障时,整个闭路监控系统陷入瘫痪。
尤其是一些重要出入口的图像无法监视,可能会造成不必要的麻烦。
应急照明集中电源规格
应急照明集中电源规格一、前言应急照明集中电源是一种用于应急照明系统的电源设备,能够在市电断电时提供稳定可靠的电力支持。
本规格将详细介绍应急照明集中电源的技术参数、性能指标、功能特点等方面。
二、技术参数1. 输入电压:AC220V±10%;2. 输出电压:DC24V±5%;3. 输出功率:100W-5000W可选;4. 电池组容量:12V/7AH-12V/200AH可选;5. 充电时间:≤24小时;6. 自放电时间:≥90天。
三、性能指标1. 稳定性能:(1)输出稳定性:输出稳定,波纹小于2%。
(2)温度稳定性:在0℃~40℃范围内,输出稳定,波纹小于2%。
2. 保护功能:(1)过流保护:当输出负载过大时,自动切断输出。
(2)过压保护:当输出端口出现过高的输出电压时,自动切断输出。
(3)欠压保护:当输入端口出现欠压时,自动切断输入,并报警提示。
(4)短路保护:当输出端口出现短路时,自动切断输出。
(5)过温保护:当内部温度过高时,自动切断输出。
四、功能特点1. 高效节能:采用高效率开关电源技术,具有高效节能的特点。
2. 可靠性强:采用模块化设计,具有高可靠性、易维护的特点。
3. 易安装:设备体积小、重量轻,易于安装和调试。
4. 易操作:设备操作简单,具有人性化的界面设计和操作提示功能。
5. 多种保护措施:设备具有多种保护措施,能够有效地保障应急照明系统的正常运行。
6. 自动切换功能:在市电断电时能够自动切换到备用电源供电,并且在市电恢复后能够自动恢复到市电供电状态。
五、结语本规格详细介绍了应急照明集中电源的技术参数、性能指标、功能特点等方面。
作为一种用于应急照明系统的重要设备,应急照明集中电源具有多种优良特性,在实际应用中得到了广泛的应用和推广。
警用强光电筒充电器参数
警用强光电筒充电器参数首先,输入电压是指充电器接入电网时所需要的电压。
一般来说,警用强光电筒的电池是通过电网供电进行充电的,因此充电器的输入电压一般为AC100-240V,这样可以适应国家不同的电压标准,可以在不同国家和地区使用。
其次,输出电压是指充电器输出给电池的电压。
警用强光电筒一般采用锂电池,充电器的输出电压应根据电池的额定电压进行设计。
目前市面上常见的警用强光电筒电池额定电压为3.7V,因此充电器的输出电压一般为DC4.2V或DC4.3V,以保证电池能够充满。
再次,输出电流是指充电器输出给电池的电流。
电池的充电速度与充电器输出的电流有关,电流越大,充电速度越快。
常见的警用强光电筒充电器输出电流为1A或1.5A,这样可以在较短的时间内将电池充满。
然后,充电时间是指将电池从完全放电状态充满所需要的时间。
充电时间主要受到电池容量和充电器输出电流的影响。
以一个电池容量为3000mAh的警用强光电筒为例,如果充电器输出电流为1A,那么大约需要3小时的时间来完成充电;如果输出电流为1.5A,那么大约需要2小时的时间来完成充电。
最后,安全性是警用强光电筒充电器设计中非常重要的一个参数。
充电器在使用过程中应具备过充保护、过流保护、短路保护等安全功能,以防止电池过度充电、电流过大和短路等情况的发生,保障用户使用的安全性。
一般来说,充电器应采用高品质的电子元件和严格的生产工艺,同时通过质量认证标准(如CE、UL等)来验证产品的安全性。
总结起来,警用强光电筒充电器的参数设计应符合警用强光电筒的需求和要求。
主要包括输入电压、输出电压、输出电流、充电时间和安全性等方面。
合理的参数设计可以提高充电效率、保证充电安全,并提升用户的使用体验。
安防监控常用的供电方式
安防监控常用的供电方式关于监控供电的方式,一直是弱电人们对于安防监控系统供电讨论最多的问题之一,也是监控系统出现问题较多的地方。
因此,监控电源的选择非常重要。
我们就来说说安防监控常用的供电方式,哪种供电方式好。
一、独立供电模式独立供电模式是指每个摄像头前端安装一个独立的安防监控电源,进行一对一电源传输,一个安防监控电源只为一个摄像头供电,也就是点对点独立供电。
独立电源示意图如下:■独立供电有什么好处?1、维护简单,更换电源容易。
由于每个摄像头都有独立的安全监控电源,当摄像头出现故障时,可以快速排除故障摄像头的故障。
如果检测到由安全监控电源引起的故障,则只需要维修和更换单个故障电源。
2、避免监控系统瘫痪。
一旦集中供电模式下的供电系统出现问题,不使用UPS ,整个监控系统将无法正常工作而瘫痪。
在独立供电模式下,由于安防监控电源故障,一个或几个摄像头无法工作,可以避免监控系统瘫痪。
二、集中供电模式在220V电源处接一个12V集中式电源,然后分别用2*1.0红黑电源线接至摄像头,12V电源距离不超过100米。
连接单个电源线连接器,然后将单个电源线连接器与监控摄像头的电源连接器连接。
集中供电是指在监控室或中间点使用12V开关电源向前端负载提供集中电源。
与独立供电方式相比,最大的区别在于一个电源可以为多个摄像头供电。
集中供电示意图:数据中心的管理对象主要包括基础设施和IT基础设施,如配电、网络设备、安保等。
集中监控的目的是通过管理和技术的应用来监控基础设施和IT基础设施的运行情况,实现故障和异常的实时发现和通知。
此外,还可以对监控数据进行收集和整理,为容量管理、事件管理、问题管理和合规管理提供分析依据,最终达到数据中心高可用性的目标。
集中供电有什么好处?1、成本更低。
虽然集中供电模式往往比独立供电模式使用更多的电缆,但得益于集中供电的高性价比,集中供电模式的成本往往是最具性价比的供电系统。
2.集中维护很简单采用集中供电方式,便于线路敷设、施工和管理。

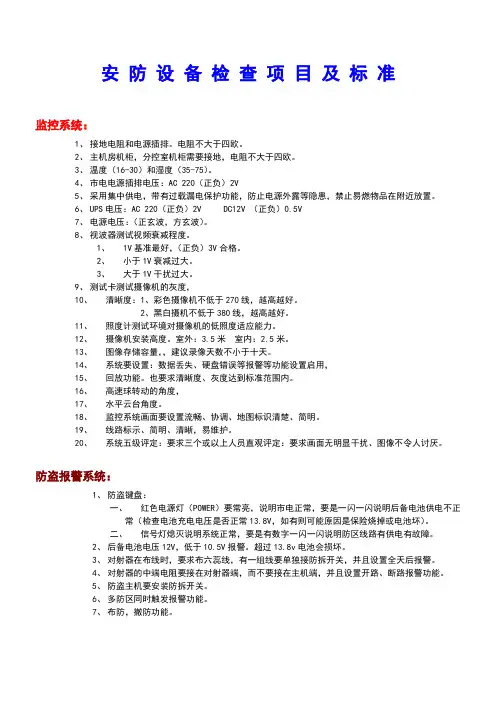

安防检查项目及标准
安防设备检查项目及标准监控系统:1、接地电阻和电源插排。
电阻不大于四欧。
2、主机房机柜,分控室机柜需要接地,电阻不大于四欧。
3、温度(16-30)和湿度(35-75)。
4、市电电源插排电压:AC 220(正负)2V5、采用集中供电,带有过载漏电保护功能,防止电源外露等隐患,禁止易燃物品在附近放置。
6、UPS电压:AC 220(正负)2V DC12V (正负)0.5V7、电源电压:(正玄波,方玄波)。
8、视波器测试视频衰减程度。
1、 1V基准最好,(正负)3V合格。
2、小于1V衰减过大。
3、大于1V干扰过大。
9、测试卡测试摄像机的灰度,10、清晰度:1、彩色摄像机不低于270线,越高越好。
2、黑白摄机不低于380线,越高越好。
11、照度计测试环境对摄像机的低照度适应能力。
12、摄像机安装高度。
室外:3.5米室内:2.5米。
13、图像存储容量,,建议录像天数不小于十天。
14、系统要设置:数据丢失、硬盘错误等报警等功能设置启用,15、回放功能。
也要求清晰度、灰度达到标准范围内。
16、高速球转动的角度,17、水平云台角度。
18、监控系统画面要设置流畅、协调、地图标识清楚、简明。
19、线路标示、简明、清晰,易维护。
20、系统五级评定:要求三个或以上人员直观评定:要求画面无明显干扰、图像不令人讨厌。
防盗报警系统:1、防盗键盘:一、红色电源灯(POWER)要常亮,说明市电正常,要是一闪一闪说明后备电池供电不正常(检查电池充电电压是否正常13.8V,如有则可能原因是保险烧掉或电池坏)。
二、信号灯熄灭说明系统正常,要是有数字一闪一闪说明防区线路有供电有故障。
2、后备电池电压12V,低于10.5V报警。
超过13.8v电池会损坏。
3、对射器在布线时,要求布六蕊线,有一组线要单独接防拆开关,并且设置全天后报警。
4、对射器的中端电阻要接在对射器端,而不要接在主机端,并且设置开路、断路报警功能。
5、防盗主机要安装防拆开关。
poe 的供电标准及技术参数
标题:深度探讨POE的供电标准及技术参数在当今互联网时代,随着物联网的快速发展,各种设备的智能化需求不断增加,其中网络设备的设计也越来越注重便利性和灵活性。
而POE(Power over Ethernet)技术作为一种为网络设备提供电力的解决方案,正逐渐成为各种网络设备的首选。
本文将围绕着POE的供电标准及技术参数展开全面探讨,旨在帮助读者更深入地了解POE技术的特点和应用场景,从而对其进行灵活和有效地应用。
1. POE技术概述POE技术是一种通过以太网网线传输电力的技术,它可以为无源设备(如IP摄像机、无线接入点等)提供所需的电力,从而不需要额外的电源线路,极大地简化了设备的安装和布线。
而在POE技术中,供电标准和技术参数起着至关重要的作用。
2. POE供电标准在POE技术中,IEEE 802.3af、IEEE 802.3at和IEEE 802.3bt是比较常见的供电标准,它们分别规定了不同的供电功率和设备类型的适用范围。
- IEEE 802.3af标准规定了每个端口最大供电功率为15.4W,适用于最基本的网络设备,如IP通信方式和无线接入点。
- IEEE 802.3at标准提高了供电功率至30W,适用于对功率需求更高的设备,如网络摄像机和视频通信方式。
- IEEE 802.3bt标准更进一步提高了供电功率,可以提供最高100W 的电力输出,适用于更为复杂的网络设备,如高功率无线接入点和射频识别器。
3. POE技术参数在POE技术中,除了供电功率之外,还有一些其他重要的技术参数需要考虑,包括供电距离、供电效率、供电方式等。
- 供电距离:供电距离是指POE供电设备与供电目标设备之间的最大距离,其取决于电缆的类型和质量,以及供电功率等因素。
- 供电效率:供电效率是指POE供电设备的能源利用率,它直接影响着POE系统的稳定性和可靠性。
- 供电方式:根据供电方式的不同,POE技术可以分为端供电和中心供电两种方式,它们分别适用于不同的场景和应用需求。
安防国家标准
3.9.3 安全防范系统的接地母线应采用铜质线,接地端子应有地线符号标记。
接地电阻不得大于4Ω;建造在野外的安全防范系统,其接地电阻不得大于10Ω;在高山岩石的土壤电阻率大于2000Ωm时,其接地电阻不得大于20Ω。
3.9.4 高风险防护对象的安全防范系统的电源系统、信号传输线路、天线馈线以及进入监控室的架空电缆入室端均应采取防雷电感应过电压、过电流的保护措施。
3.9.5 安全防范系统的电源线、信号线经过不同防雷区的界面处,宜安装电涌保护器;系统的重要设备应安装电涌保护器。
电涌保护器接地端和防雷接地装置应做等电位连接。
等电位连接带应采用铜质线,其截面积不应小于16mm2。
3.9.6 监控中心内应设置接地汇集环或汇集排,汇集环或汇集排宜采用祼铜线,其截面积不应小于35mm2。
3.9.7 不得在建筑物屋顶上敷设电缆,必须敷设时,应穿金属管进行屏蔽并接地。
3.9.8 架空电缆吊线的两端和架空电缆线路中的金属管道应接地。
3.9.9 光缆传输系统中,各光端机外壳应接地,光端加强芯、架空光缆接续护套应接地。
2 报警信号传输线的耐压不应低于AC250V,应有足够的机械强度。
铜芯绝缘导线、电缆芯线的最小截面积应满足下列要求:1)穿管敷设的绝缘导线,线芯最小截面积不应小于1.00mm2。
)线槽内敷设的绝缘导线,线芯最小截面积不应小于0.75mm2。
3)多芯电缆的单股线芯最小截面积不应小于0.50mm2。
3 视频信号传输电缆应满足下列要求:1)应根据图像信号采用基带传输或射频传输,确定选用视频电缆或射频电缆。
)所选用电缆的防护层应适合电缆敷设方式及使用环境的要求(如气候环境、是否存在有害物质、干扰源等)。
3)室外线路,宜选用外导体内径为9mm的同轴电缆,并采用聚乙烯外套。
4)室内距离不超过500m时,宜选用外导体内径为7mm的同轴电缆,且采用防火的聚氯乙烯外套。
5)终端机房设备间的连接线,距离较短时,宜选用外导体内径为3mm或5mm、且具有密编铜网外导体的同轴电缆。
监控UPS电源 安防监控机房UPS介绍
监控UPS电源安防监控机房UPS介绍安防智能化系统的机房里面通常都会用到UPS系统,那么UPS系统究竟是什么含义和如何选择呢?含义:UPS即不间断电源,是将蓄电池与主机相连接,通过主机逆变器等模块电路将直流电转换成市电的系统设备。
主要用于给单台计算机、计算机网络系统或其它电力电子设备提供稳定、不间断的电力供应。
介绍和选购:1UPS的分类一般情况下,UPS系统分为三大类,为后备式(或离线)、在线互动式和双转换式(在线)。
不同的厂商会提供不同配置的UPS,客户根据自己的目标、应用、和功能要求,以及他们的产品差异化的愿望,选择所需要的UPS。
2如何购选UPS不间断电源1、首先要确定您的数据中心的设备是需要的多大功率的,一般来讲普通PC机或工控机的功率在200W左右,苹果机在300W左右,服务器在300W与600W之间,其他设备的功率数值可以参考该设备的说明书。
只要按要求购买就可以了。
2、其次应了解UPS的额定功率有两种表示方法:视在功率(单位VA)与实际输出功率(单位W),由于无功功率的存在所以造成了这种差别,两者的换算关系为:视在功率*功率因数=实际输出功率。
所以在购买的时候要计算好。
3、UPS通常分为工频机和高频机两种。
工频机由可控硅SCR整流器,IGBT逆变器,旁路和工频升压隔离变压器组成。
因其整流器和变压器工作频率均为工频50Hz,顾名思义叫工频UPS。
3鉴于这些选项,您应该如何去选择您的UPS配置呢?在选择UPS的时候你需要自己的业务需求,同时还要了解自己的财政预算,设定UPS系统的投入资本和运营成本。
你还要了解UPS的可用性,那么您选择的UPS系统不应该是那些只能够容忍几个小时的停机时间。
您的UPS配置的选择应与您的可用性需求相一致,并应根据数据中心停机的潜在损失,设置您的预算。
冷却基础设施,根据选择的UPS系统,给您的设施增加冷负荷。
对于大型数据中心来说,甚至UPS效率降低一个或两个百分点都可能转化为大量的热量,多余的热量必须去除,以保护设备。
安全防范系统供电技术要求
供电系统要求
• 主电源的要求:
系统主电源应向安防系统的所有设备提供满载工作电 能。安防系统的主电源应保证安防系统内部设备的功能 性负载变换时整个系统的味道工作。
• 主电源的容量配置要求如下:
a)市电网做主电源应按考虑全功能运行的同时概率和电 能传输效率等而确定的系统或所带组合负载的满载功耗 的1.5倍设置主电源; b)若备用电源如蓄电池等需要主电源补充电能时,应将备 用电源的吸收功率计入相应的负载总功耗中; c)电池作为主电源时,供电容量应满足安防系统或所带安 防负载的使用管理要求。
安全防范系统供电技术要求
实施指南
一.范围:
• 本标准规定了安全防范系统中供电的技术要求,
是安全防范系统供电的系统设计,设备选型,安 装施工,检测和验收的基本依据。
• 本标准使用与安全防范系统供电设计,安装施工,
检测与验收。
• AC-DC ,DC-DC,DC-AC。 • 电源变化器可位于配电箱内,也可紧邻负载旁。 • 应急负载:维护紧急情况下连续工作,供电需要
来源 • 备用电源:当主电源出现性能下降或故障、断电 时,用来安全防范系统或设备必要工作所需的电 源。 • 电源变换器:用于对输入—输出之间进行电源电 压等级或极性变换的装置。 • 注:AC-AC(交流电压等级的变化或交流电压与频率同
时变化)
安全防范系统的供电系统构成:
• 安全防范系统的构成:由主电源,配电箱/
系统的日常保养要求:
• 为保持电池的活性和容量,供电系统一个采取人
工方法,或配置符合电池相关标准的电池监控与 充放电等措施进行及时的保养; • 应及时清除配电箱/柜内的积尘; • 雷电等发生后,应及时检查配电箱/柜和保险丝/ 熔断器等的工作状态,以便及时更换。
安防监控摄像机电源连接法
安防监控摄像机电源连接法本论坛曾经有人给建议说开设个安防监控板块。
但是考虑各方面因素从而无法实现。
那么我将在硬件区开展安防监控方面的知识与技术普及。
现本人将以我自己给别人安装监控的经验传给各位电脑城的技术员们。
供各位参考与学习。
以前我曾经讲过各种摄像机的参数。
与摄像机与采集卡、接头的连接法等。
下面介绍一下监控摄像机的各种电源连接法。
一、红外摄像机专用电源连接法1、12V1A单个电源:注意一下。
此电源只能适合红外摄像机。
不适合阵列式摄像机。
请看图片1此电源的连接方式为:线材选择一体线和电源线+视频线的均可。
连接方式为将电源盒的AC头剪断【注意不是带插头那头】然后该电源盒连接在屋里插排上。
剪断的AC头连接在摄像机的电源头上即可。
2、集中电源盒:此电源盒分5A、10A、20A、30A以上等等。
一般普通红外摄像机的耗电量就1A。
所以5A应该可以连接5个摄像机。
但也不是绝对。
为什么呢。
因为有些劣质电源10A的才能连接5个。
5A的才能连接两个摄像机。
而且注意的一点。
此电源盒不支持阵列式摄像机。
下面看图片2、3。
便是该电源盒的连接法。
像图片4中你还可以把AC电源头去掉。
用监控电源线直连。
把电源头连接在摄像机与监控电源线上。
二、阵列式摄像机专用电源连接法1、12V2A室外防水电源盒【1】大家注意一点由于阵列式摄像机耗电量大。
所以必须用2A 电源。
而且就近供电。
就是说把电源盒必须放在摄像机附近。
如果延长电源线不就近供电。
那么该摄像机的供电就不足12V2A那么摄像机晚上会没有图像的。
连接方式请看图片4.图中已经说了如果要延长电源线。
可以将带电源插头那个接头用剪刀剪下。
剪下的用于连接在屋里的插排上。
断头就接在监控电源线上。
2、12V2A室外防水电源盒【白盒】这个图片中已经非常简单明了了。
连接方式我就不介绍了。
看图片你们就应该会了。
请看图5。
三、红外摄像机与阵列式摄像机的外观区别1、红外摄像机:请看图片62、阵列式摄像机:请看图片7附注:本文乃是本人原创。
12V电源适配器的参数及应用范围
12V电源适配器的参数及应用范围
12V电源适配器特点
1).小体积、重量轻、流线型、全密封、携带方便;
2).极高性价比、可靠性高;
3).内置过压、过流和短路保护;
4).输入特性:电压:100-240VAC±10%;频率:50/60Hz;电流:0.35A Max;启动时间:3sMax;启动冲击电流:20A/240VAC Max;
5).输出特点:恒流/恒压模式;高精度,低噪音;保持时间:20mS Min;
6).环境:工作温度:0℃-40℃,5%-90%RH;存储温度:-20℃-85℃,5%-95%RH;
7).冷却方式:自然冷却;
8).符合能效:ERP/CEC-V标准;
9).安规标准:IEC/EN/UL60950;
10).符合ROHS标准;
11).插脚类型:UL/CCC/VDE/BS/SAA/KC/PSE;
12).平均故障率:50,000小时;换器中,这种技术几乎不能保护副边输出元件。
例如在不连续反激变换器中,原边峰值电流已经受到限制,也就是给出了限制的传递功率。
12V电源适配器的应用范围
12V电源适配器主要应用于监控摄像头、安防、路由器、交换机、LCD显示器、LED灯、移动硬盘盒、数码相框、电子冰箱、便携式DVD 、音响、收音机、安防系统、便携式工具、打印机、笔记本计算机、网络设备、平板电脑、控制设备、微处理器系统、可移动的设备等。
24v电源技术参数
24v电源技术参数
24V电源的技术参数包括:
1. 输入电压:100-240V,这是指电源可以接受的电压范围。
2. 输出电压:24V,这是指电源的额定输出电压。
3. 额定输出电流:0-100A,这是指电源可以提供的最大输出电流。
4. 额定输出功率:2400W,这是指电源可以提供的最大输出功率。
5. 电源效率:电源效率是指电源的输出功率与输入功率之比,通常用百分比表示。
6. 负载效应:负载效应是指电源在不同的负载条件下,输出电压和电流的变化情况。
7. 纹波和噪声:纹波和噪声是指电源的输出电压和电流中包含的交流成分,会影响电源的性能。
8. 工作温度:工作温度是指电源工作的环境温度范围,通常有宽温、常温、低温等不同规格。
9. 电源尺寸:电源尺寸是指电源的外形尺寸,通常有长、宽、高三个维度。
10. 重量:电源重量是指电源的重量,通常以千克或克
为单位。
以上是24V电源的一些常见技术参数,具体参数可能会因品牌、型号的不同而有所差异。
如果您需要了解具体的参数规格,建议您查看产品说明书或联系厂家进行咨询。
监控电源的选择方法
监控电源的选择方法监控电源的选择方法经常看到一些人在问关于监控摄像机12V供电能传多远的问题,经过查一些资料得出一个结论,希望供大家在设计的时候参考。
1、纯铜导线(1平方毫米)P=18.5欧/公里(有的资料上是17.5)2、考虑目前市场上标称和铜材上的差异将P增加20%,这样P=18.5*1.2=22欧/公里3、考虑供电构成回路,使用的是相同的线缆。
这样距离是L(公里)的线缆的电阻为R=2*P*L4、那么对于供电电流是I(安培)的监控摄像机来说,在线路中的电压损耗是U=I*R=2*I*P* L5、对于截面积是S(平方毫米)的电缆来说在线路中的电压损耗是U=2*I*P*L/S6、对于多点供电的线路来说,可以一节一节的计算电流,而后一节一节的计算电压损耗。
声明:此计算仅限于直流供电,另外这只是一个工程计算,有一定误差。
在计算的过程中要注意单位(量纲)问题。
(1公里=1000米,1安培=1000mA. 哈哈,有点小儿科了)希望各电缆厂家的人员能够提供本厂的产品准确的p值。
摄像机经常无视频信号的原因做的一个校园的监控,过了半年之久进来发现有一路监控摄像机总是无缘无故的无视频信号,只要重启一下电源就好了但是坚持不了几天,前端电流电压都是在正常范围内,查了好长时间都没有结果,这个现象要从多个角度来看,不是那么简单的,大概列举一下可能性,供排查:1、监控摄像机自身故障,因为只有这一个监控摄像机出现这个故障,那么可能出现在摄像机的内部程序死机,断电重启后恢复,后期继续死机;解决方法:更换2、电源供电不足:开关电源自身功率不够,导致开关电源过热,从而出现热保护,检查方法到现场模电源是否有温度,如果冷冰冰的就是电源死机,解决方法:更换电源;(这种现场常出现在开关电源上)3、传输线路有电源:在视频传输线路上如果与交流电搭接,会导致监控摄像头以及分配器内部的电解电容充电,从而导致阻挡视频信号输出,这个我在实验室测试过,也在数个现场发现这个问题。
安防视频监控系统供电方案
安防视频监控系统供电方案近几年几乎所有安防监控厂家都在推PoE网线供电,安防监控供电主要的三种模式。
安防监控供电模式主要包括:点对点独立供电(俗称部署强电,选用电源适配器供电)、集中电源供电、PoE网线供电。
1.点对点独立供电模式点对点独立供电是指从监控室直接引出220V交流电,中间使用电线/组合线(网线+电线),然后在摄像机旁边接一个单独的DC12/24V电源适配器,再接在监控摄像头上,每一个电源只为一个摄像头提供电源。
1.1独立供电的优势检修更换简单:摄像机出现故障时,可迅速排查出故障并进行检修或更换设备;供电距离远:使用强电220V输出,可以级联,供电距离远,且基本无损耗。
1.2独立供电的不足成本相对较高:部署多个独立监控电源适配器的成本和同等功率输出的集中电源相比要高;安全稳定性弱:强电比弱电危险,线路老化+鼠害易导致短路甚至火灾。
且独立监控电源与摄像机距离多处于室外环境,易遭受雷击等外力破坏因素的影响。
2.集中供电模式集中供电是指在220V电源处接12/24V 4A集中电源一个,再用2*1.0红黑电源线/组合线分别接给摄像头,无需在摄像机前端另外安装电源适配器。
与点对点独立供电模式相比,该模式最大的差别在于一个电源可以为多个摄像机提供电力供应。
2.1集中供电的优点成本较低:得益于集中电源的高性价比,采用集中供电模式的供电系统成本较低;维护简单:采取集中供电模式,线路敷设方便,施工方便,便于管理。
2.2集中供电的缺点前期部署复杂:集中供电的功率并非所有监控摄像机的功率简单相加,还要考虑电力的损耗,市面上线材参差不齐,因此此方式对工程师要求高。
存在系统风险:如果没有采用UPS电源,集中供电模式下的供电系统一旦出现问题,会导致整个监控系统无法正常工作,陷入瘫痪状态。
3.PoE网线供电模式PoE网线供电是指在现有的以太网布线架构不作任何改动的情况下,通过一根网线既能给前端网络摄像机供电,又能传输数据的模式,俗称网线供电。
弱电安防--弱电机房UPS不间断电源全套基础知识
弱电机房UPS不间断电源全套基础知识UPS,就是不间断电源。
通常是弱电机房工程子系统之一,是将蓄电池与主机设备相连接,主要用于给设备提供稳定、不间断的电力供应。
当市电输入正常时,UPS将市电稳压后供应给负载使用,此时的UPS就是一台交流式电稳压器,同时它还向机内电池充电;当市电中断(事故停电)时,UPS立即将电池的直流电能,通过逆变器切换转换的方法向负载继续供应220V交流电,使负载维持正常工作并保护负载软、硬件不受损坏。
UPS的基本原理及主要技术参数什么是UPS?利用电池化学能作为后备能量,在市电断电等电网故障时,不间断地为用户设备提供(交流)电能的一种能量转换装置。
为什么需要UPS?市电电网提供的电力供应,看上去正常,可是不可靠:表面正常的电力,实际上危机四伏。
电源中断•数据丢失,通信中断,商机延误......——直接损失以每分钟5000-100000元计•设备停运,仪表失灵,手术中断......——间接经济损失无法估量电源污染•瞬态尖峰、电源浪涌、高压脉冲造成服务器、路由器、磁盘阵列等设备硬件损坏•谐波污染、线间噪声、频率漂移造成网络传输误码率大增,数据传输速度低下UPS的四大功能不停电功能——解决电网停电问题交流稳压功能——能解决网压剧烈波动问题净化功能——解决电网与电源污染问题管理功能——解决交流动力维护问题UPS系统结构监控平台也是UPS的最重要组成部分之一UPS主要技术参数输入特性:1、输入电压范围输入电压范围宽可减小电池放电机会,延长电池寿命。
2、输入功率因数功率因数低,输入无功功率大,谐波电流污染电网,影响干扰其它设备。
3、主电源频率允许范围。
4、输入电流谐波分量。
(PFC、6/12脉冲变压器)输出特性:1、静态稳定度。
大型为1%,中小型为2%。
2、输出瞬态特性。
大型5%,中小型8%。
3、输出过载能力。
(如:过载125%5MIN;150%10S)4、输出功率因数。
(0.8、0.9、1)5、输出电压谐波失真度。
安防系统常用设备性能参数
1.Pelco球型摄像机
2.固定彩色摄像机
3.云台
4.防雷设备
前端视频、控制、电源三合一防雷器FL-PVD:
中心FL-16防雷器:
(1)、视频信号保护通道技术参数
(2)、RS-485控制信号保护通道技术参数
5、双鉴探测器
DS820/DS835
三技术探测器
功能特点:
*探测范围:DS820:6米×6米 DS835:11米×11米*监察性能:微波及被动红外监察*+人工智能
*5层防区,包括"下视"防区
*可选被动红外灵敏度*· 防宠物*(100磅以下)
*防气流/昆虫
3、DS820iT/DS835iT三技术探测器
DS820iT/DS835iT
三技术探测器功能特点:
*探测范围:820iT:6米×6米;835iT:11米×11米*最先进的一步探测技术(First Step Processing)*监察性能:微波及被动红外监察*+人工智能
*5层防区,包括"下视"防区
*防宠物*(100磅以下)
*防气流 / 昆虫
*外型小巧,容易安装
6、报警控制中心
报警控制器由控制中心和报警设防控制盒组成。
产品特点及技术参数如下:
产品特点:
●具有16路报警输入、16路报警输出、喇叭报警、设防、撤防、RS485\RS232通信、报警信号网络上传等功能;
●可通过对ZA-1618S报警设防控制盒或通过PC机远程对每一路进行设防、撤防;
●可设为开路报警或闭路报警;具有稳定、可靠,报警信号及时准确的特点。
技术参数:
7、D-Link DES-3326S交换机参数。
安防监控电源线衰减计算
安防监控电源线衰减计算导线压降与以下因素有关:1、传输线的规格,即线径;知道线径通过计算即可知道其电阻率!2、传输线的距离;3、前端设备(摄像机、云台、解码器)的动作电流\额定功率;4、要知道控制端的控制电压和前端负载的额定电压。
1.线径计算:电线电缆的规格都是用横截面积表示,如1.5mm2 、2。
5mm2等,通常可以将导线的线径除以2,再平方,乘以3.14.如1.5平方独股铜线线径1.38mm,计算(1。
38/2)×(1。
38/2)×3。
14×1股=1.494954平方,这就是合格的国标线径。
2.电阻计算:电阻值=电阻率*长度/横截面3.如果把各种材料制成长1米、横截面积1平方毫米的导线,在20℃时测量它们的电阻(称为这种材料的电阻率)并进行比较,则银的电阻率最小,其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序,电阻率依次增大。
铝导线的电阻率是铜导线的1。
5倍多,它的电阻率p=0。
0294Ωmm2/m,铜的电阻率p=0。
01851 Ω·mm2/m,电阻率随温度变化会有一些差异。
则如果200m长的2*1。
0的铜线作为电源线的话,电阻值=0.01851*200/1=3.702Ω4.线路允许的电压降:普通红外枪机要求电压为直流12V,如果采用15V直流电源为枪机供电的话,允许的电压差是3V.5.线路最大电流=设备工作电流*设备个数,如某条线路上共有2个枪机,每个枪机工作电流为500ma,则该线路最大电流=500ma*2 6.导线的电阻=线路允许的电压降÷线路最大电流由以上公式可以推导出,如果为某台要求工作电压12V,工作最大电流为500ma的枪机供电时,用15V直流电源进行远端供电,采用2*1.0的铜导线进行供电传输,线路最大长度应为:导线的电阻=(15-12)÷0.5=6Ω导线的电阻应为小于6Ω电阻值=电阻率*长度/横截面长度=电阻值*横截面/电阻率所以,允许的导线长度最大=6*/0。
安防监控球机电源AC24V电源防护方案设计分析
安防监控球机电源AC24V电源防护方案设计分析
一、应用背景
1.全球气候变暖,雷雨天气增多
2.电源雷击损坏后,危害大
3.电源雷击损坏后,维修成本高
4.高浪涌防护设备成为行业趋势
二、防护方案与硕凯器件
陶瓷气体放电管
GDT【UN3E5-350LSMD】直流标称电压:350±20%V,冲击电流(8/20μS):2.5*2KA,电容值<1.5pF,电阻值>1GΩ,无续流产品。
瞬态抑制二极管
TVS5【SMCJ58CA】Vbr:64.4-71.2;Ir:5μA;Vrwm:
58.0V,Ipp:16.1A;Vc (V) :93.6封装:SMC/DO-214AB
三、方案应用
1.球机电源
2.枪机电源
3.电源适配器
4.LED电源
5.家庭音乐播放器
6.数码相框电源
7.车载电源
8.其他AC24V供电电源
四、方案说明与注意事项
1.此方案后级采用反应时间很快,残压较低的TVS管
2.前级采用通流量大,体积小,无续流能力的贴片GDT
3.中间用电感L1,L2做退耦,驱动GDT泄放大电流
4.此电源方案满足I EC61000-4- 5、GBT17626. 5等浪涌测试标准
5.此电源方案可通过1. 2/ 50-8/ 20μS组合波浪涌测试。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
安防电源知多少?全面为您解析电源知识
一、小常识:
电源:是一种把其它形式的能量转换成电能的装置,习惯于称之为电源,或电源适配器
安防电源:安防电源是专业为安防类电子产品设计与生产的电源适配器,以纹波小,寿命长而特殊
摄像机电源的DC插头:标准一般使用10*5.5*2.1【可以插入部分:长*外圆直径*内孔直径,单位mm】
光端机电源的DC插头:标准一般使用10*5.5*2.5【可以插入部分:长*外圆直径*内孔直径,单位mm】
DC插头的结构形式:单头线和并联型多头线
二、电源分类:
1、线性稳压电源
1.1、线性稳压电源:线性稳压电源按习惯可分为变压器型线性稳压电源和开关型线性稳压电源两大类型,
1.1.1、变压器型线性稳压电源:它有一个共同的特点就是功率器件调整管工作在线性区,靠调整管之间的电压降来稳压输出。
由于调整管静态损耗大,需要安装一个很大的散热器给它散热。
而且由于变压器工作在工频(50Hz)上,所以重量较大。
该类电源优点是稳定性高,纹波极小,易做成多路,输出连续可调的成品。
缺点是体积大、较笨重、效率相对较低。
这类稳定电源又有很多种,从输出性质可分为稳压电源和稳流电源及集稳压、稳流于一身的稳压稳流(双稳)电源。
1.1.2、开关型线性稳压电源:有一类与变压器型线性稳压电源不同的线性稳压电源就是开关型线性稳压电源,它的电路型式主要有单端反激式,单端正激式、半桥式、推挽式和全桥式。
它和线性电源的根本区别在于它变压器不工作在工频而是工作在几十千赫兹到几兆赫兹。
功能管不是工作在饱和及截止区,而是工作在开关状态;开关电源因此而得名,开关电源的优点是体积小,重量轻,稳定可靠;缺点是相对于变压器型线性稳压电源来说纹波较大,一般≤1%VO(P-P),好的可做到几十mV(P-P)或更小。
2、交流电源
2.1、交流电源:一般指大小和方向随时间作周期性变化的电压或电流,我国交流电供电的标准规定为220V50赫兹,日本等国家为110V60赫兹,电源用的插头和插座也有所不同,交流电随时间变化的形式可以是多种多样的。
不同变化形式的交流电其应用范围和产生的效果也是不同的。
以正
弦波交流电应用最广泛
3、逆变电源
3.1、逆变电源:一般指将低压的直流电转变成高压或低压的交流电的装置,一般逆变电源中自带有蓄电池,电脑城买的UPS电源也就是逆变电源中的一种,不过它带的蓄电池较小,停电后电脑只能工作几分钟或十几分钟,主要用在突然停电时继续为电脑供电,我们有时间把未保存的资料保存下来
三、摄像机与电源:
一般:直径为Φ5mm的红外灯所需电流量为10mA/颗,直径为Φ8mm的红外灯所需电流量为30mA/颗,直径为Φ8mm带聚光的红外灯所需电流量为50mA/颗,直径为Φ10mm的红外灯所需电流量为
70mA/颗,而每台摄像机(彩色)依本身来讲也需要耗电150-250mA左右电流,也就是说您选用的摄像机有多少颗红外灯,还应该乘以每一颗灯所需的电流量得出灯所需的总电流,再加上摄像机本身所需的电流200mA(取平均值),红外机如果还另带电动变焦镜头,那么还得加上电动镜头所需要的电流800mA左右后,就得出整个红外线变焦摄像机所需要的工作电流了;特别提示您一点,在施工布线时要注意:电流在载体导线上的强度为2A/mm2线经(国际标准),行业内实际使用一般为3A/mm2线经,即1mm2大小的线只能最大允许通过3A电流,也就是说如果您选用的导线截面积为1mm2,即使您选用10A或更大的电源供电,被供到设备的实际电流不会超过3A,导致您选用的电源电功率利用不全,可见输电载体导线的正确选用是很关键的,这种情形广大顾客朋友们可采用多线分流供电方式以求匹配.值得注意的是红外机的红外灯还分进口和国产的,实际需要的电功率也不一样。
也许有人会说:空中架设的高压线也没有多大啊?怎么就能满足那么多的用户使用呢?其实道理很简单,就在于传输电压的高低上,因为它是采用高压传输,我们可以假设传输的电压是110KV,传输线R为15mm铝线,载体导线截面积S=∏*R2,得出S=3.14*152=706.5【mm2】,按国际标准电流在载体导线上的强度为2A/mm2,得出允许通过该导线的电流I=706.5*2=1413A,按电功率
P=U*I,可以计算出该导线上传输的电功率P=706.5*2*110000=155430000【W】,高压线一般采用三相三线制传输,您还会有疑问吗?
四、电源与工程计算:
这个问题经常让年轻没有经验的工程师为难,很多方案在实施的时候都发现当初设计的电源容量不够,需要追加设备,造成了与甲方的矛盾和误解,实际上,由于摄像机在启动瞬间,启动电流很大,再加上工程上远距离传输的线路损耗【P线损=I2*R,线路损耗电阻R=ρ(L/S),ρ为导线的电阻率,ρ的具体参数可以咨询线缆厂家,L为导线长度单位m,S为导线截面积mm2】,所以,摄像机需要的电源,不是简单地把所有摄像机的额定功率相加。
正确的做法是把整个监控系统的摄像机的额定功率相加再乘以1.3倍来满足瞬间启动电功率,这个才是摄像机实际需要的功率,然后再加上约30%的线路传输损耗,最后再加上30%的余量,作为将来扩容使用。
举个例子:如果一个商务楼,有100台固定枪型摄像机,每台摄像机的额定功率是4W,我们该如何配置摄像机电源呢?根据上面的计算方法,我们计算出,摄像机的额定功率是4W*100台=400W,摄像机实
际使用的功率是400W*1.3=520W,考虑损耗后,摄像机需要的功率是520W*1.3=676W,加上电源余量,摄像机最终需要配置的电源功率是676W*1.3=878W,总结一下:摄像机需要配置的电源功率=摄像机的额定功率*1.3*1.3*1.3【W】,才能保证系统的稳定性和可扩容性。

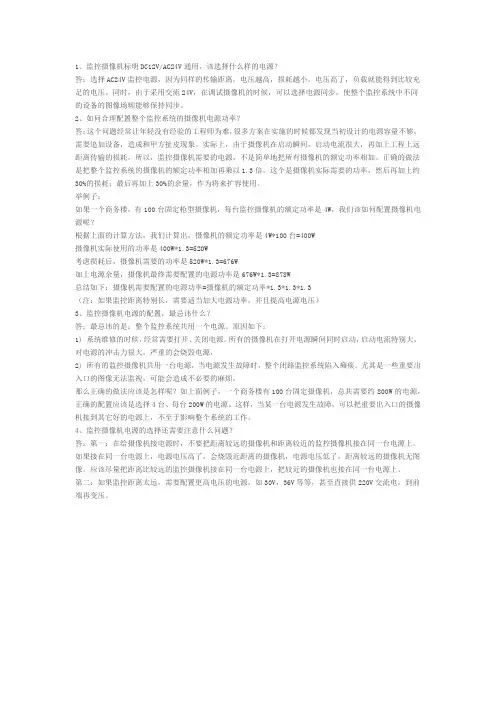

五、摄像机与电源整合:
摄像机有标明DC12V/AC24V通用的,该选择什么样的电源?请选择AC24V的电源,因为同样的传输距离,电压越高,损耗越小,线的成本也越小,负载也能得到比较充足的电压。
由于采用交流24V,在调试摄像机的时候,可以选择电源同步,使整个监控系统中不同的设备的图像场频能够保持同步,同时还可以与系统中云台等设备采用同一类电源,摄像机选配电源最忌讳的是:系统中所有摄像机共用一台并线式的大功率电源,原因是系统维修的时候,经常需要打开、关闭电源,在打开电源瞬间所有摄像机同时启动,启动电流特别大,对电源的冲击力很大,严重的会烧毁电源,当电源发生故障时,整个系统陷入瘫痪。
尤其是一些重要出入口的情况无法监视,造成不必要的损失,那么正确的做法应该是怎样呢?如上面例子,一个商务楼有100台固定摄像机,总共需要约800W的电源,正确的配置应该是选择4台、每台200W的电源。
这样,当某一台电源发生故障,可以接到其他正常工作的电源上,不至于影响整个系统的工作,摄像机电源的选择还需要注意什么问题呢?第一:在给摄像机接电源时,不要把距离较远的摄像机和距离较近的摄像机接在同一台电源上。
如果接在同一台电源上,电源电压高了,会烧毁近距离的摄像机,电源电源低了,距离较远的摄像机却无图像。
应该尽量把距离比较远的摄像机接在同一台A电源上,把较近的摄像机接在同一台B电源上。
第二:如果监控距离太远,需要配置更高电压的电源,如30V,36V,48V 等等,甚至直接供220V交流电,到前端再转换使用小功率电源,第三;小功率电源尽可能放置在摄像机旁边,以求电功率的没必要损耗,第四:如果摄像机在室外使用时,请使用专业的室外防水监控电源六,小耳朵Steady,专业安防电源创始人,享有安防电源专家的美称。
产品包括智能楼宇电源,如可视对讲电源,门禁,考勤电源等,一般有9Vdc,12Vdc,18Vdc,24Vdc 等,监控电源包括摄像机电源,智能高速球机电源,恒速球机电源,红外球机电源,云台电源,解码器电源,DVR专用电源,车载电源匹配器,矩阵及键盘电源,画面处理器电源等,一般有12Vdc,24Vac 等,防盗报警电源包括有线和无线报警主机电源,红外对射探测器电源等,一般有9Vdc,12Vdc,
18Vdc,24Vac等,通讯设备专用电源包括光端机专用电源,光纤信号收发器电源,一般用5Vdc;产品有隐藏型护罩内置电源,室外壁挂式防水电源系列,室内壁挂式电源系列,桌面型系列【也叫双线电源】,插墙式电源系列【也叫单线电源】,数字显示型大功率台式电源系列,箱式多路输出电源系列,19寸4U标准机架式大功率电源系列,分AC→AC,AC→DC,DC→DC,DC→AC等产品,可量身定做,提供产品内置式电源裸板,产品大都具备UPS功能,符合各国使用。
