安装造价电气专业基础知识讲义
《安装工程定额应用和安装工程造价》(下)电气
安装工程预算（下册）二○○七年九月第一章电气照明工程第一节电气照明工程基础知识一、常用的电气设备等安装高度1、配电箱：一般箱底距地1.5ｍ2、灯具: 依据设计管线一般沿顶棚敷设。
3、开关:拉线开关：一般距顶0．3m板式开关:一般距地１．３m－1.5m4、插座：一般插座安装高度距地0。
3m，管线一般沿地面敷设。
其它插座:空调插座、防水插座等安装高度距地１．5m—1。
8m,管线一般沿顶棚敷设。
5、聚氯乙烯塑料铜线:BV６、聚氯乙烯塑料铝线：BLＶ二、建筑电气工程施工图常用图形符号1、动力、照明线路在平面图上的表示方法①线路配线方式符号具体符号：ＳＣ焊接钢管配线ＴＣ（ＤG）电线管（薄壁钢壁)配线P （VG）硬塑料管配线（PVC） PC （RVG）软塑料管配线 F(SＰG) 金属软管（蛇皮管）配线CＴ电缆桥架配线②线路敷配部位符号M (S）沿钢索配线 BＥ（LＭ）沿梁或屋架下弦明配线CLE（ZＭ）沿柱明配线 WE(QM）沿墙明配线FC （DＡ）埋地面（板)敷设ＣLＥ(KZM）跨柱明配线CE(PM）沿天棚明配线 BC（LA）在梁内或沿梁暗配线ＣLC （ＺA）在柱内或沿柱暗配线ＷＣ(QA）在墙内暗配线ＣC (ＰA) 在顶棚内暗配线③线路文字标注格式a—b（c×ｄ)ｅ—f式中ａ-—线路编号或线路用途符号；b—-导线型号；c-—导线根数;d—-导线截面，不同截面分别标准;e--配线方式符号及导线穿管管径；ｆ——敷设部位符号。
2、动力、照明设备在平面图上表示方法①用电设备标注格式式中a-—设备编号;b——额定功率,kW;c——线路首端熔断片或自动开关脱扣器电流，A;d——安装标高,m。
②电力和照明配电箱标注格式当需要标注引入线规格时为:式中 a—-设备编号b——设备型号;ｃ——设备功率,kW；ｄ——导线型号；e—-导线根数;f——导线截面,mm2；ｇ——导线敷设方式及部位。
③灯具的标注方法若为吸顶灯则为：式中a—-灯具数量；b——灯具型号或编号；ｃ-—每盏照明灯具的灯泡(管）数量;d—-灯泡（管)容量,W;e—-灯泡(管）安装高度，m;ｆ--灯具安装方式(WＰ、C、P、Ｒ、W、）；L——光源种类(Ｎe,Xｅ，Na，Hg,Ｉ,IN,FL）.④开关及熔断器标注格式当需要标注引入线规格时为：式中 a—-设备编号b-—设备型号；c—-额定电流，Ａ；i-－整（镇)定电流，A；d—-导线型号；e—-导线根数;f—导线截面,ｍm2;g——导线敷设方式及部位。
电气工程造价知识全解
电气工程造价知识全解电气设备安装工程是建设工程中的一种常见的、重要的设备安装工程。
电气设备安装工程计价涉及到许多电气工程专业知识。
一、电气设备安装工程的组成一般的电气设备安装工程是以接受电能，经变换、分配电能，到使用电能或从接受电能经过分配到用电设备所形成的工程系统。
按其主要功能不同分为电气照明系统、动力系统、变配电系统等，这种以电能的传输、分配和使用为主的工程系统常称为强电工程。
1. 电气照明系统将电能转换为光能的电气装置构成照明工程。
它包括工矿企业生产用照明和民用建筑照明等。
照明系统可分一般照明系统、局部照明系统和混合照明系统。
电气照明系统的范围一般包括：电源引入－控制设备（配电箱）―配电线路―照明灯（器）具。
2.防雷及接地系统(1)防雷装置防雷装置是为了保护建筑物、构筑物以及设备免遭雷击破坏的一种保护装置，通常由三部分组成：接闪器（避雷针、避雷网）或避雷器、连接线（引下线）、接地装置。
(2)接地装置接地装置由接地体和接地线(接地母线)组成.电气设备接地按其作用通常有工作接地、保护接地、保护接零、重复接地和防雷接地之分。
3.动力系统动力系统是将电能作用于电动机来拖动各种工作设备或以电能为能源用于生产的电气装置，如高、低压或交、直流电机，起重电气装置，自动化拖动装置等。
动力工程通常以一个车间或一栋厂房为一个单位工程，它的范围为：电源引入―各种控制设备―配电线路（包括二次线路）―电机或用电设备接线―接地、调试等。
4.变配电系统变配电系统是用于变换和分配电能的电气装置总称，由变电设备和配电设备两大部分组成。
变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。
二、常用电气材料和设备1.材料常配电系统是用于变换和分配电能的电气装置总称,由变电设备和配电设备两大部分组成。
变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。
安装造价电气专业基础知识讲义
金属软管
可挠金属套管 注：如电气工程中（烟感到接线盒连接）的金属软管就是 可挠性金属管
防暴钢管
沿模版敷设
17
建筑电气工程
武汉唯才教育咨询有限公司
18
建筑电气工程
武汉唯才教育咨询有限公司
• 定额套用与工程量计算
• 2.配管配线
（1）配管
1°工作内容
测位、划线、打眼、埋螺栓、锯管、套丝、煨弯、配管、刨沟、抹砂浆保护 层、接地，刷漆.
DZ267-32/1P+N C16A 只 3 100.00
DZ267-32/1P+N C16A 只 2 75.00
6
米 10 8.50
1.5
米 30 2.10
1 167.00
Байду номын сангаас
1 台1
205.00 380.00
223.00
660.00
300.00 150.00 85.00 63.00 167.00 1648.00
5
建筑电气工程
武汉唯才教育咨询有限公司
④ 线路敷设方式：绝缘子布线、管子布线、线槽布线、电缆布线等 ⑤ 照明设备器具的布置：安装高度及平面位置 ⑥ 接地防雷情况
⑶ 识读脉络： 进户线 — 总配电箱 — 干线 — 分配电箱 — 支线 — 用
电设备
6
建筑电气工程
配电箱
武汉唯才教育咨询有限公司
7
建筑电气工程
◆常用管材的公称口径DN为： 15、20、25、32、40、50、 70、80、100等。
包括角钢 ∟、槽钢 [ 、扁钢 —，工字钢 工 与圆钢 Ø 等
13
建筑电气工程
扣压式镀锌薄壁电线管
武汉唯才教育咨询有限公司

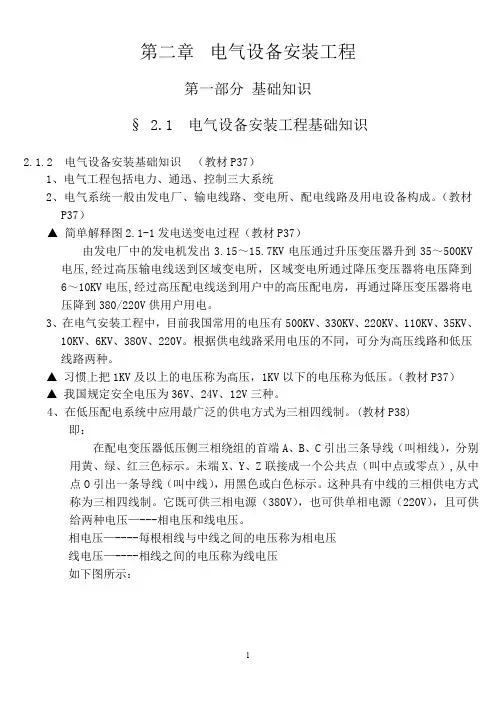

造价员培训电气基础知识1
第二章电气设备安装工程第一部分基础知识§ 2.1 电气设备安装工程基础知识2.1.2 电气设备安装基础知识（教材P37）1、电气工程包括电力、通迅、控制三大系统2、电气系统一般由发电厂、输电线路、变电所、配电线路及用电设备构成。
（教材P37）▲简单解释图2.1-1发电送变电过程（教材P37）由发电厂中的发电机发出3.15～15.7KV电压通过升压变压器升到35～500KV 电压,经过高压输电线送到区域变电所，区域变电所通过降压变压器将电压降到6～10KV电压,经过高压配电线送到用户中的高压配电房，再通过降压变压器将电压降到380/220V供用户用电。
3、在电气安装工程中，目前我国常用的电压有500KV、330KV、220KV、110KV、35KV、10KV、6KV、380V、220V。
根据供电线路采用电压的不同，可分为高压线路和低压线路两种。
▲习惯上把1KV及以上的电压称为高压，1KV以下的电压称为低压。
（教材P37）▲我国规定安全电压为36V、24V、12V三种。
4、在低压配电系统中应用最广泛的供电方式为三相四线制。
(教材P38)即：在配电变压器低压侧三相绕组的首端A、B、C引出三条导线（叫相线），分别用黄、绿、红三色标示。
未端X、Y、Z联接成一个公共点（叫中点或零点）,从中点O引出一条导线（叫中线），用黑色或白色标示。
这种具有中线的三相供电方式称为三相四线制。
它既可供三相电源（380V），也可供单相电源（220V），且可供给两种电压—---相电压和线电压。
相电压—----每根相线与中线之间的电压称为相电压线电压—----相线之间的电压称为线电压如下图所示：A 黄色B 绿色0 黑色(白色)V AB 、V BC 、V CA ——----为线电压（380V ） V A 、V B 、V C ——-------为相电压（220V ）▲ 380V 电压用于民用建筑内部动力设备供电或向工业生产设备供电。
安装工程造价整理(电气)
安装工程造价（整理）第一章电气照明工程第一节、电气照明工程基础知识1、配电箱：一般箱底距地1.5m2、灯具：依据设计管线一般沿顶棚敷设。
3、开关：拉线开关：一般距顶0.3m板式开关：一般距地1.3m－1.5m4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。
其它插座：空调插座、防水插座等安装高度距地 1.5m—1.8m，管线一般沿顶棚敷设。
5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV7、线路配线方式符号SC 焊接钢管配线 TC （DG）电线管(薄壁钢壁)配线P （VG）硬塑料管配线(PVC) PC （RVG）软塑料管配线F（SPG）金属软管(蛇皮管)配线 CT 电缆桥架配线线路敷配部位符号M （S）沿钢索配线 BE （LM）沿梁或屋架下弦明配线CLE（ZM）沿柱明配线 WE（QM）沿墙明配线FC （DA）埋地面（板）敷设 CLE（KZM）跨柱明配线CE（PM）沿天棚明配线 BC（LA）在梁内或沿梁暗配线CLC （ZA）在柱内或沿柱暗配线 WC （QA）在墙内暗配线CC （PA）在顶棚内暗配线第二节配管配线工程量计算1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。
2、计算配管的工程量，分两步走，先算水平配管，再算垂直配管。
3、当埋地配管时(FC)，水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算。
穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算。
注意事项：1．不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。
水平管长度可按平面图所示标注尺寸或用比例尺量取，垂直管长度可根据层高和安装高度计算。
2．在计算配管工程量时要重点考虑管路两端、中间的连接件：①两端应该预留的要计入工程量（如进、出户管端）；②中间应该扣除的必须扣除（如配电箱等所占长度）。
3．明配管工程量计算时，要考虑管轴线距墙的距离，如在设计无要求时，一般可以墙皮作为量取计算的基准；设备、用电器具作为管路的连接终端时，可依其中心作为量取计算的基准。
73_《安装工程定额应用和安装工程造价》电气
安装工程预算＜下册）二OO七年九月1/ 53第一章电气照明工程第一节电气照明工程基础知识一、常用的电气设备等安装高度1、配电箱：一般箱底距地1.5m2灯具：依据设计管线一般沿顶棚敷设。
3、开关：拉线开关：一般距顶0.3m板式开关：一般距地1.3m—1.5m4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。
其它插座：空调插座、防水插座等安装高度距地 1.5m—1.8m，管线般沿顶棚敷设。
5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV二、建筑电气工程施工图常用图形符号1、动力、照明线路在平面图上的表示方法①线路配线方式符号具体符号：SC焊接钢管配线TC <DG 电线管(薄壁钢壁〉配线P <VG 硬塑料管配线(PVC> PC <RVG)软塑料管配线FvSPG ) 金属软管(蛇皮管〉配线CT 电缆桥架配线②线路敷配部位符号M <S ) 沿钢索配线BE <LM ) 沿梁或屋架下弦明配线CLEvZM )沿柱明配线WEvQM ) 沿墙明配线FC <DA ) 埋地面<板)敷设CLEvKZM 跨柱明配线CEvPM) 沿天棚明配线BC<LA 在梁内或沿梁暗配线CLC <ZA 在柱内或沿柱暗配线WC <QA 在墙内暗配线CC <PA 在顶棚内暗配线③线路文字标注格式a — b(c x d>e-f式中a ――线路编号或线路用途符号；b――导线型号；c ――导线根数；d――导线截面，不同截面分别标准；e――配线方式符号及导线穿管管径；f ――敷设部位符号。
2、动力、照明设备在平面图上表示方法2/ 53① 用电设备标注格式式中a ——设备编号;b ――额定功率，kWc ――线路首端熔断片或自动开关脱扣器电流， A ;d 安装标高，m② 电力和照明配电箱标注格式bQa —b - c当需要标注引入线规格时为:b -c ddf)-g式中a ——设备编号b 设备型号；c ――设备功率，kWd ――导线型号；e ――导线根数；f —导线截面，mmg ――导线敷设方式及部位③ 灯具的标注方法式中a ——灯具数量；b ――灯具型号或编号；c ――每盏照明灯具的灯泡（管〉数量;d ――灯泡（管〉容量，Wa-b cxdx L e若为吸顶灯则为：a-bcxdx L3/ 53e—灯泡（管〉安装高度，mf ――灯具安装方式（WR C、P、R、W ＞;L——光源种类（Ne, Xe, Na, Hg, I , IN, FL＞。
造价员电气安装专业知识1
-照明器具安装 (⼀)照明系统分类 按照照明在建筑中所起主要作⽤的不同，可将建筑照明分为视觉照明和装饰照明两⼤类。
1.视觉照明 满⾜⼈们的视觉要求(属⽣理要求)，保证从事的⽣产、⽣活活动正常进⾏⽽采⽤的照明，称为视觉照明。
根据具体的⼯作条件，视觉照明⼜可分为： (1)正常照明。
在正常⼯作时使⽤的室内、外照明，是保证⼈们⼯作和⽣活正常进⾏所采⽤的照明。
它⼀般可单独使⽤，也可与应急照明、值班照明同时作⽤，但控制线路必须分开。
(2)应急照明。
应急照明是在正常照明系统失电、灯具熄灭的情况下供⼈员疏散、保障安全或连续⼯作⽤的照明。
应急照明按功能⼜分为三类： 1)疏散照明。
发⽣灾害时，在正常照明完全熄灭的情况下，为使⼈员能准确⽆误地沿最近的通道找到出⼝，从⽽安全、快捷地疏散、撤离到安全地带⽽设置的必要照明。
疏散指⽰灯指向转弯的出⼝、疏散楼梯或疏散出⼝。
2)安全照明。
正常照明熄灭时，为确保处于潜在危险中的⼈员的安全⽽设置的照明。
安全照明应能使⼈员避免陷⼊危险或避免⼈们因恐慌⽽导致⼈⾝事故。
3)备⽤照明。
正常照明电源发⽣故障⽽使正常照明熄灭时，为保证⼯作继续进⾏或暂时继续进⾏⽽设置的必要的照明。
备⽤照明的照度不低于正常照度的10%，安全照明的照度不低于正常照度的5%，疏散照明在主要通道上的照度不应低于0.5lx(lx为照度单位)。
应急照明必须采⽤能瞬时点燃的可靠光源，⼀般采⽤⽩炽灯或卤钨灯。
当应急照明作为正常照明的⼀部分经常点燃且发⽣故障不需要切换电源时，也可采⽤⽓体放电灯。
(3)值班照明。
在⾮⼯作时间内供值班⼈员⽤的照明称作值班照明。
在⾮三班制⽣产的重要仓库、⼤型商场、银⾏等处，通常宜设置值班照明。
值班照明可利⽤正常照明中能单独控制的⼀部分或利⽤应急照明的⼀部分或全部。
(4)警卫照明。
这是按警戒任务的需要，在警卫范围内装设的照明。
(5)障碍照明。
障碍照明是为了防⽌飞⾏物与建筑物相撞的标志灯。
安装工程造价员电气识图入门
安装工程造价员培训
建筑电气施工图的识读
❖ <一>、基础知识：
❖ 1．常用电线：
❖ ⑴ 裸导线：一般为架空线路的主体，输送电能。
❖ ① 裸单线：TY 铜质圆单线 LY 铝质圆单线
❖ ② 裸绞线：TJ 铜绞线 LJ 铝绞线
❖
LGJ 钢芯铝绞线
⑵ 绝缘电线
❖ 2 线路敷设
❖ 低压配电干线选用铜芯交联聚乙烯绝缘电缆 （YJV）穿钢管埋地或沿墙敷设；支干线、支线选 用铜芯电线（BV）穿钢管沿建筑物墙、地面、顶板 暗敷设。
❖ 四、照明部分
❖ 1 本工程按普通住宅设计照明系统。
❖ 2 所有荧光灯均配电子镇流器。
❖ 3 卫生间插座采用防水防溅型插座；户内低于 1.8m的插座均采用安全型插座。
2．电缆： 多芯导线
在电路中起着输送和分配电能的作用
电缆的组成：线芯、绝缘层、保护层
电缆按用途可分为：
⑴ 电力电缆：用来输送和分配大功率电能
a、聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV
VLV
例：VV22 - 4×120+1×50
表示4根截面为120mm2和1根截面为50mm2的 铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电
年版）；
❖ 3 有线电视系统工程技术规范》（GB 50200— 94）；
❖ 4 其他有关国家及地方的现行规程、规范及标准。 ❖ 二、设计内容
❖ 本工程电气设计项目包括380V/220V供配电系统、 照明系统、防雷接地系统和电视电话系统。
❖ 三、供电系统
❖ 1 供电方式
❖ 本工程拟由小区低压配电网引来380V/220V 三相四线电源，引至住宅首层总配电箱，再分别 引至各用电点；接地系统为TN-C-S 系统，进户 处零线须重复接地，设专用PE线，接地电阻不大 于4Ω；本工程采用放射式供电方式。
造价员培训课件(第二章电气讲义设备安装工程)
•
b
•
a ─── 或 a－b－c
•
c
• 其中：a ── 设备编号；
• b ── 设备型号；
• c ── 设备功率，kW；
• 3.开关及熔断器一般标注：
•
•
• 其中：a ── 设备编号；
•
b ── 设备型号；
•
c定电流，A；
b a ─── 或 a－b－c/i
c/i
标清单中可以不包含在清单中，单独列项。
（3）变压器定额套用
• 1、一些系数： • （1）电炉变压器的干燥按同容量变压器干燥定额
项目乘以系数2.0。 • （2）变压器器身检查，4000KVA以下按吊芯考
虑，4000KVA以上按吊钟罩考虑，4000KVA以上 吊芯需吊芯检查，定额项目机械台班乘以系数2.0。 • 2、已含接地工作。 • 3、不含干燥棚、铁梯、网门、母线铁钩件（见变 压器安装标注图）
四、常用电气施工图图例符号 1.导线符号
2.导线引上引下
3.配电箱符号
4.开关符号
五、设备的标注方法
1.常用电设备标注格式：
a
a│c
─── 或 ─┼─
b b│d
其中：a ── 设备编号；
b ── 额定功率，kW；
c ── 线路首端熔断片或自动开关释放器的电流，A；
d ── 标高，m；
• 2.动力和照明设备的一般标注；
（4）变压器清单举例
二、断路器特点
• 不频繁接通 • 有灭弧装置 • 能断开故障情况下的大电流
高压一次设备 高压断路器（QF）
断 路 器 （ Q F） 变 压 器 （ T） 负 荷 开 关 （ QL） 隔 离 开 关 （ Q S） 熔 断 器 （ FU ）
《安装工程定额应用和安装工程造价》(下)电气
安装工程预算(下册）二○○七年九月第一章电气照明工程第一节电气照明工程基础知识一、常用的电气设备等安装高度1、配电箱：一般箱底距地1。
5m2、灯具: 依据设计管线一般沿顶棚敷设。
3、开关：拉线开关：一般距顶0。
3m板式开关：一般距地1。
3m－1.5m4、插座：一般插座安装高度距地0。
3m，管线一般沿地面敷设.其它插座：空调插座、防水插座等安装高度距地1。
5m—1.8m，管线一般沿顶棚敷设。
5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV二、建筑电气工程施工图常用图形符号1、动力、照明线路在平面图上的表示方法①线路配线方式符号具体符号：SC 焊接钢管配线 TC (DG）电线管（薄壁钢壁）配线P （VG）硬塑料管配线（PVC) PC （RVG）软塑料管配线F（SPG）金属软管(蛇皮管)配线 CT 电缆桥架配线②线路敷配部位符号M (S) 沿钢索配线 BE （LM）沿梁或屋架下弦明配线CLE(ZM）沿柱明配线 WE(QM）沿墙明配线FC （DA）埋地面(板）敷设 CLE（KZM) 跨柱明配线CE（PM）沿天棚明配线 BC（LA) 在梁内或沿梁暗配线CLC (ZA) 在柱内或沿柱暗配线 WC （QA）在墙内暗配线CC (PA）在顶棚内暗配线③线路文字标注格式a－b（c×d)e-f式中 a-—线路编号或线路用途符号；b-—导线型号;c——导线根数；d——导线截面，不同截面分别标准；e-—配线方式符号及导线穿管管径;f－-敷设部位符号.2、动力、照明设备在平面图上表示方法①用电设备标注格式式中a——设备编号；b-—额定功率，kW；c--线路首端熔断片或自动开关脱扣器电流，A；d—-安装标高,m。
②电力和照明配电箱标注格式当需要标注引入线规格时为：式中 a--设备编号b-—设备型号；c——设备功率,kW；d--导线型号；e——导线根数；f——导线截面，mm2；g-—导线敷设方式及部位.③灯具的标注方法若为吸顶灯则为：式中 a——灯具数量;b——灯具型号或编号;c-—每盏照明灯具的灯泡（管）数量；d——灯泡(管)容量，W;e-—灯泡(管）安装高度，m；f－-灯具安装方式(WP、C、P、R、W、)；L——光源种类(Ne，Xe,Na，Hg，I，IN，FL）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
③垂直向下敷设的线管（沿墙、柱引上或引下），其配管长度一般应根据楼 层高度和箱、柜、盘、板、开关、插座等的安装高度进行计算
垂直方向敷设的配管长度＝楼层高度－电器设备距楼地面安装高度－设备自身高度
课堂练习： 配电箱安装高度底边距地1.5米，插座距地0.3米，计算管子工程量？
(4)注意问题
①配管工作不包括接线盒、箱、支架的制作与安装；
解：35mm2 导线: (6+1.9+0.7+0.8+0.6)×3=30m
16mm2 导线: (6+1.9+0.7+0.8+0.6)+(8.2+1.9+0.7+0.5)×3=46m 25mm2 导线: (7.2+2.6+1.2)×3=33 10mm2 导线:(7.2+2.6+1.2)×1=11 6mm2 导线:(8.2+2.6+1.2)×1=12
ZR-YJV-4*240+1*120-CT
ZR：阻燃 YJV：交联聚乙烯 4：表示根数 240：一根电缆芯的截面积 CT：桥架
电缆按绝缘层可分为：
油浸纸绝缘
Z
橡皮绝缘
X
塑料绝缘
V、Y
⑷ 电缆附件
电缆终端头：电缆与配电箱的连接处
一根电缆两个电缆头
电缆中间头：用于电缆的延长，隔250m设一个
管内穿线公式
管内穿线单线长度（米）＝ （配管长度＋规定的导线预留长度）×管内所穿同型号规格导线根数
常见预留
序号 1
2
3 4 5
项目 各种开关箱、柜、板
单独安装（无箱、盘）的铁壳开关、闸刀开 关、起动器、母线槽进出线盒等
由地坪管子出口引至动力接线箱 电源与管内导线连接
（管内穿线与软、硬母线接头） 出户线
预留长度 高＋宽
0.3米
1米 1.5米 1.5米
说明 盘面尺寸
以安装对象中心算起
以管口计算 以管口计算 以管口计算
例：某车间总动力配电箱引出三路管线至三个动力箱，至1号动力箱的供电干线 （3×35＋1×16)G50,管长6m；至2号动力箱的供电干线（3×25＋1×10)G40, 管长7.2m；至3号动力箱的供电干线（3×16＋1×6)G32,管长8.2m。总箱 1900×700；1号800×600；2、3号700×500。计算各截面的管内穿线数量。
。 ②不锈钢桥架按钢制桥架定额乘以系数1.1 ③定额中已经包含支架的安装费用，所用的非成品金属支架的制作，执行金
属支架制作相应的定额子目。
常见配线
• 1、三相：火线、零线、地线 • 2、三相四线：三根火线、一根零线 • 3、三相五线：三根火线、一根零线、一根地线 • 4、火线一般用红色的线、零线一般用绿色的线、地线一般
桥架
梯式
梯式桥架
槽式
槽式桥架
线槽
（3）桥架 1°工作内容 组对、焊接或螺栓固定、弯头、三通或四通、盖板、隔板、附件安装。 2° 定额项目划分 按材质、不同规格（宽+高）。 3° 工程量计算 按中心线延长米计算工程量，不扣除弯头、三通、四通等所占长度。 以“m”为计量单位。 4°注意事项： ①钢制桥架主结构设计厚度大于3mm时，定额人工、机械分别乘以系数1.20
镇宝
DZ47-63/3P C20A
只 1 223.00
NB1-63/1P C25A +S9C-32/1P+N C16A 只 3 100.00
DZ267-32/1P+N C16A 只 2 75.00
6
米 10 8.50
1.5
米 30 2.10
1 167.00
1 台1
（3）半硬质阻燃管：也叫PVC阻燃塑料管，由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经济出成型 而得，用于电线保护，一般颜色为黄、红、白色等。管子连接采用专用接头抹塑料胶后粘接，管道弯曲 自如无须加热，成捆供应，每捆100米。
沿钢结构敷设
金属软管 防暴钢管
可挠金属套管 注：如电气工程中（烟感到接线盒连接）的金属软管就是 可挠性金属管
◆常用管材的公称口径DN为： 15、20、25、32、40、50、 70、80、100等。
包括角钢 ∟、槽钢 [ 、扁钢 —，工字钢 工 与圆钢 Ø 等
扣压式镀锌薄壁电线管
JDG紧定式镀锌薄壁电线管
(1)硬质聚氯乙烯管：系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成 型加工而成，而酸碱，加热煨弯、冷却定型才可用。主要用于电线、电缆的保护套管等。管材长度一般4 ｍ/根，颜色一般为灰色。管材连接一般为加热承插式连接和塑料热风焊，弯曲必须加热进行。 (2)刚性阻燃管：为刚性PVC管，也叫PVC冷弯电线管，分为轻型、中型、重型。管材长度一般4ｍ/根， 颜色有白、纯白，弯曲时需要专用弯曲弹簧。管子的连接方式采用专用接头插入法连接，连接处结合面 涂专用胶合剂，接口密封。
②配管工作不包括灯头盒、开关盒、插座盒的安装； ③配管工作包括接地，但不包括接地装置部分； ④套接扣压式、套接紧扣式金属线路导管安装，参照薄壁钢管敷设定额； ⑤UPVC电线管参照“粘接”方式套用刚性阻燃管定额； ⑥金属软管敷设适用于电机与配管之间的连接。 ⑦钢管焊接埋地敷设、镀锌钢管丝接埋地敷设，参照市政路灯工程里配管 ⑧一般在工程里用的PVC管套刚性阻燃管道定额
：备注“未包括支架制作安装”。
4°未计价主材：成套配电箱（1.000） 配电箱组价：1）箱内元器件价格 2）箱体（空箱）价格 3）组装（配套）费用
公共照明 【应急】
ALE
400*500*150 小型断路器 正泰
小型断路器
小型断路器 漏电断路器 铜塑线 铜塑线 辅助材料 小计 综合成套费 箱体
正泰 正泰 正泰 江扬 江扬
塑料管pvc16 、pvc20指DN16、20。PVC16套DN15
3°工程量计算
① 配管工程量按图示延长米计算，包括水平及绕梁、柱和上下走向 的垂直长度。不扣除管线中间接线箱、盒、灯头盒、开关盒所占长 度。
②配管工程量计算，可以从配电箱开始，按其进线和出线的各个回路 进行计算；或按建筑物自然层划分计算；或按建筑平面形状特点及 特点电气系统图的组成特点分区划块计算，然后逐级合并汇总。
⑵ 识读要点： ① 供电方式和相数：高压还是低压供电，单相还是三相 ② 进户方式：电杆进户、沿墙边埋角钢进户、地下电缆进户 ③ 线路分配情况
④ 线路敷设方式：绝缘子布线、管子布线、线槽布线、电缆布线等 ⑤ 照明设备器具的布置：安装高度及平面位置 ⑥ 接地防雷情况
⑶ 识读脉络： 进户线 — 总配电箱 — 干线 — 分配电箱 — 支线 — 用
建筑电气工程
主讲人：
强电工程 熟悉图纸、提取对预算有用信息 强电要计算哪些量 了解每个东西的计算规则 在算量和套价的过程中须注意哪一些
目前使用的电都是由发电站发出的：
• 电厂——电网——小区配电房——楼栋总配电箱——楼层T接 箱——户内开关箱——用户终端
电气工程系统图的识读：
⑴ 识读程序： 先看图纸目录，再看施工说明， 了解图例符号，系统结合平面。
项目划分：焊铜接线端子、压铜接线端子
截面积 单芯 多芯
6mm以内 无端子外部接线 有端子外部接线
超过6mm 焊压接线端子 焊压接线端子
电缆
1、电缆 • 电缆的组成：线芯、绝缘层、保护层
• VV22-4*120+1*50 YJV22-4*120+1*50 2、控制电缆 KVV 3、电话电缆 HYY 4、同轴射频电缆 STV-75-4
沿模版敷设
• 定额套用与工程量计算
• 2.配管配线
（1）配管
1°工作内容
测位、划线、打眼、埋螺栓、锯管、套丝、煨弯、配管、刨沟、抹砂浆保护 层、接地，刷漆.
2°定额项目划分
套定额：
①管子材质
1.TC20砖混结构暗敷
②建筑物结构 ③安装方式 ④管子口径
2.SC40砖混结构暗敷 3.PVC 16砖混结构暗敷
电设备
配电箱
配电箱系统图
• 定额套用与工程量计算
• 电气照明系统 1.照明控制设备 （1）成套配电箱安装 （2）配电箱箱体安装 1°工作内容：开箱、清扫、检查、测位、划线、本体安装、盘内整理、 接线、接地、补漆。 2°按安装方式、回路数和箱体半周长（箱的高＋宽）划分子目。
3°落地式成套配电箱C4-273一般要有槽钢基础，定额中不包括基础槽钢的、制 作安装C4-1858。
WC：沿墙暗敷 CC：沿顶棚暗敷 BC：沿梁暗敷 CLC：沿柱暗敷 SCC：在吊顶内敷设
配线——以“管内穿线”为主（已经综合接线头长度）
1°工作内容穿引线、扫管、涂滑石粉、穿
线、编号、接焊包头。
2°定额项目划分
定额分照明线路、动力线路(照明线路＞4m㎡执行动力敷设子目） 和多芯软导线（适用于RVB、RVS等软导线和控制电缆子母） ， 穿 引线适用于配管不配线工程。
导体材料(L为铝芯，铜芯省略) 表示布线用的电线 导线的性能 (ZR：表示阻燃，NH表示耐火)
BV：铜芯塑料绝缘线 BX：铜芯橡胶绝缘线 BLV：铝芯塑料绝缘线 BVV：铜芯塑料绝缘护套线 BLVV：铝芯塑料绝缘护套线
例：BV— 2.5 BVV— 4 ZRBLV—25 NHBX—10
线路敷设部位代号： WE：沿墙明敷 CE：沿顶棚明敷 BE：沿屋架明敷 CLE：沿柱明敷 FC：沿地板暗敷
电缆敷设
1°工作内容 开盘、检查、架盘、敷设、锯断、排列、整理、固定、收盘、临时封头、挂
牌。 2° 定额项目划分 按不同线芯材质、不同截面规格。
以单芯最大截面面积套用定额。
3° 工程量计算，以”m”为计量单位。
单根电缆长度=（水平+垂直长度）×（1+2.5%）+预留长度
