10KV高压电缆敷设施工技术
10KV电力电缆敷设施工方案
10Kv电力电缆敷设施工方案编制:审核:批准:1概述此次敷设的电缆主要是施工用电系统的10KV电力电缆，主要包括：地下厂房安装间箱变至锦屏东U0KV变电站967开关、金楠木施工区（2#营地对面）至金楠木隧道上面10KV联楠一回输电线路等的10KV电力电缆。
电缆的型规格号和数量：① 地下厂房安装间箱变至锦屏东110KV变电站967开关：ZR-YJV22-8.7/15KV-3*70mm2 /1450m （810m+640m）②金楠木施工区（2#营地对面）至10KV联楠一回输电线路：ZR-YJV22-8.7/15KV-3*25mm2/80m2施工依据2.1国家相关标准及规程规范《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92《电气装置安装工程电气设备交接试验标准》GB50150-20062.2本工程机电设备安装工程合同2.3业主的用电管理办法及其它相关规定3电缆的敷设路由：3.1地下厂房安装间至锦屏东110KV变电站：地下厂房安装间箱变一＞进厂交通洞上游侧墙面一►进厂交通洞口顶部平台计量装置一►约450m长山坡一►大水沟隧道东端口顶部平台一►锦屏东110KV变电站。
3.2金楠木施工区（2#营地对面）至10KV联楠一回输电线路：金楠木施工区（2#营地对面）——►约60m长山坡——►金楠木隧道上方10KV联楠一回输电线路。
4 电缆敷设方式4.1电缆敷设采取人工进行敷设，每3-4m一人（山坡地段的人员布置需根据具体的地形条件合理安排）。
4.2地下厂房安装间至锦屏东110KV变电站967开关的电缆敷设4.2.1地下厂房安装间至锦屏东110KV变电站的电缆，在进厂交通洞洞口顶部平台设有一个断口，断口部位安装高压计量装置。
4.2.2先将1450m、ZR-YJV22-8.7/15KV-3*70mm2电缆运至进厂交通洞洞口，敷设进厂交通洞洞口顶部平台至地下厂房安装间的电缆，敷设方向为由进厂交通洞洞口向地下厂房安装间进行敷设。
10kV输配电工程中电缆的施工技术分析
10kV输配电工程中电缆的施工技术分析摘要：随着社会发展及居民生活质量的提升，对电力系统的要求也更加严格，因此需全面提升电力电缆的日常运维工作质量。
电力工程中配电电缆施工作业，不仅需要强化对施工流程、施工方案、施工技术、施工人员的科学管理，同时还要提升工程施工作业的安全性和有效性。
基于此，本文主要分析了10kV输配电工程中电缆的施工技术。
关键词：10kV输配电工程；电缆；施工技术中图分类号：TU74文献标志码：B引言电缆是城市供电系统中较为重要的组成部分，对供电的安全性、可靠性均具有重要意义。
为了保证相关工作的顺利进行，有关工作人员和相关部门除了按照上述标准和要求作业之外，还要能够严格遵循法律法规以及相关章程，促进施工工作顺利进行，创造出更大的经济以及社会效益。
1电力电缆基本结构概述10kV输配电工程中，电缆的基本结构由线芯、绝缘层、屏蔽层和保护层四部分组成。
线芯是电力电缆输送电能的导体部分。
绝缘层是线芯与外部的电气隔离。
屏蔽层的作用是屏蔽电磁场。
电缆运行中屏蔽层会形成感应电压，电压大小与电缆长度成正比，长距离电缆上的感应电压可达到危及人身安全的程度，所以电缆运行中屏蔽层需要接地。
35kV以上高压单芯电缆通常采用一端接地的方式，长距离线路可采用中点接地和交叉互联方式。
35kV及以下电压等级三芯电缆多采用两端接地方式，电缆运行中流过三个线芯的电流总和为零，在屏蔽层外基本没有磁链，屏蔽层两端基本没有感应电压。
保护层的作用是避免电力电缆免受外界杂质和水分的侵入，防止外力损坏电力电缆[1]。
2.10kV输配电工程中电缆的施工技术分析2.1施工前的准备工作10kV输配电工程中电缆施工要做好准备工作，首先，统筹布局好合理的电缆走向，确定电缆在相关支架位置，施工图纸审核、审核施工总图、电缆清册以及一次、二次的接线图和原理图，核对是否有误，核对电缆编号、型号与图纸是否一致。
其次，了解现场环境，清楚电气设备在整个施工过程中的位置，了解电缆埋设的位置，制定具体的施工作业指导书，交代清楚现场工作任务。
10kv高压电缆施工方案
10kv高压电缆施工方案10kV高压电缆施工方案一、前期准备工作：1. 施工前，需进行详细的现场勘察和测量工作，确定电缆敷设的线路、长度和位置，并编制相应的图纸。
2. 根据设计要求，准备好所需的工具和设备，包括挖掘机、打击土钎、吊装设备等。
3. 检查施工区域的周围环境是否符合施工条件，如需搬迁或清理障碍物，提前做好相关准备工作。
二、施工方法：1. 根据电缆敷设的线路，使用挖掘机进行土方开挖工作，开挖出一条适宜的敷设电缆的沟槽。
2. 将挖掘出来的土方进行堆放或及时清理，保证施工区域的整洁和安全。
3. 根据电缆长度和敷设规格，将电缆在施工区域进行铺设，需要注意的是电缆的弯曲半径和焊接连接的质量。
4. 在敷设电缆的过程中，应测量电缆的电阻值和绝缘电阻，并记录相关数据。
5. 完成电缆敷设后，将电缆进行绝缘处理，并进行试验，以确保电缆的安全和可靠性。
6. 敷设电缆后，需进行压实土方和修复工作，恢复施工区域的原貌。
三、安全措施：1. 施工过程中，必须遵守相关安全规定和操作规程，确保施工人员的安全。
2. 在施工现场，设置明显的警示标识，标明高压电缆敷设区域，防止未经授权的人员进入。
3. 在进行电缆敷设和连接工作时，必须进行漏电保护和接地操作，防止电击事故的发生。
4. 施工人员需佩戴符合要求的个人防护装备，包括安全帽、隔爆服、绝缘手套等。
四、验收及报备：在施工完成后，需进行验收和报备工作，包括：1. 检查电缆敷设的质量和技术要求是否符合设计要求。
2. 验收电缆敷设的电阻值和绝缘电阻是否满足规定标准。
3. 编制完整的施工及验收报告，包括电缆敷设线路、长度、敷设方法等详细信息，并向相关部门报备施工情况。
以上是10kV高压电缆施工的基本方案，施工过程中需保证施工质量和安全，并按照相关规定和标准进行操作，以确保电缆的正常运行。
同时，施工方案可根据具体情况进行调整和优化。
10KV高压电缆敷设专项施工方案
10KV高压电缆敷设专项施工方案10KV高压变压器迁移专项施工方案一、施工内容本次施工旨在满足A区施工现场及生活区用电需求，将现场室外三台630KVA箱式变压器中的其中两台及高压电缆分界箱式高压开关柜一组移至售楼中心东北角安置。
电缆型号为YJLV22-10KV-3*240.电缆敷设分为保护管敷设和地面直埋敷设两部分，全长计划295米。
施工完成后，所有电缆头压接完毕经过试验后通电运行。
二、电缆走向电缆敷设走向依据现场外线图制定，基本走向为售楼中心南侧10KV架空线路高压断路器引下电源，经电缆保护管引下进入地面下，向北地面直埋敷设，沿现场施工硬化道路边缘向西直埋，经过锅炉房前面走硬化道路下侧直埋，向北直达箱式变压器调整后位置。
三、箱式变压器安装本次箱式变压器安装主要是将原有的箱变及电缆分界箱移位至新的调整位置，所含工作内容主要是吊装及搬运工作，实际施工中根据实际情况，做专项施工方案。
四、电缆敷设电缆敷设工艺流程如下：1.电缆进场检查验收；2.电缆敷设前先进行地面勘察，确定敷设路线，标明敷设线路，设置标志牌，确定电缆敷设的起点和终点；3.进行地面开挖，开挖深度为1.2米，开挖宽度为1.5米；4.进行管道敷设，将电缆放入保护管中，保护管敷设完毕后进行地面直埋敷设；5.进行电缆接头的制作和安装；6.进行电缆敷设的试验和调试。
五、资源配置本次施工所需资源包括人力、物力和财力等。
具体资源配置根据施工进度计划进行调配，确保施工进度和质量。
六、施工进度计划本次施工进度计划包括前期准备、电缆敷设、箱式变压器移位、电缆接头制作和安装、试验和调试等阶段，根据实际情况进行调整。
七、安全措施施工过程中，应严格遵守安全操作规程，做好现场安全防护措施，确保施工人员和设备的安全。
同时，定期进行安全检查和隐患排查，及时处理安全问题。
在电缆进场后，我们需要对电缆进行详细的检查验收，包括外观、规格型号、电压等级、长度、合格证以及耐热阻燃的标识等方面的检查。

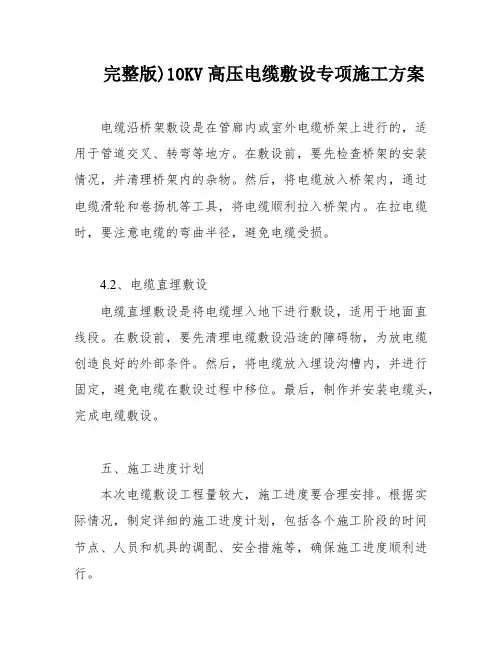

完整版)10KV高压电缆敷设专项施工方案
完整版)10KV高压电缆敷设专项施工方案电缆沿桥架敷设是在管廊内或室外电缆桥架上进行的，适用于管道交叉、转弯等地方。
在敷设前，要先检查桥架的安装情况，并清理桥架内的杂物。
然后，将电缆放入桥架内，通过电缆滑轮和卷扬机等工具，将电缆顺利拉入桥架内。
在拉电缆时，要注意电缆的弯曲半径，避免电缆受损。
4.2、电缆直埋敷设电缆直埋敷设是将电缆埋入地下进行敷设，适用于地面直线段。
在敷设前，要先清理电缆敷设沿途的障碍物，为放电缆创造良好的外部条件。
然后，将电缆放入埋设沟槽内，并进行固定，避免电缆在敷设过程中移位。
最后，制作并安装电缆头，完成电缆敷设。
五、施工进度计划本次电缆敷设工程量较大，施工进度要合理安排。
根据实际情况，制定详细的施工进度计划，包括各个施工阶段的时间节点、人员和机具的调配、安全措施等，确保施工进度顺利进行。
六、安全措施在电缆敷设过程中，要严格遵守安全规定，确保施工人员的人身安全和设备的安全。
施工现场应设置明显的安全标志和警示牌，施工人员必须佩戴安全帽、安全鞋等防护用品。
同时，要加强对电缆敷设过程中可能出现的危险情况的预防和控制，确保施工安全。
在1号联合厂房（焊装车间）二层配电室内，进行了电源的引入，施工过程相对简单。
由于室内室外管廊桥架已经安装就位，因此可以直接在桥架内敷设电缆。
此阶段电缆长度约为400米。
施工过程中，由于通过室外管廊，高空作业工人需要注意系好安全带，并注意高空作业安全措施。
配电室内由高压柜引出电源一段需增设桥架200*100.在电缆引至成品车停车场东北角时，电缆由室外管廊柱子引下至地面，敷设方式改为地面直埋。
电缆直埋敷设长度约为1700米。
敷设区域涉及范围比较大，电缆埋入地下的深度不应小于700mm（由地面到电缆外皮），所以开挖电缆沟的深度应大于700 mm。
电缆沟的宽度应依据电缆的数量决定。
挖沟完毕后，沟底应平整，深浅一致，并且必须有一层良好的土层，以防止石头或杂物凸起。
同时，需要处理好易塌陷的地段。
10KV电缆敷设施工方案
永嘉县人民医院10KV高压柜就位、电缆T接施工方案永嘉县人民医院供电线路增装项目工程10KV高压柜就位、电缆T接施工方案审批：刘海滨审核：李星编制：邱万隆温州中展电力建设有限公司2013年04月22日1永嘉县人民医院供电线路增装项目工程10KV高压柜就位、电缆T接施工方案目录一、工程概况二、电缆走向三、电缆敷设技术方案四、业主职责五、施工进度计划六、安全要求七、危险点、环境因素辨识与控制措施210KV高压柜就位、电缆T接施工方案一、工程概况本工程为永嘉县人民医院配电室10KV供电新增电源线路接入工程。
目前县人民医院10KV供电电源为单回电源，不能满足重要用电设备（一级负荷）供电可靠要求，为提高供电可靠性，实现由两个变电所10KV双回路电源供电要求，根据施工设计图纸，在原来仅有35KV城关变永中787线（T接）10KV供电的基础上，新增35KV上塘变城南674线(由城南674线10#电缆分接箱T接）电缆引入永嘉县人民医院10KV配电所，新增10KV高压出线柜、计量柜各一台，本次施工新增高压柜就位、高压进线电缆、出线电缆以及低压出线电缆T接。
二、电缆走向本次电缆敷设走向依据温州电力设计有限公司设计施工图。
根据现场实际勘察，基本走向为10kv城南674线10#电缆分线箱（农业银行旁）引出电源——经原有电缆管道沿县前路向东北角——县前路与永建路交汇处（供销超市）设中间头——经原有电缆管道沿永建路向西北角——经环城北路直行———永嘉县人民医院10kv配电所。
（详图参照温州电力设计有限公司设计施工图）3三、电缆敷设技术方案依据及引用文件4本工序作业前施工条件施工准备图2-1 电缆就位图2-2 钢丝绳、电缆轮布置图2-3 电缆固定图2-4 直埋电缆敷设管口要有专人进行监护。
图2-5 电缆排孔敷设在电缆引入电缆沟和电缆沟转弯处，必须安装滑轮组和配有专人进行监护。
15永嘉县人民医院10KV电缆敷设施工专项方案直埋电缆之间，电缆与管道、道路、建筑物之间平行和交叉的最小允许净距表2-1永嘉县人民医院10KV高压柜就位、电缆T接施工方案四、业主职责1 提供地下管线走向准确资料，每段埋管施工前约请市政相关单位现场核实管线分布情况。
10KV高压电缆敷设施工方案汇总
10KV高压电缆敷设施工方案汇总在电力系统中，高压电缆是传输电力的关键部件之一。
在10千伏（10KV）电压等级下，高压电缆的敷设施工显得格外重要。
本文将围绕10KV高压电缆的敷设施工方案进行详细汇总。
1. 敷设前的准备工作在开始高压电缆的敷设之前，需要进行充分的准备工作，包括： - 确定敷设路线：根据工程要求和设计方案，确定高压电缆的敷设路线，考虑地形地貌、管线等因素。
- 采购材料：准备所需的电缆、接头、套管、沟槽盖板等材料。
- 制定施工方案：编制详细的施工方案，包括施工流程、安全措施、质量要求等内容。
2. 敷设过程2.1 施工队伍组织•确保施工队伍具备必要的专业技能和经验，合理分工，确保施工效率和质量。
•严格遵守施工规范和安全操作规程，保障施工安全。
2.2 敷设方式•开挖沟槽：根据设计要求，在地面开挖沟槽，保证沟槽宽度、深度符合要求。
•布置电缆：将电缆依据设计要求敷设在沟槽内，注意保护电缆绝缘层，严禁损坏。
•敷设接头：根据电缆连接点，连接相应的接头，确保连接牢固可靠。
•封闭沟槽：安装沟槽盖板，封闭沟槽，确保电缆安全埋设在地下。
2.3 质量检查•施工人员对电缆敷设质量进行检查，检查电缆接头是否牢固、绝缘是否完好，并进行记录。
•对接地电阻测试：对接地电阻进行测试，确保接地电阻符合要求，保障设备安全。
3. 施工后的处理•清理现场：清理施工现场的杂物，确保工地整洁，消除安全隐患。
•完善档案：整理施工记录、电缆敷设图纸等文档资料，形成完整的档案。
综上所述，10KV高压电缆的敷设施工方案涉及到多个环节，需要充分准备、严格执行施工流程，确保施工质量和安全。
通过本文汇总的方案，可为相关电力施工提供参考，提高施工效率和质量。
10KV高压电缆敷设施工方案
目录1、施工方案概述 (2)2、编制依据 (2)3、施工前准备工作及必备条件 (2)4、主施工方案 (2)5、技术、质量、安全要求 (3)6、成品保护 (4)7、质量记录 (4)8、安全消防措施 (4)9、环保与文明施工 (4)10、质量保证措施 (4)11、安全保证体系 (5)附表1：电缆线路图 (5)附表2：工器具明细表 (6)附表3：电缆敷设示意图 (8)1、施工方案概述本次施工敷设ZRA-YJV-8.7/10KV-3×240高压电缆一根，全长600米，敷设方式为桥架敷设，起点位于安泰高压总配电室，途经14个水平弯、6个调高，至9万吨年轻质碳酸钙生产项目总变配电室。
2、编制依据2.1 胜宝旺寰球工程有限公司绘制的电气图纸2.2 电气装置安装施工及验收规范2.3 《建筑电气安装分项工程施工工艺标准》2.4 电气装置安装工程电缆线路施工及验收规范GB50168-20062.5 《建筑施工高处作业安全施工规范》JBJ80-913、施工前准备工作及必备条件3.1 施工人员安排施工总指挥1人技术负责人3人记录员1人电工18人起重2人力工60人3.2 施工人员必备条件3.2.1参加施工人员都应受过三级安全教育,经过施工前的安全教育和安全技术培训，身体状况良好，可从事高空作业。
3.2.2 熟悉施工图纸及施工现场环境。
3.2.3 对电缆知识应相当了解,具有敷设电缆的施工经验.。
3.3 工器具见附表1放线架、绝缘摇表、对讲机、便携式扩音器、放线钢卷尺、钢锯、梯子、安全带、绳子、绳套、三脚架等。
3.4 施工前检查工作3.4.1 制造厂的技术文件应齐全,主要包括合格证或质保书、产品说明书。
3.4.2 电缆是否完好。
3.4.3 施工工器具是否齐全。
3.4.4 施工环境是否存在不安全因素。
4、主施工方案4.1电缆敷设的脚手架搭设符合规程、牢固可靠；桥架验收合格，其内部杂物清理干净；电缆按型号、规格到现场后，电缆堆放区域10米内无明火或易燃易爆物。
10KV电缆线路排管敷设技术标准
10K V电缆线路排管敷设技术标准-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII10KV电缆线路排管敷设技术说明一、总则1、参照南方电网《第九卷南方电网公司10kV和35kV配网标准设计10kV电缆线路标准设计》。
二、电缆电缆选择要求1、电缆统一按交联聚乙烯电缆考虑，选用具有阻燃功能(或耐火性)电缆。
2、电缆敷设环境温度：年最高温度45℃，年最低温度-10℃。
3、10kV配网主干线电缆宜选用240～300mm2规格的电缆。
电缆路径要求1、按当地供电部门有关运行要求并经过当地主管部门许可建设电缆走廊。
2、避免电缆遭受机械性外力、过热、腐蚀等危害。
3、便于敷设、维护。
4、避开将要挖掘施工的地方。
5、电缆线路应按有关规范规程做好防火防爆措施。
6、电缆线路沿线应有良好的接地措施，根据要求，本次电缆排管敷设全线采用镀锌扁铁加角铁桩预埋接地网。
埋管敷设要求1、10kV电缆保护管宜选用C-PVC管、PE管、MPP管、MPP单壁波纹管、玻璃钢电缆保护管、涂塑钢管，管径大小应符合有关规定，管壁厚度要求为：行车道要求不小于8mm，行人道不小于5mm，其中涂塑钢管要求不小于4mm。
埋管材质要求：行人道采用C-PVC管、PE管、MPP单壁波纹管、玻璃钢电缆保护管；行车道采用C-PVC管、PE管、MPP管、玻璃钢电缆保护管、涂塑钢管，顶管宜采用PE管或MPP管，本次排管采用直径为160的C-PVC管、PE管。
2、 10kV电缆保护管连接要求：C-PVC管（承插连接）、PE管（可焊接）、MPP管（可焊接）、MPP单壁波纹管（可焊接或卡扣式）、玻璃钢电缆保护管（承插连接）、涂塑钢管（承插连接）。
当现场施工条件满足保护管焊接要求的时候，尽量选用可焊接型式的保护管。
当施工现场需要快速安装电缆保护管的时候，可选用卡扣式或承插式连接。
3、单根保护管使用时，宜符合下列规定：1.每根电缆保护管的弯头不宜超过三个，直角弯不宜超过二个；2.地下埋管距地面深度不宜小于0.5m；与铁路交叉处距路基不宜小于1.0m；距排水底不宜小于0.3m；3.并列管相互间宜留有不小于20mm的空隙。
10KV高压电缆敷设要求
10KV高压电缆敷设要求高压电缆是电力传输的重要设备，其敷设对于电力系统的正常运行和安全稳定至关重要。
因此，10KV高压电缆的敷设要求及规范具有重要的指导意义。
以下是10KV高压电缆敷设的要求：1.选用合适的电缆类型：根据实际需要选择合适的10KV高压电缆型号和规格。
电缆的绝缘材料和导体材料要符合国家和行业标准，确保电缆的电气性能和安全可靠性。
2.敷设路径确定：在敷设高压电缆之前，应通过技术调研和实地勘察确定敷设路径。
考虑到地形、道路、建筑等因素，选择最佳的敷设方案，避免敷设路径与其他管线、大型设备等冲突。
3.基础设施建设：针对高压电缆敷设路径的特点，进行相应的基础设施建设。
包括土建工程、桥梁建设、隧道建设等，确保电缆的安全敷设，并满足后续运行和维护的需要。
4.敷设方式：高压电缆的敷设方式一般有直埋敷设、管道敷设和桥架敷设等。
根据具体情况选择合适的敷设方式，并按照相关标准进行设计和施工。
5.电缆保护：为防止高压电缆受到外力损坏或破坏，需要进行相应的电缆保护。
包括采用保护管、隧道、电缆槽等，确保电缆的安全运行。
6.接地与防雷：高压电缆的敷设中，接地和防雷是非常重要的环节。
要按照设计和规范要求合理设置接地装置，并采取相应的防雷措施，确保电缆系统的安全运行。
7.温度控制：高压电缆在运行时会产生一定的热量，因此需要进行温度控制。
通过敷设合适的散热设备、安装温度传感器等，及时监测和控制电缆的温度，防止因温度过高而引发故障。
8.施工质量控制：在敷设过程中，要严格按照相关的施工规范进行操作，确保敷设质量。
对敷设完成后的电缆进行试验和检测，确保其电气性能符合要求。
9.标志标识：高压电缆的敷设路径需要进行标志和标识，便于日常维护和管理。
包括设置标志牌、电缆编号等，确保敷设路径的清晰可识别。
10.安全防护：在整个敷设过程中，要注重安全防护措施的落实。
包括个人防护装备的使用、施工现场的警示标志设置和施工人员的安全培训等，确保施工过程的安全可控。
10千伏高压电缆敷设施工方案
10千伏高压电缆敷设施工方案审批：审核：编制：西安联诚电力有限公司二〇一六年五月十一日一、 施工内容电缆型号为10kV 恺装3*240.电缆敷设根据现场情况分为保护管敷设和地面沟道敷设两部分。
全长计划500米，电缆敷设完毕后，首端取自现场10KV 架空线路杆式高压断路器下口，末端接入高压电缆分界箱式高压开关柜，提供两台箱式变压器的负荷，所有电缆头压接完毕经过试验后通电运行。
二、 电缆走向本次电缆敷设走向依据现场外线图制定。
根据现场实际勘察为准，基本走向为变电站——1号钢管塔下。
三、电缆敷设1、电缆敷设工艺流程图如下：2、电缆进场检查验收：电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。
3、电缆敷设准备3.1、技术准备。
认真研究电气施工图，掌握电缆的分布走向情况，在过路面、转弯等管道交叉处进行详细勘察。
3.2、人员、机具准备。
敷设电缆需要大量的人员，电缆敷设前，根据电缆的数量及电缆敷设进度安排，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行安全技术培训。
施工电缆前准备充分敷设电缆用的机具，如电缆放线架、绞磨、电缆滑轮、通讯联络工具等。
电缆进场检查验收电缆敷设准备电缆敷设固定电缆头制作安装电缆 标识3.3、现场准备。
检查并清理杂物。
清理电缆敷设沿途的障碍，为放电缆创造很好的外部条件。
4、电缆敷设本次施工电缆全长计划为500米，工程量巨大，且穿越的路面较多，根据现场走向情况，主要为电缆沟道敷设。
1、施工具备的条件：1.1施工图及电缆清单经过专业及综合会审。
1.2电缆材料、工机具等准备齐全。
1.3土建施工基本完工，移交验收合格。
1.4主体设备及就地设备已确定位置就位。
2、电缆敷设、接线作业流程：电缆材料及工机具准备具准备电缆支架安装电缆敷设电缆整理、固定电缆做头电缆接线电缆试验电缆防火封堵3、施工程序和方法：1) 电缆牵引头及网套本电缆工程电缆敷设方案拟使用电动卷扬机牵引和电缆敷设机相结合的敷设方法。
10KV电缆敷设施工方案
永嘉县人民医院供电线路增装项目工程10KV高压柜就位、电缆T接施工方案审批：刘海滨审核：李星编制：邱万隆温州中展电力建设有限公司12013年04月22日永嘉县人民医院供电线路增装项目工程10KV高压柜就位、电缆T接施工方案目录一、工程概况二、电缆走向三、电缆敷设技术方案四、业主职责五、施工进度计划六、安全要求七、危险点、环境因素辨识与控制措施210KV高压柜就位、电缆T接施工方案一、工程概况本工程为永嘉县人民医院配电室10KV供电新增电源线路接入工程。
目前县人民医院10KV供电电源为单回电源，不能满足重要用电设备（一级负荷）供电可靠要求，为提高供电可靠性，实现由两个变电所10KV双回路电源供电要求，根据施工设计图纸，在原来仅有35KV城关变永中787线（T接）10KV供电的基础上，新增35KV上塘变城南674线(由城南674线10#电缆分接箱T接）电缆引入永嘉县人民医院10KV配电所，新增10KV高压出线柜、计量柜各一台，本次施工新增高压柜就位、高压进线电缆、出线电缆以及低压出线电缆T接。
二、电缆走向本次电缆敷设走向依据温州电力设计有限公司设计施工图。
根据现场实际勘察，基本走向为10kv城南674线10#电缆分线箱（农业银行旁）引出电源——经原有电缆管道沿县前路向东北角——县前路与永建路交汇处（供销超市）设中间头——经原有电缆管道沿永建路向西北角——经环城北路直行———永嘉县人民医院10kv配电所。
（详图参照3温州电力设计有限公司设计施工图）三、电缆敷设技术方案依据及引用文件45本工序作业前施工条件6施工准备78主要作业内容9用品和按安规规定统一着装、佩戴安全帽，佩戴有个人相片的作业证（或胸卡证）,并带领进入作业现场。
4.在带电区域内或邻近带电区域内敷设电缆，应有可靠的安全措施。
2开始主要作业现场施工负责人发出许可开工命令。
3作业程序现场施工负责人正确、安全地组织作业，现场施工质安员负责现场作业全过程的安全、质量监控。
10KV电缆线路排管敷设技术标准
页眉内容10KV电缆线路排管敷设技术说明一、总则1、参照南方电网《第九卷南方电网公司10kV和35kV配网标准设计10kV电缆线路标准设计》。
6、电缆线路沿线应有良好的接地措施，根据要求，本次电缆排管敷设全线采用镀锌扁铁加角铁桩预埋接地网。
埋管敷设要求1、10kV电缆保护管宜选用C-PVC管、PE管、MPP管、MPP单壁波纹管、玻璃钢电缆保护管、涂塑钢管，管径大小应符合有关规定，管壁厚度要求为：行车道要求不小于8mm，行人道不小于5mm，其中涂塑钢管要求不小于4mm。
埋管材质要求：行人道采用C-PVC 管、PE管、MPP单壁波纹管、玻璃钢电缆保护管；行车道采用C-PVC3.并列管相互间宜留有不小于20mm的空隙。
4、人行路段埋管深度不宜小于0.5m,行车路段埋管深度不宜小于1m，回填时可以填土、沙、石粉等。
5、并列排管时管壁间距不宜小于50mm。
排管固定方式可根据实际路段采用经济合理的措施，宜采用复合材料管枕。
6、埋管路段遇横跨车道时两端应设有电缆工作井口,并需设有自然集水口。
遇转弯时转角处应设置一个电缆工作井口,并需设有自然集水口。
1）电缆与六氟化硫全封闭电器直接相连时，应采用封闭式室内终端。
2）电缆与高压变压器直接相连时，应采用象鼻式终端。
3）电缆与电器相连且具有整体插接功能时，应采用可分离式（插接式）终端。
4）除上述情况外，电缆与其他电器或导体相连时，应选用敞开式终端。
三、电缆沟3、其他监测电气技术要求（1）配带电显示器。
（2）带开关的电缆分接箱配故障指示器。
电缆分接箱基础土建部分（1）电缆分接箱基础基底承载力按fak≥120kPa设计。
（2）基础开挖时，如遇土质达不到设计要求时，请通知有关设计人员会同进行处理。
（3）设备基础采用C25砼现浇。
（4）材料：垫层为C15，基础为C25，墙体采用砖混结构。
10KV高压电缆敷设施工方案
10KV高压电缆敷设施工方案
一、方案概述
本文旨在探讨10KV高压电缆的敷设施工方案，从施工前的准备工作到具体的
敷设过程和后续的验收工作，全面介绍高压电缆敷设的流程和注意事项。
二、施工准备
在进行10KV高压电缆敷设之前，需要进行以下准备工作： - 确定敷设路线，
考虑地形地貌、交通情况等因素； - 编制详细的施工方案和施工图纸； - 确定敷设
所需的材料和设备，包括电缆、绝缘材料、敷设工具等； - 安排施工人员，并对他
们进行相关培训。
三、敷设过程
1. 清理施工现场
在进行电缆敷设前，需要清理施工现场，确保施工场地平整、干净。
2. 预埋管道
根据施工图纸，在地下挖设电缆沟槽，并埋设好管道，保证电缆的敷设路径。
3. 敷设电缆
将电缆依照施工图纸的要求，沿着预埋的管道敷设到指定位置，注意避免损坏
电缆绝缘层。
4. 进行接地处理
对电缆进行接地处理，确保电缆系统的安全运行。
5. 安装绝缘层
在电缆敷设完成后，对电缆进行绝缘处理，保证电缆在运行过程中不会发生漏电。
四、施工验收
电缆敷设完成后，需要进行施工验收，主要包括以下几个方面： - 检查电缆的
敷设质量，包括接地是否牢固、绝缘层是否完好等； - 对敷设路径进行回填和修复，保证地面的平整； - 进行电缆连接和电性能测试，确保电缆系统的正常运行。
五、结论
通过本文的介绍，我们了解了10KV高压电缆的敷设施工方案，这对于保障电力系统的正常运行具有重要意义。
在实际的施工过程中，我们应该严格按照施工方案进行操作，确保敷设工作的质量和安全性。
希望本文能为相关人员提供参考和指导。
高压电缆敷设及施工
高压电缆敷设及施工本项目施工敷设高压电缆，方式包括穿波纹管直埋、穿钢管埋设、部分路径从电缆沟敷设。
电缆与其它管道平行或交叉安装时均要保持0.5m的距离。
电缆直埋安装时，1-35kV电缆直埋深度应不小于0.7m。
10kV 及以下电缆平行安装时相互净距不小于0.1m,10-35kV不小于0.25m,交叉时距离不小于0.5m。
电缆的最小弯曲半径，多芯电缆不得低于15D，单芯电缆不得低于20D(D为电缆外径)。
1).10kV电缆接头安装电缆终端头时，必须剥除半导电屏蔽层，操作时不得损伤绝缘，应避免刀痕及凹凸不平的情况，必要时要用砂纸磨平；屏蔽端部应平整，并要把石墨层(碳粒)清除干净。
塑料绝缘电缆端头铜屏蔽和钢带必须良好接地，对短线路也应遵循这项原则，避免三相不平衡运行时钢带端部产生感应电动态，甚至“打火”及燃烧护套等事故。
接地引出线要采用镀锡编织铜和电缆铜带连接时应用烙铁锡焊，不宜用喷灯封焊，以免烧损绝缘。
三相铜屏蔽应分别与地线相连，注意屏蔽接地线和钢带地线应分别引出，相互绝缘，焊接地线的位置应尽量靠下。
2).对电缆终端头和中间接头的基本要求：a.导体连接良好；b.绝缘可靠，推荐采用辐照交联热收缩型硅橡胶绝缘材料；c.密封良好；d.足够的机械强度，能适应各种运行条件。
电缆端头必须防水，以及其它腐蚀性材料的侵蚀，以防因水引起绝缘层老化而导致击穿。
电缆的装卸必须使用吊车及叉车，禁止平运、平放，大型电缆安装时须使用放缆车，以免电缆受外力损伤或因人工拖动而擦伤护套和绝缘层。
电缆不装盘，严禁用人力手拉，使导体弯曲损坏绝缘层产生短路。
电缆如因故不能及时敷设时，应将其放在干燥地方贮存，防止日光曝晒，电缆端头进水等。
3).电缆敷设工艺流程电缆敷设必须严格按照GB50168－2006《电气装置安装工程电缆线路施工及验收规范》的要求施工。
工艺流程：准备工作→检查预埋管→揭电缆沟盖板→沿沟敷设电缆→管口防水处理→挂标示牌→电缆高试→验收送电。
10KV高压电缆敷设施工方案汇总
10KV高压电缆敷设施工方案汇总一、项目概述：本项目地区的10KV高压电缆敷设工程，分为两个区域，分别连接两个变电站。
电缆总长度约为20KM，其中10KM为地下敷设，10KM为架空敷设。
工程目标是确保电缆的质量和安全，保证电力系统的正常运行。
二、施工方案：1.地下敷设方案：(1)挖掘沟槽：根据地形和实际情况，确定敷设沟槽的路径，并使用挖掘机进行开挖。
沟槽宽度为1.5米，深度为1.2米，底部平整。
(2)布放电缆：将电缆依次放入沟槽中，并根据需要使用电缆支架固定电缆。
同时注意电缆的弯曲半径和保护措施，避免对电缆造成损坏。
(3)固定电缆：在电缆放置完成后，使用适当的水泥混凝土覆盖电缆，并进行固定。
同时，在电缆敷设的起点和终点处设置引线箱和终端头。
(4)再填土：将沟槽填平，并使用打浆机进行夯实，确保地面平整稳固。
2.架空敷设方案：(1)砌筑立柱：根据设计要求，在合适的位置砌筑混凝土电缆立柱。
立柱高度不小于4米，宽度不小于0.5米，深度不小于1米。
(2)搭设电缆架：使用电缆夹具将电缆固定在立柱上，并保证电缆与地面的距离符合要求。
(3)引线安装：在电缆敷设的起点和终点处安装引线箱和终端头，确保电缆的连接正常。
(4)检查和固定：对架空敷设的电缆进行检查，确保电缆的整齐和固定可靠。
三、施工流程：1.前期准备工作：包括项目定位、设计确认、人员组织和工程设备准备等，确保施工准备工作的有序进行。
2.施工区域划分：根据项目要求，将敷设区域划分为地下敷设和架空敷设两个部分，并进行详细的施工方案设计。
3.施工准备：准备需要的施工机械设备和材料，并进行检查和保养。
4.施工开始：按照地下敷设和架空敷设方案，分别进行施工。
在施工过程中，要保持对现场的安全保护和事故预防措施。
5.施工监控：安排专人对施工进行监控和检查，确保施工质量和进度达到要求。
6.施工完工：在敷设完毕后进行检查和测试，确保电缆的质量和运行可靠。
7.工程验收：提供施工及验收相关报告，进行工程验收，确保工程按照规定和合同要求完成。
高压10KV电缆敷设
高压10KV电缆敷设
1、工艺流程
准备工作→电缆穿保护管及支架敷设→挂标志牌→管口防水处理→电缆头制作及接线→挂终端标志牌
2、施工前详检
施工前应对电缆型号、规格、截面、电压等级进行详细检查，应符合设计要求。
外观应无扭曲、损坏。
3、电缆敷设前进行绝缘摇测或耐压试验
1、1KV以下的电缆，用1KV摇表摇测线间及对地的绝缘电阻值应不低于10M Ω。
2、3～10KV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门的规定。
必要时敷设前仍需用2.5KV摇表测量绝缘电阻是否合格。
4、电缆敷设的要求
1、电缆的最小弯曲半径应符合规范的要求。
2、电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。
3、电缆进入电缆沟、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。
3、电缆终端和接头的制作应严格遵守制作工艺规程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10KV高压电缆敷设施工技术探讨
摘要：本文结合笔者从事10kv及以下电压等级的施工实践经验，从电缆敷设准备到敷设过程的注意事项等问题提出可行的措施，为同类工程提供参考借鉴。
关键词：高压电缆；电缆敷设；敷设技术；敷设施工
abstract: the author discusses engaged in 10 kv voltage grade construction practice experience, from laying cables laid going to the process of points for attention the feasible measures to provide a reference for similar projects.
keywords: high voltage cables; cable laying; laying techniques; laying construction
中图分类号: tm51 文献标识码：a文章编号：
引言
随着电缆化率逐步提高，高压电缆的敷设问题日益重要，但由于忽视电缆的安全运用而引起的电缆漏电和触电事故时有发生。
显然如何正确敷设电缆是安全施工应当注重的施工环节。
如果在工程施工中施工人员只关注工程进度而忽视关键的正确敷设技术问题，这带来严重的危险事故。
电缆敷设准备技术
从工程实践表明，对于电缆敷设前应当做好敷设的准备工作，而准备工作的核心是对各种电缆敷设施工所用到的工具等进行检
测。
笔者结合实践经验，认为电缆敷设前应对电缆桥架、电缆保护管应安装完毕并通过检验；电缆通道畅通，排水良好，金属部分的防腐层完整，电缆夹层内照明通风符合要求；对于影响电缆敷设的施工临时设施、模板、施工材料及建筑废料等清理干净；同时对于电缆敷设用的脚手架及其它临时设施应安装完毕并通过安全检查；电缆敷设用的绑带、电缆标识牌等辅助材料均已到货，电缆盘架准备齐全。
同时应对电缆施工所用的材料应当采取严格质量验收，应检查核对电缆的型号、规格是否符合设计要求，检查电缆线盘及其保护层是否完好，电缆两端有无受潮。
检查电缆绝缘层无损伤，电缆无绞扭现象；电缆的技术文件应齐全；对于电缆封端应严密，当外观检查有怀疑时，应进行受潮判断或试验。
同时对电缆进行绝缘检查，并对电缆进行耐压泄漏试验。
10kv电缆敷设施工技术
对于电缆敷设主要是是采用直埋式电缆敷设以及桥架上或电缆沟道内电缆敷设，而本文也将针对这两种电缆敷设方式进行深入探讨，同时结合实践，提出一些电缆敷设的注意事项。
3.1直埋式电缆敷设施工
（1）电缆敷设前施工工作。
直埋式电缆敷设是较为常见的电缆敷设方式，敷设方向应当结合设计图纸和现场情况决定电力电缆走向，同时可量出电缆的路径长度。
通过根据路径长度可以采取电缆的截断，通过工程实践经验，电缆截断长度应多留出1~2m。
在电缆
敷设路面上采取划线，在地面上标明电缆沟的位置和开挖宽度，其宽度要根据人体宽度和电缆数量确定，工程中一般开挖宽度为
0.5~0.6m，深度0.8m。
开挖后的电缆沟应对其验收，为了保证施工质量，应在放线前将电缆沟的杂物全部清除。
同时为了有效地保护电缆，经验收合格后的电缆沟在其底部铺上100mm厚的沙层。
电缆敷设时，一般都必须在沟内放置好直线滚轮，一般是每隔3～5 m
放置一个滚轮，直线段的滚轮应放置在一条直线上，在转弯处应放置转角滚轮或转角滚轮组。
（2）电缆敷设施工工作。
通过采用机械引力或人力进行电缆敷设，电缆在敷设时应成波浪形，严禁采取硬拉硬拽。
一般情况下，通过采用电缆盘架空施放较省力、省时，把专用线盘支架将电缆盘顶离地面5～10 cm。
如果采用牵引电缆时必须装好牵引头或套好钢丝套，如果采用机械施放时，卷扬机应固定稳当，并配有专门人员操作卷扬机，牵引速率一般为6～7 m/min，最大不宜超过15 m/min。
同时对于电缆敷设时，如发现电缆局部有压扁、折曲或伤痕严重的地方，应立即停止敷设，并进行技术鉴定。
经鉴定确认无法使用时，应从故障点锯断，驳接好，然后再继续敷设。
另外，合理安排每一盘电缆是电缆敷设的关键施工技术，对于新敷设的电缆不应当允许有中间接头，除非敷设长度超过制造长度。
对于电缆排放应严格按照电缆类型分层排放，禁止在同一层电缆桥架上控制、信号电缆和动力电缆混装。
而且对于电缆敷设的中间接头应及时做好标志并且记录下来在自检记录中注明，电缆敷设的过程中应及时整理电缆，
避免交叉，严格按图中要求分层排列，电缆起、终点及时悬挂电缆牌。
（3）电缆敷设完成后施工工作。
电缆敷设完成后应等两段都留好工艺余量，而且确保中间各转弯处基本固定好、直线段也基本整理完毕后再采取锯割。
而且电缆敷设后应当是横看一条直线，纵看一大片，引出方向一致，弯度一致，余度一致，间距一致，而且松紧适度，整齐美观，标识完整。
对于大于45°倾斜敷设的电缆，电缆每隔2m处设置固定点。
水平敷设的电缆，首尾两端转弯及每隔5～10m处设置固定点。
同时电缆敷设完毕，必须用防火胶泥将管口、手孔等部位封堵严密。
电缆经敷设完成后，在电缆周围再覆以100mm 的软土或沙层，盖上保护盖板或板砖，最后将沟两边的泥土回填至沟内，敷设电缆结束。
值得注意的是，对于直埋电缆应当在直线段每隔50~100米、转弯处、接头处、进入建筑物设明显标志或标桩。
而且对于直埋电缆这种隐蔽工程，应当在回填前采取严格的验收合格，合格后再回填土分层夯实。
3.2桥架上电缆敷设
根据电缆敷设的设计要求，把所需敷设的电缆轴架设在坚实的地面上，施工中必须确保放线架要放置稳固，从工程实践来看，对于电缆轴架放置不稳，将会导致钢轴的强度和电缆盘的重量不配套，这些都较容易造成电缆盘翻倒的事故。
对于敷设较大直径的电缆，线路首尾高度有落差，放线位置应选择高处。
电缆从电缆轴的上方引出，按电缆盘上箭头所示方向滚动电缆轴，禁止直接在支架
及地面摩擦拖拉。
而且电缆的敷设施工应当有专人来指挥，并配有对讲机。
敷设时要按敷设清册顺序敷设。
敷设前准备好临时电缆牌，按照敷设顺序打印临时电缆标牌，一式二份。
对电缆敷设的施工人员进行技术交底，使电缆敷设人员充分了解所敷设电缆根数及通道情况。
将临时电缆牌绑扎在电缆始端，开始敷设电缆，电缆敷设时要控制好速度，严防打弯用力。
电缆到位后，首尾两端通话，停止敷设，开始整理电缆。
作好临时密封，填好电缆敷设记录。
把电缆敷设于支架上，应加一层塑料衬垫。
电缆沟内金属支架、电缆的金属护套和铠装层（除有绝缘要求的例外）应全部和接地装置连接。
在支架上敷设电缆时，应当确保电缆敷设在控制电缆的上层，对于电压高一级的电缆应放在电缆电压低一级的上方。
但对于1kv以下的电力电缆和控制电缆则可以采取并列敷设。
对于两侧均有支架时，1kv以下的电缆和控制电缆与1kv以上的电力电缆，则应当分别敷设于不同侧的支架上。
3.3电缆敷设
在电缆敷设的整个施工中，应当对其采取相应的试验，以有效地确保电缆敷设的准确性。
从工程实践情况下栏，电缆的试验主要包括校潮气、测量绝缘电阻、直流耐压和测定泄露电流。
在电缆敷设前应对电缆盘上进行试验以鉴别电缆好坏；为了验证电缆敷设中电缆是否存在损伤，电缆敷设后应对电缆头前应进行试验，对电缆敷设完成后，再对电缆头进行试验，以鉴别电缆头的质量。
电缆敷设完成后的技术措施
电缆敷设完成而且采取相应试验检验后，检验结果表明电缆敷设质量合格后，可开始进行后续的收尾工作，主要是包括孔洞封堵、防火封堵和做电缆通道标识等工作。
（1）对电缆保护管孔洞封堵。
电缆敷设完成后，应当对所有电缆排管、电缆沟与设备基础及工井连接处的孔洞采取封堵处理，以有效地避免雨水、小动物及非工作人员进入。
工程实践中对于小的孔洞可采取封堵泥封堵，大的孔洞则可采取砖砌封堵。
（2）防火封堵。
对电缆有可能起火的部位应当采取防火封堵，封堵部位主要集中在电缆中间接头和电缆终端头。
对于电缆中间接头可采用阻火包和防火板做防火盒封堵，对于终端头用防火板和封堵泥与电缆隔离。
对电缆沟采取防火墙，每隔200m做一道防火墙，防火墙采用两端砌筑240砖墙，中间采取填细砂处理。
（3）电缆通道标识。
对于电缆通道必须做好标识，这样可有效地避免外力破坏，而且采取明显的电缆标识能够引起施工的注意。
结语
随着电缆化率逐步提高，电缆的正常敷设成为施工必须注重的环节。
文章通过结合笔者在电缆敷设施工中的实际经验，提出正确的电缆安全敷设技术措施，对电缆敷设的施工方面提出了一些看法和体会，旨在能为同类工程提供参考借鉴。
参考文献：
[1] 黄大能，谢尧生. 10kv电缆敷设工艺探讨[j]. 科技与企业，2002，(03)：35～39.
[2] 王井钢. 用碳素波纹管的10kv电缆敷设方式[j]. 供用电，2011，(06)：78～80.
[3] 赵炳焕. 对10kv电力电缆的敷设、安装的施工质量管理探讨[j]. 黑龙江科技信息，2009，(03)：111～113.。
