SDJ系列双速绞车技术数据
绞车技术参数
SDJ型双速多用系列绞车产品图片S:双速D：多用J：绞车14：牵引力（吨）技术特征SDJ型双速多用系列绞车是一由中国矿业大学机电学院研究开发的专利产品，该产品为国内首创，技术上具有国内外领先水平。
其结构紧凑，对称呈长条型，能整机下井，方便使用。
该机可用于煤矿井下综采工作面设备及各类机电设备的安装、拆卸及搬运，也可用于采掘工作面，井下车场、上下山、煤矿地面等处的矿车调度，物料运输，还可作为回柱绞车用于采煤工作面的回柱放顶。
技术参数JDHB-30/3.5型绞车技术参数产品图片技术参数JDHB型回柱调度绞车简介一、概述：矿用绞车是煤矿不可缺少的重要设备，是我国煤矿的主要矿山辅助运输设备。
矿用绞车从无到有，从引进消化到仿制生产，再从仿制产品的改造到独立设计新的产品经过了五十多年的历史。
在我国煤矿，由于各种工况条件的不同，矿用绞车的技术原理、结构特点、性能指标等均存在很大的差异。
因而造成了矿用绞车的规格、品种繁多，产品的技术水平和技术性能差异很大，甚至有一些绞车产品仍然是五十年代的仿苏产品，存在着技术水平落后，工作效率低，使用寿命短，使用不方便等问题。
随着煤矿采煤机械化的发展，这些落后的设备已不能满足现场的要求，甚至影响了煤矿的安全生产和正常生产。
二、JDHB型回柱调度绞车JDHB型回柱调度绞车系列产品是中国矿业大学矿山机械研究所在原SDJ型双速多用绞车系列产品基础上改进发展而来，产品系列也由原来的SDJ-8、SDJ-14、SDJ-20型三个型号发展为现在的JDHB-140、JDHB-200、JDHB-260、JDHB-320、JDHB-380型五个规格型号，是在有关行业标准的要求下研制而成，获得多项国际发明、国家发明及国家实用新型专利。
其适用于煤矿中大型综采设备的搬迁、工作面的回柱放顶、大吨位的物料运输和矿车调度，也可进行煤矿井下的临时性牵引工作。
JDHB型回柱调度绞车系列产品在技术原理上，采用“齿-联”传动系统和“双轴多级”的传动特点，实现了快、慢两个速度，其慢速可代替现有的回柱绞车和慢速绞车，其快速可代替现有的调度绞车和运输绞车。
常用绞车技术参数
常用绞车技术参数JD-11.4调度绞车牵引力：10KN绳径：12.5mm(4分绳)容绳量：400m外形尺寸：1120*766*727mm （长*宽*高）注解：使用极限1.建议在角度小于12度的进水平巷道中使用；在旱拉情况下，最大载重为4吨，最大运输角度为12度，采用12.5mm（4分绳），运输长度为400m,所需绞车牵引力为9.285KN，钢丝绳安全系数为8.626。
满足绞车和钢丝绳选型要求。
2.建议在角度小于10度的进水平巷道中使用；在旱拉情况下，最大载重为5吨，最大运输角度为10度，采用12.5mm（4分绳），运输长度为400m,所需绞车牵引力为9.6728KN，钢丝绳安全系数为8.280。
满足绞车和钢丝绳选型要求。
JD-25KW调度绞车钢丝绳静拉力（牵引力）：16KN钢丝绳直径：15.5mm（5分绳）容绳量：400m外形尺寸：长*宽*高=1460*1212*1267mm注解：使用极限建议在角度小于7度的进水平巷道中使用；在旱拉情况下，最大载重为11吨，最大运输角度为7度，采用15.5mm（5分绳），运输长度为400m,所需绞车牵引力为15.1KN，钢丝绳安全系数为8.275。
满足绞车和钢丝绳选型要求。
JD-40（A）调度绞车牵引力：25KN钢丝绳直径：18.5mm（6分绳）容绳量：500m外形尺寸：长*宽*高=1830*1794*1390mm注解：使用极限建议在角度小于10度的进水平巷道中使用；在旱拉情况下，最大载重为12吨，最大运输角度为10度，采用18.5mm（6分绳），运输长度为500m,所需绞车牵引力为23.52KN，钢丝绳安全系数为7.65。
满足绞车和钢丝绳选型要求。
JD-55调度绞车牵引力：39.2KN钢丝绳直径：21.5mm（7分绳）容绳量：760m外形尺寸：长*宽*高=3150*2280*1635mm注解：使用条件极限载重总重量在8.5t；沿线运输最大坡度角为21度；钢丝绳采用21.5mm （7分绳）；牵引长度760m；绞车所需牵引力为37.17KN；钢丝绳安全系数为6.604。
小绞车主要技术参数表
价 格 重量 （万） 备注 （kg） 560 1370 2450 3665 4754 5020 7450 620 650 1350 1400 1350 2500 4535 1000 2000 3000 4000 5500 4.4 6.7 9.5 11.95 1.2 1.2 0.95 2.09 3.95 6.39
5800 6000 6700 6905 5500 5790
980 980 —— —— —— ——
慢速：141.107 快速：28.31 慢速：256.4 快速：31.4 —— —— —— ——
3380 3550 2598 2808 2649 2839
1245 1245 1698 1698 1510 1710
1166 1270 1478 1478 1618 1618
小绞车主要技术参数表
名称 原型号 JD-1 JD-1.6 JD-2.5 调度绞车 JD-4 JYB-40×1.25 JYB-50×1.40 JYB-60×1.25 JH-5 JH-8 JH-14A JH-14B JH-14C JH-20A JH-30 SDJ-8 SDJ-14 SDJ-20 双速绞车 SDJ-28 SDJ-32 新型号 JD-11.4 JD-25 JD-40 JD-55 —— —— —— —— —— —— —— —— —— —— JSDB-6 JSDB-10 JSDB-13 JSDB-16 JSDB-19 牵引力 （kN) 10 17.65 30 40 40 50 60 42～57 69～80 97～140 140～200 300 慢速：100 快速：13 慢速：140 快速：21 慢速：200 快速：25 慢速：280 快速：32 慢速：320 快速：44 钢丝绳 绳径(mm) 12.5 15 20 21.5 21.5 24 26 16 15.5 22 25/24.5 30 17 21.5 24.5 26 26/31 容绳量(m) 400 400 400 650 650 650 850 80 80 120 170 220 200 155 280 325 750/490 绳速 (m/min) 0.73～1.03 0.77～1.4 1.16～1.45 0.95～1.6 0.94～1.49 1.0～1.7 1.0～1.51 0.141～0.199 0.083～0.12 0.08～0.12 0.88～1.24 0.13 慢速：4.17-6.88 快速：30.87-50.92 慢速：7.29-10.63 快速：47.67-69.45 慢速：5.88-9.72 快速：47.31-78.01 慢速：7.78-12.45 快速：62.40-99.79 慢速：7.58-11.45 快速：61.82-93.39 卷筒尺寸 直径(mm) 宽度(mm) 235 310 625 580 602 602 710 276 280 380 430 540 300 385 430 500 600 303 400 580 600 600 600 800 272 230 300 530 560 332 366 464 520 768 型号 YBJQ-11.4 YBJQ-25 YBJ40-4 YBK2-280M-6 YBK2-280M-6 YBK2-280S-4 YBK2-315M-6 —— —— YB200L-8 YB200L2-6P YBK2-280S-6 YBK2-160M-6 YBK2-200L-6 YBK2-200L-6 YBK2-250M-6 YBK2-280S-6 配套电机 功率(kW) 11.4 25 40 55 55 75 90 7.5 7.5 15 22 45 7.5 18.5 22 37 45

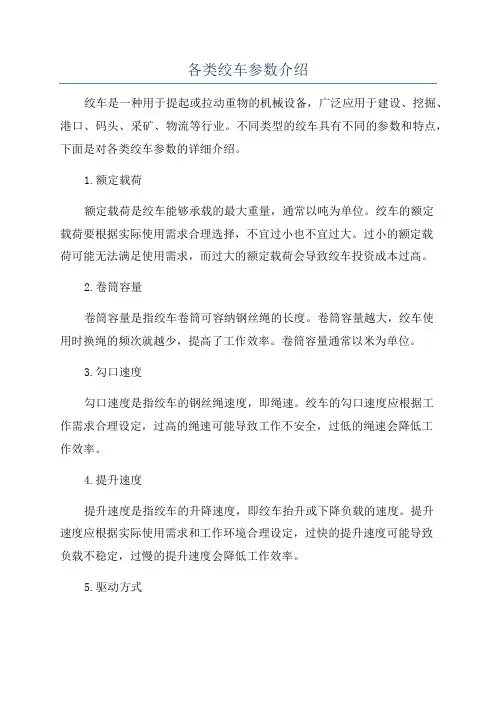

各类绞车参数介绍
各类绞车参数介绍绞车是一种用于提起或拉动重物的机械设备，广泛应用于建设、挖掘、港口、码头、采矿、物流等行业。
不同类型的绞车具有不同的参数和特点，下面是对各类绞车参数的详细介绍。
1.额定载荷额定载荷是绞车能够承载的最大重量，通常以吨为单位。
绞车的额定载荷要根据实际使用需求合理选择，不宜过小也不宜过大。
过小的额定载荷可能无法满足使用需求，而过大的额定载荷会导致绞车投资成本过高。
2.卷筒容量卷筒容量是指绞车卷筒可容纳钢丝绳的长度。
卷筒容量越大，绞车使用时换绳的频次就越少，提高了工作效率。
卷筒容量通常以米为单位。
3.勾口速度勾口速度是指绞车的钢丝绳速度，即绳速。
绞车的勾口速度应根据工作需求合理设定，过高的绳速可能导致工作不安全，过低的绳速会降低工作效率。
4.提升速度提升速度是指绞车的升降速度，即绞车抬升或下降负载的速度。
提升速度应根据实际使用需求和工作环境合理设定，过快的提升速度可能导致负载不稳定，过慢的提升速度会降低工作效率。
5.驱动方式绞车的驱动方式有电动驱动、液压驱动和气动驱动三种。
电动驱动绞车通常使用电动机提供动力，具有运行稳定、噪音低等特点；液压驱动绞车通过液压系统提供动力，适用于一些特殊工况；气动驱动绞车通过压缩空气提供动力，使用方便灵活。
6.功率绞车的功率是指驱动机构提供的功率大小，通常以千瓦为单位。
功率的选择应根据绞车的工作负荷、速度和效率等因素来确定，以保证绞车的正常运行。
7.钢丝绳直径钢丝绳直径是指绞车所使用的钢丝绳的直径大小。
钢丝绳直径的选择应根据绞车的额定载荷和安全系数来确定，直径过小可能会导致断裂，直径过大会增加绞车自重。
8.控制方式绞车的控制方式通常有手动控制和遥控控制两种。
手动控制需要操作员亲自进行控制，适用于操作空间较小的场合；遥控控制可以通过遥控器远程操作，适用于操作空间较大或存在危险环境的场合。
9.安全保护装置绞车通常配备有多种安全保护装置，如过载保护装置、限位器、断电保护装置等。
搬运小绞车技术参数
（一）JD-40调度绞车 1、生产厂家：淮南煤矿机械厂 2、牵引力：30 KN4、容绳量：400m5、钢丝绳直径：φ18.5mm6、钢丝破断拉力总和：176 KN7、卷筒尺寸：620*580mm8、总减速比：42.249、外形尺寸：（长*宽*高）mm 2620*1794*139010、绞车重量（含电动机）：2700公斤（二）JD-55调度绞车1、生产厂家：淮南煤矿机械厂2、牵引力：40KN 4、 容绳量：760m5、钢丝绳直径：φ21.5mm 钢丝绳破断拉力总和：233 KN7、卷筒尺寸（直径*宽度）：600*680mm8、总减速比：33.3 10、整机外形尺寸：（长*宽*高）mm ：3150*2280*165311、绞车重量（含电动机）：5670公斤（三）JD-11.4调度绞车 1、厂家：淮南煤矿机械厂 2、牵引力：9.8 KN 4、容绳量：400m5、钢丝绳直径：φ12.5mm钢丝绳破断拉力总和：78 KN 6、卷筒尺寸：224*304mm 7、总减速比：40.688、外形尺寸（长*宽*高）mm ：1120*766*727 9、绞车重量（含电动机）： 542公斤（四）JD-2.5调度绞车1、生产厂家：徐州矿山设备制造有限公司2、牵引力：25KN 4、容绳量：400m5、钢丝绳直径：Φ20mm钢丝绳破断拉力总和：192 KN6、卷筒尺寸（直径*宽度）：φ620*580mm 7、外形尺寸（长*宽*高）：1900*2350*1370 8、绞车重量（含电动机）： 2 800公斤（五）JD-2.5调度绞车1、生产厂家：安徽省宿洲龙华机械制造有限公司2、牵引力：25KN5、容绳量：400m6、钢丝绳直径：Φ20mm钢丝绳破断拉力总和：192 KN 7、卷筒尺寸（直径*宽度）：625*580mm 8、外形尺寸（长*宽*高）mm ：1790*1270*14809、绞车重量（含电动机）： 2450公斤 （六）JD-1.6调度绞车1、厂家：徐州矿山设备制造有限公司2、牵引力：16KN 4、容绳量： 400m5、钢丝绳直径：φ16mm钢丝绳破断拉力总和：123 KN 6、卷筒尺寸：300*356mm7、外形尺寸（长*宽*高）：1350*1140*1190 8、绞车重量（含电动机）：1460公斤（七）JD-25调度绞车 1、生产厂家：淮南煤矿机械厂2、牵引力：17640牛顿力 4、容绳量：400m5、钢丝绳直径：φ15.5mm6、钢丝破断拉力总和：122 KN7、卷筒尺寸：310*400mm8、外形尺寸 （长*宽*高）：1435*1187*1235 10、绞车重量（含电动机）：1542公斤（八）JY50×1.40S 运输绞车 1、基准层上钢丝绳紧张力：快速：50KN, 慢速：100KN2、基准层上钢丝绳紧速度：快速：1.40m/s,慢速：0.65 m/s5、卷筒尺寸：直径*宽度：φ605*600mm6、容绳量： 700m7、钢丝绳直径：φ24mm8、外形尺寸：3382 *1510 *2232 mm （长*宽*高）9、整机重量（含电动机）：6000公斤 15、轨型：18,22,24kg/m （九）JM2-14 型 回柱绞车 1、生产厂家： 淮南煤矿机械厂 2、牵引力：140 KN4、容绳量： 150m5、钢丝绳直径：φ22mm6、、钢丝破断拉力总和：233KN7、卷筒尺寸（直径*宽度）：φ400*300mm 8、总减速比： 17510、绞车重量（含电动机）：2480公斤 11、外形尺寸（长*宽*高）：2655*978*988 （十）JH-14 型 回柱绞车1、生产厂家： 凯胜重工有限公司2、牵引力：140 KN3、平均绳速：0.113 m/s4、容绳量： 150m5、钢丝绳直径：φ22mm6、钢丝破断拉力总和：233KN7、卷筒尺寸（直径*宽度）：φ400*300mm 8、总减速比：175 10、绞车重量（含电动机）：2505公斤 11、外形尺寸（长*宽*高）：2792*978*1063（十一）JH-8回柱绞车1、生产厂家：徐州矿山设备制造厂2、形式：单滚筒缠绕式5、容绳量： 80m6、钢丝绳直径： 15.5mm钢丝破断拉力总和：122 KN7、卷筒尺寸： 280*320mm 8、传动比：181.29、外形尺寸（长*宽*高）：1550*530*570 10、绞车重量（含电动机）：650公斤（十二）JH-14回柱绞车1、生产厂家：徐州矿山设备制造厂2、形式：单滚筒缠绕式5、容绳量： 120m6、钢丝绳直径：φ22mm 钢丝破断拉力总和：233KN7、卷筒尺寸：φ380*300mm 8、总减速比： 1889、外形尺寸（长*宽*高）：20300*680*815 mm10、绞车重量（含电动机）：1400公斤（十三）JH2-5回柱绞车 1、厂家：徐州矿山设备制造厂 2、形式：单滚筒缠绕式 3、牵引力：平均49KN4、绳 速： 平均10.2m/min5、容绳量： 80m6、钢丝绳直径：φ16mm钢丝绳破断拉力总和：123 KN 7、卷筒尺寸： 276*272 8、总减速比：1579、外形尺寸：1510*624*515（长*宽*高） 10、绞车重量（含电动机）：622公斤（十四）SDJ-28双速多用绞车生产厂家：江苏省无锡市南泉煤矿设备厂 1、钢丝绳直径：Φ26mm 钢丝绳破断拉力总和：325KN 2、容绳量：325m6、外型尺寸（长*宽*高）：3200*983*1116 mm7、整机重量：4000公斤 8、卷筒尺寸：Φ500*520 mm（十五）JSDB-19双速多用绞车1、生产厂家：安徽省宿州市龙华机械厂2、容绳量：400m3、钢丝绳直径：Φ30mm 钢丝绳破断拉力总和：433KN7、外型尺寸（长*宽*高）：3500*1455*1270 mm8、整机重量：5500公斤 9、卷筒尺寸：Φ600*768 mm（十六）JSDB-25双速多用绞车1、生产厂家：安徽省宿州市龙华机械厂2、容绳量：500m3、卷筒尺寸：Φ580*730 mm4、钢丝绳规格：直径：Φ30mm 钢丝绳破断拉力总和：433KN8、外型尺寸（长*宽*高）：4010*1210*1135mm9、整机重量：7600公斤（十七）SQ-1200/55型顺槽连续牵引车1、生产厂家：兖矿集团常州科学技术开发研究所2、绞车功率：55KW3、牵引力：50KN4、平均绳速：1m/s5、钢丝绳直径：φ21.5mm6、卷筒尺寸：1200mm7、最大容绳量：500m8、电动机规格型号：YB280M- 69、减速器型号：ZDGYK-111，传动比：12.510、电力液压制动器：YWZ5-31511、外形尺寸（长*宽*高）：2400*1500*140012、轨距：900mm 600mm（十八）SQ-80/75型牵引绞车1、生产厂家：常州科研所2、功率：75KW3、牵引力：60KN4、速度：1～1.7m/S5、钢丝绳直径：φ22mm-φ24 mm6、滚筒直径：φ1200mm7、容绳量：1000m8、电动机：YBK2-280S-49、转速：1480r/min10、减速器型号：DBYK280生产厂家：常州减速机总厂有限公司11、防爆型电力液压推动器：BEd201/6（十九）SQ-80/110B型牵引绞车1、生产厂家：常州科研所2、功率：110KW3、牵引力：80KN4、速度：1～1.67m/S5、钢丝绳直径：φ24mm6、滚筒直径：φ1200mm7、容绳量：1000m8、轨距：900m9、减速器型号：DBYK-28010、防爆型电力液压推动器：Bd301/6（二十）SQ-90/132型牵引绞车1、生产厂家：常州科研所2、功率：132KW3、牵引力：90KN4、无极变速：0.2～2.4m/S5、钢丝绳直径：φ22～24mm6、滚筒直径：φ1400mm7、容绳量：1000m8、轨距：900m（二十一）JWB110BJ型牵引绞车1、生产厂家：常州市武进矿用设备厂2、功率：110KW3、牵引力：80KN4、无极变速：1～1.67m/S5、钢丝绳直径：Φ24mm6、滚筒直径：φ1200mm7、容绳量： 1000m8、轨距：900m9、减速器型号：CKDCYK280生产厂家：江苏省金象减速机有限公司10、防爆型电力液压推动器：BEd201/611、电力液压鼓式制动器：BYW-500/201(二十二)、SQ-100/132P型牵引绞车1、生产厂家：常州科研所2、功率：132KW3、牵引力：100KN4、牵引速度：0-1-2 m/S5、钢丝绳直径：φ26mm6、滚筒直径：φ1200mm7、轨距：900m。
井下辅助运输（各型）绞车技术参数表
29.4KN
25KN
4000Kg
34KN
44KN
55KN
快速为 2.1t，慢速为 14t
快速为 2.95t，慢速为 20t
快速为 130KN，慢速为 200KN
快速为 21.3~28.9kN，慢速为 106~145 kN
容绳量（m）
400 400 400 400 400 400 650 400 760 850 200
4000Kg
760
1.22
Ф 21.5 34KN 44KN
55KN
850
0.95 1.22 1.48
Ф 15.5
49KN
80
平均绳速为 10.2m/min 回
Ф 15.5
78.4KN
80
平均绳速为 6.12m/min 柱
Ф 23
140KN
120
平均绳速为 6.06m/min 绞
Ф 25
200KN
170
绞车 配用电动机 绳径
静拉力
容绳
绳速（m/s）
备
型号 功率（KW） （mm） 最小 平均 最大 量（m） 最小 平均 最大 注
JD-11.4 JD-1 JD-1.6 JD-25 JD-2 JD-40 JD-40 JD-40 JD-55 JY-4A JH2-5 JH-8 JH2-14 JH-20A SDJ-14
最小
静拉力
平均
30KN 50KN
最大
20KN
26KN
29.4KN
29.4KN
25KN
4000Kg
34KN
44KN
55KN
49KN
78.4KN
140KN
200KN
各种绞车及钢丝绳全参数表
各种绞车参数表正提绞车钢丝绳提升能力验算办法(1)、计算钢丝绳在滚筒上的最大静力Sbmax：Sbmax =Qd（sinα+f1cosα）+Pk×Lc(sinα+f2ccosα)式中：Sbmax：最大静力，Kg；Qd=Q+Qc，Qc：容器（包括连接装置）的重量，Kg；Q：容器的载重量，即实际一次提升量，Kg；α：巷道的最大倾斜角度； Pk：钢丝绳的单重，Kg/m；Lc：提升距离，m；f1:提升容器在倾斜轨道上的阻力系数,通常取0.01 ；f2：钢丝绳的磨擦阻力系数，通常取 0.40；(2)、安全系数的测定：Sb/Sbmax≥6.5;根据规程规定,即计算值大于6.5时,钢丝绳满足提升要求。
对拉绞车钢丝绳提升能力验算办法(1)、计算钢丝绳在滚筒上的最大静力Sbmax：Sbmax =Qd（sinα+f1cosα）式中：Sbmax：最大静力，Kg；Qd=Q+Qc，Qc：容器（包括连接装置）的重量，Kg；Q：容器的载重量，即实际一次提升量，Kg；α：巷道的最大倾斜角度；f1:提升容器在倾斜轨道上的阻力系数,通常取0.01 ；(2)、安全系数的测定：Sb-3×F/Sbmax≥6.5;根据规程规定,计算值大于6.5时,钢丝绳满足提升要求。
F:绞车牵引力,千克力.(25KW绞车牵引力为1800千克力)（二）提升运输能力验算1、各类绞车具体技术要求参数绞车及钢丝绳运输时最大端载荷为：Q总=Q（Sinα±f1Cosα）+qL(Sinα±f2Cosα)。
钢丝绳安全系数：m=Qq/Q总式中：Q----提升或拖运设备重量；q----每m钢丝绳单重；α--- 巷道坡度；f1----设备或车辆运动阻力系数轨道提升运输取0.01，底板拖运取0.3；f2----提升钢丝绳运动阻力系数轨道提升运输取0.02，底板拖运取0.02。
Qq---- 钢丝绳破断拉力。
M ----钢丝绳安全系数，轨道提升运输取6.5，底板拖运取3.5。
绞车安装及打运安全技术措施
绞车安装及打运安全技术措施一、概述根据矿工作安排，由综采安装队安装15103工作面jsdb-30双速绞车两部、jsdb-19双速绞车一部、jsdb-13双速绞车三部、jh-14双速绞车二部、jd-16调度绞车一部、jd-11.4kw绞车一部为工作面打运综采设备使用，为保障施工安全，特编写本措施。
二、绞车的安装1、绞车安装方法（1）安装绞车：绞车整体下井，将绞车运到安装位置后，jsdb-30双速绞车用两台10吨手拉葫芦将设备移动到基础上，再固定地脚螺栓，打好四压两戗压车柱。
jsdb-19双速绞车一部、jsdb-13双速绞车三部、一米皮带机头处jh-14双速绞车用两台5吨手拉葫芦将设备移动到基础上，再固定地脚螺栓，打好四压两戗压车柱。
jd-16调度绞车、jd-11.4kw打好固定地脚螺栓。
（2）安装钢丝绳：钢丝绳放在绞车旁边，先将绞车供电后再将钢丝绳缠绕在绞车滚筒上，再将钢丝绳头固定好。
（3）安装电气系统：严格按矿提供的电气供电图安装与接线。
2、绞车试运行（1）试运行前的准备a、检查各部位连接螺栓、钢丝绳固定点等部位是否紧固。
b、检查电气连接是否正常。
c、轨道上是否有影响车辆运行的杂物。
d、车辆之间的连接是否牢固，车辆是否超载和偏载。
（2）试运行及注意事项开始先试验低速运行，再试验高速运行；先轻载运行，再重载运行。
在试运行时发现异常情况要及时停车处理。
3、绞车操作前的检查（1）检查绞车电机电源线接线是否正确；（2）检查起动器等电控设备是否正常；（3）检查斜巷信号装置是否正常；（4）检查轨道中有无影响车辆运行的杂物，检查轨道质量是否满足行车要求，如有问题必须整改好后方可行车。
（5）检查各车辆之间的连接是否可靠；（6）检查车辆是否超载和偏载；（7）检查绞车的电器和机械各部件是否正常；4、绞车安装质量要求（1）绞车必须下基础或打地锚固定。
（2）各地滚齐全有效。
（3）各部件安装、固定螺栓、弹垫、垫圈齐全有效。
JSDB-10双速多用绞车
产品图片
结构特征
绞车主要电动机、底、联轴器、电力液压块式制动 器、减速箱卷筒装置、低速级制动装置七部分组成。 绞车由电动机通过带制动轮的联轴器、减速箱、一级 开式齿轮传动带动卷筒转动，绞车内部各传动部位均 采用滚动轴承支承，底座由型钢焊接而成。减速箱是 绞车的传动心脏，共有两种速度。绞车宽度、高度尺 寸较小，适于井下空间窄小的条件下工作，绞车结构 简单、紧凑，上下箱体为剖分式，装配、维修均很方 便，采用常规机械传动，安全可靠，绞车的操作简单， 只要配合调速手把，启闭控制按钮开关即可方便使用。
产品特点
该绞车综合了回柱、调度、运输绞车的技术性能，设 计采用了螺旋和平行轴综合的原理，并增加了相互独 立的工作和安全制动。实现了承载能力大、传动效率 高、使用寿命长、结构紧凑、传动平稳、运行安全可 靠等特点。适用于煤矿井下狭小的空间，操作灵活方 便。
主要参数
型号：JSDB-10型 慢速外层最大静张力：100KN 快速外层最大静张力：17KN 卷筒容绳量：200m 钢丝绳直径：22mm 电动机功率：18.5kw 总重量：1900kg 外形尺寸：2389*772*1002mm
JSDB-10双速多用绞车
山东中煤工矿物资集团有限公司
信息部
产品说明
JSDB-10型双速多用绞车主要用于井下采煤工作面， 综采设备及各类机电设备的搬迁等辅助运输工作，以 及井下采掘工作面，进底车场、上山下山、煤矿地面 等处的矿车调度、物料运输工作，用于上山下山时的 坡度不得大于25°。还可用于回采工作面的回柱放顶。 该绞车具有快速和慢速两档速度，可根据现场的需要 变换速度和牵引力进行不同条件下的工作。zmtg07
20吨双速绞车技术协议
20吨双速多用绞车技术协议
甲方：矿业有限公司
乙方：有限公司
甲方根据井下生产需要，需购置JSDB-13型双速多用绞车，提出如下技术要求：
一、设备执行标准：
电气部分要采用隔爆型，各项性能及参数必须满足防爆、《煤矿安全规程》以及国家其他有关规定要求，符合《爆炸性气体环境用电器设备》GB3836.2.2000的要求，整机具有煤安标志。
二、供货范围：
三、主要技术性能参数：
四、随机提供使用说明书、附《矿用产品安全标志证书》、配电电机《防爆合格证》，出厂产品合格证、防爆合格证。
五、本技术协议作为合同附件与合同具有同等的法律效力，双方签字后生效。
若履行过程中发生争议，双方通过友好协商解决。
六、本协议一式三份，甲方二份、乙方一份。
甲方：矿业有限公司乙方：有限公司
授权代表：授权代表：签订日期：签订日期：。
双速绞车
双速绞车
zmjt054
目录
01/ 双速绞车介绍
0204/ 双速绞车样图
01 双速绞车介绍
双速绞车介绍
• 双速绞车为隔爆型绞车，主要供煤矿井下有煤尘或爆炸性气体的环境下采煤 工作面液压支架的推移，掉向和搬运，矿山在倾角小于30度的工作面或巷道 提升和下方重物，具有两种速度，两种牵引力。
03 双速绞车适用范围
双速绞车适用范围
• 主要用于井下采煤工作面，综采设备及各类机电设备的搬迁等辅助运输工作， 以及井下采掘工作面，进底车场，上山下山，煤矿地面等处的矿车调度，物 料运输工作，还可用于回采工作面的回柱放顶。
04 双速绞车样图
双速绞车样图
非常感谢您的聆听
中煤集团
02 双速绞车参数
双速绞车参数
• 型号，JSDB-19，JSDB-13，JSDB-10 • 钢丝绳直径：30mm，24mm，22mm • 卷筒容绳量：400m，180m，200m • 电动机功率：45kw，22kw，18.5kw • 慢速平均绳速：0.145，m-s，0.147m-s，0.115 • 慢速内层最大静张力：320KN，200KN，140KN • 慢速外层最大静张力：190KN，130KN，100KN • 快速外层最大静张力：25KN，15KN，17KN • 快速内层最大绳速：1.538，m-s，1.3m-s，0.78m-s • 外形尺寸：3825-1214-1470mm，3182-968-987mm，2389-772-1002mm • 总重量：5480kg，2980kg，1900kg。
煤矿井下常用调度绞车、回柱绞车、无极绳绞车(顺槽连续牵引车)技术参数及基础图集
煤矿井下常用调度绞车、回柱绞车、无极绳绞车（顺槽连续牵引车）技术参数及基础图集一、绞车运输设备技术参数（一）JD-1，JD-1.6，JD-2系列调度绞车技术参数见（表2-2-1），基础图见（图2-2-1）、（图2-2-2）、（图2-2-3）和（图2-2-4）表2-2-1JD-1、D-1.6型（JD-22）和JD-2型（JD-25）调度绞车技术规范（二）JD-2.5，JD-3系列调度绞车技术参数见（表2-2-2），基础图见（图2-2-5）、（图2-2-6）、（图2-2-7）、（图2-2-8）表2-2-2JD-2.5型（JD-40）和JD-3型（JD-45）调度绞车技术规范（三）JY-4系列调度绞车技术参数见（表2-2-3），基础图见（图2-2-9）、(图2-2-10)、(图2-2-11)表2-2-3执行标准：JB/T9028-1999《运输绞车》（四）JH-8系列回柱机技术参数见（表2-2-4）表2-2-4JH-8系列回柱绞车技术规范（五）JH-14C和JH-20A回柱机技术参数见（表2-2-5），基础图见（图2-2-12）表2-2-5JH-14C和JH-20A型回柱绞车技术规范（六）SDJ系列回柱机技术参数见（表2-2-6），基础图见（图2-2-13）、（图2-2-14）、（图2-2-15）表2-2-6ＳＤＪ系列多用途绞车技术规范二、 顺槽连续牵引车技术规范（一） SQ-1200型顺槽连续牵引车 见表2-2-7表2-2-74.运输能力连续牵引车牵引能力可根据验算程序计算确定，对适应坡度和牵引重量进行计算，一般情况可参考表2-2-7选用，在1500m 运距工况条件下连续牵引车运输能力见表2-2-8表2-2-8绞车、张紧装置及尾轮基础图见（图2-2-17）、（图2-2-18）、（图2-2-19）、（图2-2-20）、（图2-2-21）、（图2-2-22）。
三、 绞车基础图集JD-2.5绞车基础图（济南煤机厂）绞车铸铁底座，厚350mm，孔径30mm，使用螺栓直径26mm。
