三异丙醇胺、聚羧酸减水剂
三异丙醇胺对水泥粉磨及水化性能的影响
三异丙醇胺对水泥粉磨及水化性能的影响1简介TIPA是氨和氧化丙烯进行加成反应后精馏分离而来,可广泛应用与日用化工、精细化工、石油化工等方面,是重要的胺类化合物。
TIPA 是水泥助磨剂的核心原料,也是主要的水泥混凝土有机增强剂。
作为水泥助磨剂及混凝土早强剂,通常认为TIPA能显著提高水泥胶砂28天抗压强度。
本文对添加TIPA水泥颗粒分布、休止角、净浆流动度、凝结时间和胶砂抗压强度进行了研究,通过X射线粉末衍射、溶液离子分析等方法,分析了TIPA对水泥矿物组成和水化过程的影响,并对作用机理进行了探讨。
2试验2.1原材料熟料的矿物组成(根据配料计算)为C3S:57.11%,C2S:19.59%,C3A:7.72%,C4AF:13.64%,粉磨水泥样为PI52.5普通硅酸盐水泥,比表面积为360m2/㎏。
氢氧化钙和二水石膏为试剂级样品,聚羧酸减水剂为市售PLC型(20%固含量),TIPA均为试剂级样品,添加方法为直接加入或用蒸馏水稀释十倍后外掺(扣除所含水份),所用水为自制蒸馏水2.2水泥物化性能试验将熟料和二水石膏按质量百分比95∶5配料5kg,加入标准小磨粉磨相同的时间至一定的比表面积(空白为360m2/kg)作为试验空白水泥样。
其它水泥样为将添加剂按质量比与配好的物料一起加入标准试验小磨,与空白样粉磨相同的时间。
水泥标准稠度、凝结时间按GB/T1346—2001测定,水泥胶砂强度按GB/T17671-1999测定,TIPA采用在空白水泥成型时预溶入成型水中。
水泥颗粒分布用BeckmanCoulterLSParticleSizeAnalyzer颗粒分析仪测定。
将空白样和加入0.03%TIPA粉磨水泥样,分别在25℃,50℃,80℃条件下密封保存3d、7d,14d,然后在相同条件下按GB8077-2000测定水泥净浆流动度。
2.3水泥矿物中间相X射线衍射定量分析将空白样加入0.03%TIPA后的粉磨水泥,分别在25℃,50℃,80℃条件下密封保存3d、7d,14d,然后在日本理学RigakuD/MAX-3C 型粉末衍射仪上用拟合法测定样品的C3A、C4AF含量。
三乙醇胺对聚羧酸减水剂的改性协同效应
∽ ; } } { # } 目
钎 建巍
中科核期 国技心刊

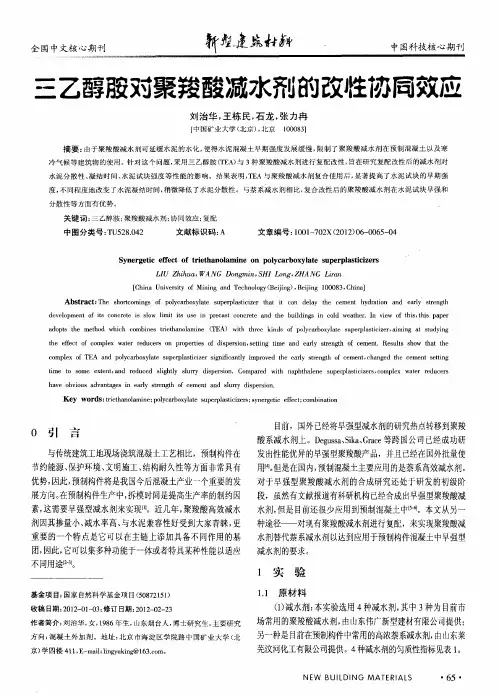

三乙醇殷对聚菝酸减水剂 a 改性协同效应
刘 治华 , 王栋 民, 石龙 , 力冉 张
[ 中国 矿 业 大 学 ( 京 ) 北 京 10 8] 北 , 0 0 3
摘要 : 由于聚羧酸减水剂可延缓水泥 的水 化, 使得水泥混凝土早期强度发展缓慢 , 限制 了聚羧 酸减水剂在预制混凝土 以及 寒
分散性等方面有优势。
关键 词 : 三乙醇 胺; 聚羧酸减水剂 ; 同效应 ; 协 配 中 图分 类 号 :U 2 . 2 T 5 80 4 文献标识码: A 文 章 编 号 :0 17 2 2 1) 6 0 6 — 4 10 — 0 X(0 2 0— 0 5 0
S yne g tc fe t o re ha r e i e c f t it nolm i o a ne n p yc r ol a box l t s y a e upe pl tc z s r asiier LI Zh h U i ua, ANG Do gmi SHI Lo W n n, ng, ZHAN G Lia rn
[hn nvrt fMiig a dT c nlg ( e ig , ej g 10 8 , hn] C iaU ies yo nn n eh o y B in ) B in 0 3 C ia i o j i 0
Absr t T e h r o n s f oy ab x lt s p rlsiie ta i a d ly h c me t y rto a d al srn t t ac : h s ot mig o p lc r o yae u ep at z r h t t n ea te e n h d ain n e ry te gh c c c
PCA-3 聚羧酸高性能减水剂(减水型)
根据产品的性能和用户的要求,符合国家、行业 及企业标准。
技术指标
检验项目 外观
固含量 密度 PH值
硫酸钠量 氯离子含量
减水率
单位
% g/cm3
-% % %
检验结果 淡黄色液体 39.5-40.5 1.08-1.10
5-7 0-0.2 0-0.01 25-45
专注 卓越 服务 ห้องสมุดไป่ตู้享
PCA-3
减水型聚羧酸高性能减水剂
专注 卓越 服务 分享
PCA-3
减水型聚羧酸高性能减水剂
产品概述 PCA-3聚羧酸高性能减水剂(减水型)是通过合理
的分子结构设计,将醚类大单体与含有羧基的不饱和 单体接枝共聚,得到的具有梳型结构的高分子聚合物。 本产品与传统的减水剂相比具有减水率更高、掺量更 低、与水泥适应性好,坍落度损失小等优点,能显著 改善混凝土各项性能指标和耐久性等性能。 本产品主要执行GB8076《混凝土外加剂》,GB50119 《混凝土外加剂应用技术规范》标准。各项性能指标均 达到或者超过上述标准中高性能减水剂的要求。 技术指标
海南太和科技有限公司 HAINAN TAIHOO TECHNOLGY CO.,LTD. 地址:海南省澄迈县老城经济开发区南二环路4.69公里处北侧
电话(传真):0898-67488685 邮编:571924
应用范围 适用于各类泵送混凝土、大体积混凝土、高架、
高速公路、桥梁、水工混凝土、清水混凝土等。可用 于外加剂厂复配聚羧酸减水剂使用。 使用方法
推荐掺量为胶凝材料总重量的0.2-0.8%,具体 掺量因实地材料情况及要求不同而不同。
产品计量后掺入混凝土搅拌机中使用。 建议首次使用前进行相关的适应性试验。
聚羧酸减水剂的复配中的保塑剂种类及如何选择
聚羧酸减水剂的复配中的保塑剂种类及如何选择?种类可分为两种:一种是掺缓凝剂达到保塑的效果,如葡萄糖酸钠,另一种为聚羧酸系的缓释型减水剂,也称为保塌剂。
第二种效果优于第一种,相对成本较高。
聚羧酸系减水剂的原料有哪些?一般使用哪些原料合成?它的工艺流程及复配成各种外加剂的复配原料有哪些?我需常用的为聚醚或聚酯大单体,丙烯酸类单体,马来酸酐,AMPS,工厂的流程我不知道,实验室是用水溶液自由基共聚的方法做的,有时会和引气剂复配,但聚羧酸减水剂本身就具有引气功能,不复配也可以的,我就知道这些了聚羧酸减水剂合成的原料有哪些?材料:丙烯酸(AA)、甲基丙烯磺酸钠(MAS)、过硫酸铵(APS)、聚氧乙烯基烯丙酯大单体合成方法:将丙烯酸、甲基丙烯磺酸钠、过硫酸铵、聚氧乙烯基烯丙酯大单体分别用去离子水配成浓度为20%的水溶液。
在装有搅拌器、回流冷凝管及温度计的三颈烧瓶中分批滴加单体及引发剂,滴加完毕后在75℃下保温反应一定时间。
反应结束后,用浓度为20%的NaOH水溶液调节PH值至7~8,得到浓度约为20%的黄色或红棕色聚羧酸减水剂。
聚羧酸高效减水剂的主要原料是什么?以及配方。
小单体(甲基丙烯酸、马来酸酐)与大单体(烯丙基聚氧乙烯醚硫酸盐,分子量为1000)摩尔比为3.5:1;聚合温度:85±3℃;聚合时间:反应4小时;引发剂用量:4%。
聚合反应时间延长,水泥净浆流动度逐渐增大,当聚合反应时间为4或5小时时,水泥净浆流动度达到最大;从经济角度考虑,反应时间定为4小时比较合适在合成聚羧酸减水剂的过程中怎么控制链的长度呢?1.引发剂与反应温度的选择;2.酸酯摩尔比的确定;3.含磺酸基单体含量;4.链转移剂的选择;5.工艺的影响。
这些都影响链的长度所以在做聚羧酸复配的时候是有一定的顺序的,我们通常是先溶解缓凝剂,引气剂,溶解以后再加入聚羧酸的母液,最后才加入保塑剂和增稠剂,以免造成有些助剂不能完全溶解。
聚羧酸减水剂复配时用什么缓凝剂好?(1)选用的蔗糖、六偏磷酸钠,复掺0.03%时,与聚羧酸高效减水剂发生协同作用,不同程度地改善了水泥浆体的流动度,同时降低单掺聚羧酸高效减水剂时水泥浆体的经时损失。
水泥助磨剂的特性及其与混凝土减水剂的相容性研究
磨 。其 中,水泥物 料 的配 比 ( 介于 3 . 级和 4 . 级 25 25 水泥 之 间 )为 :熟料 7 % 粉 煤灰 2 % 矿渣 5 + 膏 O+ 0+ %石
5 。每次粉 磨3 g % k ,粉磨 时间 为2 m n 出磨 时间 为 5i,
5 i 。然后 对粉磨 后 的水泥 从细度 、 比表面积 、激 mn 光 粒度 分布 、胶 砂强 度 、标准 稠度用 水量 、凝 结 时
1 6 .8
TE A
0 0 .4
0. 0i TI A P 0. 5 O1 O 03
.
7 1 .%
9. 3% 8. 0% 7 9% . 7 % .3
449 3.6
44 0.1 7 42 83 9. 42 4.7 3 41 .6 5 3 4 .3i 26
关键 词:水泥助磨剂 颗粒 级配 强度 相 容性 减水剂 工作性
文 章 编 号 : 2 1 - 8 2 ( 0 )0 - 0 9 0 2898 2 1 1 202-7
1 引 言
为 了降低水 泥工 业 能耗 、节约 能源 、提 高粉 磨
效 率 ,在水 泥粉 磨过 程 中加入 少量 的助 磨剂 是改 善
粉 磨效 率 的有效 方法 之一 。但 是随着 水泥 助磨 剂在
③ 合成 型助 磨剂 (- A SG ):工业 品; ④ 复合 助 磨 剂 : 以s G 和 T A — A E 为主 要组 分 复
配 ,工 业 品 。
( )减水剂 :聚羧酸 高效减水剂 ( 0 浓度 ) 5 5%
( )骨料 :天然中砂 ;碎石 ( 6 最大粒径3u );  ̄n
2 1耳N . 0 1 O2
RE ARC AN APPLC I SE H D I AT ON研 究 与应 用
减水剂主要成分组成,减水剂配方分析技术及生产工艺
减水剂主要成分组成,减水剂配方分析技术及生产工艺本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March减水剂主要成分组成,配方分析技术及生产工艺导读:本文详细介绍了减水剂的背景,分类,配方等等,需要注意的是,本文中所列出配方表数据经过修改,如需要更详细的内容,请与我们的技术工程师联系。
减水剂是一种在维持混凝土坍落度不变的条件下,能减少拌合用水量的混凝土外加剂。
苏州禾川化学引进国外尖端配方解析技术,致力于减水剂成分分析,配方还原,研发外包服务,为建筑助剂相关企业提供一整套配方技术解决方案。
一. 背景硅酸盐水泥水化过程一般分为诱导前期、诱导期、加速期、减速期和稳定期五个阶段。
缓凝剂的作用实质上是延长水泥水化的诱导期,主要通过延缓水泥与水的水化作用,达到缓凝目的。
减水剂大多属阴离子型表面活性剂,掺入到混凝土中后,减水剂中的负离子–SO42-、-COO- 就会在水泥粒子的正电荷 Ca2+矿的作用下而吸附于水泥粒子上,形成扩散双电层(Zeta电位)的离子分布,在表面形成扩散双电层的离子分布,使水泥粒子在静电斥力作用下分散,使混凝土流动化。
Zeta 电位的绝对值越大,减水效果就越好。
禾川化学是一家专业从事精细化学品分析、研发的公司,具有丰富的分析研发经验,经过多年的技术积累,可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库,彻底解决众多化工企业生产研发过程中遇到的难题,利用其八大服务优势,最终实现企业产品性能改进及新产品研发。
样品分析检测流程:样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。
有任何配方技术难题,可即刻联系禾川化学技术团队,我们将为企业提供一站式配方技术解决方案!二.减水剂的分类2.1聚烷基芳基磺酸盐高效减水剂萘系高效减水剂合成原理是由工业萘、浓硫酸、甲醛及碱在一定反应条件下经磺化、水解、缩合及中和反应而成。
聚羧酸高性能减水剂产品介绍及功能
聚羧酸高性能减水剂产品介绍聚羧酸系高性能减水剂是近年来我国出现并应用的新一代减水剂,也是高性能减水剂的第一代产品。
它的出现适应了高性能混凝土的发展,相对于萘系高效减水剂、脂肪族高效减水剂、氨基磺酸盐高效减水剂,聚羧酸高性能减水剂具有更好的应用性能和推广价值,目前正在取代其他产品而逐渐成为国内应用最广泛的外加剂。
郑州展浩化工技术有限公司生产的聚羧酸品种为国内最先进的专利技术,具有科技含量高、应用前景好、综合性能优的特点。
其在技术性能指标和性价比方面都达到了国际先进水平,经与国内外同类产品比较,具有明显的以下特点:一掺量低,减水率高减水率最高可达45%,能够轻松配制高强及高性能混凝土。
二坍落度损失小对混凝土拌合物的工作性保持性很好,能够适应混凝土的长距离运输。
三与水泥相容性好水泥适应面更广,能够适应搅拌站对不同水泥的应用要求。
四收缩率比小有利于改善混凝土的体积稳定性和耐久性。
五含气量低能够适用不同类型混凝土对含气量的要求。
六不含氯离子,碱含量极低本产品生产时不含碱,因化工原料引入的总碱含量不大于0.1%。
七产品稳定性好本产品为无色透明液体,不沉淀不结晶,能够适用原色原浆混凝土。
八绿色建材产品本产品生产过程无污染,产品无毒无害,不易燃易爆,为绿色环保产品。
聚羧酸高性能减水剂产品功能1 改善混凝土或砂浆拌合物施工时的和易性;2 提高混凝土或砂浆的强度及其他物理力学性能;3 节约水泥或代替特种水泥;4 加速混凝土或砂浆的早期强度发展;5 调节混凝土或砂浆的凝结硬化速度;6 调节混凝土或砂浆的含气量;7 降低水泥初期水化热或延缓水化放热;8 改善拌合物的泌水性;9 提高混凝土或砂浆耐各种侵蚀性盐类的腐蚀性;10 减弱碱-集料反应;11 改善混凝土或砂浆的毛细孔结构;12 改善混凝土的泵送性;13 提高钢筋的抗锈蚀能力;14 提高集料与砂浆界面的粘结力,提高钢筋与混凝土的握裹力;15 提高新老混凝土界面的粘结力等。
混凝土外加剂中聚羧酸盐减水剂的制备原理及作用机理
混凝土外加剂中聚羧酸盐减水剂的制备原理及作用机理聚羧酸盐高性能减水剂是由带有磺酸基、羧基、氨基以及含有聚氧乙烯侧链等的大分子化合物,在水溶液中,通过自由基共聚原理合成的具有梳型结构的高分子表面活性剂。
合成聚羧酸盐高性能减水剂所需的主要原料有:甲基丙烯酸、丙烯酸、丙烯酸乙酯、丙烯酸羟乙酯、烯丙基磺酸钠、甲基丙烯酸甲酯、2-丙烯酰胺基-2-甲基丙烯酸、甲氧基聚氧乙烯甲基丙烯酸酯、乙氧基聚乙二醇丙烯酸酯、烯丙基醚等,在聚合过程中可采用的引发剂为:过硫酸盐水性引发剂、过氧化苯甲酰、偶氮二异丁氰;链转移剂有:3-疏基丙酸、疏基乙酸、疏基乙醇以及异丙醇等。
虽然聚羧酸盐高性能减水剂是一种新型减水剂,具有许多突出的优点,但其作用机理目前仍尚未完全清楚,因此总结了以下一些常见观点,仅供参考:(1)聚羧酸类聚合物对水泥有较为显著的缓凝作用,主要由于羧基充当了缓凝成分,r-coo~与ca2+离子作用形成络合物,降低溶液中的ca2+离子浓度,延缓ca(oh)2形成结晶,减少c-h-s凝胶的形成,延缓了水泥水化。
(2)羧基(-cooh),羟基(-oh),胺基(-nh2),聚氧烷基(-o-r)n等与水亲和力强的极性集团主要通过吸附、分散、湿润、润滑等表面活性作用,对水泥颗粒提供分散和流动性能,并通过减少水泥颗粒间摩擦阻力,降低水泥颗粒与水界面的自由能来增加新拌商品混凝土的和易性。
同时聚羧酸类物质吸附在水泥颗粒表面,羧酸根离子使水泥颗粒带上负电荷,从而使水泥颗粒之间产生静电排斥作用并使水泥颗粒分散,导致抑制水泥浆体的凝聚倾向(dlvo理论),增大水泥颗粒与水的接触面积,使水泥充分水化。
在扩散水泥颗粒的过程中,放出凝聚体锁包围的游离水,改善了和易性,减少了拌水量。
(3)聚羧酸分子链的空间阻碍作用(即立体排斥)。
聚羧酸类物质份子吸附在水泥颗粒表面呈“梳型”,在凝胶材料的表面形成吸附层,聚合物分子吸附层相互接近交叉时,聚合物分子链之间产生物理的空间阻碍作用,防止水泥颗粒的凝聚,这是羧酸类减水剂具有比其他体系更强的分散能力的一个重要原因。
水泥减水剂、早强剂简介
专业术语,建材的一种.化学助剂类.目前应用广泛.用于混凝土的减水剂,化学名称为:亚甲基二甲基二萘磺酸钠聚合物。
分子式:制造方法:以甲基萘和三氧化硫为原料,经磺化、缩合、中和等反应,最后经干燥得成品。
减水剂的聚合度一般为6—12左右,即:n=6—12,如果聚合度为1—3,则作为分散剂用。
工艺方框图:混凝土早强剂是指能提高混凝土早期强度的外加剂,多在冬季或者紧急抢修时采用。
混凝土早强剂对混凝土后期强度并无显著影响。
常用的早强剂有以下三种:1)氯化物系早强剂如CaCl2,效果好,除提高混凝土早期强度外,还有促凝、防冻效果,价低,使用方便,一般掺量为1%~2%,缺点是会使钢筋锈蚀。
在钢筋混凝中,CaCl2掺量不得超过水泥用量的1%,通常与阻锈剂NaNO2复合使用。
2)硫酸盐系早强剂如硫酸钠,又名元明粉,为白色粉末,适宜掺量为0.5%~2%,多为复合使用,如NC,是硫酸钠、糖钙与青砂混合磨细而成的一种复合早强剂。
3)有机物系早强剂有机物系列早强剂主要有三乙醇胺、三异丙醇胺、甲醇、乙醇等等,最常用的是三乙醇胺。
三乙醇胺为无色或淡黄色透明油状液体,易溶于水,一般掺量为0.02%~0.05%,有缓凝作用,一般不单掺,常与其他早强剂复合使用。
《公路工程水泥混凝土外加剂与掺合料应用技术指南》4.2普通减水剂及高效减水剂4.2.1 主要品种1 普通减水剂(1)木质素磺酸盐类:木质素磺酸钙、木质素磺酸钠、木质素磺酸镁及丹宁(常用掺量范围0.15%-0.3%);(2)糖蜜类:如糖蜜、糖钙、糖钠(常用掺量范围0.1%-0.3%)。
2 高效减水剂1)多环芳香族磺酸盐类:萘和萘的同系磺化物与甲醛缩合物盐类、氨基磺酸盐(常用掺量范围0.3%-1.5%);2)水溶性树脂磺酸盐类:磺化三聚氰胺树脂、磺化古码隆树脂(常用掺量范围0.2%-1.5%);3)脂肪族类:聚羧酸盐类、聚丙烯酸盐类、脂肪族羟甲基磺酸盐高缩聚物(常用掺量范围0.2%-1.2%);4)其他:改性木质素磺酸钙、改性丹宁(常用掺量范围0.2%-1.2%)。
聚羧酸系减水剂合成路线
聚羧酸系减水剂合成路线1 从减水剂的作用机理看其分子结构从减水剂的作用机理看其分子结构对于萘系高效减水剂一般用Zeta电位表征分散作用的大小。
通常,Zeta电位值越大,水泥胶粒间的静电斥力越大,分散作用越显著。
而对于聚羧酸系高效减水剂,其Zeta电位值较低(仅为-10~-15mV),但同样具有优异的分散性。
利用Zeta电位已经无法解释。
目前公认的“空间位阻学说”能够解释聚羧酸系减水剂的机理。
通常认为聚羧酸系减水剂的减水效果关键是大分子链上的阴离子产生的阴离子效应和中性聚氧乙烯长侧链的空间阻碍作用。
从文献看目前合成聚羧酸系减水剂所选的单体主要有3种:(1)不饱和酸——马来酸酐、马来酸和丙烯酸甲基丙烯酸;(2)不饱和烯的衍生物——甲基丙烯磺酸钠、乙烯基磺酸钠、2-丙烯酰胺-2甲基丙基磺酸钠、甲基丙烯酸甲酯、甲基丙烯酸β羟基乙酯、丙烯酰胺等;(3)不同分子量的聚乙二醇、聚乙二醇单甲醚。
2合成方法的讨论高性能减水剂的分子结构设计趋向是在分子主链或侧链上引入强极性基团羧基、磺酸基、聚氧化乙烯基等,通过调节极性基与非极性基比例和聚合物分子量增大减水性;调节聚氧乙烯长侧链的分子量,增加立体位阻作用而提高分散性保持性能。
目前如何接枝聚氧乙烯长侧链已经成为这类减水剂合成的核心问题。
2.1先酯化后聚合“先酯化后聚合”即合成分为2步:第1步酯化反应,目前最主要是(甲基)丙烯酸或甲基丙烯酸甲酯与不同分子量的聚乙二醇在催化剂的条件生成聚乙二醇单(甲基)丙烯酸酯;第2步高分子聚合反应,主要是聚乙二醇单(甲基)丙烯酸酯、(甲基)丙烯酸、2-丙烯酰胺-2甲基丙基磺酸钠、甲基丙烯磺酸钠、乙烯基磺酸钠、甲基丙烯酸甲酯等单体自由基聚合,形成共聚物,即聚羧酸系减水剂。
2.2先聚合后酯化“先聚合后酯化”即合成分为2步:第1步高分子聚合反应:主要是(甲基)丙烯酸、2-丙烯酰胺-2甲基丙基磺酸钠、甲基丙烯磺酸钠、乙烯基磺酸钠、甲基丙烯酸甲酯等单体自由基聚合生成含有活性基团的高分子主链;第2步接枝聚乙氧基侧链:利用已经合成的高分子主链上的COOH与聚乙二醇的OH酯化脱水接枝聚乙二醇侧链,合成聚羧酸系减水剂。
减水剂品种及特点
减水剂品种及特点(一)定义减水剂是指在保持砂浆稠度基本相同的条件下,能减少拌合用水量的添加剂。
减水剂是外加集中应用面最广,使用量也最大的一种。
减水剂一般为表面活性剂。
(二)种类减水剂按功能分为:普通减水剂、高效减水剂、早强减水剂、缓凝减水剂、缓凝高效减水剂和引气减水剂。
(三)预拌砂浆中的应用超塑化剂的典型用途是自流平砂浆。
自流平砂浆中常用的超塑化剂主要有干酪素和三聚氰胺甲醛缩合物,它们对于保证自流平砂浆在一定的水灰比下具有良好的可工作性是必不可少的。
干酪素在薄层自流平砂浆中具有非常好的使用的效果,可使其具有良好的保水性和内聚性,从而降低自流平砂浆的离析和泌水倾向。
不过,干酪素是一种从牛奶中提炼出来的天然蛋白质产品,在水泥砂浆中使用会受砂浆初始高碱性条件作用(pH 12)或受砂浆中生长的微生物作用产生化学降解,即干酪素可以产生含有-NH2和/或-SH基团的物质,它们具有令人厌恶的气味。
而三聚氰胺甲醛缩合物常常由于残余甲醛的存在而出现甲醛排放的问题。
甲醛含量较高的合成超塑化剂1天后典型的排放量在1000-2000 µg/m3。
在室温下,这些化学物质足以挥发出来而引起一些症状,如对呼吸和眼睛的刺激。
因此干酪素和一些合成超塑化剂的使用在一些国家受到了限制甚至禁止。
此外,由于干酪素是一种天然产品,价格和质量上的波动也是其使用过程中存在的问题。
为了兼顾天然和合成超塑化剂的性能特点,并考虑到将VOC排放降低到最低程度,一些公司开发了具有附加的流化功能的可在分散胶粉系列产品来制备自流平砂浆,而无需添加超塑化剂。
其它类型的高效减水剂如萘系和胺基磺酸盐系减水剂也用于地面硬化剂和灌浆材料等干砂浆产品。
目前使用较为广泛的减水剂种类为木质素系减水剂、萘系、三聚氰胺高效减水剂以及聚羧酸盐系高效减水剂,各自的特点如下:⑴木质素系减水剂木质素系减水剂主要成分为木质素磺酸盐,包括木钙、木钠和木镁三种,为普通减水剂。
其减水率不高,而且缓凝、引气,因此使用时要控制适宜的掺量,否则掺量过大会造成强度下降且不经济,甚至很长时间不凝结,造成工程事故。
三异丙醇胺 制备
三异丙醇胺制备
三异丙醇胺(TIPA)是一种重要的有机化合物,广泛应用于化学、医药和农业等领域。
下面将详细介绍三异丙醇胺的制备方法。
首先,我们需要准备反应原料,包括异丙醇、氨气和催化剂。
异丙醇和氨气是制备三异丙醇胺的主要原料,催化剂可以提高反应速率和收率。
接下来是制备方法。
首先将异丙醇和氨气加入反应釜中,加热至反应开始。
此时,反应会迅速发生,需要密切观察反应釜内液面的变化。
当反应开始后,滴加催化剂,并控制反应温度在一定范围内。
继续反应至反应液浓度达到预期值,此时反应结束。
然后将反应釜冷却至室温,得到三异丙醇胺产品。
在产品纯度和收率方面,可以通过结晶、过滤等方法对产品进行提纯。
收率受到反应条件、催化剂种类等因素影响,需要优化实验条件以提高收率。
最后,要注意安全措施。
在实验过程中,要佩戴防护设备,如手套、口罩、护目镜。
同时,需要密切注意反应釜温度,避免高温和爆炸危险。
此外,要及时排放多余氨气,防止氨气泄漏导致中毒。
总之,通过以上步骤,我们可以成功制备三异丙醇胺。
三异丙醇胺 制备
三异丙醇胺制备
三异丙醇胺是一种有机化合物,结构式为[CH3CH(OH)CH2]3N。
为白色结晶固体,具有弱碱性,易燃。
由于三异丙醇胺与长链脂肪酸生成的盐有良好的着色稳定性,用作乳化剂,制取锌酸盐添加剂、黑色金属防锈剂、切削冷却剂、水泥增强剂、印染柔软剂、气体吸收剂和抗氧剂,以及用作肥皂、洗涤剂和化妆品等助剂,也可用于医药原料,照相显影液溶剂。
人造纤维工业中作石蜡油的溶剂。
密度(g/mL,50/20ºC):0.9996
密度(g/mL,60/20ºC):0.9909
黏度(mPa·s,60ºC):138
蒸气压(kPa,20ºC):1.33
溶解性:溶于水、乙醇、乙醚等。
制备方法
由环氧丙烷与氨反应制得,是生产异丙醇胺的联产品。
化学性质和三乙醇胺相似。
用阮来镍还原时生成异丙醇。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三异丙醇胺的用途和性能能
(1)用途(Useage)
三异丙醇胺〔1,1,1″氨基-2-丙醇,简称TIPA〕三种同系物产品。
属烷醇胺类物质,是一种具有胺基和醇性羟基的醇胺化合物,由于它的分子中既含有氨基,又含有羟基,因此具有胺和醇的综合性能,具有广泛的工业用途,是一种重要的基础性化工原料。
(2)性能:
1、分散性更好:应用在水泥助磨剂中时,起到助磨剂作用的根本原理是,二者作为表面活性剂所具有的分散性,因三异丙醇胺的烷链和羟基异构的空间立体结构,而使得三异丙醇胺的分散性优于三乙醇胺;而分散性是水泥的重要指标,在实际应用中,三异丙醇胺对水泥的提产效果要优于三乙醇胺,且对水泥的流动性改善也优于三乙醇胺。
2、早期增强性能:二者都是早强剂,但三乙醇胺扭转了水泥的早期凝结特性,从而达到早强的效果,而三异丙醇胺是通过促进早期凝结特性达到早强的效果。
具体说就是三乙醇胺促进铝酸盐的早期水化,延缓硅酸盐的水化,提高了早强,但缩短了凝结时间;三异丙醇胺通过促进较难水化的
铁酸盐的水化及分散性达到提高水泥矿物的水化程度,从而提高早期强度。
3、后期增强性能:三乙醇胺主要对早期强度有所促进,而三异丙醇胺通过促进难水化矿物的水化和提高水泥的分
散性,大大提高水泥的后期强度,国外试验表明在后期强度可提高3个兆帕以上,甚至5-12个兆帕。
4、应用性能稳定:三乙醇胺的应用对其掺量有明显的限制,当掺量超过0.1%达到超量时,有时会产生闪凝现象,影响水泥的凝结特性;三异丙醇胺的掺量范围为0.001%到0.2%,而随着掺量的增加,会逐渐提高增强效果。
聚羧酸减水剂的成分说明
其成分说明如下:
(1)高减水率:本产品在掺量为0.15~0.3%(以固体含量计),减水率为18~40%,可满足超低水灰比、高流动性混凝土的需要,同时节约水泥10~20%。
(2)低坍落度损失:本产品在合成过程中引入大分子长侧链,一方面抑制水化,另一方面提供空间位阻作用,可使浆体长时间保持塑性,具有较好的坍落度保持性。
(3)优良的工作性:用本产品配制的混凝土具有良好的和易性,不离析,不分层,粘聚性好,适合长距离运输及泵送。
(4)高耐久性:本产品采用自由基水溶液聚合,氯离子含量极少,只采用少量的碱中和,碱含量极低,碱含量及氯离子含量相对比较稳定,低氯低碱可大幅度提高混凝土的耐久性。
(5)低收缩、防开裂:本产品可以降低水化热,延缓放热峰,合适大体积混凝土,可有效减小混凝土因为水化温差而引起的开裂。
(6)绿色环保:本产品采用才用自由基水溶液聚合,原料中不含甲醛及其他污染物,合成过程中无污水废水排放,超低环境负荷,属于新型绿色环保型建筑材料。
石家庄海森化工有限公司是专业聚羧酸减水剂生产家!有意者请与我们联系!。
