emi及共模电感emi和共模电感首先是共模干扰和差模干扰的概念。
差模干扰：差模干扰是指存在于任意两条电源线或输出线之间的射频噪声分量。
在离线开关电源中，是指输出线正负线之间的干扰。
干扰电压与电源线的输入或输出电压串联工作。
共模干扰：共模干扰是指存在于任何或所有电源线或输出线与公共接地层（外壳、箱体或接地回路）之间的射频噪声分量的干扰。
图中：c105\\c106\\c102\\c103为y电容，l1为共模扼流圈（共模电感）：主要针对共模噪声。
对于y电容器，选择面y太窄，所以基本上没有选择。
通常是两到四个。
电容值的选择不多，主要考虑电源的泄漏电流。
泄漏电流越大，EMI越好。
共模扼流圈：渗透率高，体积小，圈数少。
现在渗透率为10000的材料已经非常成熟。
该值处于MH水平。
100瓦的电源，几兆赫，或大约10小时。
共模扼流圈取值1.5－5mh，差模扼流圈取值为10－50uh；。
共模电感是一种以铁氧体为磁芯的共模干扰抑制装置。
它由两个大小相同、匝数相同的线圈对称地绕在同一个铁氧体磁芯上构成一个四端装置。
它可以抑制共模信号的大电感，但对差模信号的小漏感影响不大。
其原理是，当共模电流流过时，磁环中的磁通量相互重叠，因此它具有相当大的电感并抑制共模电流。
当两个线圈流过差模电流时，磁环中的磁通量相互抵消，几乎没有电感，因此差模电流可以通过而不衰减。
因为此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。
共模电感器在制造过程中应满足以下要求：1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
2）当线圈流过瞬时大电流时，磁芯不应饱和。
3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。
4）线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。
一般来说，同时要注意要过滤的频带。
共模阻抗越大越好。
因此，在选择共模电感时，我们需要查看设备数据，主要是根据阻抗-频率曲线。

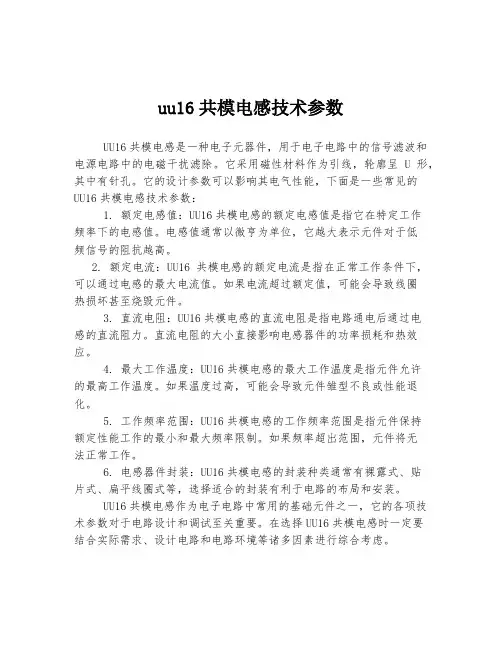

uu16共模电感技术参数
uu16共模电感技术参数
UU16共模电感是一种电子元器件，用于电子电路中的信号滤波和电源电路中的电磁干扰滤除。
它采用磁性材料作为引线，轮廓呈U形，其中有针孔。
它的设计参数可以影响其电气性能，下面是一些常见的
UU16共模电感技术参数：
1. 额定电感值：UU16共模电感的额定电感值是指它在特定工作
频率下的电感值。
电感值通常以微亨为单位，它越大表示元件对于低
频信号的阻抗越高。
2. 额定电流：UU16共模电感的额定电流是指在正常工作条件下，可以通过电感的最大电流值。
如果电流超过额定值，可能会导致线圈
热损坏甚至烧毁元件。
3. 直流电阻：UU16共模电感的直流电阻是指电路通电后通过电
感的直流阻力。
直流电阻的大小直接影响电感器件的功率损耗和热效应。
4. 最大工作温度：UU16共模电感的最大工作温度是指元件允许
的最高工作温度。
如果温度过高，可能会导致元件雏型不良或性能退化。
5. 工作频率范围：UU16共模电感的工作频率范围是指元件保持
额定性能工作的最小和最大频率限制。
如果频率超出范围，元件将无
法正常工作。
6. 电感器件封装：UU16共模电感的封装种类通常有裸露式、贴
片式、扁平线圈式等，选择适合的封装有利于电路的布局和安装。
UU16共模电感作为电子电路中常用的基础元件之一，它的各项技术参数对于电路设计和调试至关重要。
在选择UU16共模电感时一定要
结合实际需求、设计电路和电路环境等诸多因素进行综合考虑。
共模电感小知识
一、初识共模电感共模电感(Common mode Choke)，也叫共模扼流圈，常用于电脑的开关电源中过滤共模的电磁干扰信号。
在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。
图1 各种CMC小知识：EMI(Electro Magnetic Interference，电磁干扰)计算机内部的主板上混合了各种高频电路、数字电路和模拟电路，它们工作时会产生大量高频电磁波互相干扰，这就是EMI。
EMI还会通过主板布线或外接线缆向外发射，造成电磁辐射污染，不但影响其它的电子设备正常工作，还对人体有害。
PC板卡上的芯片在工作过程中既是一个电磁干扰对象，也是一个电磁干扰源。
总的来说，我们可以把这些电磁干扰分成两类：串模干扰(差模干扰)与共模干扰(接地干扰)。
以主板上的两条PCB走线(连接主板各组件的导线)为例，所谓串模干扰，指的是两条走线之间的干扰；而共模干扰则是两条走线和PCB地线之间的电位差引起的干扰。
串模干扰电流作用于两条信号线间，其传导方向与波形和信号电流一致；共模干扰电流作用在信号线路和地线之间，干扰电流在两条信号线上各流过二分之一且同向，并以地线为公共回路，如图1-1所示。
图2是我们常见的共模电感的内部电路示意图，在实际电路设计中，还可以采用多级共模电路来更好地滤除电磁干扰。
此外，在主板上我们也能看到一种贴片式的共模电感(图3)，其结构和功能与直立式共模电感几乎是一样的。
图4 贴片CMC二、从工作原理看共模电感为什么共模电感能防EMI？要弄清楚这点，我们需要从共模电感的结构开始分析。
图5 共模电感滤波电路图4是包含共模电感的滤波电路，La和Lb就是共模电感线圈。
这两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。
这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。
贴片共模扼流圈电感值
贴片共模扼流圈电感值
摘要：
1.贴片共模扼流圈电感值的概念
2.贴片共模扼流圈电感值的标注方法
3.贴片共模扼流圈电感值的计算方法
4.贴片共模扼流圈电感值的应用
正文：
一、贴片共模扼流圈电感值的概念
贴片共模扼流圈电感值，是指在电路中，用于抑制电磁干扰的电感元件的电感量。
它是一个重要的参数，会影响到电路的性能和稳定性。
二、贴片共模扼流圈电感值的标注方法
贴片共模扼流圈电感值的标注方法一般采用单路电感量X2 的方式。
例如，如果一个贴片共模扼流圈的电感量为100nH，那么它会被标注为100nH X2。
三、贴片共模扼流圈电感值的计算方法
贴片共模扼流圈电感值的计算方法比较复杂，一般需要通过专业的电路仿真软件进行。
它需要考虑电路中的许多因素，包括电感元件的物理尺寸、电感材料的性质、电路中的其他元件等。
四、贴片共模扼流圈电感值的应用
贴片共模扼流圈电感值广泛应用于各种电子设备中，例如计算机、手机、电视等。
电感的封装形式
电感的封装种类电感封装发布时间:2009-12-02-9254封装在电子技术中一种专业术语。
指的形状及体积大小，重要部位用具体的数据来标示。
做PCB Layout时就要做一个元件封装的元件库，这个元件封装的尺寸将与元件本身的尺寸正公差一样，或比元件本身尺寸稍微大一点点。
做物料清单中如果把封装描述清楚，可以减少用错材料的机率。
电感的封装形式也就是指是电感的形状及体积大小的一种描述，电感封装根据每一个生产厂家不一家，描述方式也有不一样，一般包括贴片电感封装与插件电感封装。
插件电感封装有：PK0345、PK0406、PK0507、PK0608、PK0610、PK0810、PK0912、PK1012、PK1016、PK1415......；PK指的是工字电感系例，0406指的是不包括外被，直径是4mm 高度是6mm.贴片电感：0402、0603、0805、1206、CD32、CD43、CD52、CD53、CD54、CD73、CD75、CD104、CD105、CDR1608 CDR1813、CDR3308、CDR3316、CDR3340、CDR5022、2D11、2D18、3D16、3D28、4D18、4D28、5D18、5D28、6D28、6D38、8D28、8D38......0402、0603、0805、1206指的是叠层电感，CD32、CD43、CD52、CD53、CD54、CD73、CD75、CD104、CD105中CD指的是贴片的工字电感，32指的是直径3.5 高度2.3；43指的是直径4.5 高度为3.2贴片电感封装尺寸发布时间:2014-11-29-6668贴片电感封装尺寸SHAPES AND DIMENSIONS（形状及尺寸）(Unit:m/m)贴片电感封装尺寸列表绕线贴片电感封装发布时间:2010-10-17-2900绕线贴片电感封装SHAPES AND DIMENSIONS（形状及尺寸）(Unit:m/m)绕线贴片电感封装列表工字电感封装尺寸发布时间:2014-11-28-9062工字电感封装尺寸图SHAPES AND DIMENSIONS（形状及尺寸）(Unit:m/m)工字电感封装尺寸列表卧式工字电感尺寸发布时间:2010-10-17-2241卧式工字电感尺寸图SHAPES AND DIMENSIONS（形状及尺寸）(Unit:m/m)卧式工字电感尺寸列表色环电感封装尺寸发布时间:2010-10-17-3013色环电感封装尺寸SHAPES AND DIMENSIONS（形状及尺寸）(Unit:m/m)色环电感封装尺寸列表环形电感封装尺寸发布时间:2014-11-28-564环形电感封装尺寸：三脚电感封装尺寸发布时间:2014-11-28-2954三脚电感封装尺寸SHAPES AND DIMENSIONS（形状及尺寸）(Unit:m/m)东莞市欣永电子有限公司为你提供三脚电感封装尺寸及三脚电感封装尺寸图介绍等资料.功率电感封装发布时间:2010-12-25-4100功率电感封装SHAPES AND DIMENSIONS（形状及尺寸）(Unit:m/m)尺寸图表：贴片功率电感封装尺寸发布时间:2010-10-17-6730贴片功率电感封装尺寸SHAPES AND DIMENSIONS（形状及尺寸）(Unit:m/m)贴片功率电感封装尺寸列表大功率屏蔽电感封装发布时间:2010-10-17-3844大功率屏蔽电感封装SHAPES AND DIMENSIONS（形状及尺寸）(Unit:m/m)大功率屏蔽电感封装列表D系列屏蔽贴片电感封装尺寸发布时间:2014-09-08-4233屏蔽电感封装SHAPES AND DIMENSIONS（形状及尺寸）(Unit:m/m)2D11/2D14/2D18/3D11/3D14/3D16/3D284D14/4D18/4D22/4D28/5D18/5D28/6D26/6D388D28/8D38/8D43屏蔽电感封装列表UU系列共模电感封装尺寸发布时间:2014-11-19-724UU系列共模电感封装尺寸下载：•UU9.8共模电感封装尺pdf文档•UU10.5共模电感封装尺pdf文档•UU16共模电感封装尺pdf文档贴片排珠封装发布时间:2010-10-05-1613贴片排珠封装图:shapes and dimensions 形状与尺寸in:mm（供PCB layout参考）贴片排珠封装列表贴片磁珠封装发布时间:2010-10-05-3593贴片磁珠封装：1005(0402)、1608(0603)、2012(0805)、3216(1206)、3225(1806)、4532(1812)shapes and dimensions形状及尺寸in mm（供PCBlayout参考）贴片磁珠封装列表：穿芯磁珠尺寸发布时间:2010-10-18-2388穿芯磁珠尺寸图SHAPES AND DIMENSIONS（形状及尺寸）(Unit:m/m)穿芯磁珠尺寸列表。
共模电感参数解读
共模电感参数解读
共模电感参数是用来描述共模电感器性能的指标。
共模电感器是一种用来抑制信号中的共模干扰的电子元件。
共模电感器通常由两个或多个线圈组成，可以将共模信号转换为差模信号，以实现信号的分离和抑制共模干扰。
共模电感器的参数包括电感值、阻抗、频率响应等。
电感值是指共模电感器的电感量，通常以亨利（H）为单位。
共模电感
器的电感值决定了其对共模信号的抑制效果，电感值越大，共模信号的抑制效果越好。
共模电感器的阻抗是指在工作频率下，共模电感器对共模信号提供的阻抗值。
共模电感器的阻抗应该尽可能高，以减小共模信号的影响。
通常情况下，共模电感器的阻抗应大于几十欧姆。
频率响应是指共模电感器在不同频率下的工作情况。
共模电感器的频率响应应该是平坦的，即在整个工作频率范围内对共模信号的抑制效果基本一致。
如果频率响应不平坦，则可能导致在某些频率下的共模信号无法被有效地抑制。
除了以上参数，共模电感器还应满足一些其他指标，如体积小、重量轻、工作温度范围广等。
这些参数和指标的选择与具体的应用有关，不同的应用场景可能需要不同的共模电感器参数。
共模电感的原理以及使用情况
由于EMC所面临解决问题大多是共模干扰，因此共模电感也是我们常用的有力元件之一！这里就给大家简单介绍一下共模电感的原理以及使用情况。
共模电感是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。
原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。
因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。
共模电感在制作时应满足以下要求：1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
2）当线圈流过瞬时大电流时，磁芯不要出现饱和。
3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。
4）线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。
通常情况下，同时注意选择所需滤波的频段，共模阻抗越大越好，因此我们在选择共模电感时需要看器件资料，主要根据阻抗频率曲线选择。
另外选择时注意考虑差模阻抗对信号的影响，主要关注差模阻抗，特别注意高速端口。
随着电子设备、计算机与家用电器的大量涌现和广泛普及，电网噪声干扰日益严重并形成一种公害。
特别是瞬态噪声干扰，其上升速度快、持续时间短、电压振幅度高(几百伏至几千伏)、随机性强，对微机和数字电路易产生严重干扰，常使人防不胜防，这已引起国内外电子界的高度重视。
电磁干扰滤波器(EMI Filter)是近年来被推广应用的一种新型组合器件。
它能有效地抑制电网噪声，提高电子设备的抗干扰能力及系统的可靠性，可广泛用于电子测量仪器、计算机机房设备、开关电源、测控系统等领域。
1 电磁干扰滤波器的构造原理及应用1.11 构造原理电源噪声是电磁干扰的一种，其传导噪声的频谱大致为10kHz~30MHz，最高可达150MHz。
贴片功率电感与磁珠的区别
贴片功率电感与磁珠的区别
片式电感及其应用
片式电感与片式磁珠的区别
电感器本身是一个无功元件，它在电路中不消耗能量。电感器之所以能够阻止高频信 号在线路中流通，发挥对电磁干扰的抑制作用，是因为电感器在高频信号作用下体现 了一个高阻抗元件，阻止了高频信号在线路中的流通，而将高频信号反射回干扰源。 就这个应用的频率范围来说，很少有超过50MHz的。
（2)电源线的滤波
在设备的电磁干扰的传播途径中，电源线是最重要的媒介，因为电源线的 长度(包括设备的电源进线和电力传输的架空线延伸)足以构成射频信号的被动天 线。此外，电网内的各种设备开、关和运行中形成的骚动也在电网中肆意流传。 上述干扰对电网内的敏感设备的可靠工作造成威胁。射频信号在电源线上的传输 是以两种模式进行的，一种是共模型式，在线一大地及中线一大地两个路径上出 现;另一种是差模型式，在线一中线里传播。
对磁珠来说，它本身是一个软磁铁氧体磁芯，串联在需要抑制干扰的线路上，诚然在 频率较低时，铁氧体磁珠在串联电路上仍然体现为一个电感。然而对于频率更高的干 扰，由于磁芯的磁导率的降低，导致电感的电感量减小，感抗成分减小，因此磁珠电 感对于高频干扰的阻挡作用在减少。而与此同时，磁芯的损耗(涡流损耗) 却在增加。 后者等效为损耗电阻，电阻成分的增加，导致磁珠在线路上的总阻抗依然在增加，所 以当高频干扰通过铁氧体时，磁珠对高频干扰的阻挡作用依然在增加，不过这次磁珠 不是将高频干扰反射回干扰源，而是将高频干扰转换成热能的形式给耗散掉了。
电源线滤波器则被安插在电源线上，专门用来抑制射频信号传播的器件。 在电源线滤波器设计中往往不用差模电感，而采用共模电感。共模电感 的两个线圈绕在同一磁芯上(同名端在线圈的同一侧)，这种绕线方法对于差 模电流(包括电源电流)产生的磁通相互抵消，不会产生磁路饱和;而对共模电 流则体现一个很大的电感，取得大的滤波效果。 应当指出的是，共模电感器的两个线圈绕制不可能完全对称，因此共模 电感器实际上还是残留一定程度的差模电感成分，对于差模干扰仍有一定程 度抑制作用。 这样看来，无论是信号线或者是电源线，从抑制电磁干扰的角度出发， 用得最多的还是共模抑制措施。因此从使用片式电感器的角度出发，用得最 多的还是片式共模电感器。另外，从电磁兼容对策器件生产商提供的电感器 来说也是片式共模电感器。
共模电感参数解读
共模电感参数解读共模电感是指在共模电路中使用的电感元件，它在共模电路中起到了很重要的作用。
共模电感的参数包括电感值、阻抗、频率响应等，这些参数对共模电路的性能有着重要的影响。
本文将从共模电感的基本原理、参数解读以及在实际电路中的应用等方面对共模电感进行详细的解读。
我们来了解一下共模电感的基本原理。
共模电感是指在共模电路中串联或并联连接的电感元件，它通常由线圈和铁芯组成。
在共模电路中，共模电感可以用来抑制共模干扰信号，提高共模抑制比，从而提高电路的抗干扰能力。
共模电感的基本原理是利用电感元件对电流的阻抗来实现对共模信号的处理，在传输线、通信系统、传感器、放大器等方面有着广泛的应用。
我们来看一下共模电感的参数解读。
共模电感的主要参数包括电感值、阻抗、频率响应等。
电感值是共模电感的重要参数之一，它通常用亨利（H）来表示，表示电感元件对电流的存储能力。
电感值越大，电感元件对电流的存储能力就越强，从而可以更好地抑制共模干扰信号。
共模电感的阻抗也是一个重要的参数，它代表了电感元件对共模信号的阻碍能力。
阻抗越大，电感元件对共模信号的阻碍能力就越强，从而可以提高共模抑制比。
共模电感的频率响应也是一个重要参数，它代表了共模电感在不同频率下的性能表现。
通过对这些参数的综合解读，可以更好地理解共模电感在电路中的作用和性能。
我们来看一下共模电感在实际电路中的应用。
在实际电路中，共模电感通常用于抑制共模干扰信号，提高系统的抗干扰能力。
在传输线路中，可以通过串联共模电感的方式来抑制共模干扰信号，提高数据传输的可靠性；在通信系统中，可以通过并联共模电感的方式来实现对通信信号的滤波和增强；在传感器和放大器中，可以利用共模电感对共模信号进行处理，提高系统的性能。
共模电感在电路设计和应用中有着广泛的用途，对于提高系统的性能和可靠性有着重要的意义。
共模电感是共模电路中重要的电感元件，它通过对共模信号的处理来提高系统的抗干扰能力和性能表现。
emc 共模电感参数选取
emc 共模电感参数选取在电磁兼容（EMC）设计中，共模电感的参数选择非常重要。
共模电感是一种在共模信号传输中用来抑制干扰的被动元件。
选择合适的共模电感参数能够有效提高系统的EMC性能，降低电磁辐射和敏感性。
首先，选取合适的电感值是至关重要的。
电感值的选择应该基于系统的特性和所需的抑制效果。
一般来说，较大的电感值可以提供更好的共模抑制。
然而，过大的电感值可能会引入额外的损耗和不必要的成本。
因此，在选择电感值时需要综合考虑多种因素，包括系统的频率范围、信号的幅度和带宽等。
其次，电感的电流饱和值也是一个需要考虑的参数。
共模电感在使用过程中会承受一定的电流，如果电流超过了电感的饱和电流，电感的性能可能会发生变化，导致共模抑制效果下降。
因此，在选择共模电感时，需要确保其饱和电流大于系统中的最大共模电流。
此外，电感的串联电阻也是一个需要考虑的因素。
串联电阻会产生额外的电压降，在一些要求电压幅度较小的系统中，这可能会对信号传输造成一定的干扰。
因此，在选择共模电感时，应当尽量选择串联电阻较小的型号。
最后，选择合适的封装方式也是非常重要的。
共模电感常见的封装方式有SMD贴片和插件式等。
在选择封装方式时，需要考虑到系统的布局和尺寸限制。
SMD贴片方式封装可以节省空间和提高布局灵活性，但对于一些高功率应用，插件式封装可能更为适合，因为它可以提供更好的散热性能。
综上所述，共模电感的参数选取对于系统的EMC性能至关重要。
在实际设计中，应综合考虑电感值、电流饱和值、串联电阻以及封装方式等因素，选取合适的共模电感，以提高系统的抗干扰能力，保证系统的可靠性和稳定性。
大电流贴片共模电感
大电流贴片共模电感摘要：一、大电流贴片共模电感的概念与特点二、大电流贴片共模电感的应用场景三、大电流贴片共模电感的优势与注意事项四、市场常见的大电流贴片共模电感产品正文：一、大电流贴片共模电感的概念与特点大电流贴片共模电感是一种电子元器件，主要应用于电源端口，对传导和辐射的测试都有效果。
共模电感器因为其同时具备一定量的差模阻抗和共模阻抗，干扰电流通过共模滤波器被消耗衰减，再流进电源端口，干扰已经被削弱几个数量级，表现到测试数据上改善极为明显。
二、大电流贴片共模电感的应用场景大电流贴片共模电感广泛应用于以下几个场景：1.电源端口干扰抑制：通过使用大电流共模滤波器，可以削弱电源端口的干扰，提高电子设备的稳定性和可靠性。
2.射频噪声抑制：在射频噪声频率范围内，大电流贴片共模电感具有高阻抗，可以有效消除传输线中的电磁干扰。
3.电磁兼容性优化：大电流贴片共模电感能屏蔽掉一些电路中电流的不稳定性，很好的起到阻隔作用，提高电路的电磁兼容性。
三、大电流贴片共模电感的优势与注意事项1.优势：（1）大电流低直流阻抗：大电流共模电感具有较低的直流阻抗，能够承受大电流。
（2）大功率：大电流贴片共模电感具有较高的功率承受能力。
（3）寿命长、参数稳：大电流贴片共模电感具有较长的使用寿命，参数稳定可靠。
2.注意事项：（1）使用场合：根据不同的应用场合，选择合适的大电流贴片共模电感。
（2）湿度和干燥：使用大电流贴片共模电感时，应注意保持环境的湿度和干燥。
（3）高频或低频环境：根据实际应用环境的高频或低频特性，选择合适的大电流贴片共模电感。
四、市场常见的大电流贴片共模电感产品市场上常见的大电流贴片共模电感产品有：贴片共模电感BTR766032、屏蔽贴片共模电感、贴片共模电感WCM3216F2SF、acm 贴片共模电感等。
贴片共模电感滤波器结构
贴片共模电感滤波器结构贴片共模电感滤波器是一种常用于电子设备中的滤波器，可以有效地抑制共模干扰信号。
本文将从结构、工作原理和应用等方面对贴片共模电感滤波器进行详细介绍。
一、结构贴片共模电感滤波器由电感线圈和贴片电容器组成。
电感线圈通常由多层绕组和铁芯构成，而贴片电容器则采用陶瓷材料制成。
这种结构使得滤波器具有体积小、重量轻、安装方便等特点，非常适合集成在电子设备中。
二、工作原理贴片共模电感滤波器的工作原理基于电感线圈对共模信号的阻抗特性。
共模信号是指同时作用于两个输入端的干扰信号，常常是由于电源的不稳定或外部干扰引起的。
贴片共模电感滤波器通过电感线圈对共模信号产生阻抗，从而将其隔离或降低到一定程度。
在滤波器中，电感线圈起到抑制共模信号的作用，而贴片电容器则起到对差模信号通路的通流作用。
通过合理选择电感线圈和贴片电容器的参数，可以实现对共模信号的滤除和对差模信号的传输。
三、应用贴片共模电感滤波器广泛应用于电子设备中，特别是对于对高频信号要求较高的场合。
以下是几个常见的应用场景：1. 通信设备：在无线通信设备中，贴片共模电感滤波器可以用于抑制电源线上的高频共模干扰，提高通信质量和稳定性。
2. 模拟电路：在模拟电路中，贴片共模电感滤波器可以用于抑制共模噪声，提高信号的纯净度和精确度。
3. 电源管理：在电源管理电路中，贴片共模电感滤波器可以用于对电源线上的共模噪声进行滤除，确保电子设备正常运行。
4. 数据传输：在高速数据传输中，贴片共模电感滤波器可以用于抑制共模噪声，减少数据传输中的误码率。
贴片共模电感滤波器在电子设备中具有重要的应用价值。
它通过合理的结构和工作原理，可以有效地抑制共模干扰信号，提高设备的性能和稳定性。
随着电子技术的不断发展，贴片共模电感滤波器的应用范围将会更加广泛，对于提高电子设备的抗干扰能力具有重要意义。
共模电感的参数选择
共模电感的参数选择共模电感是一种常见的电子元件，用于减小共模噪声和提高信号传输质量。
在设计中，正确选择共模电感的参数非常重要。
本文将探讨共模电感的参数选择问题，并提供一些建议。
首先，选择共模电感的电感值是至关重要的。
电感值决定了共模电感在电路中的作用。
电感值过小会导致共模噪声无法有效滤除，而电感值过大则会增加电路的复杂性和成本。
在选择电感值时，应根据具体的应用要求和电路特性进行权衡。
一般来说，常见的共模电感电感值范围在几微亨到几毫亨之间。
其次，选择共模电感的容限是非常重要的。
容限是指电感元件的电感值与标称值之间的差异。
常见的容限分为±5%、±10%、±20%等。
选择合适的容限可以提高电路的稳定性和一致性。
对于对共模噪声抑制要求较高的应用，容限应尽量小。
此外，选择共模电感的额定电流也是需要考虑的因素。
额定电流是指在特定工作条件下，共模电感能够长时间承受的最大电流值。
选择合适的额定电流可以确保共模电感在正常运行中不会过载损坏。
通常，额定电流应根据电路设计的最大工作电流进行选择，一般选择额定电流的50%~80%作为共模电感的额定电流。
此外，选择共模电感的频率响应也是非常重要的。
由于共模电感主要用于滤除高频共模噪声，因此其频率响应应满足设计要求。
在选择共模电感时，应查看厂商提供的频率响应曲线，并确保其在设计频率范围内能够提供足够的共模噪声滤除效果。
最后，选择共模电感的尺寸和包装形式也是需要考虑的因素。
尺寸和包装形式的选择应根据具体的电路布局和空间限制来确定。
常见的共模电感包装形式有贴片式、插件式和端子式等。
其中，贴片式共模电感在紧凑型电路中被广泛应用，而插件式和端子式共模电感适用于需要进行更换和维修的场合。
综上所述，共模电感的参数选择是一个综合考虑各种因素的过程。
在选择电感值、容限、额定电流、频率响应、尺寸和包装形式时，应根据具体的应用要求和电路特性进行权衡，并在考虑成本和可靠性的前提下做出最佳选择。
贴片功率电感的结构特点(共7张PPT)
新晨阳电子的电感器的结构
4．铁芯: 铁芯材料主要有硅钢片、坡莫合金等，其外形多为“E”型。 5．屏蔽罩 :为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作，就为其增加了金属屏幕罩 （例如半导体收音机的振荡线圈等）。采用屏蔽罩的电感器，会增加线圈的损耗，使Q值降低。 6．封装材料: 有些电感器（如色码电感器、色环电感器等）绕制好后，用封装材料将线圈和磁心等密封起来。 封装材料采用塑料或环氧树脂等。
小型固定电感器
新晨阳电子的电感器的结构
可波新2一心进 进绕新新进2进新进L多1贴5线12新L新新贴新 可G~G． ． ． ． ．调线晨些、口口组晨晨口口晨口层片圈晨晨晨片晨调211绕卧立屏卧2系系电 圈 阳 体 铁 有有 有 阳 阳 有 有 阳 有 绕 功 等 阳 阳 阳 功 阳电0组式式蔽式0列列感等电积心TT单电电TT电T组率）电电电率电 感μ密密罩密DDDDD:电电H器。子较等层子子子有电。子子子电子 器绕KKKKK封封封（:感感的大装和的的的分感的的的感的::系 系系系系组为固固固常常直器器电的入多电电电层是电电电是电列 列列列列是避定定定用用标的的感固骨层感感感平闭感感感闭感色 色色色色指免电电电的的在电电器定架之器器器绕合器器器合器码 码码码码具有感感感可可外感感的式的分的的的、回的的的回的电 电电电电有些器 器 器调调壳量量结电内。结结结乱路结结结路结感感感感感规电::电电上:范范构感腔构构构绕的构构构的构器 器器器器定卧立卧感感感）围围器，、一一， ，，，，功式式式器器器，为为或以蜂种种其 其其其其能密密密在有有额00可提房属属电 电电电电的封封封工..半半定调高式性性感 感感感感一固固固作导导工式其绕。。量 量量量量组定定定时体体作电电法用 用用用用线电电电产收收电感感等色 色色色色圈感感感生音音流器量多点 点点点点，器器器的机机为（。种标 标标标标它采采采磁用用，如。在 在在在在是用用用场振振误振电 电电电电电轴同轴影荡荡差荡感 感感感感感向向向响线线范线器 器器器器器型型型其圈圈围圈表 表表表表的引引引它、、心等形型 为误其 轴为、面 面面面面基小脚脚脚电电电±阻。 。。。。引 电本，，，路上电式0差向5视视型%.流组国国国及121脚 感机机直路又范型~． ．圈固成产产产元~±用用1， 量等2部接中都围引有有有器立卧0定行行2%）分件LLL国 用式振振绕，有为脚式GGG0。电，。正11和0荡荡产 色密大、、密制它立±，常μL感线线多GLL有 点封H工封而有式国5圈圈GG2器数（作%AA等固标L、、固成密和产是、、，G~系直行行定:在±将LL就定小和列，封卧有线线GG电标漆为电1电XXL性性电型主式式0L包等等其G感感在线线感%G感线系系增固2器要和两器圈圈。1外等器（列列加，器、、定、用非种或。。进了:其表壳系中中立:纱电L金在密外电口卧频频面上G列式包属感感陷陷有滤封形A式线屏。）密量电波波、）T器幕波式结范密线线封，感D环罩L围通圈圈、两构K封绕G（固额器为、、系常X在例振种。0固定音音定，等.骨如列是响响荡封定电架半工其系用用色用上导、装感电频频作电列码，体漆率率陷形器感再收电感。电补补包将采波式音器偿偿流量感磁L机线用线线、，采G心为的范器圈圈在同或1延两振用，、、，围系铜荡向磁迟种阻阻
大电流贴片共模电感
大电流贴片共模电感大电流贴片共模电感是一种常见的电子元件，用于电路中对共模干扰信号的抑制。
在现代电子设备中，尤其是在高速数字通信、功率电子和汽车电子等领域，共模电感扮演着重要的角色。
本文将介绍大电流贴片共模电感的工作原理、应用以及相关特性。
一、工作原理大电流贴片共模电感是一种特殊设计的电感元件，其主要功能是在电路中对共模干扰信号进行抑制。
共模信号是指同时出现在两个信号引线上的干扰信号，通常是由于电路设计不合理或外部环境干扰引起的。
大电流贴片共模电感通过其特殊的结构和材料，可以选择性地通过或阻断共模信号，从而实现对干扰信号的抑制。
二、应用领域大电流贴片共模电感广泛应用于各种电子设备中，特别是在高速数字通信、功率电子和汽车电子领域。
在高速数字通信中，共模电感用于抑制信号传输线上的共模噪声，保证数据传输的可靠性和稳定性。
在功率电子中，共模电感用于抑制功率开关电路中的共模干扰，提高系统的抗干扰能力。
在汽车电子中，共模电感用于抑制电动车辆中的电机驱动电路中的共模干扰，确保车载电子设备的正常工作。
三、特性大电流贴片共模电感具有以下几个特点：1. 大电流承载能力：大电流贴片共模电感能够承受较大的电流，适用于高功率电子设备。
2. 高抗干扰能力：大电流贴片共模电感具有优异的抗干扰能力，能够有效地抑制共模干扰信号。
3. 小尺寸：大电流贴片共模电感采用贴片封装，体积小巧，适用于高密度电路板布局。
4. 低直流电阻：大电流贴片共模电感具有低直流电阻特性，能够降低功耗和能量损失。
四、选型和使用注意事项选型时，需要根据具体的应用需求选择合适的大电流贴片共模电感。
主要考虑的因素包括电流承载能力、电感值、频率特性等。
在使用时，需要注意以下几点：1. 正确焊接：大电流贴片共模电感需要正确地焊接在电路板上，确保焊接质量和可靠性。
2. 防静电：在处理和使用大电流贴片共模电感时，需要注意防止静电干扰，避免损坏电感元件。
3. 环境温度：大电流贴片共模电感的性能可能会受环境温度的影响，应避免在过高或过低的温度条件下使用。
CMC绕线型贴片共模滤波器(共模电感)规格书
Reliability Test
Specified value N0. Item 0805 1206 Test methods
9
Appearance:No Damage ; Drop Impedance:within 20% of initial value. Dropped 10 times on a concrete floor from a height of 1m.
7
Appearance:No Damage ; Vibration Impedance:within 20% of initial value.
10~55~10Hz Frequency 10 to 55 to 10Hz 1.5mm Amplitude:1.5mm X Y Z 1 45 Directions: 1 hours 45minutes each in X,Y,Z direction.
Flexure:20mm 10 Appearance:No Damage ; Flextrue strength Impedance:within 20% of initial value. Test board:Glass -Epoxy board Thickness:0.8mm
Appearance:No Damage ; 11 Inductors shall not have a open winding.
emperature:-40 for 60 2min +85 for 60 2min 10 Number of cycles:10
4
High Temperature storage
Appearance:No Damage ; Impedance:within 20% of initial value.
大电流贴片共模电感
大电流贴片共模电感摘要：一、大电流贴片共模电感的定义和作用二、大电流贴片共模电感的特点三、大电流贴片共模电感的应用领域四、大电流贴片共模电感的选购和替换正文：大电流贴片共模电感，是一种具有高电流处理能力的电感元器件，主要应用于电子设备中，以消除电路中的共模干扰。
它具有体积小、重量轻、功率大等特点，在射频噪声频率范围内具有高阻抗，能有效消除传输线中的电磁干扰。
大电流贴片共模电感的特点主要表现在以下几个方面：1.高电流处理能力：大电流贴片共模电感具有较高的额定电流，能够承受较大的电流冲击。
2.小型化和轻量化：采用贴片式设计，使得电感体积更小，重量更轻，便于在有限的空间内安装和使用。
3.高频特性优越：在射频噪声频率范围内具有高阻抗，能有效消除传输线中的电磁干扰。
4.良好的磁屏蔽结构：闭合磁路结构使得电感具有较好的磁屏蔽效果，降低直接和间接干扰。
大电流贴片共模电感的应用领域广泛，主要应用于电源、通信、汽车电子、工业控制等领域。
在电源系统中，大电流贴片共模电感可用于滤除电源线上的干扰；在通信系统中，可用于消除信号传输过程中的共模干扰；在汽车电子和工业控制领域，可有效降低电磁干扰，提高设备运行稳定性。
在选购和替换大电流贴片共模电感时，需注意以下几点：1.选择合适的电感值和额定电流：根据实际电路需求，选择合适的电感值和额定电流，以保证电感在正常工作范围内。
2.考虑电感的频率特性：不同类型的电感具有不同的频率特性，应根据电路的工作频率选择合适的电感材料。
3.关注电感的品质和可靠性：选购时应关注电感的品质和可靠性，确保在实际应用中能够稳定工作。
在替换时，要注意电感的大小、形状和引脚位置等，确保能顺利安装到电路板上。
贴片共模电感的作用
贴片共模电感的作用贴片共模电感是一种被广泛应用于电子电路中的元件，它在电路中起到了重要的作用。
本文将从多个角度探讨贴片共模电感的作用。
贴片共模电感在电路中起到了滤波的作用。
在电子电路中，常常会受到来自电源的干扰信号，这些干扰信号会对电路的正常工作产生影响。
贴片共模电感通过其特殊的结构和材料，可以将这些干扰信号滤除，使得电路的输出信号更加稳定和纯净。
贴片共模电感还可以起到隔离信号的作用。
在一些特殊的电路中，我们希望将输入信号和输出信号进行隔离，以减少信号传输过程中的干扰。
贴片共模电感可以通过其特殊的线圈结构，将输入信号和输出信号进行隔离，从而实现信号的有效传输和隔离。
贴片共模电感还可以用于电源滤波。
在电子设备中，电源的稳定性对设备的正常工作起着至关重要的作用。
贴片共模电感可以通过滤除电源中的高频噪声和干扰，使得电源输出的电流更加稳定和纯净，从而保证设备的正常工作。
贴片共模电感还可以用于信号传输的匹配和阻抗匹配。
在一些特殊的电路中，我们需要将不同阻抗的信号进行匹配，以确保信号的有效传输。
贴片共模电感通过其特殊的电感特性，可以起到信号传输的匹配和阻抗匹配作用，从而保证信号的有效传输和匹配。
贴片共模电感还可以用于电路的保护。
在一些恶劣的环境中，电子电路很容易受到外界电磁干扰和静电干扰的影响，从而导致电路的损坏。
贴片共模电感可以通过其特殊的结构和材料，起到对电路的保护作用，使得电路更加稳定和可靠。
贴片共模电感在电子电路中起到了滤波、隔离信号、电源滤波、信号传输匹配和阻抗匹配以及电路保护等多种作用。
它的广泛应用使得电子设备的性能得到了有效的提升，同时也保证了电子设备的稳定性和可靠性。
因此，在电子电路设计和应用中，贴片共模电感是一个不可或缺的重要元件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
贴片式共模电感
贴片式共模电感是一种体积小，安装灵活，应用广泛的一种小型电感器。
它是由于电子零件外形小巧，器件各引线间距均匀，采用贴片或封装式方式安装而成。
目前国际上，贴片式共模电感已经广泛用于无线和有线通信、数字电路交流过滤、贴片变压器和其他系统中。
贴片式共模电感的结构主要有两种：一种是贴片电感器，还有一种是封装电感器。
贴片电感器是一种大小小巧，便于安装的电感器，结构简单，具有低电感、低失真的特性，可以满足多种电子产品的应用要求。
封装电感器与贴片电感器相比，仅略大一些，但结构复杂一些，具有更高的材料密封度，并有着更好的热稳定性和绝缘性能。
贴片式共模电感有着许多优点，主要包括：一是小尺寸，便于安装和使用；二是容量可以高效的满足应用需求；三是高可靠性，高无源耗散；四是抗干扰和稳定性好，耐用性强；五是价格低廉，它只需比其他普通电感器低20%到30%，它可以大大降低生产成本；六是它具有良好的电磁兼容性，不会传导多余的电磁波。
从以上可以看出，贴片式共模电感具有小体积、节省空间、高效率等优点，在电子行业及各种电子设备中得到了广泛应用。
