激光器外部控制模式接线说明

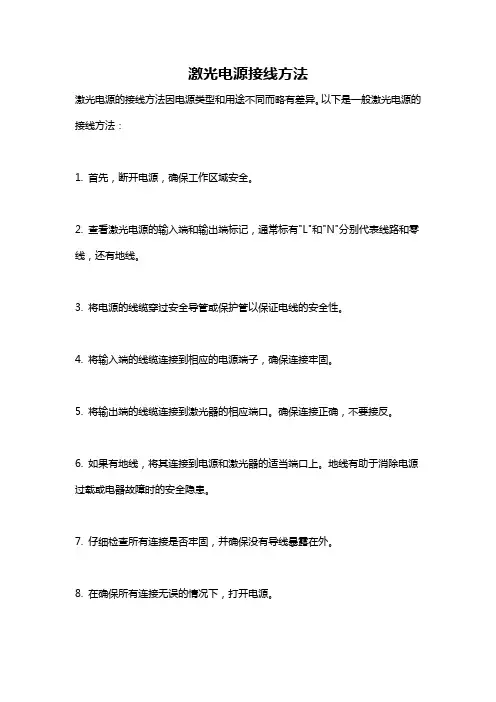

激光电源接线方法

激光电源接线方法
激光电源的接线方法因电源类型和用途不同而略有差异。

以下是一般激光电源的接线方法：
1. 首先，断开电源，确保工作区域安全。

2. 查看激光电源的输入端和输出端标记，通常标有"L"和"N"分别代表线路和零线，还有地线。

3. 将电源的线缆穿过安全导管或保护管以保证电线的安全性。

4. 将输入端的线缆连接到相应的电源端子，确保连接牢固。

5. 将输出端的线缆连接到激光器的相应端口。

确保连接正确，不要接反。

6. 如果有地线，将其连接到电源和激光器的适当端口上。

地线有助于消除电源过载或电器故障时的安全隐患。

7. 仔细检查所有连接是否牢固，并确保没有导线暴露在外。

8. 在确保所有连接无误的情况下，打开电源。

请注意，这里只是一般方法，具体的激光电源接线可能会因不同的型号或制造商而有所不同，所以在进行接线之前，最好参考您所使用的激光电源的说明手册以获取准确的接线指南。

此外，为了确保安全，在接线之前最好由专业人士或有经验的电器技术人员进行操作。

DZMC300A激光电源外控接口示意图

DZMC-300A激光电源外控接口定义：
P3接口：10P插座，从左边为第1脚，定义如下：
1．+12V输出：电源的12V输出，输出电流不大于100mA；
2．NC
3．预燃成功：当氙灯被点亮后，输出给控制器的信号，低电平有效；
4．GND：电源地线；
5．电压输入：模拟电压输入，用来控制电源的充电电压，0~7V对应输出电压0-1000V，与电源共地；
6．预燃开始：用来控制预燃点灯，此信号低电平时电源点亮氙灯，同时输出“预燃成功”信号，高电平电源熄灭氙灯；
7．充电开始：用来控制电源充电，此信号低电平时电源给电容充电，高电平时电源不充电；
8．频率输入：用来控制电源的放电频率，此信号为脉冲信号，下降沿有效，脉宽不超过1ms，频率不大于6Hz；9．GND：电源地线；
10．NC。

200962412248DY13型激光电源接线说明

DY13电源使用说明
2)TH. TL分别为高.低电平，WP为水保护。

3)5脚G为地，6为控制输入端。

4)接控制板卡时，高电平出光时出光信号接2脚（低电平出光接3脚），地线
接5脚，6脚接功率控制模拟信号，把4和5短接。

5)6脚也可以用PWM，但要求脉冲峰值达5V，频率大于20K。

6)测试时：3.4.5.短路(或4.5短接，3.5接开关)，电位器的中心接6 IN其余两
端分别接5V和地（1和5）。

7)高电平控制开光1和2连接，4和5水保护。

8)不提倡高频调制控制激光功率，这样会影响激光器使用寿命。

9)本型号适用于LA10,LA13激光器，但必须按激光器使用说明要求调节使用
电流。

10)电流表串接在负极线上。

1）正极红线带高压接激光器尾部
2）负极白线接激光输出窗口处
四．电流限制
电流限制电位器位于电源底侧面操作孔内（查看示意图），根据其搭配激光器的最高使用电流要求，来控制最高输出电流。

出厂前必须限制工作电流。

五．起辉电压调节
起辉电压调节电位器位于电源底侧面操作孔内（查看示意图），根据其搭配激光器对起辉电压的要求进行调节，出厂前已经过调试，未经允许不得轻易调节。

北京热刺激光技术有限责任公司
2009.05.08。

锐科光纤激光器用户手册说明书

2000W小体积光纤激光器说明书武汉锐科光纤激光技术股份有限公司Wuhan Raycus Fiber Laser Technologies Co.,Ltd.目录1安全信息 (1)1.1安全标识 (1)1.2激光安全等级 (1)1.3安全标识 (2)1.4光学安全 (3)1.5电学安全 (3)1.6其它安全注意事项 (3)2产品介绍 (4)2.1产品特性 (4)2.2型号说明 (4)2.3装箱清单 (5)2.4开箱及检查 (5)2.5运行环境 (5)2.6注意事项 (7)2.7产品性能 (7)3安装 (10)3.1整机尺寸图 (10)3.1.1RFL-C2000整机尺寸 (10)3.2输出光缆的尺寸与安装 (11)3.2.1RFL-C2000输出光缆 (11)3.3冷却系统安装与要求 (11)3.4安装注意事项 (12)4产品使用 (14)4.1前面板 (14)4.2后面板 (14)4.3电源连接 (15)4.4接口定义 (16)4.4.1SERVICE安全接口 (17)4.4.3控制接口 (16)4.4.4RS-232串口 (18)4.5安装顺序 (20)4.6启动操作顺序 (21)4.7控制模式选择 (21)4.7.1控制模式接线图 (21)4.7.2单机模式（内控模式） (22)4.7.3外控模式 (23)4.7.4AD模式 (23)4.7.5控制时序图 (24)4.7.6红光控制 (25)4.8关闭操作顺序 (25)5常见告警及处理措施 (27)5.1告警显示 (27)5.2告警处理 (27)6质保及返修、退货流程 (30)6.1一般保修 (30)6.2保修的限定性 (30)6.3技术支持及产品维修 (30)1安全信息感谢您选择锐科光纤激光器，本用户手册为您提供了重要的安全、操作、维护及其它方面的信息。

故在使用该产品之前，请先仔细阅读本用户手册。

为了确保操作安全和产品运行在最佳状态，请遵守以下注意和警告事项以及该手册中的其他信息。

光纤激光控制器接口说明

使用说明书
1，面板介绍
1.1前面板
1 2 3 4
1.POWER：电源开关
2.DEBUG/WORK：运行、调试开关
SER POWER：激光功率指示，显示百分比功率
4.ADJ：激光功率调节
1.2后面板
1 2 3 4
1. X11：激光控制接口，连接激光发生器，发出控制指令
2. X21：控制接口，连接机器，接收机器发出的指令
3. X31：激光开关控制接口，控制激光发光
4. 电源输入插口
2，接口功能介绍
X11：激光器控制接口
DB25母头，用于连接激光发生器，设置激光器运行模式，输出模拟电压信号，同时也是激光器故障信号转换口。

接口定义
X21：控制接口
DB25公头，用于连接机器，转换机器控制信号，同时也是激光器反馈信号转换口。

接口定义
X21：激光开关控制接口
DB9母头，用于控制激光器发光，同时也是激光器功率反信号选择口。

接口定义
3，系统接线。

光纤激光控制器接口说明

使用说明书
1，面板介绍
1.1前面板
1 2 3 4
1.POWER：电源开关
2.DEBUG/WORK：运行、调试开关
SER POWER：激光功率指示，显示百分比功率
4.ADJ：激光功率调节
1.2后面板
1 2 3 4
1. X11：激光控制接口，连接激光发生器，发出控制指令
2. X21：控制接口，连接机器，接收机器发出的指令
3. X31：激光开关控制接口，控制激光发光
4. 电源输入插口
2，接口功能介绍
X11：激光器控制接口
DB25母头，用于连接激光发生器，设置激光器运行模式，输出模拟电压信号，同时也是激光器故障信号转换口。

接口定义
X21：控制接口
DB25公头，用于连接机器，转换机器控制信号，同时也是激光器反馈信号转换口。

接口定义
X21：激光开关控制接口
DB9母头，用于控制激光器发光，同时也是激光器功率反信号选择口。

接口定义
3，系统接线。

英谷激光PULSE系列激光器使用说明书

苏州英谷激光有限公司SuZhou Inngu laser Co.,LtdTEL: 86-0512-******** FAX: 86-0512-********前言本说明书包含了英谷激光PULSE系列激光器的所有相关使用信息。

说明书中有以下两种警示标识，在阅读的过程中，请特别注意其后所提示的内容。

这个标志用来警示操作者可能面临着直接暴露在可见、不可见以及紫外辐射下的危险。

这个标志用来警示操作者，不当操作可能对操作者以及设备造成潜在的危险，并给操作员提供重要的指导。

警告！请在使用英谷激光器前认真阅读此安装操作手册，如有任何问题请直接联系英谷激光！目录第一章英谷激光器安全使用声明及注意事项1.1英谷激光器操作安全使用免责声明 (4)1.2英谷激光器安全特性 (4)1.3英谷PULSE系列激光器安全注意事项 (5)1.4英谷激光器包装及运输时的注意事项 (6)第二章英谷激光器控制面板信息及接口说明2.1前置显示调节面板详细介绍 (7)2.2后置接口定义详解 (8)2.3报警显示信息 (9)第三章英谷激光器信号控制3.1 GATE方式控制 (10)3.2外部TRIGGER+PWM方式控制 (10)第四章英谷激光器RS-232通信详解4.1RS232接口管脚说明 (11)4.2RS232通讯控制软件说明 (12)第五章英谷激光器操作说明5.1自动开机操作说明 (18)5.2手动开机操作说明 (21)第六章英谷激光器与外部信号控制板卡的连接6.1英谷激光器板卡控制方式 (22)6.2EzCad(金橙子)接线方式 (23)6.3SAMLight接线方式 (24)6.4 Markingmate PMC2接线方式 (25)6.5打标软件常见设置 (27)第七章英谷激光器常见使用规范及故障处理7.1环境部分 (29)7.2设备部分 (30)7.3激光器部分 (30)7.4激光器故障处理 (30)附录A 常用配件维修更换流程第一章英谷激光器安全使用声明及注意事项1.1英谷激光器操作安全使用免责声明请操作人员在使用英谷激光器前，必须认真阅读此安装操作手册，避免激光器对人体产生任何意外伤害。

4.IPG激光器接口说明

IPG激光器接口说明目录1 XP1接口 (1)1、1 外部输入信号: (1)1、2激光器输出信号 (2)2 XP2接口 (3)2、1 输入信号 (3)3 XP4接口 (3)P1、P2 模拟量输入, 模拟量电压0到10V(对应0-100%功率) (4)4、PA系统激光器通道 (4)第一通道控制激光器功率 (4)5、激光器上高压流程 (4)版本:V1、0编写:定制产品部时间:2016、61 XP1接口1、1 外部输入信号:Laser Request(激光器请求) 高电平有效外部控制时此位必须置1,无此信号输入时其它输入信号都会被忽略。

控制器发出此信号时激光器会发出应答信号,B7(Laser assigned)置为高电平。

A2 Program start (程序启动)高电平有效 ,控制激光程序起动与停止。

程序号由A8到A14定义。

如果程序号就是与A6为高电平,那么激光器由模拟量控制A3 Internal Control Enabled 内控使能,高电平有效A4 Rest error(复位错误)高电平有效复位激光器系统得所有错误信息与激光器输出得错误信号,输入激活时间至少持续1ms。

A5 Guide laser ON (引导激光开启)A6 Analogue control ON(模拟量控制激活)高电平有效激活时程序号要为A16 公共地C1 Laser ON (激光器电源开启)用于打开与关闭激光器主电源,如果主电源不能开启,B13(Warming output)会被置1、如果主电源开启,输出 B8(Laser ON)会置1、C3至C6 双光纤通道选择 C3 最低位,C6最高位0000→Home position0001→通道10010→通道21、2激光器输出信号B1 Laser Ready(激光器准备好) 高电平有效B2 Emission ON 高电平有效激光器光闸打开,正在出光B3 Internal control enabled 高电平有效内控使能B4 Laser Error(激光器错误)B5 Guide Laser is ON 红光打开时置1B6 Analogue Control is ON 模拟量控制模式时置1B7 Laser is assigned 激光器应答信号高电平有效。

激光传感器外围接线图

如何连接到xs128：
L1 ～ L5 是发射的控制端，可以选择 PA0～PA4 来控制这5个发射管子；
SL，SR 读取赛道的信息，需将xs128的端口配置成输入，比如PM0，1；
工作原理：分时点亮
一般可以，先点亮L1，读取SL，再点亮L2，任何时间，单个板子上，只能点亮1个管子。以此类推。。。
端口含义：
L1 ～ L5 是激光发射管的使能端，从左到右，分别对应了5个发射管，最左边是laser1，最右边是laser5；
L1 ～ L5 接高电平时，相应的管子被点亮；
SL，SR 是接收管子的输出端，SL是左边的接收管子，SR是右边的接收管子。
SL，SR 接收到反射的激光时，输出低电平。接收不到反射的激光时，输出高电平。
用胶枪头，软化固定管子正反面的热熔胶，注意是稍微软化即可，时间按不能太久！然后用手调整管子的方向，直到冷却！
注意在软化接收管子时，千万不要把接收透镜弄松动了。切记！
3. 如何更换功率降低的管子
激光毕竟是易损的器件！如果有的管子坏了，不亮了，或者亮度下降了。就无法再保证相等的前瞻了!此时要更换这个发射管子！更换方法如下：与调整歪了的管子类似。
另外，接受透镜上千万不能移位，接受透镜一旦移位，也就是接受透镜松动，这个板子就不会再收到信号了！所以，整个板子最怕的就是震动，比如跌落！
2. 如何调整歪了的管子
激光在使用中，有个别的管子不是很在一条直线上，是经常出现的情况!,如果不是特别的明显，可以不要调整，但是如果影响了精度，可以使用如下的方法调整歪了的管子：
1. 使用的注意事项。
激光管子是最容易损坏的器件！如下因素会导致激光管子迅速的老化：
静电！通常来自不恰当的触摸，比如一手拿着通电的电烙铁，一手触摸传感器板子。

激光器外部控制模式接线说明

激光器外部控制模式接线说明激光器外部控制模式接线说明图1说明：OUT和EXGND是SMC6480的两个I O口，分别接到继电器的13引脚和24V直流电源的COM端口，24V电源正接到继电器的14引脚，通过程序指令可以控制继电器13、14引脚上24V直流电压的通断。

当13、14引脚加上高电平，继电器的5、9引脚闭合接通，此时激光器的A1、A2两端会加上24V高电平，如果激光器所有条件准备就绪，就可以出光；若要关光，可通过程序指令使继电器断开5、9引脚。

图1 外部控制接线线路图激光器操作说明：IPG激光器有两种使用模式—TEST模式和Robot模式。

实验室现有的激光器是美版的，当激光器正面的钥匙旋钮左转打到REM时就是Robot 模式—（用机器手控制激光），右转打到ON时就是TEST模式--（用SMC6480外部控制激光）。

激光器的侧面旋钮和水冷机的侧面旋钮右转打到ON代表AC电源给内部接线端口供电，所以不论激光器用哪种模式，这两个侧面旋钮都是打到ON上。

激光器外部控制操作步骤：1、打开激光器和水冷机的侧面旋钮到ON 上2、打开逆变焊机和KUKA机器人的开关3、将激光器正面钥匙右转打到ON上4、打开LASERNET软件，点到control界面5、开启激光器电源—手动按下激光器正面的START按钮6、将外控按钮点开，将光闸通道1打开，将引导激光开启7、设置激光功率，点开激光发射按钮，此时没有出光8、通过SMC6480使外部24VDC加到A1、A2上。

激光出光。

备注：1、引导激光通道1、2分别代表熔覆头和焊接头的引导激光，光闸通道1、2分别代表熔覆头和焊接头的光闸。

2、激光器电源开启后激光器顶部的灯会亮下面的部分，当点开激光发射按钮，激光器顶部的灯全亮。

3、LASERNET无法启动激光器电源，但是可以通过LASERNET 下高压—关掉激光器电源。

各版本IPG激光器开启外控模式

IPG激光器开启外控模式
1、IPG YLR 有屏版:
注:开启外控模式请先注意激光器就是否出光。

(1)、点击IPG显示屏得INT;
(2)、选择Modulation,将其更改为OFF;
(3)、外控模式已开启,点击QCW栏,进行功率选择,选择完毕请点击set;
(4)、功率选择完毕,可以开始出光,打开start按钮;
(5)、点击Emission,倒计时完毕之后,激光器出光,请注意激光,谨慎操作。

2、IPG YLR 无屏版:
(1)、请使用网线使激光器与工控机通讯。

(2)、网线连接后,请点击电脑右下角,打开网络与共享中心;
(3)、点击本地连接;
(4)、点击属性;
(5)、下拉,选择Internet协议4(TCP/Ipv4),点击属
性;
(6)、将ip地址改成与图片一致,点击确定;
(7)、打开浏览器,输入192、168、3、230;
(8)、选择Modulation Mode,点击DISABLE,开启外控模式;
(9)、拖动红线处得选择栏,改变功率大小,选择Emission,点击ON,激光器已出光,请注意安全。

2、IPG YLS激光器:
(1)、YLS模块得激光器与无屏版一样,要更改ip地址,将ip地址更改为:192、168、100、10,具体请参照无屏版设置方法;
(2)、打卡LaserNet软件,点击设置;
(3)、点击ip设置,点击增加;
(4)、将其状态更改为使能,点击确定;
(5)、切换到控制页面,开启外控模式,更改功率(功率与电流都可以更改功率),点击激光发射,激光器出光,请注意安全。

4.IPG激光器接口说明

IPG激光器接口说明目录1 XP1接口 (2)1.1 外部输入信号: (2)1.2激光器输出信号 (3)2 XP2接口 (4)2.1 输入信号 (4)3 XP4接口 (5)P1、P2 模拟量输入, 模拟量电压0到10V（对应0-100%功率） (5)4、PA系统激光器通道 (5)第一通道控制激光器功率 (5)5、激光器上高压流程 (6)版本：V1.0编写：定制产品部时间：2016.61 XP1接口1.1 外部输入信号:Laser Request（激光器请求）高电平有效外部控制时此位必须置1，无此信号输入时其它输入信号都会被忽略。

控制器发出此信号时激光器会发出应答信号，B7（Laser assigned）置为高电平。

A2 Program start （程序启动）高电平有效，控制激光程序起动和停止。

程序号由A8到A14定义。

如果程序号是0000000和A6为高电平，那么激光器由模拟量控制A3 Internal Control Enabled 内控使能，高电平有效A4 Rest error（复位错误）高电平有效复位激光器系统的所有错误信息和激光器输出的错误信号，输入激活时间至少持续1ms。

A5 Guide laser ON (引导激光开启)A6 Analogue control ON（模拟量控制激活）高电平有效激活时程序号要为0000000A16 公共地C1 Laser ON （激光器电源开启）用于打开和关闭激光器主电源，如果主电源不能开启，B13（Warming output）会被置1. 如果主电源开启，输出 B8（Laser ON）会置1.C3至C6 双光纤通道选择 C3 最低位，C6最高位0000→Home position0001→通道10010→通道21.2激光器输出信号B1 Laser Ready（激光器准备好）高电平有效B2 Emission ON 高电平有效激光器光闸打开，正在出光B3 Internal control enabled 高电平有效内控使能B4 Laser Error（激光器错误）B5 Guide Laser is ON 红光打开时置1B6 Analogue Control is ON 模拟量控制模式时置1B7 Laser is assigned 激光器应答信号高电平有效。

nLight恩耐激光器接线说明

恩耐激光器接线使用说明
使用外部接口控制激光的步骤示例：
1.确保EXT-2安全连接器中的互锁销已关闭（请参阅4.3.3外部硬件
控制接口连接（第66页）。

2.将EXTEN_IN，CLR_ERR和SYSTEM_ON设置为低电平。

3.使用交流电源断路器为激光器施加交流电源。

4.将SYSTEM_ON设置为高以提供上升沿。

5.等待至少5秒钟，然后确认ERR输出为低电平且RDY输出为高电平。

6.将EXTEN_IN设置为高电平以提供上升沿。

7.等待2秒钟，确认RDY输出为高电平且EMISS输出为高电平。

8.激光现在将遵循GATE_IN和ANALOG_IN来控制激光发射和功率。

9.监控ERR输出。

如果ERR变高，激光器就会关闭。

请参见下图以使用硬件清除ERR 信号。

10.将EXTEN_IN设置为低电平以关闭激光二极管驱动器。

11.将SYSTEM_ON设置为低以将激光器移出STANDBY状态或打开互锁连接以移动激光器处于关闭状态并切断激光二极管驱动器的电源。

1.外部24脚高电平信号启用HW模式，如果激光是在'HW'模式下，24脚信号的下降
沿将禁用所有输入并将激光转换为“关闭”状态。

24脚也可以不用接线，HW模式可以用软件修改
2.启动顺许：模式使用“HW”，钥匙打到on，给5脚启动信号，5s后给使能，再有P+
信号出光
3、红光有使能无法出激光，需要关闭红光
4、激光功率使用模拟量控制，232有延迟不使用。

各版本IPG激光器开启外控模式

IPG激光器开启外控模式
YLR 有屏版：
注：开启外控模式请先注意激光器是否出光。

（1）、点击IPG显示屏的INT；
（2）、选择Modulation，将其更改为OFF；
（3）、外控模式已开启，点击QCW栏，进行功率选择，选择完毕请点击set；（4）、功率选择完毕，可以开始出光，打开start按钮；
（5）、点击Emission，倒计时完毕之后，激光器出光，请注意激光，谨慎操作。

YLR 无屏版：
（1）、请使用网线使激光器和工控机通讯。

（2）、网线连接后，请点击电脑右下角，打开网络和共享中心；
（3）、点击本地连接；
（4）、点击属性；
（5）、下拉，选择Internet协议4（TCP/Ipv4），点击属性；
（6）、将ip地址改成与图片一致，点击确定；
（7）、打开浏览器，输入；
（8）、选择Modulation Mode，点击DISABLE，开启外控模式；
（9）、拖动红线处的选择栏，改变功率大小，选择Emission，点击ON，激光器已出光，请注意安全。

2、IPG YLS激光器：
（1）、YLS模块的激光器和无屏版一样，要更改ip地址，将ip地址更改为：，具体请参照无屏版设置方法；
（2）、打卡LaserNet软件，点击设置；
（3）、点击ip设置，点击增加；
（4）、将其状态更改为使能，点击确定；
（5）、切换到控制页面，开启外控模式，更改功率（功率和电流都可以更改功率），点击激光发射，激光器出光，请注意安全。

IPG激光器接口说明

IPG激光器接口说明目录1 XP1接口 (2)外部输入信号: (2)激光器输出信号 (3)2 XP2接口 (4)输入信号 (4)3 XP4接口 (5)P1、P2 模拟量输入, 模拟量电压0到10V（对应0-100%功率） (6)4、PA系统激光器通道 (6)第一通道控制激光器功率 (6)5、激光器上高压流程 (7)1 定制产品v1.0 可编辑可修改版本：编写：定制产品部时间：1 XP1接口外部输入信号:Laser Request（激光器请求）高电平有效外部控制时此位必须置1，无此信号输入时其它输入信号都会被忽略。

控制器发出此信号时激光器会发出应答信号，B7（Laser assigned）置为高电平。

A2 Program start （程序启动）高电平有效，控制激光程序起动和停止。

程序号由A8到A14定义。

如果程序号是0000000和A6为高电平，那么激光器由模拟量控制A3 Internal Control Enabled 内控使能，高电平有效A4 Rest error（复位错误）高电平有效复位激光器系统的所有错误信息和激光器输出的错误信号，输入激活时间2 定制产品至少持续1ms。

A5 Guide laser ON (引导激光开启)A6 Analogue control ON（模拟量控制激活）高电平有效激活时程序号要为0000000A16 公共地C1 Laser ON （激光器电源开启）用于打开和关闭激光器主电源，如果主电源不能开启，B13（Warming output）会被置1. 如果主电源开启，输出 B8（Laser ON）会置1.C3至C6 双光纤通道选择 C3 最低位，C6最高位0000→Home position0001→通道10010→通道2激光器输出信号B1 Laser Ready（激光器准备好）高电平有效B2 Emission ON 高电平有效激光器光闸打开，正在出光B3 Internal control enabled 高电平有效内控使能B4 Laser Error（激光器错误）B5 Guide Laser is ON 红光打开时置13 定制产品B6 Analogue Control is ON 模拟量控制模式时置1B7 Laser is assigned 激光器应答信号高电平有效。

IPG激光器接口说明

.IPG激光器接口说明————————————————————————————————作者：————————————————————————————————日期：IPG激光器接口说明目录1 XP1接口 (4)1.1 外部输入信号: (4)1.2激光器输出信号 (5)2 XP2接口 (6)2.1 输入信号 (6)3 XP4接口 (7)P1、P2 模拟量输入, 模拟量电压0到10V（对应0-100%功率） (7)4、PA系统激光器通道 (7)第一通道控制激光器功率 (7)5、激光器上高压流程 (8)版本：V1.0编写：定制产品部时间：2016.61 XP1接口1.1 外部输入信号:Laser Request（激光器请求）高电平有效外部控制时此位必须置1，无此信号输入时其它输入信号都会被忽略。

控制器发出此信号时激光器会发出应答信号，B7（Laser assigned）置为高电平。

A2 Program start （程序启动）高电平有效，控制激光程序起动和停止。

程序号由A8到A14定义。

如果程序号是0000000和A6为高电平，那么激光器由模拟量控制A3 Internal Control Enabled 内控使能，高电平有效A4 Rest error（复位错误）高电平有效复位激光器系统的所有错误信息和激光器输出的错误信号，输入激活时间至少持续1ms。

A5 Guide laser ON (引导激光开启)A6 Analogue control ON（模拟量控制激活）高电平有效激活时程序号要为0000000A16 公共地C1 Laser ON （激光器电源开启）用于打开和关闭激光器主电源，如果主电源不能开启，B13（Warming output）会被置1. 如果主电源开启，输出 B8（Laser ON）会置1.C3至C6 双光纤通道选择 C3 最低位，C6最高位0000→Home position0001→通道10010→通道21.2激光器输出信号B1 Laser Ready（激光器准备好）高电平有效B2 Emission ON 高电平有效激光器光闸打开，正在出光B3 Internal control enabled 高电平有效内控使能B4 Laser Error（激光器错误）B5 Guide Laser is ON 红光打开时置1B6 Analogue Control is ON 模拟量控制模式时置1B7 Laser is assigned 激光器应答信号高电平有效。

co2激光电源接线说明

co2激光电源接线说明在使用CO2激光器的过程中，正确接线和安装CO2激光电源非常重要。

接线不当可能导致设备故障、电击风险甚至火灾危险。

以下是一些关于CO2激光电源接线的指南，以确保安全和顺利运行。

1. 电源选择和准备：在开始接线之前，务必确认所使用的CO2激光电源符合相关的安全标准，并且与激光器的功率和电压要求匹配。

阅读并理解CO2激光电源的安装手册，并按照其中的指示进行准备。

2. 安全断电：在开始接线之前，确保所有电源都已关闭，并拔掉所有插头。

使用测试工具测试电源是否断电，并使用执行器工具将所有电容器放电至安全电压。

3. 电源输入：根据CO2激光电源的规格和电压要求，将适当的电源线连接到输入端口。

注意，接线时应确保极性正确，遵循电源手册中的指示。

4. 地线连接：将电源的地线与设备或建筑物的接地线连接。

这有助于减少电击和设备损坏的风险，同时提供更好的电磁兼容性。

5. 输出连接：根据激光器和应用的要求，将输出线连接到CO2激光电源的输出端口。

确保连接牢固，并通过绝缘套管保护线缆。

6. 控制信号连接：根据您的需求，连接相应的控制信号线。

这可能包括激光器的开/关信号、调制信号和安全信号等。

确保正确地连接这些信号，以确保设备的正常运行。

7. 保护装置连接：为了确保激光器和其他设备的安全，根据电源手册中的指示，正确地连接保护装置，如过流保护器、过热保护器和漏电保护器等。

8. 重要注意事项：请遵循CO2激光电源的安装手册中提供的所有指导。

在接线过程中，确保所有连接牢固，线缆无损坏，并避免过度弯曲或扭曲线缆。

此外，定期检查设备的接线状态，以确保其正常工作。

通过遵循上述CO2激光电源接线说明，可以确保设备的安全运行，减少故障和损坏的风险。

如果您有任何疑问或需要进一步的帮助，请参考设备的安装手册或咨询专业技术人员。
