浅谈白车身焊装夹具设计要点分析一、引言白车身焊装夹具设计是汽车生产中的关键环节之一，夹具设计的质量直接影响到整个生产线的效率和产品质量。
白车身焊装夹具设计的要点分析对于提高生产效率、降低生产成本、保证产品质量具有重要意义。
本文将从夹具设计的要点入手，分析影响夹具设计的关键因素，为相关从业人员提供参考。
二、白车身焊装夹具设计的要点分析1. 结构设计白车身焊装夹具的结构设计是决定其功能和稳定性的关键。
优秀的结构设计应该具有简单、坚固、稳定的特点。
夹具应该能够固定车身零部件，确保其在焊接过程中不会发生位移或变形。
夹具的结构应该简单，易于安装和拆卸，便于操作人员进行维护和保养。
夹具的结构应该坚固耐用，能够承受汽车生产线高频率的使用，确保生产过程的稳定性和安全性。
2. 材料选择夹具设计中的材料选择直接关系到夹具的耐用性和使用寿命。
应该选择具有良好的机械性能和抗腐蚀性能的材料，以确保夹具在高频使用的情况下不易损坏和生锈。
对于一些特殊工艺需求的夹具设计，应根据具体情况选择合适的特种材料，以保证夹具的稳定性和可靠性。
3. 工艺要求夹具设计应该考虑到生产工艺的需求，确保夹具能够适应不同产品的焊接要求。
对于多品种、小批量生产的汽车生产线，夹具设计需要具有一定的灵活性，能够适应不同车型的生产需求。
夹具的设计也应考虑到组装和拆卸的便捷性，以减少生产线上的换线时间，提高生产效率。
4. 精度控制夹具设计中的精度控制是保证产品质量的关键。
夹具应该具有良好的定位和固定能力，确保焊接工艺中的高精度要求得以满足。
对于一些需要提高精度的工序，如车身焊接中的角度、尺寸等要求，夹具的设计应该考虑到这些因素，保证产品焊接后的精度和稳定性。
5. 成本控制夹具设计中的成本控制是企业经营的重要因素。
夹具的设计应该充分考虑生产成本、工时成本等因素，选择合适的设计方案来降低生产成本。
夹具的使用寿命也是成本控制的重要因素，应尽量选择耐用、易维护的设计方案，以减少后期的维护和更换成本。
关于汽车车身焊装夹具设计探讨
关于汽车车身焊装夹具设计探讨摘要：在汽车车身前期设计中，焊装夹具设计是十分关键的内容，设计质量以及加工工艺能够直接影响汽车车身制造质量。
对此，本文首先对汽车车身焊装夹具的作用及组成进行介绍，然后对汽车焊装夹具设计原则以及具体的设计策略进行详细探究。
关键词：焊装；夹具；设计新时期，汽车已成为人们日常出行中的常用交通工具，通过加强汽车焊接质量控制，有利于提高汽车制造质量，促进汽车行业稳定发展。
汽车焊装夹具会直接影响汽车制造周期以及精度，因此，必须重点关注汽车焊装夹具设计。
一、汽车车身焊装夹具的作用及组成现如今，我国汽车使用量在世界范围内占据首位，国内汽车制造行业面临很多发展机遇和挑战，在汽车生产制造方面，车身质量管控至关重要，而不同车型的车身结构形式比较复杂，在具体的设计过程中构图难度大，在各类因素影响下容易发生变形，同时，车身尺寸还会对汽车结构装配质量以及效率产生较大影响，对此，需加强焊接装配工艺控制。
为了促进汽车车身焊接质量提升，应对焊装夹具进行优化设计，进而实现汽车车身流水线生产，尽量缩短焊接装配所需时间，同时通过提高夹具设计精度，还可保证汽车焊接装配质量和效率。
在汽车车身生产制造中，焊装夹具是十分重要的工具，通过快速定位工作元件，能够保证元件焊装的准确性。
在汽车制造中，在金属结构焊接方面，焊装夹具为十分关键的工具类型，在焊接工艺中可发挥夹持和固定的功能，确保汽车焊接工件的形状以及尺寸能够满足企业前期设计方案要求。
在具体的汽车车身焊接过程中，需充分发挥夹具的辅助作用，尽量减少焊接所需时间。
通常情况下，焊装夹具是由三个元件所组成的，即基础元件、符合标准元件以及外购元件[1]。
二、汽车焊装夹具设计原则在汽车焊装夹具设计中，对于整个设计过程，可分为四个环节，包括定位、夹紧、辅助元件以及夹具空间设计。
在具体的设计过程中，必须严格遵循六点定则，具体而言，需对六个方向自由度进行严格控制。
在对汽车车身六个方向自由度进行限定时，可联合应用孔定位法、面定位法等，确保零件定位准确性。
汽车车身焊装夹具的设计探索
汽车车身焊装夹具的设计探索2011-03-30 16:55:58| 分类：焊接机器人工作站 | 标签：夹具焊装冲压焊接装焊|字号订阅一、汽车车身的结构特点汽车车身所用钢板大都为薄板件。
从焊接焊装夹具设计角度来说，汽车车身有以下特点：1、结构形状复杂，构图困难汽车车身都是由薄板冲压件装焊而成的空间壳体，为了造型美观和壳体具有一定的刚性，零件表面（特别是轿车）均为三维空间曲面，结构形状较为复杂。
@gJPMgF$F2、刚性差、易变形经过成型的薄板冲压件有一定的刚性，但和机械加工件相比，刚性要差得多，而且单个的大型冲压件容易变形，只有焊接成车身壳体后，才具有较强的刚性。
3、以空间三维坐标标注尺寸汽车车身产品图以空间三维坐标来标注尺寸。
为了表示覆盖件在汽车上的位置和便于标注尺寸，汽车车身一般每隔200mm 或400mm划一坐标网线。
坐标的基准是：左右方向（即X向）—以汽车对称中心为0，往左为正值，往右为负值；前后方向（即Y 向）—以汽车前轮中心为0，往前为负值，往后为正值；上下方向（即Z 向）—以纵梁上平面为0，往上为正值，往下为负值。
二、汽车车身焊装夹具的设计要点汽车车身夹具是用来把所需车身冲压件按要求定形、定位并夹紧，组合成车身组件、合件、分总成及总成，同时利用合适的焊接方法使其形成各自焊合件整体。
焊接夹具属于焊接工艺过程的辅助装置，但在汽车车身大批量生产过程中，该装置是必不可少的。
它不仅可以提高焊接生产率，而且也是保证焊接产品的尺寸精度及外观要求的重要手段。
而装焊夹具没有统一规格和标准化，属于非标准设计和制造的工艺装备，是根据具体车型的结构特点、生产条件和实际需求来自行设计与制造的。
因此，汽车车身夹具的设计是一项非常复杂的技术工作。
1、采用合适的夹具设计工具。
WAVE（What—if Alternative ValueEngineering）是美国UGS 公司核心产品Unigraphics （简称UG）中有关装配模型关联设计的有力工具，是一种基于装配建模的相关性参数化设计技术，利用它可以在不同部件之间建立参数之间的相关关系，即所谓“部件间关联”关系，实现部件之间的几何对象的相关复制口。
浅谈汽车焊装夹具的设计
等要充分考虑其加工工艺性及零部件的通用化和标准化， 便于更换易损件和恢复原设计精度。（5）车身总成的装 焊夹具比较复杂笨重，在制造使用中常需调整样架来进 行调整校正。2.2 装焊定位基准的选
择装夹工件时，使工件在夹具中占有正确位置所采用的 基准，称为定位基准，定位基准的选择正确与否将直接 影响工件的装配精度。2.3 定位方法和定位元件车身装焊 夹具装夹的主要对象是冲压件，由于制
，有手动，气动、液压式等，这些夹紧机构的设计与一 般机床夹具设计大同小异，可参考借鉴。2.5 车身总成装 焊夹具车身总成装焊夹具按其定位方式分为一次性定位 和多次性定位。一次性装配定位的总装
夹具是指车身总成的主要装焊工作在一台总装夹具上完 成。组成车身的零件，合件，分总成等依次装到总装夹 具上，进行定位和夹紧，直至车身总成的主要装焊工作 完毕，才从夹具上取下来。这种夹具的特点是
要求（1）对于冲压零件装焊后应具有互换性的车身合件 及总成，应使用车身的各配合部位，特别是孔洞的形状 尺寸符合技术要求。（2）能快速准确地进行装配定位、 夹紧，被焊部位要便于操作，松开夹紧机
构后，焊件能从夹具上方便地卸下，且安全可靠。（3） 在设计夹具时，要注意夹具上的某些零部件出现导电， 绝缘等问题，提高车身的装焊质量。（4）由于车身结构 复杂，因此，对所设计的定位件、夹紧件
身总成的主要装焊工作是在2台以上的不同装焊夹具上完 成的。车身每通过一台总装夹具就要被定位夹紧1次，主 要用于有骨架驾驶室的装焊，如在第一台夹具上完成内 骨架的装简单，数量少，不存在 水，电，气的连接问题，若增加定位夹紧次数，则容易 产生装配误差。3 设计流程分析以某汽车的前地板预总成 工位的某一焊装夹具为例，阐述其焊装夹
作外形复杂且易变形，因此在夹具设计时应考虑用曲面 外形、曲面上经过整形的平台、工件经拉延和弯曲成形 的台阶、经修边的窗口和外部边缘、装配用孔和工艺孔 等部位定位。由于冲压件外形复杂，装夹过程

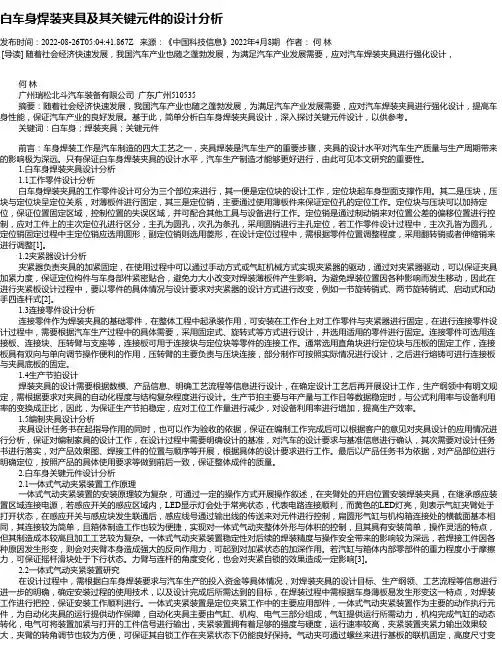

白车身焊装夹具及其关键元件的设计分析

白车身焊装夹具及其关键元件的设计分析发布时间：2022-08-26T05:04:41.867Z 来源：《中国科技信息》2022年4月8期作者：何林[导读] 随着社会经济快速发展，我国汽车产业也随之蓬勃发展，为满足汽车产业发展需要，应对汽车焊装夹具进行强化设计，何林广州瑞松北斗汽车装备有限公司广东广州510535摘要：随着社会经济快速发展，我国汽车产业也随之蓬勃发展，为满足汽车产业发展需要，应对汽车焊装夹具进行强化设计，提高车身性能，保证汽车产业的良好发展。
基于此，简单分析白车身焊装夹具设计，深入探讨关键元件设计，以供参考。
关键词：白车身；焊装夹具；关键元件前言：车身焊装工作是汽车制造的四大工艺之一，夹具焊装是汽车生产的重要步骤，夹具的设计水平对汽车生产质量与生产周期带来的影响极为深远。
只有保证白车身焊装夹具的设计水平，汽车生产制造才能够更好进行，由此可见本文研究的重要性。
1.白车身焊装夹具设计分析1.1工作零件设计分析白车身焊装夹具的工作零件设计可分为三个部位来进行，其一便是定位块的设计工作，定位块起车身型面支撑作用。
其二是压块，压块与定位块呈定位关系，对薄板件进行固定，其三是定位销，主要通过使用薄板件来保证定位孔的定位工作。
定位块与压块可以加持定位，保证位置固定区域，控制位置的失误区域，并可配合其他工具与设备进行工作。
定位销是通过制动销来对位置公差的偏移位置进行控制，应对工件上的主次定位孔进行区分，主孔为圆孔，次孔为条孔，采用圆销进行主孔定位，若工作零件设计过程中，主次孔皆为圆孔，定位销固定过程中主定位销应选用圆形，副定位销则选用菱形，在设计定位过程中，需根据零件位置调整程度，采用翻转销或者伸缩销来进行调整[1]。
1.2夹紧器设计分析夹紧器负责夹具的加紧固定，在使用过程中可以通过手动方式或气缸机械方式实现夹紧器的驱动，通过对夹紧器驱动，可以保证夹具加紧力度，保证定位构件与车身部件紧密贴合，避免力大小改变对焊装薄板件产生影响。
