7.5 楼层结构布置图（平法）
7.5 楼层结构布置图（平法）
7.5.1平法制图规则
《平法》全称为“钢筋混凝土结构施工图平面整体表示方 法制图规则和构造详图”。 《平法》的要点是把结构构件的尺寸和配筋等，按平面整 体表示方法的制图规则，整体直接表示在各类构件的结构平 面布置图上，再与标准构造详图相配合，构成一套完整的结 构设计图。平法改变了传统画法中将构件从结构平面布置图 中索引出来，再逐个绘制配筋详图的繁琐方法。 《平法》主要内容反映在4册图集中。
2.截面注写方式 柱柱截截面面注注写写分方为式集是中在注柱写平和面原布位置注图写上。，从相同编号的柱 中选一个截面，按较大比例原位放大绘制柱截面配筋图。
2.截面注写方式
集中注写内容按顺序包括：柱编号、截面尺寸b×h（矩形） 或d（圆柱 ）、角筋或全部纵筋、箍筋具体数值、柱截面与 轴线的定位尺寸b1、b2、h1、h2。
4）注写纵筋 当柱纵筋直径 相同，各边根 数也相同时， 将纵筋注写在 “全部纵筋” 一栏中；除此 之外，柱纵筋 按角筋、截面b 边中部筋和截 面h边中部筋三 项分别注写。
楼梯施工图
笔记
28
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇混凝土板式楼梯： 板式楼梯的结构构件组成：梯段板、平台板、平台梁 三部分组成。P103
笔记
29
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇混凝土板式楼梯： 参考P103，图3.80 思考：a、b两个图的差异？对照绿皮图纸，判断办公 楼工程是属于那种板式楼梯？
思考
30
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇钢筋混凝土楼梯结构详图：P103 楼梯结构平面图 楼梯剖视图 楼梯构建配筋图 // 我们重点学习，楼梯的平法施工图表示方法，传统的 结构图可以自己了解。
31
3.5.2 现浇混凝土板式楼梯平法施工图简介
楼梯平法施工图：P104 楼梯种类（11种类型） 第一组（AT、BT、CT、DT、ET） 第二组（FT、GT、HT） 第三组（ATa、 ATb、 ATc）
中间平台
梯段
3.5.2 现浇混凝土板式楼梯平法施工图简介
楼梯的组成
楼梯
楼梯段
踏步数3～18
平台
类型
中间平台 楼层平台
栏杆扶手
安全保护构件
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇混凝土板式楼梯： 楼梯一般由：楼梯段、平台、栏杆（或栏板）三部分 组成。P102 楼梯段：楼梯跑，由若干个踏步组成； 平台：两楼梯段之间的水平板，有两种：楼层平台、 中间平台（休息平台）。 栏杆：是楼梯段的安全设施，设置在梯段边缘和平台 临空的一边。
直行三跑楼梯
剪刀式
。
空 花 式
2 栏杆构造
空花式、栏板式、混合式等类型
杆件形成的空花尺寸不 宜过大，通常控制在 120－150mm左右。
28
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇混凝土板式楼梯： 板式楼梯的结构构件组成：梯段板、平台板、平台梁 三部分组成。P103
笔记
29
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇混凝土板式楼梯： 参考P103，图3.80 思考：a、b两个图的差异？对照绿皮图纸，判断办公 楼工程是属于那种板式楼梯？
思考
30
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇钢筋混凝土楼梯结构详图：P103 楼梯结构平面图 楼梯剖视图 楼梯构建配筋图 // 我们重点学习，楼梯的平法施工图表示方法，传统的 结构图可以自己了解。
31
3.5.2 现浇混凝土板式楼梯平法施工图简介
楼梯平法施工图：P104 楼梯种类（11种类型） 第一组（AT、BT、CT、DT、ET） 第二组（FT、GT、HT） 第三组（ATa、 ATb、 ATc）
中间平台
梯段
3.5.2 现浇混凝土板式楼梯平法施工图简介
楼梯的组成
楼梯
楼梯段
踏步数3～18
平台
类型
中间平台 楼层平台
栏杆扶手
安全保护构件
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇混凝土板式楼梯： 楼梯一般由：楼梯段、平台、栏杆（或栏板）三部分 组成。P102 楼梯段：楼梯跑，由若干个踏步组成； 平台：两楼梯段之间的水平板，有两种：楼层平台、 中间平台（休息平台）。 栏杆：是楼梯段的安全设施，设置在梯段边缘和平台 临空的一边。
直行三跑楼梯
剪刀式
。
空 花 式
2 栏杆构造
空花式、栏板式、混合式等类型
杆件形成的空花尺寸不 宜过大，通常控制在 120－150mm左右。
《混凝土结构平法识图》课件 第六章 楼梯平法识图与钢筋算量
型楼梯板钢筋计算准备
2）斜坡系数k 楼梯板钢筋计算中常用到斜坡系数k。在钢筋计算中，经常需要通过水平投影长度计 算斜长，即
其中，斜坡系数k可以通过踏步宽度和踏步高度来进行计算，即 实际计算中k值也可以根据 与 的比值按照表6-1取用。
表6-1 k值
楼梯配筋标准构造及计算原理
型楼梯板配筋构造
AT型楼梯板配筋构造 如图6-12所示，具体如下。
楼梯钢筋计算
图 6-13 AT 型楼梯设计示例
楼梯钢筋计算
（2）计算斜坡系数 k
k bs2 hs2 3002 1402 1.104
bs
300
（3）梯板下部钢筋的计算
① 下部纵筋长度及根数的计算：
a max{5d ，bk /2} max{512，300 1.104/2} max{60，165.6} 166 (mm)
抗震构造措施，其中只有ATc型楼梯参与结构整体抗震计算。
楼梯平法识图
1.集中标注
楼梯集中标注的内容有五项，具体规定如下。 （1）梯板类型代号与序号，如AT××。 （2）梯板厚度，注写为 ×××。当为带平板的梯板且梯段板厚度和平板厚度不同时， 可在梯段板厚度后面括号内以字母P打头注写平板厚度。
楼梯平法识图
As
1
fcb h0 fy
1.0 11.9 1 000 0.129 100 270
568.6 (mm2 )
选配钢筋： 梯段板下部纵筋：A10@130（604 mm2）； 分布筋：A8@300（每级踏步一根 A8 钢筋）； 扣筋：A8@160（ 314 mm2 跨中受力钢筋的 0.5 倍）； 扣筋分布钢筋：A8@300。 楼梯平法施工图如图 6-15 所示。
为 ；另一端锚入高端梯梁内，伸至支座对边再向下弯折，且弯锚水平段长度不小
2）斜坡系数k 楼梯板钢筋计算中常用到斜坡系数k。在钢筋计算中，经常需要通过水平投影长度计 算斜长，即
其中，斜坡系数k可以通过踏步宽度和踏步高度来进行计算，即 实际计算中k值也可以根据 与 的比值按照表6-1取用。
表6-1 k值
楼梯配筋标准构造及计算原理
型楼梯板配筋构造
AT型楼梯板配筋构造 如图6-12所示，具体如下。
楼梯钢筋计算
图 6-13 AT 型楼梯设计示例
楼梯钢筋计算
（2）计算斜坡系数 k
k bs2 hs2 3002 1402 1.104
bs
300
（3）梯板下部钢筋的计算
① 下部纵筋长度及根数的计算：
a max{5d ，bk /2} max{512，300 1.104/2} max{60，165.6} 166 (mm)
抗震构造措施，其中只有ATc型楼梯参与结构整体抗震计算。
楼梯平法识图
1.集中标注
楼梯集中标注的内容有五项，具体规定如下。 （1）梯板类型代号与序号，如AT××。 （2）梯板厚度，注写为 ×××。当为带平板的梯板且梯段板厚度和平板厚度不同时， 可在梯段板厚度后面括号内以字母P打头注写平板厚度。
楼梯平法识图
As
1
fcb h0 fy
1.0 11.9 1 000 0.129 100 270
568.6 (mm2 )
选配钢筋： 梯段板下部纵筋：A10@130（604 mm2）； 分布筋：A8@300（每级踏步一根 A8 钢筋）； 扣筋：A8@160（ 314 mm2 跨中受力钢筋的 0.5 倍）； 扣筋分布钢筋：A8@300。 楼梯平法施工图如图 6-15 所示。
为 ；另一端锚入高端梯梁内，伸至支座对边再向下弯折，且弯锚水平段长度不小
楼梯平法识图(共10张PPT)
应 外的围平标台 注〔板 ：和 表5层 达〕间 梯平 板E台 的T板平。 面型几何楼尺寸梯和楼的梯间低的平端面尺平寸。板或高端平板的净长、中位平板的位 S第配一筋组和有L5配种筋类置之型间：及用AT“/、〞净B分T隔长、开CT；应、DT具、E体T 工程不同而不同，上部纵筋因此有不同的配 图主名要下 有方两注组写共筋梯11板种形及类平型式台板，的分布施钢筋工。 人员应根据施工图中的几何尺寸，按构造详图 规定选择相应的配筋形式。 〔5〕ET型楼梯的低端平板或高端平板的净长、中位平板的位置及净长应具体工程不同而不同，上部纵筋因此有不同的配筋形式，施工人员应根
CT型梯板由踏步段和高端平板构成； DT型梯板由低端平板、踏步板和高端平板构成；
ET型梯板由低端踏步板、中位平板和高端踏步段构成。
〔3〕 AT~ET型梯板的两端分别以〔低端和高端〕梯梁为支座，采
用该组板式楼梯的楼梯间内部既要设置楼层梯梁，也要设置层间
梯梁，以及相应的平台板和层间平台板。 平 〔台3〕板平和〔台梯板板4下的〕部分短A布跨钢E方筋~向注E配写筋T在〔型图S名配梯下筋方〕板。 的下部纵筋由设计者按平面注写方式注明，楼梯支 E绘T制型板梯式板楼由梯低座平端法踏上施步工板部图、时纵中，位尚向平需板钢在和图高筋中端绘踏按制步楼段梯梯构竖板成向。下部纵筋的1/2配置，且不小于 8@200；上
主要有两组共11种类型
第一组有5种类型：AT、BT、CT、DT、ET
第二组有6种类型： FT、GT、HT、JT、KT、LT
2.板式楼梯特征
第一组：
〔1〕AT~ET每个代号代表一跑梯板。梯板主体为踏步板，此 外还包括低端平板、高端平板和中位平板。
〔2〕AT型板全部由踏步段构成； BT型梯板由低端平板和踏步段构成；
CT型梯板由踏步段和高端平板构成； DT型梯板由低端平板、踏步板和高端平板构成；
ET型梯板由低端踏步板、中位平板和高端踏步段构成。
〔3〕 AT~ET型梯板的两端分别以〔低端和高端〕梯梁为支座，采
用该组板式楼梯的楼梯间内部既要设置楼层梯梁，也要设置层间
梯梁，以及相应的平台板和层间平台板。 平 〔台3〕板平和〔台梯板板4下的〕部分短A布跨钢E方筋~向注E配写筋T在〔型图S名配梯下筋方〕板。 的下部纵筋由设计者按平面注写方式注明，楼梯支 E绘T制型板梯式板楼由梯低座平端法踏上施步工板部图、时纵中，位尚向平需板钢在和图高筋中端绘踏按制步楼段梯梯构竖板成向。下部纵筋的1/2配置，且不小于 8@200；上
主要有两组共11种类型
第一组有5种类型：AT、BT、CT、DT、ET
第二组有6种类型： FT、GT、HT、JT、KT、LT
2.板式楼梯特征
第一组：
〔1〕AT~ET每个代号代表一跑梯板。梯板主体为踏步板，此 外还包括低端平板、高端平板和中位平板。
〔2〕AT型板全部由踏步段构成； BT型梯板由低端平板和踏步段构成；
楼梯平法
3 板式楼梯的平面注写方式（AT）型
集中标注和外围标注 集中注写有4项内容： （1）梯板类型代号和序号 AT× × （2）梯板厚度 h （3）踏步段总高度 Hs/(m+1) Hs：踏步高；m+1：踏步数 （4）梯板配筋 下部配筋/上部配筋 （4）梯板配筋 Fxx 也可图名下方注写梯板及平台板的分布钢筋。
外围标注：表达梯板的平面几何尺寸和 楼梯间的平面尺寸。 绘制板式楼梯平法施工图时，尚需 在图中绘制楼梯竖向布置简图，标注的 内容包括各跑梯板类型代号及序号、个 层梯板类型代号及序号、楼层平台板代 号及序号、层间平台板代号及序号、梯 梁楼层结构标高、层间结构标高等。
2 、板式楼梯类型及特征
2.1 板式楼梯类型
楼梯平面注写方式
11G101-2P20规定
AT楼梯：踏步段
钢筋的做法
AT楼梯：踏步段
4 板式楼梯平台板的注写
平台板中部注写内容有4项： （1）平台板代号和序号PTB × × （2）平台板厚度h （3）平台板下部短跨方向配筋（S配筋） （4）平台板下部长跨方向配筋（L配筋） S配筋和L配筋之间用“/”分隔开；在板内四 周原为注写构造钢筋与伸入板内长度；平 台板和梯板的分布钢筋注写在图名下方。
钢筋混凝土楼梯

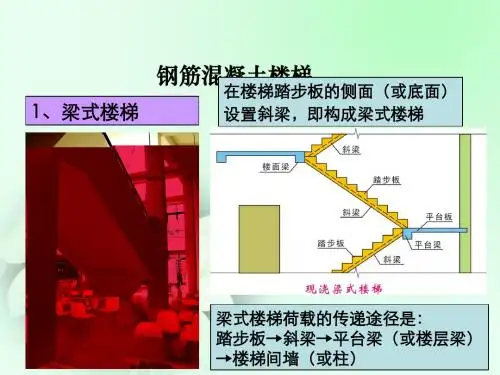

1、梁式楼梯
在楼梯踏步板的侧面（或底面） 设置斜梁，即构成梁式楼梯
梁式楼梯荷载的传递途径是： 踏步板→斜梁→平台梁（或楼层梁） 建院食堂梁式楼梯 →楼梯间墙（或柱）
钢筋混凝土楼梯 由梯段斜板、平台及平台板组 2、板式楼梯
成，梯段斜板两端支承在平台 梁上
板式楼梯荷载的传递途径是： 斜板→平台梁→楼梯间墙（或柱）。
主要有两组共11种类型
第一组有5种类型：AT、BT、CT、DT、ET 第二组有6种类型： FT、GT、HT、JT、KT、LT
板式楼梯平法施工图课件
养护与拆模
浇筑完成后，对楼梯进行适当的养护，待混凝土 达到一定强度后进行拆模。
质量检测与验收
对完成的楼梯进行质量检测，确保其符合设计要求和相 关规范，合格后进行验收。
质量检测与验收
外观检测
检查楼梯的外观是否平整、无裂缝、 无明显色差。
尺寸检测
使用测量工具检查楼梯的各项尺寸， 如长度、宽度、高度等是否符合设计 要求。
承载力检测
对楼梯进行承载力检测，确保其能够 承受设计要求的重量。
安全性检测
检查楼梯的防滑、防火等安全性能是 否符合相关标准。
04
板式楼梯的常见问题与解决方 案
常见问题分析
01
02
03
楼梯设计不合理
楼梯的坡度、步长和步高 等参数设计不当，可能导 致使用不便或安全隐患。
材料选择不当
选用不合适的材料，如过 薄的板材或质量差的钢材 ，可能导致结构强度不足 或易损坏。
场地准备
清理施工现场，确保作业面整洁、安全。
施工流程与要点
测量放线
根据设计图纸，确定楼梯的位置和尺寸，进 行准确的测量放线。
钢筋绑扎
按照设计要求，正确绑扎钢筋，确保其位置、 间距和数量符合规范。
支模
根据楼梯的形状和尺寸，安装合适的模板，确保 其稳定、位置准确。
浇筑混凝振捣，确保混凝土密实。
板式楼梯的类型
根据材料分类
可分为钢筋混凝土板式楼梯、钢制板 式楼梯等。
根据斜板形式分类
可分为直形板式楼梯、弧形板式楼梯 等。
适用场景与优势
适用场景
适用于住宅、办公楼、商场等建筑中需要楼梯的场合。
优势
结构稳定、安全可靠、施工简便、成本较低。
02 板式楼梯平法施工图解读
浇筑完成后，对楼梯进行适当的养护，待混凝土 达到一定强度后进行拆模。
质量检测与验收
对完成的楼梯进行质量检测，确保其符合设计要求和相 关规范，合格后进行验收。
质量检测与验收
外观检测
检查楼梯的外观是否平整、无裂缝、 无明显色差。
尺寸检测
使用测量工具检查楼梯的各项尺寸， 如长度、宽度、高度等是否符合设计 要求。
承载力检测
对楼梯进行承载力检测，确保其能够 承受设计要求的重量。
安全性检测
检查楼梯的防滑、防火等安全性能是 否符合相关标准。
04
板式楼梯的常见问题与解决方 案
常见问题分析
01
02
03
楼梯设计不合理
楼梯的坡度、步长和步高 等参数设计不当，可能导 致使用不便或安全隐患。
材料选择不当
选用不合适的材料，如过 薄的板材或质量差的钢材 ，可能导致结构强度不足 或易损坏。
场地准备
清理施工现场，确保作业面整洁、安全。
施工流程与要点
测量放线
根据设计图纸，确定楼梯的位置和尺寸，进 行准确的测量放线。
钢筋绑扎
按照设计要求，正确绑扎钢筋，确保其位置、 间距和数量符合规范。
支模
根据楼梯的形状和尺寸，安装合适的模板，确保 其稳定、位置准确。
浇筑混凝振捣，确保混凝土密实。
板式楼梯的类型
根据材料分类
可分为钢筋混凝土板式楼梯、钢制板 式楼梯等。
根据斜板形式分类
可分为直形板式楼梯、弧形板式楼梯 等。
适用场景与优势
适用场景
适用于住宅、办公楼、商场等建筑中需要楼梯的场合。
优势
结构稳定、安全可靠、施工简便、成本较低。
02 板式楼梯平法施工图解读
楼梯平法三维示意图(识图规则与标准构造详图36~40)
上部纵筋 下部纵筋
下部纵筋 板纵筋
分布箍筋
滑动支座
C T a / C T b型 楼 梯 平 面 注 写 方 式 与 适 用 条 件 图 集 号 16G101-2-46
hs2 3 h
2
2
2
hs
2
s1 h 2
bs
h1
δ1 2
h
不同踏步位置推高与高度减小构造
图 中 δ1为 第 一 级 与 中 间 各 级 踏 步 整 体 竖 向 推 高 值 hs1 为第一级（推高后）踏步的结构高度 hs2 为最上一级（减小后）踏步的结构高度 1为第一级踏步根部面层厚度 2 为中间各级 踏步的面层厚度
不同踏步位置推高与高度减少构造
图集号 16G101-2-50
300 15d
15d
h
h
≥0 . 305.L6abL ab) (≥
bs
上部纵筋
未做面层时的标高
弯 锚 长 度1 5 d
≥5 d ,
≥b s / 2
各种类型的基础
下部纵筋
分布筋
锚 入 长 度 ≥5 d且 至 少伸过支座中线
各型楼梯第一跑与基础连接构造一
上 TL1
下
上
T1 L
下
5700
280X8=2240 280
AT1 AT1
CT2
5700
280X7=1960 280
AT1
5700
DT1
280X8=2240
840 280X5=1400
CT1 CT1
280X8=2240
CT1
90 1260
PTB1
T L1 -0.860
C
100
90
1410
