pkpm中七个比的控制修订版
PKPM中那七个比的详细出处及调整
一、轴压比1、定义:柱(墙)的轴压力设计值与柱(墙)的全截面面积和混凝土轴心抗压强度设计值乘积之比值。
2、作用:反映了柱(墙)的受压情况;限制柱(墙)的轴压比主要是为了控制柱(墙)的延性,因为轴压比越大,柱(墙)的延性就越差,在地震作用下柱(墙)的破坏呈脆性。
3、规范限值:1)柱轴压比限值《混凝土结构设计规范》(50010-2010)11.4.16条《建筑抗震设计规范》(50011-2010)6.3.6条《高层建筑混凝土结构技术规程》(JGJ3-2010)6.4.2条2)剪力墙轴压比限值《混凝土结构设计规范》(50010-2010)11.7.16条《建筑抗震设计规范》(50011-2010)6.4.2条《高层建筑混凝土结构技术规程》(JGJ3-2010)7.2.13条4、不满足规范限值时调整方案:增大柱(墙)的截面尺寸或提高该楼层柱(墙)混凝土强度等级。
二、剪重比1、定义:水平地震力作用下楼层剪力标准值与重力荷载代表值的比值。
2、作用:为了控制结构总水平地震剪力及各楼层最小水平地震剪力,确保结构的安全。
3、规范限值:《建筑抗震设计规范》(50011-2010)5.2.5条《高层建筑混土结构技术规程》(JGJ3-2010)4.3.12条注:1、周期介于3.5s和5.0s之间的结构,应允许线性插入取值;2、7、8度时括号内的数值分别用于设计基本地震加速度为0.15g和0.30g的地区;3、对于竖向不规则结构的薄弱层(不满足《高规》第3.5.2、3.5.3、3.5.4条),剪重比尚应乘以1.15的增大系数;4、“扭转效应明显”是指楼层最大水平位移(或层间位移)大楼层平均水平位移(或层间位移)的1.2倍。
4、不满足规范限值时的调整方案:1)程序调整:在SATWE的“调整信息”中勾选“按抗震规范5.2.5条调整各层地震内力”后,程序按抗震规范5.2.5条自动将楼层最小地震剪力系数直接乘以该层及以上楼层重力荷载代表值,用以调整该楼层地震剪力,以满足剪重比的要求。
PKPM中七个比地控制和调整及整体性能控制总论
PKPM中七个比的控制和调整(2007-10-2017:54:59)1、轴压比:主要为控制结构的延性,规范对墙肢和柱均有相应限值要求,见抗规6.3.7和6.4.6,高规6.4.2和7.2.14。
轴压比不满足时的调整方法:1)程序调整:SATWE程序不能实现。
2)人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
2、剪重比:主要为控制各楼层最小地震剪力,确保结构安全性,见抗规5.2.5,高规3.3.13。
这个要求如同最小配筋率的要求,算出来的地震剪力如果达不到规范的最低要求,就要人为提高,并按这个最低要求完成后续的计算。
剪重比不满足时的调整方法:1)程序调整:在SATWE的"调整信息"中勾选"按抗震规范5.2.5调整各楼层地震内力"后,SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和,用以调整该楼层地震剪力,以满足剪重比要求。
2)人工调整:如果还需人工干预,可按下列三种情况进行调整:a)当地震剪力偏小而层间侧移角又偏大时,说明结构过柔,宜适当加大墙、柱截面,提高刚度;b)当地震剪力偏大而层间侧移角又偏小时,说明结构过刚,宜适当减小墙、柱截面,降低刚度以取得合适的经济技术指标;c)当地震剪力偏小而层间侧移角又恰当时,可在SATWE的"调整信息"中的"全楼地震作用放大系数"中输入大于1的系数增大地震作用,以满足剪重比要求。
3、刚度比:主要为控制结构竖向规则性,以免竖向刚度突变,形成薄弱层,见抗规3.4.2,高规4.4.2;对于形成的薄弱层则按高规5.1.14予以加强。
刚度比不满足时的调整方法:1)程序调整:如果某楼层刚度比的计算结果不满足要求,SATWE自动将该楼层定义为薄弱层,并按高规5.1.14将该楼层地震剪力放大1.15倍。
2)人工调整:如果还需人工干预,可适当降低本层层高和加强本层墙、柱或梁的刚度,适当提高上部相关楼层的层高和削弱上部相关楼层墙、柱或梁的刚度。
PKPM位移比、周期比调整
satwe处理后最主要控制以下几个参数就可以了,对于新手来说反复看,慢慢消化。
贵州建筑结构设计群(143562456)高层结构设计需要控制的七个比值及调整方法高层设计的难点在于竖向承重构件(柱、剪力墙等)的合理布置,设计过程中控制的目标参数主要有如下七个:一、轴压比:主要为限制结构的轴压比,保证结构的延性要求,规范对墙肢和柱均有相应限值要求,见抗规6.3.7和6.4.6,高规 6.4.2和7.2.14及相应的条文说明。
轴压比不满足要求,结构的延性要求无法保证;轴压比过小,则说明结构的经济技术指标较差,宜适当减少相应墙、柱的截面面积。
轴压比不满足时的调整方法:1、程序调整:SATWE程序不能实现。
2、人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
二、剪重比:主要为限制各楼层的最小水平地震剪力,确保周期较长的结构的安全,见抗规5.2.5,高规3.3.13及相应的条文说明。
这个要求如同最小配筋率的要求,算出来的水平地震剪力如果达不到规范的最低要求,就要人为提高,并按这个最低要求完成后续的计算。
剪重比不满足时的调整方法:1、程序调整:在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”后,SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和,用以调整该楼层地震剪力,以满足剪重比要求。
2、人工调整:如果还需人工干预,可按下列三种情况进行调整:1)当地震剪力偏小而层间侧移角又偏大时,说明结构过柔,宜适当加大墙、柱截面,提高刚度。
2)当地震剪力偏大而层间侧移角又偏小时,说明结构过刚,宜适当减小墙、柱截面,降低刚度以取得合适的经济技术指标。
3)当地震剪力偏小而层间侧移角又恰当时,可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用,以满足剪重比要求。
三、刚度比:主要为限制结构竖向布置的不规则性,避免结构刚度沿竖向突变,形成薄弱层,见抗规3.4.2,高规4.4.2及相应的条文说明;对于形成的薄弱层则按高规5.1.14予以加强。
PKPM中七个比
·PKPM中七个比(轴压比、周期比等)的控制和调整?1、轴压比:查看: 混凝土构件配筋及钢结构验算简图调整标准: 抗规6.3.7和6.4.6,高规6.4.2和7.2.14主要为控制结构的延性,规范对墙肢和柱均有相应限值要求,见抗规6.3.7和6.4.6,高规6.4.2和7.2.14。
抗规6.3.7:柱的钢筋配置,应符合下列各项要求:1、柱的纵向手里配筋的最小总配筋率应按下表采用,同事每一侧配筋率不应小于0.2%,对建造于IV类场地且较高的高层建筑,最小总配筋率应增加0.1%2、柱箍筋在规定的范围内应加密,加密区箍筋间距和直径,应符合下列要求:2、柱根指底层柱下端箍筋加密区2)一级框架柱的箍筋的直径大于12mm且箍筋肢距不大于150 mm及二级框架柱的箍筋直径不小于100mm且箍筋肢距不大于200mm时,除底层柱下端外,最大间距应允许采用150mm;三级框架柱的截面尺寸不大于400mm时,箍筋最小直径应允许采用600mm;四级框架柱剪跨比不大于2时,箍筋直径不应小于8mm.3)框支柱和剪跨比不大于2的框架柱,箍筋间距不应大于100。
抗规6.4.6:抗震墙的墙肢长度不大于墙厚的3倍时,应按柱的有关要求进行设计;矩形墙肢的厚度不大于300mm时,尚宜全高加密箍筋。
高规6.4.2:抗震设计时,钢筋混凝土柱轴压比不宜超过下表的规定;对轴心抗压强度设计值乘机的比值;2 表内数值适用于混凝土强度等级不高于C60的柱。
当混凝土强度等级为C65~C70时,轴压比限值应比表中数值降低0.05;当混凝土强度等级为C75~C80时,轴压比限值应比表中数值降低0.10;3 表内数值适用于剪跨比大于2的柱;剪跨比不大于2但不小于1.5的柱,其轴压比限值应比表中数值减少0.05;剪跨比小于1.5的柱,其轴压比限值应专门研究并采取特殊构造措施;4 当沿柱全高采用井字复合箍,箍筋间距不大于100mm、肢距不大于200mm、直径不小于12mm,或当沿柱全高采用复合螺旋箍,箍筋螺距不大于100mm、肢距不大于200mm、直径不小于12mm,或当沿柱全高采用连续复合螺旋箍,且螺距不大于80mm、肢距不大于200mm、直径不小于10mm时,轴压比限值可增加0.10;5 当柱截面中部设置有附加纵向钢筋形成的芯柱,且附加纵向钢筋的几面面积不小于柱截面面积的0.8%时,柱轴压比限值可增加0.05.当本项措施与注4的措施共同采用时,柱轴压比限值可比表中数值增加0.15,但箍筋的配筋特征值仍可按轴压比增加0.10的要求确定;6 调整后的柱的轴压比限值不应大于1.05。

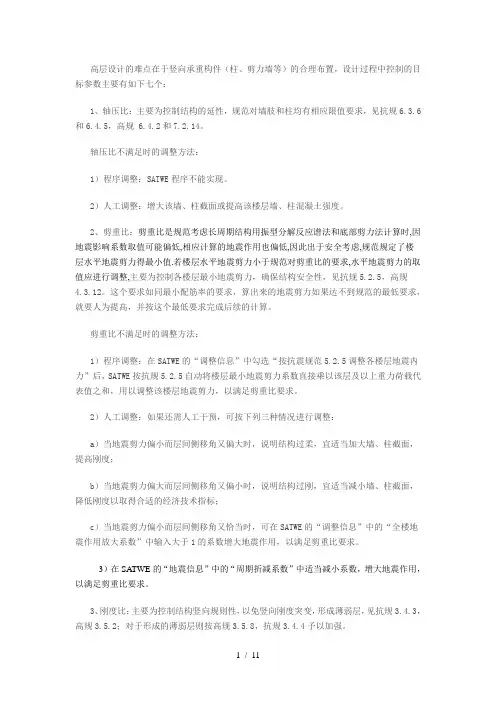

PKPM中七个比的控制和调整
高层设计的难点在于竖向承重构件(柱、剪力墙等)的合理布置,设计过程中控制的目标参数主要有如下七个:1、轴压比:主要为控制结构的延性,规范对墙肢和柱均有相应限值要求,见抗规6.3.6和6.4.5,高规 6.4.2和7.2.14。
轴压比不满足时的调整方法:1)程序调整:SATWE程序不能实现。
2)人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
2、剪重比:剪重比是规范考虑长周期结构用振型分解反应谱法和底部剪力法计算时,因地震影响系数取值可能偏低,相应计算的地震作用也偏低,因此出于安全考虑,规范规定了楼层水平地震剪力得最小值.若楼层水平地震剪力小于规范对剪重比的要求,水平地震剪力的取值应进行调整,主要为控制各楼层最小地震剪力,确保结构安全性,见抗规5.2.5,高规4.3.12。
这个要求如同最小配筋率的要求,算出来的地震剪力如果达不到规范的最低要求,就要人为提高,并按这个最低要求完成后续的计算。
剪重比不满足时的调整方法:1)程序调整:在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”后,SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和,用以调整该楼层地震剪力,以满足剪重比要求。
2)人工调整:如果还需人工干预,可按下列三种情况进行调整:a)当地震剪力偏小而层间侧移角又偏大时,说明结构过柔,宜适当加大墙、柱截面,提高刚度;b)当地震剪力偏大而层间侧移角又偏小时,说明结构过刚,宜适当减小墙、柱截面,降低刚度以取得合适的经济技术指标;c)当地震剪力偏小而层间侧移角又恰当时,可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用,以满足剪重比要求。
3)在SATWE的“地震信息”中的“周期折减系数”中适当减小系数,增大地震作用,以满足剪重比要求。
3、刚度比:主要为控制结构竖向规则性,以免竖向刚度突变,形成薄弱层,见抗规3.4.3,高规3.5.2;对于形成的薄弱层则按高规3.5.8,抗规3.4.4予以加强。
高层结构设计需要控制的七个比值及调整方法
高层结构设计需要控制的七个比值及调整方法高层设计的难点在于竖向承重构件(柱、剪力墙等)的合理布置,设计过程中控制的目标参数主要有如下七个:一、轴压比:主要为限制结构的轴压比,保证结构的延性要求,规范对墙肢和柱均有相应限值要求,见抗规 6.3.7和6.4.6,高规6.4.2和7.2.14及相应的条文说明。
轴压比不满足要求,结构的延性要求无法保证;轴压比过小,则说明结构的经济技术指标较差,宜适当减少相应墙、柱的截面面积。
轴压比不满足时的调整方法:1、程序调整:SATWE程序不能实现。
2、人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
抗规6.3.7 柱轴压比不宜超过表6.3.7的规定;建造于Ⅳ类场地且较高的高层建筑,柱轴压比限值应适当减小。
注:1 轴压比指柱组合的轴压力设计值与柱的全截面面积和混凝土轴心抗压强度设计值乘积之比值;可不进行地震作用计算的结构,取无地震作用组合的轴力设计值;2 表内限值适用于剪跨比大于2、混凝土强度等级不高于C60的柱;剪跨比不大于2的柱轴压比限值应降低0.05;剪跨比小于1.5的柱,轴压比限值应专门研究并采取特殊构造措施;3 沿柱全高采用井字复合箍且箍筋肢距不大于200mm、间距不大于100mm、直径不小于12mm,或沿柱全高采用复合螺旋箍、螺旋间距不大于100mm、箍筋肢距不大于200mm、直径不小于12mm,或沿柱全高采用连续复合矩形螺旋箍、螺旋净距不大于80mm、箍筋肢距不大于200mm、直径不小于10mm、轴压比限值均可增加0.10;上述三种箍筋的配箍特征值均应按增大的轴压比由本节表6.3.12确定;4 在柱的截面中部附加芯柱,其中另加的纵向钢筋的总面积不少于柱截面面积的0.8%,轴压比限值可增加0.05;此项措施与注3的措施共同采用时,轴压比限值可增加0.15,但箍筋的配箍特征值仍可按抽压比增加0.10 的要求确定;5 柱轴压比不应大于1.05。
抗规 6.3.7:抗震墙两端和洞口两侧应设置边缘构件,并应符合下列要求:1 抗震墙结构,一、二级抗震墙底部加强部位及相邻的上一层应按本章第6.4.7条设置约束边缘构件,但墙肢底截面在重力荷载代表值作用下的轴压比小于表6.4.6的规定值时可按本章第6.4.8条设置构造边缘构件。
pkpm中七个比的控制
p k p m中七个比的控制Work hard in everything, everything follows fate!1、轴压比:查看:混凝土构件配筋及钢结构验算简图轴压比不满足时的调整方法:1程序调整:SATWE程序不能实现..2人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度..2、周期比:查看:WZQ.OUT调整标准:高规3.4.5;A级扭转第一周期不应大于平动第一周期的0.9;B级不应大于0.85..周期比不满足时的调整方法:1程序调整:SATWE程序不能实现..2人工调整:只能通过人工调整改变结构布置;提高结构的扭转刚度;总的调整原则是加强结构外围墙、柱或梁的刚度;适当削弱结构中间墙、柱的刚度..第一或第二振型为扭转时的调整方法:1SATWE程序中的振型是以其周期的长短排序的..23当第一振型为扭转时;说明结构的扭转刚度相对于其两个主轴第二振型转角方向和第三振型转角方向;一般都靠近X轴和Y轴方向的侧移刚度过小;此时宜沿两主轴适当加强结构外围的刚度;并适当削弱结构内部的刚度.. 4当第二振型为扭转时;说明结构沿两个主轴方向的侧移刚度相差较大;结构的扭转刚度相对其中一主轴第一振型转角方向的侧移刚度是合理的;但相对于另一主轴第三振型转角方向的侧移刚度则过小;此时宜适当削弱结构内部沿“第三振型转角方向”的刚度;并适当加强结构外围主要是沿第一振型转角方向的刚度..5在进行上述调整的同时;应注意使周期比满足规范的要求..6当第一振型为扭转时;周期比肯定不满足规范的要求;当第二振型为扭转时;周期比较难满足规范的要求..3、剪重比:查看:WZQ.OU中的VX剪重比不满足时的调整方法:2人工调整:如果还需人工干预;可按下列三种情况进行调整:a当地震剪力偏小而层间侧移角又偏大时;说明结构过柔;宜适当加大墙、柱截面;提高刚度;b当地震剪力偏大而层间侧移角又偏小时;说明结构过刚;宜适当减小墙、柱截面;降低刚度以取得合适的经济技术指标;c当地震剪力偏小而层间侧移角又恰当时;可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用;以满足剪重比要求..4、刚度比:查看:WMASS.OUT调整标准:抗规3.4.3;高规3.5.2;框架结构不宜小于相邻上层的0.7;不宜小于相邻上部三层刚度平均值的0.8;其他结构不宜小于相邻上层0.9;当本层层高大于相邻上层层高的1.5倍时该比值不宜小于1.1;对结构底部嵌固层该比值不宜小于1.5刚度比不满足时的调整方法:1程序调整:如果某楼层刚度比的计算结果不满足要求;SATWE自动将该楼层定义为薄弱层;并按高规3.5.8将该楼层地震剪力放大1.25倍..2人工调整:如果还需人工干预;可适当降低本层层高和加强本层墙、柱或梁的刚度;适当提高上部相关楼层的层高和削弱上部相关楼层墙、柱或梁的刚度..5、刚重比:查看:WMASS.OUT调整标准:高规5.4.1;框架结构≥20;其他结构≥2.7H2;可以不考虑重力二阶效应;高规5.4.4;框架结构≥10;其他结构>1.4H2..刚重比不满足时的调整方法:1程序调整:SATWE程序不能实现..2人工调整:只能通过人工调整改变结构布置;加强墙、柱等竖向构件的刚度..6、层间受剪承载力比:查看:WMASS.OUT中的Ratio_Bu调整标准:抗规3.4.3;高规3.5.3;A级不宜小于上层的0.8;不应小于0.65;B级不应小于0.75..层间受剪承载力比不满足时的调整方法:2人工调整:如果还需人工干预;可适当提高本层构件强度如增大配筋、提高混凝土强度或加大截面以提高本层墙、柱等抗侧力构件的承载力;或适当降低上部相关楼层墙、柱等抗侧力构件的承载力..7、位移比\弹性层间位移角\弹塑性层间位移角:查看:WDISP.OUT调整标准:抗规3.4.3;高规主要为控制结构平面规则性;以避免产生过大的偏心而导致结构产生较大的扭转效应..见抗规3.4.3;高规位移比不满足时的调整方法:1程序调整:SATWE程序不能实现..2人工调整:只能通过人工调整改变结构平面布置;减小结构刚心与形心的偏心距;可利用程序的节点搜索功能在SATWE的“分析结果图形和文本显示”中的“各层配筋构件编号简图”中快速找到位移最大的节点;加强该节点对应的墙、柱等构件的刚度;也可找出位移最小的节点削弱其刚度;直到位移比满足要求..如果结构竖向较规则;第一次试算时可只建一个结构标准层;待结构的周期比、位移比、剪重比、刚度比等满足之后再添加其它标准层;这样可以减少建模过程中的重复修改;加快建模速度..。
pkpm七个比的调整修改
于 2。 E.0.2) 底部大空间层数大于一层时,其转换层上部框架-剪力墙结构的与底部大空间层相同 或相近高度的部分的等效侧向刚度与转换层下部的框架-剪力墙结构的等效侧向刚度比 γe 宜 接近 1,非抗震设计时不应大于 2,抗震设计时不应大于 1.3。 名词释义: 刚度比指结构竖向不同楼层的侧向刚度的比值(也称层刚度比),该值主要为了控制高层结 构的竖向规则性,以免竖向刚度突变,形成薄弱层。对于地下室结构顶板能否作为嵌固端, 转换层上、下结构刚度能否满足要求,及薄弱层的判断,均以层刚度比作为依据。《抗规》 与《高规》提供有三种方法计算层刚度,即剪切刚度(Ki=GiAi/hi)、剪弯刚度(Ki=Vi/Δi)、 地震剪力与地震层间位移的比值(Ki=Qi/Δui)。 通常选择第三种算法。 刚度的正确理解应为产生一个单位位移所需要的力 建筑结构的总信息(WMASS.OUT) =============================================================== 各层刚心、偏心率、相邻层侧移刚度比等计算信息
…… Ratx1,Raty1 : X,Y 方向本层塔侧移刚度与上一层相应塔侧移刚度 70%的 比值或上三层平均侧移刚度 80%的比值中之较小者 ……
============================================================== 即要求: Ratx1、Raty1 >1 电算结果的判别与调整要点: 1. 规范对结构层刚度比和位移比的控制一样,也要求在刚性楼板假定条件下计算。对于有 弹性板或板厚为零的工程,应计算两次,在刚性楼板假定条件下计算层刚度比并找出薄弱层, 然后在真实条件下完成其它结构计算。 2. 层刚比计算及薄弱层地震剪力放大系数的结果详建筑结构的总信息 WMASS.OUT。一般 来说,结构的抗侧刚度应该是沿高度均匀或沿高度逐渐减少,但对于框支层或抽空墙柱的中 间楼层通常表现为薄弱层,由于薄弱层容易遭受严重震害,故程序根据刚度比的计算结果或 层间剪力的大小自动判定薄弱层,并乘以放大系数,以保证结构安全。当然,薄弱层也可在 调整信息中通过人工强制指定。 3. 对于上述三种计算层刚度的方法,我们应根据实际情况进行选择:对于底部大空间为一 层时或多层建筑及砖混结构应选择“剪切刚度”;对于底部大空间为多层时或有支撑的钢结构 应选择“剪弯刚度”;而对于通常工程来说,则可选用第三种规范建议方法,此法也是 SATWE 程序的默认方法。 四、层间受剪承载能力之比 新高规的 3.5.3 条和 5.1.14 条规定,A 级高度高层建筑的楼层层间抗侧力结构的受剪承载力 不宜小于其上一层受剪承载力的 80%,B 级高度不应小于 75%。 建筑结构的总信息(WMASS.OUT) ************************************************************* 楼层抗剪承载力、及承载力比值
PKPM中七个比的控制和调整(多层)
1、轴压比(抗规2010第62页表6.3.6)
2、弹性层间位移角(框架1/550,详抗规2010第44页表5.5.1,高规2010第18页3.7.3)
3、位移比(不大于1.5,见抗规2010条文说明3.4.3条P270页)
4、刚重比
5、剪重比
6、刚度比
轴压比不要相差过大,超配筋信息中梁、柱等构件无超筋信息。
计算振型数: NMODE= 按照《抗规2010》5.2.3条2款,5.2.3条2款;《高规》5.1.13条2款;参见《手册》;[耦联]取3的倍数,且≤3倍层数,[非耦联]取≤层数,最终只要参与计算振型的[有效质量系数]应≥90%就满足要求了。
高层框架位移角限值:1/550,位移比不超过1.5,当位移角值远小于1/550,如1/10000时,该处构件位移比值可适当放宽
多层框架结构不需要考虑结构的周期比和位移比
异形柱结构位移比不应大于1.45,见《混凝土异形柱结构技术规程》JGJ149-2006第3.2.5条。
多层混凝土结构可不控制周期比,但前三个周期应具有较为明显的平动扭转分量,第一周期的振型要调至平动。
PKPM七大控制指标及调整方法
PKPM七大控制指标及调整方法一、轴压比:含义:轴压比指柱组合的轴压力设计值与柱的截面面积和混凝土轴心压强强度设计值乘积之比值,u=N/(A*Fc)——抗规6.3.6作用:主要是为限制结构的轴压比,保证结构的延性要求,规范对墙址和柱均有相应限值要去,具体详见抗规6.3.7和6.4.6,高规6.4.2和7.2.14及相应的条文说明。
轴压比不满足要求,对结构的延性没有办法满足;若轴压比过小,说明结构的经济指数指标较差,宜适当减小相应墙柱、柱的截面面积。
轴压比不满足时的调整方法:1、程序调整:SATWE程序不能实现2、人工调整:从公式出发,可以增大墙柱截面面积或提高混凝土的强度。
规范规定:柱轴压比不宜超过下表的规定;建造于Ⅳ类场地且较高的高层建筑,柱轴压比限值应适当减小:注:1.轴压比指柱组合的轴压力设计值与柱的全截面面积和混凝土轴心抗压强度设计值乘积之比值;对本规范规定不进行地震作用计算的结构,可取无地震作用组合的轴力设计值计算;2.表内限值适用于混凝土强度等级不高于C60的柱;当混凝土强度等级为C65-C70时,轴压比限值应降低0.05;当混凝土强度等级为C75-C80时,轴压比限值应降低0.10;3.表内限值适用于剪跨比大于2的柱;剪跨比不大于2但不小于1.5的柱,轴压比限值应降低0.05;剪跨比小于1.5的柱,轴压比限值应专门研究并采取特殊构造措施;4.沿柱全高采用井字复合箍且箍筋肢距不大于200mm、间距不大于100mm、直径不小于12mm,或沿柱全高采用复合螺旋箍、螺旋间距不大于100mm、箍筋肢距不大于200mm、直径不小于12mm,或沿柱全高采用连续复合矩形螺旋箍、螺旋净距不大于80mm、箍筋肢距不大于200mm、直径不小于10mm,轴压比限值均可增加0.10;5.在柱的截面中部附加芯柱,其中另加的纵向钢筋的总面积不少于柱截面面积的0.8%,轴压比限值可增加0.05;此项措施与注3的措施共同采用时,轴压比限值可增加0.15,但箍筋的体积配箍率仍可按轴压比增加0.10的要求确定;6.轴压比限值不应大于1.05。
pkpm周期比、位移比、刚度比、层间受剪承载力之比、刚重比、剪重比的调整
周期比、位移比、刚度比、层间受剪承载力之比、刚重比、剪重比等。
一、位移比、层间位移比控制规范条文:新高规的4.3.5条规定,楼层竖向构件的最大水平位移和层间位移角,A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍;且A级高度高层建筑不应大于该楼层平均值的1.5倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的1.4倍。
名词释义:(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。
(2)层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中:最大水平位移:墙顶、柱顶节点的最大水平位移。
平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角:墙、柱层间位移与层高的比值。
最大层间位移角:墙、柱层间位移角的最大值。
平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:1.保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2.保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。
结构位移输出文件(WDISP.OUT)Max-(X)、Max-(Y)----最大X、Y向位移。
(mm)Ave-(X)、Ave-(Y)----X、Y平均位移。
(mm)Max-Dx ,Max-Dy : X,Y方向的最大层间位移Ave-Dx ,Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
Ratio-Dx,Ratio-Dy : 最大层间位移与平均层间位移的比值即要求:Ratio-(X)= Max-(X)/ Ave-(X) 最好<1.2 不能超过1.5Ratio-Dx= Max-Dx/ Ave-Dx 最好<1.2 不能超过1.5Y方向相同电算结果的判别与调整要点:1.若位移比(层间位移比)超过1.2,则需要在总信息参数设置中考虑双向地震作用;2.验算位移比需要考虑偶然偏心作用,验算层间位移角则不需要考虑偶然偏心;3.验算位移比应选择强制刚性楼板假定,但当凸凹不规则或楼板局部不连续时,应采用符合楼板平面内实际刚度变化的计算模型,当平面不对称时尚应计及扭转影响4.最大层间位移、位移比是在刚性楼板假设下的控制参数。
高层设计需要控制的七个比值及调整方法-新规
高层结构设计需要控制的七个比值及调整方法高层设计的难点在于竖向承重构件(柱、剪力墙等)的合理布置,设计过程中控制的目标参数主要有如下七个:1、轴压比:主要为控制结构的延性,规范对墙肢和柱均有相应限值要求,见抗规6.3.6和6.4.5,高规 6.4.2和7.2.14。
电算结果的判别:轴压比计算结果程序已经给出: 梁弹性挠度、轴压比、墙边缘构件简图。
轴压比不满足时的调整方法:1)程序调整:SATWE程序不能实现。
2)人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
轴压比过小, 则说明结构的经济技术指标较差, 宜适当减少相应墙、柱的截面面积。
上述几个参数的调整涉及构件截面、刚度及平面位置的改变, 在调整过程中可能相互关联, 应注意不要顾此失彼。
2、剪重比:主要为控制各楼层最小地震剪力,确保结构安全性,见抗规 5.2.5,高规4.3.12。
这个要求如同最小配筋率的要求,算出来的地震剪力如果达不到规范的最低要求,就要人为提高,并按这个最低要求完成后续的计算。
电算结果的判别:( 1)对于一般高层建筑, 结构剪重比底层为最小,顶层最大, 故实际工程中, 结构剪重比由底层控制, 由下到上, 哪层的地震剪力不够, 就放大哪层的设计地震内力。
( 2)结构各层剪重比及各楼层地震剪力调整系数自动计算取值, 结果详SATWE周期、地震力与振型输出文件WZQ.OUT。
( 3)各层地震内力自动放大与否在调整信息栏设开关; 如果用户考虑自动放大, SATWE将在WZQ. OUT 中输出程序内部采用的放大系数。
( 4) 六度区剪重比可在0. 7% ~ 1% 取。
剪重比不满足时的调整方法:1)程序调整:在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”后,SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和,用以调整该楼层地震剪力,以满足剪重比要求。
2)人工调整:如果还需人工干预,可按下列三种情况进行调整:a)当地震剪力偏小而层间侧移角又偏大时,说明结构过柔,宜适当加大墙、柱截面,提高刚度;b)当地震剪力偏大而层间侧移角又偏小时,说明结构过刚,宜适当减小墙、柱截面,降低刚度以取得合适的经济技术指标;c)当地震剪力偏小而层间侧移角又恰当时,可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用,以满足剪重比要求。
PKPM七大控制指标及调整方法
PKPM七大控制指标及调整方法PKPM是工程结构设计软件,其七大控制指标是指结构设计中需要关注的七个主要要素,包括构件强度、位移控制、设计可靠性、现场施工、效果评估、结构体系合理性和经济效益。
下面将详细介绍这七大控制指标及其调整方法。
一、构件强度控制构件强度是指构件在设计荷载下所能承受的最大应力。
为确保结构的安全性,必须对构件的强度进行控制。
调整方法有:1.增加构件的截面尺寸,增加其抗弯和抗剪的承载力;2.合理设置加劲筋,增加构件的抗弯刚度和强度;3.采用高强度材料,提高构件的抗弯和抗压强度;4.增加钢筋配筋率,提高构件的承载力。
二、位移控制位移控制是指在设计荷载作用下,结构产生的变形应满足规定的要求。
位移过大会影响结构的使用性能和安全性。
调整方法有:1.增加构件的刚度,减小其变形;2.采用预应力或钢筋混凝土组合结构,提高结构整体的刚度;3.增加支撑系统,限制结构的变形;4.优化结构参数,减小结构的变形。
三、设计可靠性设计可靠性是指在规定的荷载和极限状态下,结构满足强度、刚度和稳定性的概率。
提高设计可靠性可以增强结构的安全性。
调整方法有:1.采用可靠性设计方法,考虑荷载和材料参数的不确定性;2.对结构进行全过程监测,及时发现并修复结构缺陷;3.加强施工质量控制,确保结构的设计要求得到满足;4.增加荷载组合中荷载的安全系数,提高结构的抗荷能力。
四、现场施工控制现场施工控制是指在施工过程中,要保证结构能够按照设计要求进行安装和施工。
调整方法有:1.正确设置支撑体系,保证结构的稳定性;2.控制混凝土浇筑的施工工艺和质量,确保结构的强度和耐久性;3.严格控制施工过程中的各项关键工序,如配筋、板模安装等;4.不断加强施工现场的管理与监督,提高施工质量和安全性。
五、效果评估控制效果评估是指对已建成的结构进行性能评估和验收,以确保结构的设计目标得到实现。
调整方法有:1.设置监测系统,定期对结构的健康状况进行评估;2.进行结构的静力和动力试验,获得结构的力学性能参数;3.针对结构存在的问题,进行相应的技术改进和修复;4.加强结构的维护和管理,延长结构的使用寿命。
pkpm周期比、位移比、刚度比、层间受剪承载力之比、刚重比、剪重比的调整
周期比、位移比、刚度比、层间受剪承载力之比、刚重比、剪重比等。
一、位移比、层间位移比控制规范条文:新高规的4.3.5条规定,楼层竖向构件的最大水平位移和层间位移角,A、B级高度高层建筑均不宜大于该楼层平均值的倍;且A级高度高层建筑不应大于该楼层平均值的倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的倍。
名词释义:(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。
(2)层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中:最大水平位移:墙顶、柱顶节点的最大水平位移。
平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角:墙、柱层间位移与层高的比值。
最大层间位移角:墙、柱层间位移角的最大值。
平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:1.保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2.保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。
结构位移输出文件()Max-(X)、Max-(Y)----最大X、Y向位移。
(mm)Ave-(X)、Ave-(Y)----X、Y平均位移。
(mm)Max-Dx ,Max-Dy : X,Y方向的最大层间位移Ave-Dx ,Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
Ratio-Dx,Ratio-Dy : 最大层间位移与平均层间位移的比值即要求:Ratio-(X)= Max-(X)/ Ave-(X) 最好< 不能超过Ratio-Dx= Max-Dx/ Ave-Dx 最好< 不能超过Y方向相同电算结果的判别与调整要点:1.若位移比(层间位移比)超过,则需要在总信息参数设置中考虑双向地震作用;2.验算位移比需要考虑偶然偏心作用,验算层间位移角则不需要考虑偶然偏心;3.验算位移比应选择强制刚性楼板假定,但当凸凹不规则或楼板局部不连续时,应采用符合楼板平面内实际刚度变化的计算模型,当平面不对称时尚应计及扭转影响4.最大层间位移、位移比是在刚性楼板假设下的控制参数。
PKPM中那七个比的详细出处及调整
PKPM中那七个比的详细出处及调整PKPM中那七个比的详细出处及调整一、轴压比1、定义:柱(墙)的轴压力设计值与柱(墙)的全截面面积和混凝土轴心抗压强度设计值乘积之比值。
2、作用:反映了柱(墙)的受压情况;限制柱(墙)的轴压比主要是为了控制柱(墙)的延性,因为轴压比越大,柱(墙)的延性就越差,在地震作用下柱(墙)的破坏呈脆性。
3、规范限值:1)柱轴压比限值《混凝土结构设计规范》(50010-2010)11.4.16条《建筑抗震设计规范》(50011-2010)6.3.6条《高层建筑混凝土结构技术规程》(JGJ3-2010)6.4.2条2)剪力墙轴压比限值《混凝土结构设计规范》(50010-2010)11.7.16条《建筑抗震设计规范》(50011-2010)6.4.2条《高层建筑混凝土结构技术规程》(JGJ3-2010)7.2.13条4、不满足规范限值时调整方案:增大柱(墙)的截面尺寸或提高该楼层柱(墙)混凝土强度等级。
二、剪重比1、定义:水平地震力作用下楼层剪力标准值与重力荷载代表值的比值。
2、作用:为了控制结构总水平地震剪力及各楼层最小水平地震剪力,确保结构的安全。
3、规范限值:《建筑抗震设计规范》(50011-2010)5.2.5条《高层建筑混土结构技术规程》(JGJ3-2010)4.3.12条注:1、周期介于3.5s和5.0s之间的结构,应允许线性插入取值;2、7、8度时括号内的数值分别用于设计基本地震加速度为0.15g和0.30g的地区;3、对于竖向不规则结构的薄弱层(不满足《高规》第3.5.2、3.5.3、3.5.4条),剪重比尚应乘以1.15的增大系数;4、“扭转效应明显”是指楼层最大水平位移(或层间位移)大楼层平均水平位移(或层间位移)的1.2倍。
4、不满足规范限值时的调整方案:1)程序调整:在SATWE的“调整信息”中勾选“按抗震规范5.2.5条调整各层地震内力”后,程序按抗震规范5.2.5条自动将楼层最小地震剪力系数直接乘以该层及以上楼层重力荷载代表值,用以调整该楼层地震剪力,以满足剪重比的要求。
七个比值及调整方法
高层结构设计需要控制的七个比值及调整方法高层设计的难点在于竖向承重构件(柱、剪力墙等)的合理布置,设计过程中控制的目标参数主要有如下七个:1、轴压比:主要为控制结构的延性,规范对墙肢和柱均有相应限值要求,见抗规6.3.7和6.4.6,高规6.4.2和7.2.14。
轴压比不满足时的调整方法:1)程序调整:SATWE程序不能实现。
2)人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
2、剪重比:主要为控制各楼层最小地震剪力,确保结构安全性,见抗规5.2.5,高规3.3.13。
这个要求如同最小配筋率的要求,算出来的地震剪力如果达不到规范的最低要求,就要人为提高,并按这个最低要求完成后续的计算。
剪重比不满足时的调整方法:1)程序调整:在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”后,SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和,用以调整该楼层地震剪力,以满足剪重比要求。
2)人工调整:如果还需人工干预,可按下列三种情况进行调整:a)当地震剪力偏小而层间侧移角又偏大时,说明结构过柔,宜适当加大墙、柱截面,提高刚度;b)当地震剪力偏大而层间侧移角又偏小时,说明结构过刚,宜适当减小墙、柱截面,降低刚度以取得合适的经济技术指标;c)当地震剪力偏小而层间侧移角又恰当时,可在SA TWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用,以满足剪重比要求。
3、刚度比:主要为控制结构竖向规则性,以免竖向刚度突变,形成薄弱层,见抗规3.4.2,高规4.4.2;对于形成的薄弱层则按高规5.1.14予以加强。
刚度比不满足时的调整方法:1)程序调整:如果某楼层刚度比的计算结果不满足要求,SATWE自动将该楼层定义为薄弱层,并按高规5.1.14将该楼层地震剪力放大1.15倍。
2)人工调整:如果还需人工干预,可适当降低本层层高和加强本层墙、柱或梁的刚度,适当提高上部相关楼层的层高和削弱上部相关楼层墙、柱或梁的刚度。
PKPM中七个比的控制和调整高层
我新开的小店,有空光顾哈(开业初期不追求利润,只赚信誉):/多种CAD插件(拉移随心,雨夜屠夫墙柱工具,配筋助手等)购买网址:/item.htm?spm=a1z10.1.w4023-3707511177.2.euqMwZ&id=22448099065PKPM中七个比的控制和调整1、轴压比:查看: 混凝土构件配筋及钢结构验算简图调整标准: (抗规2010第62页表6.3.6),高规2010第66页表6.4.2主要为控制结构的延性,规范对墙肢和柱均有相应限值要求,见2010抗规6.3.6和6.4.5,高规2010 6.4.2和7.2.14。
轴压比不满足时的调整方法:1)程序调整:SATWE程序不能实现。
2)人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
2、周期比:查看:WZQ.OUT调整标准:高规2010第3.4.5条, A级扭转第一周期不应大于平动第一周期的0.9,B级不应大于0.85主要为控制结构扭转效应,减小扭转对结构产生的不利影响,见高规4.3.5。
周期比不满足要求,说明结构的扭转刚度相对于侧移刚度较小,结构扭转效应过大。
周期比不满足时的调整方法:1)程序调整:SATWE程序不能实现。
2)人工调整:只能通过人工调整改变结构布置,提高结构的扭转刚度;总的调整原则是加强结构外围墙、柱或梁的刚度,适当削弱结构中间墙、柱的刚度。
第一或第二振型为扭转时的调整方法:1)SATWE程序中的振型是以其周期的长短排序的。
2)结构的第一、第二振型宜为平动,扭转周期宜出现在第三振型及以后。
见抗规3.5.3条3款及条文说明“结构在两个主轴方向的动力特性(周期和振型)宜相近”。
3)当第一振型为扭转时,说明结构的扭转刚度相对于其两个主轴(第二振型转角方向和第三振型转角方向,一般都靠近X轴和Y轴)方向的侧移刚度过小,此时宜沿两主轴适当加强结构外围的刚度,并适当削弱结构内部的刚度。
4)当第二振型为扭转时,说明结构沿两个主轴方向的侧移刚度相差较大,结构的扭转刚度相对其中一主轴(第一振型转角方向)的侧移刚度是合理的;但相对于另一主轴(第三振型转角方向)的侧移刚度则过小,此时宜适当削弱结构内部沿“第三振型转角方向”的刚度,并适当加强结构外围(主要是沿第一振型转角方向)的刚度。
PKPM分析结果调整方法
高层结构设计需要控制的七个比值及调整方法1、轴压比:主要为控制结构的延性,规范对墙肢和柱均有相应限值要求,见抗规6.3.7和6.4.6,高规6.4.2和7.2.14。
轴压比不满足时的调整方法:1)程序调整:SATWE程序不能实现。
2)人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
2、剪重比:主要为控制各楼层最小地震剪力,确保结构安全性,见抗规5.2.5,高规3.3.13。
这个要求如同最小配筋率的要求,算出来的地震剪力如果达不到规范的最低要求,就要人为提高,并按这个最低要求完成后续的计算。
剪重比不满足时的调整方法:1)程序调整:在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”后,SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和,用以调整该楼层地震剪力,以满足剪重比要求。
2)人工调整:如果还需人工干预,可按下列三种情况进行调整:a)当地震剪力偏小而层间侧移角又偏大时,说明结构过柔,宜适当加大墙、柱截面,提高刚度;b)当地震剪力偏大而层间侧移角又偏小时,说明结构过刚,宜适当减小墙、柱截面,降低刚度以取得合适的经济技术指标;c)当地震剪力偏小而层间侧移角又恰当时,可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用,以满足剪重比要求。
3、刚度比:主要为控制结构竖向规则性,以免竖向刚度突变,形成薄弱层,见抗规3.4.2,高规4.4.2;对于形成的薄弱层则按高规5.1.14予以加强。
刚度比不满足时的调整方法:1)程序调整:如果某楼层刚度比的计算结果不满足要求,SATWE自动将该楼层定义为薄弱层,并按高规5.1.14将该楼层地震剪力放大1.15倍。
2)人工调整:如果还需人工干预,可适当降低本层层高和加强本层墙、柱或梁的刚度,适当提高上部相关楼层的层高和削弱上部相关楼层墙、柱或梁的刚度。
4、位移比:主要为控制结构平面规则性,以避免产生过大的偏心而导致结构产生较大的扭转效应。
Pkpm位移比,刚度比,轴压比,周期比,刚重比,剪重比的计算分析
Pkpm位移比,刚度比,轴压比,周期比,刚重比,剪重比的计算分析Pkpm位移比,刚度比,轴压比,周期比,刚重比,剪重比得计算分析结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文:新高规得4。
3。
5条规定,楼层竖向构件得最大水平位移与层间位移角,A、B级高度高层建筑均不宜大于该楼层平均值得1.2倍;且A级高度高层建筑不应大于该楼层平均值得1、5倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值得1。
4倍。
高规4、6。
3条规定,高度不大于150m得高层建筑,其楼层层间最大位移与层间之比(即最大层间位移角)Δu/h应满足以下要求:结构休系Δu/h限值框架 1/550框架-剪力墙,框架-核心筒 1/800筒中筒,剪力墙 1/1000框支层1/1000名词释义:(1) 位移比:即楼层竖向构件得最大水平位移与平均水平位移得比值。
(2) 层间位移比:即楼层竖向构件得最大层间位移角与平均层间位移角得比值。
其中:最大水平位移:墙顶、柱顶节点得最大水平位移。
平均水平位移:墙顶、柱顶节点得最大水平位移与最小水平位移之与除2。
层间位移角:墙、柱层间位移与层高得比值。
最大层间位移角:墙、柱层间位移角得最大值。
平均层间位移角:墙、柱层间位移角得最大值与最小值之与除2、控制目得:高层建筑层数多,高度大,为了保证高层建筑结构具有必要得刚度,应对其最大位移与层间位移加以控制,主要目得有以下几点:1.保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板得裂缝数量,宽度、2、保证填充墙,隔墙,幕墙等非结构构件得完好,避免产生明显得损坏、3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。
结构位移输出文件(WDISP.OUT)Max-(X)、Max-(Y)----最大X、Y向位移。
(mm)Ave—(X)、Ave-(Y)--—-X、Y平均位移。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
p k p m中七个比的控制集团标准化小组:[VVOPPT-JOPP28-JPPTL98-LOPPNN]
1、轴压比:
查看:混凝土构件配筋及钢结构验算简图
轴压比不满足时的调整方法:
1)程序调整:SATWE程序不能实现。
2)人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
2、周期比:
查看:WZQ.OUT
调整标准:高规3.4.5,A级扭转第一周期不应大于平动第一周期的0.9,B级不应大于0.85。
周期比不满足时的调整方法:
1)程序调整:SATWE程序不能实现。
2)人工调整:只能通过人工调整改变结构布置,提高结构的扭转刚度;总的调整原则是加强结构外围墙、柱或梁的刚度,适当削弱结构中间墙、柱的刚度。
第一或第二振型为扭转时的调整方法:
1)SATWE程序中的振型是以其周期的长短排序的。
2)
3)当第一振型为扭转时,说明结构的扭转刚度相对于其两个主轴(第二振型转角方向和第三振型转角方向,一般都靠近X轴和Y轴)方向的侧移刚度过小,此时宜沿两主轴适当加强结构外围的刚度,并适当削弱结构内部的刚度。
4)当第二振型为扭转时,说明结构沿两个主轴方向的侧移刚度相差较大,结构的扭转刚度相对其中一主轴(第一振型转角方向)的侧移刚度是合理的;但相对于另一主轴(第三振型转角方向)的侧移刚度则过小,此时宜适当削弱结构内部沿“第三振型转角方向”的刚度,并适当加强结构外围(主要是沿第一振型转角方向)的刚度。
5)在进行上述调整的同时,应注意使周期比满足规范的要求。
6)当第一振型为扭转时,周期比肯定不满足规范的要求;当第二振型为扭转时,周期比较难满足规范的要求。
3、剪重比:
查看:WZQ.OU中的VX()
剪重比不满足时的调整方法:
2)人工调整:如果还需人工干预,可按下列三种情况进行调整:
a)当地震剪力偏小而层间侧移角又偏大时,说明结构过柔,宜适当加大墙、柱截面,提高刚度;
b)当地震剪力偏大而层间侧移角又偏小时,说明结构过刚,宜适当减小墙、柱截面,降低刚度以取得合适的经济技术指标;
c)当地震剪力偏小而层间侧移角又恰当时,可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用,以满足剪重比要求。
4、刚度比:
查看:WMASS.OUT
调整标准:抗规3.4.3,高规3.5.2;框架结构不宜小于相邻上层的0.7,不宜小于相邻上部三层刚度平均值的0.8;其他结构不宜小于相邻上层0.9,当本层层高大于相邻上层层高的1.5倍时该比值不宜小于1.1,对结构底部嵌固层该比值不宜小于1.5
刚度比不满足时的调整方法:
1)程序调整:如果某楼层刚度比的计算结果不满足要求,SATWE自动将该楼层定义为薄弱层,并按高规3.5.8将该楼层地震剪力放大1.25倍。
2)人工调整:如果还需人工干预,可适当降低本层层高和加强本层墙、柱或梁的刚度,适当提高上部相关楼层的层高和削弱上部相关楼层墙、柱或梁的刚度。
5、刚重比:
查看:WMASS.OUT
调整标准:高规5.4.1,框架结构≥20,其他结构≥2.7H2,可以不考虑重力二阶效应,高规
5.4.4,框架结构≥10,其他结构>1.4H2。
刚重比不满足时的调整方法:
1)程序调整:SATWE程序不能实现。
2)人工调整:只能通过人工调整改变结构布置,加强墙、柱等竖向构件的刚度。
6、层间受剪承载力比:
查看:WMASS.OUT中的Ratio_Bu
调整标准:抗规3.4.3,高规3.5.3;A级不宜小于上层的0.8,不应小于0.65;B级不应小于
0.75。
层间受剪承载力比不满足时的调整方法:
2)人工调整:如果还需人工干预,可适当提高本层构件强度(如增大配筋、提高混凝土强度或加大截面)以提高本层墙、柱等抗侧力构件的承载力,或适当降低上部相关楼层墙、柱等抗侧力构件的承载力。
7、位移比\弹性层间位移角\弹塑性层间位移角:
查看:WDISP.OUT
调整标准:抗规3.4.3,高规
主要为控制结构平面规则性,以避免产生过大的偏心而导致结构产生较大的扭转效应。
见抗规3.4.3,高规
位移比不满足时的调整方法:
1)程序调整:SATWE程序不能实现。
2)人工调整:只能通过人工调整改变结构平面布置,减小结构刚心与形心的偏心距;可利用程序的节点搜索功能在SATWE的“分析结果图形和文本显示”中的“各层配筋构件编号简图”中快速找到位移最大的节点,加强该节点对应的墙、柱等构件的刚度;也可找出位移最小的节点削弱其刚度;直到位移比满足要求。
如果结构竖向较规则,第一次试算时可只建一个结构标准层,待结构的周期比、位移比、剪重比、刚度比等满足之后再添加其它标准层;这样可以减少建模过程中的重复修改,加快建模速度。
