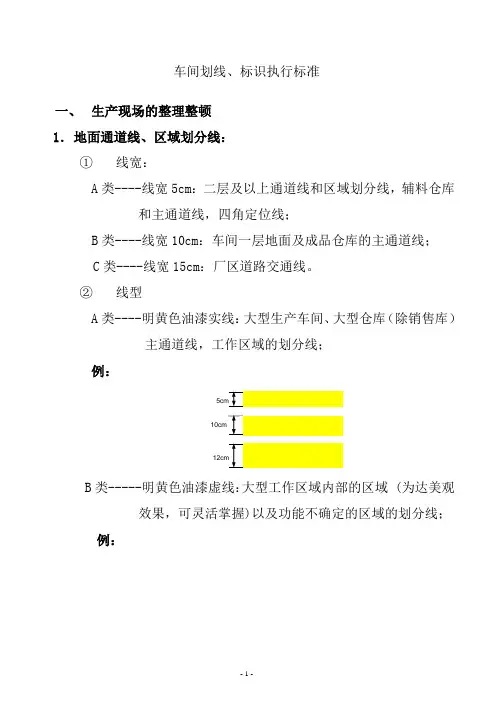

车间划线、标识执行标准一、生产现场的整理整顿1．地面通道线、区域划分线：①线宽：A类----线宽5cm：二层及以上通道线和区域划分线，辅料仓库和主通道线，四角定位线；B类----线宽10cm：车间一层地面及成品仓库的主通道线；C类----线宽15cm：厂区道路交通线。
②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；例：B类-----明黄色油漆虚线：大型工作区域内部的区域 (为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；例：C 类----红色虚线：不良品摆放区的划分线； 例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。
2 定位线15cm15cm15cm15cm15cm5cm15cm15cm15cm5cm5c m5cm5cmA 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX 工作台”字样；例：B 类-----不良品区（废弃物回收桶、箱、不良品放置架）定位：用红色线；如果定位范围小于40cm ×40cm ，则直接采用封闭实线框定位。
例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红色实线； 例：D 类----物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位：使用黄色四角定位线；例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；F 类----移动式设备的定位（如液压叉车、电动叉车、物料周转车等）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：物料周转车停放区区域大小由车的大小确定通道5cm 5cm手推式灭火器壁挂式灭火器说明：红色、线宽5cm，空白宽5cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；例：H 类----门开闭线： 例：单开门： 双开门：I 类----限高线： 例：J 类----警示范围线：设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等； 例：K 类----台面物品定位：待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；例：2． 刷油漆的注意事项图A图B因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。
车间划线标准
车间划线标准一、背景介绍车间划线是指在工业生产车间中，根据生产流程和安全要求，对车间地面进行划分，以便于员工的工作区域划分、设备摆放和物料流动等。
车间划线的标准化可以提高生产效率、确保工作安全和减少事故发生的可能性。
本文将详细介绍车间划线的标准格式。
二、车间划线标准格式1. 划线颜色：根据不同的用途和意义，车间划线可以采用不同的颜色。
以下是常用的划线颜色及其意义：- 白色：表示通行区域、工作区域和设备存放区域。
- 黄色：表示注意区域、警示区域和危（wei）险区域。
- 红色：表示禁止通行区域、紧急停车区和危（wei）险区域。
- 绿色：表示安全出口、应急通道和安全区域。
- 蓝色：表示物料存放区域、原材料区域和成品区域。
2. 划线宽度：划线的宽度应根据不同的用途和标识要求进行选择。
普通情况下，划线的宽度应在5-10厘米之间。
3. 划线长度：划线的长度应根据实际需要进行设计，以满足工作区域的需求和安全要求。
4. 划线形状：划线的形状应根据不同的用途进行选择。
以下是常用的划线形状及其意义：- 直线：表示通行区域和工作区域。
- 虚线：表示注意区域和警示区域。
- 实线：表示禁止通行区域和危（wei）险区域。
- 箭头：表示安全出口和应急通道。
5. 划线间距：划线之间的间距应根据实际需要进行设计，以确保车间内的通行和工作的顺畅。
6. 划线位置：划线的位置应根据实际需要进行设计，以确保员工的工作区域划分清晰、设备摆放合理和物料流动顺畅。
7. 划线标识：划线的标识应清晰可见，以便员工能够清晰地识别不同的划线意义和用途。
8. 划线维护：划线的维护应及时进行，以确保划线的清晰度和可见性。
如有磨损、退色或者损坏的划线应及时修复或者重新划线。
三、总结车间划线的标准格式对于生产车间的管理和安全至关重要。
通过合理的划线设计和标识，可以提高生产效率、确保工作安全和减少事故发生的可能性。
划线颜色、宽度、长度、形状、间距、位置、标识和维护都是影响划线质量的重要因素，应根据实际需要进行科学合理的设计和管理。
车间划线及标识管理要求
车间划线及标识管理要求1、地面通道线、区域划分线1）线型A类—-黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线;线宽120mm:原则上用于主通道线。
图例：B类-—黄色油漆虚线线宽60mm:大型工作区域内部划分线，允许穿越的通道线（可虚实结合)；图例：C类——红色实线线宽60mm：不良品摆放区的划分线(碰到三面围墙处,第四面地面划一条红色实线）；图例：D类—黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。
图例:B类—不良品区(废弃物的回收桶、箱、不良品放置架)定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；图例：C类-消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例:D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线;图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线;图例：F类-移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类-—货架的定位图例：H 类--门开闭线图例：I 类--限高线图例:J类——警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例:K类——台面物品定位待加工零件、已加工零件、作业工具,检查工具、记录表、小物盒；图例:2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色（明黄色、天蓝色、大红色、标准绿色）的实际效果调配颜色,但要求与电脑所显示的色样效果接近,且在工厂内部保持一致。
4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人.图例：以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范.5、车间物料标识牌车间内部的物料放置点、待加工、已加工物料放置点,对物料名称、数量、规格以及最大上限的控制。
车间划线及标识管理
车间划线及标识管理区域划线标准为了规范化工厂内部的通道和区域，以下是地面通道线和区域划分线的标准：1) 线型A类：明黄色油漆实线，线宽50mm，用于所有辅助通道线和区域划分线，以及中小仓库和小型房间的主通道线和四角定位线。
线宽100mm，用于大型生产车间和大型仓库的主通道线。
线宽120mm，用于厂区交通线。
B类：明黄色油漆虚线，线宽50mm，用于大型工作区域内部的区域划分线（为达美观效果可灵活掌握），以及允许穿越的通道线（可虚实结合）。
C类：红色实线，线宽50mm，用于不良品摆放区的划分线。
碰到三面围墙处，第四面地面划一条红色实线。
D类：明黄色与黑色组成的斜纹斑马线（倾斜45º），用于危险品区域的禁入警示线、警示区域线、消防通道线和凸起部位线（如路肩石等）。
E类：绿色实线，用于合格品摆放区的划分线和成品仓库的通道线。
2) 定位线A类：设备的定位，所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台”字样。
B类：不良品区（废弃物的回收桶、箱、不良品放置架）定位，用红色线。
如果定位范围小于40cm×40cm，则直接采用封闭实线框定位。
C类：消防器材、油类、化学药品等危险物品的定位，使用红白警示定位线。
D类：物料码放架与形状规则的常用物品，使用黄色四角定位线。
E类：消防栓、配电柜等禁放物品的开门区域处的定位，使用红白相间的斑马式填充线。
F类：移动式设备的定位（如液压车、物料周转车等），使用黄线四周定位线，并标明起动方向。
G类：货架的定位。
H类：门开闭线。
以上标准可以直接用刷油漆的方式实现，也可以在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，直接贴胶带。
本文介绍了车间内的标识牌和划线等注意事项。
首先，限高线分为I类和J类，I类限高线用于提醒作业区域高度限制，J类限高线用于警示范围线。
限高线的设置位置包括消防栓、配电柜、电气控制柜等，以及需要提醒注意的区域和碰头部位等。
车间划线执行标准

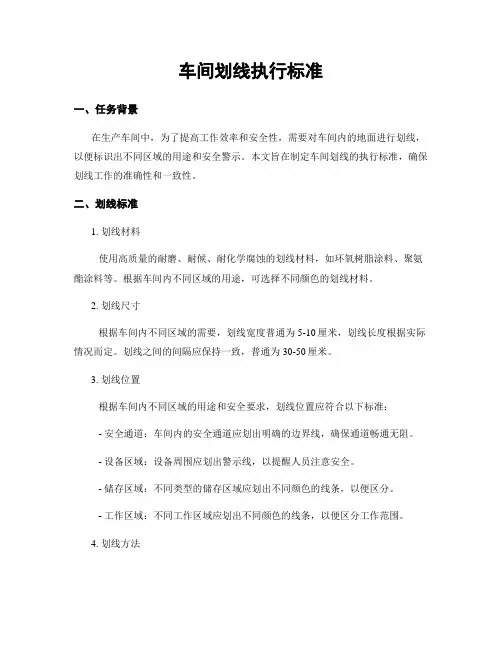

车间划线执行标准一、任务背景在生产车间中，为了提高工作效率和安全性，需要对车间内的地面进行划线，以便标识出不同区域的用途和安全警示。
本文旨在制定车间划线的执行标准，确保划线工作的准确性和一致性。
二、划线标准1. 划线材料使用高质量的耐磨、耐候、耐化学腐蚀的划线材料，如环氧树脂涂料、聚氨酯涂料等。
根据车间内不同区域的用途，可选择不同颜色的划线材料。
2. 划线尺寸根据车间内不同区域的需要，划线宽度普通为5-10厘米，划线长度根据实际情况而定。
划线之间的间隔应保持一致，普通为30-50厘米。
3. 划线位置根据车间内不同区域的用途和安全要求，划线位置应符合以下标准：- 安全通道：车间内的安全通道应划出明确的边界线，确保通道畅通无阻。
- 设备区域：设备周围应划出警示线，以提醒人员注意安全。
- 储存区域：不同类型的储存区域应划出不同颜色的线条，以便区分。
- 工作区域：不同工作区域应划出不同颜色的线条，以便区分工作范围。
4. 划线方法划线前应确保地面平整、干燥、清洁，无油污和杂物。
划线时应使用专业的划线设备，确保划线的直线度和平整度。
划线时应注意保护周围设备和物品，避免划伤或者弄脏其他物品。
5. 划线维护定期检查划线的磨损情况，如发现划线磨损严重或者有脱落现象，应及时进行维修或者重新划线，以保持划线的清晰度和可读性。
三、执行流程1. 划线前准备- 准备划线材料和划线设备。
- 清理地面，确保地面干燥、平整、清洁。
- 对需要划线的区域进行测量和标记。
2. 划线操作- 根据标记线条的位置，使用划线设备进行划线。
- 划线时保持稳定的手势，使线条直线、平整。
- 划线完成后，检查线条的质量和准确性。
3. 划线维护- 定期检查划线的磨损情况。
- 如发现划线磨损严重或者有脱落现象，及时进行维修或者重新划线。
四、安全注意事项1. 在划线过程中，应佩戴个人防护装备，如手套、安全鞋等。
2. 划线设备应经过合格检查和维护，确保安全可靠。
车间画线标准规范
对象
危险部位
1、危险部位、危险区域用斑马线来标明。 2、工字柱上斑马线黄黑间隔15cm。
标准
15cm
效果展示
2021/10/10
1.5米
地面
15
爬梯警示线标识
目的
爬梯处进行危险警示
对象
危险部位
1、危险部位、危险区域用斑马线来标明。 2、工字柱上斑马线黄黑间隔30cm。 标准 3、扶梯上刷斑马线，使得斑马线在横向 爬梯上交错，距离约30cm左右。
5、高度：地上部分90cm，地下部分30cm，
地面下沉10CM后膨胀螺丝固定后再做地
效果展平示。
90cm
30cm 墙体
30cm
10cm 地面 双开门
通 道
2021/10/10
10cm
主 干 道
墙体 17
车间建筑物护栏
目的 防止建筑物被撞击，并保持表面清洁
对象
现场与通道相邻的建筑物
1、材料：立柱选用40×10 ×10cm的钢 材定位
定位
可视化标准
黄色
黄色
间隙 5MM
间隙 10MM
对象 固定不移动物品
如架子等
圆形不移动物品 如花盆等
照片
红色
定位
固定不移动物品 不良品存放架子
间隙 5MM
2021/10/10
6
区分 定位
可视化标准
对象
1. 地板白色 定位用蓝色胶带
2.地板其它颜色 定位用白色胶带
现场移动物品 如叉车，台车等
效果展示
2021/10/10
13
工字柱警示标识
目的
对于不靠墙的柱子进行警示
对象
危险部位
1、危险部位、危险区域用斑马线来标明。
工厂车间5s地面划线标准
工厂车间5s地面划线标准
工厂车间5S地面划线标准如下：
1. 颜色选择：地面划线应使用明亮、鲜艳的颜色，如黄色、白色、蓝色等，以便于员工辨识。
2. 宽度和长度：地面划线的宽度通常为5-10厘米，长度
根据需要而定，可以根据车间的具体情况进行调整。
3. 直线标示：地面划线应为直线，不得有明显的弯曲或断裂。
标线应平整、清晰，不得有模糊或模糊的情况。
4. 标示内容：地面划线应根据车间的需要进行标示，常见
的标示包括行车道、人行道、安全区域、禁止区域、消防
通道等。
标示内容应明确、易于理解，并且符合相关安全
规定。
5. 标示间距：不同的标示之间应有一定的间距，以避免混
淆和误解。
间距的大小可以根据车间的实际情况进行调整，但通常应保持一致。
6. 标示固定：地面划线应牢固地固定在地面上，以防止移
动或损坏。
可以使用专用的地面标示胶带或标示漆进行固定。
7. 维护和修复：地面划线应定期检查和维护，如有损坏或
磨损应及时修复或重新划线，以保持标示的清晰和有效性。
请注意，以上只是一般的地面划线标准，具体的标准可能会根据不同的工厂和车间的需要而有所不同。
在制定和执行地面划线标准时，应根据实际情况进行调整，并遵守相关的安全规定和标准。
车间划线及标识管理要求
车间划线及表记管理要求1、地面通道线、地区区分线1）线型A类--黄色油漆实线线宽60mm：原则上用于物件定位线；线宽80mm：原则上用于设备地区线；线宽120mm：原则上用于主通道线。
图例：B类--黄色油漆虚线线宽60mm：大型工作地区内部区分线，同意穿越的通道线（可虚实联合）；图例：C类--红色实线线宽60mm：不良品摆放区的区分线（遇到三面围墙处，第周围地面划一条红色实线）；图例：D类-黄色与黑色构成的斜纹斑马线（倾斜45o）危险品地区线、警告地区线，消防通道线；图例：定位线类—设备的定位：全部设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。
图例：类—不良品区（荒弃物的回收桶、箱、不良品搁置架）定位用红色线，假如定位范围小于40cm×40cm，则直接采纳关闭实线框定位；图例：C类—消防器械、油类、化学品等危险物件的的定位使用红白警告定位线；图例：D类—物料码放架与形状规则的常用物件、全部能够挪动或简单挪动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物件的开门地区处的定位使用黄白相间的斑马式填补线；图例：类—挪动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线周围定位线，并注明起动方向；图例：G类--货架的定位图例：类--门开闭线图例：类--限高线图例：类--警告范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提示作业操作注意的地区、提示行走注意的地区、提示碰头的部位等；图例：K类--台面物件定位待加工部件、已加工部件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示成效与实质颜色有必定的误差，可依据各样颜色(明黄色、天蓝色、大红色、标准绿色)的实质成效分配颜色，但要求与电脑所显示的色样成效靠近，且在工厂内部保持一致。
4、工具表记牌企业一致订制的工具柜、模具架、物件柜表记牌（贴在柜门左上角），注明工具类型，负责人。
车间划线及安全标识管理标准
车间划线及安全标识管理标准1、地面通道线、区域划分线1）线型A类：黄色油漆实线线宽60mm：原则上用于物品定位线；线宽80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。
B类：黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类：红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类：黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；2、定位线A类：设备的定位所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。
B类：不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类：消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；D类：物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类：消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；F类：移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类：货架的定位H类：门开闭线I类：限高线J类：警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类：台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；2、通道划线3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色（明黄色、天蓝色、大红色、标准绿色）的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。
4、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人。
以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范。
车间划线标准
车间划线标准一、背景介绍车间划线是在工业生产车间内进行的一项重要工作，它能够帮助员工更好地理解和遵守安全规定，提高工作效率，减少事故发生的可能性。
本文将详细介绍车间划线的标准格式，旨在确保划线工作的一致性和可靠性。
二、车间划线标准格式1. 划线颜色：- 主要通道：使用黄色，以便员工能够清晰辨认主要通道，避免堆放物品或其他障碍物。
- 安全通道：使用绿色，用于指示安全通道，如紧急出口、消防设备等。
- 危险区域：使用红色，用于标识危险区域，如高压设备、化学品存储区等。
- 工作区域：使用蓝色，用于标识员工的工作区域，提醒其他人不要干扰。
- 特殊区域：根据需要，可以使用其他颜色进行标识，如黄黑相间的斜线表示注意区域。
2. 划线宽度：- 主要通道：宽度不小于10厘米，以确保员工能够清晰辨认主要通道。
- 安全通道：宽度不小于5厘米，以确保员工能够迅速找到安全通道。
- 危险区域：宽度不小于15厘米，以确保员工能够清晰辨认危险区域。
- 工作区域：宽度不小于8厘米，以确保其他人不会误入工作区域。
3. 划线形状：- 主要通道：直线形状，以便员工能够快速、直接地到达目的地。
- 安全通道：箭头形状，指示员工应该沿着箭头指向的方向前进。
- 危险区域：虚线形状，以便员工能够清晰辨认危险区域的范围。
- 工作区域：矩形形状，以便员工能够清晰辨认工作区域的边界。
4. 划线位置：- 主要通道：应沿着最短路径划线，避免障碍物和堆放物品。
- 安全通道：应沿着紧急出口或消防设备的位置划线，确保员工能够迅速找到安全通道。
- 危险区域：应在危险区域的边界划线，提醒员工注意安全。
- 工作区域：应在工作区域的边界划线，确保其他人不会误入工作区域。
5. 划线持久性：- 划线应使用耐磨、耐候、耐化学品的涂料，以确保划线持久性。
- 定期检查划线状况，如有磨损或褪色，及时进行修复或重新划线。
三、总结车间划线标准格式的制定对于确保车间安全和工作效率具有重要意义。
车间划线执行标准
车间划线执行标准一、目的本文件规定了公司厂区及生产线通道的划线和生产现场物料定置的要求，确保公司各类划线的标准化、规范化管理。
二、适用范围本规定适用于厂区及生产现场通道规划及生产现场物料定置的管理。
三、划线颜色区分1. 黄色（虚线）：移动台车、工具车等停放定置线2. 黄色（实线）：一般通道线、区划线、固定物品定置线3. 红色：特别注意，如不合格区、废品区、危险区（高温高压）4. 黄黑斑马线：警告、警示，不得放置、不得进入……等（配电装置、消防栓处、升降梯下、地面突起物、易碰撞处、坑道、台阶等）四、地面通道线要求1. 主通道：120mm2. 区域通道：80mm3. 辅助通道：50mm类别通道宽度颜色宽度线性区域形成方式车间主通道2-2.5m 黄色100mm 实线以主大门未中心线为轴线对称分布人行道0.8-1.5m 黄色80mm 实线如现场空间允许，行人通道可增加至2m1. 通道线用于人车物料的通行，通常用实线，采用刷油漆的方法。
2. 区域线用于工作区域内的功能细分，一般也用实线；有时出于美观与灵活的考虑，可以使用虚线；另外功能不确定的区域也可考虑用虚线。
3. 通道本身的宽度应结合工作需要和场地大小决定。
五、区域线要求类别区域线颜色宽度（mm）线形待检区蓝色50 实线待判区白色50 实线合格区绿色50 实线返修区黄色50 实线不合格区、废品区红色50 实线工位物件定置黄色50 实线区六、定置线1、定置线用于地面物品的定位，视实际情况可以采用实线、虚线或四角定位线等形式，线宽50mm；2、对不合格品区、消防器材或危险物品的定置（如危险气体），为达到警示效果，应使用红色；前方禁止摆放的区域（如消防栓前、配电柜前）应使用红色：一般场合移动式3、移动式物品定位时（如推车、焊机），采用的方法：（如移动焊机）4、位置变动类物品定位时，常采用虚线定位法；5、形状规则的小物品定位时，可采用四角定位法，50mm*100mm；（如工具柜）6、位置已经固定的办公桌及相应设施设备，不使用专门的定位线；7、货架常用四角定位，有时演化为从通道线或区划线上延伸的定位形式；七、定置区域标示文字1.定置区域标示字体使用原则字体使用对象图示250mmX250mm间距80mm，黑体喷涂方式施工大面积的定置区域如：开卷板材存放区100mmX100mm间距80mm，黑体喷涂方式施工小面积或单件物品的定置区域如：角件堆放处2.定置区域标示字体位置字体标注的一般原则图示文字方向面向通道方向，便于阅读；文字离定置线20mm；文字不应在定置线内标示，靠近过道一侧或靠近机台一侧.)。
车间画线标准规范
效果展示
2021/10/10
1.5米
地面
16
车间门口防撞柱
目的
防止车间门口墙壁被撞击
对象
有车辆进出的车间门口
1、材料：立柱选用直径10cm的钢管；
2、颜色：立柱为黄黑斑马线，间隔10cm；
3、间距：立柱与墙壁所在的水平面的垂距 标准 为30cm；与墙壁沿通道方向的水平面的垂
距为10cm;
4、数量：4根
5、高度：地上部分90cm，地下部分30cm，
地面下沉10CM后膨胀螺丝固定后再做地
效果展平示。
90cm
30cm 墙体
30cm
10cm 地面 双开门
通 道
2021/10/10
10cm
主 干 道
墙体 17
车间建筑物护栏
目的 防止建筑物被撞击，并保持表面清洁
对象
现场与通道相邻的建筑物
1、材料：立柱选用40×10 ×10cm的钢 材；护栏选用直径为6cm的管材；
对象
废品、危险品；清洁用品
1、生产中的废品、化学品、危险品的摆 放使用红色区域线，线宽50mm； 2、卫生用品存放区域线使用白色线，线 标准 宽50mm； 3、各区域线的大小以摆放物品大小而定， 物品摆放与区域线距离为：30mm≤距离 ≤50mm； 4、区域线四角可以为直角过渡；
效果展示
2021/10/10
5
区分 定位
定位
可视化标准
黄色
黄色
间隙 5MM
间隙 10MM
对象 固定不移动物品
如架子等
圆形不移动物品 如花盆等
照片
红色
定位
固定不移动物品 不良品存放架子
间隙 5MM
2021/10/10
生产车间地标线使用规范
1、目的：本文件规定了公司厂区及生产线通道的划线和生产现场物料定置的要求，确保公司各类划线的标准化、规范化管理。
2、适用范围：本规定适用于厂区及生产现场通道规划及生产现场物料定置的管理3、名词解释：无4、职责：4.1 管理部：负责制定和监管地标线的作业规范；4.2 其他部门：监督和指导员工按相关规定执行；4.3 各部门员工：按规范文件进行地标线作业；55、颜色及表示意义5.1 本公司常用地标线分单色、双色两种；1、单色：红、黄、绿；2、双色：黄黑、红白；5.2 颜色代表的意义：红色——表示禁止、停止等，需特别注意，如不合格区、废品区、危险区（高温高压）；绿色——表示通行、安全、合格区域等，提醒员工对这些产品或者物料及时正确处理；黄色——表示通道线、区划线、固定物品定置线等；黄黑——需特别注意的区域如：配电装置、地面突起物、易碰撞处、坑道、台阶等红白——主要应用在消防设施等划线，红色与白色相间条纹是表示禁止人们进入危险的环境，也提醒不要阻挡消防设施。
6、地面通道线1.主通道： 100mm2.区域通道：80mm3.辅助通道：50mm1. 通道线用于人车物料的通行，通常用实线，采用刷油漆的方法。
2. 区域线用于工作区域内的功能细分，一般也用实线；有时出于美观与灵活的考虑，可以使用虚线；另外功能不确定的区域也可考虑用虚线。
3. 通道本身的宽度应结合工作需要和场地大小决定。
7、区域划分线8、定置线1、定置线用于地面物品的定位，视实际情况可以采用实线、虚线或四角定位线等形式，线宽50mm；2、对不合格品区、危险物品的定置，为达到警示效果，应使用红色；4、位置变动类物品定位时，常采用虚线定位法；5、形状规则的小物品定位时，可采用四角定位法，50mm*100mm；（如工具柜）6、位置已经固定的办公桌及相应设施设备，不使用专门的定位线；7、货架常用四角定位，有时演化为从通道线或区划线上延伸的定位形式9、区域标识牌。
厂区地面标识标准
③设计标准图示：
④现场图片参照：
200mm 100mm
物流指示箭头1
2021/7/17
8
visual management
08 物流指示箭头标准2
①设计标准说明：
②设计标准尺寸：
标准说明： 1.作为车间内物流指示箭头划线标准； 2.颜色为黄色、材质为油漆； 3.具体设计尺寸如右图所示。
划线方法： ➢使用报废钣金制作物流指示箭头专用划线工装， 划线时使用喷气式黄色油漆直接均匀喷于工装 孔槽内。
④现场图片参照：
日企停止观察图
停止观察
2021/7/17
16
visual management
16 停止观察目视标准(空中)
①设计标准说明：
②设计标准尺寸：
标准说明： 1.作为车间内停止观察目视标准； 2.颜色白底、红色、蓝色组合； 3.具体设计尺寸如右图所示。
制作方法： ➢广告公司制作标识。
左 侧 观 察
③设计标准图示：
④现场图片参照：
120mm 90°
工装定位线
2021/7/17
7
visual management
07 物流指示箭头标准1
①设计标准说明：
②设计标准尺寸：
标准说明： 1.作为车间内物流指示箭头划线标准； 2.颜色为黄色、材质为油漆； 3.具体设计尺寸如右图所示。
划线方法： ➢使用报废钣金制作物流指示箭头专用划线工装， 划线时使用喷气式黄色油漆直接均匀喷于工装 孔槽内。
紧 急 通 道
区域指示标识
2021/7/17
11
visual management
11 叉车定位划线标准
①设计标准说明：
②设计标准尺寸：
车间划线及标识管理
K类--台面物品定位
待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；
图例：
2、通道划线
2.0-2.5m
黄色
100mm
实线
以主大门中心线为轴线对称分布
300mm斜线
1.0-1.5m
黄色
80mm
实线
以通道最宽处中垂线为对称分布
300mm斜线
0.8-1.0m
黄色
80mm
实线
间隔等线宽
黄色
图例：
以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范。
5、车间物料标识牌
车间内部的物料放置点、待加工、已加工物料放置点，对物料名称、数量、规格以及最大上限的控制。
图例：
物 料 标 识 卡
名称
规格
数量
批号
6、区域标识牌设置
300*200mm
金属或塑料
白底蓝字
悬挂放置
200*150mm
铝塑或泡沫
正常运行（绿色）
故障维修（红色）
停用保养（黄色）
悬挂放置
400*300mm
金属或铝塑
“安全重点区”字样
醒目位立式放置
300*200mm
金属或塑料
白底蓝字
（废品：用红字）
立式放置
7、其他注意事项
1)垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。
2)工作场所定置图要规划和显示出：
车间划线及标识管理要求
1、地面通道线、区域划分线
1）线型
A类--黄色油漆实线
线宽60mm：原则上用于物品定位线；
线宽80mm：原则上用于设备区域线；
