DXP2004使用

一、Protel DXP中的基本PCB库:原理图元件库的扩展名是.SchLib,PCB板封装库的扩展名.PcbLib,它们是在软件安装路径的“\Library\...”目录下面的一些封装库中。
根据元件的不同封装我们将其封装分为二大类:一类是分立元件的封装,一类是集成电路元件的封装1、分立元件类:电容:电容分普通电容和贴片电容:普通电容在Miscellaneous Devices.IntLib库中找到,它的种类比较多,总的可以分为二类,一类是电解电容,一类是无极性电容,电解电容由于容量和耐压不同其封装也不一样,电解电容的名称是“RB.*/.*”,其中.*/.*表示的是焊盘间距/外形直径,其单位是英寸。
无极性电容的名称是“RAD-***”,其中*** 表示的是焊盘间距,其单位是英寸。
贴片电容在\Library\PCB\Chip Capacitor-2 Contacts.PcbLib中,它的封装比较多,可根据不同的元件选择不同的封装,这些封装可根据厂家提供的封装外形尺寸选择,它的命名方法一般是CC****-****,其中“-”后面的“****”分成二部分,前面二个**是表示焊盘间的距离,后面二个**表示焊盘的宽度,它们的单位都是10mil,“-”前面的“****”是对应的公制尺寸。
电阻:电阻分普通电阻和贴片电阻:普通电阻在Miscellaneous Devices.IntLib库中找到,比较简单,它的名称是“AXIAL -***”,其中***表示的是焊盘间距,其单位是英寸。
贴片电阻在Miscellaneous Devices.IntLib库中只有一个,它的名称是“R2012-0806”,其含义和贴片电容的含义基本相同。
其余的可用贴片电容的封装套用。
二极管:二极管分普通二极管和贴片二极管:普通二极管在Miscellaneous Devices.IntLib库中找到,它的名称是“DIODE -***”,其中***表示一个数据,其单位是英寸。
DXP2004 使用说明

设计文件怎样保存
Protel DXP 将所有的设计文件和输出文件都作为个体文件保存在你的硬盘。你可以使用 Windows Explorer 来查找。项目文件可以的建立可以包含设计文件的连接,这样使得设计验证和同步成 为可能。
创建一个新项目
在 Protel DXP 中,一个项目包括所有文件夹的连接和与设计有关的设置。一个项目文件,例如 xxx.PrjPCB,是一个 ASCII 文本文件,用于列出在项目里有哪些文件以及有关输出的配置,例如 打印和 CAM。那些与项目没有关联的文件称作“自由文件(free documents)”。与原理图纸和 目标输出的连接,例如 PCB、FPGA、VHDL 或库封装,将添加到项目中。一旦项目被编辑,设计验 证、同步和对比就会产生。例如,当项目被编辑后,项目中的原始原理图或 PCB 的任何改变都会 被更新。
3. 通过选择 File ?Save Project As 来将新项目重命名(扩展名为*.PrjPCB)。指定你要 把这个项目保存在你的硬盘上的位置,在文件名栏里键入文件名 Multivibrator.PrjPCB 并点击 Save。
下面,我们将创建一个原理图并添加到空项目文件。这个原理图是一个多谐振荡器电路。 创建一个新的原理图图纸 创建一个新的原理图图纸按照以下步骤来完成:
在 PCB 上放置元件
运行瞬态特性分析
• 欢迎使用 Protel DXP • Protel DXP 设计探索者 • 设计文件夹是怎样保存的 • 创建一个新项目 • 创建一个新的原理图图纸 • 将原理图图纸添加到项目 • 设置原理图选项 • 绘制原理图 • 定位元件和加载元件库
欢迎使用 Protel DXP
欢迎来到 Protel DXP 世界--Protel DXP 是一款 Windows NT/XP 的全 32 位电子设计系统。Protel DXP 提供一套完全集成的设计,这些工具让你很容易地将你的设计从概念形成最终的板设计。

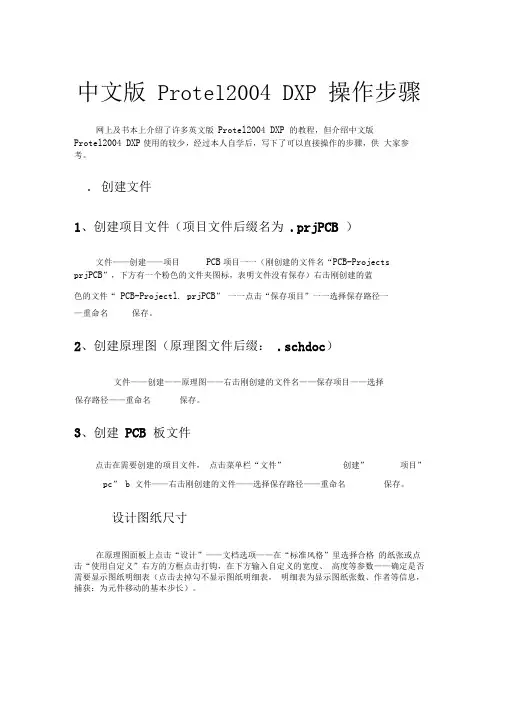

中文版Protel2004DXP操作步骤

中文版 Protel2004 DXP 操作步骤网上及书本上介绍了许多英文版 Protel2004 DXP 的教程,但介绍中文版Protel2004 DXP 使用的较少,经过本人自学后,写下了可以直接操作的步骤,供 大家参考。
. 创建文件1、创建项目文件(项目文件后缀名为 .prjPCB )PCB 项目一一(刚创建的文件名“PCB-ProjectsprjPCB ”,下方有一个粉色的文件夹图标,表明文件没有保存)右击刚创建的蓝色的文件“ PCB-Projectl. prjPCB ” 一一点击“保存项目”一一选择保存路径一2、创建原理图(原理图文件后缀: .schdoc )文件——创建——原理图——右击刚创建的文件名——保存项目——选择3、创建 PCB 板文件pc ” b 文件——右击刚创建的文件——选择保存路径——重命名设计图纸尺寸在原理图面板上点击“设计”——文档选项——在“标准风格”里选择合格 的纸张或点击“使用自定义”右方的方框点击打钩,在下方输入自定义的宽度、 高度等参数——确定是否需要显示图纸明细表(点击去掉勾不显示图纸明细表, 明细表为显示图纸张数、作者等信息,捕获:为元件移动的基本步长)。
文件——创建——项目—重命名保存。
保存路径——重命名保存。
点击在需要创建的项目文件, 点击菜单栏“文件”创建” 项目” 保存。
放大图纸 PguP,缩小图纸 PageDn 合适大小 Ctrl+ PageDn 移动图 点击画图工具中的 创建新建元件”图标——命名。
纸——右击出现手型不放拖动。
元件、封装载入元件库提示:原理图和PCB 图在制作过程中经过了多步操作时必须经常右击文件名 点击“保存”保存文件(不是文件菜单中的保存),否则容易死机。
在原理图界面,点击“放置”——点击“库参考”右方带 3 个点的方框点击“库”右方带 3 个点的方框——点击“安装”——点击“查找范围”右方的 下拉箭头——点击“文件类型”右边的倒三角选择 All Files (全部) 文件夹图标找到文件位置——点击需要的文件——点击“打开”。
印刷电路板设计实用教程第1章 Protel DXP 2004 SP4概述

1.3.2 Protel DXP的主界面及相关操作
④ Run Process 该选项给出了命令形式的启动进程方式,单 击此选项会出现如图1-16所示的“运行进程”对话 框。单击“Browse”按钮,可以选择要运行的进程 或服务,并可以在“Parameters”下拉列表框中指 定运行参数。
图1-16 “运行进程”对话框
图1-8 删除DXP 2004
1.2.3 Protel DXP的卸载
(2)单击“删除”按钮,出现如图1-9所示的确认 对话框,点击“是”,即可卸载Protel DXP。
图1-9 是否删除DXP 2004对话框
1.3 Protel DXP 2004 SP4工作界面
1.3.1 Protel DXP工作界面简介
Protel DXP的卸载同其他程序的卸载类似,用 户可以进入控制面板找到相应的程序执行卸载操作。 卸载Protel DXP时,可以先卸载安装的补丁程序, 然后卸载主程序。卸载主程序的操作如下: (1)通过“开始”菜单进入“控制面板”,在“添 加或删除程序”对话框里选中“DXP 2004”,如图 1-8所示。
本章学习重点:
(1)Protel DXP 2004 SP4的安装与卸载。
(2)Protel DXP 2004 SP4的工作界面。
(3)文件的管理与基本操作。
(4)系统工作流程。
1.1 Protel DXP 2004 SP4简介
1.1.1 Protel DXP 2004 SP4的诞生
Altium公司于2002年推出了Protel DXP。 2004年,Altium公司又推出了整合Protel完整PCB板
1.3.1 Protel DXP工作界面简介
工作界面的上方为菜单栏和工具栏,用户可以选 择其中的菜单或者工具执行相应的操作。 工作界面的左右两侧为工作面板,主要用于显示 或关闭某些常用的功能,包括文件面板(Files)、
protel dxp 2004

第一章Protel 2004设计入门主要内容一、设计简介二、Protel DXP 2004 SP2软件基本配置三、工程项目文件操作四、PCB制板基础五、Protel 2004基本操作(实训)一、设计简介图1-1所示为一块硬盘印制电路板实物图,从图上可以看到各种元器件、集成电路芯片、PCB走线、接口及焊盘等,这种上面有电阻、电容、二极管、三极管、集成电路芯片、接插件、PCB走线以及焊盘等的板子即为印制电路板。
★学习Protel设计的最终目的就是完成印制电路板的设计。
Protel设计流程主要如下:⑴设计原理图。
利用Protel2004提供的各种原理图设计工具和各种编辑功能,完成原理图的设计工作。
⑵产生网络表。
网络表是联系原理图和PCB之间的纽带,一般在原理图设计完毕要产生网络表文件,它是原理图设计的结束,也是PCB设计的开始。
⑶PCB设计。
通过网络表调用原理图中的元器件,合理地进行布局,并进行PCB布线,实现PCB设计。
Protel是进入我国较早的CAD制图软件之一,目前已成为众多电子设计者的首选入门软件。
Protel 2004是一款基于Windows NT/2000/XP操作系统的完整板级设计软件,下面为由Protel画图后制作出的成品:二、Protel DXP 2004 SP2软件基本配置安装并激活Protel DXP 2004 SP2软件后,就可以进行软件配置。
1.启动Protel DXP 2004 SP2⑴在“开始”菜单中,单击DXP 2004 SP2快捷方式图标,启动Protel DXP 2004 SP2。
⑵执行“开始”→“程序”→“Altium SP2”→“DXP 2004 SP2”,启动Protel DXP 2004 SP2。
2.中英文界面切换Protel 2004默认界面为英文,但SP2版本支持中文菜单方式,可在“Preferences (优先设定)”中切换。
3.Protel DXP 2004 SP2主窗口三、工程项目文件操作Protel 2004的设计通常是先建立PCB 工程项目文件,然后在该项目文件下建立原理图、PCB 等其他文件,建立的项目文件将显示在【Projects 】选项卡中。

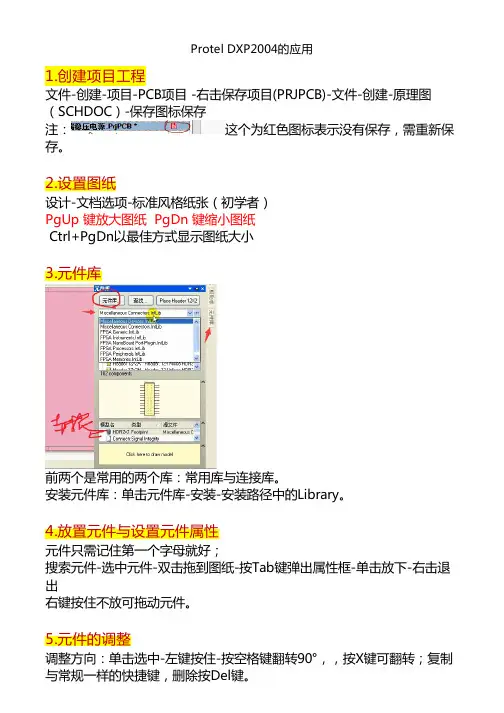

Protel DXP2004的应用

Protel DXP2004的应用1.创建项目工程文件-创建-项目-PCB项目 -右击保存项目(PRJPCB)-文件-创建-原理图(SCHDOC)-保存图标保存注:这个为红色图标表示没有保存,需重新保存。
2.设置图纸设计-文档选项-标准风格纸张(初学者)PgUp 键放大图纸 PgDn 键缩小图纸Ctrl+PgDn以最佳方式显示图纸大小3.元件库前两个是常用的两个库:常用库与连接库。
安装元件库:单击元件库-安装-安装路径中的Library。
4.放置元件与设置元件属性元件只需记住第一个字母就好;搜索元件-选中元件-双击拖到图纸-按Tab键弹出属性框-单击放下-右击退出右键按住不放可拖动元件。
5.元件的调整调整方向:单击选中-左键按住-按空格键翻转90°,,按X键可翻转;复制与常规一样的快捷键,删除按Del键。
6.元件的连线出现红色的×才能连线;添加节点:放置-手工放置节点7.绘制图纸明细表(图纸的右下角)按住shift键选择所有的边框直线拖动,添加文字时先选择上面画图图标的文字选项,然后按Tab键添加文字。
8.创建原理图元件文件-创建-库-原理图库-点击保存图标-选择画图工具-保存-命名(调出SCH Library工作面板)-编辑管脚:调整管脚边框与文字大小:工具-原理图优先设定-9.原理图修改元件管脚对着元件双击,将锁定选项关闭-确定-修改原理图属性即可对元件管脚进行修改,然将勾勾回去。
在文字上加一横:工具-原理图优先设定-\元件名-得到文字上有一横(低电平有效)。
10.原理图工作界面的操作元件拖动快慢设置:设计-原理图优先设置-11.查找元件和添加自制元件元件库面板-查找-输入关键字(英文字母用*表示,只需输入数字即可,如AT89C52,只需输入*89C52即可)。
添加自制元件:方法1:打开自画原理图元件-调出--即可跳到主原理图方法2:添加到元件库中12.阵列黏贴垂直排列:选择好一个元件设置好属性后,复制该元件,然后进行如下操作水平排列:13.绘制总线(代表具有相同电气特性的一组导线,以网络标号来标识需要连在一起的导线)绘制总线分支:-(可利用阵列黏贴的方式)拖出一段导线:(以后的元件连线可利用此功能拖动连线)把全部总线分支选中-编辑-绘制总线:-点击起始位置和终点位置单击即可。
4 实验一 Protel DXP 2004 SP2 基本操作

计算机辅助电路设计实验讲义实训一 Protel DXP 2004 SP2 基本操作实训目的:掌握Protel DXP 2004 SP2的启动掌握Protel DXP 2004 SP2的基本设置学会建立Protel DXP 2004 SP2的项目文件实训内容:1、启动Protel DXP 2004 SP2。
在“开始”菜单中,单击DXP 2004快捷方式图标启动Protel DXP 2004 SP2。
2、中英文菜单切换。
3、自动备份设置。
执行菜单“DXP”→“优先设定”→“Backup”,将自动备份时间间隔设定为15min、将保存的版本数设置为3,将备份文件保存路径设置为D:/My Design。
4、工作区面板的显示与隐藏。
用鼠标左键单击工作区面板又上脚的按钮或按钮,实现工作区面板的自动隐藏或显示5、用鼠标左键点住工作区面板状态不放,拖动光标在窗口中移动,将工作区面板移动到所需的位置。
6、用鼠标右键单击“主页面”选项卡,在弹出的菜单中选择“Close主页面”关闭DXP主页面;执行菜单“查看”→“主页”,打开DXP主页面。
7、恢复系统默认的初始界面。
执行菜单“查看”→“桌面布局”→“Default”恢复系统默认的初始界面。
8、新建项目文件。
执行菜单“文件”→“创建”→“项目”→“PCB项目”,创建项目文件“PCB_Projectl.PrjPCB”,并将其另存为“My Design. PrjPCB”。
9、在项目文件“My Design. PrjPCB”中追加一个原理图文件和一个PCB文件。
保存项目文件。
思考题:如何将工作区面板的元件库选项卡设置为显示状态?如何追加已有的PCB文件到项目文件中?实验二原理图绘制基本操作实训目的:⑴掌握Protel2004的基本操作。
⑵掌握原理图编辑器的基本操作。
⑶学会绘制简单的电路原理图。
实训电路:实训内容:⑴新建项目文件,将文档另存为Mydesign.PrjPCB。
⑵新建原理图文件,将文档另存为DGFD.SCHDOC。
Protel DXP 2004 基本功能操作

一.中英文环境转换:DXP---------Preferences-------DXP System----General------(在localication板块下选择)-------Use localized resources------Display localized dialogs:显示中文对话框,同时显示中文命令内容;-Display localized hints only:只显示中文提示;Localized menus必须选中。
重新启动之后就可以用中文格式二.设置图纸大小:设计-----文档选项-----设置里面的相应参数即可。
其中“网络设置”中“网络”里的“捕获”:光标每次移动距离的大小;“可视”:可以在图纸上看到网格;“电气网络”指当进行画线操作或元件进行电气连接时,此功能可以让用户捕捉到起始点或元件的引脚。
其中“有效”指以光标为中心,以“网格范围”为半径寻找节点。
三.图纸的设计信息:设计---文档选项---参数---填写设计信息CurrentTime:当前时间CurrentDate:当前日期Time: 设置时间Date:设置日期DocumentfullpathAndName:设计项目文件和完整路径DocumentName:文件名ModifiedDate:修改日期ApprovedBy:项目设计负责人CheckedBy:图纸校对人CompanyName:公司名称DrawnBy:图纸绘制者Engineer:设计工程师Orgnization:设计机构名称Address1 ,Address2,Address3,Address4:设置地址Title:原理图标题SheetNumber:电路原理图编号DocumentNumber:文本编号SheetTotal:整个项目原理图总数Revision:设计图纸版本号 Rule:设计规则ImagePath:影像路径四.原理图各个元件整体注释方法:工具-----注释---左上角处理顺序:Across Then Down—先上后下,先左后右;Up Then Across:先下后上,先左后右;Across Then Up:先左后右,先下后上;Across Then Down:先左后右,先上后下。
中文平台在DXP2004中的使用说明

5,在PCB界面中加载PCBHZ文件包中的hanzi库文件;
以上以C盘安装为例---C:\Program Files\Altium2004,其它盘安装时请将此路径和font.bas文件中的路径改好
谢小龙
中文平台在PCB中放置字符串时选择SERF字体可显示中文但打印时乱码。
在PCB中打印中文可使用汉字PCBHZ补丁。
步骤:
1,安装中文平台;
2,将PCBHZ文件包放入Altium2004根目录;
3, 将DXP.RCS文件放入C:\Documents and Settings\个人文件夹\Application Data\Altium2004目录;
PARAMETERS:ProjectName = C:\Program Files\ChineseForProtelDXP\Script_Menu\Menu_ChineseTextOut_On.bas
CAPTION:启动中文输出
以上以C盘安装为例---C:\Program Files\Altium,其它盘安装时请将此路径和font.bas文件中的路径改好。
谢小龙
hyxiexiaolong@
----------------------------------
快捷键可自己选择。
4,设置完后选择[CUSTOMIZE](自定义),用左键将自定义好的项目移入PCB界面中的PLACE(放置)菜单中。
HOME界面
关于DXP中文平台
PROCESS:ScriptingSystem:RunScript
PARAMETERS:ProjectName = C:\Program Files\ChineseForProtelDXP\Script_Menu\Menu_ToEnglish.bas
DXP 2004简单操作

1.面板显示方式:锁定显示方式,自动隐藏方式,浮动显示方式2.恢复默认窗口:view--- dexktop layouts---default3.保存当前窗口模式:view--- dexktop layouts---save layouts4.删除文件:对准文件名左击,选择remove from project(若此文件在工作窗口处于打开状态,则文件成为自由文件在面板中显示,随时可以拖动会任一项目中;若已经在窗口中关闭,则不会出现在面板中)5.插入其他项目的文件:在项目名称上右键,选择Add Existing to protect6.激活自动备份功能,并指定文件存储位置:DXP---Preferences---DXP System---Backup---在Auto save every之前打勾,自己设置保存频率、保存版本数和路径7.图纸设置:Design---Document Options(Orientation:设置图纸方向,landscape是横向,Portrait是纵向;Title Block:标题栏,一般使用标准方式;Show Reference Spaces显示工作区;Show Border:显示边界;捕捉栅格:snap鼠标移动的单位长度;可视栅格:visible图纸中栅格长度,一般设置成和捕捉栅格相同数据;电气栅格:Electrical Grid 搜索电气节点,值小于捕捉栅格的0.5;Change System Font:改变字体,一般选默认,除非出现无法显示的字符;纸张类型一般选用A4 )8.1000mil=1英寸=25.4mm9.窗口缩放:view---Fit document显示整张电路图;view---Fit All Objects只显示有用部分,不显示空白及边框,是最常用的方式,快捷键ctrl+PgDn;view---Area:区域选择命令,可选择放大部分;view---around point 将选择部分放大到窗口中心,要从想要放大的元器件中心开始选择;view---Selected Objects 将选定的元器件放大到窗口中;快捷键:shift+Home 将鼠标所在位置移到窗口中心;shift+End 刷新当前画面;View---Full Screen 将工作窗口全屏显示;10.Edit---Select---Inside/outside area 选择框选区域;Edit---Select—all 选择所有元器件;Edit---Select---Toggle Selection 单个选择元器件,可以不连续选择元器件,对应可以按住Shift再选择元器件;取消所有选择的元器件:X+A;11.增量复制:选中要复制的电路,按下ctrl+c,选择Edit---Paste Array,设置参数:Item Count 要复制的数目;primary/secondary increment 增量参数都设置为相同;下面是水平与垂直间距;12.按左键+shift键+X或Y进行左右和上下翻转。
Protel DXP 2004基础实例教程第1章 概述

1.1 )PCB方面的更新(三)原理图相关 的更新(四)FPGA方面的更新
1.2 DXP 2004的主窗口
DXP 2004 的主窗口
1.2.1 菜单栏
1.用户配置按钮 2.“文件”菜单3.“查看”菜单4.“收藏”菜单5.“项 目管理”菜单6.“视窗”菜单7.“帮助”菜单
“选择文件进行比较”对话框
1.2.2 工具栏
工具栏中只有4个按钮,分别用于新建文件、打开已存在的文件、打开设备
视图和顾问式帮助。
1.2.3 工作窗口
工作窗口的主页页面
1.2.4 工作面板
1.3 DXP 2004的文件管理系统
1.3.1 项目文件
“Files(文件)”面板
项目文件
1.3.2 课堂练习——创建项目文件
配置菜单
“Customizing PickATask Editor (定制原理图编辑器)”对话框
“优先设定”对话框
“EDA服务器”对话框
“运行进程”对话框和“运行浏览器”对话框
许可证加载状态
“文件”菜单 “工作区面板”命令子菜单
“桌面布局”命令子菜单
“查看”菜单
设备视图窗口
“收藏”菜单
“项目管理”菜单
4.项目文件包括几种?创建方法有何异同?
5.工作窗口的切换方式?
启动DXP 2004,建立名为NEWPRO的文件夹,并在文件夹中建立名为 NEWPRO的项目文件。
1.3.3 自由文件
自由文件是指独立于项目文件之外的文件,DXP 2004通常将这些文件存放 在惟一的“Free Document(空白文件)”文件夹中。自由文件有以下两个来 源。
1.4 课后习题
1.用什么方法可以快速打开最近打开过的文件? 2.简述DXP的启动方法? 3.如何创建项目文件?
Protel DXP 2004元件库相关操作

分类
路径
以美信公司的MAX232CPE所在位置为例: 【Altium2004】/【Library】/【Maxim】/ 【Maxim Communication Transceiver.IntLib】
放置元件的方法
一 二 通过元件库面板放置元件(推荐)
选择“放置”>“元件”菜单命令
三
四 五
单击布线工具栏“放置元件”按钮 “右键快捷菜单”>“放置”>“元件”
LOGO
“ Add your company slogan ”
Protel DXP 2004 元件库相关操作
库文件类型
一 二 为PCB项目文件创建本项目文件专用的原 理图库文件
为PCB项目文件创建本项目文件 专用的PCB 库文件
三
四 五
所有PCB项目文件都可使用的原理图库 文件 所有PCB项目文件都可使用的PCB库文件
1. 为PCB项目文件创建原理图库文件
由于新建的原理图库文件自动加载到项目【元件库…】列 表中,所以在本原理图库文件创建的原理图元件,可以在 本PCB项目文件内的所有原理图文件中直接使用。
创建了新元件的原理图 库文件
设置原理图库元件属性
自己动手制作元件库中没有的原理图库元件,是应用水平 进阶的重要一环。其步骤在很多教程中都有详细讲解,这 里仅就元件属性定义中的部分内容进行提示。
安装了PCB库(.PcbLib)
为原理图库元件添加PCB封装模型
即使是新建的原理图元件,通常也能在Protel DXP 2004提 供的PCB库中找到合适的封装。在找不到合适的元件封装时 就要制作元件封装。
选择合适的库,在列表中选择正确的封装,然后确认即可
本例中的LCD12864有20个引脚,且通常 采用端子排连接,所以选择HDR1*20封装
dxp2004详细使用指导教程(1)

选择待放置元件 所在元件库
新建并保存PCB项目文件
新 建 并 保 存
PCB 项 目 文 件
新 建 并 保 存
PCB 项 目 文 件
修改保存位置和文件名
新 建 并 保 存
PCB 项 目 文 件
项目名称已改变
原理图
原理图
❖ 原理图描述了该电路中所有的元器件及各元 器件的连接关系。它表达了电路的工作原理 和功能。
❖ DXP的原理图还描述了所有元器件的元件封 装等电气属性。
❖ 打开元件库面板 1、单击工作区右侧的“元件库”面板标签 2、或选择“设计”>“浏览元件库”菜单命令。
已加载的常用元件库 需加载新的元件库, 单击“安装”
原理图绘制---加载元件库
在“安装”选项卡下单击“安装”按钮,弹出“打 开”对话框。
原理图绘制---加载元件库
选择需要的元件库,然后单 击“打开”按钮,即可将此 元件库加载到程序中。
原理图绘制---加载元件库
❖ 原理图的绘制实质上是将元件从元件库中取 出,然后放置到图纸上并用导线连接成图的 过程。
❖ 每个元件库对应一个库文件(.IntLib),它 里面包括了许多元件(符号)。要添加元件 ,使用者只需将元件从对应的库中取出,然 后放放置到图纸上即可,无需自己绘制。
原理图绘制---加载元件库
元件封装
0.4 0.5 0.6
protel DXP2004简单教程

1.双击桌面上的DXP2004图标,运行成功后单击File——new——PCB project,新建一个PCB项目(界面可能会与下图有差别,按步骤来就行,以实际为准)2.单击NEW——schematic,新建原理图文件(界面可能会与下图有差别,按步骤来就行,以实际为准)3.在右侧的libraries中选择miscellaneous Devices.IntLib,找到Trans Cupl 单击Place Trans Cupl放置变压器,此时按Tab键设置参数快捷键说明:双击元件:改变属性tab:元件属性(放置元件之前按)空格:元件方向(放置元件之前按)4.完成后,单击OK,然后在工作区空白处单击,放置元件,效果如下图:5.然后按类似的方法,在libraries中选择miscellaneous Devices.IntLib库或者在另一个常用器件库中查找相应的器件,步骤如下列图示:6.连线,单击如图中的place wire,单击器件的连接起点,到器件连接终点后松开鼠标左键,右键一下,完成连线,下图为图标位置,仔细找7.依次查找各个元件,放置好位置后连线,本实例所有的元件均可在基本常用元件库内找到,过程如下列各图所示:C1的参数C2的参数完成后效果图:单击红框内的GND添加到图中的位置8.放置网络标号,网络标号的目的是减少界面的连线,使图像更简洁,标号名称相同既视为两端用联线连接。
如果用不好,可以用连线直接连(此步可省略)。
单击后鼠标变为十字,移动到线的端点处,多了一个如图所示的红色X时单击,完成放置标号,双击标号,在属性中改名。
(或在单击放置之前按TAB键改名)过程如下列各图所示下面过程与上面类似,添加lm337和lm317正负电源部分:只不过作为交流电输入的接头。
画一段线出来再加标号,弄不好标号的话就直接联线吧,一样的。
原理图全部元件添加完后的效果图:此时请保存文件file——》SAVE,保存啊。
9.新建PCB文件,看图来,莫着急,别建错了。
Protel DXP 2004高级运用教程

Protel DXP 2004高级运用教程(转载)Protel DXP 2004高级运用教程 Layn1.画原理图中需要用到的技巧①新建原理图,在File面板中可以找到快捷方式二是可以在NEW菜单中开始②画原理图,放元件等,最后元件要生成标志号码!何以自动快捷生成,在Tools→Annotate Quiet...③编译文件错误!在Project→Compile Document...如果文件有错误会自动弹出Messages面板,有[Error]的就是错误的,看好后面的错误原因,然后去Project→Project Options...中改正.没有[Error]的其次都是警告或没有错误.④画原理图中.X为横坐标翻转,Y为纵坐标翻转元件,空格键为逆时针旋转元件.元件属性可是鼠标双击打开,或者Tab键打开.⑤如何设置网格捕捉大小,Design→Design Options...中找到Grides选择中有两个勾,且后面带有参数.Snap是捕捉网格大小.Visible是显示网格大小.⑥怎么能让图纸大小正好合适于原理图大小:首先选中所有原理图,然后拖动到最左下方合适位置,然后将鼠标放置到能够显示所有原理图的右上方,这样与原理图左下方的正好成正方形.这时看状态栏显示的鼠标坐标.然后打开Design→Design Options...中找到Custom Style档中给Use Custom Style画上勾把坐标分别输入Width和Height中,并且勾掉Options档中Title Block选项,不显示其图纸信息.⑦生成网络表:Design→Netlist For Document→Protel⑧生成元件清单:Reports→Bill of Materials→(Report)这样清单就出来了.保存就按Export...2.PCB图中需要用到的技巧①首先是要会用向导生成一个PCB板模型!在File面板中,最底下可以找到PCB Board Wizard...在弹出向导后的第一页按Next,第二页中是选择板子计量类型,我们选择第一个,在按Next,这页是设计板子规格,里面有很多,我门选择第一个自定义.这个时候涉及到选择板子外观,尺寸等,设置好后按Next,这里要设置机械层数目,把底下的电源层改为0,在Next,这里是过孔规则,不改Next,出现的是要改元件类型和板层焊接,Next后是默认旱盘规则,Next后Finish完成!②如果遇到板子过大,而元件很少的情况下,在PCB板形中,选Mechanical1层执行菜单Place→Line菜单,后绘制一个符合原理图大小的方框,圈中原理图元件,后选择Keep Out Layer层,同样执行Place→Line菜单绘制一个小于先前绘制的矩形,不要碰到元件和导线.然后将元件和两个矩形筐都选中,然后执行菜单Design→Board Shape→Define from selected objects后就出现自定义的板子尺寸,最后加上板子尺寸注释.③设置板子层次:Des ign→Layer Stack Manager后弹出的对话筐中Top Dielectric和Bottom Dielectric是在顶层和底层添加绝缘漆.Add Layer是添加板层.④巧用其他公司模板来美化自己的模板,首先用向导生成板形为A公司的板子,后头用默认的就行了,生成后就全选模板,并且包括图纸边框,选中后拷贝,在回到自己的图纸,单击工具栏的粘贴按钮,然后选择合适的位置粘贴,然后选择Design→Board Layer & Colors...在弹出的对话筐中把机械曾16层的第四个勾Lnked To Sheet勾选上,然后执行菜单View→Fit Sheet图纸就修改好了.⑤导入网络表/同步器:(导入前必须让原理图和PCB文件在同一个工文件夹内且同名)板子定义好了就执行菜单Design→Import Changes From...在弹出的对话筐后点击Execute Changes后导入,而且这命令也可以同步更新原理图的更改!⑥板子后面白纸隐藏方法:Design→Board Options弹出的对话筐中勾掉Display Sheet.⑦检查PCB板文件错误:Tools→Design Rule Check...弹出的对话筐中点击Run Design Rule Check...⑧大面积贴铜处理降躁:Place→Polygon Pour...3.详解PCB自动步线规则设置①Design RulesClearance设置旱盘和过线的安全间距.ShortCircuit设置线交叉准则.UnRoutedNet设置飞线显示样式!②RoutingWidth设置线宽,包括底顶层.包括网络表.RoutingTopology设置旱盘连接样式.RoutingPriority设置步线优先级,针对网络表.RoutingLayers设置布线板层.RoutingCorners设置线过弯样式RoutingVias设置旱盘过孔和旱盘规则<如果要新建过线规则,就在栏目卡上右键选New Rule...后新建规则.>规则设置好后开始步线,执行Auto Route→All...弹出对话筐后点击Route All4.讲解画元件①画原理图库元件File→New→Library→Schemtic Library 进入后首先是关闭网格捕捉,在图纸空白处右击Options→Document Options弹出对话筐关闭Grids两个可见,但是外观画好后画管脚时,必须打开网格捕捉.画管脚时,十字鼠标向外,元件画好后打开SCH Library控制版,双击元件名,更改属性.后保存.画线时候,有斜线弧线时,切换画线走向模式用Shift+空格②画PCB库封装文件File→New→Library→PCB Library进入后放大后看见网格,首先是要放置旱盘,注意的是旱盘必须放置在多层<Multi-Layer>一般第一个旱盘都是设置为方形旱盘,并且要设置为坐标原点,这是最重要的一点Ed it→SetReference→Location画封装的时候,元件样式在Top Overlay层里画.如果精确旱盘间距,首先把网格捕捉改小,然后可以看状态栏坐标显示以确定旱盘此时间距.封装画好后,打开封装控制面板PCB library更改元件信息属性等.最后保存.③让原理图库文件添加PCB库封装一种方式:在原先画原理图库文件时SCH Library控制面板最底下Add按钮后添加Footprint弹出对话筐点Browse..后再弹出对话筐,这个时候出现了我先前画的封装然后确认,在点Pin Map...设置管脚与旱盘对应.二种方式:把原理图库文件用在原理图中,后双击打开属性对话筐,同样点Add添加Footprint5.仿真分析电路仿真分析,首先是要对要仿真的地方添加网络标号,然后要编译,然后设置要仿真器件,Design→Simulate→Mixed Sim弹出对话筐,选择要方真的器件和网络表。
protel dxp 2004教程

protel dxp 2004教程1,先建立项目(工程):文件-创建-项目-PCB项目,后缀名为PRJPCB,命名后保存到想要保存的位置;然后在此项目下,建立一个原理图:文件-创建-原理图。
2,画原理图:打开元件库,找想要的元件,常用的两个元件库Miscellaneous Devices.Intlib,Miscellaneous connectors.Intlib里面如果没有就点击元件库面板的左上角的“元件库”按钮安装新的元件库。
3,绘制完原理图后,要先进行编译检查:项目管理-项目管理选项-Error report 里有各种错误报告的规则;然后进行检查:项目管理-compile document;; ,然后修改错误。
4,生产网络表:设计-设计项目网络表-protel,就会在项目文件夹下生成一个Generated 的文件夹,含有Netlist Files 文件夹,里面有文件,***.NET,,后缀为NET,双击打开可以查看。
5,元器件自动编号,工具-注释-,,。
6,创建PCB设计文件,方式一,由向导模式,找左侧或右侧的导向栏,找到Files标签栏,再在最下面的-“根据模板新建”里面找到PCB Board Wizard ,,单击即可进入向导,一步步走即可生成后缀为PCBDoc的PCB文件;可保存,以适当的名字和于合适的位置。
7,布线,放置-直线,按下shift+space可以改变布线(的拐角)方式,单独按下空格键时,还可以改变拐角方向。
8,重新定义电路板外形,设计-PCB板外形(形状)-重定义PCB板形状,9,绘制'禁止布线层',将工作层设置到keepout layer 。
一般都是禁止布线的的区域和板的外形相同,所以围绕板四周画一个圈,默认为粉红色的。
10,预制若干个安装孔,可以用焊盘来制作,设置焊盘属性,4mm,X,Y也都是4mm。
11,设置工作层面参数,一,可以设置栅格大小,设计-PCB选项板,可以将网格大小均设为0.1。
Protel DXP 2004电路设计基础第1章

件有Protel、OrCAD、Multisim、Zuken等,其中Protel是国
内最早使用和最为流行的。
1.1.2 Protel DXP的发展过程
1985年,protel公司成立于澳大利亚悉尼,推出第一代DOS 版PCB软件。 1988年,在美国硅谷建立研发中心,推出升级版DOS版, Ptotel for DOS,由美国传入中国。 1991年,发布世界上第一个基于Windows操作系统的EDA工 具,Protel for Windows。 1998年,推出了Protel 98,将原理图设计,PCB设计,无线 网络布线器等集成于一体化环境中,之后又推出 Protel 99,Protel 99 se。 2001年,公司更名为Altium公司 2002年,推出Protel DXP,用户界面更加友好,操作更加便 利。 2004年,推出Protel DXP2004,功能和界面有了很大提高 目前,最新版本为Altium Designer 6。
低。
EDA(Electronic Design Automatic)技术,也称电子 设计自动化,是在电子CAD的基础上发展起来的计算机设计 软件系统,利用EDA工具,大量工作可以通过计算机完成, 并可以将电子产品从电路设计、性能分析到设计出印制板的 整个过程在计算机上自动处理完成。目前比较流行的EDA软
DXP\优先设定
练习: 设置自动保存的时间间隔为2分钟, 保存路径为D盘自己新建的文件夹下
1.4 Protel DXP的设计流程
在使用Protel DXP进行电路板的设计过程中,主要用到原理图设计系 统和印制电路板设计系统,即先设计原理图,然后根据原理图设计电路 板。
重点和难点
◆ ◆ ◆ Protel DXP主窗口的组成 打开、新建和保存项目、文件 工作区面板三种显示方式的切换
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工作面板隐藏于标签处
单击该标签,工作 面板会弹出,将光标移 开工作面板一段时间或 在工作区单击,工作面 板又会自动隐藏。
工作面板
锁定显示图标 单击“锁定显示”图 标,可将工作面板恢复 为自动隐藏方式
工作面板
浮动显示方式
当工作面板处于自动隐藏 或锁定显示状态时,将光标移 至标题栏区,按住鼠标左键并 拖动,可将其变为浮动显示状 态。将其重新拖动至窗口两侧 或下方的面板标签处,可恢复 至自动隐藏或锁定显示状态。
基本概念
❖ 元件封装:指实际元器件 焊接到印制电路板时,在 电路板上所显示的外形和 焊盘位置关系的集合。它 包括了实际元器件的外形、 尺寸,所占空间位置,各 管脚之间的间距等,是纯 粹的空间概念。因此同种 元器件可以有不同的封装, 不同的元器件可用相同的 封装。
元件封装
相同规格的电容 不同的封装
绘制电路原理图和设计PCB图是Protel DXP 2004的 最主要功能。
Protel DXP 2004功能概览
Protel DXP 2004功能概览
可以创建的项目
关于PCB项目文件
❖ PCB项目文件 后缀(.PrjPCB)
❖ 用于组织与设计印制电路板设计有关的所有 文件。
❖ 仅存储设计文件的链接信息,不存储具体的 设计文件内容。保证了各设计文件的独立。 所以右单击项目文件时,在快捷菜单中有“ 追加已有文件到项目中”的选项。
❖ 2004年,Altium公司引入“LiveDesign”设 计环境概念,又推出了Protel DXP 2004(也 称DXP 2004),从多方面对Protel DXP进行 了改进和完善,性能更加稳定,功能更加全 面。
Protel DXP 2004功能概览
❖ 电路原理图设计 ❖ 原理图元件设计 ❖ PCB图设计 ❖ PCB元件封装设计 ❖ 电路仿真分析 ❖ 信号完整性分析 ❖ 现场可编程门阵列(FPGA)器件设计
元件封装
常用零件
电阻类或无极性双端类零件
二极管类 无极性电容类零件 有极性电容类零件 可变电阻类 石英振荡晶体 三极管类
常用零件封装
AXIAL0.3~AXIAL1.0 DIODE0.4~DIODE0.7 RAD0.1~RAD0.4 RB.2/.4~RB.5/1.0 VR1~VR5 XTAL1 TO-3,TO-18,TO-92
设置图纸参数
❖ 打开 “文档选项”对话框: 1、选择“设计”>“文档选项”菜单命令。 2、在工作区空白处单击右键,在显示的“快捷菜 单”中选择“选项”>“文档选项”。
❖ 可设置图纸大小、方向。 ❖ 可设置标题栏、图纸颜色。 ❖ 可设置网格参数。 ❖ 可填写图纸设计信息。 ❖ 可设置图纸单位。
基本概念
❖ 铜膜导线:简称导线,是敷铜经腐蚀后形成的用于连接各个 焊盘的走线。是印制电路板最重要的部分之一。
❖ 焊盘Pad:PCB上用于放置焊锡、将元器件引脚固定的焊点。 ❖ 安全间距:进行印刷电路板的设计时,为了避免导线、过孔、
焊点及元件的相互干扰,必须使它们之间留出一定的距离, 这个距离称之为安全间距(Clearance)。
PCB的基本概念
❖ 印制电路板,亦称印制线路 板,简称印制板。“PCB” 是其英文“Printed Circuit Board”的缩写。所谓的印制 电路板是指在绝缘基板上, 有选择地加工安装孔、连接 导线和装配焊接元器件的焊 盘,以实现元器件间电气连 接的组装板。也就是说,印 制板是由印制电路加基板构 成的。印制板是电子设备中 一种极其重要的基础组装部 件,对于电子产品犹如住宅 对于人类社会一样重要。
❖ 单击相应的面板标签可打开某个工作面板,也可通 过选择“查看”>“工作区面板”中的子菜单项, 打开或关闭相应的工作面板。
❖ 工作面板有自动隐藏方式、锁定显示方式和浮动显 示方式。设计原理图时,为方便显示图形和扩大图形的可
操作区域,可以暂时将文件面板、项目面板、元件库面板等 设成自动隐藏状态。
工作面板
❖ 一张清晰、准确的原理图时整个电路板设计 的基础和灵魂。
原 理 图 设 计 流 程
原 理 图 设 计 流 程
新 建 并 保 存 原 右键单击 理 图 文 件
新
建
并
保
存
原
理
图
文
右键单击
件
选择“保存”
修改保存位置和文件名
熟悉原理图设计环境
工作面板
❖ DXP2004大量使用各种工作面板,用于管理项目文 件(Projects)、文件(Files)、访问元件库( Library)等。
新建并保存PCB项目文件
新 建 并 保 存
PCB 项 目 文 件
新 建 并 保 存
PCB 项 目 文 件
修改保存位置和文件名
新 建 并 保 存
PCB 项 目 文 件
项目名称已改变
原理图
原理图
❖ 原理图描述了该电路中所有的元器件及各元 器件的连接关系。它表达了电路的工作原理 和功能。
❖ DXP的原理图还描述了所有元器件的元件封 装等电气属性。
元件封装
0.4 0.5 0.6
0.3 0.4
元件封装
元件封装
元件封装
元件封装
元件封装
SMT
表面贴装技术 Surface Mounted Technology
Protel DXP 2004功能概览
❖ 2002年8月Altium公司推出Protel DXP,它 增加了许多附加功能,是业内第一个可以在 单个应用程序中完成整个电路板设计处理的 工具。
❖ 为便于对文件进行管理,建议在开始电路板 设计之前,先创建一个文件夹,将项目文件 和有关的设计文件都保存在该文件夹中。
关于自动保存
在正式开始项目设计前,为防止断电、电脑死 机等意外情况导致设计文件丢失,可开启软件 的自动保存功能。 可在对话框中指定时间间 隔、保存的版本数及保存路径。
新建并保存PCB项目文件
基本概念
❖ PCB提供集成电路等各种电子元器件固定装配的机械支撑。 ❖ 实现集成电路等各种电子元器件之间的布线和电气连接或电
绝缘,提供所要求的电气特性,如特性阻抗等。 ❖ 为自动锡焊提供阻焊图形,为概念
❖ 覆铜板(或称敷铜板): 由绝缘基板和黏敷 在上面的铜箔构成, 是制造印制板的原 料。
