FMST吸气式感烟火灾探测报警器操作说明
FMST-MIC吸气式感烟火灾探测器简易小型-Xtralis
GB/T19001-2008 GB15631-2008 国家CCCF认证
FMST- MIC FMST-ADL PC-Link-I FMST-INT FMST-DBG FED-P-DY 0005 FED-P-DY 0010
安装尺寸
210mm 60mm
123mm
60mm
主动吸气 基于激光技术的绝对烟雾探测 环境自学习，防误报智能阈值调整 粒子统计技术 防电磁干扰技术 多级空气过滤系统 激光腔自清洁，终身免校灵敏度 设计、安装、调试方便 最优的性能价格比 简易结构 四根采样管，总管长50m 单地址点 PC, 或FMSTnet编程 支持联网模式（FMSTnet)
高层建筑，高档办公室，高档住宅， 高级酒店的高等级早期预警保护 交换机房，监控中心，办公区，会 议室，配电间 展览馆，艺术馆的储藏室，展厅 图书馆的书库，电子阅览室 体育场馆，会议中心
FMST-MIC吸气式感烟火灾探测器(简易小型)
概述
FMST探测器是特为高价值的单一环境和小型区域而设计的，它能够提供 包括极早期报警在内的所有吸气式烟雾探测技术的优越性。 工作原理是通过采样管网上的采样孔，不断地采集空气样品，然后对采 样空气进行过滤并传送到激光探测器，通过光散射技术，探测到微量的 烟雾，该数值通过可视发光条的方式显示在显示面板上，指示被保护区 域的烟雾浓度，并根据烟雾浓度及预设的环境参数，产生一个适宜的输 出信号，从而发出各级报警。通过RS232接口直接连接计算机，通过 FMST软件显示和修改机器参数，还可以通过RS485接口实现多台探测器 的联网进行集中监控。有四级火警和故障共6个继电器信号输出用以连 接消防控制主机。
FMST®人工智能信号处理 FMST吸气式感烟探测器人采用了人工智能技术。我们知道火灾探测是一 个非结构性的问题，而解决这个问题的最有效方法就是人工智能技术。 探测器采用简单自学习原理，适应环境变化，自动识别误报与火灾，能 根据污染程度和不同的日期,时段自动调整灵敏度,防止误报. 它的容错 能力提高了系统的可靠性,基本杜绝了漏报.它的并行P 2*1.5mm2 屏蔽双绞线

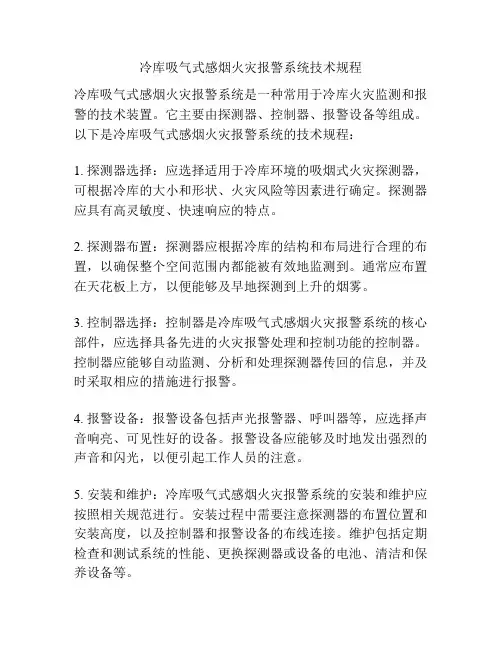

冷库吸气式感烟火灾报警系统技术规程
冷库吸气式感烟火灾报警系统技术规程
冷库吸气式感烟火灾报警系统是一种常用于冷库火灾监测和报警的技术装置。
它主要由探测器、控制器、报警设备等组成。
以下是冷库吸气式感烟火灾报警系统的技术规程：
1. 探测器选择：应选择适用于冷库环境的吸烟式火灾探测器，可根据冷库的大小和形状、火灾风险等因素进行确定。
探测器应具有高灵敏度、快速响应的特点。
2. 探测器布置：探测器应根据冷库的结构和布局进行合理的布置，以确保整个空间范围内都能被有效地监测到。
通常应布置在天花板上方，以便能够及早地探测到上升的烟雾。
3. 控制器选择：控制器是冷库吸气式感烟火灾报警系统的核心部件，应选择具备先进的火灾报警处理和控制功能的控制器。
控制器应能够自动监测、分析和处理探测器传回的信息，并及时采取相应的措施进行报警。
4. 报警设备：报警设备包括声光报警器、呼叫器等，应选择声音响亮、可见性好的设备。
报警设备应能够及时地发出强烈的声音和闪光，以便引起工作人员的注意。
5. 安装和维护：冷库吸气式感烟火灾报警系统的安装和维护应按照相关规范进行。
安装过程中需要注意探测器的布置位置和安装高度，以及控制器和报警设备的布线连接。
维护包括定期检查和测试系统的性能、更换探测器或设备的电池、清洁和保养设备等。
6. 报警联动：冷库吸气式感烟火灾报警系统可以与其他安全设备进行联动，例如灭火系统、消防电话等。
联动可以实现火灾报警后的自动灭火控制和呼叫紧急疏散等功能。
7. 故障监测和报警：冷库吸气式感烟火灾报警系统应具备故障监测和报警功能，能够自动监测系统的工作状态，及时发现故障并进行报警。
MFST if4吸气式使用说明书
MFST if4吸气式使用说明书
产品概述：
FMST®吸气式感烟火灾探测器采用了国际先进的激光探测技术，其探测腔可探测到极低浓度的烟雾。
FMST®内的抽气泵通过敷设在保护区内的采样管网，不间断地主动采集保护区内空气样本，经过滤掉20μm以上的灰尘粒子后，送入激光探测腔分析，利用激光的前向散射特性，捕捉空气样本中的烟雾粒子造成的散射光，经过光敏元件转化成脉冲信号，通过人工智能AI技术，诊断环境烟雾浓度状况。
探测器根据烟雾浓度和预设的报警阈值产生相应的“预警”、“行动”、“火警1”、“火警2”信号。
经探测器内置的高级过滤装置过滤后得到的极洁净的空气，用于吹洗激光探测腔的光学元件表面。
FMST®的特点在于安装简单、运行稳定，能可靠地探测到保护区烟雾环境变化，而不受气流、电磁、污染等外部干扰。
FMST®探测器不但可以本地发出报警，还可以通过远程联网模式在消防监控中心发出报警，或方便地连接到火灾自动报警控制系统中。
FMST®系统对消防统一管理，及时发现火灾隐患起着重要而便捷的作用。
产品特点：
(1)自带显示报警面板，内置编程操作板
(2)四根采样管，一个报警地址点
(3)最大采样管总长200米，每根长50米
(4)最大保护面积2000平方米
(5)金属结构外壳，IP50等级
(6)主机内的抽气泵通过四根采样管，将保护区内空气抽入激光探测腔，探测到的烟雾信息显示在显示报警面板上。
(7)通过编程操作板上的按键，对主机进行多项功能设置。
技术参数：
外形尺寸：应用场所：。
火灾自动报警系统操作说明
火灾自动报警系统操作说明
一、系统报火警时
1、探测器报火警时，根据主机报警点找到对应火警位置后立即到现场确认是否有火情。
2、若有火情，应立即启动火灾应急预案，组织人员灭火，并向消防部门报警。
待火灾被扑灭后，回控制室将主机复位。
3、若无火情，即为误报，直接回控制室将主机复位即可。
4、若复位后，该点继续报警，则将该点暂时隔离，操作方法如下：
先按下复位键，然后按下隔离键，输入报火警探头号码，如：1008号探头报火警，输入“1008”即可。
按下确认键，然后输入密码“1234”，再次按下确认键。
此时，主机上隔离灯亮，操作完成。
5、通知专业公司维修。
二、报故障时
1、探测器报故障时，先按下复位键，观察系统是否继续报故障。
2、若系统继续报故障，则去现场观察探头是否丢失，探头、现场管线是否受到破坏，墙面、天花板是否渗水漏水等。
3、当故障无法消除时，直接将报故障的探头隔离。
4、通知专业公司维修。

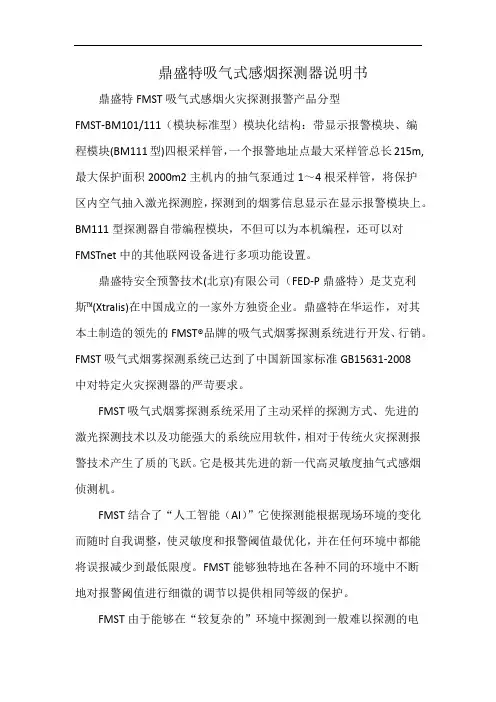

鼎盛特吸气式感烟探测器说明书
鼎盛特吸气式感烟探测器说明书鼎盛特FMST吸气式感烟火灾探测报警产品分型
FMST-BM101/111（模块标准型）模块化结构：带显示报警模块、编
程模块(BM111型)四根采样管，一个报警地址点最大采样管总长215m,最大保护面积2000m2主机内的抽气泵通过1～4根采样管，将保护
区内空气抽入激光探测腔，探测到的烟雾信息显示在显示报警模块上。
BM111型探测器自带编程模块，不但可以为本机编程，还可以对FMSTnet中的其他联网设备进行多项功能设置。
鼎盛特安全预警技术(北京)有限公司（FED-P鼎盛特）是艾克利
斯™(Xtralis)在中国成立的一家外方独资企业。
鼎盛特在华运作，对其本土制造的领先的FMST®品牌的吸气式烟雾探测系统进行开发、行销。
FMST吸气式烟雾探测系统已达到了中国新国家标准GB15631-2008
中对特定火灾探测器的严苛要求。
FMST吸气式烟雾探测系统采用了主动采样的探测方式、先进的
激光探测技术以及功能强大的系统应用软件，相对于传统火灾探测报警技术产生了质的飞跃。
它是极其先进的新一代高灵敏度抽气式感烟侦测机。
FMST结合了“人工智能（AI）”它使探测能根据现场环境的变化而随时自我调整，使灵敏度和报警阈值最优化，并在任何环境中都能将误报减少到最低限度。
FMST能够独特地在各种不同的环境中不断
地对报警阈值进行细微的调节以提供相同等级的保护。
FMST由于能够在“较复杂的”环境中探测到一般难以探测的电
气过载火灾萌芽期的缓慢增长，已多次证明了其自身价值。
火灾报警系统操作说明
火灾报警系统操作说明
火灾报警系统操作说明
开机：先打开主电开关再打开备电开关，待报警控制器进入正常工作状态。
火灾控制系统示意图
非联动操作顺序：
手动启动声光报警器：
关机：先关闭备电开关再关闭主电开关，待确定控制器断电方可离开。
注意事项：
1.设备正常运行时，若要临时停电，请将控制器主备电一并关闭，但注意关闭次序。
2.设备内有交流220V部件，请勿擅自打开机壳，以免发生触电危险。
3.设备电源在工作时会发热，因此保持工作环境的良好通风，以免温度过高而损坏设备。
4.非操作人员未经许可，请不要试图拆开设备机柜，不要私自维修，以免发生意外事故或加重设备的损坏程度。
5.机柜机箱钥匙要有值班人员或相关部门领导保管。
可燃气体报警系统操作说明
开机：先打开主电开关再打开备电开关，待报警控制器进入正常工作状态。
可燃气体控制系统示意图
自动状态操作顺序：
1.非联动操作：
2.联动操作：
手动状态操作顺序：
1.非联动操作：
3.控制器面板启动/停止联动：
关机：先关闭备电开关再关闭主电开关，待确定控制器断电方可离开。
注意事项：
1.设备正常运行时，若要临时停电，请将控制器主备电一并关闭，
但注意关闭次序。
2.设备内有交流220V部件，请勿擅自打开机壳，以免发生触电危险。
3.设备电源在工作时会发热，因此保持工作环境的良好通风，以免温度过高而损坏设备。
4.非操作人员未经许可，请不要试图拆开设备机柜，不要私自维修，以免发生意外事故或加重设备的损坏程度。
5.机柜机箱钥匙要有值班人员或相关部门领导保管。
FMST PC-Link-I使用说明 金关安保
4.2 再按下设定键，LINK 如下图所示：
金关安保
参数显示 20，说明当前设定有 20 台终端与 LINK 相连接。 4.3 按参数调整键将参数调整到 28，如下图所示：
-6-
金关安保
4.4 按确定键，按巡检/（修改）键，确认此次操作，使 LINK 回到巡检状态。如下图所示：
5- 通过 LINK 对相连接的终端进行参数调整：
（以对 2 号终端的第 22 项功能进行调整，假定准入码已经输入） 5.1 在巡检状态下按巡检/（修改）键，使 LINK 进入修改状态如下图所示：
-7-
5.2 先调整地址码到 02，再调整功能码到 22，按设定键 LINK 如下图所示
金关安保
5.3 按参数调整键将参数调整到 02，并按确认键确认此次操作。结果如下图所示
3- LINK 内部说明
存储器 主芯片
电源接口：LINK 使用 24V 直流电源。 通讯接口：RS-232 与 RS-485 通讯接口端子。 报警输出接口：火警与故障输出接口 主芯片：LINK 使用的是 WINBOND 公司的 W77E58 单片机 存储器：用于存储 LINK 所记录的事件。 蜂鸣器：当有报警或故障发生是，蜂鸣器发出鸣叫。
RS232 通讯接口 消音键
附件：PC-LINK 技术参数
电源
DC 24V/ 1A ±5%
尺寸
400×250×80 ㎜
重量
2㎏
操作温度范围 0～40℃
操作湿度范围 0～90%凝结
RS232 通讯口 小于 120m 三芯 RVVP3×1.0 ㎜ 2
RS485 通讯口 小于 1.2km 二芯 RVVP2×1.5 ㎜ 2
06 快速学习 01
吸气式感烟火灾探测器系统操作手册
IFD Cirrus Pro极早期火警预警系统操作手册目录第一章一般操作 (1)第二章异常操作 (6)第三章查询 (9)第一節事件检视 (9)第二節历史曲线图 (11)第三節数据库查询 (12)第四節历史数据查询 (13)第五節图面打印 (14)第四章 CirrusPro控制器操作 (15)第一節组件选项 (15)第二節灵敏度设定 (16)第三節编辑文字 (16)第四節输入输出设定 (17)第五節管之进气流 (18)第六節保修信息 (18)第七節制造信息 (19)第八節清除事件线图 (20)第九節展示模式 (20)第五章数据设定 (21)第一節树状窗口操作 (21)第一項监控计算机 (22)第二項 F-NET (25)第三項区域 (30)第四項 CPD(CirrusPro控制器) (33)第二節图片窗口操作 (36)第一項新增 (36)第二項删除 (36)第三項更改属性 (37)第四項 CPD位置调整 (37)第六章登入 (39)第七章使用者管理 (40)第一節使用者权限 (40)第二節新增使用者 (41)第三節修改使用者 (41)第四節删除使用者 (42)第一章一般操作进入极早期火警预警系统, 屏幕显示如下：窗口说明：树状窗口极早期火警预警系统之数据为树状结构，以监控计算机图标 开始，第二层为区域侦测网络(F-NET) ，每一个区域侦测网络包含区域 (第三层)，每一个区域包含极早期火警预警控制器(CPD) (最后一层)。
树状显示窗口如下：图示说明： 图控树状窗口 图片窗口讯息窗口 CPD 状态窗口监控计算机区域侦测网络(F-NET)区域极早期火警预警控制器(CPD)讯息窗口依CPD的状态显示该异常CPD之相关讯息。
图片窗口显示目前选定区域图片。
在树状窗口节点上按下鼠标左键, 即可快速切换至该区域或极早期火警预警控制器图片。
鼠标光标图标说明：鼠标游标在图面上移动时之图示。
当鼠标游标在图面时按下鼠标左键时之图标，此时移动鼠标可拖曳图面。
火灾报警器的使用方法
火灾报警器的使用方法火灾是一种极其危险和意外的事故，所以我们应该采取一切必要的措施来保护我们自己和我们的财产。
火灾报警器是我们防范火灾的重要工具之一。
它可以提供即时的火警警示，让我们能够及时采取适当的行动来保护自己。
在本文中，我将介绍火灾报警器的使用方法，以确保我们能够正确使用这一设备并在火灾发生时保持冷静。
一、了解火灾报警器的种类火灾报警器通常分为两种类型：烟雾报警器和热敏报警器。
烟雾报警器通过探测空气中的烟雾颗粒来发出警报。
热敏报警器则是根据周围环境的温度变化来触发警报。
在购买火灾报警器时，我们应该根据我们的具体需求选择适合的类型。
二、正确安装火灾报警器1.选择适当的位置：火灾报警器应该安装在每个楼层的走廊、客厅、卧室等通道或者容易发生火灾的区域。
避免将火灾报警器安装在厨房、浴室等湿度高或者有烟雾、蒸汽的地方。
2.固定安装：使用火灾报警器附带的螺丝或者胶条将其牢固地安装在墙壁或者天花板上。
确保报警器能够保持稳定且不易被人为移动。
三、正确使用火灾报警器1.了解报警器的功能：在开始使用火灾报警器之前，仔细阅读使用说明书，了解其工作方式以及如何操作。
不同型号的火灾报警器可能有不同的操作方法。
2.测试火灾报警器：定期测试火灾报警器的功能和电池是否正常。
按下测试按钮，如果能听到响声，说明火灾报警器正常工作。
如果没有声音，请更换电池并再次测试。
3.保持清洁和维护：定期检查火灾报警器的周围环境是否清洁，避免积尘或者杂物干扰其正常工作。
定期清洁报警器的外壳，并确保其通风孔不被堵塞。
四、火灾报警器的响应和应对1.注意警报音：当听到火灾报警器发出的警报声时，应立即采取行动。
警报声通常是连续的响声，会不断重复。
在听到警报声时，切勿慌张，应保持冷静。
2.逃生和求救：在确认火灾发生后，应尽快逃离火灾现场，并及时寻求帮助。
在逃离过程中，避免使用电梯，使用应急通道或安全的楼梯逃生。
3.扑灭小火：如果火势较小，并且您有足够的安全意识和灭火器的经验，可以尝试扑灭小火。
FED-P_调试手册(通用)
输入FMSTnet中正确的设备和模块总数后，进入探测器和显示模块的地址 01探测器号：01
编辑状态： 显示屏显示：01号 探测器地址是：01
显示模块地址 显示：051 101
是：051 101 。每台探测器可以配接两只显示模块，此时要求输入的也是
两个显示模块地址， 如果只配接了一个显示模块，可以将第二个显示模块
一定要确保PC-Link-II 的正常工作。作为管理者的PC-Link-II 如果发生意外中断，则可能导 致整个FMSTnet瘫痪。
显示屏的初始状态
同时按下左、右键进入设置状态。初始状态为：【探测器总数：00】 【编程板总数：00】按 、 键，选择输入正确的数值后，按 OK 键
FMST 网络管理PC-Link
的地址设置为0，或与第一个显示模块地址相同，输入正确后按 OK 键。
以同样的方法，依次设置其余的探测器和显示模块地址
在探测器和显示模块地址输入完成后，开始输入编程板地址，输入 正确数值后按 OK 键
01编程板号 200
待全部输入完成后，网络中的设备开始工作
FMST 网络管理PC-Link
5
FMST 吸气式感烟火灾探测器调试手册
2
五、调试记录
项目名称：
序号 探测器/ 模块型号
地址 编码
安装位置
通讯 电源 报警响应 联网
线路
时间(s) 功能
结论：
单位名称（盖章）： 调试工程师（签字）： 用户确认（签章）： 3
调试日期： 确认日期：
FMST 吸气式感烟火灾探测器调试手册
集中显示管理模块 PC-Link-I
PC-Link-I 作为FMST®探测器的附件，功能：对通过485联网的FMSTnet进行24小时巡检，
FMST安装手册(VMA)
安装人签字：
日期：
4
FMST-VMA型吸气式感烟火灾探测报警器： 主板示意图
RS232端子
RS485端子 火警输出端子 行动输出端子 预警输出端子 故障输出端子
DC24输入端子
更换过滤器 1. 将探测器底部挡风盖拆下，松掉固定过滤器的四颗螺丝，将过滤器取下。 2. 安装时，将过滤器的两只凸出气孔插入探测器的两个进风口，用力推紧，
150 mA(单点采样) 200 mA(三点采样) 200 mA(单点采样) 250 mA(三点采样) 24 VDC + 5% 170mm，H72mm 0.5 Kg 0～40 C 0～90%无凝结 0.005～20% obs/m 工业注塑 4m / 侧 （两边共8m） 主机2 x 3.5，伸管2 x 3.0（共4孔） 主机2 x 3.5 128 m2 LED数字显示灯 GB15631-2008《特种火灾探测器》 激光前向散射原理 单地址点 三级（预警、行动、火警） 三级火警，一个故障 选配，可兼容 PC-Link-II RVVP 3*1.0mm2 RVVP 2*1.5mm2 （双绞线） RS485专用电缆，特征电阻120Ω
6
系列手册
宣传手册 设计手册
√ 安装手册
调试手册 联网手册 使用手册 软件使用手册 维护手册
R93mm 穿线孔 10
安装锁扣
2. 把探测器固定在安装底座上。 检查设备确保不会从安装底座上脱落。
3. 采样管的选择 3.1 选用外径为20mm的标准PVC管。 3.2 根据不同的面积选择不同的管路长度，最长单根不能超过4米。 3.3 如保护区面积较小，可不插管，直接利用探测器上的采样孔进行采样。
1
FMST 吸气式感烟火灾探测器安装手册
海湾 吸气式感烟火灾探测系统 产品手册说明书
海湾®吸气式感烟火灾探测系统产品手册重要说明：本出版物为通用版本，其中展示的产品信息仅供参考，不构成具体的承诺或者保证。
我们持之以恒地追求改进产品技术、提高产品性能，为此我们保留不经通知而对相关产品配置功能以及技术信息进行更新调整的权利。
另外，本出版物中对系统性能的描述仅适用于通常情形。
由于现实中，实地环境可能存在各种无法预知的特别情况，因此相关产品性能的实现，将有赖于专业的调查分析以及设计规划。
敬请垂询海湾公司工作人员，我们将非常乐意为您提供专业建议。
© ���� 海湾安全技术有限公司Version ������海湾安全技术有限公司服务热线：��� ��� ����地址：河北省秦皇岛开发区长江东道��号网址： 关注海湾官方微信最新资讯实时掌握便捷高效 触手可及海湾商城 码上了解“海湾服务”小程序 数字化一站式服务引领创新科技 捍卫安全真谛海湾秦皇岛工厂凭借其先进的电子产品生产线、卓越的生产管理体系、严谨的质量控制流程、科学的质量诊所管理模式，成为消防行业技术先进、精益高效的建筑智能电子产品生产基地之一，产品线覆盖从火灾前期预警到后期灭火，再到智能逃生等多个环节，其不同产品根据不同需求分别通过了CCC、UL、LPCB、CE、SAI、EAC等一项或多项国内和国际认证。
产品与服务覆盖全球多个国家和地区，向商业、工业、住宅等各行各业提供一站式消防整体解决方案。
海湾不仅为客户提供高质量的产品解决方案，同时致力于为客户提供建筑消防设施全生命周期的服务解决方案，通过海湾数字化服务平台和遍布全国100多个城市的销售服务联络网点及600多名资深技术工程师的专业团队，为客户提供专业、智能、高效的服务。
三十年来，海湾始终致力于为客户提供全面高效的一站式消防整体解决方案，提升整体生活质量，带动现代化城市发展。
海湾安全技术有限公司（以下简称“海湾”）是国内主要的火灾探测报警及消防整体解决方案提供商之一，拥有强大的技术研发与持续创新能力，丰富的消防产品组合，卓越的品牌及质量优势。
IFD吸气式感烟火灾探测器用户操作手册
CIRRUS PRO火灾侦测器用户手册目录1.0简介 (2)1.1型号和设备 (3)2.0 定期检修 (4)2.1 定期检查 (4)2.1.1 每天检查 (4)2.1.2 三个月检查 (4)2.1.3 年度检查 (4)3.0 使用者指引 (5)3.1 面板指示和控制 (5)3.2 面板显示 (5)3.2.1 主功能选单 (7)3.2.2 实时图形表示 (7)3.2.3 单位/管显示 (8)3.2.4 事件讯息 (8)3.2.5 历史图形 (9)3.2.6 密码 (9)3.2.7 维修讯息 (10)4.0 侦错 (11)4.1 错误讯息列表 (11)4.2 侦测单元上的错误码 (11)5.0 侦测器规格 (12)1.0简介本手册详述了Cirrus Pro Series Aspirating Fire Detectors的安装、测试、服务以及使用方法。
背景众所皆知当材料过热时会产生比可见光波长还小的粒子，而且其数量远远超过在正常环境下存在的粒子数。
Cirrus Pro侦测器利用Wilson的云雾室理论来侦测火的早期及其它各阶段所产生的次微粒子。
经过过滤的空气样本经由离心风扇传送到侦测器，其中一部份被送入增湿器中。
在接近100%的相对湿度下，空气样本被吸入云雾室。
因为真空样本在迅速的膨胀和降温过程中，使水气凝结在小粒子表面而形成“云”。
因此，这些由温度变化产生的粒子而造成的“云”会被云雾室的测量系统侦测。
云的密度会以相称的粒子数量来表现。
侦测的结果是一个连续的讯号，其对应于粒子的浓度，且此讯号用来提供有4个顺序的警报。
Cirrus Pro侦测器有自我管理系统，会持续的监视其正常的操作。
任何问题会立即有面板灯号、蜂鸣器及失误继电器发出警告。
Cirrus Pro侦测器将失误数据、背景粒子浓度及事件数据储存在本机内存中，这些数据可以用选购的Cirrus窗口软件来存取及输出。
选购的面板显示器可以用来做结构的选项及显示全部的数据，面板显示器可以安装在侦测器上或装在远程，利用网络可监控到32个侦测器或面板显示器。
吸气式感烟火灾探测器系统操作手册
IFD Cirrus Pro极早期火警预警系统操作手册目录第一章一般操作 (1)第二章异常操作 (6)第三章查询 (9)第一節事件检视 (9)第二節历史曲线图 (11)第三節数据库查询 (12)第四節历史数据查询 (13)第五節图面打印 (14)第四章CirrusPro控制器操作 (15)第一節组件选项 (15)第二節灵敏度设定 (16)第三節编辑文字 (16)第四節输入输出设定 (17)第五節管之进气流 (18)第六節保修信息 (18)第七節制造信息 (19)第八節清除事件线图 (20)第九節展示模式 (20)第五章数据设定 (21)第一節树状窗口操作 (21)第一項监控计算机 (22)第二項F-NET (25)第三項区域 (30)第四項CPD(CirrusPro控制器) (33)第二節图片窗口操作 (36)第一項新增 (36)第二項删除 (36)第三項更改属性 (37)第四項CPD位置调整 (37)第六章登入 (39)第七章使用者管理 (40)第一節使用者权限 (40)第二節新增使用者 (41)第三節修改使用者 (41)第四節删除使用者 (42)第一章一般操作进入极早期火警预警系统, 屏幕显示如下：窗口说明：树状窗口极早期火警预警系统之数据为树状结构，以监控计算机图标开始，第二层为区域侦测网络(F-NET)，每一个区域侦测网络包含区域(第三层)，每一个区域包含极早期火警预警控制器(CPD)(最后一层)。
树状显示窗口如下：图示说明： 图控树状窗口 图片窗口讯息窗口 CPD 状态窗口监控计算机区域侦测网络(F-NET)区域极早期火警预警控制器(CPD)讯息窗口依CPD的状态显示该异常CPD之相关讯息。
图片窗口显示目前选定区域图片。
在树状窗口节点上按下鼠标左键, 即可快速切换至该区域或极早期火警预警控制器图片。
鼠标光标图标说明：鼠标游标在图面上移动时之图示。
当鼠标游标在图面时按下鼠标左键时之图标，此时移动鼠标可拖曳图面。
火灾自动报警系统操作说明
第一章火灾自动报警系统操作说明一、我厂火灾报警控制器GS9000采用先进的32位微计算机作为处理核心，具有火灾自动检测及报警、早期故障检测及报警、联动控制、现场编程、系统设置、系统调试和维护、事件记录、复位、自检及手动启停设备等功能。
分别在集控楼集控室、办公楼监控室、输煤楼控制室、脱硫电控楼控制室设置了4台火灾报警控制器，主机为集控楼集控室火灾报警控制器。
二、本系统具有强大的在线帮助功能，因此使用本系统只需记住两方面的内容：一是记住操作密码，二是仔细看操作提示栏（液晶显示底部倒数第2行）的显示内容，多用【F1】帮助功能。
三、面板显示说明1、GS9000面板示意图如下图所示。
图中标明了各功能区域的作用，各指示灯含义及键的作用下面有详细说明。
火警及状态指示灯1.1、火警显示及状态指示灯面板图如上，显示含义如下：☞有预警时，预警灯亮，有火警时火警灯亮；☞有联动时，联动灯亮；☞主电/备电：主电灯亮表示市电供电，备电灯亮表示备电电池供电；☞自动/手动：自动灯亮表示系统处于自动工作状态，手动灯亮则表示系统处于手动工作状态；☞巡检：灯闪亮表示系统巡检和通讯正常；☞故障：灯亮表示系统存有故障存在；☞屏蔽：灯亮表示有地址被屏蔽；☞消音：灯亮表示报警音响被暂停。
1.2、热键、快捷键以及其它键盘的说明F1键～F10键：操作热键，具体功能根据界面不同定义有所不同，参照屏幕提示可方便操作，其作用可分为以下几类：1.3、帮助【F1】。
在几乎所有的操作中按【F1】键你都找到你需要的操作信息。
1.4、移动光标选择不同的功能、位置或状态，按【F5】键左移，按【F6】键右移。
1.5、确认输入的数据或操作，按【F2】键。
1.6、放弃操作、退出或者返回上一级菜单，按【F3】键。
1.7、代表特殊含义的功能键。
如联动编程中的【1】表示一条联动开始、【2】表示联动关系的“或者”等。
1.8、自检【F5】；消音【F6】；火警确认【F7】；火警显示窗（查询）【F8】；动作显示窗（查询）【F9】；故障显示窗（查询）【F10】。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
F M S T吸气式感烟火灾探
测报警器操作说明
The Standardization Office was revised on the afternoon of December 13, 2020
FMST吸气式感烟火灾探测报警器操作说明
1．
当有作业人员在现场时发现有“预警”级和“行动”级报警时，应立刻查明报警原因并进行处理，消除烟源，待报警信号自动消除后，才能离开现场。
按“静音”键可消除报建蜂鸣音，按“复位”键可解除报警。
当有作业人员在现场时发现有“火警I”和“火警II”报警时，应立刻通知本单位消防主管人员，并认真查找火源控制火情。
待火源消除后，“警觉”
级和“行动”级指示灯灭后，按下复位键解除报警。
2．监控中心处理方法
当发生“预警”报警时，值班人员应密切留意该设备保护区情况，注意报警状态变化；按“静音”键消除声音，并密切观察报警状态的变化。
当发生“行动”报警时，值班人员应立刻采取各种办法了解该设备保护区情况，在确认无人在该区域作业且报警并未解除的话，应派人至该保护区了解现场情况，查出报警源。
按“静音”键静音，并密切观察报警状态变化，按“复位”键可解除报警。
当发生“火警I”和“火警II”报警时，应立刻通知本单位消防主管人员，并派人至现场认真查找火源控制火情。
待火源消除，“预警”级和“行动”
级指示灯灭后，按下“复位”键解除报警。
当故障指示灯亮起，请排查故障原因，之后按下“复位”键，程序将重新运行，十五分钟后故障仍未解除或不能被处理，请与设备维护单位联系。
联系单位：鼎盛特安全预警技术（北京）有限公司
联系人：李哲。
