医学影像设备学填空小知识点

合集下载

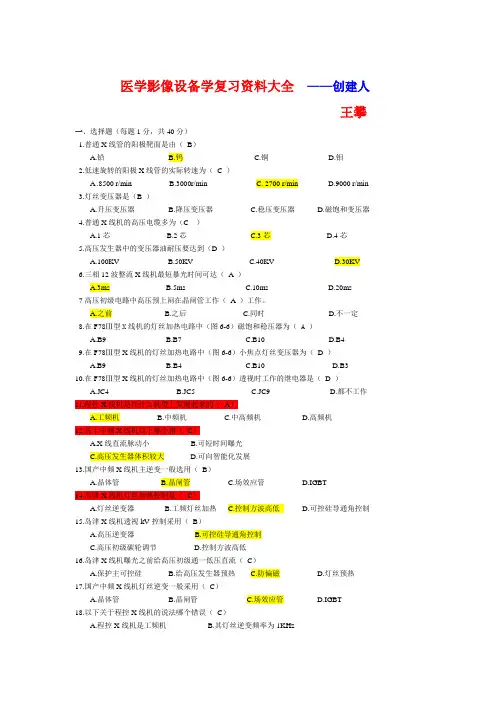

医学影像设备学复习资料大全

医学影像设备学复习资料大全——创建人王攀一、选择题（每题1分，共40分）1.普通X线管的阳极靶面是由（B）A.铅B.钨C.铜D.钼2.低速旋转的阳极X线管的实际转速为（C ）A .8500 r/min B.3000r/min C. 2700 r/min D.9000 r/min3.灯丝变压器是（B ）A.升压变压器B.降压变压器C.稳压变压器D.磁饱和变压器4.普通X线机的高压电缆多为（C ）A.1芯B.2芯C.3芯D.4芯5.高压发生器中的变压器油耐压要达到（D ）A.100KVB.50KVC.40KVD.30KV6.三相12波整流X线机最短暴光时间可达（A ）A.3msB.5msC.10msD.20ms7高压初级电路中高压预上闸在晶闸管工作（A ）工作。

A.之前B.之后C.同时D.不一定8.在F78Ⅲ型X线机的灯丝加热电路中（图6-6）磁饱和稳压器为（ A ）A.B9B.B7C.B10D.B49.在F78Ⅲ型X线机的灯丝加热电路中（图6-6）小焦点灯丝变压器为（D ）A.B9B.B4C.B10D.B310.在F78Ⅲ型X线机的灯丝加热电路中（图6-6）透视时工作的继电器是（D ）A.JC4B.JC5C.JC9D.都不工作11.程控X线机是在什么机型上发展起来的（A）A.工频机B.中频机C.中高频机D.高频机12.关于中频X线机以下哪个错（C）A.X线直流脉动小B.可短时间曝光C.高压发生器体积较大D.可向智能化发展13.国产中频X线机主逆变一般选用（B）A.晶体管B.晶闸管C.场效应管D.IGBT14.岛津X线机灯丝加热控制是（C）A.灯丝逆变器B.工频灯丝加热C.控制方波高低D.可控硅导通角控制15.岛津X线机透视kV控制采用（B）A.高压逆变器B.可控硅导通角控制C.高压初级碳轮调节D.控制方波高低16.岛津X线机曝光之前给高压初级通一低压直流（C）A.保护主可控硅B.给高压发生器预热C.防偏磁D.灯丝预热17.国产中频X线机灯丝逆变一般采用（C）A.晶体管B.晶闸管C.场效应管D.IGBT18.以下关于程控X线机的说法哪个错误（C）A.程控X线机是工频机B.其灯丝逆变频率为1KHzC.主逆变器频率为20000HzD.程控X线机有IBS透视19.高频X线机的逆变频率应该大于（C）A.50HzB.24HzC.20000HzD.200000Hz20.岛津透视40～120kV变化，而自动摄影在70～100kV变化是（B）A.设计需要B.摄影kV是碳轮调节C.摄影kV调节是调可控硅导通角D.以上都不对21.图9-13采样调整电路，N5是（C）A.压频转换B.数/模转换C.脉宽调解D.模/数转换22.图9-13采样调整电路，X22-10信号是（A）A.给CPU的检测信号B.给逆变器的mA控制信号C.给逆变器的mA反馈信号D.给CPU的使能信号23.图9-13采样调整电路，X32-7信号是（B）A.灯丝加热设定信号B.灯丝加热采样信号C.管电流采样信号D.给CPU的控制信号24.图9-13采样调整电路，P8测试点摄影时1V相当于（D）A.1mAB.10mAC.20mAD.100mA25.图7-44分析，K1-T1是（D）A.透视曝光时工作B.摄影曝光时工作C.点片曝光时工作D.以上都对26.图7-44中的PT1是（B）A.曝光结束信号B.自动曝光结束信号C.曝光启始信号D.自动曝光启始信号27.图7-44中以下哪点是控制D301的信号（D）A.aB.dC.cD.e28.图7－44中右下角的Ｃ4－01开路现象（Ａ）A.曝光时间极短B.曝光时间延长C.不能进行曝光D.曝光不能停止29.图7-52中K2-B常闭接点作用（A）A.切换mAs表和容量表B.使mAs表失电C.是mAs表复位D.是mAs表得电30.图7-52中K-H高速启动继电器工作时作用（C）A.使运放3脚电位升高B.增加M101反馈深度C.使kV和mA信号分流D.减少M101反馈深度31.关于接地装置，哪项是错误的（D）A.为了工作需要接地B.保护人体免遭电击，保护接地C.接地电极埋设在建筑物外3mD.可用暖气管作接地装置32.安装Ｘ线机时，通电注意事项中，以下哪个是错误的（B）Ａ.先低电试验后高压试验Ｂ.通电时整机及所有外部设备（床等）要一起给电Ｃ.通电时要思想集中Ｄ.通电时高压试验要注意间歇33.造成自耦变压器匝间短路的原因哪个是错误的（D ）A.维护不及时，裸面附着大量尘土、杂质受潮后会导电引起匝间短路B.碳轮质量不佳时，脱落的碳沫附着裸线表面，也会引起匝间短路C.碳轮压力过大、变形易引起自耦变压器匝间短路D.千伏调节时，用力过大34.造成继电器线圈短路的原因不包括（A ）A.线圈引线处松脱B.线圈两端电压过大C.线圈受潮或有机械变形D.交流继电器的频繁动作35.造成旋转阳极不能启动的原因哪项是错误的（ C ）A.定子线圈有开路现象B.定子线圈有短路现象C.定子线圈漏电D.剖相电容器击穿36.X 线管阳极靶面损坏的故障现象不包括（A ）A.mA 表指针满偏或不稳定B.X 线输出量下降，胶片感光度不足C.阳极金属被高温蒸发，可见玻璃壁镀有薄薄的金属层D.通过放大镜，可见靶面有龟裂、裂纹及溶蚀等现象37.管套内高压放电的原因不包括（ B ）A.绝缘油耐压不够或有内有纤维物B.阳极高压插座的三个芯线柱短路C.灯丝引线过长靠近管套，在高电场作用下引起放电D.管套漏油，使管套内有气泡，引起放电38.高压电缆击穿时，故障现象以下哪个是错误的（Ｂ）Ａ.m Ａ表满刻度、不稳或倒退Ｂ.无橡胶烧焦气味Ｃ.自耦变压器嗡嗡响保险丝烧断Ｄ.透视时，荧光屏暗淡39.变压器上的高压电缆插头和插座之间充填物，以下哪个是错误的（Ａ）Ａ.90％松香和10％变压器油加热后的混合物Ｂ.变压器油Ｃ.凡士林Ｄ.硅脂40.灯丝变压器次级对地或对初级击穿的原因不包括（D ）Ａ.绝缘油含水、杂质，绝缘强度下降，使灯丝变压器初次级绝缘物耐压下降Ｂ.变压器从油中取出，在空气中受潮，装入时未经烘干处理Ｃ.突波引起击穿Ｄ.灯丝变压器初级匝间短路二、名词解释（每题2分，共10分） 1．栅比：滤线栅铅条的高度与相邻铅条之间的距离之比。

医学影像设备学复习总结笔记整理

医学影像设备学复习总结笔记整理第一篇：医学影像设备学复习总结笔记整理填空题：1、MRI设备的梯度场：X向梯度场、Y 向梯度场、Z向梯度场。

2、T1WI、PMT、PACS分别是指：纵向弛豫加权像、光电倍增管、图像存储传输系统。

3、PET系统组成：PET主机、回旋加速器或发生器、药物自动合成装置。

4、英文的中文名称：DDR直接数字X线摄影、FPD平板探测器、CDFI彩色多普勒血液成像、PACS图像传输与存储系统、SPECT单光子发射断层成像、PMT光电倍增管、PET正电子发射断层成像。

5、医疗器械质控包括：操作、保养、质量检测、维修6、MRI图像伪影产生的原因有：体内因素、体外因素、MR系统形成的伪影。

7、由超声波引起的效应有：机械效应、热效应、空化效应、生物效应8、SPECT的性能参数：机械参数，系统灵敏度、散射、空间分辨力9、PET的性能参数：能量分辨力，空间分辨力、时间分辨力、噪声等效计数率，系统灵敏度，最大计数率。

10、准直器分类：按准直孔形状：针孔型、汇聚孔型、扩散孔型和平行孔型；按性能分：高分辨力、通用和高灵敏度型；按能量范围：低能、中能、高能和超能11.MRI图像伪影产生的原因有体内因素（运动伪影、血流和CSF 流动伪影）、体外因素（金属物体、静电）、MR系统形成的伪影(化学伪影、折叠伪影、低信号伪影)。

12.由超声波引起的效应有机械效应、热效应、空化效应、生物效应。

13.I为0的原子核不能用于观察磁共振现象．14.磁共振硬件系统分为：主磁体、梯度系统、RF系统，计算机系统15.RF脉冲的的种类，按激发分类选择性RF脉冲、非选择性RF 脉冲，按波形分类sinc、高斯型16.影响MRI线性度的因素：梯度磁场、静磁场17.影响T2的外部因素：主磁场非均匀性 18.低温制冷剂的作用保持低温使线圈处于超导状态，MRI常用的制冷剂是液氦、液氮19.按结构组成分，磁共振装置分为：MRI扫描单元、MRI操作单位、MRI控制单元；按主磁体类型分：永磁、常导、超导、按场强大小分：低场、中场、高场20.磁体是磁共振装置中核心部分，是使得人体组织产生宏观磁化的条件；磁体的三个基本参数为：磁场强度、磁场均匀性、磁场稳定性21.射频系统主要由RF发射单元、MR接收单元；硬件包括RF发生器 RF接收器发射线圈、接受线圈、前置放大器、相敏检波、滤波器、脉冲程序器等；22.超声发射电路包括发射聚焦电路、发射多路转换开关、发射脉冲发生器、二极管开关控制、二极管开关电路。

《医学影像设备学》题集

《医学影像设备学》题集第一篇：《医学影像设备学》题集《医学影像设备学》题集练习一一、填空题（每空1分，共10分）1、X线的本质是。

2、X线球管的基本结构包括：、、。

3、X线发生装置的基本结构包括：、、。

4、CR的关键是用替代X线胶片，曝光后由读出潜影，并转换成数字信号传入计算机进行图像处理；DR则是利用将穿过人体的X线直接转换成数字信号，经计算机处理成像。

二、是非题（每题1分，共10分）1、医学影像设备的导向是完成介入治疗的关键。

（）A、对B、错2、专用的透视X光机将逐步淘汰，原因是图像质量太差。

（）A、对 B、错3、X线管灯丝工作电压一般为5-12V左右，因此灯丝电路绝缘要求不高。

（）A、对 B、错4、灯丝变压器是降压变压器。

（）A、对 B、错5、荧光屏的作用是将携带人体内部结构信息的X线转换为可见光影像。

（）A、对 B、错6、逆变器的作用是将低压交流电转换成高压直流电。

（）A、对B、错7、核医学成像设备是通过有选择地测量摄入人体内的放射性核素所放射的X射线，实现人体组织成像。

（）A、对 B、错8、普通CT只能进行普通扫描,同样螺旋CT只能进行螺旋扫描。

（）A、对 B、错9、靠近X线管阳极端的X线强度大于阴极端。

（）A、对 B、错10、多层螺旋CT成像中，层厚的大小由探测器的组合决定。

（）A、对B、错三、单项选择题（每题1分，共50分）1、下列设备中，不属X线成像设备的是：（）A、CTB、DSAC、PETD、乳腺机2、下列医学影像设备中，信息载体不是电磁波的是：（）A、CTB、DSAC、PETD、USG3、关于X线的质，说法不正确的是：（）A、代表X线穿透力B、与X线波长成正比 C、与靶物质原子序数有关 D、与管电压呈正比4、关于X线的量，说法不正确的是：（）A、与曝光时间有关B、与X线波长无关C、与管电压无关D、与灯丝电流大小有关5、下列哪项不是X线产生的必要条件：（）A、电子源B、高压整流C、真空中高速电子流D、靶物质6、关于固定阳极X线球管，说法有误的是：（）A、X线管的靶面热量主要通过热传导散热B、焦点尺寸大，负载功率有限C、结构简单、价格便宜D、由于阳极固定，使用寿命较长7、旋转阳极X线管的阳极旋转的目的是：（）A、提高X线产生质B、增大X线产生的量C、降低阳极效应D、使单位面积阳极靶面受热减小，从而增大球管的功率，减小焦点8、关于实际焦点与有效焦点，下列说法不正确的是：（）A、实际焦点指灯丝发射电子聚焦后轰击在阳极靶面上的面积B、实际焦点一定的情况下，减小靶角可以减小有效焦点C、有效焦点指实际焦点在X线管长轴方向的投影 D、有效焦点越小得到的影像越清晰9、下列措施无助减小影像几何模糊的是：（）A、使用小焦点B、缩小物-片距C、增加管电压D、物-片距一定情况下，增大焦-片距10、关于阳极效应，说法有误的是：（）A、由于阳极靶面与X线投照方向存在一定的角度，使X线强度分布不均B、在X线管的长轴方向上，阴极端X线强度低于阳极端C、阳极效应会造成X线影像的密度不均D、胸椎摄影时可利用阳极效应，球管阴极朝下11、X线球管是X线成像设备中关键的部件之一，其最重要的性能指标是：（）A、焦点大小 B、热容量 C、最高管电压 D、最大管电流12、关于X线管阳极特性曲线，描述正确的是：（）A、灯丝加热电流在某一恒定值下，管电流与管电压的关系B、管电流在某一恒定值下，灯丝加热电流与管电压的关系C、管电压在某一恒定值下，灯丝加热电流与管电流的关系D、灯丝加热电流在某一恒定值下，电源电压与管电压的关系13、关于X线机高压变压器的叙述，错误的是：（）A、必须浸在绝缘油中使用 B、摄影时初级电流大 C、输入电压低，输出电压高 D、初级绕组匝数比次级多14、某X线机高压变压器的初、次绕组匝数比3：1000，空载时若次级输出50kV，初级输入电压应是：（）A、100VB、90VC、150VD、120V15、目前绝大多数胃肠X线机中，X线影像采集装置为：（）A、荧光屏 B、增感屏 C、I.I-TV D、IP板16、关于程控X线机(与普通X线机相比)的特点，说法有误的是：（）A、程控机一般采用单片机对KV、mA、S三参数及工作流程等进行编程控制 B、设有开机自检功能 C、设有故障自诊断程序 D、高压必须采用直流逆变技术17、中高频X线机结构上与工频机最主要的区别是：（）A、采用计算机进行控制 B、X线球管功率大C、灯丝电路采用直流逆变技术D、高压变压器的工作频率高18、胃肠X线机与普通摄影相比最大的优势是：（）A、影像空间分辨率高B、动态观察，实时点片；C、影像密度分辨率高 D、连续点片摄影19、影像增强器中，光电阴极的作用是：（）A、将穿过人体的X线转换成可见光B、将X线转换成电子C、将荧光层发出的可见光转换成电子D、将电子加速并聚焦 20、自然界中的物理量多为模拟量，下列选项中不属于模拟量的是：（）A、X线剂量B、质量C、原子数D、温度21、下列影像设备中，不属于数字化设备的是：（）A、CTB、电视透视C、CRD、DR22、下列处理过程中属于模数转换（A/D）的是：（）A、显示器显示图像B、激光相机打印胶片C、激光扫描仪读取IP板上信息D、用MP3播放器听歌23、数字图像中，像素的大小为100um时，其空间分辨率为：（）A、10LP/mm B、10LP/cm C、5LP/mm D、50LP/cm 222224、数字图像中，图像的黑白程度称为灰度，灰度等级多少称为灰阶，灰阶为10Bit时，灰度等级数为：（）A、768 B、1024 C、2048 D、12825、I.I-TV系统（影像增强器+摄像机）在X线成像中应用非常广泛，其最大优势是：（A、结构简单、价格便宜B、技术成熟，可进行动态观察 C、图像空间分辨率高 D、易实现数字化26、关于CR，说法不正确的是：（）A、Computed Radiography 的缩写，简称CRB、用IP板取代胶片，摄片后由激光扫描仪读出C、必须配置CR专用的X线机D、IP板需要使用暗盒27、CR成像中，曝光条件稍有偏差，同样可得到较满意的图像，这是因为：（）A、CR系统会自动调节曝光量B、IP板对X剂量不敏感 C、IP板有特大的动态范围 D、通过调节图像窗宽窗位28、关于CR系统的特点，描述有误的是：（）A、可对传统X线机进行数字化B、降低了X线剂量C、可对图像进行各种后处理，提高了图像质量D、必须使用激光胶片29、DR与CR相比，说法不正确的是：（）A、DR图像清晰度优于CR，信噪比高B、DR拍片速度快，成像间隔为数秒C、平板探测器的寿命长，IP板使用次数有限D、DR图像是数字化图像，可接入PACS系统，而CR图像不能30、DR摄影比传统增感屏-胶片相比X线剂量大幅降低，这主要由于：（）A、DR所采用的X线机一般为高频机，射线质量高B、DR用探测器面积较大，可大范围成像C、平板探测器有极宽的宽容度及较高灵敏度D、DR采用自动曝光控制技术（AEC））31、数字图像与传统胶片相比，没有优势的是：（）A、数字图像可进行后处理，诊断信息增多B、成像速度C、图像空间分辨率D、图像密度分辨率32、螺旋CT与普通CT相比关键是采用了：（）A、固体探测器B、滑环技术C、不同重建算法D、高档计算机33、CT图像有较好的密度分辨率，这是因为：（）A、CT探测器的动态范围宽B、CT所用X球管功率较大C、CT 是断面成像D、采用特殊重建软件34、螺旋扫描中，下列那种螺距值会造成漏扫：（）A、Pitch=1B、Pitch=0.5C、Pitch=1.5D、Pitch=0.835、关于CT成像原理，说法不正确的是：（）A、CT是利用人体不同组织对X线衰减系数不同成像B、CT球管绕人体旋转，进行不同角度投射C、每个CT探测器探测到的数据，构成CT图像中的一个点即像素D、CT探测器接收到数据后通过A/D转换成数字信号送计算机处理36、目前常用CT为第三代CT，其X线束形状为：（）A、笔形B、锥形C、扇形D、圆形37、CT球管前方一般装有滤过器，关于其作用，错误的是：（）A、吸收软射线B、使X线能量均匀分布C、减小信号强度差异D、提高射线能量38、CT常规（Sequence）扫描中，控制图像层厚的是：（）A、探测器宽度 B、准直器宽度 C、扫描时间 D、重建算法39、CT探测器的作用是：（）A、探测病人位置是否准确B、接收X线并将其转换为电信号C、探测扫描时有无散射线D、将模拟信号转变为数字信号40、固体探测器与气体探测器相比，主要优点是：（）A、相邻的探测器之间缝隙小B、极高的光子转换效率C、晶体发光后余辉较长D、一致性较好41、CT扫描成像基本步骤不包括：（）A、采集数据B、数据处理C、重建图像D、图像打印42、下列哪种元素不能进行MR成像：（）A、13CB、31PC、2HD、23Na43、氢质子进入外部静磁场后，正确的描述是：（）A、由于静磁场的作用，氢质子全部顺磁场排列B、由于静磁场的作用，氢质子全部逆磁场排列C、由于静磁场的作用，氢质子顺、逆磁场排列数目各半D、顺磁场排列的质子是低能稳态质子，约多于逆磁场排列的质子44、下列有关超导磁体的叙述错误的是：（）A、场强高B、磁场需电源维持C、磁场均匀度高D、磁场稳定性好45、在1.5Tesla的场强中，氢质子(1H)的共振频率约为：（）A、6.4MHzB、21.3MHzC、42.6MHzD、63.9MHz46、横向弛豫是指：（）A、T1弛豫B、自旋-自旋弛豫C、自旋-晶格弛豫D、氢质子顺磁场方向排列47、在MR成像过程中，三个梯度磁场启动的先后顺序是：（）A、层面选择—相位编码—频率编码B、层面选择—频率编码—相位编码C、相位编码—频率编码—层面选择D、频率编码—相位编码—层面选择48、MR成像中，关于层厚下列说法错误的是()A、、射频频带宽度一定时，梯度场梯度越小，选取层面越厚B、当层面梯度一定时，射频频带宽度越宽，选取层面越薄C、层面越厚，图像空间分辨率下降D、层面越厚，图像SNR(信噪比)越高49、在SE序列中，采用长TR、长TE所成的图像是：（）A、T1WIB、T2WIC、FLAIRD、质子密度加权像 50、关于超声的回波,以下说法不正确的是:（）A、超声回波强弱反映组织的声特性阻抗差异 B、超声在人体内不同组织的界面，会产生回波C、根据接收到回波的时间及声速，可计算出产生回波的界面到体表的距离D、回波的幅值与组织密度有关，与传播距离无关四、简答题（每题2分，共10分）1、简述高压发生器的作用？2、简述X线电视系统的基本结构？3、CT扫描成像系统的基本构成?4、简述磁共振系统基本构成？5、简述超声成像仪中，超声探头的作用？五、问答题（每题5分，共20分）1、试述影像增强器的工作原理？2、试述空间电荷效应及空间电荷补偿的原则？3、什么是CT成像中的部分容积效应，如何减小部分容积效应的影响？4、何谓图像的空间分辨率，CT成像中影响图像空间分辨率的因素有哪些？7、核医学成像设备是利用放射性核素所放射的γ射线，对人体进行照射，检测人体对γ射线的衰减程度实现人体组织成像。

医学影像设备学习题

第一章绪论一、名词解释1、医学影像设备2、USG3、核医学设备二、填空题1、四大医学影像设备指的是___________、_____________、____________、__________。

2、现代医学影像设备分为两大类、即医学影像____________设备和医学影像____________设备.。

三、简答题1、医学影像设备主要包括那些设备？第二章、诊断用X线机简介一、填空题1、X线发生装置由_________、____________及___________三部分组成.2、按照使用的目的不同，X线机分为____________和_____________两大类。

3、按照X线管得标称功率，X线分为_______________、______________、___________三类。

4、按X线机电路的工作频率和方式分为____________、______________、_____________三种5、中高频X线机的工作频率为___________.。

6、x线机辅助装置有：_________________________________.。

二、简答题1、试画出X线机的结构方框图。

2、遮线器的作用是什么？2、滤线器的作用是什么？第三章、诊断用X线管一、名词解释1、二次电子2、实际焦点3、有效焦点4、阳极特性曲线5、空间电荷6、灯丝发射特性曲线7、X线管的标称功率8、X线管的容量9、X线管的热容量10、三极X线管11、软X线管二、填空题1、X线管是将电能转换为_______________的直接元件2、固定阳极X线管由___________、______________、_____________三部分组成。

3、固定阳极X线管的阳极由___________、______________、_____________三部分组成。

4、阳极柄的作用是___________和____________5、阳极头上加装阳极罩的作用是吸收______________和__________。

医学影像设备学复习重点

医学影像设备学A1 复习知识点名词概念1.有效焦点: 指实际焦点在X线投照方向上的投影。

（p18）2.实际焦点: 指靶面瞬间承受高速运动电子束轰击的面积（p18）3.X线曝光: 高速运动的电子束轰击靶面, 产生的X线4.三极X线管：在普通X线管的阳极与阴极之间加了一个控制栅极, 故又称为栅控X线管（p21）5.点片摄影6.X线管热容量: 曝光时, 阳极靶面将产生大量的热。

单位时间内传导给介质的热量称为散热率。

X线管处于最大冷却率时, 允许承受的最大热量称为热容量。

（p25）7.直流逆变: 将直流电变换为交流电的过程称为直流逆变。

通常的方法有桥式逆变、半桥式逆变和单端逆变三种（p79）8.程控X线机: 单片机控制的工频X线机。

（FSK302-1A型500mA X线）（p73）9.蒙片：与普通平片图像完全相同，而密度相反的图像，也即正像，同透视像，通常为不含造影剂的图像。

10.软阅读：在RIS的管理和调配下，图像可直接传送到医生诊断工作站，供医生随时查询、检索、调用、阅读、诊断及书写报告。

通过显示器阅读图像称为软阅读。

（p93）知识要点1.医学影像设备主要包括哪些设备？2.答: X线设备（X线机、X-CT）、磁共振成像（MRI）、超声成像设备、核医学成像设备（SPECT、PET）、CR、DR、DSAX线机分类, 按高压变压器的工作频率分类, 可分哪几种？按主机功率分类, 可分哪几种？答: 高压: 3种、工频X线机、中频··、高频··3.主机：3种、小型X线机（管电流≤100mA, 最高管电压在90~100kV）、中型··（管电流在200~400mA, 最高管电压在100~125kV）、大型··（管电流≥500mA, 最高管电压在125~150kV）4.X线管曝光过程中的三个基本参量分别是什么？5.答: 管电压、管电流、曝光时间6.X线机由哪些装置组成？7.答: p478.X线机基本电路由哪些单元电路构成？9.答: 1.电源电路 2.X线管灯丝加热电路 3.高压发生电路 4.控制电路p3610.数字X线设备可分为哪几种？11.答: 计算机X线摄影设备CR 数字X线摄影设备DR 数字减影血管造影设备DSA p10012.同单相全波整流X线机相比, 三相全波整流X线机的优点是什么？13.答：输出管电压波形平稳产生的软X线少产生X线效率高, 有利于短时间曝光的动态摄影14.电源电路的作用是什么？15.答: 给机器各部分供电16.旋转阳极X线管的优点是什么？17.答: 瞬时负载功率大、焦点小18.小型X线机常使用的组合机头, 有哪些组成部分？19.答: 1.X线管 2.灯丝变压器 3.高压变压器20.X线管的构造参数有哪些？答: 但凡X线管的结构所决定的非电性的参数或数据都属于构造参数。

医学影像设备学复习资料整理

医学影像设备学复习资料一、名词解释1、旋转阳极：旋转X线管的阳极主要由靶面、转子、转轴和轴承等组成。

其主要作用是产生X线并散热；其次是吸收二次电子和散乱射线。

2、灯丝变压器：为X线管提供灯丝加热电压的降压变压器，由铁芯、初级绕阻和次级绕阻组成。

3、梯度场强：是表征梯度磁场系统产生的磁场随空间的变化率，单位为mT/m。

4、CT机DAS：CT中的DAS是数据采集系统，由X线发生装置与X线管、探测器及A/D转换器与接口电路、扫描机架等组成。

5、弛豫：一个宏观平衡系统由于周围环境的变化或受到外界的作用而变为非平衡状态，此系统再从非平衡状态过渡到平衡态的过程。

6、彩色多普勒：采用脉冲多普勒原理，在心脏或血管内多线、多点取样，回声经处理后进行彩色编码，显示血流速度剖面图。

7、时间减影：是DSA常用的减影方式。

在注入造影剂进入兴趣区之前，利用计算机技术采集一帧图像作为掩模并储存在存贮器里，与时间顺序出现的充有造影剂的充盈图像进行一对一的相减。

这样两帧图像中相同的部分被消除，而造影剂所引起的高密度区被突出地显现出来。

8、负压电效应：在压电材料表面的一定方向上施加电压，在电场作用下引起压电材料形变，电压方向改变，形变方向随之改变，形变与外加电压成正比。

这种因电场作用而引起形变的效应称为负压电效应。

9、SPECT：即单光子发射型计算机断层成像术。

由探测器进行数据采集，采集到的原始数据经过“预处理”电路和吸收校正后，再由图像重建系统重建出SPECT图像。

10、PET/CT：将正电子发射型断层成像(PET)设备和电子计算机X线断层扫描（CT）设备整合在同一台机器中，其通过一个较长的检查床将两个相对独立的、共轴的设备单元相连接。

两个设备保持合理的距离，以避免电磁干扰。

CT和PET的扫描检测分别进行，数据也是由各自的工作站处理并重建图像。

二、简答题1、简述乳腺摄影用X线管的特点。

答：乳腺摄影时，为提高X线影像的对比度，一般使用软X线管来产生软X 线。

医学影像设备学(1)

医学影像设备学(1)1.实际焦点：是阴极电子在阳极靶面上的实际轰击面积。

2.有效焦点：是实际焦点在垂直于X射线管的长轴方向（两极连线的方向）的垂直投影面积。

有效焦点越小，图像质量越高。

3.焦点：滤线栅平面中心垂直线与会聚线的相交点。

4.会聚线：滤线栅中心两侧的铅条向中心倾斜一定的角度，将所有铅条平面沿倾斜方向延长，会聚成一条线，称为会聚线。

5.焦距：也称半径，即焦点F到滤线栅中心的垂直距离。

6.�疟龋杭醇辞μ醺叨扔胂嗔谇μ跫湎吨�比，即R=H/A，H代表铅条高度，A代表相邻铅条间隙大小。

7.栅密度：即每厘米宽度内所排列铅条的数目，N=1/B,B代表相邻两根铅条之间的距离。

8.蒙片：不含对比剂的图像称为蒙片或掩膜片。

9造影像：注入对比剂后得到的图像称为造影像或充盈像。

10.减影像：是把蒙片减去造影像得到的图像称为造影像，在减影中，骨骼和软组织等背景图像被消除，只含有对比剂的血管影像。

11.图像冻结技术（末帧冻结技术）：每次透视的最后一帧图像被暂存，并保留在显示器上显示，称为图像冻结技术或末帧冻结技术。

12.滑环技术：是指用滑环和碳刷代替电缆。

依据滑道上馈电电压的高低，滑环可分为高压滑环和低压滑环。

13.自旋：氢原子时刻绕自身转轴旋转呈自旋。

14.进动：氢原子绕自身转轴旋转的同时，其转动轴线又绕重力方向回转，这种现象称进动。

15.1895年德国物理学家伦琴（Wilhelm Conrad Rontgen）发现X射线。

16.1972年英国工程师豪斯菲尔德（GN Hounsfield）在英国放射学会上首台用于颅脑检查的X―CT设备研制成功。

医学影像设备学试题及答案

医学影像设备学考试题库及答案一、名词解释１、X线钡剂透视2、X线摄影3、滤线器摄影4、体层摄影：是把重叠组织中的某一层组织单独显示在照片上，使这层组织以外的上、下各组织图像模糊不清的X线摄影方法。

5、实际焦点：是阴极电子在阳极靶面上的实际轰击面积。

因X线管的灯丝绕制成螺旋管状，其发射的电子经聚焦后轰击在靶面上的形状就成为长方形，故实际焦点又称为线焦点6、有效焦点有：效焦点亦称为作用焦点，是指实际焦点在X线投照方向上的投影。

实际焦点在垂直于X线管长轴方向的投影，称为标称焦点7、管电流规格8、最长曝光时间9、最高管电压：最高管电压是指允许加在X线管两端的最高电压峰值，单位是千伏(kV)。

在工作中加在X线管两极间的管电压峰值不能超过了此值。

10、X线管容量：Ｘ线管允许的最大负荷量。

11、高压交换闸12、磁饱和谐振式稳压器13、空间电荷:X线管阴极灯丝加热产生的电子可分为三个区域：①灯丝前方发射出来的电子在高压电场的作用下飞往阳极，其运动不受阻碍。

②灯丝侧方发射出来的电子在飞向阳极的空间发生交叉后到达阳极，其运动受到一定的阻力。

③灯丝后方发射出来的电子与前方的电子之间存在较大的相互排斥作用，使得后方电子到达阳极的运动阻力较大。

将灯丝侧、后方的电子，特别是后方的电子称为空间电荷，这些电子滞留在灯丝的侧后方，随着管电压的升高而逐渐飞向阳极。

14、限时器15、负荷率16、直流逆变17、影像板18、A/D转换器：将模拟信号转换成数字信号的电路，称为模数转换器。

19、光电倍增管：可将微弱光信号通过光电效应转变成电信号并利用二次发射电极转为电子倍增的电真空器件。

20、探测器21、螺距系数22、磁场均匀度23、超导磁体：用超导导线作励磁线圈的磁体。

24、B型超声诊断仪25、多元探头二、填空题1、管电流受X线管的——电压控制。

答案：灯丝加热2、高压变压器是由铁心——、——和夹持固定件所构成。

答案：初级绕组@次级绕组3、X线管好坏的判断方法包括：外观检查、——试验、——试验、——试验。

医学影像设备学重点简答题资料

DR&CR性能比较有哪些优点?1.辐射剂量地，X线量子检测（DQE）高；2.空间分辨力可达3.6Lp/mm；3.工作效率高，省去了屏-胶系统更换胶片的繁琐程序；4.应用DR系统的后处理功能，可获得优异的图像质量。

DSA的时间减影方式有哪几种？1.常规方式；2.脉冲方式PI；3.超脉冲方式SPI；4.连续方式；5.时间间隔差方式；6.路标方式；7.心电触发脉冲式ECG。

MRI成像基本原理：当处于磁场中的物质受到射频电磁波的激励时，如果RF电磁波的频率与磁场强度的关系满足拉莫尔方程，则组成物质的一些原子核会发生共振（MR），此时原子核吸收了RF电磁波的能量，当RF电磁波停止激励时，吸收了能量的原子核又会把这部分能量释放出来，即发射MR信号，通过测量和分析此MR信号，可得到物质结构中的许多物理和化学信息。

MRI设备的缺点：①扫描速度慢；②易出现运动、流动伪影；③定量诊断困难；④对钙化灶和骨皮质病灶不够敏感；⑤禁忌证多。

磁体的作用、分类及场强的选择：作用：长生一个均匀的静磁场，使处于该磁场中的人体内氢原子和被磁化而形成磁化强度矢量；分类：永磁体，常导磁体，超导磁体；场强的选择：磁体场强有低、中、高、超高场四大类。

应用型MRI设备：低中场；应用兼研究型MRI设备：高场；研究性MRI设备：超高场。

场强的选择一般应以能完成任务所要求的最低场强为原则。

三个梯度场的关系：Gx使样品X方向各点信号的频率与x有关，因此Gx叫做频率编码梯度磁场；Gy使样品Y方向上信号的相位与y有关，因此Gy叫做相位编码梯度磁场；Gz使样品Z方向信号的频率与z有关，在Gz和一定带宽的RF磁场共同作用下，样品中只有与Z轴垂直的一定厚度截层上的磁化强度才能产生MR信号，因此Gz叫做选层梯度磁场。

简述X线产生原理：X线的发生程序是接通电源，经过降压变压器，供X线管灯丝加热，产生自由电子并云集在阴极附近。

当升压变压器向X线管两级提供高压电时，阴极与阳极间的电势差陡增，处于活跃状态的自由电子，受强有力的吸引，使成束的电子以高速由阴极向阳极行进，撞击阳极钨靶原子结构。

医学影像设备学复习资料

1、磁场均匀性P141指在特定容积（常取一个球形空间）限度内磁场的同一性，即穿过单位面积的磁力线是否相同。

2、磁场的稳定性P141磁场稳定度是指单位时间磁场的变化率，短期稳定度要在几个ppm/h之内，长期稳定度要在10ppm/h之内；磁场稳定性分为时间稳定性和热稳定性。

3、磁场有效孔径141指梯度线圈、匀场线圈、射频体线圈、衬垫、内护板、隔音腔和外壳等部件均在磁体检查孔道内安装完毕后，所剩余柱形空间的有效内径。

4、梯度磁场强度P150又称磁场梯度，表征梯度磁场系统产生的磁场随空间的变化率，单位为mT/m（毫特[斯拉]/米）。

5、梯度场线性P151是衡量梯度磁场平衡性的指标。

线性越好，表明梯度磁场越精确，图像的质量就越好。

梯度磁场的非线性一般不能超过2%。

6、梯度切换率P150（ppt）指单位时间及单位长度内的梯度磁场强度变化量，常用每秒每米长度内梯度磁场变化的毫特斯拉量（mT/m/s）来表示。

7、梯度上升时间（百度）梯度上升时间是指梯度场达到某一预定值所需的时间。

梯度上升性能的提高，可开发更快速的成像序列。

8、有效容积P151又称均匀容积。

指鞍形线圈所包容的、其梯度磁场能够满足一定线性要求的空间区域。

9、说明磁共振成像系统的组成，并简述各部分起什么作用？主要由主磁体、梯度系统、射频系统、计算机系统和其他辅助设备等组成。

P139①主磁体：产生一个高度均匀、稳定的静磁场，使处于该磁场中的人体内氢原子核被磁化而形成磁化强度矢量。

P140②梯度系统：为系统提供线性度满足要求的、可快速开关的梯度磁场，以提供MR信号的空间位置信息，实现成像体素的空间定位。

p147③射频系统：MR设备通过RF线圈发射电磁波对人体组织进行激发，人体组织驰豫过程中发出的MR信号再通过接收线圈检测。

P151④计算机系统将采集到的数据进行图像重建，并将图像数据送到显示器进行显示；同时负责对整个系统各部分的运行进行控制，使整个成像过程各部分的动作协调一致，产生高质量图像。

《医学影像设备学》试题

《医学影像设备学》试题库一、名词解释１、X线钡剂透视2、X线摄影3、滤线器摄影4、体层摄影5、实际焦点6、有效焦点7、管电流规格8、最长曝光时间9、最高管电压10、X线管容量11、高压交换闸12、磁饱和谐振式稳压器13、空间电荷14、限时器15、负荷率16、直流逆变17、影像板18、A/D转换器19、光电倍增管20、探测器21、螺距系数22、磁场均匀度23、超导磁体24、B型超声诊断仪25、多元探头二、填空题1、管电流受X线管的——电压控制。

答案：灯丝加热2、高压变压器是由铁心——、——和夹持固定件所构成。

答案：初级绕组@次级绕组3、X线管好坏的判断方法包括：外观检查、——试验、——试验、——试验。

答案：灯丝加热@冷高压@负荷4、大型X线机多采用——组成的交流无触点开关来控制高压初级的通断。

答案：晶闸管5、X线量可用管电流与曝光时间的乘积来表示，单位是——。

答案：mAs6、管电压的高低受——电压的控制。

答案：高压初级7、X线机一般采用——变压器作电源的总输入。

答案：自耦8、X线机的基本电路包括：电源电路、——电路、——电路、——电路、——电路和——电路。

答案：Ｘ线管灯丝加热@高压变压器初级@高压变压器次级及管电流测量@控制@Ｘ线应用设备9、在高压初级电路中，毫安选择器置的毫安档位越大，则对应的电阻——，KV补偿得——。

答案：越大@越多9、当改变球管灯丝加热电路的——时，则机器在曝光时——就会改变，若将其电阻增大，——就会——，若将其阻值减小——就会——。

答案：半可调电阻@mA量@ mA量@减小@ mA量@变大11、由四只高压整流管组成的单相全波X线机,在摄影时，毫安表无指示（胶片不感光），你考虑有——电路，——电路和——电路有故障，此时首先观察——，其次听——声音，最后可确定——电路或——电路是否有故障。

答案：控制@高压初次级@X线管灯丝加热@四只整流管或X线管灯丝是否燃亮@高压接触器@高压@低压12、电路中采用瞬间增温设计，可延长——的寿命。

医学影像设备学考点

设备学考点第一章1.现代医学影像设备：1.诊断设备（X线设备丶MRI设备丶US设备丶核医学设备丶热成像设备丶医用光学设备）2.治疗设备（介入放射学设备丶影像引导放射治疗设备丶立体定向放射外科设备）。

第二章1.X线发生装置：用于产生X线的装置，由X线管丶高压发生器和控制台三部分组成，是X线机丶CT的主要组成部分之一。

2.X线管逐步向大功率丶小焦点和专用化方向发展。

产生条件：1.足够数目的电子2.高电压产生的电压场3.适当的障碍物。

3.固定阳极X线管：由阳极丶阴极和玻璃壳等三部分组成。

阳极：产生X线并散热，其次是吸收二次电子和散乱射线。

阳极头：由靶面和阳极体组成，靶面的作用是承受高速运动的电子束轰击，产生X线。

靶面材料常采用产生X线效率高且熔点高的金属钨。

阳极体由导热率较大的无氧铜组成。

4.阴极：发射电子并使电子束聚焦5.玻璃壳：将阳极和阴极固定在一起并保持管内的高真空度。

6.实际焦点：靶面瞬间承受高速运动电子束的轰击面积。

7.有效焦点：实际焦点在X线投照方向上的投影。

设实际焦点的宽度为a，长度为b，则投照后的长度为bsinθ，宽度不变。

有效焦点=实际焦点Xsinθθ为阳极靶面与X线投照方向的夹角。

有效焦点越小，影像质量越好。

8.投照时应保持实际焦点中心丶X线输出窗中心与投影中心三点一线。

9.旋转阳极X线管的阳极由靶面丶转子丶转轴和轴承等组成。

10.软X线管：X线输出窗的固有过滤小丶在低管电压时能产生较大的管电流丶焦点小结构特点：铍窗，钼靶，极间距离短。

软X线极易通过铍窗，可获得大量的软X线。

摄影时主要利用钼靶辐射的特征X线。

X线分为特征丶持续X线。

11.CT用X线管：1.要求有较大的热容量2.金属或陶瓷外壳3.油循环系统散热。

12.管电压：阴极和阳极之间的直流电压，是电子具有较大的动能。

13.管电流：阴极发射的热电子在电场作用下高速奔向阳极形成电流，管电流越大，产生的X光子的数目越大。

14.阳极特性曲线P1815.容量：在X线管安全使用条件下，单次曝光或连续曝光而无任何损坏时能承受的最大负荷量16.标称功率：同一只X线管的容量是一个不确定量，为了便于比较，通常将一定整流方式和一定曝光时间下X线管的最大负荷称为X线管的标称功率。

医学影像学重点名词解释填空大题

X线的特性：穿透性、荧光效应、感光效应、电离效应。

荧光效应是透视检查的基础：感光效应是X线摄影的基础；电离效应是进行放射治疗的基础也是注意防护的原因。

数字减影血管造影DSA：是通过计算机处理数字影像信息，消除骨骼和软组织影像，使血管清晰显影的成像技术。

CT值：CT图像中规定水的CT值为0HU：骨皮质CT为+1000lHU：软组织CT值为+20-50HU：脂肪CT值为-90—-70HU；空气CT值为-1000HU。

超声是指振动频率每秒20000次以上，其单位为赫兹。

流空效应：，流动的液体，例如心血管内快速流动的血液，在成像过程中采集不到信号而成无信号的黑影，即流空效应。

骨龄：在骨的发育过程中，骨的原始骨化中心和继发骨化中心的出现时间，骨骺与干骨端骨性愈合的时间及其形态变化都有一定的规律性，这种规律以时间(年和月）来表示即骨龄。

骨质破坏：局部骨质为病理组织所代替而造成骨组织的消失，可以有病理组织本身或由它引起破骨细胞增强所致。

骨松质和骨皮质均可发生破坏。

骨膜三角：又称Codman三角。

增生的骨膜被肿破坏，而于边缘部分残留。

常见于恶性骨瘤骨折线：骨的断端多形成不整齐的断端，X线片上断端间呈现不规则的透明线。

于骨皮质显示清楚整齐，在骨松质中则表现为骨小梁中断、扭曲、错位。

骺离骨折：骨折发生在儿童长骨，由于骨骺未与干骺端端结合，外力可以经过骺板达干骺端而引起骨骺分离，X线片上只显示为能线增宽或与干骺端对位移位。

青枝骨折：在儿童，骨骼柔韧性较大。

外力不易造成骨骼完全断裂，仅表现为局部骨皮质和骨小梁扭曲，而看不见骨折线或只引起骨成质发生皱折、凹陷或隆突。

Colles骨折：又称为伸展型烧骨远浩骨折。

核骨远端2~3cm以内横行或粉碎性骨折，远端向背侧移位，断端向掌侧成角畸形，可件有尺骨茎突骨折。

背挫伤；是指外力作用引起的骨小梁断裂和骨髓水肿、出血，在X线平片上和CT上多阴性，在MRI上表现为长Tl长T2现象。

Schmorl结节椎间盘突出以下段腰椎常见。

《医学影像设备学》习题及答案

第一章医学影像设备学概论一、名词解释1.介入放学：是借助高金度计算机化的影像仪器的观察，通入导管深入人体，对疾病直接进行诊断与治疗的一种新型设备与技术。

2.立体定向放射外科学：它是利用现代X-CT设备，MRI设备或DSA设备，加上立体定向头架装置对颅内病变区做高精度定位；经过专用治疗计划系统做出最优化治疗计划，运用边缘尖锐的小截面光子束以等中心照射方式聚焦于病变区，按治疗计划单平面或多个非平面的单次或多次剂量照射。

二、填空题1．X线类设备，MRI设备，US设备，核医学类设备2．硬度适宜及适合诊疗的几何造型，弹性和柔韧性，扭力顺应性，形状具有记忆性，血液与组织相容性，高温高压消毒或化学消毒，可进行放射性跟踪，管壁光滑，管腔满足流量压力要求。

3.检测肿瘤，脑肿瘤成像，监测胎儿生长，神经疾病。

4.光导纤维内镜，电子内镜三、简答题1.X线类成像设备原理是通过测量穿透人体的X线来实现人体成像。

2.热成像设备是通过测量体表的红外信号和体内的微波信号实现人体成像。

3. X刀与γ刀相比，X刀相对便宜，即可作X刀，又可做放疗。

但机械精度要差一些。

γ刀机械精度高，易操作，但非常昂贵。

4. 比较内容 X线 MRI US 核医学信息载体 X射线电磁波超声波Υ射线检测信号透过的X线磁共振信号反射回波 511keV湮没电子空间分辨力 <1mm <1mm 2mm 10mm,3mm安全性辐射危险无辐射危险，安全辐射危险有强磁场吸引力一、填空题1．控制装置、高压发生装置及X线管组件2．面板结构和内部结构3．X线管提供灯丝加热电压和直流高压4．诊断用X线机和治疗用X线机5．小型、中型及大型6．工频X线机、逆变式X线机和电充放电X线机三、单项选择题1 E、2 D、3 E四、多项选择题1 ABC、2 CDE、3 ABCDE、4 ABCDE五、简答题1．遮线器的作用是控制x线的照射野大小，遮去不必要的x线。

滤线器的作用是吸收散射线，使散射线不能到达胶片，提高胶片影像的质量。

医学影像设备学重点简答题

医学影像设备学重点简答题(总6页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除DR&CR性能比较有哪些优点?1.辐射剂量地，X线量子检测（DQE）高；2.空间分辨力可达3.6Lp/mm；3.工作效率高，省去了屏-胶系统更换胶片的繁琐程序；4.应用DR系统的后处理功能，可获得优异的图像质量。

DSA的时间减影方式有哪几种？1.常规方式；2.脉冲方式PI；3.超脉冲方式SPI；4.连续方式；5.时间间隔差方式；6.路标方式；7.心电触发脉冲式ECG。

MRI 成像基本原理：当处于磁场中的物质受到射频电磁波的激励时，如果RF电磁波的频率与磁场强度的关系满足拉莫尔方程，则组成物质的一些原子核会发生共振（MR），此时原子核吸收了RF 电磁波的能量，当RF电磁波停止激励时，吸收了能量的原子核又会把这部分能量释放出来，即发射MR信号，通过测量和分析此MR信号，可得到物质结构中的许多物理和化学信息。

MRI设备的缺点：①扫描速度慢；②易出现运动、流动伪影；③定量诊断困难；④对钙化灶和骨皮质病灶不够敏感；⑤禁忌证多。

应用型MRI设备：低中场；应用兼研究型MRI设备：高场；研究性MRI设备：超高场。

场强的选择一般应以能完成任务所要求的最低场强为原则。

完整医学影像学填空题

完整医学影像学填空题医学影像学是现代医学诊断和治疗中不可或缺的一环，通过使用各种成像技术，医生可以直观地观察和评估病人的内部结构和功能。

医学影像学填空题是一种常见的教学和考核方法，要求学生根据给定的影像图像和相关信息，填写正确的诊断结果。

这种形式的问题旨在锻炼学生的临床思维和解决问题的能力，同时也提高了他们对医学影像学的理解和应用。

一、脑部CT扫描脑部CT扫描是一种非常常见的医学影像学技术，它可用于评估颅内结构和可能的损伤。

请观察下面的脑部CT影像，回答以下问题。

1. 观察图像，填写正确的诊断结果：该病人的脑部CT影像显示了右侧颞叶出血和脑积水。

这种情况可能由脑动脉瘤破裂引起。

2. 观察图像，填写正确的诊断结果：该病人的脑部CT影像显示了右侧额叶肿瘤。

这种情况可能是恶性脑肿瘤。

3. 观察图像，填写正确的诊断结果：该病人的脑部CT影像显示了左侧中风。

这种情况可能由脑血管阻塞引起。

二、胸部X光片胸部X光片是一种常见的影像学技术，常用于评估肺部疾病和胸腔结构。

请观察下面的胸部X光片，回答以下问题。

1. 观察图像，填写正确的诊断结果：该病人的胸部X光片显示了右下肺部阴影。

这种情况可能是右下肺炎。

2. 观察图像，填写正确的诊断结果：该病人的胸部X光片显示了左侧胸腔积液。

这种情况可能是胸腔腔肿瘤引起的。

3. 观察图像，填写正确的诊断结果：该病人的胸部X光片显示了左侧气胸。

这种情况可能由胸部外伤引起。

三、腹部MRI扫描腹部MRI扫描是一种非常有用的影像学技术，可以评估腹腔内脏器官的结构和功能。

请观察下面的腹部MRI影像，回答以下问题。

1. 观察图像，填写正确的诊断结果：该病人的腹部MRI影像显示了右侧肾结石。

这种情况可能导致肾绞痛和尿路感染。

2. 观察图像，填写正确的诊断结果：该病人的腹部MRI影像显示了左侧卵巢囊肿。

这种情况可能导致盆腔疼痛和月经失调。

3. 观察图像，填写正确的诊断结果：该病人的腹部MRI影像显示了肝脏肿瘤。
