静态测量解说
静态测量操作流程
案例三：工程测量静态测量操作流程
• 总结词：工程测量静态测量操作流程 • 详细描述：工程测量静态测量操作流程包括测区踏勘、控制点布设、外业数据采集、内业数据处理和成果质量
检查等步骤。在测区踏勘阶段，需要了解工程项目的规模、地形地貌和气象等情况，为后续工作做好准备。控 制点布设阶段，需要选择合适的控制点并建立控制网，为测量提供基准。外业数据采集阶段，使用全站仪等测 量仪器对工程项目的各个部位进行数据采集，并记录详细信息。内业数据处理阶段，将采集的数据进行预处理 和后处理，生成工程项目的三维模型。最后，对成果质量进行检查，确保测量精度和可靠性符合要求。
04
静态测量操作注意事项
安全注意事项
确保测量现场安全
在开始测量之前，应检查测量现场是否存在 安全隐患，如电线、易燃物品等，确保测量 过程安全无虞。
遵守安全操作规程
在进行静态测量时，应严格遵守安全操作规程，如 穿戴防护装备、避免在危险区域停留等，以保障人 员安全。
定期维护和检查测量设备
为确保测量设备的正常运行，应定期对设备 进行维护和检查，及时发现并解决潜在的安 全隐患。
静态测量的特点
静态测量具有精度高、稳定性好、测量结果可靠等优点。由于是在相对静止的条 件下进行测量，可以减少外部干扰因素对测量结果的影响，适用于需要高精度测 量的情况。
静态测量的应用场景
工程测量
在建筑工程领域，静态测量常用于地形测绘、施工放样、变形监测等。通过对建筑物的位置、高度、角度等进行精确 测量，确保施工质量和安全。
在测量过程中，应采取措施确 保数据的完整性，如备份数据 、使用可靠的存储介质等。
保密措施
对于涉及敏感信息的测量数据 ，应采取适当的保密措施，如 加密存储、限制访问权限等， 确保数据不被泄露。

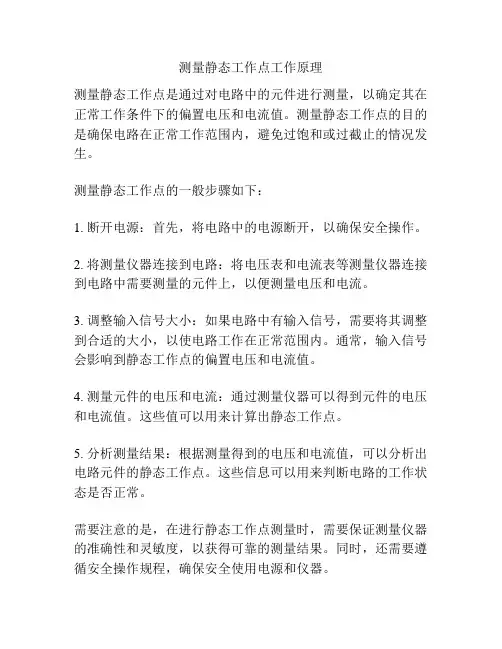

测量静态工作点工作原理
测量静态工作点工作原理
测量静态工作点是通过对电路中的元件进行测量，以确定其在正常工作条件下的偏置电压和电流值。
测量静态工作点的目的是确保电路在正常工作范围内，避免过饱和或过截止的情况发生。
测量静态工作点的一般步骤如下：
1. 断开电源：首先，将电路中的电源断开，以确保安全操作。
2. 将测量仪器连接到电路：将电压表和电流表等测量仪器连接到电路中需要测量的元件上，以便测量电压和电流。
3. 调整输入信号大小：如果电路中有输入信号，需要将其调整到合适的大小，以使电路工作在正常范围内。
通常，输入信号会影响到静态工作点的偏置电压和电流值。
4. 测量元件的电压和电流：通过测量仪器可以得到元件的电压和电流值。
这些值可以用来计算出静态工作点。
5. 分析测量结果：根据测量得到的电压和电流值，可以分析出电路元件的静态工作点。
这些信息可以用来判断电路的工作状态是否正常。
需要注意的是，在进行静态工作点测量时，需要保证测量仪器的准确性和灵敏度，以获得可靠的测量结果。
同时，还需要遵循安全操作规程，确保安全使用电源和仪器。
4静态测量详解
cos2 cos2 2 1 2 sin 2 sin
1 2
1 2 sin2 sin
1）如预定贴片方位与主方向重合， 二者之差最小。
2）如预定贴片方位与主方向成 450 ， 二者之差最大。
相对误差为
e
45
1 sin 2 19.4% 1
x( 1 )
贴片类型 单向拉伸杆件沿 1方向 单向拉伸杆件沿 45 方向
0
方向偏差（度） 1 5
应力偏差% 0.04 0.99
1
5
0 .5 0 .5
6.48 32.3
3.5
45 0应变花
60 0应变花
2.01
§4-4 测点位置及方位的确定
一、已知主应力方向的单向应力状态 沿主应力方向贴一个应变计
E
E 为被测构件材料的弹性模量
二、已知主应力方向的二向应力状态
沿两个主应力方向各贴一个应变计
E 1 2 1 2 1
E 2 1 2 2 1
第四讲 常温静态应变测量
§4-1 静态测量的实施及稳定性
一、静态测量的实施 目的 研究构件的应力应变分布规律 研究构件的强度问题 研究构件的局部位置的应力集中 研究构件所受的载荷情况
步骤
1．确定测量方案 测量的总体设计是根据测量的目的和要求选择测点 位置、确定应变计的布置和组桥方案
测点 危险点 应变计布置和组桥方案 应力状态 设计测量电路和选择组桥方案的原则 提高灵敏度 2．选择应变计 依据 构件尺寸 目标 种类 栅长 型式 材料 测量精度 应力梯度 减小误差 载荷情况 温度补偿 已知点 对称点
y( 2 )
30 x( 1 )
静态gps测量原理及应用
静态gps测量原理及应用静态GPS测量是利用全球卫星导航系统（GPS）进行测量的方法。
GPS系统是由多颗卫星组成的全球性卫星定位系统，能够提供全球范围内的准确位置和时间信息。
静态GPS测量利用这些卫星和接收设备，通过测量卫星信号的传播时间和接收设备的位置来确定目标点的空间坐标。
静态GPS测量的原理是基于物理学中的信号传播时间和定位原理。
当卫星发送信号时，这个信号会以光速在大气层中传播到接收设备。
接收设备通过记录信号的传播时间和卫星的位置信息，可以计算出目标点的空间坐标。
静态GPS测量通过同时测量多颗卫星的信号，可以提高定位的精度和可靠性。
静态GPS测量的应用非常广泛，主要包括以下几个方面：1. 测绘和地理信息系统（GIS）：静态GPS测量可以用于地图绘制、地形测量和地理信息系统的建设。
通过对地面上的不同目标点进行GPS测量，可以获取这些点的精确坐标，为地图绘制和地理信息系统提供准确的地理数据。
2. 工程测量：静态GPS测量在土木工程、建筑工程和水利工程中有着重要的应用。
它可以用于进行大范围的地形测量、建筑物定位和土地利用规划。
在这些工程项目中，静态GPS测量可以快速获取大量的地理空间数据，为工程设计和施工提供重要的支持。
3. 大地测量和空间大地测量：静态GPS测量可以用于进行大地测量和空间大地测量。
通过对不同目标点的GPS测量，可以获取这些点的地理坐标和高程信息，从而实现对大地形的测量和监测。
4. 遥感和环境监测：静态GPS测量可以结合遥感技术，用于进行环境监测和资源调查。
通过获取地面目标点的空间坐标，可以实现对自然资源、环境变化和灾害情况的监测。
5. 农业和林业：静态GPS测量可应用于农业和林业领域，用于土地利用规划、作物监测和森林资源管理。
通过对农田和林地的空间数据进行监测和分析，可以实现精准的农业生产和森林资源管理。
总的来说，静态GPS测量是一种高精度、高效率的地理空间数据采集方法，具有广泛的应用前景。
静态GPS测量基本原理
静态GPS测量基本原理
静态GPS测量基本原理是利用卫星导航系统中的全球定位系统（GPS）技术进行测量。
GPS是由美国国防部研发的一种用于定位、导航和时间同
步的系统。
GPS系统由一组24颗卫星组成，它们以恒定的速度绕地球轨
道运行，提供准确的时间和位置信息。
卫星定位是GPS测量中最关键的一步。
当接收器接收到多颗卫星的信
号后，它可以计算出每颗卫星与接收器之间的距离。
这些距离信息可以通
过测量信号在空间中的传播时间来计算。
通过同时接收多颗卫星的信号，
可以计算出GPS接收器所处的位置。
测量基线是指两个或多个GPS接收器之间的距离。
这些接收器可以同
时接收来自多颗卫星的信号，并通过比较来自不同卫星的信号到达时间来
计算相对位置。
通过同时接收来自多颗卫星的信号，可以获取更准确的相
对位置信息。
然而，静态GPS测量也存在一些限制。
例如，天气条件会影响信号传播，导致测量误差增大。
此外，多路径效应和大气延迟也会引入误差。
为
了减小这些误差，需要进行数据处理和校正。
总之，静态GPS测量基本原理是基于卫星定位和测量基线原理，通过
测量接收器与卫星之间的距离和接收器与接收器之间的距离，计算出接收
器的绝对位置和相对位置。
静态GPS测量在地理测量、地质勘探和大地测
量等领域具有重要的应用价值。
静态测量和解算
静态测量和解算一、静态测量测量遵循的原则大家都知道，在布局上是由整体到局部，在精度上是由高级到低级，在次序上是先控制后碎部。
控制网是一个地区或者测区的统一坐标基准框架，是保证测量精度的重要因素，按等级可分为ABCDE，按不同行业分有城市公路铁路等等。
AB级网我们一般做不了，等级太高，要求太高，常见的都是C级及以下。
各个网的等级划分，观测时间长短，观测时段多少可参照云盘中上传的GPS测量规范2009。
南方的仪器在做控制网中需要更测量模式，从原来的基准站模式和移动站模式改为静态即可，不需要拧天线（之前见过用户做静态时“忘”带天线了，又开车回去取的，完全浪费时间）。
S86及S86-2013还有银河6，都可以通过面板去更改模式，很简单，不再赘述。
S82 T（双星）改静态方法：在关机状态下，同时常按住主机上的F键和开机键，等三个灯同时闪烁两次以上时同时松手，这时候按一下F键，左侧红灯亮，再按一下F键，中间红灯亮，再按一下F键，右侧红灯亮，按开机键即可。
S82-2013灯比较多，但方法一样。
同时常按主机上的F键和开机键，等灯同时闪烁两次以上时同时松手，按F键把最左侧的灯调到第一个亮，按开机键即可。
如果要更改采集间隔，S82 S82-2013最好用电脑通过仪器之星软件改，S86 S86-2013和银河6直接通过面板改。
银河1 银河1plus改静态的方式是：开机情况下，按住关机键，等机器关闭后，手不要松，会有语音提示"基准站、移动站、静态、进入自检状态"，等播报完静态时，马上松手即可，再开机，模式就会变成静态。
外业观测时，最好是按规范来，打印若干记录表。
类似于这种，目的在于记录详细的外业观测记录，便于内业处理数据。
尤其是仪器高，好多次，用户打电话，仪器高忘记量了。
静态测量中，重复设站的点仪器高没量或者量错，不仅影响高程，平面也会影响。
观测时，没事就看看机器是否正常，电池电量是否够用。
仪器高的量取方法：仪器高按图上所示量取，86，86-2013，银河1 银河6测量仪器高时都需要用测高片，只有82 82-2013用斜高。
静态GNSS测量介绍课件ppt全
4 静态GPS操作流程
4.数据下载
用串口下载数据：
用中海达接收机管理软件；可以通过串口连接方式下 载和删除文件，格式化主机。
用USB下载数据：
使用USB进行U盘拖拽式下载方式，不需传输软件；但 USB方式不能编辑或删除主机里文件。
数据下载：
4 静态GPS操作流程
串口数据线 USB数据线
5 静态GPS操作流程
GPS基线向量网的设计原则
3. 提高精度的原则
• 网中距离较近的点一定要进行同步观测，以获得它们 间的直接观测基线。
• 建立框架网。 • 最小异步环边数不大于6 。 • 适当引入高精度测距边。 • 若要进行高程拟合，水准点密度要高，分布要均匀，
且要将拟合区域包围起来。 • 适当延长观测时间，增加观测时段。 • 选取适当数量的已知点，已知点分布均匀。
• 执行主程序，启动后处理软件：选择『文件』菜单的【新 建项目】 进入任务设置窗口。在“项目名称”中输入项 目名称，同时可以选择项目存放的文件夹，“工作目录” 中显示的是现有项目文件的路径，按【确定】完成新项目 的创建工作。
HGO数据处理 项目属性设置
• 选择『文件』菜单的【项目属性】，系统将弹出项目属性设 置对话框，用户可以设置项目的细节，这里主要是对限差项 进行设置：
选点注意事项
4 静态GPS操作流程
4．为便于观测作业和今后的使用，测站应选在交通 便利、上点方便且易于保存的地方。
条件不好如何测量？ 对于控制网中的一些特殊点,如已知点、某些
待测点根本无法满足1~3条的选点要求而又必须测 量的情况下，我们可以适当的延长观测时间及事先 通过星历预报软件预测当地条件下的卫星运行情况 ，选择无遮挡方向卫星多的时候进行静态观测。
gps静态测量技术总结_测量工作总结
gps静态测量技术总结_测量工作总结GPS静态测量技术总结一、概述GPS静态测量技术是利用全球定位系统（GPS）进行测量的一种方法，其原理是通过接收来自地球上多颗卫星的信号，并计算这些信号的传播时间和地球上的位置，从而实现测量的目的。
随着GPS技术的不断发展和应用，静态测量技术在测绘、工程测量、地球物理勘探等领域得到了广泛应用。
二、工作原理1. 基本原理GPS静态测量的基本原理是利用卫星给出的信号进行测量，卫星的信号包含该卫星的位置和传播时间两个要素。
接收器接收到来自多个卫星的信号后，通过比较信号的传播时间，可以计算出接收器与卫星的距离。
通过测量多个卫星的距离，可以实现对接收器位置的确定。
2. 数据处理GPS静态测量的数据处理包括测量数据的采集、数据的后处理和结果的分析。
（1）数据采集数据采集是指通过GPS接收器获取来自卫星的信号，并记录信号的到达时间。
在进行数据采集时，需要保证接收器的稳定和准确度，以确保测量结果的精度。
（2）数据后处理数据后处理是指利用计算机对采集到的数据进行处理和分析，通过将测量数据与参考数据进行比对，根据测量原则和方程进行计算，从而得出最终的测量结果。
（3）结果分析结果分析是指对测量结果进行比较和评估，检查测量误差是否在允许范围内，判断测量结果的可靠性和准确度。
三、测量工作总结1. 测量准备在进行GPS静态测量之前，需要进行一系列的准备工作。
需要选择合适的测量装置和设备，包括GPS接收器、天线以及数据记录仪等。
还需要根据测量任务的要求，选择合适的GPS测量方法和技术。
2. 测量过程在进行GPS静态测量时，需要按照一定的步骤进行操作。
需要确定测量基准点和控制点，选择合适的测量网格。
然后，设置测量装置和设备，进行数据采集和记录。
在记录数据的要确保测量装置的稳定和准确度，避免因外界干扰而导致测量误差。
3. 数据处理数据处理是整个测量过程中非常重要的环节，直接影响着测量结果的准确性和可靠性。
中海达GPS静态测量外业观测说明
使用三台仪器观测计划
① ②
③
④ ⑤
⑥
⑧ ⑨ ⑩
2、把主机为静态模式
本次静态观测有三台主机，编号分别为、 、。把这三台主机全部设置为静 态模式，采样间隔5秒，高度截止角10。设置好之后关机。
1、设置静态模式
主机模式有：静态、基准站、移动站 A8、A10双击F1进切换模式，单击F1切换，单击电源键确定 A12双击电源键切换模式，单击确定。
谢谢！
是仪器编号后三位
GP01 _ 编辑以后，
为点名，不足四位用 补齐。
206 第5-7为：年积日，代表采集时间从1月1日算起，是今年第
天
0 第 8 位：第206天，当天采集的第 个文件。
文件后缀名: .GNS
编辑完成
文件编辑好以后，用中海达内业解算软件处理
到此外业观测工作结束！ 下一步，使用中海达静态数据解 算软件HGO处理数据，平差！
• 在整个观测时段里，有个别时间段或个别卫星周跳太多，致 使周跳无法完全修复 （剔除周跳多的卫星，截去周跳多的时间段）
• 在观测时段内，多路径效应比较严重，观测值的改正数普遍 较大 （剔除受多路径影响严重的观测值）
• 对流层折射或电离层折射影响太大 （模型改正、采用Iono-Free观测值，提高截止高度角）
X.安装HGO静态解算软件
HGO软件全名“HGO数据处理软件包”，是中海达在十多年的后处理软件运用 与用户体验改进的基础上继HDS2003软件后推出的第二代静态解算软件。该软 件用于高精度测量用户的基线数据处理，网平差，坐标转换。 HGO安装包：
HGO静态解算软件下载地址：
GPS静态测量
– 乙方
• 目标
– 设置测量标志
• 内容
– 测区实地踏勘、了解测区 状况
– 选点 – 埋设测量标志 – 食宿、交通安排
各类埋石标准：
作业队进驻
• 实施方
– 乙方
• 目标
– 整个作业队进驻测区
• 内容
– 建立营地 – 整个作业队进驻测区
卫星状态预报
• 实施方
– 乙方（作业指挥人员、技 术人员）
以 Trimble 5700双频GPS接收机为例
一、 Trimble 5700双频GPS接收机的组成 1、室外工作主件：一个GPS主机（内置两块锂电 池及充电器、64兆内存卡、可以内置电台），一 个GPS天线和天线电缆。 2、室外工作附件：天线基座连接器、天线基座、 三角架。
3、室内附件：数据传输线、变压器及连线
建立GPS网的三个阶段②
• 测中
– 作业队进驻 – 卫星状态预报 – 观测计划制定 – 作业调度及外业观测 – 数据传输、转储、备份 – 基线解算及质量控制
建立GPS网的三个阶段③
• 测后
– 网平差（数据处理、分析）及质量控制 – 整理成果、技术总结 – 项目验收
项目立项
• 实施方
– 甲方、应用方
令
作业调度表
外业观测
• 实施方
– 乙方（外业作业组）
• 目标
– 采集观测数据
• 内容
– 安置观测仪器设备
GPS外业观测
– 读（量）取非GPS观测数据（包括天线高、气象数据等）
– 保证仪器正常工作
– 按时迁站
GPS测量时的作业组织
一、GPS测量队伍的组织结构
队长
内业处理员
外业观测小组1 外业观测小组2
课件：静态测量
单向拉伸杆件沿 450 方向
1
6.48
5
32.3
450应变花
0.5
3.5
60 0应变花
0.5
2.01
§4-4 测点位置及方位的确定
一、已知主应力方向的单向应力状态 沿主应力方向贴一个应变计
E
E 为被测构件材料的弹性模量
二、已知主应力方向的二向应力状态
沿两个主应力方向各贴一个应变计
1
E
1
2
2．无法估计主方向时，采用 600 应变花，三个测量方向均匀分 布，误差不会太大。
§4-5 测量结果的修正
一、应变计电阻值不同的修正
原因： 应变计与设计电桥不匹配，破坏电桥输出阻抗与 放大器输入阻抗之间的匹配关系。
修正： 根据仪器使用说明书的修正公式或修正曲线查出
修正系数 ，即可得修正后的应变为：
应变计布置和组桥方案
应力状态 载荷情况 温度补偿
设计测量电路和选择组桥方案的原则
2．选择应变计
提高灵敏度 减小误差
依据
构件尺寸 材料 目标
测量精度
种类
栅长
型式
检查电阻值，并按阻值分组使用
应力梯度
3．测量仪器及设备选择和检查
依据 精度要求
目标 手动
数据采集的数目和速度
自动
数据采集及处理系统
4．应变计的安装、接线、防护和检查
2．600 应变花
1 2
E 3(1
)
( a
b
c)
y
600
xy
x
bc a
2E
3(1 )
( a b )2 (b c )2 ( c a )2
tg20
测绘技术中的静态测量方法介绍
测绘技术中的静态测量方法介绍测绘技术是一门应用科学，旨在通过各种测量方法获取地理和空间信息数据。
而在测绘技术中，静态测量方法是最基础、最常用的一种测量方法。
本文将详细介绍静态测量方法的原理、应用和发展趋势。
一、静态测量方法的原理静态测量方法是通过观测被测对象的静态状态，利用几何、物理和数学等原理，推导出被测对象的空间位置和形状等信息的一种测量方法。
它通过对测量目标进行观测和数据处理，最终得到测量结果。
在静态测量中，常用的测量设备包括全站仪、自动水准仪、GNSS接收机等。
这些设备能够测量出地面物体的水平角、垂直角、距离和高程等信息。
利用这些信息，可以构建起地面物体的三维空间模型。
二、静态测量方法的应用静态测量方法在测绘技术中有着广泛的应用。
它被应用于土地测量、工程测量、地图制图等领域。
下面以土地测量为例，简要介绍静态测量方法的应用。
在土地测量中，静态测量方法被用于确定土地的边界和面积。
通过使用全站仪等设备，测量人员可以在地面标定控制点，并测量出各点的坐标。
接着，利用这些坐标数据，可以通过三角测量方法计算出地块的边界和面积。
除了边界和面积，静态测量方法还可以用来测量地块的高程。
通过使用自动水准仪等设备，测量人员可以在地块内标定高程点，并测量出各点的高程数据。
接着，利用这些高程数据，可以生成地块的高程模型，用于土地开发和规划。
三、静态测量方法的发展趋势随着科技的进步和测绘需求的不断提高，静态测量方法也在不断发展和创新。
以下将介绍一些静态测量方法的发展趋势。
1. 引入激光技术：激光测距仪等激光技术可以实现精确的距离测量，因此被广泛应用于测绘领域。
未来，随着激光技术的进一步发展，静态测量方法将更加精确和高效。
2. 结合遥感技术：静态测量方法可以与遥感技术结合，实现对大范围区域的测量和监测。
通过利用卫星图像、航空影像等遥感数据，可以获得更全面、更准确的地理和空间信息。
3. 运用人工智能：人工智能技术的快速发展为静态测量方法带来了新的机遇。
简述rtk静态测量的基本原理和分类
文章标题：深度探析RTK静态测量的基本原理和分类一、引言在现代测量技术中，RTK静态测量作为一种高精度、高效率的测量方法，广泛应用于地理信息系统、工程测量和农业领域。
本文将从基本原理和分类两个方面探讨RTK静态测量，帮助读者更深入地理解这一主题。
二、RTK静态测量的基本原理1. GPS原理RTK（Real Time Kinematic）静态测量，是一种基于全球定位系统（GPS）的高精度测量方法。
GPS系统由24颗卫星组成，这些卫星每天围绕地球轨道飞行，通过测量卫星发射的信号来确定接收器的位置。
2. 误差补偿原理RTK静态测量利用基准站和移动站之间的距离观测值，通过差分技术进行误差补偿。
误差来源包括大气延迟、钟差、多路径效应等，通过基准站、移动站的测量数据进行差分运算，可以获得高精度的测量结果。
三、RTK静态测量的分类1. 单基站RTK测量单基站RTK测量是指只有一个基准站，通过基准站和移动站之间的距离观测值进行差分计算，获得高精度的测量结果。
这种测量方法适用于较小范围内的测量任务，如城市规划、土地测绘等。
2. 多基站RTK测量多基站RTK测量是指多个基准站同时参与测量，通过多个基准站和移动站之间的距离观测值进行差分计算，获得更高精度的测量结果。
这种测量方法适用于大范围的测量任务，如地质勘探、大型工程测量等。
四、总结与展望通过本文的探讨，我们对RTK静态测量的基本原理和分类有了更深入的了解。
RTK静态测量作为一种高精度的测量方法，在地理信息系统、工程测量和农业领域有着广泛的应用前景。
未来，随着技术的不断发展，我们有理由相信RTK静态测量将会更加高效、精准，为各个领域的测量任务提供更好的支持。
五、个人观点和理解在我看来，RTK静态测量作为一种高精度的测量方法，其原理和分类对于测量领域的发展具有重要意义。
通过不断地研究和应用，我们可以进一步提高测量的精度和效率，为各种工程项目和科研任务提供更可靠的数据支持。
快速静态测量技术的使用教程
快速静态测量技术的使用教程随着科技的不断发展，测量技术也在不断进步。
其中，快速静态测量技术在工业领域被广泛应用。
本文将为大家介绍快速静态测量技术的使用方法和相关注意事项。
1. 什么是快速静态测量技术快速静态测量技术是一种通过使用高精度的传感器和计算机系统，以实时获取物体或系统静态参数的测量方法。
它与动态测量技术相比，主要侧重于静态物体的精确测量。
这种技术在制造业、航空航天、汽车工程等领域发挥着重要作用。
2. 快速静态测量技术的应用领域快速静态测量技术在许多领域都得到了广泛应用。
例如，在制造业中，它可以用于检测产品尺寸精度、形状偏差等。
在航空航天领域，快速静态测量技术可以用于飞机结构的质量控制和损伤检测。
在汽车工程中，它可以用于车身尺寸测量、排放物浓度检测等。
此外，快速静态测量技术还可以应用于医疗领域、地质勘探等。
3. 使用快速静态测量技术的步骤使用快速静态测量技术进行测量需要以下几个步骤：步骤一：选择合适的传感器。
根据测量对象的特点和测量需求，选择适合的传感器类型。
常见的传感器类型包括光学测量传感器、声学测量传感器、电磁测量传感器等。
步骤二：安装传感器。
将传感器安装在测量对象上，保证传感器与测量对象的接触牢固且位置准确。
在安装过程中，需要注意传感器的灵敏度、测量范围等参数。
步骤三：采集数据。
通过连接传感器与计算机系统，进行数据采集。
在采集过程中，需要确保传感器与计算机系统的相互配合和数据传输的稳定性。
步骤四：数据处理与分析。
使用相关软件对采集到的数据进行处理和分析。
根据测量需求，可以进行数据平滑、滤波、校正等操作，以获得准确的测量结果。
步骤五：结果呈现。
将处理和分析后的数据结果呈现出来，可采用图形、表格等形式展示。
同时，可以将结果与预设的标准进行对比，用于判断是否符合要求。
4. 注意事项在使用快速静态测量技术时，需要注意以下几个方面：首先，对传感器的选择要慎重。
不同的传感器适用于不同的测量对象和测量需求，应根据实际情况进行选择。
静态测量和解算
静态测量和解算一、静态测量测量遵循的原则大家都知道，在布局上是由整体到局部，在精度上是由高级到低级，在次序上是先控制后碎部。
控制网是一个地区或者测区的统一坐标基准框架，是保证测量精度的重要因素，按等级可分为ABCDE，按不同行业分有城市公路铁路等等。
AB级网我们一般做不了，等级太高，要求太高，常见的都是C级与以下。
各个网的等级划分，观测时间长短，观测时段多少可参照云盘中上传的GPS测量规X2009。
南方的仪器在做控制网中需要更测量模式，从原来的基准站模式和移动站模式改为静态即可，不需要拧天线〔之前见过用户做静态时“忘〞带天线了，又开车回去取的，完全浪费时间〕。
S86与S86-2013还有银河6，都可以通过面板去更改模式，很简单，不再赘述。
S82 T〔双星〕改静态方法：在关机状态下，同时常按住主机上的F键和开机键，等三个灯同时闪烁两次以上时同时松手，这时候按一下F键，左侧红灯亮，再按一下F键，中间红灯亮，再按一下F键，右侧红灯亮，按开机键即可。
S82-2013灯比较多，但方法一样。
同时常按主机上的F键和开机键，等灯同时闪烁两次以上时同时松手，按F键把最左侧的灯调到第一个亮，按开机键即可。
如果要更改采集间隔，S82 S82-2013最好用电脑通过仪器之星软件改，S86 S86-2013和银河6直接通过面板改。
银河1 银河1plus改静态的方式是：开机情况下，按住关机键，等机器关闭后，手不要松，会有语音提示"基准站、移动站、静态、进入自检状态"，等播报完静态时，马上松手即可，再开机，模式就会变成静态。
外业观测时，最好是按规X来，打印若干记录表。
类似于这种，目的在于记录详细的外业观测记录，便于内业处理数据。
尤其是仪器高，好多次，用户打，仪器高忘记量了。
静态测量中，重复设站的点仪器高没量或者量错，不仅影响高程，平面也会影响。
观测时，没事就看看机器是否正常，电池电量是否够用。

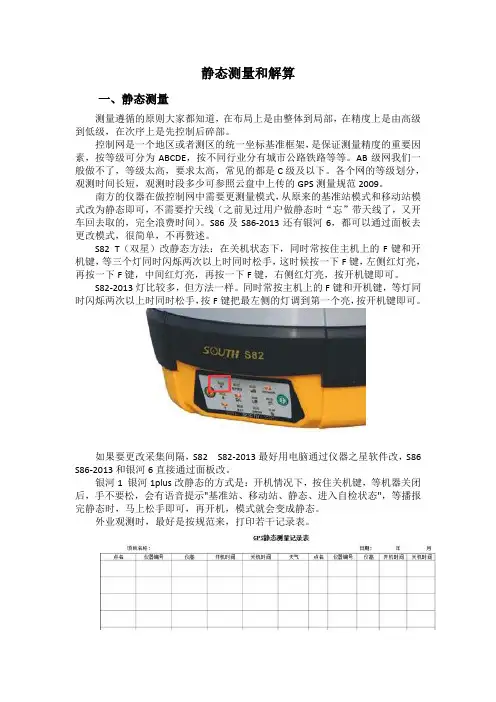

仪器高的量取方法：仪器高按图上所示量取，86，86-2013，银河1 银河6测量仪器高时都需要用测高片，只有82 82-2013用斜高。
RTK静态控制测量的原理及使用方法
RTK静态控制测量的道理及使用方法之杨若古兰创作0605 测绘联盟一、RTK静态控制测量的道理RTK是以载波相位观测量为根据的实时差分GPS测量，它能够实时地提供测站点在指定坐标系中的厘米级精度的三维定位结果.RTK测量零碎通常由三部分构成，即GPS旌旗灯号接收部分（GPS接收机及天线）、实时数据传输部分（数据链，俗称电台）和实时数据处理部分（GPS控制器及其随机实时数据处理软件）.RTK测量是根据GPS的绝对定位理论，将一台接收机设置在已知点上（基准站），另一台或几台接收机放在待测点上（挪动站），同步收集不异卫星的旌旗灯号.基准站在接收GPS旌旗灯号并进行载波相位测量的同时，通过数据链将其观测值、卫星跟踪形态和测站坐标信息一路传送给挪动站；挪动站通过数据链接收来自基准站的数据，然后利用GPS控制器内置的随机实时数据处理软件与本机收集的GPS观测数据构成差分观测值进行实时处理，实时给出待测点的坐标、高程及实测精度，并将实测精度与预设精度目标进行比较，一旦实测精度符合请求，手簿将提示测量人员记录该点的三维坐标及其精度.功课时，挪动站可处于静止形态，也可处于活动形态；可在已知点上进步前辈行初始化后再进入动态功课，也可在动态条件下直接开机，并在动态环境下完成整周模糊值的搜索求解.在整周模糊值固定后，即可进行每个历元的实时处理，只需能坚持4颗以上卫星相位观测值的跟踪和须要的几何图形，则挪动站可随时给出待测点的厘米级的三维坐标.二、RTK静态控制测量的使用方法1控制点的布设为了达到GPS测量高精度、高效益的目的，减少不须要的耗费，在测量中遵守如许的准绳：在包管质量的前提下,尽可能地提高效力、降低成本.所以对GPS测量各阶段的工作，都要精心设计，精心组织和实施.建议用户在测量实施前，对全部GPS测量工作进行合理的整体设计.整体设计，是指对GPS网进行优化设计，主如果：确定精度目标，网的图形设计，网中基线边长度的确定及网的基准设计.在设计顶用户可以参照有关规范灵活地处理，上面将结合国内现有的一些材料对GPS测量的整体设计简单地介绍一下.1、确定精度尺度在GPS网整体设计中，精度目标是比较次要的参数，它的数值将直接影响GPS网的布设方案、观测数据的处理和功课的时间和经费.在实际设计工作中，用户可根据所作控制的实际须要和可能，合理地拟定.既不克不及拟定过低而影响网的精度，也不须要盲目寻求过高的精度形成不须要的收入.2、选点选点即观测站地位的选择.在GPS测量中其实不请求观测站之间彼此通视，网的图形选择也比较灵活，是以选点比经典控制测量简便得多.但为了包管观测工作的顺利进行和可靠地坚持测量结果，用户留意使观测站地位具有以下的条件：① 确保GPS接收机上方的天空开阔 GPS测量次要利用接收机所接收到的卫星旌旗灯号，而且接收机上空越开阔，则观测到的卫星数目越多.普通应当包管接收机所在平面15°以上的范围内没有建筑物或者大树的遮挡.② 四周没有反射面，如大面积的水域，或对电磁波反射（或接收）强烈的物体（如玻璃墙，树木等），不致惹起多路径效应.③ 阔别强电磁场的干扰.GPS接收机接收卫星广播的微波旌旗灯号，微波旌旗灯号都会受到电磁场的影响而发生噪声，降低信噪比，影响观测成果.所以GPS控制点最好离开高压线、微波站或者发生强电磁干扰的场合.邻近不该有强电磁辐射源，如无线电台、电视发射天线、高压输电线等，以避免干扰GPS卫星旌旗灯号.通常，在测站四周约 200m 的范围内不克不及有大功率无线电发射源（如电视台、电台、微波站等）；在50m 内不克不及有高压输电线和微波无线电旌旗灯号传递通道. ④ 观测站最好选在交通便当的地方以利于其它测量手段联测和扩展；⑤ 地面基础安定，易于点的保管.留意：用户如果在树木、觇标等对电磁波传播影响较大的物体下设观测站，当接收机工作时，接收的卫星旌旗灯号将发生畸变，如许即使收集时各项目标，如观测卫星数、DOP值等都较好，但观测数据质量很差.建议用户可根据须要在GPS点大约 300 米附近建立与其通视的方位点，以便在须要时采取惯例经典的测量方法进行联测.在点位选好后，在对点位进行编号时必须留意点位编号的合理性，在野外收集时输入的观测站名由四个任意输入的字符构成，为了在测后处理时方便及精确，必须不使点号反复.建议用户在编号时尽量采取阿拉伯数字按顺序编号.3、基线长度GPS接收机对收到的卫星旌旗灯号量测可达毫米级的精度.但是，因为卫星旌旗灯号在大气传播时不成防止地受到大气层中电离层及对流层的扰动，导致观测精度的降低.是以在使用GPS接收机测量时，通常采取差分的方式，用两台接收机来对一条基线进行同步观测.在同步观测同一组卫星时，大气层对观测的影响大部分都被抵消了.基线越短，抵消的程度越明显，因为这时候卫星旌旗灯号通过大气层到达两台接收机的路径几乎不异.同时，当基线越长时，起算点的精度对基线的精度的影响也越大.起算点的精度经常影响基线的正常求解.是以，建议用户在设计基线边时，应兼顾基线边的长度.通常，对于单频接收机而言，基线边应以20公里范围之内为好.基线边过长，一方面观测时间势必添加，另一方面因为距离增大而导致电离层的影响有所加强.4、提高GPS网可靠性的方法可以通过上面的一些方法提高GPS网的可靠性：1、添加独立基线数在布设GPS 网时，适当添加观测时段数，对于提高GPS 网的可靠性非常无效.因为随着观测时段数的添加，所测得的独立基线数就会添加，而独立基线数的添加对网的可靠性的提高是非常无效的.2、包管必定的反复设站次数包管必定的反复设站次数，可确保GPS 网的可靠性.一方面，通过在同一测站上的多次观测，可无效地发现设站、对中、整平、量测天线高等人为错误；另一方面，反复设站次数的添加，也意味着观测期数的添加.不过须要留意的是，当同一台接收机在同一测站上连续进行多个时段的观测时，各个时段间必须从头安顿仪器，以更好地清除各种人为操纵误差和错误.3、包管每个测站至多与三条以上的独立基线相连.包管每个测站至多与三条以上的独立基线相连，如许可以使得测站具有较高的可靠性，在布设GPS 网时，各个点的可靠性与点位无直接关系，而与该点上所连接的基线数有关，点上所连接的基线数越多点的可靠性则越高.4、在布网时要使网中所有最小异步环的边数不大于6 条在布设GPS 网时，检查GPS 观测值基线向量质量的最好方法是异步环闭合差.而随着构成异步环的基线向量数的添加，其检验质量的能力将逐步降低，是以，要控制最小异步环的边数.所谓最小异步闭合环，即构成闭合环的基线边是异步的，且边数又是起码的.5、提高GPS网精度的方法可以通过以下方法提高GPS网的精度：为包管GPS 网中各相邻点具有较高的绝对精度，对网中距离较近的点必定要进行同步观测，以获得它们间的直接观测基线；为提高全部GPS 网的精度，可以在全面网之上布设框架网，以框架网作为全部GPS 网的骨架；在布网时要使网中所有最小异步环的边数不大于6 条；若要采取高程拟合的方法测定网中各点的正常高/正高，则需在布网时选定必定数量的水准点.水准点的数量应尽可能的多，且应在网中均匀分布，还要包管有部分点分布在网中的四周，将全部网包含在其中；为提高GPS 网的尺度精度，可采取增设长时间、多时段的基线向量.6、布设GPS 网时起算点的拔取与分布若请求所布设的GPS 网的成果与旧成果吻合最好，则起算点数量越多越好.若不请求所布设的GPS 网的成果完整与旧成果吻合，则普通可选3～5 个起算点，如许既可以包管新老坐标成果的分歧性，也能够坚持GPS 网的原有精度.为包管整网的点位精度均匀，起算点普通应均匀地分布在GPS 网的四周.要防止所有的起算点分布在网中一侧的情况或连成一线的情况.2、 GPS基线解算1 、基线解算的步调基线解算的过程，实际上主如果一个利用最小二乘法进行平差的过程.平差所采取的观测值主如果双差观测值.在基线解算时，平差要分五个阶段进行.第一阶段，根据三差观测值，求得基线向量的初值.第二阶段，根据初值及双差观测值进行周跳修复.第三阶段进行双差浮点解算，解算出整周未知数参数和基线向量的实数解.第四阶段将整周未知数固定成整数，即整周模糊度固定.在第五阶段，将确定了的整周未知数作为已知值，仅将待定的测站坐标作为未知参数，再次进行平差解算，解求出基线向量的终极解整数解.2 、反复基线的检查同一基线边观测了多个时段得到的多个基线边称为反复基线边.对于分歧观测时段的基线边的互差，其差值应小于响应级别规定精度的22倍.而其中任一时段的结果与各时段平均值之差不克不及超出响应级此外规定精度.我们在进行基线处理时经常会碰到反复基线检查分歧格的情况.而形成这类情况的次要有以下几种情况：1、在架设仪器时因为对中整平的误差形成（该种情况普通对短基线影响很大），处理该种情况时须要在出外业前对基座进行检查而且进行外业观测架设仪器时严酷对中整平.2、因为点号及仪器高输错、或外业记录时出错形成（这类情况最为普遍，而且因为该种情况还会形成异步环搜索时异步环不闭合），普通来说在软件上比较好检查出出错的观测点，例如我们可以在软件上检查观测数据通过观测数据的初始经纬度来判定点号是否出错.在搜索异步环时常常超限数据非常大.对于这类情况的处理必定要严酷外业观测手簿的记录.3、闭合环搜索在GPS测量中，为了检验GPS野外实测数据的质量，常常须要计算GPS网中同步环或异步环闭合差.为了使精度评估更精确，常常须要删除一些反复基线，通常的软件都请求手工输入，若网较复杂，则工作量就非常庞大，而且错误、漏掉也就难以防止.实际上，在软件中，可以结合图论的有关常识，采取深度优先搜索的方法搜索全部GPS网中的最小独立闭合环、最小独立异步闭合环、最小独立同步闭合环和手工选定环路和反复基线.所谓最小独立闭合环，具有以下几方面的含义：闭合环必须是最小的，即边数是起码的；闭合环必须是独立的.4、 GPS基线向量网平差在普通情况下，多个同步观测站之间的观测数据，经基线向量解算后，用户所获得的结果普通是观测站之间的基线向量及其方差与协方差.再者，在某一区域的测量工作中，用户可能投入的接收机数老是无限的，所以，当布设的GPS网点数较多时，则需在分歧的时段，按照事后的功课计划，多次进行观测.而GPS解算不成防止地会带来误差、粗差和分歧格解.在这类情况下，为了提高定位结果的可靠性，通常需将分歧时段观测的基线向量连接成网，并通过观测量的全体平差，以提高定位结果的精度.如许构成的GPS网，将含有很多闭合条件，全体平差的目的，在于清除这些闭合条件的不符值，并建立网的基准.另外，不管是静态解算还是动态解算，都是在WGS84坐标系下进行的，而已有的经典地面控制网规模大，材料丰富；或者，用户只进行小范围的测量，须要的仅仅是局部平面坐标；加之，GPS单点定位的坐标精度较低，远远不克不及满足高精度测量的请求.而且，通经常使用户须要的是国家坐标系下的大地坐标（或投影坐标）或地方坐标系下的投影坐标，高程坐标也不再是大地高（椭球高），而是水准高（正高）.有时还须要通过高精度GPS网与经典地面网的联合处理，加强和改善经典地面网，以满足用户的须要.如许就须要将WGS84之间的坐标增量转换到大地坐标中去，从而得到用户所须要的坐标.因为坐标系之间的零碎参数纷歧样和水准异常等缘由，这类转换理所当然地会带来误差.根据平差所进行的坐标空间，可将GPS 网平差分为三维平差和二维平差.根据平差时所采取的观测值和起算数据的数量和类型，可将平差分为无束缚平差束缚平差和联合平差等.所谓三维平差是指平差在空间三维坐标系中进行.观测值为三维空间中的观测值，解算出的结果为点的三维空间坐标.GPS 网的三维平差，普通在三维空间直角坐标系或三维空间大地坐标系下进行.所谓二维平差，是指平差在二维平面坐标系下进行，观测值为二维观测值，解算出的结果为点的二维平面坐标.所谓无束缚平差，指的是在平差时不引入会形成GPS 网发生由非观测量所惹起的变形的内部起算数据.罕见的GPS 网的无束缚平差，普通是在平差时没有起算数据或没有多余的起算数据.所谓束缚平差，指的是平差时所采取的观测值完整是GPS 基线向量，而且，在平差时引入了使得GPS 网发生由非观测量所惹起的变形的内部起算数据.GPS 网的联合平差，指的是平差时所采取的观测值除了GPS 观测值之外，还采取了地面惯例观测值，这些地面惯例观测值包含边长、方向、角度等观测值等.3 、常遇成绩的解决法子1．如何处理分歧格基线通过设置卫星高度角、采样间隔、无效历元等参数可以对基线进行优化.1 卫星高度截止角卫星高度角的截取对于数据观测和基线处理都非常次要，观测较低仰角的卫星有时会因为卫星旌旗灯号强度太弱、信噪比较低而导致旌旗灯号失锁，或者旌旗灯号在传输路径上受到较大的大气折射影响而导致整周模糊度搜索的失败.但选择较大的卫星高度角可能出现观测卫星数的缺乏或卫星图形强度欠佳，是以同样不克不及解算出最好基线.普通情况下处理基线中高度截止角默认设置为20度.如果同步观测卫星数太少或者同步观测时间缺乏，对于短基线来说，可以适当降低高度角后从头试算，如许可能会获得满足请求的基线结果，此时应留意，请求测站的数据要波动，且环视条件要好，解算后的基线应进行内部检核（如同步环和异步环检核）以包管其精确性.如果用默认设置值解算基线失败，且连续观测时间较长、观测的卫星数较多、图形强度因子GDOP值较小，则适当提高卫星的高度角从头进行解算可能会得到较好的结果，这主如果观测环境和低仰角的卫星旌旗灯号发生了较严重的多路径效应和时间延迟所惹起的.2 采样间隔普通的接收机具有较高的内部采样率（指野外功课设置的数据收集间隔，由1秒至255秒自在设置，默认为15秒）.而处理基线中其实不是所有的数据都介入处理，而是从中根据优化准绳拔取其中一部分的数据采样进行处理.收集高质量的载波相位观测值是解决周跳成绩的根本途径，而适当添加其收集密度，又是诊断和修复周跳的次要措施，是以在采取快速静态功课或者该基线观测时间较短的情况下，可以适当把采样间隔缩短.3无效历元在某些情况下，例如该卫星的健康情况恶劣；或者测站环境不睬想、受电磁干扰而导致某些卫星数据旌旗灯号经常失锁；又或者低仰角的卫星有时会因为卫星旌旗灯号强度太弱、信噪比较低而导致旌旗灯号失锁，或者旌旗灯号在传输路径上受到较大的大气折射影响而导致整周模糊度搜索的失败.此时应当对该卫星的星历进行处理.通过检查基线详解，可以对卫星观测中周跳的情况进行检查，对于失锁次数较多的卫星或者观测历元数过少的卫星进行剔除.2如何确定坐标零碎1尺度坐标零碎采取尺度的WGS84、北京54和国家80坐标系可以直接在网平差设置里选择，但是必须按请求输入精确的原点经度（投影地方子午线）.2自定义坐标零碎（或者工程椭球）① 已知参数普通的自定义坐标系（或工程椭球）是从尺度的国家坐标系转换而来，大多数情形下是对加常数或者地方子午线、投影椭球高从头进行定义，是以必须选择响应的参数，包含所用椭球的参数、加常数、投影地方子午线、投影椭球高等.② 未知参数假如是完整独立自定义的工程坐标系，特别是没有法子与国家点联测、又或者投影变形超出规范请求的，可以选用尺度椭球，例如北京54椭球参数，然后采取固定一点和一个方位角的法子来处理.具体方法如下：采取基线某一端点的单点定位解作为起点，然后用高精度的红外激光测距仪测出到基线另一端点的边长，经过严酷的改正后，投影到指定高度（普通是测区的平均高程面），然后假定一个方位角（普通是采取真南方向）算出基线起点的坐标，以此两点作为束缚点，然后采取与前面分歧的椭球参数，投影椭球高，此时留意原点经度（地方子午线）可以采取测区地方的子午线.如许，一方面使到其变形满足规范请求，另一方面在小比例尺的图上可以与国家尺度坐标系联系起来.工程施工单位经常使用的自定义坐标零碎.如果设计单位在测设时候布设了控制点且提供控制坐标成果的情况下.施工单位在使用GPS加密控制点的时候进行网平差就比较简单.我们只须要联测设计院提供的成果进行平差就好.但是如果设计单位没有提供控制点成果的情况下我们使用GPS进行控制点的观测时，就必定要确定好坐标零碎.通常我们选择自定义坐标零碎中的第二项即未知参数的情况进行网平差.例如某大桥的控制测量我们布设好控制点后进行观测.数据处理完后进行网平差时.我们就可在某端拔取一个点将该点的大地坐标（经纬度）正算成平面直角坐标，然后用高精度的红外激光测距仪测出到基线另一端点的边长，经过严酷的改正后，投影到指定高度（普通是测区的平均高程面），然后假定一个方位角（普通是采取真南方向）算出基线起点的坐标，以此两点作为束缚点，然后采取与前面分歧的椭球参数，投影椭球高，此时留意原点经度（地方子午线）可以采取测区地方的子午线.亦可将该点的平面直角坐标作为束缚点，然后在平差选择当选择角度束缚指定另外一端点的坐标方位角和距离进行束缚平差。
