零序互感器的选择
零序电流互感器 一次电流大小
零序电流互感器一次电流大小、变比如何考虑？变比的选择变比额定一次电流与额定二次电流之比零序电流互感器的应用一般都选用较小变比，常用的如：50/5；75/5；100/5；150/5 200/5；20/1；50/1；100/1；150/1；200/1，因为只有发生一次接地故障时，零序电流互感器才有输出。
人们不会让接地电流很大时才使保护动作。
（不用考虑躲过负荷电流）可是由于一次绕组是电力电缆，仅有一匝，这样，50/5的零序电流互感器的二次额定匝数，仅10匝，所以50/5的零序电流互感器负荷特性较差，实际负载阻抗和零序电流互感器的容量不一致时将会出现较大的误差，而且在低于额定电流时误差也会加大，所以在允许的情况下尽量选用大一些的变比。
已有保护整定值时变比选择已有保护定值，变比就很容易选择了。
如定值是一次电流80A时保护动作，可靠国标选100/5 或100/1。
电阻接地系统变比的选择电阻接地系统接地点电流由两个分量组成，一个是电容电流，另一个是中性点电阻电流，两者相差90º。
故障回路的零序电流等于接地点电流与本线路接地电容电流向量差，即等于所有非故障线路接地电容电流与电阻性电流向量和的负值。
如：电阻接地系统（IR=1—1.5IC）IC 阻值IR 故障I合6KV 10—50 20—200 20—80 25—20010KV 30—60 20—150 40—100 50—160建议零序电流互感器变比选用：50/1 100/1 150/1 200/1 100/5 200/5中性点不接地和消弧线圈接地系统用零序电流互感器变比的选择。
这种系统接地电流较大时，或保护最小启动电流较小时，可选用大一些变比的零序电流互感器，如50/1；100/1；100/5；150/5及以上。
可是有的中性点不接地系统一般不允许接地电流超过10A，所以一般10A以下保护就要动作。
消弧线圈接地系统由于电感电流和电容电流的中和后，一般也不会有超过10A的接地电流（一般都是过补偿，实际接地电流已是电感电流）由于使用的综合保护（不用综合保护的有时用高灵敏度零序电流互感器，和与其配套的继电器，见2）。
零序电流互感器设计选型
零序电流互感器设计选型一、概述零序电流互感器是用于电力电缆上的一种互感器，它的一次绕组为穿过互感器内孔的三相一次导体电缆（或是单相电缆），它的一次电流是一次三相电流的矢量和（在三相平衡时为0），当发生系统单相接地时或三相平衡时，矢量和不为0，零序电流互感器的二次有电流输出，可以供给保护装置，实现保护和监控。
由于电缆自身绝缘，零序电流互感器外壳也是绝缘的，所以零序电流互感器可以使用在任一电压等级的电缆上。
二、不需要精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。
2.1 小电流接地选线装置用零序电流互感器小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA或变比：40/1 容量：2.5VA这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA 左右，一次40A 时，二次≥1A，没有严格的变比关系。
2.2 与DD11/60 型继电器配套使用的零序电流互感器DD11/60 型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ZB—LJ（K）□A 型零序电流互感器是其配套产品，二次电流60MA 时，零序电流互感器一次电流≤4A。
2.3 与DL11/0.2 型继电器配套使用的零序电流互感器DL11/0.2 型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ZB—LJ（K）□B 型零序电流互感器是其配套产品，二次电流0.2A 时，零序电流互感器一次电流≤10A。
开关柜中零序电流互感器的选用原则
开关柜中零序电流互感器设计选型的探讨Study of Selection for Zero Sequence Current T ransformer witchin Switchgear[摘要]本文简单介绍了开关柜内配零序电流互感器（适用于0.38～66KV），分析了它的特性。
初步探讨了如何选择合适的零序电流互感器，以期达到最佳的使用效果。
[Abstract] This article brief introduce the zero sequence current transformer within Switchgear, suitable 0.38～66kV, analyses the characteristic of it. Discuss how to select the suitable zero sequence current transformer, thereby,reach the best effect.[关键词]零序电流互感器；开关柜；小电流接地选线装置；继电器；微机保护；变比; 容量; 准确级[Key Words] Zero Sequence Current Transformer; switchgear; Low Current Grounding Selector；Relay；Microcomputer Protection；Transformation ratio；Capacity；Accuracy class1 概述近年来，随着整机开关柜市场的逐步扩大，在中压电力系统的项目中，我们开关柜的设计人员经常会遇到开关柜内配零序电流互感器的选择问题，不同的零序电流互感器具有各自不同的特性，它们的应用环境也有所不同。
如何在开关柜的设计中合理选用零序电流互感器就成为开关柜设计人员经常遇见的问题。
本文就这一问题进行初步的探讨。
2零序电流互感器特性及分类2.1 零序电流互感器及其特性零序电流互感器是用来检测零序电流的，因此可以称之为零序电流过滤器，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三个相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。

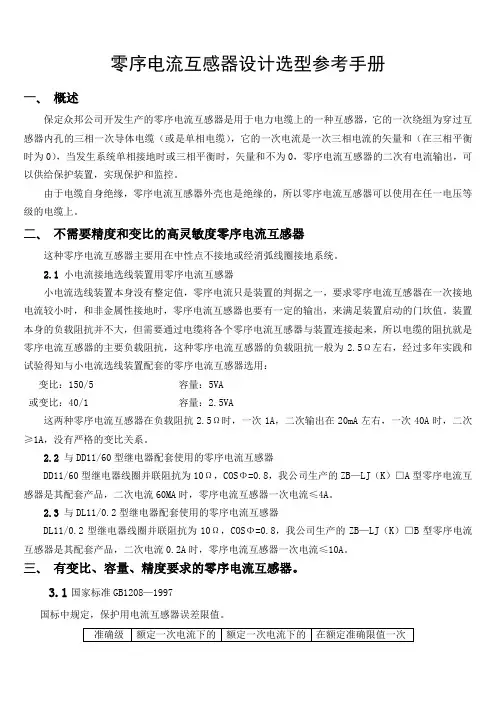

零序CT选型
零序电流互感器设计选型参考手册一、概述保定众邦公司开发生产的零序电流互感器是用于电力电缆上的一种互感器，它的一次绕组为穿过互感器内孔的三相一次导体电缆（或是单相电缆），它的一次电流是一次三相电流的矢量和（在三相平衡时为0），当发生系统单相接地时或三相平衡时，矢量和不为0，零序电流互感器的二次有电流输出，可以供给保护装置，实现保护和监控。
由于电缆自身绝缘，零序电流互感器外壳也是绝缘的，所以零序电流互感器可以使用在任一电压等级的电缆上。
二、不需要精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。
2.1 小电流接地选线装置用零序电流互感器小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA或变比：40/1 容量：2.5VA这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA左右，一次40A时，二次≥1A，没有严格的变比关系。
2.2 与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ZB—LJ（K）□A型零序电流互感器是其配套产品，二次电流60MA时，零序电流互感器一次电流≤4A。
2.3 与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ZB—LJ（K）□B型零序电流互感器是其配套产品，二次电流0.2A时，零序电流互感器一次电流≤10A。
零序电流互感器选择
LCH-LJF（Y）型零序电流互感器使用说明书保定市力成电气有限公司LCH－LJF（Y）K系列零序电流互感器使用说明一、概述保定市力成电气有限公司是河北省高新技术科技企业，有多年零序电流互感器的生产经验，质量优于国标GBl208—1997《电流互感器》，并通过了电力工业部电气设备质量检测中心型式试验(武高所)。
产品已用于国家许多重点工程，如天安门广场、天津新港、厦门航空工业区、东莞500KV站等，产品销往北京、天津、上海、广东、福建、山西、河北、云南等二十几个省市。
我公司生产的LCH系列零序电流互感器是电缆型,采用ABS工程塑料外壳、树脂浇注成全密封；使用绝缘油制冷切割工艺，有效避免了互感器在长期使用过程中的锈蚀。
绝缘性能好，外形美观。
具有灵敏度高、线性度好、运行可靠、安装方便等特点。
其性能优于一般的零序电流互感器，产品按外形分有方形和Ω形，按结构分整体式和组合式。
产品使用范围广泛，不仅适用于电磁型继电保护，还能适用于电子和微机保护装置。
用户可根据系统的运行方式，中性点有效接地或中性点非有效接地的不同，选用相适应的零序电流互感器。
二、型号说明LCH-LJFK XX JLCH-LJYK XX保定市力成电气有限公司保护用大容量零序电流互感器内径外形（JFK为方形，JYK为Ω形）三、使用条件1、环境温度：最高温度+60℃日平均气温不超过+40℃最低气温-20℃；2、海拔不超过2000m (高原使用时特殊定货)；3、相对湿度< 85％。
四、产品类别及主要数据1、交流电压0.4KV以上（电缆）；2、电网频率50Hz；3、同名端：一次由“L1”侧穿入，二次为“K1”；4、型号及数据、外形尺寸见图表。
五、安装1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
2、开口式互感器不受电缆敷设与否的限制，具体方法如下：（1）拆下互感器“K１ˊ”、“K２ˊ”的联接压片（Ω形互感器无此项要求）。
（2）将互感器顶部两个内六角螺栓松开拆下（Ω形互感器是将两侧的紧固螺丝松开拆下），互感器便分为两部分。
零序电流互感器选型手册
零序电流互感器选型手册零序电流互感器选型手册ISO9001国际质量认证企业零序电流互感器选型手册保定市伊诺尔电气设备有限公司零序电流互感器设计选型参考手册一、概述保定市伊诺尔电气设备有限公司开发生产的零序电流互感器是一种套在电缆上的CT，它的一次绕组为穿过CT内孔的三相一次导体电缆，它的一次电流是一次三相电流的向量和（在正常、三相平衡时为0），当发生一次系统单相接地时三相平衡关系被打破，这时零序电流互感器的二次就有电流输出，供给保护装置，实现保护和监控。
零序电流互感器的一次绝缘就是电缆自身绝缘，所以这种零序电流互感器可以套在任一电压等级的电缆上。
二、没有精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地的系统。
1、小电流选线装置用零序电流互感器小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA或变比：40/1 容量：2.5VA 这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA左右，一次40A时二次≥1A，没有严格的变比关系。
2、与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COS Φ=0.8，我公司生产的ENR—LJ（K）××A型零序电流互感器是其配套产品，二次电流60mA时零序电流互感器一次电流≤4A。
3、与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COS Φ=0.8，我公司生产的ENR—LJ（K）××B型零序电流互感器是其配套产品，二次电流0.2A时零序电流互感器一次电流≤10A。
零序电流互感器选择
零序电流互感器的选型1 零序电流互感器的特性及分类1.1 零序电流互感器及其特性零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。
在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。
系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。
零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。
使装置元件动作实现保护或监控功能。
1.2 零序电流互感器的分类按安装方式分：整体式和开合式按结构形式分：母线式和电缆式按配合保护分：小电流接地选线装置用、继电器用、微机保护用2零序电流互感器的选型2.1安装方式从检修和安装方面考虑，尽量选用开合式的零序电流互感器。
2.2产品结构方面根据实际用途相应选用。
一般大部分使用的都是电缆式，极少数场合使用分母线式，例如发电机出口的零序保护。
2.3配合保护方面根据配合使用的保护装置相应选用。
根据保护装置的不同，分为以下几种a)与小电流接地选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器要有一定的输出，来满足装置启动，进行接地选线或进行相应的线路跳闸。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右。
这种零序电流互感器一般可选用无变比型，一次零序电流1～40A，二次电流0.02～1A左右。
b)与DD11/60型接地继电器配套使用的零序电流互感器DD11/60型接地继电器线圈并联阻抗为10Ω，其动作整定电流为0.03A；这种零序电流互感器一般可选用无变比型，一次零序电流2～4A，二次电流0.03～0.06A左右。
零序电流互感器使用说明
零序电流互感器使用说明一、概述零序电流互感器在电力系统产生零序接地电流时与继电保护装置与信号配合使用，使装置元件动作，实现保护或监控。
DH—LJ系列零序电流互感器使电缆型，采用ABS工程塑料外壳，树脂浇注成全密封，绝缘性能好，外形美观。
具有灵敏度高，线性度好，运行可靠，安装方便等特点。
器性能优于一般的零序电流互感器，使用范围更广泛，不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式，中性点有效接地或中性点非有效接地的不同，选用相应的零序电流互感器。
二、型号说明DH-L J XX DEFGDH-L J K XX DEFG三、使用条件1、环境温度：最高温度+80℃，最低气温℃。
2、海拔不超过1000m(高原使用时特殊订货)。
3、相对湿度<85%。
四、产品类型及主要数据1、交流电压0.4KV及以上(电缆)。
2、电网频率50Hz。
3、同名端：一次由L1侧穿入、二次为K1。
4、型号及数据、外形尺寸见图表。
五、安装1、整体式互感器安装要在铺设电缆前进行，电缆铺设时穿过互感器。
2、开口式互感器安装不受电缆铺设与否的限制，具体安装方法如下：① 拆下互感器“K′1” 、“K′2”的联接片。
② 将互感器项部两条内六角螺栓松开扯下，互感器就分成两部分。
③ 将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分，然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。
④ 将联接片固定在“K′1” 、“K′2”上。
⑤ 开口式互感器上下两部分不可与其他互感器互换。
六、定制由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的保护装置进口，所需要的零序电流互感器种类也就很多，我公司可根据用户需要，设计生产各种零序电流互感器和各种孔径的互感器以及其配套的保护装置内的传感器。
七、订货时请说明1、产品型号，内孔直径(mm)。
2、一次零序电流、二次电流(或电流比)。
如何正确操作零序电流互感器 互感器操作规程
如何正确操作零序电流互感器互感器操作规程零序电流互感器（电缆型）用于电力系统产生零序接地电流时与继电保护装置或信号装置搭配使用，使装置元件动作实现保护或监控。
互感器接受ABS工程塑料外壳，全零序电流互感器（电缆型）用于电力系统产生零序接地电流时与继电保护装置或信号装置搭配使用，使装置元件动作实现保护或监控。
互感器接受ABS工程塑料外壳，全密封树脂浇注而成，外形美观、安装便利、节省安装空间。
有各种容量、变比、精准限值系数的高精度零序电流互感器，产品分整体式和组合式两类，规格品种多，可适应各种保护装置的需要，和电力系统各种运行方式（中性点接地、中性点不接地、大电流接地、小电流接地、消弧线圈接地）的需要。
零序电流互感器使用条件1、环境温度：－10℃～60℃ ,日平均气温不超过+40℃。
2、海拔不超过1000m （高原使用时定货时要注明）。
3、相对湿度电流互感器的相关选型介绍在电压选型的时候需要依据一次接线方式（包括Y型连接和V 型连接）、一次电压的用电等级、二次线路对容量的要求以及对变换精度的要求来作出选择选择。
紧要装配于不同的开关设备当中，电流互感器的型号不同，电流互感器在结构上往往也产生较大差异（包括铜排搭接形式、铁心、外形等及动热稳定的耐受本领）。
例如中置式手车柜配备的电流互感器多为LZZBJ9或AS12等型号，然而配备固定柜的型号会有很多。
同一型号与规格的不相同之处也会有很多。
一般紧要由于变比不同、二次线圈的容量、保护线圈以及计量线圈精度的不同会显现多种组合。
在选择电流互感器的变比时，应当首先得到实际负载额定电流，这种电流量好处于电流互感器测量范围的65%—85%处。
例如：额定电流为70A，就应当选择100/5变比的电压互感器。
电流互感器变比100/5（100/5的意思是一次电流100A时，产生的二次输出电流为5A；这个数值描述的是变比数值、额定测量数值和额定输出值。
电流互感器和电流表的变比是必需选用的。
零序电流互感器
零序电流互感器1 用途及性能要求零序电流互感器是一种专门用来变换零序电流的电流互感器。
它分为：三相输电线穿过二次绕组的单台零序电流互感器；三台单相保护用电流互感器组成的零序电流互感器组，又称零序电流滤过器。
1.1 单台零序电流互感器（a）接在三相输电线上这种零序电流互感器仅用于中性点绝缘系统中的单相接地时需断路器跳闸的保护，多用于低电压系统又分为电缆式和母线式。
中压系统中用的单台零序电流互感器，例如20kV发电机母线上的零序电流互感器，三相母线的绝缘较难解决。
如图1所示，三相输电线同时穿过互感器绕组的窗口，三相输电线即是零序电流互感器的一次绕组。
正常运行时，系统三相电流的相量和等于零，零序电流图1 零序电流互感器用于线路单相接地保护互感器的二次绕组没有电流输出。
当某一线路发生单相接地故障时，例如图1中第Ⅲ条线路的A相接地，各条线路的A相对地的电容均波短接，B、C两相的电容电流都经接地点流回电源，如图中箭头所示。
线路Ⅲ上的零序电流互感器的一次电流最大，达到零序保护继电器的最小动作电流值，保护装置动作。
线路Ⅰ和Ⅱ上的零序电流互感器虽然也有一次电流，但是都小于继电器的最小动作电流，保护装置不会动作。
中性点绝缘系统中发生单相接地故障时，非故障相电压升高√3倍。
图1中B、C相电压均升高√3倍，它们间的相位角由无故障时的120°变成60°，B、C相对地电容电流之和将升到无故障时每相对地电容电流I C的3倍。
在图1中，线路Ⅰ和Ⅱ上的零序电流互感器一次电流是本线路的3I C，而线路Ⅲ上的零序电流互感器一次电流则是所有非故障线路3 I C之和。
故继电器的最小动作电流要大于本线路的3I C，以保证其他线路接地短路时本线路的继电保护装置不动作。
这种零序电流互感器用于变压器绕组接地保护（也可用于发电机或电动机绕组接地保护）时的结线见图2所示。
当变压器绕组发生一点接地时，只要故障电流（零序电流）达到继电器的最小动作电流，继电保护装置即可动作。
零序电流互感器
零序电流互感器零序电流互感器（Zero-sequence Current Transformer）是电力系统保护与控制中的一种重要装置，一般用来测量电网中的零序电流。
随着电力系统的发展，零序电流互感器已经成为电力系统的必要专业设备之一。
本文将从零序电流互感器的基本原理、分类、装置接线、性能要求等方面对其进行介绍。
一、零序电流互感器的基本原理零序电流互感器是一种特殊的互感器，其理论基础是梅比乌斯定理。
梅比乌斯定理是指：在一般多维拓扑空间中任取两个简单闭合曲面，如果第一个曲面所包围的自由电荷等于第二个曲面所包围的自由电荷，则两个曲面所包围的电流相等。
在电力系统中，由于各种不光滑的介质和线路的存在，零序电流是不可避免的。
而零序电流互感器的作用就是测量电网中零序电流的大小和方向，以便对电网进行保护和控制，保证电网的安全和可靠运行。
二、零序电流互感器的分类零序电流互感器按照其磁路结构可以分为铁芯型和空芯型两种。
铁芯型零序电流互感器是指在传导体上套上一个铁芯，使其成为一个磁路，从而形成互感器的磁路；而空芯型零序电流互感器则是使用一些特殊的材料（如磁场屏蔽材料）来形成互感器的空磁路结构，以实现对电流的测量。
另外，零序电流互感器还可以根据其测量范围的不同分为三相零序电流互感器和单相零序电流互感器两种。
三相零序电流互感器适用于对三相电网中的零序电流进行测量；而单相零序电流互感器则可以独立地测量单一电缆、设备或线路中的零序电流。
三、零序电流互感器的装置接线零序电流互感器的装置接线分为串联接线和并联接线两种方式。
在电网中，常常使用并联方式来连接零序电流互感器，使其与保护继电器并联，完成对电网中零序电流的测量和监测。
对于三相电网，通常需要使用三台零序电流互感器来进行测量，三个零序电流互感器应该放置于同一个位置，以保证其磁通量的一致性。
此外，在并联连接时，应该保持电流方向一致，以免由于相位差而导致测量误差。
四、零序电流互感器的性能要求（一）线圈匝数：线圈匝数越多，磁通量就越大，灵敏度也就越高，线圈匝数的选择应该根据测量需求来确定。
零序互感器的选择
零序互感器的选择零序电流互感器设计选型参考1、没有精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。
1．1 小电流接地选线装置用零序电流互感器小电流接地先线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流接地选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA 或变比：40/1 容量：2.5VA这两种零序电流互感器在负载阻抗2.5Ω时，二次输出在20mA 左右，一次零序电流40A时，二次电流≥1A，没有严格的变比关系。
1.2 与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COSφ=0.8，我公司生产的BCH-LJ（K）××A型零序电流互感器是其配套产品，二次电流60mA时零序电流互感器一次电流≤5A。
1.3 与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COSφ=0.8，我公司生产的BCH-LJ（K）××B型零序电流互感器是其配套产品，二次电流0.2A时零序电流互感器一次电流≤5A。
2、有变比、容量、精度要求的零序电流互感器。
2.1 国家标准GB1208-1997国标中规定，保护用电流互感器误差限值。
准确级额定一次电流下的电流误差% 额定一次电流下的相位差±(′)在额定准确限值一次电流下的复合误差%5P ±1±60 510P ±3——102.2 精度与容量（额定负荷）的关系国标中规定：“在额定频率及额定负荷下，电流误差，相位差和复合误差不超过上表所列限值。
互感器的选型及应用中的注意事项
互感器应用中的注意事项及选型互感器是将一次系统的电压、电流信息准确地传递到二次侧相关设备；将一次系统的高电压、大电流变换为二次侧的低电压（标准值）、小电流（标准值），使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。
1. 互感器定义：是电流互感器和电压互感器的统称，用于将高电压、大电流转换为低电压、小电流的器件，用于测量或保护系统。
1.1分类互感器根据测试对象的不同可以分为：电流互感器和电压互感器。
2.电流互感器电流互感器（又称CT）是按一定比例和准确度转换电流的大小的仪器，电流互感器在电工测量和继电保护中的主要作用是将高压电流和低压大电流变成电压较低的小电流，供给仪表和继电保护装置，并将仪表和继电保护与高压电路隔开。
电流互感器的二次侧额定电流均为5A，这使得测量仪表和继电保护装置的使用安全、方便，也使其在制造上可以标准化，简化制造工艺并降低成本。
根据结构不同，电流互感器又可以分为：a、普通电流互感器。
其结构较为简单，有相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。
其工作原理已变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流（I1）通过一次绕组时）产生的交变磁通，感应产生按比例减小的二次电流（I2）；二次绕组的匝数（N2）较多，。
与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比电流互感器实际运行中的负荷阻抗小。
二次绕组接近于短路状态，相对于一台短路运行的变压器。
图 1 普通电流互感器b、穿心式电流互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形或其它形状的铁心起一次绕组作用。
二次绕组直接均匀缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路。
LH(零序电流互感器)
LH 零序电流互感器1.概述LH 系列零序电流互感器是我公司针对电力系统零序电流产生的特点，研制生产 的一种性能稳定，安全可靠的电缆型电流互感器。
可满足电力系统各种运行方式（中 性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）的需要。
本公 司作为专业零序电流互感器生产厂家，根据电力系统特点生产的系列零序电流互感器 除满足一般要求外，还能满足一些场合的特殊要求，每只互感器可以同时满足三个变 比要求，同时具备公司常规产品的优良性能及特点。
该系列产品已广泛在电力、冶金、 煤炭、石化、建材等行业的供（配）电系统中大量使用。
2.特点（1）安装方便。
提供整体式和两半圆开启式两种。
开启式可在不断开电缆情况下 使用。
（2）品种多样。
内径 Φ80mm 、Φ100mm 、Φ120mm 、Φ140mm 、Φ160m 、 Φ180mm 、Φ200mm 、Φ220mm 、Φ240mm 可任意选择。
（3）外形美观。
外壳为 ABS 工程塑料，内部为环氧树脂浇注，全密封、高绝缘。
（4）性能可靠。
产品通过了电力工业部电气设备质量检验测试中心的检测试验。
线性度好、准确度高。
3. 型号说明内孔直径特殊要求大电流系统（无是小电流系统）互感器零序电流(m m )D L H D /T ——X X4.技术参数（1）交流电压：0.38-66KV（2）电网频率：50Hz（3）同名端：一次由互感器正面“L1(或P1)”侧穿入，二次侧为“K1（或S1）”等端子。
（4）型号，数据及外形尺寸详见图表。
5.安装方法（1）整体式互感器要在接好电缆头以前安装，电缆穿过互感器。
（2）开启式互感器可随时安装，方法如下：<1>拆下互感器K1'、K2'（或S1'、S2'）连接片及互感器内六角螺栓。
<2>将打开的互感器两个接触面擦净，涂上少许防锈油。
<3>仔细对齐两个接触面，拧紧内六角螺栓，在K1'、K2'（或S1'、S2'）上固定紧连接片。
零序电流互感器说明书
目录ENR-LJ(K)系列零序电流互感器........................... 错误!未定义书签。
一、概述............................................. 错误!未定义书签。
二、型号含义.......................................... 错误!未定义书签。
三、使用条件.......................................... 错误!未定义书签。
四、工作原理.......................................... 错误!未定义书签。
五、安装.............................................. 错误!未定义书签。
六、订货须知.......................................... 错误!未定义书签。
零序电流互感器设计选型参考手册........................ 错误!未定义书签。
一、概述............................................. 错误!未定义书签。
二、没有精度和变比的高灵敏度零序电流互感器............ 错误!未定义书签。
三、有变比、容量、精度要求的零序电流互感器。
.......... 错误!未定义书签。
四、变比的选择........................................ 错误!未定义书签。
五、容量的选择........................................ 错误!未定义书签。
六、孔径的选择........................................ 错误!未定义书签。
七、零序电流互感器的一次、二次电流曲线................ 错误!未定义书签。
零序电流互感器使用说明.
零序电流互感器使用说明
一，型号含义：
LZH－L J /X
电流互感器
接地保护
X为圆形K（开口式）二，外形尺寸：
型号：LZH_LJK
零序电流互感器外型示意图
注：其中孔径为￠M，长为L高为H厚度为D，地脚中心距为E，B、C为四孔间尺寸，￠8.5孔为通孔，可做水平安装用。
型号：LZH-LXK型
注：其中孔径为Ф，长为L高为H厚为D，地脚中心距为A
三，外形安装尺寸：
LZH－LJK系列外形安装尺寸
LZH－LXK系列外形安装尺寸
三，LZH-LJK系列：常用变比（特殊变比根据客户要求设计制作）
LZH-LXK系列：常用变比（特殊变比根据客户要求设计制作）
四，现场电缆与互感器规格选择参数：
防冻防裂，环氧浇注树脂，外壳好。
零序电流互感器
零序电流互感器1用途及性能要求零序电流互感器是一种专门用来变换零序电流的电流互感器。
它分为：三相输电线穿过二次绕组的单台零序电流互感器；三台单相保护用电流互感器组成的零序电流互感器组，又称零序电流滤过器。
1.1单台零序电流互感器（@）接在三相输电线上这种零序电流互感器仅用于中性点绝缘系统中的单相接地时需断路器跳闸的保护，多用于低电压系统又分为电缆式和母线式。
中压系统中用的单台零序电流互感器，例如20kV发电机母线上的零序电流互感器，三相母线的绝缘较难解决。
如图1所示，三相输电线同时穿过互感器绕组的窗口，三相输电线即是零序电流互感器的一次绕组。
正常运行时，系统三相电流的相量和等于零，零序电流图1零序电流互感器用于线路单相接地保护互感器的二次绕组没有电流输出。
当某一线路发生单相接地故障时，例如图1中第in条线路的A相接地，各条线路的A相对地的电容均波短接，8、C两相的电容电流都经接地点流回电源，如图中箭头所示。
线路ni上的零序电流互感器的一次电流最大，达到零序保护继电器的最小动作电流值，保护装置动作。
线路I和n上的零序电流互感器虽然也有一次电流，但是都小于继电器的最小动作电流，保护装置不会动作。
中性点绝缘系统中发生单相接地故障时，非故障相电压升高J3倍。
图1中B、C相电压均升高J3倍，它们间的相位角由无故障时的120°变成60°，B、C相对地电容电流之和将升到无故障时每相对地电容电流I C的3倍。
在图1中，线路I和H上的零序电流互感器一次电流是本线路的3I C，而线路III上的零序电流互感器一次电流则是所有非故障线路3I C之和。
故继电器的最小动作电流要大于本线路的3I C,以保证其他线路接地短路时本线路的继电保护装置不动作。
这种零序电流互感器用于变压器绕组接地保护（也可用于发电机或电动机绕组接地保护）时的结线见图2所示。
当变压器绕组发生一点接地时，只要故障电流（零序电流）达到继电器的最小动作电流，继电保护装置即可动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
零序互感器的选择
零序电流互感器设计选型参考
1、没有精度和变比的高灵敏度零序电流互感器
这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。
1．1 小电流接地选线装置用零序电流互感器
小电流接地先线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流接地选线装置配套的零
序电流互感器选用：
变比：150/5 容量：5VA 或变比：40/1 容量：2.5VA 这两种零序电流互感器在负载阻抗2.5Ω时，二次输出在20mA左右，一次零序电流40A
时，二次电流≥1A，没有严格的变比关系。
1.2 与DD11/60型继电器配套使用的零序电流互感器
DD11/60型继电器线圈并联阻抗为10Ω，COSφ=0.8，我公司生产的BCH-LJ（K）××A 型零序电流互感器是其配套产品，二次电流60mA时零序电流互感器一次电流≤5A。
1.3 与DL11/0.2型继电器配套使用的零序电流互感器
DL11/0.2型继电器线圈并联阻抗为10Ω，COSφ=0.8，我公司生产的BCH-LJ（K）××B 型零序电流互感器是其配套产品，二次电流0.2A时零序电流互感器一次电流≤5A。
2、有变比、容量、精度要求的零序电流互感器。
2.1 国家标准GB1208-1997
国标中规定，保护用电流互感器误差限值。
准确级额定一次电流下的电流误差% 额定一次电流下的相位差
±(′)在额定准确限值一次电流下的复合误差%
5P ±1±60 5
10P ±3—— 10
2.2 精度与容量（额定负荷）的关系
国标中规定：“在额定频率及额定负荷下，电流误差，相位差和复合误差不超过上表所列限值。
”所以所选零序电流互感器的容量要与二次回路（装置及回路）阻抗匹配，才能达到上表精度，如所选容量比实际大时零序电流互感器在使用时将出现正误差，反之则出现
负误差。
2.3 容量与二次阻抗的关系
Z=S/I2或S=I2×Z
式中：
S：容量（额定负荷）用“VA”表示
I：二次额定电流，（5A或1A）用“A”表示
Z：二次所接仪器或继电器的阻抗和二次联结线路阻抗之和，用“Ω”表示
例如：变比100/5 容量：5VA
Z=S/I2=5/52=0.2（Ω）
变比150/5 容量:10VA
Z=S/I2=10/52=0.4（Ω）
变比100/1 容量:2.5VA
Z=S/I2=2.5/I2=2.5（Ω）
变比50/1 容量:1VA
Z=S/I2=1/12=1（Ω）
3、变比的选择
3.1 变比
额定一次电流与额定二次电流之比
零序电流互感器的应用一般都选用较小变比，常用的如：50/5；75/5；100/5；150/5；200/5；20/1；50/1；100/1；150/1；200/1，因为只有发生一次接地故障时,零序电流互感器才有输出.人们不会让接地电流很大时才使保护动作。
(不用考虑躲过负荷电流)可是由于一次绕组是电力电缆，仅有一匝，这样，50/5；10/1的零序电流互感器的二次额定匝数，仅10匝，所以50/5、10/1的零序电流互感器负荷特性较差，实际负载阻抗和零序电流互感器的容量不一致时将会出现较大的误差，而且在低于额定电流时误差也会加大，所以在允许
的情况下尽量先用大一些的变化。
3．2 已有保护整定值时变比选择
已有保护定值，变比就很容易选择了。
如定值是一次电流80A时保护动作，可靠国标选100/5或100/1。
3.3 电阻接地系统变比的选择
电阻接地系统地点电流由两个分量组成，一个是电容电流，另一个是中性点电阻电流，两者相差90°。
故障回路的零序电流等于接地点电流与本线路接地电容电流向量差，即等于所有非故障线路接地电容电流与电阻电流向量和的负值。
如：电阻接地系统（IR=1-1.5IC）
IC 阻值 IR 故障I合
6KV 10-50 20-200 20-80 25-200
10KV 30-60 20-150 40-100 50-160 建议零序电流互感器变比选用:50/1；100/1；150/1；200/1；100/5；200/5。
3.4 中性点不接地和消弧线圈接地系统用零序电流互感器变比的选择。
这种系统接地电流较大时，或保护最小启动电流较小时，可选用大一些变化的零序电
流互感器，如50/1；100/1；100/5；150/5及以上。
可是有的中性点不接地系统一般不允许接地电流超过10A，所以一般10A以下保护就要动作。
消弧线圈接地系统由于电感电流和电容电流的中和后，一般也不会有超过10A的接地电流（一般都是过补偿，实际接地电流已是电感电流），由于使用了综合保护，就要求有整定值（不用综合保护的有时用高灵敏度零序电流互感器，和与其配套的继电器，见1），一般定值≤10A，如整定值一次电流为5A，可考虑100/5A或20/1A，一次电流5A时，二次电流0.25A，一般已超过综合保护的启动电流。
如综合保护最小启动电流＞0.25A也只好选用75/5；50/5；15/1；10/1的变化，这些变化的零序电流互感器最好选用整体式的，否则精度要差一些。
3.5 大电流接地系统变比的选择
中性点接地系统单相接地就是单相短路。
变比可以选大一些，如：150/5：150/1以上变比，不要太小，否则躲不过不平衡电流。
注意零线（N）不要穿过CT。
3.6 零序电流互感器二次额定电流的选择
国标规定有1A、2A、5A。
考虑到零序电流互感器一般都是小变比，所以尽量选用1A的，来提高带负载能力。
但是有些综合保护设定1A或5A时是用菜单选择，这时零序电流互感器的二次额定电流就是服从主CT二次额定电流值。
4、容量的先择
容量要与保护装置阻抗（含电缆阻抗）匹配，才能保证其精度（见2）。
4.1 与综合保护等电子型保护配套的零序电流互感器容量
这种保护如就地安装（开关柜上），回路阻抗可以不计，一般在0.2Ω—0.4Ω。
二次额定电流5A的零序互感器选5VA，二次额定电流1A的零序电流互感器0.2VA—0.4VA。
如电缆连接回路较长，要考虑回路阻抗，加大容量。
4.2 与继电器配套的零序电流互感器容量
常用电磁继电器阻抗（Ω）
型号最大整定电流（A）线圈串联（Ω）线圈并联（Ω）
DL—10 0.6 4 1
2 0.36 0.07
6 0.065 0.018
DL—20C
0.6 18.3 4.2
4.2
2 2 0.5
6 0.24 0.06
DL—30 2 2 0.5
6 0.2 0.06
根据阻抗和零序电流互感器的额定二次电流可计算出零序电流互感器的容量。
4.3 二次回路电缆电阻表
铜导线电阻表
标称截面积直流电阻20℃
mm2 Ω/KM
1.5 ≤1
2.1
2.5 ≤7.41
4 ≤4.61
5、零序电流互感器的一次、二次电流曲线
a.0~1，起始阶段，零序电流互感器一次电流较小，由于其中一部分用于激磁，所以二次电
流也较小，高灵敏度的零序电流互感一般都工作在这个阶段。
b.1~2，直线部分，一次电流与二次电流成比例，零序电流互感器工作在线性区，有变比和
精度要求的零序电流互感器一般都工作在这个阶段。
c.2~3，过了2这点互感器进入饱和区。
准确很值系数越大2这一点越高，进入饱和区越晚。
6、准确限值系数
额定准确限值一次电流一次额定一次电流之比。
例如：变比100/5 10p5
10 p 5
复合误差别保护级准确限值系数
也就是说一次电流500A时，二次电流为25A左右，复合误差≤10%，准确限值系数在零序电流互感器应用较少，尽可能的使零序电流互感器工作在额定一次电流和额定二次电流时，获
得较高的精度。
