实用文档之"触摸屏的使用说明书"一、简介THPSSM-1型系统的人机界面采用西门子SMART触摸屏。

人机界面采用西门子Smart 700触摸屏。

人机界面是在操作人员和机器设备之间做双向沟通的桥梁,用户可以自由的组合文字、按钮、图形、数字等来处理、监控、管理随时可能变化的信息的多功能显示屏幕。

注意事项:1.请确保在HMI设备外部为所有连接电缆预留足够的空间。

2.安装HMI设备时,确保人员、工作台和整体设备正确接地。

3.连接电源:仅限DC24V。

Smart 700面板说明:二、连接组态PC1.组态PC 能够提供下列功能:1.1传送项目;1.2传送设备映像;1.3将HMI 设备恢复至工厂默认设置;1.4备份、恢复项目数据。

2.将组态PC 与Smart Panel 连接:2.1关闭HMI 设备;2.2将 PC/PPI 电缆的RS485 接头与HMI 设备连接;2.3将PC/PPI 电缆的RS232 接头与组态PC 连接。

三、连接HMI设备1.串行接口序号D-sub 接头针脚号RS485 RS4221 1 NC. NC.2 2 M24_Out M24_Out3 3 B(+) TXD+4 4 RTS*) RXD+5 5 M M6 6 NC. NC.7 7 P24_Out P24_Out8 8 A(-) TXD-9 9 RTS*) RXD-2.下表显示了 DIP 开关设置。

可使用 RTS 信号对发送和接收方向进行内部通讯开关设置含义RS485 SIMATIC PLC 和 HMI 设备之间进行数据传输时,连接头上没有 RTS 信号(出厂状态)与 PLC 一样,针脚 4 上出现 RTS 信号,例如,用于调试时与编程设备一样,针脚9 上出现RTS 信号,例如,用于调试时。

RS422 在连接三菱 FX 系列 PLC 和欧姆龙CP1H / CP1L /CP1E-N 等型号 PLC 时,RS422/RS485 接口处于激活状态。

Smart700触摸屏画面编辑及功能调试

Smart700触摸屏画面编辑及功能调试

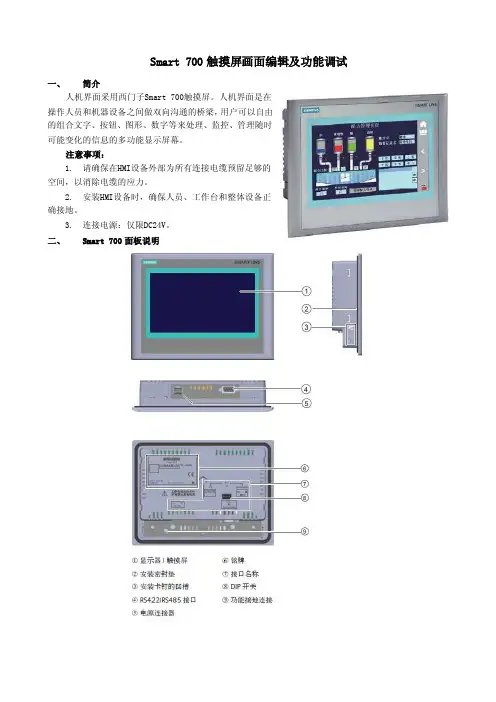

Smart 700触摸屏画面编辑及功能调试一、简介人机界面采用西门子Smart 700触摸屏。

人机界面是在操作人员和机器设备之间做双向沟通的桥梁,用户可以自由的组合文字、按钮、图形、数字等来处理、监控、管理随时可能变化的信息的多功能显示屏幕。

注意事项:1.请确保在HMI设备外部为所有连接电缆预留足够的空间,以消除电缆的应力。

2.安装HMI设备时,确保人员、工作台和整体设备正确接地。

3.连接电源:仅限DC24V。

二、Smart 700面板说明三、 连接组态PC1. 组态PC 能够提供下列功能: 1.1 传送项目; 1.2 传送设备映像;1.3 将HMI 设备恢复至工厂默认设置; 1.4 备份、恢复项目数据。

2. 将组态PC 与Smart Panel 连接 2.1 关闭HMI 设备。

2.2 将 PC/PPI 电缆的RS485 接头与HMI 设备连接。

2.3 将PC/PPI 电缆的RS232 接头与组态PC 连接。

四、连接HMI 设备2.下表显示了 DIP 开关设置。

可使用 RTS 信号对发送和接收方向进行内部切换。

五、启用数据通道1.用户必须启用数据通道从而将项目传送至 HMI 设备。

2.说明:完成项目传送后,可以通过锁定所有数据通道来保护HMI设备,以免无意中覆盖项目数据及 HMI设备映像。

3.启用一个数据通道 - Smart Panel(Smart 700)3.1.按“Transfer”按钮,打开“TransferSettings”对话框。

3.2.如果 HMI 设备通过 PC-PPI 电缆与组态 PC 互连,则在“Channel 1”域中激活“Enable Channel”复选框。

3.3.使用“OK”关闭对话框并保存输入内容。

六、WinCC flexible 2008 软件的安装安装步骤:1.先装Wincc flexible 2008 CN2.其次装Wincc flexible 2008_SP23.最后装Smart panelHSP_20100910按向导提示,一路按下【下一步】,按下[完成],软件安装完毕。
