暖通图纸审查一览表
20110117 施工图阶段审图要点-暖通、空调
□是□否 原因： □是□否 原因： □是□否 原因： □是□否 原因： □是□否 原因：
系统图：完整反映冷热源系统，包括制冷机组、换热器、水泵的主要技术参数， 各种阀门、化学加药系统、定压补水系统、软化系统，应反映管径、流向、水 □是□否 原因： 温；要提出具体的系统控制原理。
4.1 4.2 4.3 4.4 4.5 4 4.6 4.7 4.8 4.9
□是□否 原因： 新风井面积：按过渡季节全新风运行设置 主要风管井和水管井均应有大样图，须标识出管道名称、定位尺寸。处于精装修 □是□否 原因： 区域的管井应预留有合适的检修门 管井大样中，管道布置合理，满足检修需要 管井大样中，排油烟竖井、排烟竖井和烟囱应独立设置 排油烟竖井内每根风管应确保均可以清洗、检修 机电图中管道井无梁、土建图中有梁，导致管道安装不下 室内设计压缩管道井面积 管道井上下不连贯 提供客房层标准管道井尺寸 □是□否 原因： □是□否 原因： □是□否 原因： □是□否 原因： □是□否 原因： □是□否 原因： □是□否 原因：
3.1 3.2 3.3 3.4 3
A C A B 制冷站
酒店设独立冷源；通常情况下冷源为电制冷离心机+ 螺杆机，推荐两大一小配置 □是□否 原因： （计算负荷的50%+50%+25%），各功能区设独立回路，并能独立控制和计量， 机房设排水地沟，须满足系统清洗排水需求，排水沟应有一定的坡度，排水沟面 □是□否 原因： 层贴瓷砖及不锈钢箅子。 根据机组选型配置设备基础，冷冻水、冷却水、热水水泵设砼减震平台，减震平 □是□否 原因： 台的规格按规范要求，平台下安装减震弹簧器。 是否有足够剖面，以清楚反映管道标高 □是□否 原因：

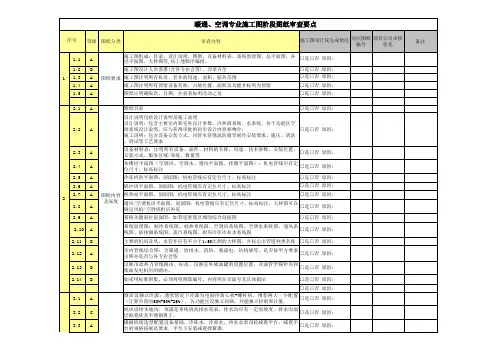

暖通、空调专业施工图阶段图纸审查要点
施工图设计审核要点——暖通专业
□防空地下室平时使用时的人员新风量，通风时不应小于30（m3／(P·h）），
其它：
注:与工程相关的内容画√，若有问题在审核意见处填写具体意见。
□风口直接布置在风井上,竖井风速不小于10m/s。
□空调冷媒管长度≤7m.
□有餐饮时已预留排油烟井。
□主楼内走道长度满足自然排烟要求。
□楼梯间和前室的开窗面积满足自然排烟要求.
其它：
注：与工程相关的内容画√，若有问题在审核意见处填写具体意见.
暖通专业施工图设计审核要点（二）--建筑条件图阶段
工程名称
□冷凝水系统设计合理，有组织排放。
□空调管道内流速和比摩阻满足规范要求.
□管道水力计算满足规范要求.
□负荷计算满足规范要求.
□中央空调机房内管道基本无交叉.
□中央空调机房内设备满足使用要求。
□中央空调机房内设备布置整齐且满足安装和检修要求。
□换热站内设置空调专用换热器。
□冷却塔的设置满足环保的要求,注意对周边环境的影响。
□换热站设备选型满足使用要求。
□换热站内设排水沟，并满足系统清洗排水要求，排水沟有一定的坡度。
□换热站设备布置整齐且满足安装和检修要求.
幼儿园采暖部分
□若使用散热器已采取防护措施或暗装。
□幼儿园室内设计温度符合规范要求（教室20℃、卫生间22℃、更衣室25℃、厨房16℃、走廊16℃）.
□幼儿园采暖与其他建筑共用集中供热系统,并单独设计量表(当地热力公司有特殊计量要求时除外）。
□室内、外设计温度满足规范要求。
□空调、采暖冷、热指标满足规范要求.
□二次设计及业主自理范围清晰。
□设备材料表完备。
暖通专业图纸审查要点
不具备自然排烟条件的地下防烟楼梯间
是否设置机械加压送风系统
11
电梯机房通风、排风、进风口
是否只有排风而无进风措施，排风口有无防雨措施
12
出屋面风管、水管
有无具体防雨防渗措施及大样
13
各种设备机房，如：地体机房、制冷机房、空调机房、冷却塔等
是否都有机房详图
序号
重点需要审查的内容
常见问题
备注
14
设备房的设备位置及设备布置
是否合理，是否方便使用及维护，如：风井进出风口有无控制尺寸及标高；风管及水管的布管形式是否合理；相关预留预埋有否交待，有无安装控制标高、有无减震降噪措施等
是否设置防火阀
5
高层建筑采用的难燃材料作保温层时
其外表面是否采用不燃材料做保护层
6
在风机直通大气的进出口位置
是否设置防护网
7
采用气体灭火的房间（如配电室、电器总控制室等）
是否设置、采用快速密闭及灭火后排除废气的措施
8
车量较少时节能运行情况
9
变电所等重要房间
是否设置机械通风
暖通专业图纸审查要点
序号
重点需要审查的内容
常见问题
备注
1
设计说明及目录（含标准图及重复利用图）；设计及施工说明；通风、空调及制冷机房
是否齐全，通风、空调及制冷机房有无平、剖面图
2
安装在吊顶内的排烟管道及其隔热层做法
是否设计采用不燃材料制作隔热层
3
无窗的卫生间
是否设置有防回流构造的排气通风道
4
穿越空调机房隔墙或防火墙（含防火卷帘）时送回风管
图纸会审记录(暖通)
图纸会审记录表B3-1编号：暖通01工程名称宜昌国际广场沿江大道记录整理人日期参加人员图纸编号提出图纸问题图纸修订意见1 暖通M-WI-04所有超过1000M/h的通风机及空调机，建议增设消声装置。
IV/D300X121140V/D Ww r 'w/h同意，加阻抗复合式消声器。
图纸会审记录编号：暖通02表 B3-1地下室19轴/F 轴处楼梯间两个送风口高度不明 确。
由施工单位整理、汇总、各与会单位会签，并经各单位盖章，有关单位各保存一份。
图纸会审记录表B3-1编号：暖通03工程名称 宜昌国际广场共8页第3页 地点沿江大道记录整理人日 期年月日参加人员序 号图纸编号提出图纸问题 图纸修订意见3 暖通 M-WI-04技术负责人:技术负责人： 技术负责人: 技术负责人:建设单位盖章设计单位盖章 监理单位盖章 施工单位盖章侃B'//D1000i_m见建筑详图AW1000x1500「M乙 152D* 134m3/h讨bff 〒颔00n//h|卜 II 、丿■ GP TWW Q由施工单位整理、汇总、各与会单位会签，并经各单位盖章，有关单位各保存一份。
图纸会审记录工程名称 宜昌国际广场共8页第4页 地点沿江大道记录整理人日 期年月日参加人员序 号图纸编号提出图纸问题图纸修订意见表 B3-1编号：暖通04暖通 M-WI-04C 4《B1层空调风管平面图》设计院出变更单暖通 M-WI-04C 5《B1层空调风 管平面图》400X10020m3/h增设排风系统，排风 系统同其他配电间技术负责人: 技术负责人: 技术负责人: 技术负责人:建设单位盖章设计单位盖章 监理单位盖章 施工单位盖章A-1 4F-23-DRU-W/5-6轴，此处风管与机械车位冲突建议改风管走 向。
D Hft.據炸俯Wi.5C 0M-Q/17-18轴，配电间未见排风系统，建议增加。
由施工单位整理、汇总、各与会单位会签，并经各单位盖章，有关单位各保存一份。

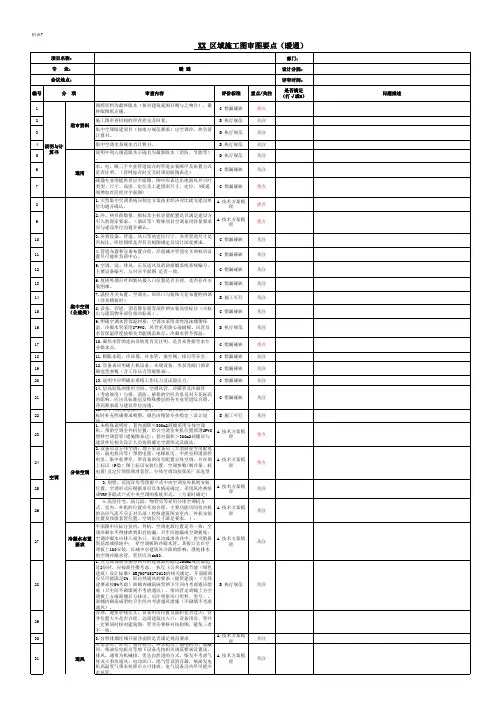

暖通审图要点XX区域施工图审图要点表(暖通)
C 错漏碰缺
21 22 23
24 空调
25
分体空调
14.层高较低的使用空间，空调风管、冷媒管及冷凝管 （考虑坡度）与梁、消防、桥架的空间关系及对天花标高 的影响。应出具标准层及特殊楼层的各专业管道综合图， 净高要求需与建设单位沟通。 15.对于大堂及电梯厅、前室涉及二装的部位，风口在招 标时补充明确要求喷塑，颜色由精装专业指定（设计说 明）。 1.未特殊说明时，套内面积≤300m2商铺采用分体空调 机，预留空调室外机位置，结合空调室外机位置预埋UPVC 塑料空调套管(建施图表达)；套内面积＞300m2商铺应与 建设单位相关设计人员协商确定空调形式及做法。 2.设备房设分体空调：地下室设备房（大型商业专用配电 房、弱电机房等）预留电量；电梯机房、中控室和消防控 制室、集中收费亭、带设备的岗亭配置分体空调，并在图 上标识（P数）图上标识安装位置、空调参数(制冷量、耗 电量)及定位预留预埋套管。分体空调均按集采厂家选型 。
体灭火事故通风、电动风口。尾气管设消音器，柴油发电
理
机高温废气须水处理后方可排放。电气设备房内尽可能少
走风管。
重点 关注 关注 关注 关注 关注 重点 重点 重点 关注 关注 关注 关注 关注 关注 关注 重点 关注 关注 关注 关注 关注 重点
重点
关注 关注
关注
关注
关注 关注
部门：
设计分院：
评审时间： 是否满足
C 错漏碰缺
11
4.管道布置和设备布置合理，尽量减少管道交叉和机房设 置尽可能在负荷中心。调、送、排风、正压送风及消防排烟系统系统编号、 主要设备编号、与对应平面图 是否一致。
C 错漏碰缺
13
6.复核外墙百叶和新风接入口位置是否合理，是否存在安 装困难。

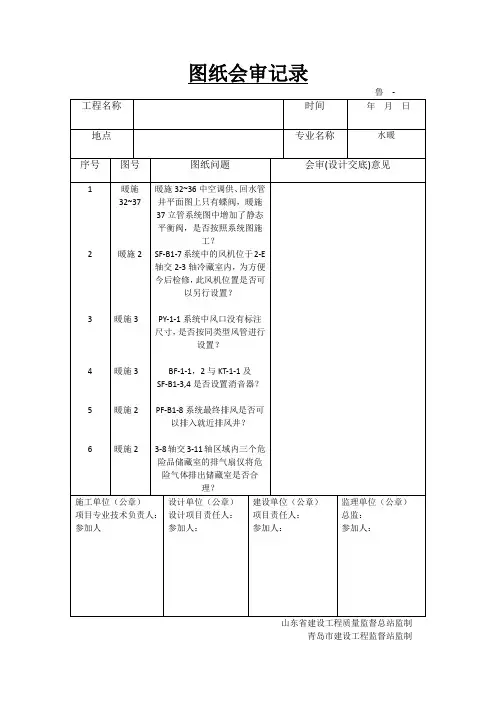

图纸会审格式-暖通
图纸会审记录
鲁-
施工单位（公章）
项目专业技术负责人：参加人设计单位（公章）
设计项目责任人：
参加人：
建设单位（公章）
项目责任人：
参加人：
监理单位（公章）
总监：
参加人：
山东省建设工程质量监督总站监制
青岛市建设工程监督站监制
工程名称时间年月日地点专业名称水暖
序号图号图纸问题会审(设计交底)意见
1 2 3 4 5 6
暖施
32~37
暖施2
暖施3
暖施3
暖施2
暖施2
暖施32~36中空调供、回水管
井平面图上只有蝶阀，暖施
37立管系统图中增加了静态
平衡阀，是否按照系统图施
工？
SF-B1-7系统中的风机位于2-E
轴交2-3轴冷藏室内，为方便
今后检修，此风机位置是否可
以另行设置？
PY-1-1系统中风口没有标注
尺寸，是否按同类型风管进行
设置？
BF-1-1，2与KT-1-1及
SF-B1-3,4是否设置消音器？
PF-B1-8系统最终排风是否可
以排入就近排风井？
3-8轴交3-11轴区域内三个危
险品储藏室的排气扇仅将危
险气体排出储藏室是否合
理？。
暖通专业住宅施工图审查要点V2.0版
外机应相互错开，与邻套住宅机座相邻时，应采取安全 隔离措施。空调热气、噪音不影响业主生活。空调室外
B
机不可对吹，如不能避免对吹，距离应≥4.0m。
7）设备材料表中标注空调设备数量及参数要求
F
8）其它
F
1) 供暖系统地面构造符合融创要求
C
2) 壁挂炉安装的墙面应有足够的强度，不应放置在100 A
㎜厚的轻质隔墙上
9）安装于吊顶内的排烟风管，当吊顶内有可燃物或难燃物时，
吊顶内的排烟应采用50mm厚的容重不大于64kg/m3的带防火铝箔
排 排烟系统专用风机可根据实际情况优先选用轴流风机
A
烟 （含斜流，混流风机）；排除有爆炸危险气体的通风设
系 备应采用防爆型风机。
统
10）风机及设备布置需时需预留安装、检修空间。
F
排 烟 系 统
11）专业间提资应落实到位，土建提资包含住宅空调管
线预留孔洞、风管进出风井处留洞、风管穿越隔墙楼板
处、机械加压系统的加压风口剪力墙或砖墙留洞、壁式
C
公共区域的风口洞顶齐设备管井门洞顶，特殊情况需结
合装修立面进行适应性调整。
19）其它
F
1) 室外机位位置合理，尺寸符合户式多联机部品标准
化要求
C
2) 衣帽间、厨房不设置空调
C
3) 冷媒管及冷凝水管原则上穿梁布置，冷媒管中距板
C
底100~150mm统一设置；室内机自带冷凝水提升泵。
4)冷媒管及冷凝水管穿梁、板、墙及剪力墙处预留套管 F
燃气公司确认）
燃 5）燃气表与燃气灶、燃气表与燃气热水器/壁挂炉之间
D
气 应预留套管
系 6）厨房（燃气热水器/壁挂炉设于户内）外墙的梁内预 统 留（埋）排烟管DN100钢套管，孔中心距上层板底100mm
施工图审查要点一览表(暖通)
集中采暖系统的换热站或锅炉房位置应尽量设置在采暖负荷区域中心。 采用散热器的采暖系统，其采暖系统的水处理措施应根据暖气片的材质合理确定 采暖系统循环水泵应采用变频水泵。
燃气锅炉房不应设置在人员密集场所的上一层、下一层或贴临。并应对水泵、管 道采取相应的减震措施。
换热站不应设置在住宅楼栋的正下方，并应对水泵、管道采取相应的减震措施。
室外送（排）风机若设在屋面等室外位置上，应有防护措施，防止雨水、虫、鸟 等异物等进入。
室外自然进风口、送排风口应采用防雨百叶，审核防雨百叶的安装节点及与室外 地坪关系，避免流挂进水及倒灌风险，校核防雨百叶的有效通风面积是否满足通 风风量要求。
□地库 □市政配套 □精装修 □景观装饰
备注
评审人意见（“√”表示通过，意见填写在审 图纪要中）
关注设备选型不能以某一厂家的型号、参数列出，避免出现设备垄断选型。
系统图设备、阀门有无遗漏及增加，应与平面图一致。
系统及管道编号应逻辑清晰并与平、剖面图相符，应无错漏。
管道的管径、标高、坡度、坡向是否清晰正确。应与平面图一致（尤其注意管道 分支处管径）。
风机送、排风方向应正确，止回阀的设置方向应正确。 餐饮商铺的右眼排放口在满足当地环保部门要求的条件下，距离塔楼的距离不应 小于20m，否则应塔楼高位排放。 柴油发电机房补风竖井的面积应满足柴发的燃烧空气量和冷却风量总和的要求。 多台柴发其排烟管道应各自独立设置。排烟竖井的排放点应满足当地相关要求， 并不应对人员及邻近住户产生影响。
66
采暖立管的顶部设置复合型排气阀，采暖系统其他上翻管道顶部等可能集气的位 置设置自动排气阀。采暖立管的底部应设置泄水装置。
67
采用低温热水辐射采暖系统，其分集水器位置设置合理，满足检修维护、泄水等 要求。
建筑工程施工中机电图纸会审要点(三)：暖通专业
建筑工程施工中机电图纸会审要点（三）：暖通专业一.设计总说明１设计说明中的设计依据、设计参数及采暖、通风空调管路系统布置形式是否合理。
２管道和阀门阀件选用的材质、敷设方式、冲洗试压、保温防腐绝热施工做法是否符合最新规范。
３设备材料选型是否合理，是否满足最新节能规范要求，是否在成本控制方面可以进行技术优化。
4设计说明中的保温材料，厚度及做法能否满足防火及使用要求。
二.总平面图1建筑轮廓、轴线号、轴线尺寸、房间名称、设备位置及编号是否与建筑图符合。
2采暖平面图：立管编号、固定支架、管道坡度、坡向、伸缩器型号、管径、散热器型号、规格、数量；管道管径是否表达齐全。
管道坡度、放空气、泄水是否有问题。
3通风平面图：弯头、检查口、调节阀门、防火阀送、排风口应符合图例，位置尺寸要表示清楚。
标注出风管及风口尺寸，气流方向，系统编号、各种设备、空调小室、设备基础的定位尺寸是否齐全。
4空调平面图：审查设备型号规格、尺寸；风管尺寸（圆风管中心标高、矩形风管底标高）、防火阀、排烟阀的位置是否恰当，数量是否合适。
风口型式、数量、尺寸；消声器型号、尺寸，以及与轴线定位尺寸。
系统编号。
设备检修口、安装口的位置、主要设备、管道的定位尺寸是否齐全、管道尺寸及管径是否齐全。
5各专业管线之间是否存在位置重叠标高交叉的问题。
三.采暖图1建筑轮廓、轴线号、轴线尺寸、房间名称是否与建筑图符合。
2审查系统图与平面图管道位置和方向是否一致。
3采暖立管编号固定、支架、管道坡度、坡向、伸缩器位置、管径、散热器型号、规格、数量是否表达清楚、准确；管道末端跑风、泄水是否符合规范要求并便于日常维护。
4阀门、减压器、疏水器、伸缩器、固定支架及干管变径与图例一致。
5户内采暖立管位置是否与门窗开启冲突，散热器位置是否与电气插座冲突。
6地板采暖管道材质是否按照施工图设计任务书要求选用。
7地板采暖分集水器位置、地埋管道布置是否按照施工图设计任务书要求选用。
8公共管井中分户热计量表安装位置是否便于查表、检修。
暖通施工图审核要点表
考核项 送审资料是否齐全 是否符合方案 单项分值 5 5 防排烟系统：1个系统25，2~4个系统30，5~9个系统35， 10个及以上 系统40，相同系统不独立计算；仅自然排烟5。 通风防排烟系统 通风系统：1个系统5，2~4个系统10，5个及以上系统15；通风防排烟 共用系统时，仅计算防排烟系统基础分值。 大地下室：60 住宅等 （除综合楼） 中央空调系统 小型中央空调系统 采暖系统 住宅新风系统 机动项 50 精装住宅：40，毛坯住宅及商业：20，仅大堂：10。 住宅：45，裙楼商业：单层10，每加一层5分；独立商业：单层25，每 加一层5分。 10 5~20
暖通专业施工图质量分值=【(总考核分值-总扣分值)/总考核分值】×10 总考核分值=∑单项分值 考核项 中央空调系统 小型中央空调系统 综合楼 采暖系统 单项分值 110 100 15（局部采暖），30（全楼采暖）
暖通专业施工图质量分值=【(总考核分值-总扣分值)/总考核分值】×10 总考核分值=∑单项分值 1、扣分规则： ①重要意见（系统性错误、方案性错误、违反规范强条、违反集团人性化要求、与集团标 准严重不符等内容，主要体现在审核表的黑体考核项）2分/条； ②一般意见（一般性技术错误、与集团标准不符、小范围成本浪费、较严重的图面表达错 误等内容）1分/条； ③次要意见（图面表达的一般性错误）1~3条扣1分，4~6条扣2分，依此类推； ④严重不符合方案或存在重大质量安全问题的意见5分/条。 2、薄型地暖等系统，如送审图纸未到施工图设计深度，则按照其审核深度单项确定单项分 值。 3、机动项：系统形式特别复杂的项目，可向专业导师申请增加基础分。
施工图审查要点审核表 (暖通)
施工图审查要点审核表（暖通）使用要求：1.用于指导设计院设计及区域设计部管控施工图之用；对施工图阶段主要设计、技术问题提前监控。
2.设计院提交最终正式蓝图前，必须填写完毕本表（设计院负责人签字）。
3.标准化管理部审图前提：此表设计院负责人、区域负责人签字完毕。
4.审查结果栏内如不涉及该项内容填写“无此项”（不计入达标率）；如无法用“是”或“否”表达，可备注栏填写文字说明。
5.标准化管理部审查后即时填写审查结果，达标Y/未达标N，并填写达标率。
项目名称产品类型XXX区域XX项目XX产品（注：不同类产品须分开填写此表）设计院自检是Y/否N区域审核是Y/否N备注标准化管理部审核是Y/否N设计院XXX审核项审核要点设计说明及设计要求1.采暖空调系统形式符合甲方设计任务书要求2.管材选用符合甲方设计任务书要求3.保温材质及形式选用符合甲方设计任务书要求4.地板采暖做法符合甲方做法要求5.散热器选型为标准型号，已标明总散热量及单片散热量基本要求1.采用地暖系统是否满足分室控温（甲方要求照常做，不用特别考虑）2.散热器的位置是否合适3.空调室内机位设置是否合理4.空调室外机位能否满足安装和检修地下车库及地下室1.排烟排风机房不得占用车位或行车路线2.行车道净高不得低于2.2米3.地下室储藏室封闭联通走道有排风设计4.设气体灭火系统的变配电室有强制通风措施，开关设在门外5.通风管道预留结构洞口尺寸及位置正确合理6.热计量表、加压阀等附件设在专用房间内。
换热站1.有换热站平面布置图、系统图、基础尺寸图。
2.核对设计说明和设备材料表无错漏。
3.平面图、系统图、大样图表达内容一致4.设备参数明确，定位尺寸明确5.有大型设备基础施工（预留钢筋）图厨房1.有燃气热水器安装位置及定位尺寸2.分集水器位置按照甲方要求设置。
3. 壁挂炉（燃气热水器）排烟管为侧向直排和后排，弯头不得超过2个散热器1.散热器放置在门后时，有足够的安装空间，且不影响门启闭。
房建项目暖通施工图审查要点表
分项
集团 标准
类
审查要点
是否 1、户内空调形式（分体空调、小型中央空调）
符合 2、采暖方式
方案 3、新风系统形式
1) 电梯机房通风
2）卫生间通风
3) 风口位置、形式
4）风管材料
通风防排 烟系统
5）风井尺寸 6）通风机位置、型式 7）设备安装、检修空间
8）专业间提资是否有严重错误
采暖 3）低温热水辐射采暖系统设置是否符合规范
系统 4）散热器系统设置是否满足规范要求
5）采暖系统设计是否合理
6）其它
燃气 1）燃气立管、燃气表的位置是否符合国家规范
系统 2）其它
其它
系统
具体问题
回复
1、核实栏中，图纸符合审查要点的填“√”；不符合的填“×”；没此项内容的填“○”。
审核：
日期：
年月日
住宅暖通空调专业施工图审核要点表（国家规范及成本控制类）
分项
国家 规范
类
备注
审查要点
1）防排烟风机参数
2）风井、风管、风口尺寸、位置
3）防火阀的设置
防排 烟系 统
4）防烟分区面积是否符合规范要求 5）防烟系统设置是否符合规范 6）排烟系统设置是否符合规范 7）自然排烟设计是否符合规范要求
8）防排烟系统设计是否合理
燃气热水器的水平距离
燃气系统 3）校核燃气表与电气设备、燃气灶、燃
气热水器的水平距离
具体问题
回复
燃气系统
4）校核）其它
1）新风机型式、参数、尺寸
住宅新风 系统
2）新风机安装要求 3）新风管道及风口
4）新风系统控制
5）其它
暖通工程设计技术审查要点记录表(含汇总表)
暖通工程设计技术审查要点记录表(含汇
总表)
1. 概述
本文档旨在记录暖通工程设计技术审查的要点，以便对设计方案进行全面评估和审查。
2. 设计要点记录表
设计要点记录表包括以下内容：
2.1. 项目基本信息
- 项目名称：
- 项目地点：
- 设计单位：
- 设计日期：
2.2. 设计要求
- 暖通工程设计标准及规范：
- 特殊要求或指示：
2.3. 技术设计要点
- 供暖系统设计要点：
- 供热方式：
- 供热负荷计算方法：
- 采暖设备选择：
- 管道敷设方式：
- 其他要点：
- 通风与空调系统设计要点：- 通风送风量计算方法：
- 空调制冷负荷计算方法：- 送风系统设计：
- 排风系统设计：
- 其他要点：
- 给排水系统设计要点：
- 给水系统设计：
- 排水系统设计：
- 处理设备及设施选择：
- 其他要点：
- 控制与自动化系统设计要点：
- 控制策略选择：
- 控制设备选择：
- 系统集成与互联要求：
- 其他要点：
2.4. 审查意见
审查意见根据设计要点的评估结果提出，包括但不限于以下内容：
- 符合性评估：
- 技术可行性：
- 设计合理性：
- 其他意见：
3. 汇总表
汇总表将设计要点记录表中各项要点进行归纳和总结，并提出审查意见。
4. 结论
本文档提供了对暖通工程设计技术审查的要点记录和评估意见，有助于确保设计方案的质量和可行性。
以上为暖通工程设计技术审查要点记录表(含汇总表)的简要框架，具体内容根据实际项目情况进行填写和补充。
03住宅项目地下室施工图审查要点表(暖通)
1、建议优化。
签名栏
审查人：
区域公司名称：
设计单位名称：
日期：
8、风管设计尺寸应少占空间高度，车道/位上方通风排烟管主管高度≤400mm。
9、地下一层车库有直通室外的出入口的防火分区，应采用无（防火）卷帘车道入口自然补风。
10、其它。
采暖系统
1、采暖系统合理。
2、散热器的形式及布置。
3、采暖管道的布置、尺寸。
4、采暖系统附件及保温。
5、其他。
其它系统
1、车道出入口是否采取冷空气隔断措施。
国
家
规
范
类
通风防排烟系统
1、防烟分区的划分。
2、防排烟烟系统设置是否符合规范。
3、自然排烟设计是否符合规范要求。
4、防排烟风机参数。
5、消防补风系统是否符合规范。
6、防火阀等风系统附件的设置。
7、风管（或风井）尺寸。
8、风口尺寸及位置。
9、其他。
采暖系统
1、采暖管道及保温材料是否满足规范要求。
3、其他。
集团
控
制
项
目
说明
1、说明适用于本项目，内容完整但不繁冗。
通风防排烟系统
1、风机房位置是否合理。
2、系统控制及气流组织合理。
3、风管布置合理。
4、柴油发电机房及水泵房通风系统设计合理。
5、电气设备用房通风系统设计合理。
6、管线交叉处应绘制综合管线或局部剖面详图，并进行碰撞检测和调整。
7、设备安装、检修应留有空间。
成
本
控
制
类
通风防排烟系统
1、风机类型、参数选择不合理，导致成本浪费。
2、电动防火阀的设置不合理，导致成本浪费。
民用建筑暖通专业施工图校审要点表
4、向给排水专业提资：系统补水、污水排放和空调冷却水系统要求等及时准确
5、项目名称、项目编号、子项名称、子项号与设计计划一致
6、设计文件校审记录单修改、回复到位
7、其他专业为本专业预留空洞和配电等满足专业要求（会签时对照核查）
10、冷热水管道管径确定、水力平衡计算和补偿推力计算满足规范标准要求
11、压力管道应力计算等满足规范标准要求
12、空调设备、水泵和防排烟设备等设备计算选型合理
1、各层平面通风排烟设计、防烟分区划分规范，包括管道确定、风管风口定位布置规范合理，设备及阀 件等设计规范
平
2、各层平面燃气设计，管径确定、定位布置合理，阀件设计符合GB50028-2006和DB42/408-2006要求
4、设计说明、施工说明等（包括主要管材和辅材的确定）符合住房和城乡建设部216号［2008深度规定
5、空调设计参数，冷热源情况，设计指标等计算符合规范标准
1、地上封闭房间、卫生间等通风排烟设计计算符合规范
2、中庭通风排烟设计计算满足规范标准要求
3、防烟楼梯间、封闭楼梯间防烟设计计算满足规范标准要求
设
4、前室、合用前室防烟设计计算满足规范标准要求
5、内走道防烟设计计算满足规范标准要求
计
6、地下车库及设备用房等通风排烟设计计算满足规范标准要求
7、住宅厨房燃气设计计算满足规范标准要求
计
8、其他房间和区域等通风排烟设计计算满足规范标准要求
算
9、米暖、制冷逐项逐时负荷计算和新风量设计计算满足GB50019-2003和GB50189-2005并提供计算书 供审核
民用建筑暖通专业施工图校审要点表
共2页 第1页
房企设计部施工图审图要点表(暖通)
关注
间的疏散门。
55
4.风机位置，风口大小、标高等标识 平面图和加压送风流程图一致 。分段加压时，风井隔断位置应特别标识，核实建施、结施表达。
C 错漏碰缺
加压
送风
56
5.将电梯厅的正压送风口与土建预留尺寸高度比对，是否存在控制开 关到吊顶上的情况（吊顶暂按2400控制，项目具体情况各异）
C 错漏碰缺
排烟口
68
1）设置位置过低，低于2米 2）设置在顶部的排烟口、排烟阀未设置手动控制装置
3）排烟口距离最远点水平距离超过了30米
C 错漏碰缺
69
8.加压送风系统和排烟补风系统室外进风口在室外排烟口的下方，高 差不小于3米，水平布置不小于10米。
B 执行规范
1.通用说明（1）商铺内横向烟道采用201不锈钢，焊接（宜翻边10mm
16
采用U-PVC，风管采用橡塑保温。风管及水管保温厚度按相关节能规
B 执行规范
范执行。冷凝水管不保温。
17 空调
18
10.凝结水管的走向及坡度有无注明、是否妥善接至水专业排水点。
C 错漏碰缺
11.膨胀水箱、冷却塔，补水管、放空阀、排污等齐全。
C 错漏碰缺
19
12.设备表应明确主机设备、末端设备、水泵及阀门的详细选型参数 （含工作压力等级要求>。
9
要求。（酒店等）特殊项目空调备用容量要求应与建设单位沟通并确 A 技术方案梳理
认。
10
3.各类设备、管道、风口等的定位尺寸、各类管道尺寸是否标注，所 绘图纸是否符合制图规定及设计深度要求。
C 错漏碰缺
11
4.管道布置和设备布置合理，尽量减少管道交叉和机房设置尽可能在 负荷中心。
教你怎么审核暖通图纸
6、外墙百叶需复核风速及面积，出风口风速不宜大于2m（平时）。 7、送、排风口距离需大于10m。 8、风管需与设备连接，不应间接（通过机房）吸风。 9、过变形缝是否设有软接头。 10、气流组织形式需合理。
八：机房大样图专块： 1、 各种阀门阀件设置是否正确，是否和自控图纸及说明吻合。 2、设备是否有安装空间。
十：降低设备噪声的措施专块： 1、 机房消声设施是否已设置（建筑图纸复核） 2、 消声器是否正确设置。 3、减震器设置是否正确。
四：水系统图专块： 1、水系统平衡阀门设置是否合理，平衡阀阀门流量是否标注。 2、管道热补偿及固定支架是否已设置。 3、复核不少于10%管段，水管道流速不宜过高。>DN300主管 ≤2.0m/s,其余管道按照比摩阻不大于300Pa/m。
五：风系统图专块： 1、金属风管尺寸是否标示。 2、与平面图设备、管道尺寸是否一致。 3、定风量阀风量需标明。
教你怎么审核暖通图纸
Байду номын сангаас
一：总原则： 1、《工程建设标准强制性条文》（房屋建筑部分）2002年版（具 体条款略） 2、设计采用的设计标准、规范是否正确，是否为有效版本。 3、与扩初及方案确定内容是否吻合。
二：设计说明专块： 1、冷、热总负荷需有计算书对应。 2、材料：风管原则上应采用镀锌铁皮。 3、水管：≤DN100采用镀锌管丝扣连接。>DN100采用焊接。 4、保温材料：风管采用玻璃棉保温。水管采用橡塑保温（>80℃管 道采用玻璃棉）。 保温厚度不低于节能规范要求。
/dp/989/ /dp/988/ /dp/987/ /dp/986/
九：其他专块： 1、 部分管道集中区域是否有管道标高较低情况。 2、 吊装口及设备运输通道是否已预留。 3、人防区域与非人防区域不应有风管、水管穿越。
