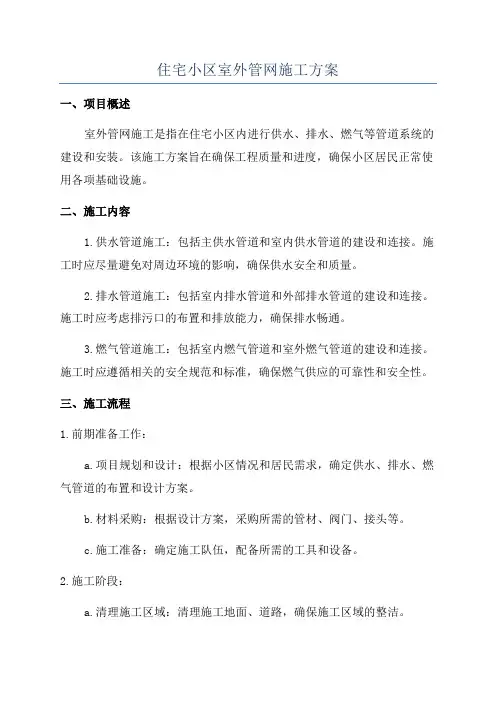

住宅小区室外管网施工方案

##小区室外管网施工方案

第一章

工程概述

一.工程概况:

重庆某某地产发展有限公司某某•该工程二组团位于高新区高石水库旁,占地面积约90亩,建筑面积约5万平方米,工程由重庆市某某低产发展有限公司开发,由重庆某某建筑工程公司承建,由重庆市某某监理公司监理，二组团室外管网及道路工程量约:雨污水管网4000米,给水管约1500米,组团道路约6500平方米,工程质量要求达到国家质量验收合格标准.

二.自然条件及地质情况

1.某某•该工程二组团,地形条件基本平整,地质条件主要为页岩挖

方区和回填区域,地质条件较好.

2.管网工程中污水支管网以南高北低走向,主管网以西东低走向.

三.工程特点

1.施工中必须与各部门相互协调，合理布局，统筹安排。

2.施工中应加大技术投入力度，科学地组织，精心施工，合理安排，科

学管理。

3.工期短，质量高，根据业主要求和场地现场情况，需加强人力，物力

和财力的投入。

4.该工程全部采用人工开挖的方式进行。

5.施工区域内沟槽地下水和雨水集水，采用集水坑降水处理。

6.雨污水管的断面施工严格按照《重庆市下水道图集》和图集02S515，

04S519严格执行。

第二章

施工组织机构和施工部署

第一节组织机构

在该工程建设指挥工程部和该工程二组团工程项目部的领导和协作下，组织有针对性的专业施工人员，合理安排施工工序，作业流程，控制施工进度.质量.安全.文明施工等施工环节。

项目部经理（某某某）

――（某某某）―――→技术负责人管网施工班组长（某某某）设备施工班组长（某某某）

材

料

员

（某某某）（某某）（某某某）（某某某）（某某

某）

若在施工过程中，工程项目有所调整，另行调整管理机构。

第二节主要施工方案选择

一.沟槽开挖与回填

由于本工程土石方施工的特殊性，沟槽开挖以人工为主，遇石方不爆破。土方开挖采用自然放坡的方式进行。

沟槽的回填均采用人工回填,在雨污管以上1000mm采用细土回填，回填土进行分层夯实，其压实度根据现场情况，穿越小区道路的

地方应达到96﹪以上，管沟穿越绿化带和其他不承重部位，压实度

可相对减少。

施工过程中挖方区的土须全部外运，不能用于管沟回填；该部份管沟回填须借土回填。

二.管道基础施工

组团内雨污水管道的基础夯实后按10cm厚C15砼浇筑,机械振捣。

三．安装施工

雨污水采用双壁波纹管，根据沟槽的作业面和开挖深度，采用人工下管，人工稳管和接口处理。

四．检查井，跌水井施工

有部份要回填压实的部位，要求井不能伸出地面，完成到井底上来0.6～0.8m的钢筋砼井壁，然后用100厚的钢筋砼板盖上封闭。

并建立专门的表格，明确该井的编号，井面高程，井中心点的坐标（建

立专门档案资料），便于后部施工查找。

第三章施工准备

一.技术准备

（1）.图纸会审一体化施工组织设计

施工图是施工的主要依据。目前，由于现场情况与设计图纸内容不相吻合，需对现场的管网布置作适当调整，并组织各分管工程的施

工人员进行图纸会审和建议，提出可行性办法，并形成文字记录和

图文资料，在此基础上做好施工组织设计，编制各工序，工种的作业

方案落实到施工工长及施工班组。

（2）.管网测量放线

以图纸上标注的小区外坐标为放线依据，并结合现场情况进行给水节点,雨污水检查井以及电缆沟走向的放样。管网沿途按测量规范

第四章施工条件

一.、施工水电的设置

利用现有施工水电为引源。

二、现场沟槽排水

进行土石方施工时，槽内积水对土石方施土影响校大，因此，在适当位置或低洼处设置集水池，如有集水采用潜水泵转入排水明沟，

根据情况采用集中排放。

三、开挖施工部份：

W1-W170中未完部分，开挖工程量约6727立方米。

Y2-Y11-4，该部份开挖工程量约4153立方米。

第五章土石方施工及施工技术措施

第一节施工测量

沟槽土石方的施工和管道底坡控制，关键在于施工测量，施工测量贯穿于整个施工过程，为此，工程部专门配备了全站仪.水平仪.钢尺等测量工具。

一.工艺流程

测量仪器的检定→校验→检测起始数据→场地控制网的布设定位放线→竖向控制

依据总平面图，设置控制网计算测量数据，可直接利用全站仪测设场地的控制网，若组团内原已布设导线控制网，则可直接利用。对控制点和控制线，经反复测量无误后再分别测出其他控制线桩。

①根据报验合格的坐标点对现场的管网和道路坐标进行施测，用竹杆作为控制桩，竹杆上标识该桩的编号、坐标。

②竹杆桩埋入地面下300，用C20砼保护竹杆桩，防止其它外力因素破坏桩位，控制点位报监理复核。

③竹杆上测设控制水准点位，用红油漆注明，控制管网的开挖深度和管沟坡度的检查。

④根据图纸要求按控制桩位放出开挖线，开挖后为保证控制点位不破坏，用木板打龙门架的形式，将控制点和高程引入龙门架上，地表控制桩部位才能开挖。（竹杆可以拆除）

⑤龙门架的控制线和高程将做为管道和管井的控制依据。（龙门架用于开挖深度较大的部位）

⑥

管网开挖完成后再一次将定位线落入槽内，在井位立一根竹杆，

注明高程控制管道的坡向和坡度高程。

二.标高控制

（1）.组团内的水准点可采取往返测的方法进行布设和校核，引测误

差≤±20√Lmm（L为测线长度，以KM为单位），并按测量规范

设置永久性控制点。

（2）.标高传递采用S3水准仪将水准传递至施工面，保证施工层面

标高测量偏差≤3mm。

三.横断面测量

采用全站仪放出各中桩，测得中桩高程，用花竿皮尺法测量每个中桩

的横断面。

根据横断面测量数据应用AUTOCAD绘出横断面，计算出每个横断

面的填方面积和挖方面积，并计算出中桩与边桩的距离，以便在现场

放出边桩的具体位置。

根据施工测设绘制的横断面，计算出开挖与回填的工程数量，以便对施工班组计量。

第二节沟槽开挖及回填

一.沟槽开挖

1．管沟以人工开挖为主。

2．管沟开挖达到控制高层后应立即封底.以免影响槽底质量。

3．根据综合考虑，开挖工作采用人工开挖，工作面加宽50cm进

行挖，人工开挖松软沟槽时，深度超过1.5米时，向两边加宽的宽度
