最新catia连续性分析汇总
CATIA实战案例分析与技巧指南
CATIA实战案例分析与技巧指南CATIA是一种广泛应用于工程设计行业的三维设计软件，其功能强大、操作灵活。
本文将通过实战案例分析的方式，结合一些常用技巧，来指导读者更好地应用CATIA软件进行设计工作。
案例一：汽车引擎零部件设计首先，我们将以汽车引擎的设计为例，介绍CATIA的基本操作。
在设计汽车引擎零部件时，我们需要使用CATIA的各种建模工具，如草图、零件设计、装配和渲染等功能。
1. 草图建模：在CATIA的Part Design环境中，我们可以使用草图工具创建引擎零部件的二维轮廓。
通过绘制基本几何形状和使用约束条件，我们可以快速创建出复杂的机械结构。
2. 零件设计：在草图建模的基础上，我们可以使用Part Design环境中的特征工具来创建实体模型。
通过将草图拉伸、旋转、镜像等操作，我们可以构建出引擎零部件的三维形状。
3. 装配设计：在CATIA的Assembly Design环境中，我们可以将设计好的零部件组装到一起，模拟真实的装配过程。
通过添加约束条件和关联关系，我们可以确保各个零部件之间的准确配合。
4. 渲染与展示：CATIA还提供了强大的渲染和展示功能，可以将设计好的汽车引擎模型进行真实感渲染，以便于更好地展示给客户或团队成员。
案例二：飞机机翼设计接下来，我们以飞机机翼的设计为例，介绍一些高级的CATIA技巧。
飞机机翼作为一个复杂的结构，需要我们灵活运用CATIA的专业工具来进行设计。
1. 参数化设计：在CATIA中，我们可以使用参数化设计功能，将设计过程中的尺寸、角度等参数进行标记。
这样，在后续的设计调整过程中，我们可以直接修改参数值，而不需要重新绘制草图或重新建模。
2. 翼型设计：飞机机翼通常采用复杂的翼型，我们可以通过绘制翼型曲线、使用曲面工具来快速创建出翼型的几何形状。
CATIA提供了多种翼型曲线方程和翼型数据库供我们选择。
3. 强度分析：飞机机翼需要考虑安全性和强度问题。
Catia一些常见的问题
Catia一些常见的问题使用CATIAV5，如果要画线或是云形线时，都必须要先画上一个点，可否在平面上任意绘制呢？答：CATIAV5有一个功能叫做 [在依附上工作] 。
只要开启后就可以达到您的需求。
此功能可以使用[工作依附活动性]来开启或是关闭此功能。
请问catia的造形设计中，投影对话框中的G1、G2 是什么意义?答：当曲线投影至曲面时，可能会造成连续性的改变，G1、G2用来强制恢复原来曲面的连续性。
其中G1是切线相切连续，G2是曲率相切连续。
举例来说，有一条曲线投影到圆弧曲面上，本来的曲线是曲率连续的状态，但是投影后可能会改变为切线连续的状态，此时可以设定平顺中的G2，与可以允许改变的变异值(默认值是0.001)，将投影后的曲线微幅修正回曲率连续，需注意的是只有拥有GSD模块的catia才能够设定，如果只有GS1模块此设定会是变暗无法使用。
catia的的造形设计中的多边线是什么？答：多边线依照autocad的说法就是聚合线，此多边线将会存在于未封闭实体中。
在catia中要如何检查曲线之间是否有连接？或是有空隙呢?答：此问题必须看是草图中的像素，或是未封闭本体中的像素。
如果是草图中的像素，可以使用草图分析。
如果有未封闭的曲线，就会清楚的显示出开放的端点出来。
如果是未封闭本体中的像素，就必须使用分析工具列中的[曲线连接检查]。
使用catia的造形设计中的圆指令绘制，请问圆的型式中有一个相切和点的选项，要如何定义才是正确，我试了好几次，不知道指定点和圆之间有何关联性? 烦请指教。
答：定义相切和点的圆指令，其中要输入以下四个条件：●元素1：可以是曲线或是点，如果是曲线将会控制相切圆，如果是点则是通过点的定义。
●曲线2：的定义一定是曲线相切圆。
●点：的定义是指定通过曲线2上的相切点，如果指定的点不在曲线2上，还是会将点依照法线投影到曲线2上来找到曲线2上相切点。
●依附：必须指定通过以上三个条件的平面，圆将会落在此平面上。
(最新整理)catia三维建模命令详解
2021/7/26
1
第4章 零件的 三维建模
4.1 概述 4.2 基于草图建立特征 4.3 特征编辑 4.4 形体的变换 4.5 形体与曲面有关的操作 4.6 形体的逻辑运算 4.7 添加材质 4.8 三维建模实例 习题
4.1 概述 1. 实体造型的两种模式
图４-12
该对话框各项含义如下： （1）Limits栏 包括两个旋转角度，其旋转方向是相反的，用来确定旋转的界
限； （2）Profile栏 被旋转的轮廓曲线，在草图设计模块创建，若单击图标 ，
可进入草图设计模块。 （3）Axis栏 选择的旋转轴线。
4.2.5 旋转槽
该功能是将一条闭合的平面曲线绕一条轴线旋转一定的角 度，其结果是从当前形体减去旋转得到的形体，见图4-13。 其操作过程、参数的含义与 相同。
（4）Mirrored extent切换开关
若该切换开关为开，Second Limit 等于First Limit，形体 以草图平面为对称。
（5）Reverse Direction按钮
单击该按钮，改变拉伸方向为当前相反的方向。单击代表 拉伸方向的箭头，也可以改变拉伸方向。
4.2.2 挖槽
该功能是挖槽（Pocket），挖槽产生的结果与拉伸相反， 是从已有形体上去掉一块形体，见图4-6。其对话框与拉伸对 话框相同，输入参数参见拉伸对话框。
（3）Coupling选项卡：控制截面曲线的偶合，有以下四种情 况：
Ratio：截面通过曲线坐标偶合。
Tangency：截面通过曲线的切线不连续点偶合，如果各个截 面的切线不连续点的数量不等，则截面不能偶合，必须通过 手工修改不连续点使之相同，才能偶合。
Tangency then curvature：截面通过曲线的曲率不连续点偶 合，如果各个截面的曲率不连续点的数量不等，则截面不能 偶合，必须通过手工修改不连续点使之相同，才能偶合。
Catia一些常见的问题
Catia一些常见的问题使用CATIAV5，如果要画线或是云形线时，都必须要先画上一个点，可否在平面上任意绘制呢答：CATIAV5有一个功能叫做[在依附上工作] 。
只要开启后就可以达到您的需求。
此功能可以使用[工作依附活动性] 来开启或是关闭此功能。
请问catia的造形设计中，投影对话框中的G1、G2 是什么意义答：当曲线投影至曲面时，可能会造成连续性的改变，G1、G2用来强制恢复原来曲面的连续性。
其中G1是切线相切连续，G2是曲率相切连续。
举例来说，有一条曲线投影到圆弧曲面上，本来的曲线是曲率连续的状态，但是投影后可能会改变为切线连续的状态，此时可以设定平顺中的G2，与可以允许改变的变异值(默认值是，将投影后的曲线微幅修正回曲率连续，需注意的是只有拥有GSD模块的catia才能够设定，如果只有GS1模块此设定会是变暗无法使用。
catia的的造形设计中的多边线是什么答：多边线依照autocad的说法就是聚合线，此多边线将会存在于未封闭实体中。
在catia中要如何检查曲线之间是否有连接或是有空隙呢答：此问题必须看是草图中的像素，或是未封闭本体中的像素。
如果是草图中的像素，可以使用草图分析。
如果有未封闭的曲线，就会清楚的显示出开放的端点出来。
如果是未封闭本体中的像素，就必须使用分析工具列中的[曲线连接检查]。
使用catia的造形设计中的圆指令绘制，请问圆的型式中有一个相切和点的选项，要如何定义才是正确，我试了好几次，不知道指定点和圆之间有何关联性烦请指教。
答：定义相切和点的圆指令，其中要输入以下四个条件：元素1：可以是曲线或是点，如果是曲线将会控制相切圆，如果是点则是通过点的定义。
曲线2：的定义一定是曲线相切圆。
点：的定义是指定通过曲线2上的相切点，如果指定的点不在曲线2上，还是会将点依照法线投影到曲线2上来找到曲线2上相切点。
依附：必须指定通过以上三个条件的平面，圆将会落在此平面上。
catia的造形设计中的相接指令，其中有一个字段是[要移除的次元素]，请问有何作用答：使用连接指令时，有时可能会多选到一些不需要的像素，此时就可以使用[要移除的次元素]将这些不要的像素设定要移除，如果就不需要从头再选择一次了。
catia连续性分析
catia连续性分析发表时间:2013-06-22 10:08 来源:mfcad 作者:daomi 点击:215次斑马线斑马线实际上是模拟一组平行的光源照射到索要检测的表面上所观察到的反光效果。
G0的斑马线在连接处毫不相关，各走各的，线和线之间不连续，通常是错开的。
G1的斑马线虽然在相接处是相连的，但是从一个表面到另一个表面就会发生很大的变形，通常会在相接的地方产生尖锐的拐角。
G2的斑马线则是相连，且在连接处也有一个过渡，通常不会产生尖锐的拐角，也不会错位。
G3,G4的斑马线很难和G2的区分开。
CATIA 斑马线G0 点连续-表示曲面连接（仅连接）在一起，斑马纹在中间有断开层。
表现在模型上为尖角等情况G1 相切连续斑马纹在转折处为突变的情况，表示曲面相切连续表现在模型上为倒圆角等情况G2 曲率连续斑马纹平滑连续，表示曲率连续，反看上去很舒服的那种一般为外观产品，如消费类电子产品等外观均作此要求.这5中连续性的名称分别叫做：G0-位置连续，G1-切线连续，G2-曲率连续，G3-曲率变化率连续，G4-曲率变化率的变化率连续曲面连续性可以理解为相互连接的曲面之间过渡的光滑程度。
提高连续性级别可以使表面看起来更加光滑、流畅G0-位置连续图中所示的两组线都是位置连续，他们只是端点重合，而连接处的切线方向和曲率均不一致。
这种连续性的表面看起来会有一个很尖锐的接缝，属于连续性中级别最低的一种G1-切线连续|图中所示的两组曲线属于切线连续，他们不仅在连接处端点重合，而且切线方向一致(可以看到相连的两条线段梳子图的刺在接触点位置是在一条直线上的)。
这种连续性的表面不会有尖锐的连接接缝，但是由于两种表面在连接处曲率突变，所以在视觉效果上仍然会有很明显的差异。
会有一种表面中断的感觉通常用倒角工具生成的过渡面都属于这种连续级别。
因为这些工具通常使用圆周与两个表面切点间的一部分作为倒角面的轮廓线，圆的曲率是固定的，所以结果会产生一个G1连续的表面。
CATIA G0-G4详细介绍
*点连续（也称为G0连续）在每个表面上生产一次反射，反射线成间断分布。
*切线连续（也称为G1连续）将生产一次完整的表面反射，反射线连续但呈扭曲状。
*曲率连续（也称为G2连续的，Alias可以做到G3！）将生产横过所有边界的完整的和光滑的反射线。
G0-位置连续图中所示的两组线都是位置连续，他们只是端点重合，而连接处的切线方向和曲率均不一致。
这种连续性的表面看起来会有一个很尖锐的接缝，属于连续性中级别最低的一种。
图中所示的两组曲线属于切线连续，他们不仅在连接处端点重合，而且切线方向一致(可以看到相连的两条线段梳子图的刺在接触点位置是在一条直线上的)。
用过其他PC插图软件的用户，比如CorelDraw，实际上通常得到的都是这种连续性的曲线。
这种连续性的表面不会有尖锐的连接接缝，但是由于两种表面在连接处曲率突变，所以在视觉效果上仍然会有很明显的差异。
会有一种表面中断的感觉。
通常用倒角工具生成的过渡面都属于这种连续级别。
因为这些工具通常使用圆周与两个表面切点间的一部分作为倒角面的轮廓线，圆的曲率是固定的，所以结果会产生一个G1连续的表面。
如果想生成更高质量的过渡面，还是要自己动手。
图中的两组曲线属于曲率线续。
顾名思义，他们不但符和上述两种连续性的特征，而且在接点处的曲率也是相同的。
如图中所示，两条曲线相交处的梳子图的刺常度和方向都是一致的（可以为0）。
这种连续性的曲面没有尖锐接缝，也没有曲率的突变，视觉效果光滑流畅，没有突然中断的感觉（可以用斑马线测试）。
这通常是制作光滑表面的最低要求。
也是制作A级面的最低标准。
G3-曲率变化率连续图中的两组曲线的连续性属于曲率变化率连续。
这种连续级别不仅具有上述连续级别的特征之外，在接点处曲率的变化率也是连续的，这使得曲率的变化更加平滑。
曲率的变化率可以用一个一次方程这种连续级别的表面有比G2更流畅的视觉效果。
但是由于需要用到高阶曲线或需要更多的曲线片断所以通常只用于汽车设计。
CATIAV教程实体零件设计2024新版
高级曲面构建
掌握放样、填充、桥接等 高级曲面构建技巧，以应 对更复杂的曲面设计需求 。
曲面连续性管理
理解并应用曲面的连续性 概念，如G0、G1、G2连 续等，以确保曲面间的平 滑过渡。
曲面编辑与修改
曲面修剪与延伸
学习使用修剪和延伸工具 ，对曲面进行局部调整和 优化。
曲面变形与重构
掌握曲面变形和重构技术 ，如弯曲、扭曲等，以实 现更灵活的曲面形状调整 。
运动仿真实现过程演示
创建运动仿真文件
在CATIA中新建一个 运动仿真文件，并导 入需要进行仿真的装 配体。
定义运动副
根据装配体中零部件 之间的相对运动关系 ，定义相应的运动副 ，如旋转副、滑动副 等。
设置驱动条件
为运动副添加驱动条 件，如电机驱动、手 动驱动等，并设置相 应的参数值。
进行运动仿真
启动运动仿真程序， 观察并记录仿真过程 中各零部件的运动状 态及参数变化。
矩形工具
用于绘制矩形，支持通过指定 对角线上的两个点来确定矩形 的大小和位置。
多边形工具
用于绘制多边形，支持通过指 定多边形的边数和中心点来确 定多边形的大小和位置。
草图编辑技巧
01
02
03
04
选择与删除
通过选择工具选择需要编辑的 草图元素，使用删除键或删除
命令将其删除。
移动与旋转
使用移动工具或旋转工具对草 图元素进行位置调整或角度旋
05
装配设计与运动仿真
装配设计基本概念及步骤
装配设计定义
01 将多个零部件按照特定的关系
组合在一起，形成一个完整的 产品或系统的过程。
确定装配体组成
02 分析产品功能需求，确定需要
CATIA软件模型分析技巧
CATIA软件模型分析技巧在工程设计和制造领域中，CATIA（Computer-Aided Three-Dimensional Interactive Application）软件是一种被广泛使用的三维CAD（Computer-Aided Design）软件。
它具有强大的建模和分析能力，能够帮助工程师们更加高效地进行产品设计和分析。
本文将介绍CATIA软件中一些常用的模型分析技巧，帮助读者更好地使用CATIA进行工程设计。
一、模型几何约束分析在CATIA软件中，可以使用几何约束对模型进行合理的约束，以确保模型的几何形状和设计要求的一致性。
在进行模型几何约束分析时，可以使用CATIA提供的分析工具来检查模型中的几何约束是否满足设计要求，并对不满足要求的部分进行修正。
例如，可以使用“约束定义”功能来查看和编辑模型中的约束，以保证模型的稳定性和可靠性。
二、模型装配分析模型装配是CATIA软件中的一个重要功能，它可以帮助工程师们将多个零部件组装成一个完整的产品，并对装配的稳定性和可靠性进行分析。
在进行模型装配分析时，可以使用CATIA提供的装配分析工具来检查装配是否满足设计要求，并对不满足要求的部分进行优化和改进。
例如，可以使用“装配分析”功能来检查装配中的间隙和干涉问题，并对其进行调整和修正，以确保装配的准确性和稳定性。
三、模型强度分析模型的强度分析是工程设计中非常重要的一环，它可以帮助工程师们评估模型在工作负载下的承载能力和稳定性。
在CATIA软件中，可以使用有限元分析（FEA）工具对模型进行强度分析。
FEA是一种广泛应用于工程设计中的数值分析方法，它可以模拟和计算模型在外部载荷作用下的应力和变形情况，并评估模型的强度和刚度。
在进行模型强度分析时，可以使用CATIA提供的FEA工具来建立模型的有限元模型，并进行分析和优化。
四、模型流体分析在一些特定的工程设计中，需要对模型中的流体流动进行分析和优化，以评估模型在流动条件下的性能和稳定性。
Catia功能详解篇
Catia功能详解篇一、机械设计模组从概念设计到详细设计再到工程图生成，CATIA V5 机械设计产品可以加快产品开发核心活动的速度。
机械设计产品也包括了钣金和模具制造方面的功能，这些专门的应用程序极大地提高了生产率，缩短了产品进入市场地时间。
机械设计模组包含了草图设计（Sketcher ）、零件设计(Part Design) 、装配设计(Assembly Design) 、3D 功能公差标注(Functional Tolerancing and Annotation) 、焊接设计(Weld Design) 、模具设计(Mould Tooling Design) 、结构设计(Structure Design) 、工程制图(Drafting) 、阴阳模设计(Core and Cavity Design) 、修复助手(Healing Assistant) 、钣金设计(Sheet metal Production) 、航空钣金设计(Aerospace Sheet metal Design) 、钣金加工（Sheet metal Production ）、复合材料设计（Composites Design ）、线架与曲面设计（Wire frame and Surface ）等模块。
如图1-0 所示。
1.零件设计CATIA 零件设计产品（Part Design ）提供用于零件设计的混合造型方法。
广泛使用的关联特征和灵活的布尔运算方法相结合，该产品提供的高效和直观的解决方案允许设计者使用多种设计方法。
用户可以在可控制关联性的装配环境下进行草图设计和零件设计，在局部3D 参数化环境下添加设计约束，由于支持零件的多实体操作，可轻松管理零件更改，如进行灵活的设计后期操作。
设计更改十分直观快捷。
本产品通常与其它产品如线架与曲面产品、装配设计产品和创成式绘图产品结合使用。
2.装配设计装配设计(Assembly Design) 是高效管理装配的产品，它提供了在装配环境下可由用户控制关联关系的设计能力，通过使用自顶向下和自底向上的方法管理装配层次，可真正实现装配设计和单个零件设计之间的并行工程。
CATIA分析教程
詹修才孚出版社& 1进入工程分析模块& 2施加约束施加载荷& 4静态有限元计算过程和后处理8. 5动态分析的前处理和显示计算结果& 6有限元分析实例;青华才学出版社习题工程分析指的是有限元分析，包括静态分析(Static Analyses)和动态分析。
动态分析又分为限制状态固有频率分析(Frequency Analyses )和自由状态固有频率分析(Free Frequency Analyses),前者在物体上施加一定约束，后者的物体没有任何约束，即完全自由。
8.1进入工程分析模块1.进入工程分析模块前的准备工作(1)在三维实体建模模块建立形体的三维模型，为三维形体添加材质，见4.7。
(2)将显示模式设置为Shading (着色)和Materials (材料)，这样才能看到形体的应力和变形图，详见211.6。
图8・1新的分析实例对话框;青华才学出版社2.进入工程分析模块选择菜单【Start】t [Analysis & Simulation] t [Generative Structural Analysis]鼻出图8・1所示新的分析实例对话框。
在对话框中选择静态分析(Static Analyses) ＞限制状态固有频家分析(Frequency Analyses)还是自由状态固有颊率分析(Free Frequency Analyses),单击OK按钮，将弃始一个新的分析实例。
New Analysis Case□ Keep as default starting analysis caseI 矗二OK” J JSncml ]图8・1新的分析实例对话框8.2施加约束1.夹紧约束餌该约束施加于形体表面或边界，使其上的所有节点的位 置固定不变（三个平移自由度全部约束）。
施加夹紧约束 的过程是：（1）单击该图标，弹出图8・2所示夹紧约束对 话框。
（2）选择约束对象（曲面或边界），例如选择形体 的一个表面，单击OK 按钮。
Catia一些常见的问题
Catia一些常见的问题使用CATIAV5，如果要画线或是云形线时，都必须要先画上一个点，可否在平面上任意绘制呢答：CATIAV5有一个功能叫做 [在依附上工作] 。
只要开启后就可以达到您的需求。
此功能可以使用[工作依附活动性]来开启或是关闭此功能。
请问catia的造形设计中，投影对话框中的G1、G2 是什么意义答：当曲线投影至曲面时，可能会造成连续性的改变，G1、G2用来强制恢复原来曲面的连续性。
其中G1是切线相切连续，G2是曲率相切连续。
举例来说，有一条曲线投影到圆弧曲面上，本来的曲线是曲率连续的状态，但是投影后可能会改变为切线连续的状态，此时可以设定平顺中的G2，与可以允许改变的变异值(默认值是，将投影后的曲线微幅修正回曲率连续，需注意的是只有拥有GSD模块的catia才能够设定，如果只有GS1模块此设定会是变暗无法使用。
catia的的造形设计中的多边线是什么答：多边线依照autocad的说法就是聚合线，此多边线将会存在于未封闭实体中。
在catia中要如何检查曲线之间是否有连接或是有空隙呢答：此问题必须看是草图中的像素，或是未封闭本体中的像素。
如果是草图中的像素，可以使用草图分析。
如果有未封闭的曲线，就会清楚的显示出开放的端点出来。
如果是未封闭本体中的像素，就必须使用分析工具列中的[曲线连接检查]。
使用catia的造形设计中的圆指令绘制，请问圆的型式中有一个相切和点的选项，要如何定义才是正确，我试了好几次，不知道指定点和圆之间有何关联性烦请指教。
答：定义相切和点的圆指令，其中要输入以下四个条件：元素1：可以是曲线或是点，如果是曲线将会控制相切圆，如果是点则是通过点的定义。
曲线2：的定义一定是曲线相切圆。
点：的定义是指定通过曲线2上的相切点，如果指定的点不在曲线2上，还是会将点依照法线投影到曲线2上来找到曲线2上相切点。
依附：必须指定通过以上三个条件的平面，圆将会落在此平面上。
catia的造形设计中的相接指令，其中有一个字段是[要移除的次元素]，请问有何作用答：使用连接指令时，有时可能会多选到一些不需要的像素，此时就可以使用[要移除的次元素]将这些不要的像素设定要移除，如果就不需要从头再选择一次了。
CATIA运动分析方法
运动分析的一般步骤运动分析在Catia V5 R12中的DMU Kinematics模块下的一般步骤1.创建机构运动分析不是针对单个实体的分析，而是针对一个或多个机构的分析，所以应该先确定一个机构。
通常先确定一个固定件，否则机构是不能运动的。
点击Fixed Part命令，出现如下对话框：在几何模型区，或者树形图上选择想要固定的部件，这时定义好的机构自动出现在树形图上。
2.定义约束依据下表选择合适正确的运动副。
RollSlidePointPointJointJoint一个机构要想运动，通常会有一个或多个驱动，具体要根据机构形式而定。
可以在第二步定义约束的同时进行驱动命令的定义。
例如对于圆柱副，既可以定义角度驱动，又可以定义长度驱动，或者同时定义角度驱动和长度驱动。
完全约束的条件：每个运动副约束的自由度不同，而每个驱动命令只能约束一个自由度，当机构的自由度为零时，为完全约束（小于零为过约束，大于零为欠约束）；这时系统会提示你，机构已经可以模拟了：4.设置传感器设置传感器来监测动态仿真过程，比如间隙值、碰撞、速度和加速度等。
在动态仿真过程中，可以根据传感器测量的数据来分析检查样机的设计情况。
常用以下几个命令Clash （碰撞分析）；Distance & Band Analysis （距离和区域分析）；Speed and Acceleration （速度和加速度测量）等。
（1）距离和区域分析：用于测量一个组内或者两个组内物体之间的最小距离。
在装配或运动分析中还可以进行动态测量。
点击命令： Name ：自定义名称或者选择默认名称；Type ：测量类型，一共有5种；Mimimum ，Along X ，Along Y ，Along Z ，Band Analysis定义驱动命令计算类型，有三种；Between two selection 在两个选择物体之间；Inside one selection 在一个选择物体之内；Selection Against All 选择物体与所有未选择的物体之间。
CATIA曲面优化技巧
CATIA曲面优化技巧CATIA是一种广泛应用于设计和制造领域的计算机辅助设计软件，它具备强大的曲面建模能力。
在使用CATIA进行曲面设计时，掌握一些优化技巧可以提高工作效率和设计质量。
本文将介绍几种常用的CATIA曲面优化技巧，帮助读者更好地掌握CATIA软件的曲面设计能力。
一、曲面连续性优化技巧1. G1连续性优化在进行曲面设计时，G1连续性是常常需要考虑的问题之一。
G1连续性要求曲面在交界处具有平滑的过渡，不会出现明显的断裂或过渡不流畅的情况。
一种常见的优化技巧是使用CATIA的曲面修补（Fill）功能对曲面进行修补和调整，确保曲面在连接处具有G1连续性。
此外，可以使用CATIA提供的曲面分离和拆分工具对曲面进行调整，达到平滑过渡的效果。
2. G2连续性优化G2连续性是更高级别的曲面连续性要求，要求曲面在连接处不仅具有平滑的过渡，还要求曲面的曲率连续。
在CATIA中，可以使用FreeStyle模块提供的扭曲工具对曲面进行优化，调整曲率以实现G2连续性。
通过调整扭曲参数，可以使曲面在连接处曲率连续，达到更高级别的曲面连续性要求。
二、曲面拓扑优化技巧1. 控制点调整在CATIA中，可以通过调整曲面上的控制点来改变曲面的形状。
通过调整控制点的位置和权重，可以对曲面进行精细的调整和优化。
建议使用CATIA提供的控制点编辑工具，以精确控制曲面的形状，并确保曲面在设计要求和美观度之间达到平衡。
2. 曲面类型选择CATIA提供了多种类型的曲面，如平面曲面、圆柱曲面、球面等。
在进行曲面设计时，选择适合的曲面类型对于优化曲面的形状和效果非常重要。
根据不同的设计要求，选择合适的曲面类型可以更好地满足设计需求，并提高曲面的质量和设计效果。
三、曲面平滑优化技巧1. 网格密度调整在进行曲面建模时，可以通过调整网格密度来优化曲面的平滑度。
较高的网格密度可以使曲面更加平滑，而较低的网格密度则可以加快计算速度。
根据实际需要和计算资源，调整曲面的网格密度可以在保证平滑度的同时提高设计效率。
CATIA有限元分析
实验报告目录实验一：CATIA 中的工程分析动臂应力分析问题描述解题思路操作过程实验二：电子样机运动机构模拟四连杆运动机构模拟问题描述解题思路操作过程实验三：电子样机空间分析柴油机燃油供给系中输油泵空间分析问题描述解题思路操作过程感想实验一：装载机动臂应力分析一、问题描述装载机无偏载工作时，动臂承受一定外载荷和来自车架的约束。
动臂结构示意图见图1。
图1在建立模型时，油缸假设为柔性弹簧，A铰点作为动臂的支点，允许动臂绕通过A 铰点的轴转动，B铰点是动臂油缸支点（动臂油缸的刚度假设为2.0e7N_m）。
C铰点和D铰点是外载荷的作用点。
本实例分析的工况是正铲无偏载，载荷、结构同时对称，最好取出模型的一般，通过施加对称约束，进行有限元求解。
二、解题思路1、进入并载入源文件2、前处理（施加约束和载荷）3、求解4、后处理三、操作过程1、进入并载入源文件(1)、打开文件dongbi.CATPART。
(2)、进行有限元分析前的基本设置工作。
(3)、单击Start/Analysis Simulation/Generative Structural Analysis 进入有限元分析模块，选择Static Analysis, 进入静态有限元分析，如图2所示。
图22、前处理●在A点建立刚性虚件，如下图所示。
●限定A点自由度，如下图所示。
●B点建弹簧虚件，如下图所示。
●圆锥角约束，如下图所示。
C点建刚性虚件并施加载荷在C点处创建的刚性虚件，然后利用分布力按钮在Y轴输入－2000N，Z轴输入－2000N。
，如下图所示。
在D点施加载荷在D点处的创建柔性虚件，然后利用分布力按钮在Y轴输入－2000N，Z轴输入－2000N。
用同样的方法在D点右侧的柔性虚件上施加载荷，如下图所示。
3、自动求解●计算冯米斯应力●计算数值位移●编辑图片●排列图片●生成报告按书上步骤做的，详细步骤不在此赘述，见谅。
实验二：电子样机运动机构模拟一、问题描述选择题目一，以四连杆为例来说明在CATIA V5里如何使用DMU单元中的KIN模块的放着分析功能，在KIN模块里，创建运动仿真机构（Designing a V5 Mechanism）的过程是这样的。
CATIA软件在产品可持续性设计中的应用
CATIA软件在产品可持续性设计中的应用产品可持续性设计作为一种关注环境、经济和社会影响的设计理念，已经成为现代工业设计中不可或缺的重要环节。
CATIA软件作为一款强大的三维设计工具，在产品可持续性设计中发挥了重要作用。
本文将介绍CATIA软件在产品可持续性设计中的应用，并探讨其优势和潜力。
一、材料选择与优化材料选择是产品设计中至关重要的一步，它直接影响产品的成本、性能和环境影响。
CATIA软件提供了一系列的材料数据库，可以帮助设计师快速筛选出符合产品需求的材料。
通过在CATIA软件中应用材料数据库，设计师可以在考虑成本和性能的基础上，选择能够减少环境影响的可持续材料，如可再生材料或具有较低碳排放的材料。
此外，CATIA软件还提供了材料优化工具，可以帮助设计师通过合理的结构设计和材料布局，减少产品的材料消耗和废料产生。
通过CATIA软件的材料优化功能，设计师可以将产品的重量和材料用量降至最低，从而减少能源和资源的浪费。
二、产品生命周期评估产品的生命周期评估是产品可持续性设计的重要手段之一。
CATIA软件提供了功能强大的生命周期评估工具，可以帮助设计师评估产品在不同生命周期阶段的环境影响，并提供改进建议。
在产品设计阶段，设计师可以使用CATIA软件进行环境影响评估，例如碳足迹分析、能源消耗评估和废弃物管理等。
通过这些评估，设计师可以及早发现并解决产品设计中的环境问题，从而降低产品的环境影响。
在产品使用阶段，CATIA软件可以帮助设计师模拟产品的使用情况，并评估其能源效率和资源利用率。
通过这些评估，设计师可以为产品提供改进方案，促使用户在使用过程中减少能源消耗和资源浪费。
在产品退役阶段，CATIA软件可以帮助设计师评估产品的可回收性和可再利用性，以及对环境的潜在影响。
通过这些评估，设计师可以为产品的再生利用提供指导，减少对环境的负面影响。
三、协同设计与沟通产品的可持续性设计需要多个部门和团队的协同工作。
catia连续性分析4页
catia连续性分析发表时间:2013-06-22 10:08 来源:mfcad 作者:daomi 点击:215次斑马线斑马线实际上是模拟一组平行的光源照射到索要检测的表面上所观察到的反光效果。
G0的斑马线在连接处毫不相关，各走各的，线和线之间不连续，通常是错开的。
G1的斑马线虽然在相接处是相连的，但是从一个表面到另一个表面就会发生很大的变形，通常会在相接的地方产生尖锐的拐角。
G2的斑马线则是相连，且在连接处也有一个过渡，通常不会产生尖锐的拐角，也不会错位。
G3,G4的斑马线很难和G2的区分开。
CATIA 斑马线G0 点连续表示曲面连接（仅连接）在一起，斑马纹在中间有断开层。
表现在模型上为尖角等情况G1 相切连续斑马纹在转折处为突变的情况，表示曲面相切连续表现在模型上为倒圆角等情况G2 曲率连续斑马纹平滑连续，表示曲率连续，反看上去很舒服的那种一般为外观产品，如消费类电子产品等外观均作此要求这5中连续性的名称分别叫做：G0-位置连续，G1-切线连续，G2-曲率连续，G3-曲率变化率连续，G4-曲率变化率的变化率连续曲面连续性可以理解为相互连接的曲面之间过渡的光滑程度。

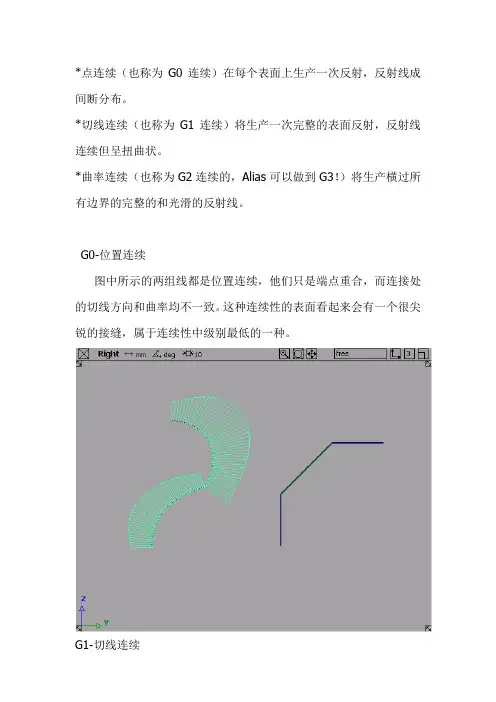

提高连续性级别可以使表面看起来更加光滑、流畅G0-位置连续图中所示的两组线都是位置连续，他们只是端点重合，而连接处的切线方向和曲率均不一致。
这种连续性的表面看起来会有一个很尖锐的接缝，属于连续性中级别最低的一种G1-切线连续图中所示的两组曲线属于切线连续，他们不仅在连接处端点重合，而且切线方向一致(可以看到相连的两条线段梳子图的刺在接触点位置是在一条直线上的)。
这种连续性的表面不会有尖锐的连接接缝，但是由于两种表面在连接处曲率突变，所以在视觉效果上仍然会有很明显的差异。
会有一种表面中断的感觉通常用倒角工具生成的过渡面都属于这种连续级别。
因为这些工具通常使用圆周与两个表面切点间的一部分作为倒角面的轮廓线，圆的曲率是固定的，所以结果会产生一个G1连续的表面。
CATIA 曲面的连续性
catia曲面连续性资料整理G1,G2,G3 是一种曲面连续性，surface connection continutyG1 is point continutyG2 is tangent continutyG3 is Curvature continuty.基本上，入学者是用光线的分辨A 面的质素是最直接的。
想象汽车的曲面，阳光照在车身的线条是非常不顺畅。
这代表那曲面是有许多不顺畅的曲面连续。
一般上，人们都会用黑白条线，来分析。
高级者用曲面的radius转变，porcupine analysis。
曲面的转变，不能够太大和突然。
有时间。
看下过去一些高手贴的资料。
我有几个版本的关于A面的解释，分享一下G0连续1.一条曲线的一个端点与另一条曲线的一端点相接触,我们可认为：两曲线在这一点的连接处于G0连续状态。
2.一个曲面的一边界与另一曲面的一边界重合,我们可认为：两曲面在这一边界的连接处于G0连续状态。
3.如果两者间的连续性达不到G0我们称之为误差,这个误差是个绝对误差,是以毫米或英寸为测量单位的一距离值。
G1连续1.曲线与曲线在某一点处于G0连续状态，且两曲线在某一点的法线相同，在这一点的切线的夹角为零度时，我们就称两条曲线处于G1连续。
2.如果曲面与曲面在曲线的某一处于G0连续状态，曲面a在曲线b的任意点的法线方向和曲面b在曲线b的同一点的法线方向相同，我们就称两个曲面处于G1连续。
3.如果两者间的连续性达不到G1我们称之为G1误差,这个误差是个绝对误差,是以deg 或rad为测量单位的一角度值。
G2连续1.曲线与曲线在某一点处于G1连续状态，两条曲线在在这一点的曲率的向量，如果两条曲线向量(方向和绝对值) 相同，我们就说这两条曲线处于G2连续。
2.当曲面与曲面在曲线A处于G1连续状态，曲面A在曲线A的任意点的法方量和曲面B在曲线B的同一点的法方量相同，我们就说这两个曲面处于G2连续。
3.如果两者间的连续性达不到G2我们称之为G2误差，这个误差是个相对误差汽车A级曲面汽车A级曲面在整个汽车开发的流程中，有一工程段称为Class A Engineering，重点是在确定曲面的品质可以符合A级曲面的要求。
CATIA学习总结
草图设计定位草图：坐标原点和两个坐标轴可以自己设置,通过更改草图定位基准将草图定位和草图进行调整,当复杂零件的结构之间有夹角时使用较方便。
可视化工具栏（草图环境下）：按草图平面剪切零部件，*，*，诊断(线颜色)，尺寸约束可见性，几何约束可见性。
工具工具栏：投影独立与草图分析。
当不需要软件提示的约束时，按住shift。
选中已标注的实体,再按住SHIFT键,,然后拖动实体,则实体上标注的尺寸值会动态变化。
零件设计F3------隐藏目录树按住CTRL键,然后按动TAB键就可快速转换窗口；凸台或凹槽：选择轮廓时右击——转至轮廓定义——子元素，在有其他零件限制的情况下也可以拉伸开放轮廓。
选择名称类似的几何元素或特征：编辑——搜索进行布尔运算的是两个几何体，故完成一个几何体的建模后，插入几何体对新建几何体建模(此时可能会用到定位草图)。
在CATIA中拉伸一个文字PAD：进入drafting,用TEXT命令写上所需的文字,注意字体, 然后另存DXF格式文档,再然后打开DXF文档,把文字复制,另开一个PART 进入SKETCH,将文字粘上去就可拉伸实体；在命令执行过程中, 点击荧屏右下角输入框右边的按钮可以暂时隐藏命令对话方块；参数化：1.f（x）——新建类型参数（此时选长度，因为长度的单位是mm，实数的单位是m）——重命名及参数值——确定。
此时在树中会出现参数。
2.在图形中的尺寸右击——编辑公式（在树中选参数）——确定3.设计表——用当前的参数创建——过滤器类型选择用户参数——添加，确定——保存表格（英文名）——编辑表（PartNumber）——保存4.将零件保存，关闭——开始——基础结构——库编辑器——添加零部件系列——选择文档（part）——保存附：通过编程控制参数：开始——智件——Knowledge Advisor——Rule渲染：建好三维图——应用材料——选择材料和颜色——确定，装配设计相同的零部件右键复制——在product右键粘贴。
CATIA问题解答剖析
CATIA V5 100问使用CATIAV5，如果要画线或是云形线时，都必须要先画上一个点，可否在平面上任意绘制呢？答：CATIAV5有一个功能叫做[在依附上工作] 。
只要开启后就可以达到您的需求。
此功能可以使用[工作依附活动性]来开启或是关闭此功能。
请问catia的造形设计中，投影对话框中的G1、G2 是什么意义?答：当曲线投影至曲面时，可能会造成连续性的改变，G1、G2用来强制恢复原来曲面的连续性。
其中G1是切线相切连续，G2是曲率相切连续。
举例来说，有一条曲线投影到圆弧曲面上，本来的曲线是曲率连续的状态，但是投影后可能会改变为切线连续的状态，此时可以设定平顺中的G2，与可以允许改变的变异值(默认值是0.001)，将投影后的曲线微幅修正回曲率连续，需注意的是只有拥有GSD模块的catia才能够设定，如果只有GS1模块此设定会是变暗无法使用。
catia的的造形设计中的多边线是什么？答：多边线依照autocad的说法就是聚合线，此多边线将会存在于未封闭实体中。
在catia中要如何检查曲线之间是否有连接？或是有空隙呢?答：此问题必须看是草图中的像素，或是未封闭本体中的像素。
如果是草图中的像素，可以使用草图分析。
如果有未封闭的曲线，就会清楚的显示出开放的端点出来。
如果是未封闭本体中的像素，就必须使用分析工具列中的[曲线连接检查]。
使用catia的造形设计中的圆指令绘制，请问圆的型式中有一个相切和点的选项，要如何定义才是正确，我试了好几次，不知道指定点和圆之间有何关联性? 烦请指教。
答：定义相切和点的圆指令，其中要输入以下四个条件：●元素1：可以是曲线或是点，如果是曲线将会控制相切圆，如果是点则是通过点的定义。
●曲线2：的定义一定是曲线相切圆。
●点：的定义是指定通过曲线2上的相切点，如果指定的点不在曲线2上，还是会将点依照法线投影到曲线2上来找到曲线2上相切点。
●依附：必须指定通过以上三个条件的平面，圆将会落在此平面上。
