工厂供电课程设计毕业设计论文摘要

某机械厂降压变电所电气设计《论文摘要》一概述1负荷计算及无功功率补偿2、工厂总降压变电所的位置和形式选择参考电源进线方向，综合考虑设置总降压变电所的有关因素，确定变压器的台数和容量。

3、工厂总降压变电所主结线方案设计根据变电所配电回路数，，确定变电所高、低接线方式4、系统短路电流计算由系统不同运行方式下的短路参数，求出不同运行方式下各点的三相及两相短路电流。

5、变电所高、低压侧设备选择6继电保护及二次结线设计7、变电所防雷装置8变电所主接线图，变电所平面和剖面图二负荷计算及无功功率补偿负荷计算的方法有需要系数法、利用系数法及二项式等几种。

本设计采用需要系数法确定。

主要计算公式有： 1 视在功率： S30 = Pe·Kd (1) 2无功功率: Q30 = P30 ·tgφ (2)3 有功功率: P30 =S30 XCoS φ（3）4 计算电流: I30 = S30/√3UN (4)5 S30XS30=Q30XQ30+P30XP30 (5)使用以上公式计算出各个车间的用电负荷表1 各个车间用电负荷（单位；KW）车间负荷统计表 V A视在功率K 额定功率KW 额定电压额定电流1 铸造车间94.8 67.8 400 1432 锻压车间111.4 73.85 400 1693 热处理车间94 76 400 1434 电镀车间129 104 400 1975 仓库8.8 7.2 400 13.46 工具车间115 71.1 400 1767 金工车间88 60 400 1348 锅炉房36 28.7 400 559 装配车间60 42.6 400 9110 机修车间36 24 400 5511 生活区245 220 400 375三变电所主接线方案设计3.1变压器容量和台数选择总的视在功率是764KW ，考虑发展需要取用SL7-1000一台当地平均温度25度，高压进线为钢芯加强铝线LGJ-3 X 503 .2变电所主结线方案的设计和选择由于该厂的部分负荷属于二级负荷，对电源的供电可靠性要求较高。

工厂供电与设备维修毕业设计(论文)

毕业课题工厂供电与设备维护毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

工厂电气供电系统毕业论文

工厂电气供电系统毕业论文目录摘要 (I)ABSTRACT (II)第一章绪论 (1)1.1课题设计背景 (1)1.2工厂供电设计的一般原则 (2)1.3工厂供电设计容及步骤 (2)第二章负荷计算和功率补偿 (5)2.1负荷计算的容和目的 (5)2.2负荷计算的方法 (5)第三章变压器容量和数量的选择 (6)第四章主接线方案的选择 (7)4.1对变电所主结线的一般要求 (7)4.2变电所主结线 (7)4.2.1单电源进线的变电所主接线 (8)4.2.2双回电源进线变电所主接线 (8)第五章短路电流的计算 (12)5.1短路电流计算的目的及方法 (12)5.2三相短路电流计算 (12)第六章导线、电缆的选择 (15)6.1 导线电缆的使用条件 (15)6.2 导线电缆的选择 (15)第七章电气设备的选择 (18)7.1电气设备选择的一般原则 (18)7.2高压开关电器的选择 (18)7.2.1高压断路器的选择 (18)7.2.2高压隔离开关的选择 (19)7.2.3电流互感器的选择 (19)7.3配电所高压开关柜的选择 (20)第八章变压器的继电保护 (21)8.1概述 (21)8.2变压器电流保护的接线方式 (22)8.3继电保护配置 (22)8.3.1变压器的过电流保护 (22)8.3.2变压器的电流速断保护 (23)第九章二次回路操作电源和中央信号回路 (27)9.1二次回路的操作电源 (27)9.2中央信号回路 (27)9.2.1概述 (27)9.2.2对中央信号回路的要求 (27)第十章测量和绝缘监视回路 (29)10.1测量仪表的配置 (29)10.2绝缘监视装置 (29)第十一章防雷和接地 (31)11.1过电压及雷电概述 (31)11.2防雷 (31)11.2.1防雷设备 (31)11.2.2防雷保护措施 (31)11.3电气装置的接地 (33)11.3.1接地概述 (33)11.3.2接地电阻 (33)结论 (36)附录A：10KV供电系统图 (37)附录B：低压供电系统图 (38)附录C：变压器二次电路图 (39)附录D：电压互感器二次电路图 (40)附录E：接地避雷平面图 (41)致谢 (42)第一章绪论1.1课题设计背景工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。

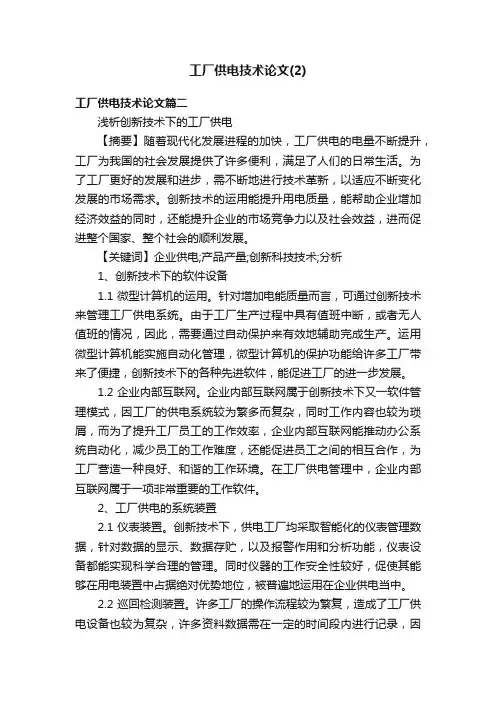

工厂供电技术论文（2）

工厂供电技术论文(2)工厂供电技术论文篇二浅析创新技术下的工厂供电【摘要】随着现代化发展进程的加快，工厂供电的电量不断提升，工厂为我国的社会发展提供了许多便利，满足了人们的日常生活。

为了工厂更好的发展和进步，需不断地进行技术革新，以适应不断变化发展的市场需求。

创新技术的运用能提升用电质量，能帮助企业增加经济效益的同时，还能提升企业的市场竞争力以及社会效益，进而促进整个国家、整个社会的顺利发展。

【关键词】企业供电;产品产量;创新科技技术;分析1、创新技术下的软件设备1.1微型计算机的运用。

针对增加电能质量而言，可通过创新技术来管理工厂供电系统。

由于工厂生产过程中具有值班中断，或者无人值班的情况，因此，需要通过自动保护来有效地辅助完成生产。

运用微型计算机能实施自动化管理，微型计算机的保护功能给许多工厂带来了便捷，创新技术下的各种先进软件，能促进工厂的进一步发展。

1.2企业内部互联网。

企业内部互联网属于创新技术下又一软件管理模式，因工厂的供电系统较为繁多而复杂，同时工作内容也较为琐屑，而为了提升工厂员工的工作效率，企业内部互联网能推动办公系统自动化，减少员工的工作难度，还能促进员工之间的相互合作，为工厂营造一种良好、和谐的工作环境。

在工厂供电管理中，企业内部互联网属于一项非常重要的工作软件。

2、工厂供电的系统装置2.1仪表装置。

创新技术下，供电工厂均采取智能化的仪表管理数据，针对数据的显示、数据存贮，以及报警作用和分析功能，仪表设备都能实现科学合理的管理。

同时仪器的工作安全性较好，促使其能够在用电装置中占据绝对优势地位，被普遍地运用在企业供电当中。

2.2巡回检测装置。

许多工厂的操作流程较为繁复，造成了工厂供电设备也较为复杂，许多资料数据需在一定的时间段内进行记录，因此，在工厂供电中巡回检测装置具有非常重要的作用。

巡回检测设备的工作性能较安全和可靠，不但能把所检测的资料数据进行打印，而且具备有效的报警作用，于新时期下被广泛地运用到工厂供电设备当中[1]。

工厂供电论文（优秀范文五篇）

工厂供电论文（优秀范文五篇）第一篇：工厂供电论文摘要：工厂供电指工厂所需电能的供应和分配。

随着社会进步，工厂的“工业4。

0”的实现大大提高生产效率和产量，降低运营成本，减轻工人的劳动强度，逐步实现生产过程自动化。

因而对工厂供电的安全、稳定、智能化提出更高的要求。

关键词：工厂；电气设计；智能化；施工；工厂电气设计1.1 设计要求工厂供电保证工厂生产和生活用电的需要，供电设计必须满足以下基本要求：（1）遵守国家规程、执行政策；（2）安全可靠；（3）降低成本，优质经济；（4）近期为主、考虑发展。

1.2 设计内容及步骤随着工厂“4。

0工业智能化”的推广，对厂区电能提出了更高的要求，因而作为厂区供电设计者必须全面了解国家供电标准及规范、强电动力系统、弱电系统、网络控制系统和消防系统等规范和相关知识。

本论文主要针对强电动力系统进行阐述。

近年来，我先后参与设计了5个新建厂区的供配电设计，对厂区生产工艺、负荷布局、负荷数量和性质，供电安全可靠型，经济的分配电能和智能控制方面有一定的总结和归纳，整理如下：厂区强电动力系统主要分为：外线高压设计、配电站设计、厂区配电系统设计和防雷接地设计四个部分。

每个项目的工厂电气设计，会从以下方面进行设计：（1）对所设计的厂区进行全面了解，主要对用电性质和用电负荷，掌握相关的设备和设施的用电参数。

（2）负荷计算。

计算厂区各用电设施的负荷，统计各车间和厂区的负荷，结合车间功率损耗和线路损耗，求出全厂区变电所高、低压侧计算负荷及总功率因数。

（3）工厂供、配电系统短路电流计算。

根据不同运行方式下的短路参数，求出不同运行方式下各点的三相及两相短路电流，保障用电安全（此项最容易忽视的环节）。

（4）厂区总配电室选址和变压器选型设计。

根据当地供电局批复的高压电源进线方向，综合考虑总配电室的有关因素，计算厂区负荷、短路电流以及扩建和备用的需要，确定变压器型号和高、低接线方式。

配电室选址建议工厂采用中心敷设方式，可有效的减少电缆压降和能耗损失，降低施工成本。

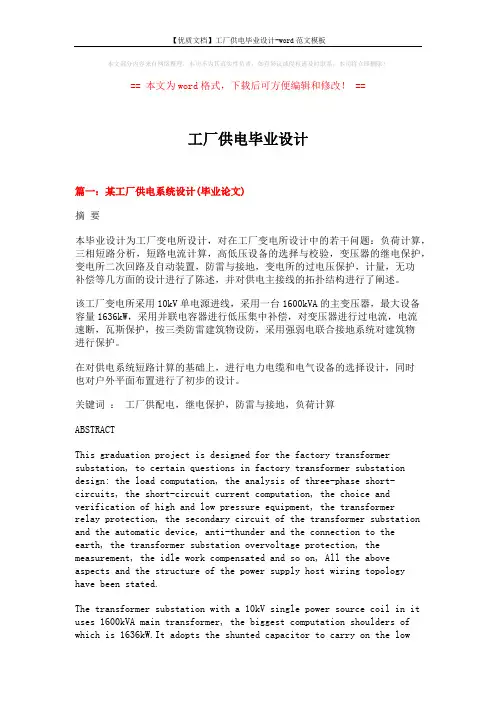

【优质文档】工厂供电毕业设计-word范文模板 (17页)
