程控直流稳压电源要点
直流稳压电源操作规程范本
直流稳压电源操作规程范本一、概述直流稳压电源作为一种关键设备，在工业生产、科研实验等领域中起着重要作用。
为了保证直流稳压电源的正常操作和安全使用，制定本操作规程范本。
二、安全注意事项1. 在使用前，确保直流稳压电源的电源开关处于关闭状态。
2. 使用过程中，不得随意更换电源输入电压和电流范围，以免引起设备故障或危险。
3. 不得私自拆解直流稳压电源，以防止发生电气触摸或其他安全事故。
4. 使用电源时，需正确连接地线，确保电源的良好接地，以保证操作人员的人身安全。
5. 操作人员不得携带金属饰品或带有导电性的物品接近电源，防止发生触电事故。
三、操作步骤1. 检查直流稳压电源的输入电源是否正常，并确保输入电源与直流稳压电源匹配。
2. 将直流稳压电源的电源开关调至关闭状态。
3. 将待测试的电路或设备正确接入直流稳压电源的输出端，确保接线正确无误。
4. 根据需要，设置输出电压和电流范围，确保输出电压和电流在可接受范围内。
5. 打开直流稳压电源的电源开关，此时直流稳压电源开始工作。
6. 监测直流稳压电源的输出电压和电流，确保其正常工作。
7. 在使用过程中，要定期检查直流稳压电源的工作状态，确保其正常工作。
8. 使用完毕后，将直流稳压电源的电源开关调至关闭状态，断开与待测试电路或设备的连接。
9. 关闭输入电源，断开与直流稳压电源的连接。
四、故障处理1. 如发现直流稳压电源的输出电压或电流异常，首先检查连接线路是否松动或接触不良，重新插拔连接线或更换连接线。
2. 如连接线路正常，但直流稳压电源仍有故障，应立即断开电源，禁止使用，并及时联系维修人员进行维修和处理。
五、维护保养1. 定期清洁直流稳压电源的外壳，避免灰尘积聚影响正常工作。
2. 定期检查直流稳压电源的连接线路是否松动或破损，如有发现及时修复或更换。
3. 定期校准直流稳压电源的输出电压和电流，确保输出准确可靠。
4. 如发现任何异常或故障，应立即停止使用，并及时联系维修人员进行处理。
稳压电源使用时的注意事项
稳压电源使用时的注意事项
稳压电源是一种常用的电子设备，用于提供稳定的电压和电流输出，保证电路的正常工作。
在使用稳压电源时，需要注意以下几个方面：
1. 输入电压范围：稳压电源有一定的输入电压范围，超出范围会导致电源无法正常工作或损坏。
因此，在使用前需要仔细查看电源的输入电压范围，并确保输入电压在范围内。
2. 输出电压和电流：稳压电源的输出电压和电流需要根据实际需要进行调整，过高或过低都会影响电路的正常工作。
在使用前需要确定所需的输出电压和电流，并根据电源的调节方式进行调整。
3. 过载保护：稳压电源通常具有过载保护功能，当输出电流超过额定值时，电源会自动切断输出，以保护电源和电路。
在使用时需要注意不要超过电源的额定输出电流，以免触发过载保护。
4. 温度控制：稳压电源在工作时会产生一定的热量，如果长时间使用或环境温度较高，电源的温度会升高，可能会影响电源的性能和寿命。
因此，在使用时需要注意电源的散热和温度控制，避免过热。
5. 地线连接：稳压电源需要与电路的地线连接，确保电路的稳定性和安全性。
在使用时需要注意地线的连接方式和接触良好，避免接触不良或断路。
总之，使用稳压电源需要仔细阅读电源的说明书和注意事项，确保正确连接和使用，以保证电源和电路的正常工作和安全性。
AC-DC程控直流电压电源
（1）DC-DC程控直流稳压电源设计一、任务设计并制作一个程控DC-DC电源，其结构框图如图1所示。
二、要求：1.基本要求（1）基本规格：输入直流19-23V，输出电压：0-15V/DC（2）基本技术指标：从0V到+15V，步进0.1V能用“+”、“-”键操作控制输出电压的步进或步减效率：大于70%（以输入直流21V，输出+15V/1A测试为准）最大输出电流：3.0A输出电压纹波：≤100mV（以输入直流21V，输出+15V/1A测试为准）（3）电压调整率≤1%（输入电压变化范围+19V～+23V）（4）负载调整率≤1%（输入电压+21V下，空载到满载）（5）用LED或LCD显示设定电压、输出电压。
（6）可用按键开启/关闭输出电压（不能使用继电器等开关切换）（7）具有输出记忆功能，当切断电源供电，重新启动后，输出电压保持不变。
2.发挥部分（1）输出电流步进功能，从100 mA-3A,，步进100mA；（2）用LED或LCD显示设定电流和输出电流。
（3）提供电路效率：大于85%（以输出+15V/1A测试为准）（4）具有限流保护功能：当输出电流大于3A时，能自动切断输出供电。
5s后自动恢复。
（5）其它创新设计。
三、评分标准四、说明1.图1中DC-DC变换器不允许使用成品模块，但可使用开关电源控制芯片。
2.DC-DC变换器、控制、显示电路只能由U i供电，不得另加辅助电源，但控制器电源允许使用DC-DC成品模块。
3.本题中的输出噪声纹波电流是指输出电流中的所有非直流成分，要求用毫伏表测量输出纹波电压，再换算成输出纹波电流值。
4.整机效率 =P o/ P I，其中P o＝U o I o，P I＝U i I i。
第三届（1997年）全国大学生电子设计竞赛题目A题直流稳定电源一、任务设计并制作交流变换为直流的稳定电源。
二、要求1．基本要求（1）稳压电源在输入电压220V、50Hz、电压变化范围＋15%～－20%条件下：a．输出电压可调范围为+9V～+12Vb．最大输出电流为1.5Ac．电压调整率≤0.2%（输入电压220V变化范围＋15%～－20%下，空载到满载）d．负载调整率≤1%（最低输入电压下，满载）e．纹波电压（峰-峰值）≤5mV（最低输入电压下，满载）f．效率≥40%（输出电压9V、输入电压220V下，满载）g．具有过流及短路保护功能（2）稳流电源在输入电压固定为＋12V的条件下：a．输出电流：4～20mA可调b．负载调整率≤1%（输入电压＋12V、负载电阻由200Ω～300Ω变化时，输出电流为20mA时的相对变化率）（3）DC-DC变换器在输入电压为+9V～+12V条件下：a．输出电压为+100V，输出电流为10mAb．电压调整率≤1%（输入电压变化范围+9V～+12V）c．负载调整率≤1%（输入电压+12V下，空载到满载）d．纹波电压（峰-峰值）≤100mV （输入电压+9V下，满载）2．发挥部分（1）扩充功能a．排除短路故障后，自动恢复为正常状态b．过热保护c．防止开、关机时产生的“过冲”（2）提高稳压电源的技术指标a．提高电压调整率和负载调整率b．扩大输出电压调节范围和提高最大输出电流值（3）改善DC-DC变换器a．提高效率（在100V、100mA下）b．提高输出电压（4）用数字显示输出电压和输出电流三、评分意见开关稳压电源一、任务设计并制作如图1所示的开关稳压电源。
总结直流稳压电源及万用表的使用要点
总结直流稳压电源及万用表的使用要点：
在使用直流稳压电源及万用表时，有以下几个要点需要注意：
1.正确接入电源：在使用直流稳压电源时，需要先确保电源电压与设备要求的电压相
符，避免过电压或欠电压的情况发生。
同时，在接入电源时，需要先关闭电源开关，将电源线正负极接入到对应的接线柱上，然后打开电源开关。
2.正确使用万用表：在使用万用表时，需要先选择合适的量程，根据测量需求选择合
适的电阻档、电压档或电流档。
同时，需要注意红黑表笔的极性，不要接反。
在测量电压时，需要将红表笔接正极，黑表笔接负极；在测量电阻时，需要将红表笔接在电阻的一端，黑表笔接在电阻的另一端。
另外，需要注意万用表的测量精度和误差范围，避免读数误差过大。
3.正确读取测量结果：在使用万用表时，需要正确读取测量结果。
对于电阻、电压、
电流等参数，需要根据所选量程和档位进行读数，并注意单位换算。
同时，需要注意万用表的读数精度和误差范围，避免读数误差过大。
4.正确断开电源：在使用完直流稳压电源后，需要先关闭电源开关，然后拔掉电源线。
在使用完万用表后，也需要先关闭测量档位开关，然后将红黑表笔取下。
同时，需要注意设备的安全和稳定性，避免设备损坏或人员伤亡。
5.定期维护和保养：对于长时间不使用的设备，需要定期进行维护和保养。
对于直流
稳压电源和万用表等设备，可以定期进行清洁、除尘、检查线路和元件是否松动或损坏等工作，以保证设备的正常使用和延长其使用寿命。
12V直流稳压电源的设计要点

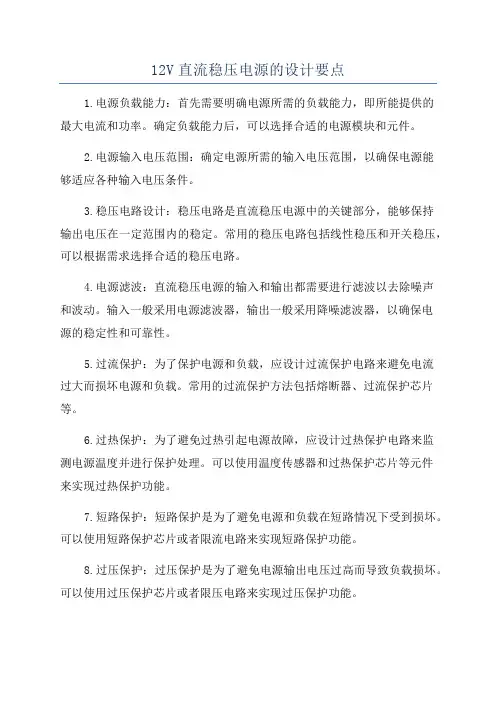

12V直流稳压电源的设计要点1.电源负载能力：首先需要明确电源所需的负载能力，即所能提供的最大电流和功率。
确定负载能力后，可以选择合适的电源模块和元件。
2.电源输入电压范围：确定电源所需的输入电压范围，以确保电源能够适应各种输入电压条件。
3.稳压电路设计：稳压电路是直流稳压电源中的关键部分，能够保持输出电压在一定范围内的稳定。
常用的稳压电路包括线性稳压和开关稳压，可以根据需求选择合适的稳压电路。
4.电源滤波：直流稳压电源的输入和输出都需要进行滤波以去除噪声和波动。
输入一般采用电源滤波器，输出一般采用降噪滤波器，以确保电源的稳定性和可靠性。
5.过流保护：为了保护电源和负载，应设计过流保护电路来避免电流过大而损坏电源和负载。
常用的过流保护方法包括熔断器、过流保护芯片等。
6.过热保护：为了避免过热引起电源故障，应设计过热保护电路来监测电源温度并进行保护处理。
可以使用温度传感器和过热保护芯片等元件来实现过热保护功能。
7.短路保护：短路保护是为了避免电源和负载在短路情况下受到损坏。
可以使用短路保护芯片或者限流电路来实现短路保护功能。
8.过压保护：过压保护是为了避免电源输出电压过高而导致负载损坏。
可以使用过压保护芯片或者限压电路来实现过压保护功能。
9.输出电压调节：根据需求，可以设计输出电压可调节的直流稳压电源，可以使用可调稳压器来实现输出电压的调节。
10.故障指示：设计时可增加故障指示装置，以便能够及时发现和解决电源故障。
11.电磁兼容性设计：直流稳压电源设计时应注意电源和其他电子设备之间的电磁兼容性，以防止电源产生干扰或受到外界干扰。
12.综合性能要求：设计直流稳压电源时，还需考虑电源的效率、温升、响应时间等综合性能要求，以保证电源的可靠性和性能稳定性。
综上所述，设计12V直流稳压电源的要点包括电源负载能力、输入电压范围、稳压电路设计、电源滤波、过流保护、过热保护、短路保护、过压保护、输出电压调节、故障指示、电磁兼容性设计以及综合性能要求。
程控直流稳压电源资料
产品外观机架式2U 机架式3U机架式4U机架式8U机架式11U机架式17U一、产品介绍1.产品简介NH系列程控直流稳压电源采用自主知识产权的宽范围ZVZCS软开关变换技术，效率高，可靠性高。
电源模块化设计，具有N+m并联冗余结构，大大降低故障率，稳定性好。
具有输入缺相、输入过欠压、输出过压、过功率、过温、短路保护功能。
电源具有恒压、恒流模式输出，可自动交叉变换，匹配光伏逆变器MPPT的控制特性和完善的保护功能。
本电源还增加了恒压值、恒流值、过压保护值的预设定和查看功能。
本系列产品还是一种理想的直流稳压电源，也可广泛用于工厂、学校、研究所、实验室及国民经济各部门。
规格范围: 输出功率范围：1KW-480KW输出电压：0-100V，0-300V，0-600V，0-1000V输出电流：最高达1200A1. 产品特点■输出特性采用高速CPU 控制■采用自主知识产权的宽范围ZVZCS软开关变换技术，效率高，可靠性高■电源模块化设计，具有N+m并联冗余结构，大大降低故障率，稳定性好■具有高精度电压，电流测量，四位LED显示■简易的数字键盘及功能按钮操作■具有输入缺相、输入过欠压、输出过压、过功率、过温、短路保护功能■具有恒压、恒流模式输出，可自动交叉变换，匹配光伏逆变器MPPT的控制特性■标配上位机软件，提供丰富的扩展功能二、技术指标1. 性能指标容量NHWY15-3000输入相数三相三线输入电压范围380V±15%频率47-63HZ功率因数> 0.9浪涌电流无，软启动输出外特性恒电压CV & 恒电流CC & 恒功率CP 额定电压15V电压范围0V～15V连续可调额定电流3000A稳流范围0-3000A 连续可调效率>90%（标准交流输入、满载）源效应±0.2%负载效应＜±1%负载瞬变恢复时间＜20mS稳压精度≤±1%电流精度≤±1%（读数+量程）纹波<1%(满载)过流最大电流截流，最大功率控制。
直流稳压电源使用攻略
直流稳压电源使用攻略（一）常见的直流稳压电源通常是将220V的交流市电转换成用电器所需要的低压直流电。
在一些特殊的应用中，也有升压作用的高压输出稳压电源,不过在业余电台相关应用中非常罕见.根据不同的应用需要，按照电源的功能和特性,直流稳压电源通常分为固定输出电压型的系统供电电源、可调稳压电源、可编程电源、恒流源、电压校准参考源等。
随着科技的发展，电源的结构形式和控制电路不断更新，高频开关电路和智能化数控成为电源的发展方向。
直流稳压电源的应用与意义直流稳压电源最基本的应用遍布于我们的生活中。
笔记本电脑、MP3以及很多数码产品的电源充电器都属于稳压电源，大部分电子产品的外置电源也是稳压电源。
业余电台爱好者必备的、为家中固定电台供电的13.8V电源更是典型的稳压电压。
直流稳压电源为我们使用电台提供了一个稳定的低压直流源。
直流稳压电源是实验室和维修领域最常用的基础仪器。
稳压电源为用电器和电路提供可靠的电源供应。
在维修中，常常通过替代电器自身的供电单元（常称替代法)缩小故障范围，同时利用稳压电源监视用电设备的工作电流，与正常值做比较，以及时发现电路短路、断路等异常故障,对电路故障的判断很有帮助。
例如，对于一台不能开机的手持对讲机，一般检修的第一步是卸下对讲机电池，通过维修电源为对讲机供电,然后看对讲机的电流变化.如果对讲机可以正常开机工作，则重点怀疑电池组供电和接触点的问题，如果对讲机开机没有反应，回路中没有电流，那么首先怀疑对讲机内部供电电路的问题，诸如内部保险丝是否烧毁等,然后再按顺序检查开关和稳压电路。
在没有功率计的情况下，有经验的HAM可以通过发射时对讲机消耗电流的大小来大致判断输出功率的水平，以及射频功放电路是否工作正常。
在电子产品的研发和检测上，可调稳压电源应用广泛,它可以替代电池供电，并模拟各种供电状况,包括过压、欠压、标准电压等。
有些高端的稳压电源还能模拟电池的内阻工作，为产品研发提供更接近实战的实验数据.例如,用户需要修改手持对讲机的低电压告警阀值，那就需要通过软件修改对讲机内部设定的工程参数，然后通过可调稳压电源模拟欠压状态,来确认低压告警的确切数值。
直流程控稳压稳流电源说明书
DH1765系列程控直流稳压稳流电源
主要功能及特点：
◆专业的线性调节方案，纹波小于1mV（r.m.s）；为精密电路提供高纯净度的电源信号；
◆优秀的电源调整性能和负载调整性能，快速消除输入电源及负载变化带来的误差；
◆超高分辨率，数字表精确显示到0.1mA、0.1mV；
◆高亮度VFD屏同时显示预置/输出的电流、电压及状态参数，仪器工作状况一目了然；
◆按键指示灯提示当前设置状态，同时具有前面板键盘锁定功能，避免使用中的误操作；
◆支持远端取样，以补偿电缆、导线和电路板走线带来的压降；
◆开机自检校正，保证仪器每次都工作在最佳状态；
◆多组数据记录功能，随时记录/调回记忆参数，提高测试效率；
◆过压、过流、过温及短路保护等多种保护方式，全方位保护负载和被测设备；
◆标配RS232(选配GPIB、RS485、USB、LAN)接口，标准通信协议，方便搭建自动测试系统；
◆标准3U高度机箱，可做台式机使用，也可以上架搭建测试系统；
◆智能风机自动调节温度，允许长期在0～40℃满负荷工作；
◆适用于实验室测试计量，生产线调试、老化及自动化测试系统等领域。
主要参数指标：。
稳压电源使用方法及注意事项
稳压电源使用方法及注意事项
稳压电源使用方法及注意事项
一、接线
1、稳压电源的接线应符合电气安全规范，电源接线不能反接，开关不可毁坏。
2、接线应牢固，螺钉和螺丝不能松动，线缆和插座不能破损或被污染。
3、室内给电线气应采用防火电缆，电缆型号要按照规定的电缆额定电流使用。
4、灯具应采用电压符合灯具标记电压，电流符合灯具标记电流使用。
5、给电线路应符合有关规定的线路长度，最大使用电流不能超过电源给出最大电流。
二、使用
1、使用前应先检查电源的安装情况，检查线路是否有遮挡，接线是否接好，开关是否损坏等等。
2、使用前要确定电源的输出电压是否符合要求，调整时应采用专用工具。
3、使用电源前要确定电压和电流是否符合指定要求，最大使用电流不能超过电源给出最大电流。
4、使用前要确定电源的温度不能超过机器规定的温度，如果超过要立即断开电源。
三、注意事项
1、稳压电源操作时应关小心，不可使用外力拉拽线缆。
2、稳压电源的运行状态应经常观察，及时发现问题及时处理。
3、电源是不可以拆开的专用设备，擅自拆除或修改会影响电源的使用寿命。
4、电源故障应立即断开电源，使用时应增加一个环路断路器以防止烧坏。
5、电源安装完毕后，应将整个电路检查一遍，确定电路安全可靠。
程控直流稳压电源使用说明书直流电源使用说明书
欧阳华斯系列程控型直流电源供应器用户手册深圳市欧阳华斯电源有限公司产品使用前请仔细阅读本手册，并请妥善保存本手册！本手册可为您正确使用本产品提供帮助！目录一、安全说明 (1)警告 (1)注意 (1)二、保修 (2)三、直流电源供应器使用常识 (4)1、定电压模式与定电流模式的基本定义 (4)2、电容性负载应用 (4)3、电感性负载应用 (4)4、电池类负载应用 (5)5、脉冲类负载应用 (5)6、会产生反向电流的负载的应用 (5)四、验货检查 (6)五、产品安装、连接 (6)六、产品系列 (8)系列程控型直流电源供应器 (8)产品简介 (8)功能装置说明 (9)产品操作 (10)电源与PC机的通讯 (13)技术参数表 (18)关于版权:本手册的版权属于深圳市欧阳华斯电源有限公司,严禁再版、复印或部分地抄袭本手册，否则将承担由此导致的法律后果！通告:本公司会对产品进行持续的改进,与本手册标示的内容有所不符之处，恕不另行通知。
一、安全说明:使用本产品时首先要遵循下列安全事项：说明书上提示的注意事项和警告文字，必须了解并遵守，否则就违反了对产品制造、设计、使用的安全要求及规则。
请注意：对于使用者不履行安全事项而导致的事故责任，本公司不予负责。
安全标志高电压警告符号。
高压危险符号。
机体接地符号。
接大地符号。
警告▲仅在铭牌上标示的输入电压下操作本产品，并严格按照安全用电规范安装连接本产品。
▲产品的底盘和外壳必须接地良好！撤消接地保护装置或接地端子不良会导致触电的危险。
▲输出电压会达到危险电压水平，操作本电源前，要确保所有输出端已被屏护。
▲直流电源供应器与供电输入断开前（供电电源开关关闭），不得进行输出端的所有操作，而且只有受过用电危险知识训练的人员才可操作本产品。
▲严禁触摸刚从电源插座上拔下的电源线插头金属片，否则会有触电的危险。
▲严禁将任何机械零件，特别是导电的器件插入产品内，否则将有触电的危险或导致本产品损坏。
直流稳压电源注意事项
直流稳压电源注意事项
1、使用前应进行检查
使用直流稳压电源前，一定要先检查它的输出电压是否符合要求。
另外，有一些直流
稳压电源还有选择可调电压范围的功能，一定要检查使用前是否将调节范围置于正确的位置。
2、电源正确接线
直流稳压电源的输入和输出必须正确接线，确保两端电压的正负极向正确，以免损坏
电子电路的正负极接反造成的电路短路，从而可能会造成人身伤害或者设备损坏。
3、发热部件要保持通风
直流稳压电源使用过程中，一定要让发热部件（如变压器、散热器）考虑到良好的通
风补偿，确保它们散热不致过热而起火，在使用过程中注意加强它们的冷却。
4、电源负载正确连接
使用直流稳压电源时，必须正确接入负载，以免载流量大于电源输出能力，从而使用
过程中出现输出电压的降低，甚至烧毁电源的情况。
5、工作温度限定
电源绝对不可长时间在高温环境中工作，否则可能会烧毁芯片，减少电源的使用寿命。
6、状态巡查
使用直流稳压电源必须定期检查电源的工作状态，电源的输出状态是否符合电路要求，可以采用界面指示灯，让用户了解电源处于何种工作状态。
7、定期维护和检修
使用过程中定期对电源进行维护和检修，确保电源能够正常工作，维护的内容包括润滑、清洁管路以及检测开关、导线的断股接触情况等。
8、特殊情况下的紧急熄减
特殊情况下，必须立即关闭直流稳压电源，以免电源出现超负荷工作，或者极端电压
致使安全系统出问题。
9、工作完毕后及时断电
使用完直流稳压电源后，应当及时将电源断电，以免因为过载或空载导致电源发热，
也防止有害物质进入电源，造成电源损坏。
数控直流稳压电源的设计
数控直流稳压电源的设计数控直流稳压电源是一种常用的电源设备，用于提供稳定的电压和电流，以供电子设备工作。
在电子行业和各种制造业中广泛使用。
本篇文档将着重介绍数控直流稳压电源的设计。
一、需求分析在设计数控直流稳压电源时，需要对实际需求进行分析，以选择合适的电源参数。
通常，需要考虑以下因素：1. 输入电压范围2. 输出电压范围3. 输出电流范围4. 稳定性要求在以上因素中，输入电压范围和输出电压范围是最关键的因素。
输入电压应该能够满足设备需要的电源，而输出电压应该与设备所需的直流电压匹配。
二、设计要点在设计数控直流稳压电源时，需要考虑以下要点：1. 电源拓扑结构2. 运算放大器的选择3. 稳定性设计4. 容量和功率需求5. 保护措施1. 电源拓扑结构数控直流稳压电源的设计通常采用基于反馈电路的电源拓扑结构。
其中，最常用的电源拓扑结构是基于线性稳压器的设计。
此外，还有基于开关稳压器的设计。
两种设计各有优劣，需要根据具体需求进行选择。
2. 运算放大器的选择在反馈电路中，运算放大器是一个非常关键的因素。
运算放大器为反馈电路提供放大器，并将反馈信号传递给反馈节点。
当电压或电流发生变化时，运算放大器可以快速检测到并调整输出，以保持恒定的电压和电流。
3. 稳定性设计为保证电源稳定性，需要进行稳定性设计。
在基于线性稳压器的设计中，输出电压稳定性可以通过选择合适的线性稳压器电路进行实现。
在基于开关稳压器的设计中，可以采用PID反馈控制实现稳定性。
4. 容量和功率需求容量和功率需求应该根据设备需要的功率和电流选择。
需要选择合适的电源变压器和其他元件，并计算合适的功率。
5. 保护措施在电源设计中需要加入保护措施，以防止故障和损坏。
常见的保护措施包括过载保护、过压保护和过流保护，等等。
三、实施步骤通过实施步骤可以设计出稳定且可靠的数控直流稳压电源：1. 确定功率、电压和电流需求2. 选择最合适的电源拓扑结构3. 选择合适的运算放大器4. 进行稳定性设计5. 计算容量和功率需求6. 加入保护措施7. 编写电源控制程序8. 调试并测试电源四、结论在本篇文档中，我们介绍了数控直流稳压电源的设计要点和实施步骤。
直流稳压稳流电源基本功能，电源使用注意事项
直流稳压稳流电源基本功能，电源使用注意事项这是一种可以为负载提供稳定的直流电源的电子设备，大多数直流稳压电源供电电源是交流电源。
即使交流电源的电压或负载电阻发生变化，稳压电源的直流输出电压也保持稳定。
随着电子设备向高精度，高稳定性和高可靠性的方向发展，直流稳压电源对电子设备的电源提出了很高的要求。
一、直流稳压稳流电源的基本功能1、输出电压值可以任意设置，并且可以在低于额定输出电压值的情况下正常工作。
2、输出电流的稳态电流值可以任意设置，并且在低于额定输出电流值的情况下正常工作。
3、直流电源的稳态和稳态电流状态会自动转换，并有相应的状态显示。
4、必须准确显示和识别输出电压和电流值。
5、对于需要准确输出电压和电流值的直流电源，通常使用多圈电位器和微调电压和电流的电位器或直接数字输入。
6、需要完整的保护电路。
即使输出端子短路并变得异常，也不应损坏稳压的直流电源。
异常情况解决后，它将正常运行。
二、使用直流稳压稳流电源时的注意事项1、首先根据所需的张力逐渐调整“粗调”按钮，然后逐渐调整“细调”按钮，以确保正确配合。
例如，如果需要输出12V的电压，则必须将“粗调”按钮设置为15V档，然后将“细调”按钮设置为12V档，不然就不能到达12v，最大输出电压将不会达到12V。
2、设置所需的电压，然后将其重新连接到负载。
3、如果在操作期间需要更改“粗调”档，则必须首先断开负载，将输出电压设置为所需值，然后再连接负载。
4、如果在运行过程中负载短路或过载，请首先断开负载，然后按“恢复”按钮或关闭电源然后再打开，以将电压恢复到正常运行状态。
对加载进行故障排除后连接。
5、串联连接具有不同标称电流的电源单元时，输出电流必须对应于最小标称电流的标称值。
6、每个电源都有一个测量头，用于显示不同A / V状态下通道的输出电流或输出电压。
通常放在电压指示状态。
7、每个通道都有两个输出连接器，红色和黑色。
红色连接表示“ +”，黑色连接表示“-”，控制面板中央带有黑色符号“ earth”的黑色连接表示该连接。
直流稳压电源、程控电压源的电路设计方案及工作原理
直流稳压电源、程控电压源的电路设计方案及工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 简介在电子领域中，直流稳压电源和程控电压源是常见的电路设计，它们在各种应用中起着至关重要的作用。
直流稳压电源 知识点
- 作用：将交流电压转换为直流电压。常见的整流电路有半波整流、全波整流和桥式整流。
- 半波整流：只利用交流电压的半个周期进行整流。它由一个二极管组成，当交流电压为正半周时，二极管导通，电流流过负载；当交流电压为负半周时，二极管截止，负载中没有电流。其输出电压U_o=(1)/(π)U_m（U_m为输入交流电压的峰值），输出电压脉动较大。
- 指直流稳压电源输出电压中交流分量的有效值。由于整流和滤波电路不能完全消除交流成分，所以输出的直流电压中会残留一定的交流纹波。纹波电压越小，说明电源输出的直流电压越接近理想的平滑直流电压。
三、直流稳压电源的应用。
1. 电子设备供电。
- 在各种电子设备中，如计算机主板、手机充电器、电视机等，直流稳压电源为其内部的电子元件提供稳定的直流电压。例如，计算机主板上的芯片需要多种不同的稳定直流电压（如+3.3V、+5V、+12V等）才能正常工作，直流稳压电源可以将市电转换并稳压到这些合适的电压值。
4. 电流调整率。
- 在输入电压不变的情况下，负载电流变化Δ I_o引起的输出电压变化Δ U_o与输出电压U_o的比值，即S_i=frac{Δ U_o}{Δ I_o}|_U_{i=const}×100%。它表示直流稳压电源对负载电流变化的稳压能力，电流调整率越小，电源的稳压性能越好。
5. 纹波电压。
- 稳压电路。
- 作用：进一步稳定滤波后的直流电压，使输出电压在输入电压波动、负载变化等情况下保持基本稳定。
- 稳压二极管稳压电路：利用稳压二极管的反向击穿特性来稳压。当输入电压升高或负载电阻增大（负载电流减小）时，稳压二极管的电流增大，通过限流电阻的分压作用，使输出电压保持稳定。但是这种稳压电路的稳压效果有限，输出电流较小，且稳压值取决于稳压二极管的型号。
直流稳压电源基础知识讲解
高反向工作电压为 200V。
取
RLC
5 T 2
5
0.02 2
0.05
s，则：
C
RL
0.05 100
500
106
F
500
μF
5.2.2 电感滤波电路
+
+
u1
u2
－－
L
+ RL uo
－
电感滤波适用于负载电流较大的场合。它的缺点是 制做复杂、体积大、笨重且存在电磁干扰。
5.2.3 复合滤波电路
L
L
R
单相桥式整流、电容滤波电路的输出特性曲线 如图所示。从图中可见，电容滤波电路的输出 电压在负载变化时波动较大，说明它的带负载 能力较差，只适用于负载较轻且变化不大的场 合。
Uo 1.4Uo
0.9Uo
0
Io
—般常用如下经验公式估算电容滤波时的输出电压平均值。 半波：U o U 2 全波：U o 1.2U 2
C
C
C
C
C
(a) LC 滤波电路 (b) CLC 滤波电路 (c) CRC 滤波电路
LC、CLCπ型滤波电路适用于负载电流较大，要求输出电压 脉动较小的场合。在负载较轻时，经常采用电阻替代笨重 的电感，构成CRCπ型滤波电路，同样可以获得脉动很小的 输出电压。但电阻对交、直流均有压降和功率损耗，故只 适用于负载电流较小的场合。
5.1.1 单相半波整流电路
u2
D
0
π
+
+
u1
u2
－－
+
RL uo －
uo
(a) 电路
0
π
2π 3π
4π ωt
直流稳压电源操作规程
直流稳压电源操作规程 1 / 1仪器 设施操作规程 版本 0 直流稳压电源操作规程文件编号 SWISA0080010直流稳压电源操作规程PAB-3005D 高精度直流稳压电源其输出电压在 0V~30V 之间连续可调，输出负载电流在 0~5A 之 间连续可调，它能随负载的变化在恒压与恒流状态之间连续转变，假如负载使电源工作于恒压方式，则输出稳固电压。
随负载增大，输出电压会向来保持稳固，直抵达到预置的限流值，到限流值后，输出电流保持稳固，输出电压随负载的进一步增添而成比率减少，恒压时 CV 指示灯亮，恒流时 CC 指示灯亮。
一、 注意事项1、沟通输入沟通输入为 220V ± 10% 50HZ2、绝缘请勿在环境温度超出 40℃的地方使用， 散热器位于仪器的后部， 应留有足够的空间， 以利于散热器温度可达 100℃，长时间使用请不要用手触到散热器。
二、 操作方法1、 将电源开关置于“ OFF ”地点：2、保证输入电源电压正确；3、接上电源；4、将电源开关置于“ ON ”地点5、调理“ VOLTAGE ” 和” FINE ”旋钮到需要的电压，此中“ VOLTAGE ” 粗调，”FINE ”微调；6、短接 “ +”“—” 输出端， 调理“ CVRRENT ” 旋钮到需要的预置保护电流， 撤消短路 ;7、连结外面负载到 “+”“—”输出端； 8、当用在要求较高的地方，输出端“ +”和“—”一定有一个要与“ GND ”连结柱靠谱连结，以减少输出的纹波电压。
三、平时保护1、仪器应防潮、防尘、防震。
2、仪器使用完以后应关掉电源，防止长时间的工作减少仪器的使用寿命。
3、仪器应防止置于带腐化性气体，免得内部线圈、电子元器件等部件发生受潮、生锈、腐化现象。
拟订页码 1/1同意。
程控直流稳定电源使用注意事项
程控直流稳定电源使用注意事项程控直流稳定电源检查电压调节旋钮是否已重置为零，将电流调节器设置为电源仪表和220V输入插头的所需值，然后将其连接至直流稳定电源的输出，需要使用电源，并且电源开关己打开，指示灯点亮，电压稳定灯点亮（绿色），电源打开，连续电源指示灯点亮（黄色），并且连续电源指示灯熄灭，表明电源处于稳定状态。
接通电源并连接后，稳压电源正常，可以继续下一步，需要注意以下几点。
1、超出程控直流稳压电源输出电压对于超过程控直流稳压电源单元的输出电压，应将电压调节器从低到高缓慢设置为操作期间使用的电压。
如果程控直流稳定电源在上述条件下正常工作，则可以为测试仪供电。
完成测试后，请按照正确的顺序关闭程控直流稳定电源，然后关闭220V直流，然后断开测试仪器的导线。
2、定期维护程控直流稳压电源定期维护程控直流稳定电源，清除机器内部和外部的灰尘，检查风扇的运行，检查和调整直流稳定电源的系统参数等，并定期检查电压表和电流表-价值观程控直流稳定电源的位置应避免阳光直射，并留出足够的通风空间。
同时，禁止将电感性负载连接到输出端子。
每天检查设备并按时填写记录。
3、需要遵循程控直流电源手册如果使用程控直流稳定电源，则必须遵循制造商的产品手册，以确保连接的火线和零线（输出电缆直径至少为6mm2）和接地电缆符合要求，并且不要遵循相互顺序随意改变。
严格遵循正确的启动和关闭顺序，以避免在突然增加或突然减小负载且直流稳定电网无法正常工作时可编程直流稳定电源的电压输出出现较大波动。
4、禁止频繁开关程控电源禁止频繁打开和关闭程控直流稳压电源，通常，在关闭直流电源后，请至少等待6秒钟，然后再打开直流电源。
否则可能会导致直流电源进入启动失败状态并损坏内部组件，禁止使用过载，程控直流电源的较高启动负载可以更好地控制在80%以内，过载将严重影响电源的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012年吉林省电子设计竞赛设计与总结报告程控直流稳压电源（A题）摘要直流稳压电源是电子技术领域不可缺少的设备，目前直流稳压电源已朝着多功能和数字化的方向发展。
本系统以MSP430单片机为核心结合数字反馈控制技术实现程序控制的直流稳压电源。
硬件主要包括：单片机系统、传统供电直流电源、升降压斩波电路、及由6N137光耦合组成的反馈电路等。
软件系统使用模块化形式编程，易维护。
电路具有电压调整简便，读数直观，电压输出稳定，便于智能化管理的特点，有效地克服了传统电源的不足。
测试符合各项指标要求。
关键字：MSP430单片机、540场效应管、数控、升降压斩波电路目录摘要 (2)1.方案比较与论证 (4)1.1方案一 (4)1.2 方案二 (4)1.3 方案论证 (5)2 主要硬件选择 (5)2.1单片机的选择 (5)2.2 显示屏的选择 (6)2.3 高频开关的选择 (6)2.4键盘的选择 (6)3 系统设计 (7)3.1总体要求 (7)3.2 总体设计 (7)3.2.1单片机的信号与控制的分析 (8)3.2.2 PWM占空比和频率的计算 (8)3.3电路的设计 (9)3.3.1单片机最小系统 (9)3.3.2显示电路设计 (9)3.3.3直流电源的设计电路 (9)3.3.4数控反馈回路的设计 (10)3.3.5 升降压斩波电路图 (11)3.3.6输出电流检测电路图 (11)4 系统调试 (12)4.1 测试方案 (12)4.2 测试仪器 (12)4.3 测试结果 (12)4.4结果分析 (14)1.方案比较与论证1.1方案一以sepic斩波电路作为开关控制电路，如图1.2-1所示。
该电路的基本工作原理是：当V处于通态时，E-L1-V回路和C1-V-L2回路同时导电，L1和L2储能。
V处于断态时，E- L1- C1-VD-负载（C2和R）回路及L2-VD-负载回路同时导电，此阶段E和L1及向负载供电，同时也向C1充电，C1储存的能量在V处于通态时向L2转移。
图1.2-11.2 方案二以升降压斩波电路作为开关控制电路，如图1.2-2a所示。
该电路的基本工作原理是：当可控开关V处于通态时，电源经Ｖ向电感Ｌ供电使其储存能量，此时电流为ｉ1，方向如图所示，同时电容Ｃ维持输出电压基本恒定并向负载供电。
此后，使Ｖ关断，电感中储存的能量向负载释放，电流为ｉ21.3 方案论证升降压斩波电路为最基本的电路，从原理上并不优于方案一种的sepic电路，sepic电路中，电源电流和负载电流均为连续，有利于输入和输出滤波，而且输出电压为正极性的。
但是为了我们从另一个角度考虑，解决问题，选择了最基本的电路作为开关控制电路，提高解决问题的能力，同时也为问题的解决找出新的思路。
图1.2-2a升降压斩波电路的波形2 主要硬件选择2.1单片机的选择要完成该题目要求的任务，有多种单片机可供我选择作为系统的控制单元，由于我们知识有限，所以锁定MCS51系列单片机和MSP430系列单片机作为选择范围。
MCS51系列单片机是国内使用最多的产品，对其使用的技术很成熟。
我们优先考虑使用该系列的单片机作为系统控制单元，我们所熟知的该系列的单片机没有LCM驱动模块，为了达到题目要求的显示相关数据的目的，我们需要外接LCM 驱动电路。
MSP430系列单片机是一款16位超低功耗的产品，具有丰富的外部接口，该系列单片机有许多模拟电路、数字电路和微处理器集成在一个芯片上，包括A/D 转换， LCM驱动电路等，消除了使用MCS51单片机需要外接某些电路的麻烦，可以使整个系统更加简洁。
经过综上比较，我们选择了MSP430F169单片机作为我们的控制单元。
2.2 显示屏的选择我们手中实验用的液晶显示屏有LCD和LCM，为了满足显示内容的要求以及外观需要，我们选择LCM作为整个系统的显示模块。
2.3 高频开关的选择选择一：IGBT（绝缘栅双极晶体管）作为新型电力半导体场控自关断器件，集功率MOSFET的高速性能与双极性器件的低电阻于一体，具有输入阻抗高，电压控制功耗低，控制电路简单，耐高压，承受电流大等特性，驱动功率小而饱和压降低，非常适合用于直流电压为600V及以上的变流系统如交流电机、变频器、照明电路等。
选择二：场效应管它属于电压控制型半导体器件，具有输入电阻高（108～109Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，综上IGBT与场效应管的优缺点，结合设计题目的实际情况，我们选择540场效应管作为整个系统的高频开关。
2.4键盘的选择选择一：普通独立式键盘，焊接方便，编程简单。
选择二：4*4矩阵式键盘，焊接不便，编程困难，占用版面较大。
在满足题目要求的前提下以最简、最易为原则选择普通独立式键盘。
，3 系统设计3.1总体要求设计并制作直流稳压电源，输入电压范围为DC 10V～30V，输出电压为DC 18V。
基本要求：(1)输入电压变化范围10V～30V，输出电压保持为18V；(2)最大输出电流IOmax：1A；(3)输入电压UIN从10V～30V变化时，电压调整率SU≤2%（IO=1A）；(4)电流IO从0～1A变化时，负载调整率SI≤5%（UIN=10V）；(5)输出噪声纹波电压峰-峰值UOPP≤0.5V（UIN=10V～30V,UO=18V, IO =1A）；(6)DC-DC变换器的效率η≥70%（UO =18V, IO =1A）；3.2 总体设计以5±V，和15V直流电源作为整个系统的供电电源。
接入外部直流电源（10V～30V）输入到升降压斩波电路，对输出电压采样，并改变极性输入给MSP430单片机，通过片内ADC（A/D、模数转换）模块把模拟量转化为数字量，经单片机分析处理发出PWM的数字信号反馈调节，控制IGBT的通断，从而构成稳定的直流电压源，并且将有关数据反映在液晶屏上。
，系统总体设计框图如图3-1所示图3-13.2.1单片机的信号与控制的分析控制高频开关，采用PWM办法，开关并非连续关闭或导通，而是在一个特定的频率下以方波的形式驱动540场效应管。
不同的占空比能对开关的通断起到调速的作用。
通过执行软件延时程序交替改变端口某个二进制位输出逻辑状态来产生脉宽调制信号，设置不同的延时时间得到不同的占空比。
3.2.2 PWM占空比和频率的计算用定时器中断产生PWM信号（如图3.2.2-1所示）。
用T0产生PWM的周期，用T1控制PWM的占空比，T0中断时让一个IO口输出高电平，且启动定时器T1，T1让IO口输出低电平，这样改变定时器IO的处置可以改变频率，改变定时器T1的初值就可以改变占空比，用定时器实现了PWM功能。
公式：PWM计算：对于12M晶振， PWM输出频率为1KHZ，这样定时中断次数设定为C=100，即0.01ms中断一次，则TH0=FF,TL0=F6;由于设定中断时间为0.01ms,这样可以设定占空比可从1-100变化。
即0.01ms*100=1ms。
图3.2.2-13.3电路的设计3.3.1单片机最小系统采用MSP430F169单片机作为系统控制单元，外配4MHz主晶振和32768Hz的辅助晶振、复位电路、按键电路、LM12864显示器构成单片机小系统，MSP430F169单片机小系统电路如图3-3-1所示。
3.3.2显示电路设计LCM12864液晶显示模块与单片机连接电路如图2-3 所示3.3.3直流电源的设计电路直流稳压电源电路如图3-3-3所示。
5图3-3-1图3-3-2图3-3-3 3.3.4数控反馈回路的设计数控反馈电路如图3-3-4所示图3-3-43.3.5 升降压斩波电路图升降压斩波电路如图3-3-5所示图3-3-5 3.3.6输出电流检测电路图输出检测电路如图3-3-6所示图3-3-6 4 系统调试4.1 测试方案根据题目的每一项要求，测试系统。
4.2 测试仪器万用表，示波器，电流表。
4.3 测试结果1、基本要求1）当输入电压UIN 在0～30V之间变化时，测出输出电压UO的值的大小（要求输出电压UO=18V）：2）输出电流最大值可达到Iomax=1A。
3）当输入电压UIN 在0～30V之间变化时（IO=1A），测出输出电压和电压调整率的大小（要求电压调整率至少为S U≤2%）：4）当输出电流IO 在0～1A之间变化时（UIN=10V），测出输出电压和负载调整率的大小（要求负载调整率至少为SI≤5%）：2、发挥部分1）当输入电压UIN 在0～30V之间变化时（IO=1A），测出输出电压和电压调整率的大小（要求电压调整率S U≤0.5%）：2）当输出电流I O在0～1A之间变化时（U IN=10V），测出输出电压和负载调整率的大小（要求负载调整率SI≤1%）：4.4结果分析[参考文献][1] 时景荣、李玉茹.C语言程序设计（第二版）[M].北京：中国铁道出版社.2010.[2] 童诗白、华成英.模拟电子技术基础（第五版）[M].北京:高等教育出版社,2009.423 ～433.[3] 泰龙.MSP430单片机常用模块与综合系统实例精讲[M].北京.电子工业出版社.2007[4] 阎石.数字电子技术基础（第四版）[M].北京:高等教育出版社,2010.[5] 王兆安、黄俊.电力电子技术[M].北京:机械工业出版社,2009. 100～110.。
