图书馆管理系统的需求分析1.系统设计目标系统开发的总目标是实现读者借书、还书管理的系统化、规范化和自动化。
2.系统功能需求分析：系统的功能需求主要包括以下几个方面：1. 读者包括教师和学生可以通过计算机登记、查询书籍信息、借书、还书、续借，以及在逾期欠费的情况下上交欠费。
2. 高级管理员能都管理整个图书管理系统的信息，包括对管理员信息、学生信息、教师信息、图书信息的增加、删除、修改、查询。
图书管理员能够处理读者的还书和借书情况，并且可以更新，删除，修改，增加书籍。
系统管理员可以对系统的数据进行维护，可以管理欠费情况、定时更新系统，也可以增加、删除、修改、查询书籍。
3.系统的UML建模设计3.1、UML简介UML是一种功能强大的、面向对象的可视化系统分析的建模语言，它采用一整套成熟的建模技术，广泛地适用于各个应用领域。
它的各个模型可以帮助开发人员更好地理解业务流程，建立更可靠、更完善的系统模型。
从而使用户和开发人员对问题的描述达到相同的理解，以减少语义差异，保障分析的正确性.3.2 系统用例图高级管理员对系统信息处理的用例图读者（学生和老师）功能用例图系统管理员和图书管理员功能用例图用例图中我们可以看出管理员和读者之间对本系统所具有的用例。
管理员所包含的用例有：（1）书籍管理：对书籍的增加、删除、修改、更新等操作。
（2）书籍借阅管理：包括借书、还书、预订、书籍逾期处理等等。
（3）读者管理：包含对读者信息的增加。
删除、查询、修改等操作。
（4）管理员的管理：包含对管理员信息的增加、删除、修改等。
读者所包含的用例有：（1）读者登记：教师登记和学生登记。
（2）借书：进行借书业务。
（3）还书：读者具有的还书业务。
（4）查询：包含对个人信息和书籍信息的查询业务（5）续借：对未读完到期的书进行续借。
（6）上交欠费：就是书籍过期后的缴纳罚金等。
3.3系统活动图活动图描述的是某流程中的任务的执行，活动图描述活动是如何协同工作的，当一个操作必须完成一系列事情，而又无法确定以什么样的顺序来完成这些事情时，活动图可以更清晰地描述这些事情。
图书馆管理系统需求分析

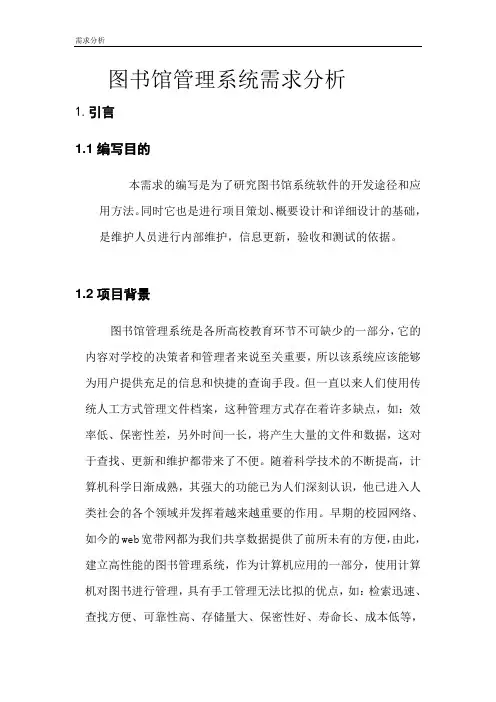

图书馆管理系统需求分析1.引言1.1编写目的本需求的编写是为了研究图书馆系统软件的开发途径和应用方法。
同时它也是进行项目策划、概要设计和详细设计的基础，是维护人员进行内部维护，信息更新，验收和测试的依据。
1.2项目背景图书馆管理系统是各所高校教育环节不可缺少的一部分，它的内容对学校的决策者和管理者来说至关重要，所以该系统应该能够为用户提供充足的信息和快捷的查询手段。
但一直以来人们使用传统人工方式管理文件档案，这种管理方式存在着许多缺点，如：效率低、保密性差，另外时间一长，将产生大量的文件和数据，这对于查找、更新和维护都带来了不便。
随着科学技术的不断提高，计算机科学日渐成熟，其强大的功能已为人们深刻认识，他已进入人类社会的各个领域并发挥着越来越重要的作用。
早期的校园网络、如今的web宽带网都为我们共享数据提供了前所未有的方便，由此，建立高性能的图书管理系统，作为计算机应用的一部分，使用计算机对图书进行管理，具有手工管理无法比拟的优点，如：检索迅速、查找方便、可靠性高、存储量大、保密性好、寿命长、成本低等，这些优点能够极大的提高图书信息管理的效率，也是科学化、正规化的体现。
实践表明，将计算机技术运用于图书信息的管理，有利于建立起合理的管理机制。
避免人为的信息管理的错误，以达到客观公正，准确高效的目的，有利于计算机技术的推广。
因此，开发这样的软件系统是很必要的。
1.3参考资料《软件工程》——夏小娜编著科学出版社《亮剑JavaWeb》——胡辛征董英电子工业出版社《Oracle 教程》——郑阿奇清华大学出版社2．项目概述为方便对图书馆书籍，读者资料，借还书等进行高效的管理，特编写该程序以提高图书馆效率。
使用该程序之后，图书馆管理人员可以管理读者的登记、图书的购入、借出、归还以及注销等；还可以查询某位读者、某本图书馆的借阅情况，对当前借阅情况给出一些统计，给出统计表格，以全面掌握图书的流通情况。
2.1目标：2.1.2 开发意图A.为了图书管理系统更完善；B.为了学校图书馆对图书的管理更方便；C.为了减轻图书管理人员的工作负担。
图书馆管理系统需求分析
一. 需求分析1.引言.图书管理是高校内每一个系统或院部都必须切实面对的工作，但一直以来人们使用传统的人工方式管理图书资料。
这种方式存在许多的缺点，如效率低.保密性差且较为繁琐。
另外，随着图书馆资料数量的增加，其工作量也将大大增加，这必将图书管理员的工作量和劳动强度，这将给图书馆资料的查找.信息的更新和维护都带来了许多的麻烦。
通过在网上的了解和详细的调查，目前我国各类高等学校中有相当一部分单位图书资料管理还停留在人工管理的基础上。
这样的管理机制已经不能适应时代的发展。
其管理方法浪费了很多的人力和物力。
随着科学技术的不断发展，提高，这种传统的手工管理方法必然被以计算机为基础的信息管理所取代。
图书管理作为计算机应用的一个分支，有着手工管理无法比拟的优点。
如检索迅速.查找方便.可靠性高.存储量大.保密性强.寿命长.成本低等。
这些优点可以明显提高图书管理的效率。
因此，开发一套能够提供充足的信息和快速的查询手段的图书管理系统将是非常必要的，同时也是十分及时的。
2.系统简要分析2.1图书资料基本管理（1）、图书编号、登记.登记书号、书名、作者、出版社等基本信息，将图书入库存放在文献室。
（2）、检索查询：按照各种组合条件对书库图书进行查询，也可以进行模糊查询。
（3）、图书资料统计：根据要求对图书总数、各类图书数以及图书单价合计统计，打印日常报表。
（4）、旧书出库处理：通过查询确定过期期刊杂志、旧书籍以及由于丢失等其他原因需要从书库中撤销的图书资料，并从书库中撤除。
2.2图书资料借阅管理（1）、借还书管理：主要负责日常的借书登记、还书登记，和逾期未还图书的催还工作。
（2）、检索查询：按照各种组合条件对图书借阅情况查询，也可以进行模糊查询。
（3）、借书统计：统计各类书借阅情况，借阅次数；统计个人借书情况，打印日常报表。
（4）、定期整理图书借阅信息：将还书情况总结整理后彻底删除。
此外，图书管理人员还要定期做整理图书资料的全部图书清单、分类印图书清单、借阅清单以及整理填写各种报表等工作。
图书馆需求分析说明文档
图书馆信息系统需求说明文档一、系统需求收集1.该系统主要的有五大功能模块，分别为：系统管理、书籍管理、读者管理、借阅管理、系统融帮助。
二、系统用况图三、系统各模块的活动图系统管理模块1.增加和删除用户功能：添加或删除系统管理员和用户，并显示到用户列表输入项；用户名和密码输出项：用户删除错误信息和用户成功信息2.用户修改密码功能：修改用户原始密码，需输入正确的原始密码才能修改输入项；用户名和原始密码、新密码输出项：更改密码成功提示或者修改失败信息3.系统初始化功能：清楚数据库中的数据，设置用户信息表中的默认用户为admin和system4.退出系统功能：退出图书馆理系统书籍管理1.书籍信息管理功能：对图书进行添加、删除、修改、查询，修改或删除可以先进行查询，然后再进行操作输入项；图书相关信息输出项：添加、修改、删除、查询所得结果显示到相应的窗体中2.书籍类别管理功能：添加、删除、修改图书类别信息输入项：类别信息输出项：显示错误信息或者显示到对应的表中3.出版社资料管理功能：添加、删除、修改出版社信息输入项：出版社信息输出项：显示错误信息或者显示到对应的表中4.注销图书功能：当书不再使用或者丢失时可进行注销操作输入项：注销的图书信息、图书注销数量、图书注销时间输出项：显示错误信息或者显示注销成功信息5.注销书籍的选择列表融入第四步中，即在注销主界面中添加相应的查询条件进行查询。
读者管理1.读者信息管理2.读者类别管理借书管理1.数据库逻辑设计CDM2.数据库物理设计PDM3.具体表的信息如下用户表读者信息表用户类别表罚款信息表借书信息表还书信息表出版社类别表注销信息表图书信息表图书类别表。
图书管理系统需求分析
图书管理系统需求分析目录1、目标2、用户特点3、需求概述4、顶层数据流图5、系统功能框架结构6、数据6。
1、静态数据6。
2、动态数据7、功能需求7.1、功能划分7.2、功能描述7.3性能需求8、安全性需求9、故障处理10、外部接口需求10.1、硬件接口10。
2、软件接口1、目标本系统通过计算机技术实现图书信息和用户信息的管理，包括如下目标：①减少人力成本和管理费用；②提高信息的准确性和信息的安全;③改进管理和服务；④良好的人机交互界面，操作简便；2、用户特点本系统的最终用户是面向管理员（图书馆管理员、其他管理人员和维护人员）和读者（教师、学生），读者不一定具有计算机基础知识和操作计算机的能力，是经常性用户。
但是系统维护人员和管理人员必须是具有一定计算机知识的人员,熟悉操作系统和数据库，是间隔性用户。
3、需求概述在图书管理系统中，管理员为每个读者建立一个账户,账户内存储读者个人的详细信息，并依据读者类别的不同给每个读者发放借书卡（提供借书卡号、姓名、部门或班级等信息，）。
读者可以凭借书卡在图书馆进行图书的借、还、续借、查询等操作，不同类别的读者在借书限额、还书期限以及可续借的次数上要有所不同。
借阅图书时，由管理员录入借书卡号，系统首先验证该卡号的有效性,若无效，则提示无效的原因；若有效，则显示卡号、姓名、借书限额、已借数量、可再借数量、历次借书情况等信息,本次实际借书的数量不能超出可再借数量的值。
完成借书操作的同时要修改相应图书信息的状态、读者信息中的已借数量、在借阅信息中添加相应的记录。
归还图书时，由管理员录入借书卡号和待归还的图书编号，显示借书卡号、读者姓名、读书编号、读书名称、借书日期、应还日期等信息，并自动计算是否超期以及超期的罚款金额，若进行续借则取消超期和罚款等信息；若图书有损坏,由管理员根据实际情况从系统中选择相应的损坏等级，系统自动计算损坏赔偿金额.完成归还操作的同时，修改相应图书信息的状态、修改读者信息中的已借数量、在借书信息中对相应的借书记录做标记、在还书信息中添加相应的记录。
图书管理系统Rose模型设计图
Rose顺序图图1.4增加书目条款信息的Sequence图: Librarian:FindTitleDialog: Title :UpdateTitle...: Title : Item开始时进行查找，按书名查找，然后点击OK按钮可以对图书信息进行更新，更新后将信息返回到图书信息库中，同时书目条款信息中的图书基本信息将和图书信息库保持一致。
如果要添加书目条款信息，可以点击添加按钮，然后对条款信息添加，完成后保存信息。
同时要在图书信息库中添加相关条款信息，对信息更新。
增加书目的Sequence 框图如图1.5：: TitleFrame : Title : Item : LibrarianCheckif alreadyexistCreateTitle anditemobjectsStoreitems andtitle图1.5增加书目的Sequence在增加书目之前首先要检查书库中是否有要增加的这本书，若没有就在库中添加，同时创建条款信息和书目名称并保存。
第一步要点击添加按钮，然后查找书目名称和检索号，没有找到即可添加，创建一个新的名称和条款信息，填写并保存。
借阅书籍的Sequence 框图如图1.6：要借阅图书由图书管理员点击查找标题按钮，进入借阅条款界面，之后再进行查找，找到书籍之后将书的名称返还给借阅者，也可以直接点击查找按钮。
若要查看该书的详细信息则点击OK按钮，系统将标题信息返还，可以查看各条款信息。
图书管理员同时可以查看借阅者的信息，点击查找借阅者信息按钮，进入借阅条款界面，之后再进行查找，也可以直接进行查找，进入查询借阅者信息界面，按姓名查找，找到后将信息返还，对其中的各条信息进行选择，如果该用户要借阅图书则点击OK按钮，图书即被借出，同时信息被保存。
系统将更新这本书的信息，将其状态置为已借出，并更新用户的信息，在其已借书目当中增加该本书。
: Librarian: Title: FindBorrowe... : BorrowerInf...: Item : Loan: LendItemFrame: FindTitleDialog图1.6对书籍进行预约的Sequence 框图如图1.7：: Librarian: Reservation...: FindTitleDialog: Title: FindBorrowe... : BorrowerInf...: Reservation。
图书管理系统需求分析
图书管理系统需求分析1. 引言图书管理系统在现代图书馆中起到了重要的作用。
它能够帮助图书馆管理人员高效地管理图书的借阅和归还，同时也能方便读者查询图书信息和借阅图书。
本文将对图书管理系统的需求进行分析，以确保系统能够满足用户的需求并提供良好的用户体验。
2. 功能性需求2.1 图书管理•系统管理员能够添加、编辑和删除图书信息。
•系统管理员能够将图书分类保存并进行管理。
•系统管理员能够在系统中记录图书的借出和归还情况。
2.2 读者管理•系统管理员能够添加、编辑和删除读者信息。
•读者能够注册账户并登录系统。
•读者能够查询图书信息并查看图书的借阅情况。
2.3 借阅管理•读者能够借阅图书并在规定时间内归还。
•系统能够自动计算图书的借阅期限，并在逾期时产生相应的提示。
•系统能够记录读者的借阅历史，并生成相应的报表。
3. 可靠性需求3.1 数据安全性•系统能够确保图书信息和读者信息的安全性，防止未经授权的访问和篡改。
•系统能够进行数据备份，以防止数据丢失或损坏。
3.2 系统稳定性•系统能够处理并发操作，确保在多用户同时使用时不会出现故障或数据错误。
•系统应具有高可用性，能够24小时持续运行，不会因为系统故障而导致长时间无法使用。
4. 可用性需求4.1 用户友好性•系统应具有良好的界面设计，易于操作和理解。
•系统应提供帮助文档和操作指南，方便用户使用和解决问题。
4.2 响应时间•系统应能够快速响应用户的请求，减少等待时间。
•系统应能够处理大量数据并保持良好的性能，避免出现卡顿或响应缓慢的情况。
5. 维护性需求5.1 系统更新•系统应具有良好的扩展性，能够方便地添加新的功能和模块。
•系统应能够进行在线更新，以保持系统的最新版本和功能。
5.2 故障排查•系统应提供错误日志和异常报告，方便系统管理员进行故障排查和修复。
6. 总结通过对图书管理系统的需求分析，我们可以确定系统需要支持图书管理、读者管理和借阅管理等功能。
UML实践学习系列3-利用Rose创建网上书店系统的用例模型
2.10 利用Rose创建网上书店系统的用例模型（1）数据流图是一种结构化需求分析工具，而用例模型多用在面向对象需求分析方法中。
用例图是UML中的一种动态图，用于定义系统的行为，并展示操作者与用例之间的相互作用。
本节将具体介绍如何用Rose来创建网上书店系统的用例模型。
创建用例模型时首先要确定用例的操作者，即系统的使用者。
比如，在某高校的"教务管理系统"中，学生、教师和教务工作人员都可能成为用例的操作者。
在识别和判断操作者时要注意以下两点。
(1) 操作者处于系统之外，即操作者本身并不是系统的组成部分，而是与系统进行交互的外界事物。
(2) 操作者与系统之间要进行有意义的交互。
也就是说，操作者向系统发出请求后，系统要给出相应的回应。
识别出操作者后，可以把操作者所执行的一系列系统功能归结为一个个用例。
识别用例时还要注意，用例是站在用户的角度对系统进行的描述，要尽量使用业务语言。
此外，每个用例应该针对一个可测量的任务或目标，即用例之间应该是独立的。
通常软件开发人员可以从需求的描述中提取用例，对于一个独立的事件，只要找到它的操作者、操作者的行为以及行为的对象就可以定义一个用例了。
用例模型不仅包括用例图，还包括与用例图相关的文字性描述。
因此，在绘制完用例图后，还要对每个用例的细节做详细的文字性说明。
可以使用Rose来创建用例模型。
Rational Rose 2003中提供的用例图的建模符号以及对符号的相关描述如图2-26所示。
用例模型可以建立在不同的层次上，具有不同的粒度。
顶层用例图比较概要地描述系统的结构和功能，底层用例图对顶层用例图中的用例进行细化。
下面我们以创建网上书店系统的顶层用例模型为例，介绍如何运用Rational Rose 2003创建用例模型。
(1) 创建一个名为"网上书店系统.mdl"的Rose模型文件。
(2) 在用例视图下，创建一个用例图。
右击"Use Case View"，选择"Use Case Diagram"，如图2-27所示。
UML建模实例设计—图书管理系统
Rational Rose建模工具及实例设计—图书管理系统一、图书管理系统的需求分析（一）系统功能模块对于图书管理系统进行详细了解和分析，一个功能完全，满足基本需要的系统，必须包括以下的几个模块。
（1）基本数据维护功能模块（2）基本业务功能模块（3）数据库维护功能模块（4）信息查询功能模块（5）安全/使用管理功能模块（6）帮助功能模块1、基本数据维护功能基本数据维护功能模块，如图7图7基本数据维护功能模块2、基本业务功能需求模块基本业务功能需求功能模块，如图8图8基本业务功能需求功能模块（二）数据库维护功能数据库维护功能模块，如图9：图9数据库维护功能模块3、查询功能需求查询功能需求模块图，如图10：图10查询功能需求4、安全使用管理功能需求安全使用管理功能需求模块图，如图11：图11安全使用管理功能需求二、系统的UML基本模型（一）用例设计介绍选择菜单[File-New]打开如图12所示的“Create New Model”对话框，点击[Cancel]按钮。
此时，Rational Rose会自动加载本身的一些构架模型。
加载完成后，就可以开始设计自己的模型，在此之前保存该模型，并将该模型取名为“图书管理系统”。
1、确定系统用例设计的内容图书管理系统用于对书籍的借阅以及对读者信息进行统一的管理，凡是有关这些操作的内容都属于系统的范围，比如读者要借书、还书、预留书籍，工作人员查看读者信息了查看书籍信息等。
2、对参与者的确定需要分析系统设计的问题领域，明确系统运行的主要任务。
根据图书管理系统的需求分析，可以得到如下任务：●读者要借书籍●读者要还书籍●读者要预留书籍●读者要撤销预留书籍●工作人员根据读者要求提供服务●工作人员进行查询，修改信息这个用例图的参与者严格说有两个，一个是图书馆工作人员，一个读者，而实际系统使用的主要操作者是图书馆工作人员，读者没有操作系统的权限，只是想工作人员提供请求服务的信息。
图书管理系统需求分析报告分析
图书管理系统需求分析报告分析在当今数字化和信息化的时代，图书管理系统对于图书馆的高效运作和服务质量的提升起着至关重要的作用。
为了更好地理解和满足用户的需求，对图书管理系统进行深入的需求分析是必不可少的。
一、图书管理系统的背景和目标随着图书馆馆藏规模的不断扩大和读者需求的日益多样化，传统的手工管理方式已经难以满足现代化图书馆的管理要求。
图书管理系统的目标是通过信息技术手段，实现图书的采编、典藏、流通、检索等业务的自动化和信息化，提高工作效率，优化服务质量，为读者提供更加便捷、高效的服务。
二、用户需求分析（一）读者需求读者是图书管理系统的主要服务对象，他们的需求主要包括以下几个方面：1、便捷的图书检索功能，能够快速准确地找到所需图书。
2、清晰的图书借阅规则和流程，方便办理借阅手续。
3、个性化的推荐服务，根据读者的阅读历史和兴趣偏好为其推荐相关图书。
4、在线预约和续借功能，减少到馆次数，节省时间。
（二）图书馆工作人员需求图书馆工作人员包括采编人员、流通人员、管理人员等，他们的需求主要有：1、高效的采编系统，能够方便地录入新书信息，进行分类和编目。
2、准确的流通管理功能，包括读者信息管理、图书借阅和归还记录等。
3、统计分析功能，帮助了解图书的借阅情况、读者的借阅偏好等，以便优化馆藏结构和服务策略。
（三）图书馆管理层需求图书馆管理层需要通过图书管理系统获取全面、准确的业务数据，以支持决策制定和管理评估。
他们关注的需求包括：1、馆藏资源的整体情况，如各类图书的数量、借阅率等。
2、工作人员的工作绩效评估数据。
3、系统的运行成本和效益分析。
三、功能需求分析（一）采编管理功能1、新书采购计划制定和采购流程管理。
2、新书信息录入，包括书名、作者、出版社、ISBN 号等。
3、图书分类和编目，按照一定的分类标准对图书进行分类，并为每本图书赋予唯一的编目号码。
（二）典藏管理功能1、馆藏图书的位置管理，包括书架号、库室等信息的记录和维护。
网上书店需求分析(UML,图表,Rose)
6.1JAVA代码生成............................................................................................... 18 6.2 逆向工程...................................................................................................... 23
5.5 类图.............................................................................................................. 16 5.5.1 系统类图.......................................................................................... 16
2.系统总体的功能需求 .......................3
2.1 用户接口模块................................................................................................ 3 2.2 管理员接口模块............................................................................................ 3 2.3 数据服务模块................................................................................................ 3
图书管理系统需求分析
图书管理系统需求分析1. 引言本文档对于设计和开发一个图书管理系统进行了需求分析。
该系统旨在帮助图书馆实现图书的管理和检索，提高图书馆的工作效率和用户体验。
本文档主要包括用户需求、功能需求和非功能需求三个方面的分析。
2. 用户需求2.1 用户角色图书管理系统主要面向以下几类用户：•管理员：负责系统的配置、用户管理、图书管理等操作。
•图书管理员：负责图书的借书、还书、归还等操作。
•读者：负责查询图书信息、借还图书等操作。
2.2 用户需求列表用户需求编号用户需求描述UR-001 管理员能够登录系统并进行账户管理UR-002 图书管理员能够登录系统并进行图书管理操作UR-003 读者能够登录系统并进行图书查询、借还操作UR-004 管理员能够配置系统参数，例如图书可借阅期限等UR-005 图书管理员能够管理图书借还记录UR-006 系统能够提供图书的模糊查询功能UR-007 系统能够自动生成图书的条形码UR-008 系统能够提供图书的分类管理功能UR-009 系统能够提供图书的检索功能UR-010 读者能够查看自己的借阅记录3. 功能需求3.1 用户认证与权限管理功能•系统提供用户注册和登录功能，用户可以用用户名和密码登录系统。
•系统需要提供管理员账户，并保证管理员账户的安全性。
•管理员能够添加、修改和删除用户账户，并设置用户的权限。
3.2 图书管理功能•管理员可以添加、修改和删除图书信息，包括图书名称、作者、出版社等信息。
•管理员可以设置图书的可借阅期限和归还期限。
•管理员可以对图书进行分类管理，并为图书分配分类标签。
•图书管理员可以进行图书的借阅和归还操作，并记录借阅历史。
3.3 图书查询功能•用户可以根据图书名称、作者、出版社等信息进行模糊查询。
•系统需要提供图书的分类检索功能，允许用户通过分类标签进行检索。
•用户可以查看图书的详细信息，包括图书封面、书籍简介等。
3.4 借还图书功能•读者可以查询自己的借阅记录，并进行图书的归还操作。
java rose图书管理系统UML报告说明
系统涉及总体信息
① ② ③ ① ② ③
借阅者： 借书 还书 书籍预定 图书馆管理员： 书籍借出处理 书籍归还处理 预定信息处理
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
系统管理员： 增加书目 删除或更新书目 增加书籍 减少书籍 增加读者帐户信 息 删除或更新读者 帐户信息 书籍信息查询 读者信息查询
系统的参与者
图书馆管理系统的参与者： ① 读者（借阅者） ② 图书馆管理员 ③ 图书馆管理系统维护者 （系统管理员）
系统的用例
1. 借阅者请求服务的用例 2. 图书馆管理员处理借书、还书等的用 例 3. 系统管理员进行系统维护的用例
（1求分析
系统功能需求为： （1）借阅者可以通过网络查询书籍信息和预 定书籍。 （2）借阅者能够借阅书籍和还书。 （3）图书管理员能够处理借阅者的借阅和还 书请求。 （4）系统管理员可以对系统的数据进行维护 ，如增加、删除和更新书目，增加、删除和更 新借阅者帐户，增加和删除书籍。
系统功能
主要任务
（3）系统管理员进行系统维护的用例
使用Rational Rose绘制类图的步骤
1. 创建实体类图 2. 创建边界类图 3. 创建控制类图
（1）创建实体类图
（2）创建边界类图
（3）创建控制类图
（4）创建顺序图
系统管理员进入维护界面增加书目信息，在标题中查找。如果找着位置就添加数目号和题目。 系统管理员进入维护界面增加书目信息，在标题中查找。如果找着位置就添加数目号和题目。
查看借阅列表
登录顺序图
搜索书籍
谢谢大家
应用面向对象技术与UML方法分析图书管理系统( 需求)
3.找谁
二、 UML静态模型—类图回顾 1.类图概念 类图描述了系统中的类及其相互之间 的各种关系，其本质反映了系统中包 含的各种对象的类型以及对象间的各 种静态关系（关联，子类型）。
一、UML静态模型—类图回顾
类图图符表示：
类名
WashingMachine
简单名 路径名 公有（+） 私有（-） 受保护（#）
1.“借阅者查找图书”用例描述
基本工作流程如下： ① 借阅者希望通过系统查询图书的信息。 ② 借阅者通过自助系统的用户界面SearchBookWindow录入图书的 ISBN/ISSN号，请求查找图书信息。 ③ 用户界面SearchBookWindow根据图书的ISBN/ISSN号将Book类实例 化，并请求图书信息。 ④ Book类实例化对象根据图书的ISBN/ISSN号加载图书信息，并提供 给用户界面SearchBookWindow。 ⑤ 用户界面SearchBookWindow向读者提示该图书信息。
第二步：分析需求
OOA分析过程
分析 用户 需求
系统分析员应 该深入地理解 用户需求，抽 象出目标系统 的本质属性， 并用模型准确 表示来 ；另 外要向领域专 家学习。
识别 类与 对象
确定问 题域中 的类和 对象
确定对 象的内 部特征
确定对 象的属 性的操 作
识别对 象之间 的关系
分类关系(一般 /特殊)、组成 关系(整体/部 分)，还有反映 对象属性之间 联系的实例连 接、反映对象 行为之间依赖 关系的消息等
借阅者进行的活动
用例
查找图书 登陆系统 查询个人信息 预定图书 借阅图书 归还书籍
可以通过图书名称或ISBN/ISSN号查找图书的详 细信息 能够根据图书证编号和相关密码登陆自助机器， 查询图书信息、个人信息和进行图书预定。 每个借阅者都可以通过自主机器在登陆后查询自 己的信息，但是不允许在未授权的情况下查询其 他人的信息。 登陆自助机器后，借阅者可与预定相关书籍。 可以通过图书管理员借阅相关书籍。 通过图书管理员归还书籍，如果没按时归还或书 籍损坏，需要缴纳罚金。
图书管理系统的uml建模
图书管理系统的UML建模设计以图书管理系统为例，结合Ratioｎal Rose２0０３工具软件绘制图形,详细阐述ＵML 的建模过程。
1需求分析描述图书信息管理系统是使用计算机实现图书大量信息处理的电子档案管理系统，在本系统中主要满足借书者、图书管理员和系统管理员3方面的需求。
对借书者来说主要是查询个人信息、查询图书信息、预定当前正在被别人借阅的图书、借阅图书和返还图书等；图书管理员是系统的主要使用者，负责借书处理和还书处理,当读者预定的图书借出给定预定者后取消图书预定;系统管理员主要负责系统的维护工作,涉及到读者信息管理,图书信息管理,系统状态维护等.２模型建立1）用例模型的建立本系统共设置四个活动者。
分别是TT_Peoｐle、TT_Ｒegistｒaｒ、TT＿Ｒｅade ｒ和TT_Datａbaｓe．其中TT＿People泛指与系统发生关系的人；TＴ＿Ｒegis ｔrar为系统管理员,负责添加、修改图书信息;ＴT_Ｒeａder为所有读者,读者可能发生借书、续借、还书的行为;TT_Dataｂasｅ为存储各种信息的数据库对象.另：考虑到现实图书馆中还存在“图书馆管理员”这一角色，但其所起的作用仅为代替读者完成各种系统操作,故没有设置此活动者.系统中共有五个用例．TT_Aｄｄｉnｆｏ、TＴ_Ｍｏdifyinfo、TT_Borrow、TT_Ｒenew和TT_Reｔurn。
TT＿Aｄdiｎfo表示管理员添加图书信息；TT＿Moｄifyinfo表示修改图书信息；TT_Borｒｏw表示读者借阅图书;TT_Ｒenｅw表示读者续借图书;TT_Ｒetuｒｎ表示读者归还图书。
用例图如图2所示。
图书管理系统协作图读者借书协作图管理员修改读者信息协作图读者预定协作图图书管理系统对象图图书管理系统类图在用例分析基础上，根据需求可建立起系统的静态数据模型,即建立系统类图，以及相关的关系和方法。
在面向对象分析中，一般只考虑与问题描述域和系统功能相关的对象.在对系统进行分析时,这里把系统的类对象抽象为图书管理、图书流通两方面.针到这两部分可以分化为以下相关类：图书类(lib_Book)、图目类(lib_Cateｇorｙ）、订书类(ｌib＿Order)、报表类（ｌib＿Fｏrｍ）、读者类(liｂ_Reａder）、流通书类(lib_CirBook)、部门类(lｉb_Depa ｒtｍent)、出版社类(lｉｂ_Publish）等。
图书管理系统ROSE过程
图书管理系统ROSE过程计算机科学系卢春和第一部分初步的ROSE需求分析的基本操作以下操作以业务建模为例，初步接触Rose的过程一、在USE CASE视图建立新的包New->Package->命名为：图书业务二、建立图书管理用例图及分支图：数据维护、基本业务、数据库维护、信息查询、安全管理、帮助系统，并增加用户：读者、图书管理员、系统管理员、馆领导三、建立图书管理系统用例关系图四、建立图书管理活动图1、在图书业务建立活动图：管理过程2、建立泳道：读者、图书管理员、系统管理员、馆领导3、建立活动图4、增加预留图书功能五、子系统的用例：数据库维护六、修改系统用例增加用户****体会××1、初次接触Rose，发现是比较容易上手；2、刚开始业务建模，很多地方误用了系统级的标识；3、对各种图的使用对象及作用还很模糊，好在是业务分析，不影响交流效果，建议初学不要从系统级用例开始；4、系统与子系统应该如何表示？用例图还是其他？第二部分图书管理模拟系统的分析过程准备：关于UML的分析过程的讨论（网络论坛）（1）商业建模，主要任务是尽可能准确的描述业务，目的是让所有的开发人员比较深入的了解业务的需要，成果是商业逻辑的详细文档（2）用例分析，主要以用户的角度分析出系统的大体功能，粗略的划分出功能模块，目的是让客户和开发员了解系统将要实现的功能概要,成果是用例图及文字描述（3）模块分析，具体分析以上所划分的各个模块大概的流程，目的是描述单个模块的流程，成果是描述各个模块流程的活动图（流程图）及文字描述（4）交互分析，主要分析用户的怎么跟系统进行交互的，成果是用户与系统交互的顺序图及文字描述（5）根据以上分析的内容和经验构造出一些基本的类，得到一些简单的类图（6）根据这些类图和交互分析细化出一些顺序图和协作图（7）再次细化比较关键的类，得到相关的属性和方法，某些用状态图描述之（8）分析这些类，仔细找出他们之间的关系，得到比较清晰的类图和文字描述（9）具体设计每一个类与《UML与Rational Rose 2002 从入门到精通》所述的比较**RUP相关阶段及里程碑（据《UML与Rational Rose 2002 从入门到精通》）阶段里程碑-开始®产生业务模型®使用角色及用例®商业用例图®部分活动框图阶段里程碑-细化®总含计划-分析-结构性设计®系统用例图®顺序图®协作图®状态图®风险分析及评审®类框图阶段里程碑-构造阶段✹细化系统用例✹细化活动图-顺序图-协作图-状态图✹创建类框图✹建立组件图✹产生代码✹测试阶段里程碑-交付✹完成软件✹完成文档✹完成手册✹更新开发图✹培训用户*比较结论：1、一般的描述中比较容易略业务建模一、图书管理模拟系统的描述1、典型描述一般地，由系统最终用户的代表写出文本形式的需求规范文档。
图书馆UML课程设计rose
目录第一章引言 (1)1.1 目的及范围 (1)1.2 术语 (1)1.3 文档结构 (1)第二章需求说明 (2)2.1 系统参与者 (2)2.2 系统用例 (2)2.3 补充规格说明 (6)2.4 业务规则 (7)2.5 领域对象分析 (7)2.6 系统顺序图 (9)第三章架构设计说明 (10)3.1 逻辑视图 (10)3.2 进程视图 (11)3.3 开发视图 (11)3.4 物理视图 (13)3.5 用例视图 (15)第四章用例实现 (16)4.1 图书入库实现 (16)4.2读者借书实现 (17)4.3 处理罚金实现 (19)4.4读者预订实现 (20)第五章设计类说明 (22)5.1 Book (22)5.2 Reader (22)5.3 administrator (23)5.4 Librarier (23)5.5 AddReader (24)5.2 物理包设计 (25)参考文献 (26)心得体会 (27)第一章引言1.1 目的及范围通过“图书馆管理系统”UML建模过程了解面向对象的系统分析与设计方法，完成对图书馆管理系统大部分主要业务的文档建模。
1.2 术语UML：（Unified Modeling Language的缩写）统一建模语言,是用来对软件密集系统进行可视化建模的一种语言用例：用文本形式的情节描述，广泛应用于需求的发现和记录工作中。
顺序图（SSD）：SSD展示了直接与系统交互的外部参与者，把系统的应用视为黑盒。
4+1视图：四种主要表现系统的框架视图，包括逻辑视图、进程视图、开发视图、部署视图。
再加上一个物理包图.1.3 文档结构此文档系统的规格说明还部分分析了图书馆管理系统的用例、用例实现、类图、类包、4+1逻辑框架设计图。
详细分析了系统中的类与类的关系,写出了在实际开发中要实现的方法。
第二章需求说明2.1 系统参与者Librariary图书馆系统的图书管理员、负责书籍的外借与归还。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图书馆管理系统需求分析
1、背景：
学校的图书馆现在仍然在使用传统的卡片管理者所有的图书和读者信息，但随着图书和读者的数量越来越多，图书馆工作人员的工作量也越来越大，而且还经常出现管理混乱的情况，比如书明明放在那，但是却查找不到。
学校的领导终于决定要使用现代技术手段对图书馆进行管理——开发一套图书馆信息管理系统。
2、初始需求：
这是一个图书馆信息管理系统
（1）、图书管理员是图书馆员工。
他们的主要工作就是和图书、读者打交道，并在软件系统的支持下工作。
（2）、图书管理员负责新书的购买和登记，每一种图书可以购进多本书。
（3）、图书管理员对图书进行加工处理，给每本书添加条码号和索取号，条码号在图书馆中是唯一的，可以唯一确定具体一本图书。
索取号主要由分类号和出版日期组成。
（4）、图书管理员对加工好的图书书目信息进行登记。
（5）、图书管理员对本馆读者进行管理，办理读者证，并对读者信息进行登记。
（6）、图书管理员对读者办理借书业务，将图书借给读者，并登记借阅信息，同时检查读者预定信息，如果有相应预定信息，则进行预定取消处理。
（7）、图书管理员对读者办理还书业务，将读者还回的图书从新放回图书馆，并登记还书信息。
（8）、图书管理员对读者办理预定业务，并登记预定信息。
（9）、当旧书破旧不堪时，图书管理员可以把它们从图
书馆中剔除，并登记剔除信息。
（10）、所有图书和读者信息要能够方便地进行查询。
（11）、系统能够运行在所有流行的技术环境中，包括UNIX、Windows和OS/2等，并有一个现代的图形用户界面。
（12）、系统容易扩展新功能。
3、借书业务用况描述：
1、读者提出借书请求，提交借阅证和图书给图书管理员；
2、图书管理员检查读者证，如果有效则可以进行借阅；
3、图书管理员检查借阅证，如果有效则可以进行借阅；
4、图书管理员对读者和图书进行借阅登记；
5、图书管理员检查预定信息，如果有预定信息则取消预定；
6、书管理员把图书和借阅证交回读者，借阅结束。
附录：
rational 基础
一、Rational Rose简介
Rational Rose 是分析和设计面向对象软件系统的强大可视化工具，支持UML、支持正、逆向工程，可以通过建立系统模型生成系统代码框架，利用模型可以方便的捕获系统设计缺陷，保证系统设计结构合理，同时可以方便利用生成的系统代码框架快速实现系统设计。
二、 主程序窗体
三、Rose模型视图
Rose 模型的四个视图是：Use case视图、Logical视图、Component视图和Deployment 视图。
每个视图针对不同的对象，具有不同的用途。
1．Use Case 视图
Use Case 视图包括系统中的所有角色、用况和用况框图等，Use Case视图是系统中与实现无关的视图，从用户的角度去描述和分析系统。
主要关注系统功能的高层形状，而不关注系统功能具体实现方法。
2．Logical View视图
Logical View视图从开发人员的角度去描述和分析系统，关注系统中如何实现使用用况中提出的功能，开发人员可以构造系统的详细设
计。
3．Component视图
Component视图包含模型代码库、可执行文件、运行库和其他组件的信息，可以了解系统的实际结构，组件间的编译顺序。
4．Deployment视图
Deployment视图关注系统的实际物理部署，描述系统运行环境和结构。
四、Use case 框图工具栏说明
五、State/Activity 框图工具栏说明
六、类框图工具栏说明
七、Collaboration 框图工具栏说明
八、Sequence 框图工具栏说明
对象
对象消息
对象反身消息
对象返回消息
对象删除，生命周期结束
对象过程调用
对象异步消息
锁住选中项目
九、Sequence 框图工具栏说明
十、Deployment 框图工具栏说明。
