第五章 垂直运输机械 (1)JJ30型井架装拆施工方案
垂直运输施工方案
垂直运输施工方案 - 百度文库一、垂直运输施工机械选择构思根据JG88－92《龙门架及井架物料提升机安全技术规范》规定：物料提升机是指额定起重在2000kg以下，以地面卷扬机为动力，指以卷扬机为牵引动力，由底架、立柱及天梁组成架体，吊笼沿导轨升降运动，垂直输送物料的起重设备。
二、提升的结构与技术要求物料提升机由架体，提升与传动机构，吊蓝、稳定机构、安全保护装置和电气控制系统组成。
物料提升机结构的设计和计算应符合GBJ17《钢结构设计规范》、GB/T13752《塔式起重机设计规范》和JGJ88《龙门架及井架物料提升机安全技术规范》等标准的有关要求。
本工程采购正规厂家生产有质量保证的物料提升机。
（一）架体：架体的主要构件有底架、立柱、导轨、天梁。
（二）提升与传动机构1、卷扬机是物料提升机主要的提升机构。
因为本工程在30m以下用的是低架提升机，因此选用摩擦式卷扬机。
卷扬机卷筒应符合下列要求：卷扬机卷筒边缘外周至最外层钢丝绳的距离应不小于钢丝绳直径的2倍，且应有防止钢丝绳滑脱的保险装置，卷筒与钢丝绳直径的比值应不小于30。
2、滑轮与钢丝绳：装在天梁上的滑轮称天轮，装在架体底部的滑轮称地轮，钢丝绳经过天轮、地轮及吊蓝上的滑轮穿绕后，一端固走在天梁的销轴上，另一端与卷扬机卷筒锚固。
滑轮按钢丝绳的直径选用。
3、导靴：是安装在吊蓝上沿导轨运行的装置，可防止吊蓝运行中偏移或摆动，保证吊蓝垂直上下运行。
4、吊蓝：装载物料沿提升机导轨作上下运行的部件。
吊蓝的两侧设置高度不小于1m的安全挡板或挡网。
三、提升机的稳定物料提升机的稳定性能主要取决于提升机的基础、附墙架、缆风绳及地锚。
1、基础应符合以下规定：（1）土层压实后承载力应不小于80kpa，（2）浇筑C20砼厚度不小于300mm；（3）基础表面应平整水平度偏差不大于10mm；（4）基础应有排水措施。
距基础边缘5m范围内开挖沟槽或有较大振动的施工时，必须有保证架体稳定的措施。

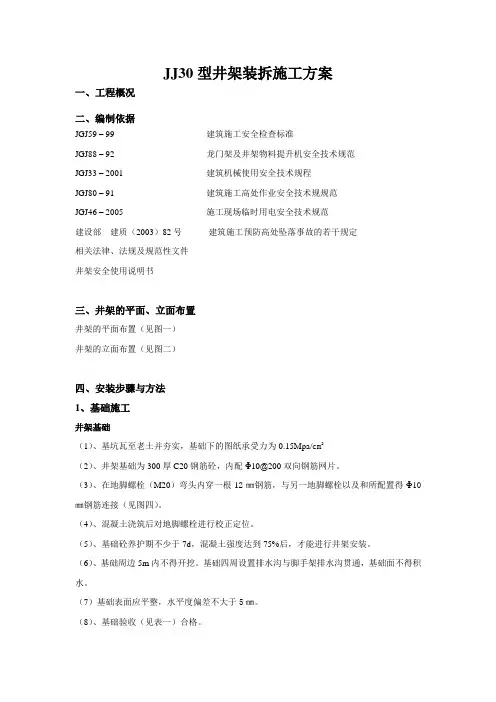

JJ30型井架装拆施工方案
JJ30型井架装拆施工方案一、工程概况二、编制依据JGJ59 – 99 建筑施工安全检查标准JGJ88 – 92 龙门架及井架物料提升机安全技术规范JGJ33 – 2001 建筑机械使用安全技术规程JGJ80 – 91 建筑施工高处作业安全技术规规范JGJ46 – 2005 施工现场临时用电安全技术规范建设部建质（2003）82号建筑施工预防高处坠落事故的若干规定相关法律、法规及规范性文件井架安全使用说明书三、井架的平面、立面布置井架的平面布置（见图一）井架的立面布置（见图二）四、安装步骤与方法1、基础施工井架基础（1）、基坑瓦至老土并夯实，基础下的图纸承受力为0.15Mpa/cm2（2）、井架基础为300厚C20钢筋砼，内配Φ10@200双向钢筋网片。
（3）、在地脚螺栓（M20）弯头内穿一根12㎜钢筋，与另一地脚螺栓以及和所配置得Φ10㎜钢筋连接（见图四）。
（4）、混凝土浇筑后对地脚螺栓进行校正定位。
（5）、基础砼养护期不少于7d，混凝土强度达到75%后，才能进行井架安装。
（6）、基础周边5m内不得开挖。
基础四周设置排水沟与脚手架排水沟贯通，基础面不得积水。
（7）基础表面应平整，水平度偏差不大于5㎜。
（8）、基础验收（见表一）合格。
卷扬机基础（1）、卷扬机基础为200厚C20,130㎝×130㎝素砼台。
其标高以卷扬机不积水，卷扬机钢丝绳在地表20㎝以上不拖地、不积水运行为准。
（2）、卷扬机基础内插（插入砼台≦15㎝）4 ~ 5根Φ48×3.5的钢管，打入底层1.5m深，用于基础的锚固。
2、安装前的检查（1）、检查基础的尺寸是否正确，地脚螺栓的长度、结构、规格是否正确，混凝土的养护是否达到定期，水平度是否达到要求（用水平仪进行验证）（见表二）。
（2）、检查卷扬机是否完好，刹车开、闭是否可靠，地锚拉力是否达到要求。
电压是否在380V±5%之内，电机转向是否符合要求。
（3）、检查钢丝绳是否完好，规格是否正确。
垂直运输机械安装和拆卸工程施工方案
垂直运输机械安装和拆卸工程施工方案垂直运输分析建筑施工期间的垂直运输组织是整个工程能否顺利实施的关键，运输组织的合理与否直接影响运输效率，从而影响整个施工进度。
如果组织不合理，就会出现人员和材料上不去，运输不及时而出现窝工的问题。
作为工程的总承包商必须综合各相关专业的运输需求，合理选择和布置垂直运输设备，并根据不同施工阶段和不同运输设备，通过合理计算和细致分配，对垂直运输组织进行统一的规划。
本工程拟按地下结构、主体结构、装饰装修三个阶段投入机械设备，主要的大型机械有：塔吊、汽车吊、物料提升机、混凝土汽车泵。
结合本工程的实际情况，对施工期间大量施工人员、材料和设备的垂直运输方式进行统一规划，具体如下。
垂直运输方式规划表根据上表中垂直运输设备的选择，各专业垂直运输策划如下：1、土建结构：加工好的钢筋、模板利用塔吊吊运至施工作业面；各种强度等级的混凝土利用混凝土输送泵直接泵送至浇筑面。
2、钢结构：纯钢结构利用塔吊吊运至施工工作面。
3、装修工程：地上二次砌筑墙，运输过程中体积较大，因此为了提高运输效率，所有加气混凝土砌块利用物料提升机进行夜间倒料（仓库运用汽车坡道运料）。
砌筑砂浆采用成品砂浆，利用物料提升机运输至相应楼层；地面细石混凝土及水泥砂浆的方量较少，可人工利用小推车由物料提升机向上运输；其他零散材料如涂料、瓷砖、防火门等全部利用物料提升机向上运输至作业楼层，同时为提高效率，使用特殊制作的手推车配合。
4、机电工程。
预留预埋阶段机电工程主材采用塔吊配合卸料平台进行吊运；机电安装阶段的机电主材当塔吊可用时采用塔吊配以卸料平台吊运，塔吊拆除后采用物料提升机运输。
风口、防火阀、消火栓箱、桥架、配电箱等小型材料利用物料提升机运输；强电系统的主电缆采用物料提升机运输。
5、施工垃圾。
建筑施工中的施工垃圾也是垂直运输中的一项难题。
对此，我们在指每层内设置组合式垃圾道，将建筑垃圾直接存入地下室，再用垃圾车将垃圾运走。
井架安装与拆卸方案
井架安装与拆卸方案一、安装前的检查与准备1、井架的安装、拆卸工作应由资质的单位和操作证的人员进行，操作人员进行安装、拆卸时应戴好安全帽和高空作业系好安装带。
2、检查砼基础的制作是否按照说明书的附图（二）进行，其结构尺寸是否正确，强度是否已达到砼强度的80%以上，是否满足井架基础的技术要求规定。
二、安装1、将底盘连接板上的螺栓孔对准预埋螺栓（M20）放下，用水准仪四角校平，四角高差控制在±1.5mm以内，紧固预埋螺栓，复测四角的水平度到规定要求。
2、将吊笼放入底盘正中，请注意进料口的方向，然后取1.5m立柱两根对角安装，再取3m长主柱两根对角安装。
在短立柱上各装上两块大连接板，在每根立柱中间装两块小连接板。
先装平支撑，再装平支撑的连接板，后装斜支撑，最后安装吊笼导轨，然后拧紧每个连接螺栓，每节安装如此进行。
3、该井架安装27m高，亦可采用缆风绳，安装到顶时，装上顶立柱，上顶横梁，装上天梁。
拧紧各连接螺栓。
4、安装中严禁扩孔和开孔，各节点的连接螺栓必须紧固，不得漏装或以铅丝代替，全部安装好后必须由下至上检查每一个螺栓并确实拧紧，同时在在牙上涂以油脂以防锈死。
5、安装卷扬机，卷扬机离井架的距离应≥15m，卷扬机机座用地脚螺栓与砼地面固定与地锚连接，卷扬机绳筒中间应对准地滑轮的绳槽。
6、按附图（一）穿绕吊笼钢线绳，钢丝绳端用绳卡固定在天梁的缆桩上，钢丝绳卡数量不得少于3只，钢丝绳卡的大小应与钢丝绳直匹配，绳卡间距不得小于钢丝绳直径的6倍，安装好防坠器，安装上、下限位装置，上限位装置位置（离顶端3m），安装超重限制装置。
7、本工地井架安装高度在27m，应采用缆风绳固定架体，应做到以下几点：（1）井架缆风绳应经计算确（缆风绳的安全系数N取≥3.5）。
缆风绳应选用圆股钢丝绳，直径不得小于9mm，不得小于2组（每组4根）。
（2）缆风绳应在架体四角有横联结件的同一水平上对称设置，使其在结构上引起的水平分力处于平衡状态。
井架式物料提升机搭拆工程施工方案
井架式物料提升机搭拆工程施工方案1.工程背景与目的井架式物料提升机是一种常见的用于垂直输送物料的设备，广泛应用于工厂、仓库等场所。
然而，在一些情况下，需要对井架式物料提升机进行搭拆工程，例如设备老化、改造升级等。
本文旨在提出一种基于实际工程需求的井架式物料提升机搭拆工程施工方案，确保施工安全与效率。
2.工程准备2.1确定施工范围：根据实际工程需要，确定井架式物料提升机的搭拆范围，包括提升机的高度、宽度和长度等参数。
2.2制定工程计划：根据搭拆范围，制定详细的施工计划，包括工期安排、施工工序和材料准备等。
2.3确定施工方案：根据实际情况，选择适合的施工方法和方案，确保施工安全和效率。
3.施工流程与方法3.1施工流程：3.1.1清理工地：清理工地上的杂物和障碍物，确保施工区域清洁和安全。
3.1.2搭建支架：根据搭拆范围，搭建支架以支撑井架式物料提升机，确保施工过程中的稳固和安全。
3.1.3拆卸提升机部件：依照工程计划，拆卸井架式物料提升机的各个部件，包括电机、传动装置和支撑架等。
3.1.4检查和维修：对拆卸下来的部件进行检查和维修，确保其正常运行和使用寿命。
3.1.5安装提升机部件：根据工程要求，安装井架式物料提升机的各个部件，确保其稳固和安全。
3.1.6完善提升机功能：对安装好的井架式物料提升机进行功能调试和维修，确保其正常运行。
3.2施工方法：3.2.1使用合适的吊装设备：在拆卸和安装过程中，使用合适的吊装设备，如起重机、吊车等，确保提升机部件的安全和稳定。
3.2.2采用适当的固定措施：在安装提升机部件时，采用适当的固定措施，如螺栓连接、焊接等，确保部件的稳固和安全。
3.2.3进行必要的维修和检查：对拆卸下来的部件进行必要的维修和检查，如更换磨损的零部件、修补破损的部件等，确保其正常使用。
3.2.4定期进行功能调试：在安装好的提升机部件上，定期进行功能调试和维修，如调整传动装置的传动比、清洁电机的通风口等，确保提升机的正常运行。
垂直运输机械安装和拆卸工程施工方案
垂直运输机械安装和拆卸工程施工方案目录一、前言 (3)二、工程概况 (3)1. 工程地点 (4)2. 工程内容 (4)3. 工程目的 (5)三、施工准备 (6)1. 技术准备 (7)a. 了解施工图纸和要求 (8)b. 确定施工工艺和方法 (9)c. 编制施工预算和进度计划 (11)2. 材料和设备准备 (12)a. 确定所需材料和设备的种类、规格和数量 (13)b. 购买、租赁和验收材料和设备 (14)3. 施工队伍和人员准备 (15)a. 组建专业的施工队伍 (15)b. 对施工人员进行安全、技术交底和培训 (16)四、垂直运输机械安装 (17)1. 建筑物定位和基础处理 (18)2. 井架安装 (19)3. 传动系统安装 (21)4. 起重机械安装 (22)5. 电气系统安装 (23)6. 安全保护装置安装 (24)五、垂直运输机械拆卸 (25)1. 拆卸前的准备工作 (26)a. 清理施工现场 (27)b. 对机械进行润滑和检查 (28)2. 拆卸顺序和方法 (29)a. 按照说明书规定的顺序进行拆卸 (30)b. 注意拆卸过程中的安全 (31)3. 拆卸后的保养和运输 (32)a. 对拆卸后的部件进行保养 (34)b. 将部件运输到指定地点 (36)六、施工安全措施 (36)1. 严格遵守相关法规和规范 (37)2. 制定详细的施工安全操作规程 (38)3. 对施工人员进行安全教育和培训 (39)4. 设置必要的安全防护设施 (40)七、施工质量保证措施 (41)1. 严格按照施工图纸和技术要求进行施工 (42)2. 对施工过程进行质量检查和验收 (42)3. 对不合格的工程进行处理和改进 (44)八、施工进度计划和资源配置 (45)1. 制定详细的施工进度计划 (46)2. 合理配置施工人员和机械设备 (46)3. 控制施工进度和成本 (48)九、应急预案和风险管理 (49)1. 制定应急预案和应对措施 (50)2. 对施工过程中可能出现的风险进行评估和控制 (51)3. 及时处理施工过程中出现的问题和事故 (52)一、前言随着现代建筑事业的不断发展，高层建筑越来越多，垂直运输机械在施工过程中的重要性也日益凸显。
井架安装及拆除专项安全施工方案
井架安装及拆除专项安全施工方案编制人职务（称)审核人职务(称）批准人职务（称）批准部门（章）编制日期井架安装及拆除该工程位于嘉善西塘镇,本工程为框架砖混结构二层三层四层，建筑面积为39620.68平方米，为了认真贯彻“安全第一,预防为主”的方针政策，项目部严格按照《建筑施工安全检查标准》（JGJ59—99）,在垂直运输方面采用井架，方案如下：一、基础（1）基础面积土层压实后的承载力应不小于80Kpa；(2)采用现浇C20混凝土板块基础，事先按底座孔距离尺寸预埋底架M20*605螺栓8支，应露出地面50mm；(3）基座表面应平整，水平度偏差不大于10mm；(4）应有排水措施，距基础边缘5M范围内，开挖沟槽或有较大振动施工时，必须有保证架体稳定的措施。
二、附墙架（1）附墙架与架体及建筑之间，均应采用刚性件拉接，并形成稳定结构，不得连接在脚手架上，严禁使用铅丝绑扎。
（2)附墙架的材质应与架体的材质相同，不得使用木杆等做附墙架与金属连接。
三、井架、龙门架安装程序（1）将底座安装在基础上微作紧固，待调整好水平后将螺栓紧固；（2）在定好动力传送方向后,将滑升平台平稳地搁放在底座上，并保留地面的空距以标准节螺栓的固定工作；（3）在平台二个方孔中放入标准底节,动力方向为带地滑轮座,在经校准其中心距和垂直度的要求后采用M16螺栓带弹垫片紧固；（4）在平台上中央位置安装好后小把杆和围护栅栏及门；（5）标准节顶端应放置三角提升架并挂上0。
5T手拉葫芦各一只，其吊构与平台吊环相连，准备滑升平台的起升工作；（6）松开平台标准节中心调整螺栓，两端平稳地各站立操作人员，并同步和平衡地拉动葫芦拿掉三脚提升架；（7）利用小把柄上的手动提升机构和吊具分次提升随后的标准节(吊前应确定好标准节的上下方向面），将其固定在底节的上端，然后按前条步序将平台升至二节顶端；（8）随后在两柱中央放入吊篮底盘，组装好两旁侧榀和顶部及导向滚轮（吊篮进出料口暂不装配）（9）调整好标准节中心距后用轧头安装固定好底层围护安全栅栏，并腰部配加小支撑管紧固；在两柱和栅栏、间用钢管作落地的四道大斜角支撑固定，其腰部配加小支撑管紧固;（10)按前工序起吊及安装好三节标准节,将平台升至顶部；（11）安装好起重钢丝绳,在钢丝绳固定时必须有两道以上花篮螺栓。
老旧小区改造垂直运输机械安装及拆除施工方案和技术措施
老旧小区改造垂直运输机械安装及拆除施工方案和技术措施外墙改造过程中，外墙施工时垂直运输设备和屋面防水保温施工一般采用物料提升机，物料提升机的安装位置和型号拟进场后根据每栋楼的实际情况确定，本方案为通用搭设方案，具体施工方案如下：一、施工安排物料提升机主要用于多层建筑屋面施工，多层建筑每楼设置一台，具体位置根据现场实际场地待定，物料提升机只负责屋面施工，其余各层均不设置出入口。
二、施工准备架子使用Φ48钢管。
并配备3名架子工配合施工。
使用材料应提前进入现场。
组装后应进行安全、技术检查，检查合格后方可投入使用。
所有平台板均选用50㎜厚大板，大板端头采用8＃铅丝打三道铁丝箍。
设置专用电闸箱，空开，交流电压为380V±10%。
设置两组地线，接地电阻不大于10Ω。
物料提升机组装1、安装场地要求场地要求平整夯实，基础承载能力强，禁止在松土或沉陷不均的基础上安装。
场地排水通畅，设置排水沟，不得有积水浸泡基础。
基础下方土方不能满足要求时，应进行换填处理（3:7回填分步夯实）在脚手架立杆下部纵向铺垫宽0.25米，厚0.05米的双层脚手板。
2、物料提升机基础物料提升机采用钢筋混凝土基础，应根据使用的物料提升机型号确定，混凝土基础的承压能力必须达到90%以上方可进行整机安装。
3、物料提升机安装安装程序：→安装底架→吊笼（800kg）→两侧各安装一节标准节→上护栏→手动起重机→安装四节标准节（左侧、右侧各两节，共四节。
45kg/节）→安装顶梁和第四节标准节→穿绕钢丝绳并固定绳头→安装底护栏→正常接高并安装附墙架。
进行物料提升机时要严格按说明书规定的安装程序安装。
附墙架安装：用架子管做附墙架（包括斜撑），架子管与附墙座、物料提升机标准节相连，每一个连接点必须用专用管卡卡死。
附墙架须锚固在附墙座根部。
项目部配备长度及强度符合要求的架子管（6m及4m长，直径48㎜，壁厚3.5㎜）及管卡子。
锚固附墙架与建筑物的固定均采用专用预埋件与墙体固定，每台物料提升机每道锚固用螺栓共8条。
井架专项方案JJ30(上报公司)
1．工程概况本公司承建的安亭瑞仕华庭项目的联排住宅楼工程，为异型柱框架结构。
沿高9.25m，共72幢，经项目部研究决定现针对联排住宅89#车库(85#92#楼)物料提升采用上海神力机械总厂制造的JJ-30型井架。
根据施工需要高度为12m。
为保证井架今后安全平稳的使用，特制定搭设方案如下；操作人员应严格按方案要求施工。
（根据现场施工进度如另设井架）2．编制依据2.1《施工升降技术条件》GB/T10054-19962.2《施工升降安全规则》GB100552.3《JJ-30型井架物料提升机》使用说明3．井架的选择综合现场的各种因素和工程概况，决定选择普通型钢井架作为物料垂直运输。
该机是一种钢丝绳式货用升降机，是安全可靠，操作简单的物料垂直运输工具。
本井架配备起重量限制器，吊篮停靠装置，提升高度上下限位装置，运料安全门，吊篮进出口安全门和钢丝绳过路保护（防跳绳）以及防坠落装置等多种安全装置。
其主要参数如下：安装类型：上海小老虎机械有限公司，JJ-30型标准井架。
安装拆卸高度：21米产品简介：JJ-30型标准井架是根据JGJ59-99《建筑施工安全检查标准》、JGJ88-92《龙门架及井架物料提升机技术规范》标准设计和制作，产品设计合理，实用性强，安装性能好，装拆方便，运行平稳，便于运输。
4．井架的安装与调试4.1 井架基础（1）根据施工现场平面图确定安装位置，对井架安装基础进行技术处理。
开挖基础，填平、夯实，并浇筑钢筋混凝土基础，如下图所示：（2）技术要求：A.承载土层压实，不小于80KP；B.浇筑300厚C20砼，配Φ8@200双层双向钢筋；C.基础表面应平整，水平偏差不大于3m；D.周围设置排水沟；E.基础至外墙边的距离应控制在1.5~1.8m。
（3）基础承载力计算：A．确定基础埋深：根据以往经验及有关规范要求，基础埋深为300。
B．计算基础底部所需面积：F=(N+G)/f其中：N为基础承担的最大垂直荷载G为基础及上部土壤重量（忽略地下水）f为地基上的承载力普通型钢井架所用钢材及吊盘、天轮梁、导轨、附设拔杆等附件用料，合计约3000kg。
垂直运输施工方案(3篇)
第1篇一、工程概况本工程位于XX市XX区，占地面积约为XX平方米，总建筑面积约为XX平方米。
建筑物为XX层XX米，结构形式为框架剪力墙结构。
本工程包括主体结构、装饰装修、设备安装、室外工程等分部分项工程。
为确保施工进度和质量，特制定本垂直运输施工方案。
二、施工部署1. 组织机构成立垂直运输领导小组，负责垂直运输施工的全面管理。
下设现场管理组、设备管理组、安全管理组、技术支持组等。
2. 施工进度根据施工进度计划，合理配置垂直运输设备，确保各施工阶段的需求。
3. 资源配置根据施工方案，合理配置施工人员、设备、材料等资源。
三、垂直运输方式选择1. 塔吊根据工程特点和施工要求，选择合适的塔吊进行垂直运输。
塔吊的主要参数如下：- 起重量：XX吨- 起升高度：XX米- 回转半径：XX米2. 施工电梯在建筑物内部设置施工电梯，用于人员、材料、设备的垂直运输。
施工电梯的主要参数如下：- 容量：XX人- 起升高度：XX米- 速度：XX米/分钟四、施工流程1. 塔吊安装- 根据塔吊安装规范，进行塔吊基础施工。
- 安装塔吊底座、塔身、起重臂等部件。
- 进行塔吊试运行，确保其运行正常。
2. 施工电梯安装- 根据施工电梯安装规范，进行施工电梯基础施工。
- 安装施工电梯轿厢、导轨、门机等部件。
- 进行施工电梯试运行，确保其运行正常。
3. 垂直运输设备调试- 对塔吊和施工电梯进行调试，确保其运行稳定、安全。
- 对操作人员进行培训，使其熟悉操作流程和安全注意事项。
4. 垂直运输施工- 人员、材料、设备的垂直运输按照施工进度计划进行。
- 严格遵循操作规程，确保运输安全。
5. 垂直运输设备拆除- 在工程完工后，对塔吊和施工电梯进行拆除。
- 清理施工现场，确保无安全隐患。
五、安全措施1. 人员安全- 对操作人员进行安全教育和培训，提高安全意识。
- 定期进行安全检查，及时发现和消除安全隐患。
- 设置安全警示标志，提醒人员注意安全。
2. 设备安全- 对塔吊和施工电梯进行定期检查、保养，确保设备运行正常。
垂直运输施工方案
垂直运输施工方案垂直运输施工方案：一、垂直运输施工方案概况本工程为会同县廉租房建设工程，建筑面积6000m2，一个单元总长19.40m。
檐口高为18.20m。
二、垂直运输施工机械选择构思根据JG88－92《龙门架及井架物料提升机安全技术规范》规定：物料提升机是指额定起重在2000kg以下，以地面卷扬机为动力，指以卷扬机为牵引动力，由底架、立柱及天梁组成架体，吊笼沿导轨升降运动，垂直输送物料的起重设备。
根据本工程的特点，选择一座龙门架式的双吊篮低架物料提升机，负责垂直运输任务，基本上能够满足施工要求。
三、提升的结构与技术要求物料提升机由架体，提升与传动机构，吊蓝、稳定机构、安全保护装置和电气控制系统组成。
物料提升机结构的设计和计算应符合GBJ17《钢结构设计规范》、GB/T《塔式起重机设计规范》和88《龙门架及井架物料提升机安全技术规范》等标准的有关要求。
本工程采购正规厂家生产有质量保证的物料提升机。
（一）架体：架体的首要构件有底架、立柱、导轨、天梁。
（二）提升与传念头构1、卷扬机是物料提升机主要的提升机构。
因为本工程在30m以下用的是低架提升机，所以选用摩擦式卷扬机。
卷扬机卷筒应符合下列要求：卷扬机卷筒边缘外周至最外层钢丝绳的距离应不小于钢丝绳直径的2倍，且应有防止钢丝绳滑脱的保险装置，卷筒与钢丝绳直径的比值应不小于30。
2、滑轮与钢丝绳：装在天梁上的滑轮称天轮，装在架体底部的滑轮称地轮，钢丝绳通过天轮、地轮及吊蓝上的滑轮穿绕后，一端固走在天梁的销轴上，另一端与卷扬机卷筒锚固。
滑轮按钢丝绳的直径选用。
3、导靴：是安装在吊蓝上沿导轨运行的装配，可避免吊蓝运行中偏移或摆动，保证吊蓝垂直上下运行。
4、吊蓝：装载物料沿提升机导轨作上下运行的部件。
吊蓝的两侧设置高度不小于1m的安全挡板或挡网。
4、提升机的稳定物料提升机的稳定性能首要取决于提升机的基础、附墙架、缆风绳及地锚。
1、基础应符合以下规定：（1）土层压实后承载力应不小于80kpa，（2）浇筑C20砼厚度不小于300mm；（3）基础表面应平整水平度偏差不大于10mm；（4）基础应有排水措施。
井架安装与拆除专项施工组织方案
井架安装和拆卸专项建设方案目录目录 (I)一、编制说明 (2)1.1 编制围 (2)1.2 编制依据 (2)二、工程概况： (2)三、施工准备 (2)3.1 材料及工机具准备 (2)3.2 人员准备 (3)3.3 技术准备 (3)四、井架安装与拆除 (3)4.1 井架砼基础施工及预埋螺栓的安装。
(3)4.2 井架安装 (3)4.3 附墙架安装 (5)4.4 卷扬机的安装与调试 (5)4.5 钢丝绳的安装与调试。
(5)4.6 安全防护装置及要求 (6)4.7 井架试吊 (7)4.8 井架的拆除 (8)五、井架的使用和管理 (8)5.1 使用 (8)5.2 管理 (10)六、安全注意事项 (10)一、编译说明1.1准备圈本方案用于指导西门子低压输配电生产研发基地项目的井架架设、拆除及井架架设、拆除及使用的全过程管理。
1.2编译依据1、“建筑设计”。
2、《工程机械使用安全技术规程》JGJ33-2001。
3、《龙门吊、井架物料提升机安全技术规程》（JGJ88-92）。
4、《中国人民全生产管理条例实施手册》（电子版）。
5、《建筑工程防止高处坠落事故若干规定》（建知[2003]82号）。
二、项目概况：1、本项目为西门子低压输配电生产研发基地项目，包括生产厂房、综合楼、回收房、门卫、室外工程（含施工区道路、给排水工程、绿化等）、装饰工程等项目位于市金山区竹杭镇金山工业大道与时代大道交叉口，建筑面积约36653.5平方米，结构为框架结构，抗震等级为甲级III，抗震设防等级为C级。
2、本项目物料运输主要采用井架运输。
架设高度为18m。
三、施工准备1.1材料和工具准备1、井架技术参数2、井架应标明额定起重量、最大起升速度、生产厂家、产品编号和生产日期，并附有产品合格证书。
吊篮与框体的颜色应明显不同。
1.2人员准备1、所需人员：安装人员：4人；电工：1名；普通工人：2人；其他：1。
2、人员要求：安装、拆卸井架架体的人员，应按照攀登、架设特种作业人员的要求，经安全技术培训、考试合格，取得特种作业人员资格，并取得操作证。
井架安装与拆除施工方案
井架安装与拆除施工方案一、工程概况1.1 工程名称：草庄社区多层农居公寓Ⅰ标工程1.2 工程地点:杭州市江干区笕桥镇草庄村1.3 建设单位：江干区农居建设管理中心1.4 设计单位：杭州浙华建筑设计事务所1。
5 监理单位：北京地铁监理公司1。
6 施工单位：长业建设集团有限公司1.7 勘察单位：杭州市勘测设计研究院建设规模：地上建筑面积为33496㎡,地下建筑面积41028㎡（含其他标段)，结构类型为剪力墙结构，详见下表:二、编制依据2。
1 本工程建筑总平面图、工程建筑和结构设计文件和施工组织设计；2。
2 岩土工程勘察报告及气象资料;2.3 SSED100型货用施工升降机说明书；2。
4 国家、省有关施工升降机设计、施工规范、规程和文件及参考文献.《施工升降机》(GB/T10054-2005）《施工升降机安全规则》(GB10055-1996)《建筑地基基础设计规范》（GB50007—2002）《建筑结构荷载规范》（GB50009—2001）《混凝土结构设计规范》（GB50010-2002）《建筑安全检查标准》（JGJ59—99）《SSED100曳引式货用施工升降机使用说明书》2。
5 计算软件：品茗安全设施计算软件三、井架型号选择及布置3。
1 井架(物料提升机）型号及生产厂家：（SSEDl00型曳引式高架物料提升机，杭州天源钢结构制造有限公司生产）。
3.2 井架技术参数：物料提升机技术参数表3.3 井架布置与附墙杆设置：井架布置:16＃楼井架布置在A/24轴处,17＃楼井架布置在A/7轴处，井架与建筑物的距离按说明书执行。
附墙杆设置:第一道标高为9.40；第二、三、四、五道分别为18。
1、26。
8、35.5、44.2。
附墙杆采用10号工字钢,与事先预埋在梁上的8mm厚钢板进行铰接。
预埋钢板的位置及与附墙杆的连接按井架说明书执行。
四、基础4。
1 土层压实后的承载力，应不小于80kPa；浇注C20混凝土，基础长度4.06m，宽度1.93m 高度0.30m；承台底部长向钢筋：φ12@200；承台底部短向钢筋：φ12＠200;钢筋基础表面应平整，水平度偏差不大于10mm。
垂直运输井架的设计和装拆安全技术措施
垂直运输井架的设计和装拆安全技术措施：⑴、井架设计：井架的截面轮廓尺寸为1.60×2.00米。
主肢角钢用L75×8；缀条腹杆用L60×6。
1、荷载计算：为简化计算，假定在荷载作用下只考虑顶端一道缆风绳起作用，只有在风荷载作用下才考虑上下两道缆风绳同时起作用。
①吊篮起重量及自重：KQ2=1.20×1000=1200kg②井架自重：参考表2-67，q2=0.10t/m，28米以上部分的总自重为：Nq2=（40-28）×100=1200kg20米以上部分的总自重为：Nq1=20×100=2000kg。
③风荷载：W=W0K2KβA F（kg/m2）式中基本风压W0=25kg/m2。
风压高度变化系数K Z=1.35（风压沿高度是变化的，现按均布计算，风压高度变化系数取平均值）；风载体型系数K，根据《工业与民用建筑结构荷载规范》表12，K=K p（1+n）=1.3（1+η），挡风系数φ=ΣA c/A F（A c为杆件投影面积；A F为轮廓面积）。
当风向与井架平行时，井架受风的投影面积ΣA c=[0.075×1.40(肢杆长度)×2（肢杆数量）+0.06×2（横腹杆长度）+0.06×2.45（斜腹杆长度）]×29（井架为29节）×1.1（由节点引起的面积增值）=15.13m2，井架受风轮廓面积A F=Hh=40.6×2.0=81.2m2（H为井架高度，h为井架厚度）。
所以，ω=ΣA c/A F=15.3/81.2=0.19，h/b=2/1.6=1.25,由表2-68查得η=0.88。
风振系数β，按自振周期T查出，T=0.01H=0.01×40.6=0.406秒，由表2-71查得β=1.37。
所以，当风向与井架平行时，风荷载：W=W0.K Z.1.3ω（1+η）. β.A F=25×1.35×1.3×0.19×（1+0.88）×1.37×81.2=1740kg沿井架高度方向的平均风载：q=1740/40.6=43kg/m当风向沿井架对角线方向吹时，井架受风的投影面积:ΣA c=[0.075×1.40×3+0.06×2×sin450+0.06×1.6×sin450+0.06×2.45×sin450+0.06×2.13×sin450]×29×1.1=(0.075×1.40×3+0.06×2×0.70+0.06×1.6×0.70+0.06×2.45×0.70+0.06×2.13×0.70)×29×1.1=21.0m2井架受风轮廓面积A F=（b×1.4×sin450+h×1.4×sin450）×29=（1.60×1.4×0.70+2.0×1.4×0.70）×29=102m2所以，ω=ΣA c/A F=21/102=0.206;h/b=2/1.6=1.25,由表2-68查得η=0.86。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第5章垂直运输机械JJ30型井架装拆施工方案（仅供参考）目录1 工程概况 (133)2 编制依据 (133)3 井架的平面、立面布置 (133)4 安装步骤与方法 (133)4．1 基础施工 (133)4．2 安装前的检查 (134)4．3 底架安装 (134)4．4 井架架体的安装 (134)4．5 安装天梁 (135)4．6 安装安全装置 (135)4．7 安装缆风绳 (135)4．8 安装附墙杆件 (135)4．9 安装吊臂 (135)4．10 安装架体进料口安全门 (136)4．11 安装卷扬机 (136)4．12 安装提升钢丝绳 (136)4．13 避雷接地 (136)4．14 井架架体的围档封闭……………………………………………………………………………（136）4．15 卸料平台架搭设与防护 (136)4．16 进料口防护棚搭设 (137)4．17 井架开口处的加强 (137)4．18 卷扬机操作室 (137)4．19 卷扬机防护棚 (137)4．20 提升钢丝绳过路保护 (137)5 井架调试与试运行 (137)5．1 断绳保护器的调试 (137)5．2 安全门的调试 (138)5．3 起重量限制器的调试 (138)5．4 出料门安全停靠装置的调试 (138)5．5 钢丝绳防脱槽装置检查 (138)5．6 试运行 (138)6 验收与检测 (138)7 井架拆除 (139)8 井架安装与拆除安全措施 (139)9 危险源识别 (140)10 工具、索具、调试仪器及防护用品配备 (141)11 作业人员组织与职责 (141)12 附表、附图 (143)1 工程概况本工程为地上三层，局部地下室，全长：168．8ｍ，宽43．5ｍ，总建筑面积：17185ｍ2，其中底层建筑面积为5997ｍ2，二层建筑面积为：5690ｍ2，三层建筑面积为4362ｍ2，地下室建筑面积为：1136ｍ2，地下室主要设置配电室、消防泵房、空调机房、洗衣机房等，地下室层高4．5ｍ，首层层高4．8ｍ，二～三层层高4．5ｍ，建筑物总高度14．25ｍ。
本工程±0．000相对于绝对标高＋4．650，建筑室内外高差450ｍｍ。
现有自然地坪标高3．900ｍ绝对标高，相对标高为－0．75ｍ。
本工程横向轴线间距为8．4ｍ，纵向轴线间距为8．7ｍ，该工程建成后，各楼层均进行招租，开设高级商铺，提供休闲餐饮场所。
装饰及屋面施工阶段采用两台JJ30型井架作垂直运输机械。
井架截面尺寸为2ｍ×2．3ｍ，高19．50ｍ。
额定载重量为1000kg。
2 编制依据2．1 JGJ59－99建筑施工安全检查标准2．2 JGJ88－92龙门架及井架物料提升机安全技术规范2．3 JGJ33－2001建筑机械使用安全技术规程2．4 JGJ80－91建筑施工高处作业安全技术规范2．5 JGJ46－2005施工现场临时用电安全技术规范2．6 建设部建质（2003）82号建筑施工预防高处坠落事故的若干规定2．7 相关法律、法规及规范性文件2．8 井架安全使用说明书3 井架的平面、立面布置3．1 井架的平面布置（见图一）。
3．2 井架的立面布置（见图二）。
4 安装步骤与方法4．1 基础施工井架基础4．1．1 基坑挖至老土并夯实，基础下的土质承受力≮80kpa。
4．1．2 井架基础为300厚C20钢筋砼，内配Φ10@200双向钢筋网片。
4．1．3 在地脚螺栓（M20）弯头内穿一根12ｍｍ钢筋，与另一地脚螺栓以及和所配置得Φ10ｍｍ钢筋连接（见图四）。
4．1．4 混凝土浇筑后对地脚螺栓进行校正定位。
4．1．5 基础砼养护期不少于7d，混凝土强度达到75％后，才能进行井架安装。
4．1．6 基础周边5ｍ内不得开挖。
基础四周设置排水沟与脚手架排水沟贯通，基础面不得积水。
4．1．7 基础表面应平整，水平度偏差不大于5ｍｍ。
4．1．8 基础验收（见表一）合格。
卷扬机基础4．1．9 卷扬机基础为200厚C20，130ｃｍ×130ｃｍ素砼台。
其标高以卷扬机不积水，卷扬机钢绳在地表20ｃｍ以上不拖地、不积水运行为准。
4．1．10 卷扬机基础内插（插入砼台≮15ｃｍ）4～5根Φ48×3．5的钢管，打入地层1．5ｍ深，用于基础的锚固。
4．2 安装前的检查4．2．1 检查基础的尺寸是否正确，地脚螺栓的长度、结构、规格是否正确，混凝土的养护是否达到规定期，水平度是否达到要求（用水平仪进行验证）（见表二）。
4．2．2 检查卷扬机是否完好，刹车开、闭是否可靠，地锚拉力是否达到要求。
电压是否在380V±5%之内。
电机转向是否符合要求。
4．2．3 检查钢丝绳是否完好，规格是否正确。
与卷扬机的锚固是否可靠。
特别要检查计算安装好全部架体达到规定高度时，在全部钢丝绳输出后，钢丝绳长度是否能在卷筒上保持至少三圈。
4．2．4 各标准节是否完好。
导轨、导轨螺栓是否齐全、完好。
各种螺栓是否齐全、有效，特别是用于紧固标准节的高强度螺栓数量是否充足。
各种滑轮是否备齐，有无破损。
4．2．5 吊篮是否完整，焊缝是否有裂纹，底盘、底板是否牢固，顶板是否安全。
4．2．6 断绳保护装置、重量限制器等安全防护装置事先进行检查，确保安全、灵敏、可靠、无误。
4．2．7 井架安装前检查记录（见表二）。
4．3 底架安装4．3．1 底架槽钢的四角放入预埋M20螺栓中，用水平线找平槽钢上表面，以保证组装的井架与地面垂直度偏差不大于3‰（见图五）。
4．3．2 四角装上缓冲弹簧。
4．3．3 将吊篮置于底盘中间（见图六），调整好进料口和出料口方向。
4．3．4 吊篮的两侧设置高度为1ｍ的安全挡板或钢板网，网眼为25ｍｍ。
4．3．5 吊篮安全门：吊篮上设置上料口门和出料口门，门高度为1ｍ，采用连锁开启装置。
4．3．6 吊篮底板：满铺，固定牢固。
4．4 井架架体的安装4．4．1 在底架四角的角钢上装上八块大节点板。
4．4．2 在底架的角钢上，用M14的螺栓，把二根长3ｍ和二根长1．5ｍ的主角钢对角地安装，并在四边接上四根水平撑。
在接上的四根主角钢上，按要求装上四大、四小的节点板，装上斜撑（留出头道门）装上水平撑（见图七）。
4．4．3 在已接上的四根主角钢上，接上四根3ｍ长的主角钢，角钢端头装上四大、四小的节点板，角钢中部必须装上四大、四小节点板，注意：每根角钢上面和下面的大小接点板要相互错开，以便联接斜撑。
然后装上斜撑和水平撑。
4．4．4 按4．4．3的方法继续向上组装主角钢、水平撑和斜撑，依次循环，直到所需的高度。
注意及时设置附墙或缆风绳。
4．4．5 安装最上面的竖撑时，把二根短竖撑装上去，然后装顶角撑板，装上顶平撑，装上顶斜撑，紧固螺栓。
4．4．6 组装中要经常检查井架架体与地面垂直度和各螺栓是否拧紧，不得松动。
4．4．7 架体安装垂直偏差不应超过架体高度的3‰，并不得超过200ｍｍ。
4．4．8 井架安装示意图（见图三）。
4．5 安装天梁4．5．1 将天梁按井架架体的对角方向安装在井字架最上端，并将靠近天梁外端的滑轮的一端伸出井字架，天梁中间的滑轮置于井架架体对角方向的中间位置（见图八）。
4．5．2 将天梁与井架竖撑螺栓紧固。
4．5．3 安装底滑轮：将组装好的测重底滑轮对准卷扬机方向安装在井架底部的大连接板上，并将连接螺栓拧紧。
4．6 安装安全装置4．6．1 安装吊笼导轨及防坠器：将吊笼导轨通过防坠器及导向器后，固定在吊笼两侧井架的水平撑上，并向上联接导轨直到井架的顶部（见图九）。
4．6．2 将防坠器调好位置后，把防坠器连接在吊笼的横梁上，机油润滑，使防坠器刹车动作灵活有效。
4．6．3 安装停靠装置：按照井架出料平台位置安装停靠装置。
吊笼的停靠装置在吊笼制造时已配备，而停靠用三角架或H型支架按出料平台位置固定在井架架体支撑角钢的适当位置上。
4．6．4 安装底滑轮重量限制器行程开关，调整到适当位置，检查其灵敏可靠性。
4．7 安装缆风绳4．7．1 缆风绳的地锚可采用2根Φ48脚手钢管，并排或前后设置，间距不小于0．5ｍ，打入深度不小于1．7ｍ，桩顶部应有缆风绳防滑措施，且土质应坚实。
4．7．2 当井架安装到7．5ｍ高度时，必须在架体的四角方向系好临时缆风绳，并与地锚良好锚固或设置临时附墙杆。
缆风绳的每一端采用三～四只钢丝绳卡夹紧，绳卡间距为6－10倍钢丝绳直径。
4．7．3 当井架安装到20ｍ高度以下时，设置第一道正式缆风绳。
每根缆风绳与地面的夹角应45°～60°。
4．7．4 当井架的高度超过20ｍ时，在30ｍ及其以下时，将7．5ｍ高度处的缆风绳逐根移向最高处，设置二组缆风绳。
4．7．5 缆风绳必须采用钢丝绳，其直径不小于9．3ｍｍ。
4．7．6 并设起重吊臂的井架，缆风绳应设置在架体的顶部。
4．8 安装附墙杆件4．8．1 井架架体也可采用附墙杆件稳定。
当井架高度超过30ｍ时必须采用附墙杆件稳定。
4．8．2 在每结构层处，设置一道附墙杆件，间距≯6ｍ。
附墙杆件采用Φ48×3．5的钢管八字型双道支撑在结构梁上，与梁用M16膨胀螺栓－10厚钢板扣件连接（见图十）。
4．8．3 在架体四根立柱上紧固四只抱箍（厂家成品，可自制），抱箍的安装高度应与墙体上的附墙座高度位置基本一致。
将四根Φ48脚手架钢管（二长二短）用螺栓紧固在抱箍上。
禁止将附墙杆件直接焊在井架架体支撑角铁上。
4．8．4 附墙结束后，应开动吊篮上下运行，检查各构配件包括墙体预埋处是否有松动现象，否则必须排除。
4．8．5 附墙后，架体顶端的自由高度不得大于6ｍ。
4．8．6 本工地新购的一台井架，使用L65角铁作附墙杆件，淘汰Φ48×3．5钢管附墙杆件。
4．9 安装吊臂4．9．1 首先要选择好便于物料吊运的合理位置（如吊臂的安装高度、角度等），一般以起升吊篮地滑轮的对角位置最为合理。
4．9．2 安装时，在大连接板上借用8只螺栓，将吊臂支座同大连接板紧固在一起。
4．9．3 将二根14ｍｍ直径的钢丝绳（吊臂拉索）同吊臂上端用三根绳卡紧固，每个绳卡间距离应为钢丝直径的6～10倍，绳卡应与钢丝绳相匹配。
4．9．4 将吊臂拉起并安装在吊臂支座上。
4．9．5 将吊臂拉索拉起，将二根钢绳分别用绳卡同架体固定，并使吊臂同架体的夹角不大于60°。
其中一根钢绳为松驰状态，起保险作用。
4．10 安装架体进料口安全门4．10．1 在井架的进料口方向，借用大、小连接板，将安全门轨道及安全门固定在架体上。
4．10．2 穿好钢丝绳（左、右各一根），将钢丝绳二头分别固定在安全门和开门横梁上，并使二根钢丝绳的张力基本一致。
4．10．3 向下拉动开门横梁，把横梁上的档块置于吊篮下部，使吊篮将开门横梁压住。
